KULLANIM KILAVUZU SE 2016 Q STIGA

Öncelikle ürünlerimizi seçtiğiniz için teşekkür ederiz ve bu makinenin kullanımının büyük memnuniyet sağ lamasını ve beklentilerinize tamamen cevap vermesini dileriz. Bu kılavuz, makinenizi iyi tanımanız ve ma kinenizi güvenlik ve etkinlik şartlarında kullanmanız için hazırlanmıştır; bu kılavuzun makinenizin ayrılmaz bir parçası olduğunu unutmayınız, gerektiğinde danışabilmeniz için bunu elinizin altında tutunuz ve maki- neyi başka birisine sattığınızda veya ödünç verdiğinizde kılavuzu makine ile birlikte teslim ediniz.

Yeni makineniz yürürlükteki kanunlara göre tasarlanmış ve imal edilmiştir; bu kılavuzdaki talimatlara tamamen uygun kullanıldığında (öngörülen kullanım) emniyetli ve güvenilirdir; herhangi bir farklı kullanım ve belirtilen kullanım, bakım ve onarım güvenlik kurallarına uyulmaması, “uygunsuz kullanım” olarak kabul e lir ve garantinin geçersiz kalmasına ve kullanıcı veya başkalarına zararlardan ve yaralanmalardan kaynaklanan yükümlülükleri kullanıcıya devrederek Üreticinin her türlü sorumluluktan muaf tutulmasına neder olur.

Bu satış anlaşmasına dayalı olarak satıcının aliciya karşı olan sorumluluklarından bağımsız olarak bu ele trikli alet için aşağıdaki hususları garanti etmekteyiz:

Garanti süresi 24 aydır ve bu süre devralma/alım ile başlar ve bunun orjinal satın alış makbuzu ile karlanması gerekir. Ticari olarak kullanıldığında veya ödünç verme dükkanları için garanti süresi 12 ay ile sınırlıdır. Aşınan parçalar ve yanlış aksesuar parçaların kullanılmasından kaynaklanan hasarlar, orjinal parçaların takılmadığı tamirler, kuvvet kullanılmasından, vurma ve kırılmadan ve motorun fazla zorlanmasında kaynaklanan hasarlar garanti kapsamı içine girmemektedir. Garanti kapsamında değiştirme yalnız arızalı parçalar için geçerlidir, komple alet için geçerli değildir. Garanti kapsamındaki tamirler yalnız yetkili tami haneler veya fabrikanın müşteri servisi tarafından yapılabilir. Başkasının aleti açması durumunda garanti söz konusu değildir.

Posta, gönderme ve diğear takip eden masrafları alıcı karşılamak zorundadır.

Bu kılavuzda belirtilenler ve makineniz arasında birkaç ufak fark ile karşılaştığınızda, ürünün sürekli yeni lenmesi göz önünde bulundurulduğunda, bu kılavuzda bulunan bilgilerin, güvenlik ve işleme ile ilgili tem özellikler aynen korunarak, önceden bildirilmeyen değişikliklere veya güncelleme zorunluluğuna tabi olduğuna dikkat edin. şüphe durumunda satıcınıza başvurunuz. İyi çalışmalar!

iÇİNDEKİLER

1. Ana komponentlerin belirlenmesi 2
2. Semboller 3
3. Güvenlik uyarıları 4
4. Makinenin montaji 6
5. Çalışmaya hazırlık 7
6. Çalıştırma - Motor stopu 8
7. Makinenin kullanımı 9
8. Bakım ve saklama 12
9. Öngörülmeyen durumlar ve çözümler 13
10. Aksesuarlar 14

1. ANA KOMPONENTLERİN BELİRLENMESİ

ANA KOMPONENTLER

1. Motris ünitesi
2. Kanca
3. Ön el koruma düzeni
4. Ön kabza
5. Arka kabza
6. Zincir kilit pimi
7. Pala
8. Zincir
9. Pala kılıfı
10. Makine etiketi
11. Besleme kablosu
12. Uzatma kablosu (tedarik edilmemiş)

C 1.8 ET - SE 1814 Q - SE 2014 Q C 2.0 ET - SE 2016 Q - C 2.2 ET SE 2216 Q - XC 120 Q - CP 2.0 Q - A 220 EQ

KUMANDALAR VE İKMALLER

1. Şalter kolu
2. Emniyet butonu
3. Yeniden düzenleme tuşu(Sadece C 2.2 E/ET SE 2216 / 2216 Q - A 220 EQ için)
4. Uzatma kablosu kancalama
5. Zincir yağ deposu kapağı
6. Zincir yağ seviye göstergesi

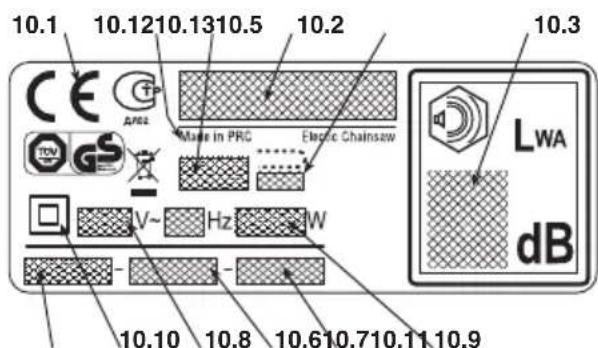

MAKİNE ETİKETİ

10.1) 2006/42/AT yönetmeliğine göre uygunluk markası
10.2) İmalatçı adı ve adresi
10.3) 2000/14/AT yönetmeliğine göre LWA gürültü emisyon seviyesi
10.5) Makine modeli
10.6) Seri numarası
10.7) İmal yılı
10.8) Besleme Gerilimi ve Frekansı
10.9) Motor gücü
10.10) Çift yalıtım
10.11) Ürün Kodu
10.12) Üretildiği ülke
10.13) Palanın kabul edilen maksimum uzunluğu. Belirtilenden daha uzun boydaki palaların kullanılması yasaktır

12 HOT RNF

15 131416

10.1 10.1210.1310.5 10.2 CE Anz Made in PRC Electric Chainsaw TV GS V~ Hz W 10.3 LWA dB 10.10 10.8 10.610.710.11.10.9

Elektrikli cihazları ev çöpleri arasına atmayınız. Atık elektrikli ve elektronik cihazlar konulu 2002/96/AT sayılı AB Yö-

netmeliğine ve bu yönetmeliğin milli kanunlara uygun olarak uygulanmasına göre tükenmiş elektrikli cihazlar, çev reye uyumlu şekilde yeniden kullanılmak amacı ile ayrı olarak toplanılmalıdır. Elektrikli cihazların bir çöplük veya toprak içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir ve sağlık ve sıhhatinizi zararlı şekilde etkileyerek gıda zincirine karışabilirler. Bu ürünün bertaraf edilmesi için daha detaylı bilgi edinmek üzere ev atıklarının bertaraf edilmesi konusunda yetkili kurum veya Satıcınız ile temas kurun.

Maksimum gürültü ve titreşim değerleri [1]	Modeli	A 180 E C 1.8 E • C 1.8 ET SE 1814 SE 1814 Q	SE 2014 SE 2014 Q	A 200 E • XC 120 CP 2.0 Q C 2.0 E • C 2.0 ET SE 2016 SE 2016 Q	Q A 220 EQ C 2.2 E • C 2.2 ET SE 2216 SE 2216 Q
Operatör kulağı ses gücü seviyesi (EN ISO 22868)	dB(A)	94,3	95,1	95,1	96,1
- Ölçü belirsizliği (2006/42/AT - EN 27574)	dB(A)	3	3	3	3
Ölçülen ses gücü seviyesi (EN ISO 22868)	dB(A)	92,8	93,3	93,3	94,1
- Ölçü belirsizliği (2006/42/AT - EN 27574)	dB(A)	3	3	3	3
Titreşim seviyesi (ISO 22867)	m/sec ^2	4,686	4,916	4,916	5,285
- Ölçü belirsizliği (2006/42/AT - EN 12096)	m/sec ^2	1,5	1,5	1,5	1,5
TEKNİK VERİLER
Besleme gerilimi	V~	230 - 240	230 - 240	230 - 240	230 - 240
Besleme frekansı	Hz	50	50	50	50
Aşırı yük koruması	A	16	16	16	16
Motor gücü	W	1800	2000	2000	2200
Pala uzunluğu	cm	35	35	40	40
Kesim uzunluğu	cm	33,5	33,5	38,5	38,5
Zincir hızı	m/san	14	14	14	14
Ağırlık	kg	5,00	5,05	5,30	5,42
Yağ	ml	130	130	130	130

[1]
Uyari:
Belirtilen titreşim değeri, standart bir donanım ile belirlenmiştir ve gerek elektrikli ekipmanlar ile karşılaştırma için gerekse titreşimler aracılığı ile yükün geçici tahmini için kullanılabilir.
DIKKAT!
Titreşimlerin değeri, makinenin kullanımına ve donatımına göre değişebilir ve belirtilen değerden fazla olabilir. Kullanıcıyı korumak için güvenlik tedbirlerinin belirlenmesi gerekir; bunlar, gerçek kullanım şartlarında titreşimler tarafından üretilen yükün tahminine dayanmalıdır. Bu amaçla işleme devrinin tüm aşamaları (örneğin kapanma veya boş işleme) dikkate alınmalıdır.

2. SEMBOLLER

1) Makine operatörü, makinenin normal şartlarda sürekli günlük kullanımı halinde 85 dB (A) değerir eşit veya daha fazla gürültü seviyesine maruz kalabileceği hakkında uyarılır. Güvenlik gözlükleri ve bir akustik koruyucu kullanın.
2) Uyarı!
3) Bu makineyi kullanmadan önce talimat kılavuzunu okuyun.
4) Yağmur (veya nem) altında bırakmayın.

5) Sağlam iş eldivenleri giyin.
6) Kablo (veya uzatma kablosu) hasar görmüş veya kesilmiş ise, fisi derhal elektrik prizinden çıkarın.
7) Ters tepki tehlikesi (kickback)! Ters tepki, ma- kinenin operatöre doğru ani ve kontrolsüz şekilde hareket etmesine neden olur.
8) Makinenin kontrol altında tutulmasını sağlamak ve ters tepki risklerini azaltmak için makineyi her iki el ile sağlam şekilde kavrayın.

MAKİNE ÜZERİNDEKİ AÇIKLAYICI SEMBOLLER (mevcut ise)

11 12 13 14 15

11) Zincir montaj yönü
12) Zincir Freni
13) Zincir akış yönü

14) Zincir yağ deposu
15) Zincir gerilimi

3. GÜVENLİK UYARILARI

KILAVUZUN OKUNMASI

Kılavuz metninde özel önemli bilgiler içeren bazı paragraflar, farklı belirginleştirme dereceleri ile işaretlenmiştir; bunun anlamı aşağıdaki gibidir:

NOT

veya

ÖNEMLİ

sar yaratmamak amacıyla daha önceden belirtilenleri, açıklamalar veya diğer bilgiler ile tamamlar.

DİKKAT!

Uyulmaması halinde kişisel yara-

lanma veya üçüncü şahısıların yaralanması ihtimali.

TEHLIKE!

Uyulmaması halinde, ölüm tehli-

kesi ile ciddi kişisel yaralanma veya üçüncü şahısların yaralanması ihtimali.

ELEKTRİKLI ALETLER İÇİN GENEL GÜVENLİK UYARILARI

DİKKAT!

Bütün güvenlik uyarılarını ve bü-

tün talimatları okuyun. Uyarılara ve talimatlara uyulmaması; elektrik çarpmalarına, yangınlara ve/veya ciddi yaralanmalara neden olabilir.

Bütün uyarıları ve talimatları ileride danışmak için saklayın.

Uyarılarda belirtilen "Elektrikli alet" terimi, elektrik ağından beslenen cihazınıza ilişkindir.

1) Çalışma alanının güvenliği

a) Çalışma sahasını temiz tutun ve iyi aydınlatın. Kirli vəg) düzensiz alanlar, kazaların gerçekleşmesini kolaylaştırır.
b) Elektrikli aleti, patlama riskli ortamlarda, alev alabilir sıvılar, gaz ve toz mevcudiyetinde kullanmayın. Elektrikli aletler, tozu veya buharları tutuşturabilir kıvılcımlar üretirler.
c) Bir elektrikli alet kullanılırken çocukları ve çevredeki-leri uzak tutun. Dikkat dağılmaları kontrol kaybına neden a) olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi, elektrik prizine uygun olmalıdır. A-sla fiş üzerinde değişiklik yapmayın. Topraklama ile donatılmış elektrikli aletler ile adaptör kullanmayın. Üzerlerinde değişiklik yapılmamış fisler ve prize uygun fiş- c) ler elektrik çarpması riskini azaltır.
b) Vücudunuzün; borular, radyatörler, ocaklar, buzdo-lapları gibi topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas etmesidönleyin. Vücut, topraklanmış veya toprak olarak görev yapan bir iletkene bağlanmış yüzeyler ile temas ettiğinde, elektrik çarpma riski artar.
c) Elektrikli aletleri yağmur altında ve ıslak ortamlarda bırakmayın. Elektrikli bir aletin içine sızan su, elektrik çarp- e) ma riskini artırır.
d) Kabloyu uygunsuz şekilde kullanmayın. Aleti taşımak, çekmek veya prizden çıkarmak için kabloyu kullanmayın. Kabloyu; ısıdan, yağdan, keskin köşelerden veya hareket halindeki parçalardan uzak tutun. Hasar görmüş veya dolanmış bir kablo elektrik çarpma riskini artırır.

e) Elektrikli alet dışarıda kullanıldığında, dışarıda kullanım için uygun bir uzatma kablosu kullanın. Dışarıda kullanım için uygun bir uzatma kablosunun kullanımı elektrik çarpma riskini azaltır.
f) Islak' bir ortamda elektrikli bir aletin kullanımı kaçınılmaz olduğunda, diferansiyel bir şalter (RCD-Residual Current Device) tarafından korunan bir elektrik prizi kullanın. Bir RCD'nin kullanılması elektrik çarpma riskini azaltır.

3) Kişisel güvenlik

a) Elektrikli bir aleti kullanırken dikkatli olun, yapmakta olduğunu işi kontrol edin ve sağduyulu davranın. Yorgun olduğunuza veya uyusturucu, alkol veya ilaç etkisi altında bulunduğunuzda elektrikli aleti kullanmayın. Bir elektrikli alet kullanırken bir anlık dikkatsizlik, ciddi bireysel yaralanmalara neden olabilir.
b) Koruyucu giysiler kullanın. Daima koruyucu gözlükler takın. Toz önleme maskeleri, kaymayı önleyici güvenlik ayakkabıları, koruyucu kasklar veya kulaklıklar gibi kişisel koruyucu bir donanımın kullanımı, bireysel yaralanmaları azaltır.
c) Kazara çalıştırmaları önleyin. Fişi takmadan, elektrikli aleti kavramadan veya taşımadan önce şalterin «OFF» pozisyonunda bulunduğundan emin olun. Bir elektrikli aletin parmak şalter üzerinde olarak taşınması veya şalter «ON» pozisyonu üzerinde olarak aletin fişinin elektrik prizine bağlanması, kazaların gerçekleşmesini kolaylaştırır.an ki ile takın.
d) Elektrikli aleti çalıştırmadan önce her anahtarı veya ayarlama aletini çıkarın. Döner bir parça ile temas halinde kalan bir anahtar veya bir alet, bireysel yaralanmalara ne- den olabilir.
e) Dengenizi kaybetmeyin. Daima uygun destek ve dengeyi koruyun. Bu, beklenmedik durumlarda elektrikli ale- tin daha iyi bir kontrolünü sağlar.
f) Uygun şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Saçları, giysileri ve eldivenleri hareket halindeki parçalardan uzak tutun. Açık giysiler, takılar veya uzun saçlar hareket halindeki parçalara takılabilir. ⑧) Toz çıkarma ve toplama tesislerine bağlanacak aparatların bulunması halinde, bunların uygun şekilde bağlandıklarından ve kullanıldıklarından emin olun. Bu aparatların kullanımı, tozdan kaynaklanan riskleri azaltabilir.
4) Elektrikli aletin kullanımı ve korunması
a) Elektrikli aleti aşırı yüklemeyin. İşe uygun elektrikli aleti kullanın. Uygun elektrikli alet, tasarlanmış olduğu hızda, çalışmayı daha iyi ve daha güvenli şekilde gerçekleştirecektir.
b) şalter, elektrikli aleti düzenli olarak çalıştıracak veya A- durduracak kapasitede olmadığında, elektrikli aleti kullanmayın. şalter tarafından işletilemeyen bir elektrikli alet tehlikelidir ve onarılmalıdır.
c) Her ayarlamayı ve aksesuar değişimini gerçekleştirmeden önce veya elektrikli aleti kaldırmadan önce fişi elektrik prizinden çekin. Bu önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılma riskini azaltır.
id) Kullanılmayan elektrikli aletleri çocukların ulaşamayacağı yerlerde muhafaza edin ve elektrikli alet ve bu talimatlar hakkında bilgisi bulunmayan kişilerin aleti kullanmalarına izin vermeyin. Elektrikli aletler, dene-bı-yimsiz kullanıcılar tarafından kullanıldıklarında tehlikelidir.
e) Élektrikli aletlerin bakımına ihtimam gösterin. Hareketli parçaların hizalanmış ve harekette serbest olduklarıını, parçalarda kırılma olmadığıni veya elektrikli aletin işlemesini etkileyebilecek herhangi bir durumun bulunmadığını kontrol edin. Hasar halinde elektrikli alet, kullanılmadan önce onarılmalıdır. Birçok kaza, yetersiz bir bakımdan kaynaklanır.
f) Kesim organlarını bilenmiş ve temiz tutun. İyi bilenmiş

kesiciler ile kesim organlarının uygun bir bakımı, bunları ta-Ucun teması, bazı durumlarda kılavuz palayı yukarı doğru ve o- kılmalara karşı daha fazla korur ve daha kolay kontrol e- peratöre doğru geriye iterek aniden ters tepkiye neden olabilir. dilebilir kılar.

g) Elektrikli aleti ve ilişkin aksesuarları, çalışma şartlarını. Dişli zincirin, kılavuz palanın üst kısmı üzerinde kilitlenmesi, di-ve gerçekleştirilecek çalışma tipine dikkat ederek, te-şli zinciri hızlı şekilde operatöre doğru geriye itebilir. darik edilmiş talimatlara göre kullanın. Bir elektrikli ale-

tin öngörülenlerden farklı işlemler için kullanımı, tehlikeli durumlara neden olabilir.

5) Teknik servis

a) Elektrikli aleti, sadece orijinal yedek parçalar kullanarak, nitelikli personele onartın. Bu, elektrikli aletin venliğinin korunmasını sağlar.

Belirtilen reaksiyonlardan biri veya diğeri, testerenin kontrolünün kayıp edilmesine neden olabilir ve bu doğrultuda kişiye ciddi zararlar verebilir. Sadece testereye entegre edilmiş güvenlik düzenlerine güvenilmemelidir. Zincirli testere kullanıcı, kesme işi boyunca kaza veya yaralanma risklerini önlemek için muhtelif tedbirler almalıdır. Ters tepki, aletin kötü kullanı-ımının ve/veya doğru olmayan işleme prosedürlerinin veya şartlarının sonucudur ve aşağıda belirtilen uygun tedbirler alınarak önlenebilir:

ZİNCİRLİ TESTERELERİN GÜVENLİK UYARILARI

- Zincirli testere işler konumdayken vücudun tüm kısımlarını, dişli zincirden uzak tutun. Zincirli testereyi çalıştırmadan önce, dişli zincirin herhangi bir şeye değişmediğinden emin olun. Zincirli testereler işletilirken bir anlık dikkatsizlik, giysilerin veya vücudun dişli zincire takılıp kalmasına neden olabilir.

- Sağ el, daima arka kabzayı ve sol el ön kabzayı ka malıdır. Zincirli testereyi tutmada eller asla değiştirilmemelidir, çünkü kişinin kendisinin kazaya uğrama riski artar.

- Güvenlik gözlükleri ve bir akustik koruyucu kullanın. Kafa, eller ve ayaklar için diğer koruma donanımlarının kullanımı tavsiye edilir. Uygun koruma giysilerinin giyilmesi, dişli testerenin kazara değişmesi bile dahil, uçan kıymıklardan kaynaklanan vücut kazalarını önleyecektir.

- Bir ağaç üzerinde zincirli testereyi kullanmayın. Bir ağaç üzerinde bulunulurken zincirli testerenin işletilmesi, vücutta yaralanmalara neden olabilir.

- Ayağın doğru yaslanma noktasını daima koruyun ve zincirli testereyi, sadece sabit, güvenli ve tesviyeli bir yüzey üzerinde durarak işletin. Merdivenler gibi kaygan veya dengesiz yüzeyler, zincirli testerenin denge veya kontrol kaybına neden olabilir.

- Gergin bir dal kesildiğinde, ters tepki riskine dikkat dür dilmelidir. Ahşap liflerin gerginliği serbest kaldığında, dönüşpi etkisi ile yüklenen dal, operatöre çarpabilir ve/veya zincirli testereyi kontrol dışı fırlatabilir.

- Genç çalışlıklar ve çalılar kesildiğinde azami dikkat gö-m sterin. İnce malzemeler, dişli zincire sıkışabilir ve sizin yönü-nüze doğru fırlatılabilir ve/veya dengenizi kaybetmenize ne-den olabilir.

- Zincirli testere kapalı olduğunda, bunu vücudunuzdan ettirilmesi uzak tutarak ön kabza aracılığı ile taşıyın. Zincirli teste-re taşındığında veya kaldırıldığında kılavuz palanın ki-Makinenin hareket ettirilmesi veya taşınması her gerektiğinide lifi daima takılı olmalıdır. Zincirli testerenin doğru şekilde aşağıdaki yapmak gerekir: tutulması, seyyar dişli zincir ile beklenmedik temas ihtimalini azaltacaktır. - motoru kapatın, zincirin durmasını bekleyin ve makineyi

- Yağlamaya, zincirin gerginliğine ve yedek aksesuarla- elektrik şebekesinden ayırın; ra ilişkin talimatlara uyun. Gerginliği ve yağlaması doğru- pala kılıfını uygulayın; olmayan bir zincir, gerek kırılabilir gerekse ters tepki riskini armakineyi sadece kabzalardan tutun ve palayı, marş yönünün tırabilir. tersine yönlendirin.

- Kabzaları kuru, temiz, yağ ve gres izleri olmadan muha-faza edin. Gresli, yağlı kabzalar kaygandır; bu şekilde kon-Makinenin bir motorlu taşıt ile taşınması halinde, makinenin hiç trol kaybına neden olurlar. kimse için bir tehlike oluşturmayacak şekilde yerleştirilmesi

- Sadece tahta kesin. Zincirli testereyi, öngörülmeyen kullanımlar için kullanmayın. Örneğin: Zincirli testereyi plastik malzemeleri, inşaat malzemelerini veya tahta

olmayan malzemeleri kesmek için kullanmayın. Zincirli testerenin, öngörülen işlemlerden farklı işlemler için kullanılması tehlikeli durumlara neden olabilir.

- Testereyi, zincirli testerenin kabzaları etrafında baş- parmaklar ve parmaklar ile her iki eliniz ile sabit ve kararlı şekilde tutun ve vücudunuzu ve kollarınızı, ters tepki güçlerine direnç göstermenizi sağlayacak bir - pozisyona getirin. Ters tepki güçleri, meydana gelebilecek durumlara karşı tedbir alınmış olması halinde, operatör tara-fından kontrol altında tutulabilir. Zincirli testerenin harekete geçmesine izin vermeyin.

- Kollarınızı aşırı şekilde ileriye doğru germeyin ve omuz vraboyu üzerindeki yüksekliklerde kesme yapmayın. Bu tedbir, uçlar ile kazara temasları önlemeye katkıda bulunur ve beklenmedik durumlarda zincirli testerenin daha iyi kontrol altında tutulmasını sağlar.

in Sadece üretici tarafından belirtilen kılavuz palaları ve zincirleri kullanım. Uygun olmayan yedek kılavuzlar ve zincirler, zincirin kırılmasına ve/veya ters tepkilere neden olabilir.

- Zincirli testerenin bilenmesi ve bakımı hakkında üreticinin talimatlarına uyun. Derinlik seviyesinin azalması, ters tepkilerin artmasına neden olabilir.

- Elektrikli testerenin kullanım teknikleri

Daima güvenlik uyarlarına uyun ve kullanım talimatlarında be-

eirtilen bilgilere ve örneklere göre gerçekleştirilecek çalışma ti-spine en uygun kesim tekniklerini uygulayın (bakınız başlık 7).

Besleme kablosunu, dallara veya başka engellere dolan-mayacak şekilde yerleştirin.

- Elektrikli testerenin güvenli şekilde hareket ettirilmesi

- motoru kapatın, zincirin durmasını bekleyin ve makineyi elektrik şebekesinden ayırın;

- pala kılıfını uygulayın;

armakineyi sadece kabzalardan tutun ve palayı, marş yönünün tersine yönlendirin.

- Yeni başlayanlar için tavsiyeler

Bir kesip devirme veya dalları budama işlemini ilk kez gerçekleştirmeden önce aşağıdaki yapmak gerekir:

• bu tip donanımın kullanımı hakkında özel bir eğitim almış olmak;
• işbu kılavuzda bulunan güvenlik uyarlarını ve kullanım talimatlarını dikkatli okumuş olmak;
• makine ve en uygun kesim tekniklerine ilişkin gerekli bilgileri edinecek şekilde yerdeki veya bıçkı sehpasına sabitlenmiş tomruklar üzerinde denemeler yapmak.

TERS TEPKİNİN NEDENLERİ VE OPERATÖR İÇİN TEDBİR

Kılavuz palanın ucu veya tepesi bir nesneye dokunduğunda veya tahta, dişli zinciri kilitleyerek kesim bölümünde kendi içinde kapandığında ters tepki gerçekleşebilir.

4. MAKİNENİN MONTAJI

AMBALAJIN İÇERİĞİ

Makinenin ambalajı aşağıdakiiceri içerir:

• motris ünitesi,
• pala,
• zincir,
• pala kılıfı,
• donanım ve belgeleri içeren zarf.

ÖNEMLİ

ONEMLI Makine, pala ve zincir de- monte ve yağ deposu boş olarak teslim edilir.

DİKKAT!

tajın tamamlanması düz ve sağlam bir yüzey üzerinde gerçekleştirilmelidir, makinenin ve ambalajların hareket ettirilmeleri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır.

Ambalaj malzemelerinin bertaraf edilmesi yürürlükteki yerel hükümlere göre gerçekleştirilmelidir.

PALANIN VE ZİNCİRİN MONTAJI

DİKKAT!

her zaman sağlam eldivenler giyin. Makine emniyetini ve etkinliğini tehlikeye sokmamak için pala ve zincir montajı esnasında maksimum dikkat gösterin; herhangi bir şüphe halinde, Satıcınıza danışın.

Palayı monte etmeden önce zincir freninin takılı olmadığını kontrol edin; bu, ön el koruma düzeni tamamen geriye, makine gövdesine doğru çekili olduğunda elde edilir.

DİKKAT!

bağlı olmadığından emin olun.

• Başsiz vidayı oyuğa sokarak palayı (2) monte edin ve palayı makine gövdesinin arka kısmına doğru itin ve zinciri sürükleme pinyonu etrafına sarın (Res. 3).
• Zincir gerici piminin (3) palanın özel deliğine doğru şekilde yerleştirilmiş olduğunu kontrol edin (Res. 4); aksi takdirde, pim tamamen yerine oturana kadar zincir gerici vidası (4) üzerinde uygun şekilde bir tornavida ile müdahalede bulunun (Res. 5).
• Somunu (1) kilitlemeden karteri yeniden monte edin.
• Zincirin doğru şekilde gerilmesini elde edene kadar zincir gerici vidasına (4) uygun şekilde müdahale edin (Res. 5).
• Palayı kalkık tutarak, tedarikteki anahtar ile karter somununu (1) dibine kadar kilitleyin ve kauçuk korumayı (1a) tekrar yerine takın (Res. 6).

- HIZLI ZİNCİR GERİCİLİ MAKİNELER

• Kolu (11) çözün ve sürükleme pinyonuna ve pala yuvasına erişmek için karteri kaldırın (Res. 1a).
• Zinciri, kayma yönüne uygun olmasına dikkat e-derek pala üzerine monte edin; pala ucu tahrik pinyonu ile donatılmış ise, zincir sürükleme bak-lalarının pinyon açıklıklarına doğru şekilde gir-diklerine dikkat edin (Res. 2).
• Başsiz vidayı oyuğa sokarak palayı (2) monte
• edin ve palayı makine gövdesinin arka kısmına
• doğru itin ve zinciri sürükleme pinyonu etrafına
• Kolu (11) kilitlemeden karteri yeniden monte edin. Zincir gerici piminin (3) palanın özel deliğine doğru şekilde yerleştirilmiş olduğunu kontrol edin (Res. 4); aksi takdirde, pim tamamen yerine oturana kadar zincir gerici bileziği (12) üzerinde uygun şekilde müdahalede bulunun (Res. 5a).
• Zincirin doğru şekilde gerilmesini elde edene kadar bileziğe (12) uygun şekilde müdahale edin 5- (Res. 5a).
• Palayı kalkık tutarak, kolu (11) dibine kadar kilitleyin (Res. 6a).

• STANDART ZİNCİR GERİCİLİ MAKİNE

• Kauçuk korumayı (1a) çıkarın ve somunu (1) çözün ve sürükleme pinyonuna ve pala yuvasına erişmek için karteri kaldırın (Res. 1).
• Zinciri, kayma yönüne uygun olmasına dikkat e-derek pala üzerine monte edin; pala ucu tahrik pinyonu ile donatılmış ise, zincir sürükleme bak-lalarının pinyon açıklıklarına doğru şekilde gir-diklerine dikkat edin (Res. 2).

5. ÇALIŞMAYA HAZIRLIK

1. MAKİNE KONTROLÜ

DİKKAT!

Makinenin elektrik prizine

bağlı olmadığından emin olun.

Çalışmaya başlamadan önce aşağıdakikeri yapmak gerekir:

• elektrik şebekesi gerilimi ve frekansının "Makine Etiketinde" belirtilen değere uygun olduğunu kontrol edin (bakınız başl. 1 - 10.8);
• makine ve pala üzerinde gevşemiş vidalar bulur madığını kontrol edin;
• zincirin, doğru gerilmiş, bilenmiş olduğunu ve hasar izleri bulundurmadığını kontrol edin;
• makine kabzalarının ve korumalarının temiz ve kuru, doğru monte edilmiş ve makineye sağlam şekilde sabitlenmiş olduğunu kontrol edin;
• zincir freninin etkinliğini kontrol edin;
• şalter kolunun ve emniyet butonunun, zorlamasız, harekette serbest olduklarını ve bırakıldıklarında, otomatik ve süratli şekilde nötr pozis-yona döndüklerini kontrol edin;
• emniyet butonuna basılmadıkça şalter kolunun bloke konumda kaldığını kontrol edin;
• soğutma havası geçitlerinin talaş veya artıklar ta rafından tıkanmış olmadıklarını kontrol edin;
• besleme kablosu ve uzatma kablosunun hasarlı olmadıklarını kontrol edin;
• zincirin yağ seviyesinin «MIN» işareti altında olmadığını kontrol ediniz ve gerekmesi halinde, ağız ucundan yaklaşık 1 cm'ye kadar dolduru-nuz.
• Palayı kalkık tutarak, kolu (11) dibine kadar kilitleyin (Res. 6a).
  Gerginlik, zincir pala ortasında tutulduğunda sürükleme baklaları kılavuzdan çıkmadıklarında doğrudur (Res. 7).
  Freni gevşetmek için şalteri ve emniyet butonunu basılı tutun ve bir tornavida yardımı ile, kaymanın aşırı zorlama olmadan gerçekleştiğinden emin olmak için, zinciri kılavuzlar boyunca kaydırın.
  Bu makine iki durumda müdahale eden çift frenaleme sistemi ile donatılmıştır.
  a) Şalter kolu bırakıldığında, makinenin durdurulmasından sonra zincirin dönmeye devam etmesi halinde meydana gelebilecek yaralanma tehlikesini önlemek amacıyla, otomatik olarak zinciri yavaşlatan ve hareketini durduran bir fren devreye girer.

2. ZİNCİR GERGİNLIĞİNİN TETKİK EDİLMESİ

DİKKAT!

Makinenin elektrik prizine

bağlı olmadığından emin olun.

• STANDART ZİNCİR GERİCİLİ MAKİNE

- Karterin somununu tedarikteki anahtar aracılığıyla gevşetin (Res. 5).

- Zincirin doğru şekilde gerilmesini elde edene kadar zincir gerici vidasına (4) uygun şekilde müdahale edin (Res. 5).

- Palayı kalkık tutarak, tedarikteki anahtar ile karter somununu dibine kadar kilitleyin (Res. 6).

Gerginlik, zincir pala ortasında tutulduğunda sürükleme baklaları kılavuzdan çıkmadıklarında doğrudur (Res. 7).

Freni gevşetmek için şalteri ve emniyet butonunu basılı tutun ve bir tornavida yardımı ile, kaymanın şırı zorlama olmadan gerçekleştiğinden emin olma için, zinciri kılavuzlar boyunca kaydırın.

• HIZLI ZİNCİR GERİCİLİ MAKİNELER

- Kolu (11) gevşetin. (Res. 5).

- Zincirin doğru şekilde gerilmesini elde edene kadar bileziğe (12) uygun şekilde müdahale edin (Res. 5a).

3. ZİNCİR FRENİNİN TETKİK EDİLMESİ

b) Çalışma esnasında geri dönüş (ters tepki) durumunda, pala ucunun, yukarı doğru sert bir hareketle, elin ön korumaya çarpmasına ne- den olan hatalı teması sonrasında. Bu durumda, frenleme eylemi zincir hareketini durdurur ve frenin devreden çıkarılması için manüel olarak çözülmesi gerekir.

Bu fren, ön siper ileri itilerek manuel olarak da is- letilebilir. Freni serbest kılmak için ön siperi, klik se- sini duyana kadar kabzaya doğru itin.

Frenin etkinliğini kontrol etmek için aşağıdaki yapmak gerekir:

- Makineyi ön kabzadan kavrayarak motoru çalıştırın ve ön el koruma düzenini başparmağınız ile pala yönüne ileri itin.

- Fren devreye girdiğinde, şalter kolunu bırakın.

kFren devreye girer girmez zincirin derhal stop etmesi gerekir.

DİKKAT!

Zincir freni doğru şekilde

çalışmıyor ise, makineyi kullanmayın ve gerekli kontroller için Satıcınıza başvurun.

4. ZİNCİR YAĞLAYICI

ÖNEMLİ

Sadece motorlu testere için spesifik yağ veya motorlu testere için yapışkan kullanın. Depo içinde filtreyi tıkamamak ve yağ pompasını telafi edilemez şekilde zarara uğratmamak için içinde kir bulunan yağ kullanmayın.

ÖNEMLİ

Zincirin yağlanması için spesifik yağ, biyolojik olarak çözülebilir türdendir. Mineral yağ veya motor yağının kullanımı, çevreye ciddi şekilde zarar verir.

İyi kaliteli bir yağ kullanımı, kesim organlarının etk şekilde yağlanmalarını sağlamak için çok önemlidir kullanılmış veya düşük kaliteli bir yağ, yağlamayı tehlikeye atar, zincir ve pala ömrünü azaltır.

ÖNEMLİ

Makineyi kullanmadan önce her defasında yağ seviyesinin kontrol edilmesi ve ağız ucundan yaklaşık 1 cm'ye kadar doldurulma daima uygun olur. Yağ seviyesi «MIN» işaretinin tına inmemelidir.

5. ELEKTRİK BAĞLANTILARI

TEHLIKE!

Nem ve elektrik birbirle-

rine uyumlu değildir.

• Elektrik kabloları ile çalışma ve bunların bağlantılarının yapılması kuru yerlerde gerçekleştirilmelidir.
• Bir elektrik prizini veya bir kabloyu asla ıslak bir bölge (su birikintileri veya nemli toprak) ile temas ettirmeyin.

Uzatma kabloları, minimum 1,5 m ^2 kesit ve tavsiye edilen 30 m'lik maksimum uzunluk ile H07RN-F veya H07VV-F tipinden daha alçak kalitede olmamalıdır.

Aşırı ısınmasını önlemek için çalışma esnasında uzatma kablosunu sarılmış olarak tutmayın..

TEHLIKE!

Her türlü elektrikli aparatin binanın elektrik şebekesine sürekli olarak bağlantısı yürürlükteki standartlara uygun olarak nitelikli bir elektrikçi tarafından gerçekleştirilmelidir. Doğru olarak gerçekleştirilmemiş bir bağlantı, ölüm dahil olarak kişiler için ciddi zararlara yol açabilir.

TEHLIKE!

Cihazı, salma akımı

30mA'yi aşmayan bir diferansiyel (RCD - Residual Current Device) aracılığı ile besleyin.

ÖNEMLİ

Elektrik akımında kesintileri

önlemek için:

• elektrik tesisinin toplam kapasitesinin uygunluğunu kontrol ediniz;
• makineyi, yeterli amper kapasitesi ile, bir elektrik prizine bağlayınız;
• aynı anda, yüksek emiş gücüne sahip başka elektrikli cihazları kullanmaktan kaçınız.

6. ÇALIŞTIRMA - MOTOR STOPU

MOTORU ÇALIŞTIRMA (Res. 12)

Motoru çalıştırmadan önce aşağıdakikeri yapmak gerekir:

• Arka kabzada bulunan kablo kenedine uzatma kablosunu (1) kancalayın.
• ÖNCE besleme kablosunun fişini (2) uzatma kablosuna (3) bağlayın ve SONRA uzatma kablosunu elektrik prizine (4) takın.
• Pala kılıfı siperini çıkarın.
• Palanın toprağa veya diğer nesnelere değmediğinden emin olun.

Motoru çalıştırmak için aşağıdaki yapmak gerekir (Res. 12):

1. Emniyet butonuna (6) basın ve şalteri (7) çalıştırın.

NOT

şalter bırakıldığında emniyet

butonu debloke olur ve motor stop eder.

DİKKAT!

Zincirin durması, motor

kapatıldıktan bir saniye sonra gerçekleşebilir.

MOTOR STOPU

Motoru durdurmak için aşağıdakikeri yapmak gerekir:

- şalteri bırakın (7).

1. Zincir frenini devreden çıkarın (5) (ön el koruma düzeni ön kabzaya doğru çekilmiş).
2. Makineyi iki el ile sağlam şekilde tutun.

ÖNCE uzatma kablosunu (3) elektrik prizinden (4) çıkarın ve SONRA makinenin besleme kablosunu (2) uzatma kablosundan (3) çıkarın.

7. MAKİNENİN KULLANIMI

DİKKAT!

Kendinizin ve başkalarının

güvenliği için aşağıdakileri yapın:

1) Talimatları önceden dikkatle okumadan makineyi kullanmayın. Kumandaları ve makinenin uygun kullanımını iyi öğrenin. Motoru hızlı bir şekilde durdurmayı öğrenin.
2) Makineyi, tasarlanmış olduğu amaç doğrultusunda, yani "pala uzunluğuna orantılı ağaçların kesilip devrilmesi, parçalara bölünmesi ve dalların budanması" ve benzer özelliklerdeki odundan nesneler için kullanınız. İşbu kılavuzda detaylı olarak belirtilmemiş akse-suarların kullanılması gibi herhangi bir farklı kullanım da tehlikeli olabilir ve makineye zarar verebilir. Aşağıda belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı olmaksızın) uygunsuz kullanım olarak addedilir:
- Çitlerin düzenlenmesi;
- Oyma işleri;
– Genel olarak tezgahların, kasaların ve ambalajların kesilmesi;
- Çivi, vida veya her türlü metal komponent içeren mobilyaların veya diğer nesnelerin kesilmesi;
- Kasaplık işlerinin gerçekleştirilmesi;
- Makinenin nesneleri kaldırmak, hareket ettirmek veya parçalara ayırmak için kal-dıraç olarak kullanılması;
- Makinenin, sabit destekler üzerinde kilitlenmiş olarak kullanılması.

3) Başka kişilere veya onların mallarına gelebilecek kazalardan ve beklenmedik olaylardan operatörün veya kullanıcıının sorumlu olduğunu unutmayın.

4) Bu makinenin ateşleme tesisatı, vasat büyüklükte bir elektromanyetik alan yaratır; ancak, operatörün vüçuduna implant edilmiş aktif veya pasif tıbbi cihazların işlemesi üzerinde etkileşim gösterme imkanı tamamen göz ardı edilemez. Bu tür etkileşimlerin operatörün særlıcı açısından olası ciddi risklere yol açabileceçi dikkate alınmalıdır.

Bu do€rultuda, makineyi kullanmadan işbu tıbbi cihazları taşıyanların, önce doktora veya söz konusu makinelerin üreticilerine danışması tavsiye edilir.

5) Sadece gün ışığında veya yeterli yapay ışık ile çalışın.

6) Metal çitlerin yakınında gerçekleştirilen çalışmalarda maksimum dikkat gösterin.

7) Zincirin elektrik kablosuna değişmesini önleyin. Uzatma kablosunun kazaen çözülmesini önlemek için kablo kenedini kullanın, aynı zamanda zorlamadan prize doğru takılmayı garanti edin. Kötü yalıtılmış ise, asla gerilim altında olan bir elektrik kablosuna dokunmayın. Kullanım esnasında uzatma kablosunun hasar görmesi halinde, kabloya dokunmayın ve derhal uzatma kablosunun elektrik şebekesine bağlantısını çözün.
8) Palayı, yabancı cisimlere sert şekilde çarp- tırmamaya ve zincir hareketinin neden ol- duğu olası materyal sekmelerine dikkat edin.
9) Aşağıdaki durumlarda motoru durdurun ve makineyi elektrik şebekesinden ayırın:
- makineyi her denetimsiz bıraktığınızda;
- makineyi kontrol etmeden, temizlemeden veya makineye müdahale etmeden önce;
- yabancı bir cisme çarptıktan sonra. Makineyi yeniden kullanmadan önce olası hasarları kontrol edin ve gerekli onarımları gerçekleştirin;
- Makine anormal şekilde titremeye başlarsa (Derhal titreşimlerin nedenini arayın ve uzman bir merkez nezdinde gerekli kontrolleri gerçekleştirilirin).
- makine kullanılmadığında.

ÖNEMLİ

Doğru şekilde kullanılmayan bir elektrikli testerenin başkaları için bir rahatsızlık teşkil edebileceği ve çevreyi büyük ölçüde etkileyebileceğini asla unutmayın.

Başkalarına ve çevreye saygı için aşağıdakileri yapmak gerekir:

• Bu makineyi başkalarını rahatsız edebilecek saatlerde ve ortamlarda kullanmaktan kaçının.
• Kesim sonrasında materyallerin bertaraf edilmesinde yerel kanunlara aynen uyun.
• Yağların, aşınmış parçaların veya çevreye zarar verebilecek herhangi bir nesnenin bertaraf edilmesinde yerel kanunlara aynen uyun.
• Çalışma esnasında, zincirin yağlanması için gerekli, belli bir miktar yağ çevreye atılır; bu nedenle sadece bu kullanım için özel, biyolojik olarak çözülebilir türden yağlar kullanın.
• Yangın riskini önlemek için makineyi sıcak motor ile yapraklar veya kuru otlar arasında bırakmayın.

DİKKAT!

Makinenin kesip devirme

ve dalları budama için kullanılması, özel bir eğitim gerektirmektedir.

1. ÇALIŞMA ESNASINDA GERÇEKLEŞTİRİL-MESİ GEREKEN KONTROLLER

• Zincir gerginliğinin kontrolü

Çalışma esnasında zincir kademeli bir uzamaya tabi tutulur ve bu doğrultuda gerginliğinin sık sık kontrol edilmesi gerekir.

ÖNEMLİ

İlk kullanım süresi esnasında

(veya zincir değiştirildikten sonra), zincirin ayarlanmasına bağlı olarak daha sık kontrol yapılması gerekir.

DİKKAT!

Zincirin kılavuzlardan çık-

ması halinde tehlikeli durumlar yaratmamak için gevşemiş zincir ile çalışmayın.

Zincirin gerginliğini ayarlamak için 5.2 Başlığında belirtildiği gibi işlem görün.

- Yağ akışının kontrolü

ÖNEMLİ

Makineyi yağsız kullanmayın!

Depodaki yağ seviyesi şeffaf gösterge aracılığı ile görülebilir. Makine her kullanıldığında yağ depo-sunun ağzına kadar doldurulduğundan emin olun.

DİKKAT!

Yağ akışının kontrolü yapıldığında pala ve zincirin iyi yerleştirilmiş ol- duklarından emin olun.

Motoru çalıştırın ve zincir yağının resimde (Res. 13) gösterildiği gibi dağıtıldığını kontrol edin.

- Çalışma esnasında stop

(Sadece C 2.2 E/ET - SE 2216 / 2216 Q A 220 EQ için)

Bu makine, aşırı yüklere karşı bir şalter aracılığıyla korunur. Zincirin bloke olması halinde (örneğin kesim düzeninin bloke olması, zincir dişlerinin kirlenmesi veya kesimde aşırı yük oluşmasına bağlı olarak), aşırı yük şalteri, elektrikli testereyi korumak amacıyla, cereyan beslemesini otomatik olarak ke-ser.

ÖNEMLİ

Şalter, salma akımı 30-35

A'yi aştığında müdahale eder, ve tamamen soğuduktan 30 saniye sonra ilişkin tuşa basıldığı (1.15 taktirde manüel olarak yeniden düzenlenebilir.

2. KULLANIM YÖNTEMİ VE KESİM TEKNİKLERİ

Bir kesip devirme veya dalları budama işini ilk kez gerçekleştirmeden önce makine ve en uygun kesim tekniklerine ilişkin gerekli deneyimi kazanmak için yerdeki veya biçkı sehpasına sabitlenmiş tomruklar üzerinde denemeler yapılmalıdır.

DİKKAT!

Çalışma esnasında ma-

kine her zaman iki elle sıkıca tutulmalıdır.

DİKKAT!

Çalışma esnasında zincir bloke olur ise derhal motoru stop ettirin. Pala bir engel ile karşılaştığında meydana gelmesi mümkün bir ters tepkiye (kickback) her zaman dikkat edin.

- Bir ağacın kesilip devrilmesi

• İki veya daha fazla kişi, aynı anda kesme ve devirme işlemleri gerçekleştirdiğinde söz konusu işlemler, devrilmiş ağacın yüksekliğinin en az iki katına eşit mesafe bırakılması aracılığı ile ayrılmış bölgelerde gerçekleştirilmelidir. Ağaçlar kişileri tehlikeye atmayacak, elektrik hattına çarpmaya-cak veya herhangi bir maddi zarar vermeyecek şekilde kesilip devrilmelidir. Ağacın, elektrik dağıtım hattına temas etmesi halinde bu durum, şebekeden sorumlu firmaya derhal bildirilmelidir.
• Zincirli testerenin operatörü, ağacın kesilip devrilmesinden sonra yuvarlanması veya üzerine devrilmesi mümkün zeminin yukarısında bulunmalıdır.
• Kesim işlemlerine başlamadan önce, engellerden serbest tutulacak bir kaçış yolunun hazırlanması tavsiye edilir. Kaçış yolu, Res. 15'te gösterildiği gibi, öngörülen devrilme hattının arkasında diyagonal olarak ve geriye doğru açılmalıdır.
• Ağacı kesip devirmeye başlamadan önce, ağacın devrileceği şekli değerlendirmek için ağacın doğal eğimini, dalların daha büyük olduğu kısmı ve rüzgarın yönünü dikkate almak gerekir.
• Ağaçtaki kiri, taşları, kabuk parçalarını, çivileri, a metal noktaları ve telleri giderin.

- Tabanda çentik

Res. 16'da gösterildiği gibi, devrilme yönüne dik olarak ağacın çapının 1/3'ü üzerinde bir yarık gerçekleştirin.

İlk olarak alt yatay yarık gerçekleştirin.

Bu, ikinci yarık gerçekleştirilldiğinde dişli zincirin İveya kılavuz palanın kilitlenmesinin önlenmesini sağlayacaktır.

- Kesip devirme arka kesimi

• Res. 16'da gösterildiği gibi, yatay yarıktan en az 50 mm'lik üst seviyede kesip devirme arka kesimini gerçekleştirin. Kesip devirme arka kesimini, yatay yarığa paralel tutun. Kesip devirme arka kesimini, bir geçit görevi görecek yeterli - tahta bırakacak şekilde gerçekleştirin. Geçit görevi gören tahta, ağacın torsiyon hareketini ve yanlış yöne doğru devrilmesini önler. Geçit boyunca kesimler gerçekleştirmeyin.
• Kesip devirme geçit kısmına yaklaştığında, ağaç devrilmeye başlar. Ağacın istenen yöne devrilmemesi veya arkaya doğru dengesini kaybetmesi ve dişli zinciri kıvirması gibi herhangi bir riskin bulunması halinde, kesip devirme arka kesimini tamamlamadan önce kesimi durdurun ve kesimi açmak ve ağacı istenen devrilme hattı boyunca devirmek için tahta, plastik veya alüminyum kamalar kullanın.
• Ağaç devrilmeye başladığında, zincirli testerenin kesimden çıkarılması, motorun durdurulması, zincirli testerenin yere bırakılması ve sonra öngörülen çıkış yoluna gidilmesi gerekir. Yukarıdan dalların düşmesine hazır olmak ve nereye basılacağına dikkat etmek gerekir.
• Kesilip devrilmeden sonra ağaç dallarının budanması

Kesilip devrilmeden sonra budama, devrilmiş bir re ağacın dallarının kesilmesi anlamına gelir. Kesilip ta devrilmeden sonra budama yapıldığında, tomruğu zemin üzerinde desteklemek için alt dalların daha büyük bırakılması gerekir. Küçük dalları, Res. 17'de gösterildiği gibi tek bir darbe ile giderin. Zincirli testerenin kıvrılmasını önlemek için, gergin dalların 3. aşağıdaki yukarıya doğru kesilmesi tavsiye edilir.

DİKKAT!

Dalın yer üzerine yaslanma

noktalarına, gerilim altında olması olanağına, kesim esnasında dalın olası yönüne ve dal ke-sildikten sonra ağacın olası denge bozukluğuna dikkat edilmesi gerekir.

- Bir tomruğun parçalara bölünmesi

Parçalara bölme, bir tomruğun uzunluğu boyunca kesilmesi anlamına gelir. Ayaklar üzerine dayanmanızın sabit ve kararlı olduğundan ve ağırlığınızın, iki ayak üzerine eşit şekilde dağıtılmış olduğundan emin olmak önemlidir. Mümkünse dallar, tomruklar veya kütükler aracılığı ile tomruğu yükseltmekve desteklemek gerekir. Kesimi kolaylaştırmak için basit yönler izleyin.

- Tomruk, Res. 18A'da gösterildiği gibi tüm uzunluğu boyunca yaslandığında yukarıdan kesilir (üstten kesme).

- Tomruk, Res. 18B'de gösterildiği gibi sadece bir uç üzerine yaslandığında, alt tarafa koyulmuş z yanın çapının üçte birini kesmek gerekir (alttan kesme). Daha sonra, ilk kesim ile karşılaşmak için üst bölümlere ayırmayı yaparak, nihai ke-simi gerçekleştirmek gerekir.

- Tomruk, Res. 18C'de gösterildiği gibi her iki uç - üzerine yaslandığında, üst kısımdan başlayarak çapın üçte birini kesmek gerekir (üstten kesme). Šonra ilk kesim ile karşılaşmak için alt üçte ikinin alttan bölümlere ayrılmasını gerçekleştirerek nihai kesimi tamamlayın. - Tomruğun parçalara bölünmesi kanca kullanımı sayesinde kolaylaştırılır (Res. 18D'da.)

- Kancayı tomruğa geçirin ve kanca üzerinde baskı yaparak, palanın oduna girmesini sağlamak üzere makineye bir ark hareketi yaptırın. - İşlemi birkaç defa tekrarlayın ve gerekli olması halinde kancanın dayanma noktasını kaydırın.

- Tomruğun parçalara bölünmesinin eğimli bir zemin üzerinde gerçekleştirilmesi halinde, Res. 19'da belirtildiği gibi daima kütüğün yukarıında durmak gerekir. İşlem esnasında, kesim tamamlanırken kontrolü korumak için kesim basıncı, testerenin kabzaları üzerinde uygulanılan baskı kesilmeden azaltılmalıdır. Testerenin, zemine değmesinin önlenmesi gerekir.

Kesim tamamlandıktan sonra, zincirli testereyi hareket ettirmeden önce durmasını bekleyin. Bir ağaçtan diğerine geçildiğinde, motoru daima kapatın.

3. ÇALIŞMA SONU

Çalışma bittiğinde aşağıdakileri yapmak gerekir:

• Daha önce belirtildiği gibi motoru durdurun (Böl. 6).
• Zincirin durmasını bekleyin ve makineyi soğumaya bırakın.
• Zincirden her türlü talaş kalıntılarını veya yağ birikimlerini giderin.
• Kolay çıkmayan kirler veya reçineleşme durumunda, zinciri sökün ve özel bir deterjan katarak birkaç saat bir kap içerisinde bekletin. Temiz su ile durulayın ve makine üzerine monte etmeden önce uygun bir antikorozif sprey sıkın.

Makineyi kullanmayacak şekilde kaldırmadan önce, pala korumasını monte edin.

DİKKAT!

Makineyi herhangi bir or-

tama yerleştirmeden önce, motoru soğumaya bırakın. Yangın riskini azaltmak için makineyi talaş, dal, yaprak ve aşırı gres artıklarından arındırın; kesim artıklarının bulunduğu kapları kapalı bir ortamda bırakmayın.

8. BAKIM VE SAKLAMA

DİKKAT!

Kendinizin ve başkalarının

güvenliği için aşağıdakileri yapın:

• Makinenin orijinal etkinliğini ve kullanım güvenliğini zaman içinde korumak için doğru bir bakım temeldir.
• Makinenin her zaman güvenli çalışma şartlarında bulunduğundan emin olmak için, somunları ve vidaları sıkılı muhafaza edin.
• Asla makineyi aşınmış veya hasar görmüş parçalar ile kullanmayın. Hasar görmüş parçalar değiştirilmeli ve asla onarılmamalıdır.
• Sadece orijinal yedek parçalar kullanın. Eşdeğer kalitede olmayan parçalar, makinenize hasar verebilir ve güvenlik açısından tehlikeli olabilir.

DİKKAT!

Bakım işlemleri esnasın-

da aşağıdakileri yapmak gerekir:

• Makineyi elektrik şebekesinden ayırın.
• Pala ve zincir ile ilgili işlemlerde koruyucu eldivenler kullanın.
• Palanın kendisi veya zincir üzerine müdahale durumları dışında, pala korumalarını takılı tutun.
• Yağları, veya diğer kirletici materyalleri çevreye atmayın.

1. MOTORUN SOĞUTULMASI

Aşırı ısınma ve motorun hasar görmesini önlemek üzere soğutma havası aspirasyon izgaraları her zaman temiz, talaş ve artıklardan serbest tutulmaları gerekir.

2. ZİNCİR FRENİ

Sık sık zincir freninin etkinliğinin kontrol edilmesi rekir.

3. ZİNCİR PİNYONU (Res. 20)

Pinyon durumu sık sık kontrol edilmeli ve aşınma 0,5 mm.yi aştığında değiştirilmelidir.

Aşınmış bir pinyon ile yeni bir bant veya aşınmış bant ile yeni bir pinyon monte etmeyin.

4. ZİNCİR KİLİT PİMİ

Bu pim, kırılma veya gevşeme halinde zincirin kontrolsüz hareketlerini engellediğinden önemli bir güvenlik elemanıdır. Pim durumu sık sık kontrol edilmeli ve zarar görmüş olduğunu belirlenmesi halinde, değiştirilmelidir.

5. FİKSAJLAR

Düzenli aralıklar ile tüm vida ve somunların kilitlenme durumları ve kabzaların sıkıca sabitlenmiş oldukları kontrol edilmelidir.

6. ZİNCİR BİLEME

DİKKAT!

Güvenlik ve etkinlik ne-

denlerinden ötürü kesim organlarının iyi bilenmiş olmaları çok önemlidir. Zincirleri ve palayı ilgilendiren tüm işlemler, tam usullere uygun olarak gerçekleştirilebilmek için özel araç gereçlerin kullanımı ile birlikte spesifik bir uzmanlık gerektiren işlerdir; güvenlik nedeniyle, Satıcınıza danışın.

Aşağıdaki durumlarda bileme yapılması gerekir:

• Talaş toza benziyor.
• Kesmek için daha fazla gayret gösterilmesi gerekiyor.
• Kesim düz değil.
• Titreşimler artıyor.

Uzman bir merkez tarafından gerçekleştirilen bileme, minimum malzeme tıraşlanması ve tüm kesici kısımlar üzerinde sabit bir bileme garantileyen özel cihazlar kullanılarak yapılır.

Aşağıdaki durumlarda zincirin değiştirilmesi gere- kir:

- Kesici uzunluğu 5 mm. veya bunun daha altına düşmüş;

ge-baklalar ile perçinler arasındaki aralık aşırı.

7. YAĞ DEPOSUNUN BOŞALTILMASI VE TEMİZLENMESİ (Sadece zincirler için biyolojik yağ kullanılması durumunda)

Bazı biyolojik yağ tiplerinin kullanımı, belli bir kullanım süresinden sonra, kalıntı ve kireçlenmelere neöden olabilir.

Bu durumda, uzun bir süre kullanmamak üzere makineyi kaldırmadan önce:

- zinciri ve palayı sökün; nt- yağ deposunu boşaltın; - depoya, maksimum seviyesinin yaklaşık yarısına kadar, özel bir sıvı deterjan doldurun;

- deponun tıpasını kapatın ve makineyi tüm de- terjan dışarı çıkıncaya kadar çalıştırın.

Makineyi yeniden kullanmadan önce, yağ ikmali yapmayı unutmayın.

8. PALA BAKIMI (Res. 21)

Palanın asimetrik şekilde aşınmasını önlemek için bunun periyodik olarak ters çevrilmesi gerekir.

Palanın etkin durumda muhafaza edilmesi için aşağıdaki yapmak gerekir:

• Özel şırınga ile tahrik pinyonunun (mevcut ise) yataklarını gresleyim.
• Pala oyuğunu özel kazıyıcı ile temizleyin.
• Yağlama deliklerini temizleyin.
• Yassı bir eğe ile yanlardan çapakları giderin ve kılavuzlar arasındaki olası seviye farklarını eşitleyin.

Aşağıdaki durumlarda palanın değiştirilmesi gere- kir:

• oyuk derinliği, sürükleme baklalarının yüksekliğinin altına düşmüş (hiçbir zaman dibe degmemelidirler);
• kılavuzun iç duvarı, zincirin yanal olarak eğilmesine sebep olacak kadar aşınmış.

9. ELEKTRİK KABLOLARI

DİKKAT!

Düzenli aralıklar ile elek-

trik kablolarının durumunu kontrol edin ve bozulmuş veya yalıtımları hasarlı görülüyor ise, bunları değiştirin.

Makine

nin besleme kablosu, hasar görmüş ise, satıcınız veya yetkili bir merkez tarafından sadece ve sa- dece orijinal yenisi ile değiştirilmelidir.

10. OLAĞANÜSTÜ MÜDAHALELER

Bu kılavuzda bulunmayan her bakım işlemi sadece Saticınız tarafından gerçekleştirilmelidir.

Uygun olmayan yerlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, her türlü garantinin geçersiz kalmasına neden olur.

11. MUHAFAZA ETME

Makine, pala kılıfı koruması doğru şekilde monte edilmiş olarak hava değişikliklerinden korunan, kuru bir yerde muhafaza edilmelidir.

9. ÖNGÖRÜLMEYEN DURUMLAR VE ÇÖZÜMLER

ÖNEMLİ

İşbu kılavuzda bulunan bilgi-

lerin dikkatli okunması, makinenin iyi tanınmasını sağlar ve aşağıdaki rehber, en sık rastlanan çalışma durumlarını belirleme ve problemleri çözme imkanı sağlar. Her diğer arıza veya problem için, yetkili bir teknik servis merkezine başvurun.

- Makine çalışmıyor:

- cereyan prizinde gerilim olduğunu kontrol edin:

- besleme veya uzatma kablosunun bütünlüğünü kontrol edin.

- Zincir dönmüyor:

- ön karterin geriye yerleştirilmiş olduğunu kontrol edin.

- Yağ akmıyor:

- depoda yağ bulunduğunu kontrol edin ve, gerekmesi halinde, depoyu temizleyin (8.7).

- Kivilcim çıkıyor:

- motoru ve fırçaları kontrol ettirmek için Saticınızla temas kurun.

10. AKSESUARLAR

Tablo, “*” sembolü ile işaretlenmiş olarak, beher makine üzerinde kullanılabilir kombinasyonların bilgisi ile pala ve zincir arasındaki tüm mümkün kon binasyonların listesini içerir.

DİKKAT!

Palanın ve zincirin seçil-

mesi, uygulanması ve kullanılması kullanıcı

tarafından tamamen özgür şekilde gerçekleştirilen işlemler olduğundan kullanıcı, bu işlemlerden kaynaklanan her türlü hasar sonucundaki sorumluluğu da üstlenir. Her bir palanın veya zincirin özellikleri hakkında bilgi eksikliği veya şüphe halinde yetkili satıcıya veya uzman bir bahçe hizmetleri merkezine başvurmak gerekir.

Pala ve zincir kombinasyonları

Adım PALA ZİNCİR Model
inç	UzunlukInç / cm	YivGenişligiInç / mm Kod	Kod		A 180 EC 1.8 E • C 1.8 ET1814SE 1814 Q	SESE 2014SE 2014 Q	A 200 E • XC 120CP 2.0 QC 2.0 E • C 2.0 ETSE 2016 • SE 2016	QA 220 EQC 2.2 E • C 2.2 ETSE 2216Q SE 2216 Q
3/8"	14" / 35 cm	0,050" / 1,3 mm	118800388/0	4113703	*	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	118800389/0	4113706			*	*
