BRUGSANVISNING BHV1974IB BRANDT

• Sikkerhedsanbefalinger 70
• Miljøbeskyttelse 75
• Beskrivelse af apparatet 76

- Brug af emhætten 79

4 / PLEJE OG RENG∅RING AF APPARATET

• Udskiftning og rengøring af anti-fedt filtrene 80
  • Installation af kulfiltret 80
• Udskiftning af pæren 80
  • Vedligeholdelse af apparatet 80

5 / FEJLFINDING 81
6 / EFTERSALGSSERVICE 81

Som en del af vores forpligtelse til løbende at forbedre vores produkter, forbeholder vi os retten til at foretage ændringer på dem på baggrund af tekniske fremskridt i forhold til deres tekniske og funktionelle egenskaber og udseende.

Vigtigt:

Inden du installerer og bruger dette apparat, skal denne Installations- og brugsvejledning læses grundigt, hvilket tillader dig hurtigt at blive bekendt med apparatets virkemåde.

DK

1 / MÆRKNINGER TIL BRUGER

Vigtigt

Gem denne brugsanvisning sammen med apparatet. Hvis apparatet på noget tidspunkt sælges eller videregives til andre, skal du sørge for, at den nye ejer får denne brugsanvisning. Gør dig venligst bekendt med disse anbefalinger inden du installerer og bruger emhætten. Anbefalingerne er udarbejdet for at værne om din og andres sikkerhed.

Sikkerhed og vigtige forsigtighedsregler

Denne vejledning findes også på Brandt mærkets hjemmeside.

Læs venligst disse anvisninger, før du installerer og bruger dit apparat. De er blevet udarbejdet af hensyn til din egen og andres sikkerhed. Opbevar denne vejledning sammen med dit apparat. Hvis apparatet sælges til en anden person, skal du sørge for at denne vejledning følger med.

- Da vi konstant ønsker at forbedre vores produkter, forbeholder vi os ret til at foretage ændringer af deres tekniske, funktionelle eller æstetiske egenskaber i forbindelse med den tekniske udvikling.

- Vi anbefaler at skrive dit apparats varenummer op på siden “Kundeservice”, så du let kan finde det, hvis du får brug for det.

Vigtige forsigtighedsregler

- Dette apparat er designet til at blive brugt i en almindelig husholdning. Det må ikke anvendes til en erhvervsmæssig eller industriel brug eller til andre formål end det, det er beregnet til.

- Når dette apparat modtages, skal det straks pakkes ud. Kontroller apparatets generelle fremtoning. Formuler eventuelle forbehold skriftligt på fragtsedlen og behold et eksemplar af den.

- Dette apparat kan bruges af børn på mindst 8 år og af personer med et fysisk, sensorisk eller mentalt handicap eller manglende kendskab, hvis de er under korrekt opsyn eller hvis de har modtaget instrukser om sikker brug af apparat og hvis der er taget højde for de risici, de udsætter sig for. Børn må ikke lege med apparatet. Brugerens rengøring og vedligeholdelse af apparatet må ikke udføres af børn uden opsyn.

- OBS: De dele, der er tilgængelige på denne emhætte, kan blive meget varme, når emhætten bruges over et komfur.

DK

1 / MAERKNINGER TIL BRUGER

Elektriske risici

- Alle strømkredsløb skal afbrydes, før man får adgang til tilslutningsklemmerne. Hvis el-kablet er beskadiget, skal det udskiftes af producenten, dennes eftersalgsservice eller en person med lignende kvalificering for at undgå enhver fare.

- For at afbryde strømmen kan man forudse at tilslutte apparatet ved en tilgængelig stikkontakt eller indskyde en afbryder i kredsløbet i overensstemmelse med installationsreglerne.

- Forsøg ikke at ændre eller foretag ikke ændringer af dette apparats egenskaber. Det kan være farligt for brugeren.

- Reparationer må udelukkende udføres af en autoriseret tekniker.

- Tag altid emhættens stik ud før rengøring eller vedligeholdelse.

- Rengør aldrig apparat ved hjælp af dampspuling eller højtryksspuling (krav i forbindelse med elektrisk sikkerhed).

- For at afbryde strømmen kan man forudse at tilslutte apparatet ved en tilgængelig stikkontakt eller indskyde en afbryder i kredsløbet i overensstemmelse med

1 / MÆRKNINGER TIL BRUGER

DK

Installationsreglerne.

• Forsøg ikke at ændre eller foretag ikke ændringer af dette apparats egenskaber. Det kan være farligt for brugeren.
• Reparationer må udelukkende udføres af en autoriseret tekniker.
• Tag altid emhættens stik ud før rengøring eller vedligeholdelse.
• Rengør aldrig apparat ved hjælp af dampspuling eller højtryksspuling (krav i forbindelse med elektrisk sikkerhed).

Risiko for kvælning

• Bestemmelserne vedrørende udledning af luft skal overholdes. Luften må ikke føres ind i kanaler, der bruges til at udlede røg fra apparater, som fungerer med gas eller et andet brændstof (gælder ikke for apparater, som udelukkende fører luften tilbage i rummet).
• Der skal forudses passende ventilation af rummet, når en emhætte bruges samtidig med apparater, der fungerer med gas eller et andet brændstof (gælder ikke for apparater, som udelukkende fører luften tilbage i rummet).

DK

1 / MÆRKNINGER TIL BRUGER

Risiko for antændelse

• Det er forbudt at flambere fødevarer eller lade gasblus fungere under emhætten uden gryde eller pande (flammerne, som suges op, risikerer at beskadige apparatet).
• Hvis der laves friturestegninger under emhætten, skal det ske under konstant opsyn. Meget varm olie og fedt kan antænde.
• Overhold intervallerne mellem rengøring og udskiftning af filtre. Ophobning af fedtdepoter indebærer en risiko for antændelse.
• Det er ikke tilladt at bruge emhætten ovenover et ildsted (træ, kul m.m.).
• Når emhætten er placeret ovenover et gaskomfur, skal den minimale afstand mellem komfurets overflade og den nederste del af emhætten være på mindst 70 cm. Hvis brugsanvisningen til det installerede komfur under emhætten specificerer en større afstand end 70 cm, skal denne afstand overholdes.

Advarsel

Hvis dit køkken er opvarmet af en anordning, som er tilsluttet en skorsten (for eksempel en brændeovn skal "recirkulerings-" versionen af emhætten installeres. Brug ikke emhætten uden metalfiltrene.

Der bør sørges for hensigtsmæssig ventilering i lokaler, hvor enhætten bruges samtidigt med apparater, som bruger gas eller et andet brændbart drivmiddel.

1 / MÆRKNINGER TIL BRUGER

DK

• MILJ∅BESKYTTELSE

— Dette apparats emballagemateriale er genbrugeligt. Hjælp med at genbruge det og beskyt miljøet ved at aflevere det på et kommunalt genbrugscenter til dette formål.
— En stor del af apparatets materiale er også genbrugeligt. Det er mærket med denne etiket for at indikere de brugte dele af apparatet, som ikke bør blandes med andet affald.

Således vil genanvendelsen af apparatet, der organiseres af fabrikanten, blive udført under de bedst mulige forhold, i henhold til EU-direktivet 2002/96/EF om Affald af elektrisk og elektronisk udstyr. Kontakt din kommune eller din forhandler for at blive oplyst om genbrugscentraler i nærheden af, hvor du bor.

— Vi takker dig for, at du gør dit til at beskytte miljøet.

Advarsel

Installationen bør kun udføres af installatører og kvalificerede teknikere.

Advarsel

Fjern beskyttelsesfolien fra filtret inden brug.

DK 1 / MÆRKNINGER TIL BRUGER

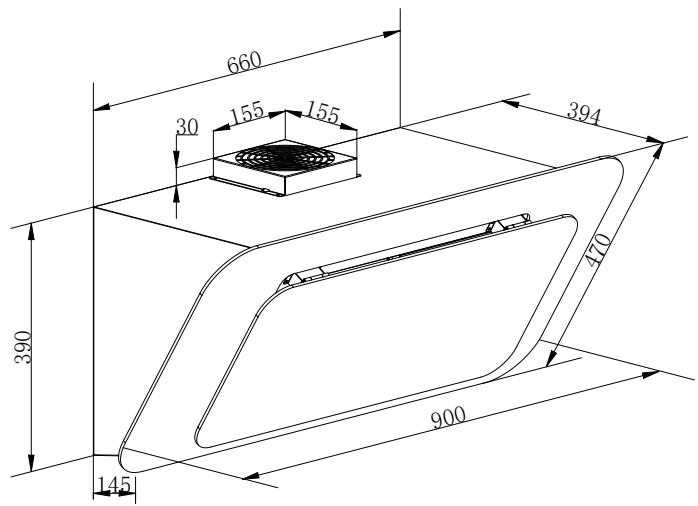

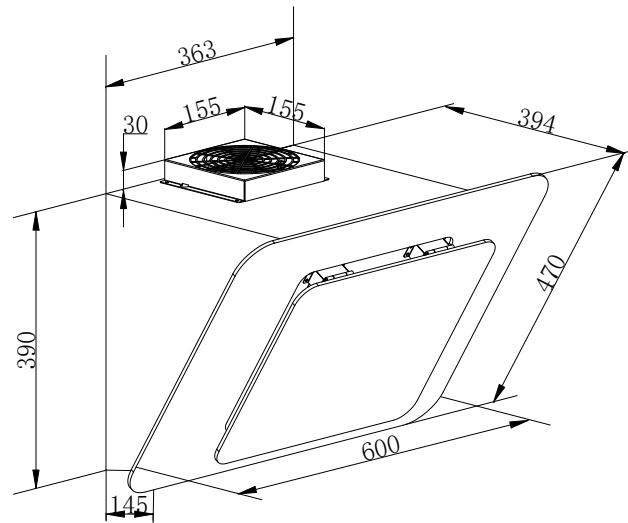

• BESKRIVELSE AF APPARATET

363 30 155 155 394 390 470 600 145

660 30 155 155 394 390 170 900 145

— Emhætten bør monteres med en afstand på 65-75 cm (26-30 tommer) fra komfurets overkant for at opnå den bedste effekt. Se Illustration 1.

- Genbrugstilstand

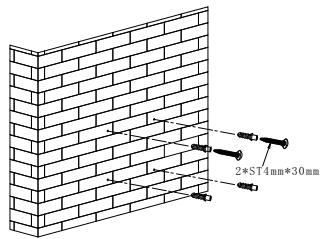

1. Bor fire huller med en diameter på 8 mm diameter i den passende horisontale position på den faste del af væggen, afhængigt af den faste del af den midterste afstand til det hængende hul på hættens bagside. Se billede 2.
2. Indsæt vægstikkene i de huller, som du har boret til komfurets krop, og fastgør 2 støtteskruer ST4*30 mm halvvejs ind, og lad dem stikke 2 mm ud af væggen. Se billede 2.

3. Hæng komfurets hætte på støtteskruerne, og indsæt ST4*30 mm skruer i sikkerhedshullerne, og fastgør dem helt for at sikre, at komfuret sidder godt fast. Bemærk: De to sikkerhedsventiler er placeret på bagsiden af tappen med en diameter på 6 mm. Se billede 3.

4. Tag aluminiums filtret u dog installer kulfiltret på begge sider af motoren. Se Illustration 4

Note

De to sikkerheds udsugningskanaler sidder på kassens bagside, og de har en diameter på 6 mm.

Note

- Alle former for installationsarbejder bør kun udføres af en kvalificeret elektriker eller af en kompetent person.

- Emhættens aftrækssystem må ikke tilsluttes nogen andre eksisterende ventilationssystemer, som bruges af andre apparater, såsom et varmerør, et gasrør eller et rør til varm luft.

75cm 65cm

Illustration 1

2*ST1mm*30mm

Illustration 2

— Vinklen på ventilationsrørets bøjning må ikke være under 120°. Røret skal føres vandret og, hvis dette ikke er muligt, skal det gå opad fra udgangspunktet og derefter føres til en ydervæg.
— Efter installationen skal du sikre dig, at emhætten er i vandret for at undgå, at der ophober sig fedt i den ene side. Se Illustration 5.

1. Bor fire huller med en diameter på 8 mm diameter i den passende horisontale position på den faste del af væggen, afhængigt af den faste del af den midterste afstand til det hængende hul på hættens bagside. Se billede 2.
2. Indsæt vægstikkene i de huller, som du har boret til komfurets krop, og fastgør 2 støtteskruer ST4*30 mm halvvejs ind, og lad dem stikke 2 mm ud af væggen. Se billede 2.
3. Afmonter det sikre metalgreb på toppen af luftudløbet.
4. Forbind forlængerrøret (medfølger ikke) til luftudløbet.
5. Hæng komfurets hætte på støtteskruerne, og indsæt ST4*30 mm skruer i sikkerhedshullerne, og fastgør dem helt for at sikre, at komfuret sidder godt fast. Bemærk: De to sikkerhedsventiler er placeret på bagsiden af tappen med en diameter på 6 mm. Se billede 3.
6. Fastgør det flade beslag på bagsiden af skorstenens yderside.
7. Fastgør skorstenene til hætten. Løft den øverste skorsten op til loftet, og fastgør den til beslaget med skruerne

BEMAERK

Det anbefales at bruge skorstenssæt

ATC-252X, som sælges separat.

1. Tryk på " ⏻"- positionen "tændt" eller "slukket" på emhætten.
2. Tryk gentagne gange på "", hvorved motoren kører ved hastighederne lav / middel / høj / lav / middel... osv. LED-displayet viser tilsvarende 1-2-3-1-2....
3. Tryk på ", og lyset tænder. Tryk igen, og lyset slukker. Hver gang du trykker, skiftevis slukker og tænder lyset.
4. Når emhætten er i gang, kan du trykke på " ⏻", hvorved den vil køre et bestemt stykke tid (9 minutter), hvorefter LED-displayet vil vise "9-8-7...-1-0". Emhætten slukker automatisk ved "0". Hvis du holder "Timer"-knappen nede, vil emhætten skiftevis gå ind og ud af "Timer"-funktionen.

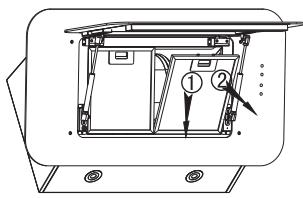

— Træk ned i emhætten som vist på Illustration 11.
— Filtret kan rengøres som beskrevet herunder:

1. Læg det i blød i cirka 3 minutter i varmt vand (40-50) grader med et fedtløsningsmiddel og skrub det derefter forsigtigt med en blød børste. Undgå venligst at udsætte filtret for et for stort tryk, for at undgå at beskadige det.

— Undgå venligst at bruge et slibende rengøringsmiddel, da dette skader emhætten.

Kontroller at emhætten er koblet fra nnettet inden den rengøres.

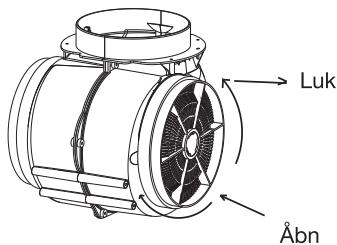

• INSTALLATION AF KULFILTRET (VALGFRIT), SE ILLUSTRATION 12

— Afmonter filtrene. Se Illustration 11.
— Trækulsfiltrene (Illustration 12) sidder på enden af motoren. Drej trækulsfiltrene i modsat retning af uret indtil du har skruet dem løs.
— Udfør forløbet i omvendt rækkefølge for at afmontere trækulsfiltret.

Luk Åbn

Illustration 12

Advarsel:

Trækulsfiltret kan ikke vaskes eller genbruges. Det bør udskiftes hver tredje eller sjette måned afhængig af, hvor ofte du laver mad.

• UDSKIFTNING AF PÆREN

Belysningssystemet kan ikke udskiftes af brugeren, konta ktservicecenteret i tilfælde af funktions fejl.

5 / FEJLFINDING

DK

SYMPTOMER	L∅SNINGER
Emhætten virker ikke...	Kontroller at:Strømmen ikke er slået fra.En hastighed er valgt.
Emhættens præstation er utilstrækkelig...	Kontroller at:Den valgte motorhastighed et tilstrækkelig for den mængde af mados og damp som skal suges ud.Køkkenet er tilstrækkeligt ventileret for at tillade indtag af frisk luft.Kulfiltret ikke er opbrugt (emhætte som fungerer med recirkuleringsversionen.
Emhætten er gået i stå	Kontroller at:Strømmen ikke er slået fra.De enpolede automatsikringer ikke er blevet aktiveret.

5 / FEJLFINDING

DK

Al vedligeholdelse på dit udstyr bør foretages af:

— enten din forhandler, — eller en anden kvalificeret mekaniker, som er autoriseret til reparation af apparater af dette mærke.

Når du laver aftale med ovenstående, skal du opgive hele dit udstyrs reference (model, type og serienummer). Disse oplysninger findes på fabrikantens navneskilt påsat dit udstyr.

DK

Denne enhed overholder de delegerede regulativer (EU) 65/2014 og 66/2014 for Europakommissionen om de økologiske designkrav or energimærkning af husholdningsemhætters.

Symbol Værdi Enhed

Mærke	Brandt
Modelnummer	BHV1674IB
Årligt energiforbrug	AEC	24,3	kWh/annum
Energieffektivitetsindeks	EEi	45,6	-
Dynamisk væske effektivitetsindeks	FDE	31,6	-
Belysnings effektivitetsindeks	LE	44,9	-
Fedt filtreringseffektivitet	GFE	45,6	-
Tids stigningsfaktor	f	0,9	-
Emhættens maksimale volumetriske luftstrøm	Q_max	471,9	m^3/h
Volumetrisk luftstrøm ved det bedste effektivitetspunkt	Q_BEP	215,1	m^3/h
Statisk tryk ved det bedste effektivitetspunkt	P_BEP	345	P
Strømforbrug ved det bedste effektivitetspunkt	W_BEP	65,2	W
Belysningssystemets nominelle strømforbrug	W_L	3,9	W
Belysningssystemets gennemsnitlige oplysning	E_middle	175	Lux/W
Strømforbrug i slukket tilstand	P_o	--	W
Strømforbrug i slumretilstand	P_s	0,37	W
Volumetrisk luftstrøm ved maksimal hastighedindstilling i normal tilstand	-	471,9	m^3/h
Volumetrisk luftstrøm ved minimal hastighedsindstilling i normal tilstand	-	172,4	m^3/h
Volumetrisk luftstrøm i intensiv/forstærket tilstand	-	--	m^3/h
Lydeffektemissioner ved maksimal hastighedsindstilling i normal tilstand	-	61	dB(LwA)
Lydeffektemissioner ved minimal hastighedindstilling i normal tilstand	-	41	dB(LwA)
Lydeffektemissioner i intensiv/forstærket tilstand	-	--	dB(LwA)

Symbol Værdi Enhed

Mærke	Brandt
Modelnummer	BHV1974IB
Årligt energiforbrug	AEC	26,1	kWh/annum
Energieffektivitetsindeks	EEi	42,6	-
Dynamisk væske effektivitetsindeks	FDE	32,8	-
Belysnings effektivitetsindeks	LE	27,2	-
Fedt filtreringseffektivitet	GFE	49,0	-
Tids stigningsfaktor	f	0,8	-
Emhættens maksimale volumetriske luftstrøm	Q_max	543,3	m^3/h
Volumetrisk luftstrøm ved det bedste effektivitetspunkt	Q_BEP	298,9	m^3/h
Statisk tryk ved det bedste effektivitetspunkt	P_BEP	315	P
Strømforbrug ved det bedste effektivitetspunkt	W_BEP	79,8	W
Belysningssystemets nominelle strømforbrug	W_L	3,9	W
Belysningssystemets gennemsnitlige oplysning	E_middle	106	Lux/W
Strømforbrug i slukket tilstand	P_o	--	W
Strømforbrug i slumretilstand	P_s	0,36	W
Volumetrisk luftstrøm ved maksimal hastighedindstilling i normal tilstand	-	543,3	m^3/h
Volumetrisk luftstrøm ved minimal hastighedsindstilling i normal tilstand	-	187,9	m^3/h
Volumetrisk luftstrøm i intensiv/forstærket tilstand	-	--	m^3/h
Lydeffektemissioner ved maksimal hastighedsindstilling i normal tilstand	-	62	dB(LwA)
Lydeffektemissioner ved minimal hastighedindstilling i normal tilstand	-	42	dB(LwA)
Lydeffektemissioner i intensiv/forstærket tilstand	-	--	dB(LwA)
