NÁVOD K OBSLUZE BHV1974IB BRANDT

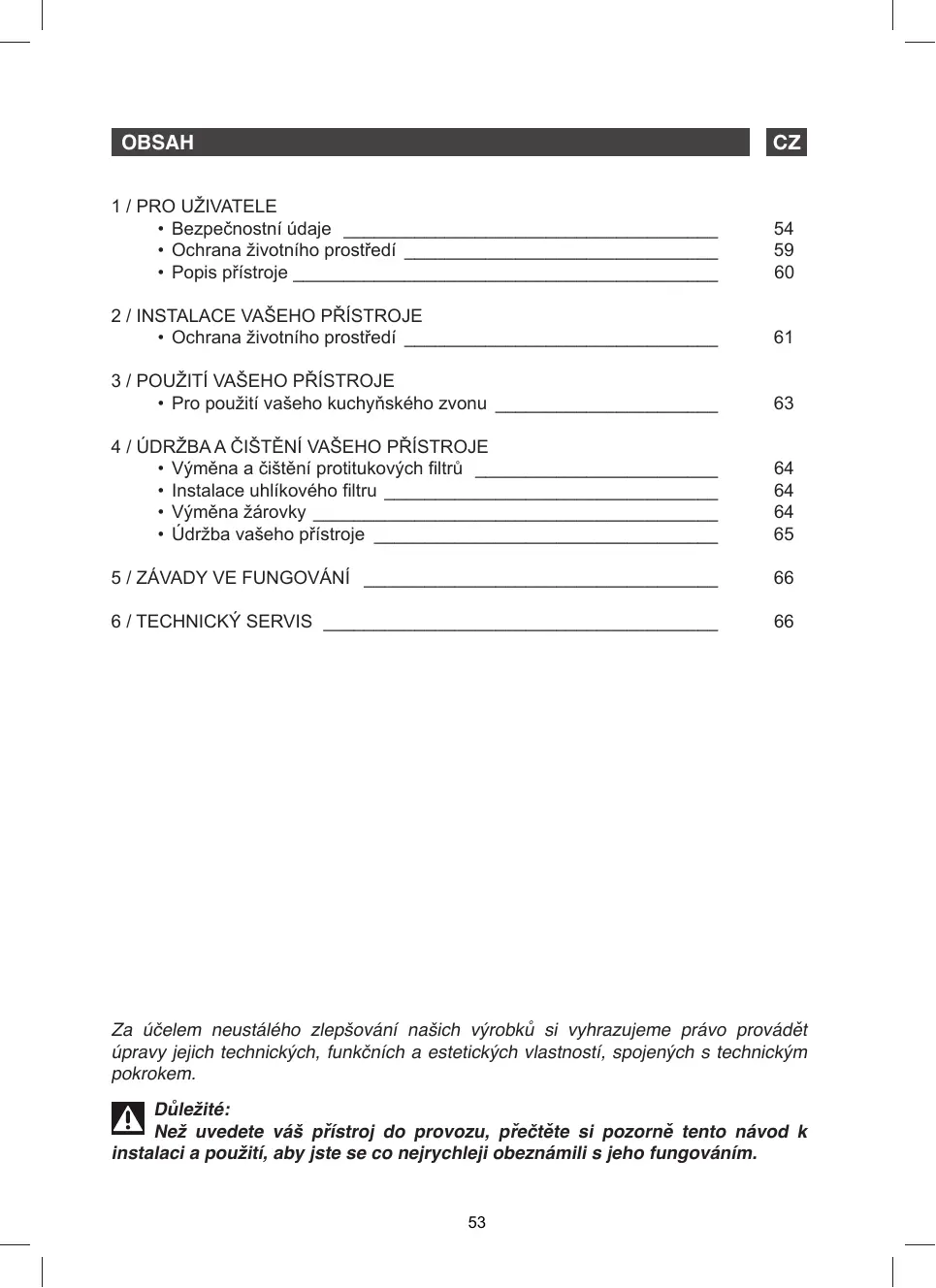

• Bezpečnostní údaje 54
• Ochrana životního prostředí 59
• Popis přístroje ____ 60

- Ochrana životního prostředí 61

3 / POUŽITÍ VAŠEHO PŘÍSTROJE

• Pro použití vašeho kuchyňského zvonu 63

4 / ÚDRŽBAA ČIŠTĚNÍ VAŠEHO PŘÍSTROJE

• Výměna a čištění protitukových filtrů 64
- Instalace uhlíkového filtru 64
• Výměna žárovky 64
- Údržba vašeho přístroje 65

5 / ZÁVADY VE FUNGOVÁNÍ 66
6 / TECHNICKÝ SERVIS 66

Za účelem neustálého zlepšování našich výrobků si vyhrazujeme právo provádět úpravy jejich technických, funkčních a estetických vlastností, spojených s technickým pokrokem.

Důležité:

Než uvedete váš přístroj do provozu, přečtěte si pozorně tento návod k instalaci a použití, aby jste se co nejrychleji obeznámili s jeho fungováním.

CZ

1 / PRO UŽIVATELE

Důležité

Uschovejte tuto příručku spolu s přístrojem. Pokud prodáte nebo přenecháte ten-to přístroj jiné osobě, ujistěte se, že jste k němu přiložili tento návod k použití. Prosíme, přečtěte si tyto rady dříve, než nainstalujete a začnete používat tento přístroj. Byly sepsané za účelem zajištění bezpečnosti vaší i vašeho okolí.

Důležité bezpečnostní pokyny

Tento návod je rovněž k dispozici ke stažení na internetových stránkách značky Brandt.

Seznamte se s těmito radami, než přístroj nainstalujete a použijete. Jsou sestaveny pro vaši bezpečnost a bezpečnost dalších osob. Tento návod k použití uskladněte u přístroje. Pokud přístroj prodáte nebo předáte jiné osobě, zajistěte, aby s přístrojem obdržela i návod k použití.

• Ve snaze neustále zlepšovat naše výrobky si vyhrazujeme právo provádět v souvislosti s technickým vývojem změny technických, funkčních nebo vzhledových vlastností.
• Abyste v budoucnu snadno našli reference vašeho přístroje, doporučujeme vám zaznamenat je na stránku “Poprodejní servis”.

Důležité bezpečnostní pokyny

- Tento spotřebič je určen pro použití v domácnosti. Nepoužívejte ji ke komerčním nebo průmyslovým účelům nebo pro jiné účely, než pro jaké byl navržen.

- Po převzetí přístroje jej vybalte nebo nechte okamžitě vybalit. Zkontrolujte obecný vzhled. Případné výhrady formulujte písemně do dodacího listu, jehož jeden výtisk si necháte.

- Tento přístroj mohou používat děti ve věku nejméně 8 let a osoby, jejichž tělesné, smyslové či duševní schopnosti jsou sníženy nebo které mají nedostatečné zkušenosti nebo znalosti, pokud mají dostatečný dohled a byly vybaveny pokyny k bezpečnému používání tohoto přístroje a seznámeny s možnými riziky. Děti si nesmějí hrát s přístrojem. Děti nesmějí provádět čištění a údržbu zařízení bez dohledu.

- Důležité upozornění: Dostupné části tohoto přístroje mohou být horké, používají-li se s varnými přístroji.

- Před přístupem ke svorkám pro elektrické zapojení je nutno odpojit všechny napájecí obvody. Pokud je poškozen napájecí kabel, musí jej vyměnit výrobce, jeho záruční servis nebo osoba s podobnou kvalifikací, aby se vyloučilo jakékoli riziko.

- Odpojení lze provést pomocí dostupné zástrčky nebo pomocí jističe ve stálých rozvodech v souladu s pravidly pro instalaci.

- Neupravujte a neměňte parametry tohoto přístroje. Bylo by to pro vás nebezpečné.

- Opravy musí provádět pouze autorizovaný odborník.

- Před čištěním a údržbou odsavač vždy odpojte od napájení.

- K čištění přístroje nikdy nepoužívejte parní či vysokotlaké přístroje (pokyny týkající se bezpečnosti práce s elektrickými přístroji).

- Odpojení lze provést pomocí dostupné zástrčky nebo pomocí jističe ve stálých rozvodech v souladu s pravidly pro instalaci.

- Neupravujte a neměňte parametry tohoto přístroje. Bylo by to pro vás nebezpečné.

- Opravy musí provádět pouze autorizovaný odborník.

1 / PRO UŽIVATELE

CZ

• Před čištěním a údržbou odsavač vždy odpojte od napájení.
• K čištění přístroje nikdy nepoužívejte parní či vysokotlaké přístroje (pokyny týkající se bezpečnosti práce s elektrickými přístroji).

Nebezpečí udušení

• Je nutno dodržovat pokyny týkající se odvodu vzduchu. Vzduch nesmí být veden do potrubí odvádějící kouř z přístrojů používajících plyn či jiné palivo (neplatí pro přístroje odvádějící pouze vzduch do místnosti).
• Při použití kuchyňského odsavače spolu s přístroji používajícími plyn či jiné palivo je nutno zajistit vhodné větrání místnosti (neplatí pro přístroje odvádějící pouze vzduch do místnosti).

Nebezpečí požáru

- Pod odsavačem je zakázáno flambovat pokrmy nebo nechat běžet plynové hořáky bez nádob k vaření (nasáté plameny by mohly přístroj poškodit).

• Při smažení pod přístrojem je nutný nepřetržitý dohled. Oleje a tuky zahřáté na vysokou teplotu se mohou vznítit.
• Dodržujte frekvenci čištění a výměny filtrů. Nahromadění mastných usazenin může způsobit požár.
• Provoz nad topeništěm na tuhá paliva (dřevo, uhlí...) není povolen.
• Při umístění kuchyňského odsavače nad plynovým přístrojem je minimální vzdálenost mezi deskou a spodní stranou odsavače nejméně 70 cm. Pokud pokyny k varné desce instalované pod odsavačem uvádějí vzdálenost větší než 70 cm, je třeba ji dodržet.

Pozor

Pokud se sporák ohřívá pomocí přístroje napojeného na komín (například kamna), je třeba nainstalovat zvon v recyklačním způsobu. Nepoužívejte zvon bez modulárních filtrů. Je třeba zajistit adekvátní ventilaci, pokud se extrakční kuchyňský zvon používá zároveň s dalšími přístroji, které fungují na plyn nebo jiný spalovací pohon.

1 / PRO UŽIVATELE

CZ

- OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

— Materiály použité při balení tohoto přístroje jsou recyklovatelné. Podílejte se na jejich recyklování

a pomáhejte zachovávat životní prostředí jejich vyhozením do obecních kontejnerů, určených k těmto účelům.

— Váš přístroj také obsahuje recyklovatelné materiály, proto je označený tímto logem, které oznamuje, že použité přístroje se nesmí míchat mezi ostatní odpad. Tímto způsobem se recyklace přístrojů, kterou organizuje váš výrobce, uskuteční v nejlepších možných podmínkách, v souladu s evropskou směrnicí

2002/96/CE o odpadech elektrických a elektronických vybavení. Informujte se na vašem obecním úřadě nebo u vašeho prodejce, aby jste se dozvěděli, kde se nacházejí zběrná místa pro použité přístroje, která jsou nejblíže vašemu bydlišti.

— Děkujeme Vám za vaši spolupráci při ochraně životního prostředí.

Pozor

Instalace musí být provedená kvalifikovanými instalačními techniky.

Pozor

Dříve, než poprvé použijete modulární filtr, odstraňte z něj ochranný film.

— Kuchyňský zvon je třeba umístit do vzdálenosti 65-75 cm (26-30 palců) od povrchu varíče, aby bylo dosaženo lepšího výsledku. Viz. Obrázek 1.

- Recyklační režim

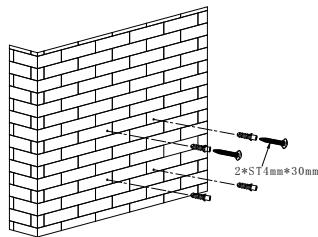

1. V pevné části st ě ny vyvrtejte čtyři otvory s prům ě rem 8 mm ve správné vodorovné pozici podle vzdálenosti zav ě šovacího otvoru od středu na zadní části digestoře. Viz obr. 2.
2. Vložte do vyvrtaných otvorů pro tělo digestoře hmoždinky a částečně do nich zašroubujte 2 nosné samořezné šrouby ST4×30 mm tak, aby ze stěny 2 mm vyčnívaly. Viz obr. 2.
3. Zavěste digestoř na nosné šrouby. Vložte do jisticích otvorů samořezné šrouby ST4×30 mm a zcela je zašroubujte, aby byla digestoř dobře připevněna. Poznámka: Dva jisticí průchody s průměrem 6 mm se nacházejí na zadní části krytu. Viz obr. 3.
   4.Vyjměte hliníkový filtr a na obě strany motoru nainstalujte uhlíkový filtr. Viz Obrázek 3.

Doporučení pro úsporu energie

Pro optimální využití zařízení se snažte co nejvíce omezit počet ohybů a otáček objímky.

Poznámka

Obě dvě ventilační bezpečnostní potrubí se nacházejí v zadní části kostry, s průměrem 6 mm.

Poznámka

— Jakékoliv instalační práce by měly být prováděné kvalifikovaným elektrikářem nebo kompetentní osobou.

— Nenapojujte systém odvodů ze zvonu na žádný již existující ventilační systém, který je používaný jiným spotřebičem, jako je kalené potrubí, vedení plynu nebo potrubí s horkým vzduchem.

75cm 65cm

Obrázek 1

Zavřený Otevřený

Obrázek 4

Dobře

— Úhel krivky ventilačního potrubí by neměl být nižší než 120°. Musíte vést potrubí horizontálně nebo v opačném případě se potrubí musí zvedat v počátečním bodě a vést na vnější zed.
— Po nainstalování se ujistěte, že je kuchyňský zvon nivelovaný, aby se zabránilo hromadění mastnoty na konci. Víz. Obrázek 5.

- Odsávání ven (volitelné)

1. V pevné části stěny vyvrtejte čtyři otvory s průměrem 8 mm ve správné vodorovné pozici podle vzdálenosti zavěšovacího otvoru od středu na zadní části digestoře.
2. Vložte do vyvrtaných otvorů pro tělo digestoře hmoždinky a částečně do nich zašroubujte 2 nosné samořezné šrouby ST4×30 mm tak, aby ze stěny 2 mm vyčnívaly.
3. Demontujte pojistnou kovovou svorku v horní části výstupu vzduchu.
4. Napojte na výstup vzduchu prodlužovací trubku (není součástí).
5. Zavěste digestoř na nosné šrouby. Vložte do jisticích otvorů samořezné šrouby ST4×30 mm a zcela je zašroubujte, aby byla digestoř dobře připevněna. Poznámka: Dva jisticí průchody s průměrem 6 mm se nacházejí na zadní části krytu.
6. Upevněte plochý držák za vnější komín.

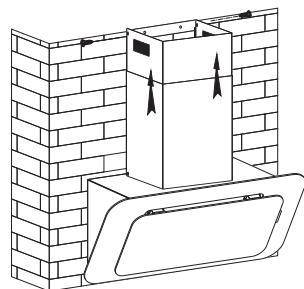

7. Upevněte komíny na digestoř. Zvedněte vrchní komín až ke stropu a pomocí šroubů ho uchyťte k držáku

POZNÁMKA

Doporučujeme použít komínovou sadu

ATC-252X, která se prodává samostatně.

Vnitřní komín Držák vnějšího komínu Vnější komín Obrázek 8

Obrázek 8

Jak používat kontrolní panel. Viz. Obrázek 10.

1. Stiskněte tlačítko "①", kterým se ovládá zapínání a vypínání digestoře.
2. Mačkejte tlačítko " 🔒 " a motor bude přepínat otáčky na nízké / střední / vysoké / nízké / střední... Otáčky se stále dokola mění a LED displej signalizuje 1-2-3-1-2...
3. Stiskněte tlačítko “-” a světlo se rozsvítí, stiskněte tlačítko znovu a světlo zhasne. Mačkáním tohoto tlačítka se světla dokola rozsvěcují a zhasínají.
4. Když digestoř běží, můžete stisknout tlačítko "L" a digestoř se přepne do režimu odpočítávání (časovač je nastaven na 9 minut). Na LED displeji se bude zobrazovat "9-8-7...-1-0", Jakmile se zobrazí "0", digestoř se automaticky vypne. Mačkáním tlačítka časovače se funkce odpočítávání zapíná nebo vypíná.

CZ 4 / ÚDRŽBA A ČIŠTĚNÍ VAŠEHO PŘÍSTROJE

• VÝMĚNA A ČIŠTĚNÍ PROTITUKOVÝCH FILTRŮ

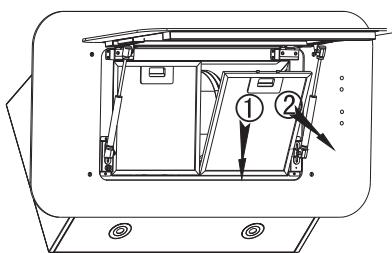

— Zatáhněte dolů váš kuchyňský zvon, jak je ukázané na Obrázek 11.
— Můžete vyčistit filtr tak, jak je dále popsané: 1. Dejte jej namočit po dobu asi 3 minut do horké vody (40-50 stupňů) s čistícím prostředkem na odstranění mastnoty a potom jej opatrně vykartáčujte jemným kartáčkem. Prosíme, netlačte příliš, aby jste jej nepoškodili.
— Prosíme, aby jste nepoužívali abrazívní čistící prostředek, poškodili by jste zvon.

Poznámka

Než začnete zvon čistit, ujistěte se, že je odpojený.

— Odstraňte filtry viz. Obrázek 11.

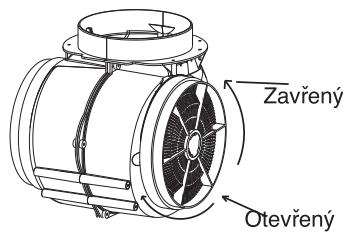

— Filtry s rostlinným uhlím (Obrázek 12) se nacházejí na obou koncích motoru. Otáčejte filtry z rostlinného uhlí proti směru hodinových ručiček, až dokud je nevyšroubujete.
— Postupujte opačně, pokud chcete odinstalovat filtr s rostlinným uhlím.

Varování

Rostlinné uhlí nelze mýt ani recyklovat. Je třeba jej vyměnit každé tři až šest měsíců, v závislosti na vašich zvycích týkajících se vaření.

• VÝMĚNA ŽÁROVKY

Systémosvětlenínemůžebýtvyměňován uživatelem, v případě poruchy kontaktujte servisníslužbu.

Zavřený Otevřený

Obrázek 12

4 / ÚDRŽBA A ČIŠTĚNÍ VAŠEHO PŘÍSTROJE

CZ

Varování

Než začnete provádět jakékoliv práce, musíte přerušit přísun elektrického proudu tak,

že odpojíte zvon ze zásuvky nebo použijete spínač.

ÚDRŽBA	JAK POSTUPOVAT	JAKÉ VÝROBKY / DOPLŇKY POUŽÍT
Horní část (povrch) a doplňky	Nikdy nepoužívejte kovové drátěnky, abrazívní výrobky ani příliš tvrdé kartáče.	Na čištění tělesa a otvoru pro světlo používejte čistící prostředky určené pro domácí použití, které se ředí ve vodě a potom opláchněte čistou vodou a vysušte jemným hadříkem.
Filtrová náplň	Tento filtr zachycuje mastné výpary a prach. Hraje důležitou úlohu v zajištění účinnosti zvonu. Pokud se objeví odolné skvrny, použijte neabrazívní krém a potom opláchněte čistou vodou.	Používejte čistící prostředky pro domácí použití a potom opláchněte dostatečným množstvím vody a vysušte. Filtry lze mýt ve vertikální poloze v myčce.(Nedovolte, aby se dotýkaly špinavého nádobí nebo stříbrných příborů).
Filtr s aktivovaným uhlím	Tento filtr zachycuje pachy a musí se vyměňovat alespoň jednou ročně, v závislosti na četnosti používání. Objednejte tyto filtry u vašeho dodavatele (uveďte referenci, která je uvedená na identifikačním štítku uvnitř zvonu) a poznamenejte si datum výměny filtru.

CZ 5 / ZÁVADY PŘI FUNGOVÁNÍ

PŘÍZNAKY	ŘEŠENÍ
Zvon nefunguje ...	Zkontrolujte, zda :se nepřerušila dodávka proudu.byla zvolená rychlost.
Výkon zvonu je nedostatečný...	Zkontrolujte, zda :vámi zvolená rychlost motoru je dostatečná pro množství vzniklého kouře a vodní páry.je kuchyně dostatečně ventilovaná, aby mohl vcházet vzduch.není opotřebovaný uhlíkový filtr (zvon v recyklačním způsobu).
Zvon se během fungování zastavil	Zkontrolujte, zda :nebyla přerušená dodávka proudu.nebyl aktivovaný mnohopólový vypínač.

CZ 6 / TECHNNICKÝ SERVIS

Nezbytné zásahy na stroji musí provést:

— prodejce,
— nebo jakýkoliv kvalifikovaný odborník, který je držitelem značky.

Při telefonním kontaktu uvedte kompletní referenci stroje (model, typ a sériové číslo).

Tyto údaje se nacházejí na identifikačním štítku, umístěném na stroji.

Toto zařízení splňuje přenesená nařízení Evropské komice (EU) 65/2014 a 66/2014 o požadavcích na ekodesign a energetické štítky u digestoří pro domácnost.

Symbol Hodnota Jednotka

Značka	Brandt
Číslo modelu	BHV1674IB
Roční spotřeba energie	AEC	24,3	kWh/annum
Index energetické účinnosti	EEi	45,6	-
Index účinnosti proudění tekutin	FDE	31,6	-
Index účinnosti osvětlení	LE	44,9	-
Účinnost filtrování mastnoty	GFE	45,6	-
Faktor navýšení času	f	0,9	-
Maximální objemový průtok vzduchu digestoří	Q_max	471,9	m^3/h
Objemový průtok vzduchu v bodě nejvyšší účinnosti	Q_BEP	215,1	m^3/h
Statický tlak v bodu nejlepší účinnosti	P_BEP	345	P
Spotřeba energie v bodu nejlepší účinnosti	W_BEP	65,2	W
Nominální spotřeba energie osvětlovacího systému	W_L	3,9	W
Průměrná intenzita osvětlovacího systému	E_middle	175	Lux/W
Spotřeba energie v režimu vypnutí	P_o	--	W
Spotřeba energie v pohotovostním režimu	P_s	0,37	W
Objemový průtok vzduchu při maximální rychlosti v normálním režimu	-	471,9	m^3/h
Objemový průtok vzduchu při minimální rychlosti v normálním režimu	-	172,4	m^3/h
Objemový průtok vzduchu v intenzivním režimu/boost	-	--	m^3/h
Emise akustického výkonu při maximální rychlosti v normálním režimu	-	61	dB(LwA)
Emise akustického výkonu při minimální rychlosti v normálním režimu	-	41	dB(LwA)
Emise akustického výkonu v intenzivní režimu/Boost	-	--	dB(LwA)

CZ Informace o ekodesignu / Technický informační list výrobku

Symbol Hodnota Jednotka

Značka	Brandt
Číslo modelu	BHV1974IB
Roční spotřeba energie	AEC	26,1	kWh/annum
Index energetické účinnosti	EEi	42,6	-
Index účinnosti proudění tekutin	FDE	32,8	-
Index účinnosti osvětlení	LE	27,2	-
Účinnost filtrování mastnoty	GFE	49,0	-
Faktor navýšení času	f	0,8	-
Maximální objemový průtok vzduchu digestoří	Q_max	543,3	m^3/h
Objemový průtok vzduchu v bodě nejvyšší účinnosti	Q_BEP	298,9	m^3/h
Statický tlak v bodu nejlepší účinnosti	P_BEP	315	P
Spotřeba energie v bodu nejlepší účinnosti	W_BEP	79,8	W
Nominální spotřeba energie osvětlovacího systému	W_L	3,9	W
Průměrná intenzita osvětlovacího systému	E_middle	106	Lux/W
Spotřeba energie v režimu vypnutí	P_o	--	W
Spotřeba energie v pohotovostním režimu	P_s	0,36	W
Objemový průtok vzduchu při maximální rychlosti v normálním režimu	-	543,3	m^3/h
Objemový průtok vzduchu při minimální rychlosti v normálním režimu	-	187,9	m^3/h
Objemový průtok vzduchu v intenzivním režimu/boost	-	--	m^3/h
Emise akustického výkonu při maximální rychlosti v normálním režimu	-	62	dB(LwA)
Emise akustického výkonu při minimální rychlosti v normálním režimu	-	42	dB(LwA)
Emise akustického výkonu v intenzivní režimu/Boost	-	--	dB(LwA)
