GEBRUIKSAANWIJZING BHV1974IB BRANDT

Met het doel onze producten voortdurend te verbeteren, behouden wij ons het recht voor om de technische, functionele of esthetische eigenschappen, die te maken hebben met nieuwe technische ontwikkelingen, zonder kennisgeving vooraf te wijzigen.

Belangrijk:

Voordat u het apparaat in gebruik neemt, dient u deze handleiding voor installatie en gebruik aandachtig door te lezen zodat u zo snel mogelijk vertrouwd raakt met het functioneren ervan.

INHOUDSOPGAVE

NL

1 / TER ATTENTIE VAN DE GEBRUIKER

• Veiligheidsaanwijzingen 86
• Zorg voor het milieu 92
- Beschrijving van het apparaat 93

2 / INSTALLATIE VAN HET APPARAAT

- Montage van de afzuigkap 94

3 / GEBRUIK VAN HET APPARAAT

- Beschrijving van de bedieningselementen ____ 96

4 / ONDERHOUD EN REINIGING VAN HET APPARAAT

• Reiniging van de filtercassettes 97
• Vervanging van het koolstofffilter 97
• Reiniging van de buitenzijde 98
  • Vervanging van het lampje ____ 98
• Onderhoud van het apparaat 99

5 / AFWIJKEND FUNCTIONEREN 100

Bewaar deze handleiding bij het apparaat. Wanneer u het apparaat aan iemand verkoopt of schenkt, zorg er dan voor dat u de gebruikershandleiding erbij geeft. Wij verzoeken u deze aanwijzingen door te lezen voordat u het apparaat gaat gebruiken. Zij zijn opgesteld denkend aan uw veiligheid en die van andere personen.

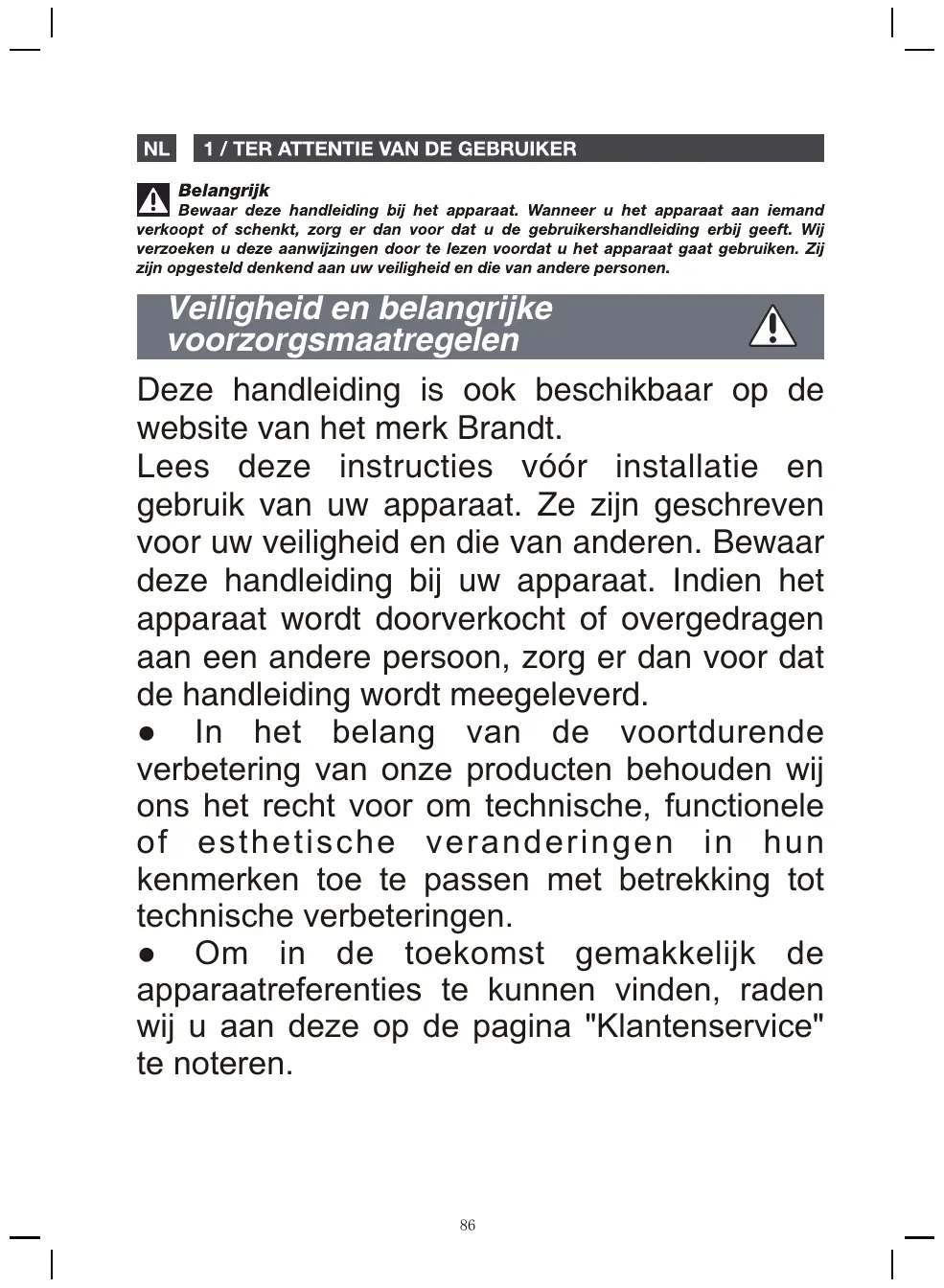

Veiligheid en belangrijke voorzorgsmaatregelen

Deze handleiding is ook beschikbaar op de website van het merk Brandt.

Lees deze instructies vóór installatie en gebruik van uw apparaat. Ze zijn geschreven voor uw veiligheid en die van anderen. Bewaar deze handleiding bij uw apparaat. Indien het apparaat wordt doorverkocht of overgedragen aan een andere persoon, zorg er dan voor dat de handleiding wordt meegeleverd.

- In het belang van de voortdurende verbetering van onze producten behouden wij ons het recht voor om technische, functionele of esthetische veranderingen in hun kenmerken toe te passen met betrekking tot technische verbeteringen.

- Om in de toekomst gemakkelijk de apparaatreferenties te kunnen vinden, raden wij u aan deze op de pagina "Klantenservice" te noteren.

Belangrijke voorzorgsmaatregelen

- Dit apparaat is ontworpen om te worden gebruikt in de woning. Gebruik het niet voor commerciële of industriële doeleinden of voor andere doeleinden dan waarvoor het is bestemd.

- Pak na ontvangst het toestel uit of laat dit onmiddellijk uitpakken. Controleer het algemeen aanzicht. Laat eventuele opmerkingen noteren op de vrachtbrief waarvan u een kopie bewaart.

- Dit apparaat kan worden gebruikt door kinderen van minstens 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke handicap of gebrek aan ervaring of kennis, indien deze goed onder toezicht staan of duidelijke instructies hebben ontvangen voor het veilig gebruik van de machine en zich bewust zijn van de risico's. Kinderen mogen niet met het apparaat spelen. Schoonmaak en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.

- Let op: Toegankelijke delen van dit apparaat kunnen heet worden bij gebruik met kookapparatuur.

NL 1 / TER ATTENTIE VAN DE GEBRUIKER

Elektrische gevaren

• Vooraleer zich toegang te verschaffen tot de aansluitklemmen, moeten alle voedingscircuits worden verbroken. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant zelf, de klantenservice of een bevoegd technicus om elk gevaar te voorkomen.
• Het ontkoppelen kan worden verkregen via een toegankelijk stopcontact of met een schakelaar in de vaste bedrading in overeenstemming met de installatievoorschriften.
• Wijzig de kenmerken van dit apparaat niet of probeer dit niet te doen. Dit kan uw veiligheid in het gedrang brengen.
• Reparaties mogen enkel door een erkend technicus worden uitgevoerd.
• Schakel de afzuigkap altijd uit vooraleer het schoonmaken of onderhoud uit te voeren.
• Gebruik nooit stoom- of hogedrukreinigers op het apparaat om dit te reinigen (eisen met betrekking tot elektrische veiligheid).

1 / TER ATTENTIE VAN DE GEBRUIKER

NL

• Het ontkoppelen kan worden verkregen via een toegankelijk stopcontact of met een schakelaar in de vaste bedrading in overeenstemming met de installatievoorschriften.
• Wijzig de kenmerken van dit apparaat niet of probeer dit niet te doen. Dit kan uw veiligheid in het gedrang brengen.
• Reparaties mogen enkel door een erkend technicus worden uitgevoerd.
• Schakel de afzuigkap altijd uit vooraleer het schoonmaken of onderhoud uit te voeren.
• Gebruik nooit stoom- of hogedrukreinigers op het apparaat om dit te reinigen (eisen met betrekking tot elektrische veiligheid).

Risico voor stikken

- De regelgeving met betrekking tot de luchtafvoer moet worden gerespecteerd. De lucht mag niet afgevoerd worden naar een kanaal dat wordt gebruikt voor het afzuigen van rookgassen van verbrandingsapparaten (geldt niet voor apparaten die enkel de lucht naar de ruimte terugsturen).

NL 1 / TER ATTENTIE VAN DE GEBRUIKER

- Een goede ventilatie van de ruimte moet worden verzekerd wanneer de kap gelijktijdig wordt gebruikt met apparaten die met gas of andere brandstoffen werken (geldt niet voor apparaten die enkel de lucht naar de ruimte terugsturen).

Brandgevaar

• Het is verboden te flamberen of een gasvuur te gebruiken zonder kookgerei onder de afzuigkap (de afgezogen vlammen kunnen het apparaat beschadigen).
• Bij frituren onder het apparaat moet dit voortdurend onder toezicht staan. Oliën en vetten die op hoge temperaturen worden gebracht, kunnen ontbranden.
• Respecteer de frequentie van het schoonmaken en het vervangen van de filters. De ophoping van vetafzettingen kan brand veroorzaken.
• Het gebruik boven een warmtebron met brandstof (hout, kolen ...) is niet toegestaan.

1 / TER ATTENTIE VAN DE GEBRUIKER

NL

- Wanneer de kap boven een gastoestel wordt geplaatst, moet de minimale afstand tussen het tafelbladoppervlak en de onderkant van de kap minstens 70 cm zijn. Als de instructies van de kookplaat geïnstalleerd onder de afzuigkap een grotere afstand dan 70 cm aangeven, dan moet daar rekening mee worden gehouden.

Attentie

! neer de keuken verwarmd wordt door een apparaat dat aangesloten is op een schoorsteen (bijvoorbeeld een kachel), dan dient de afzuigkap te worden geïnstalleerd in de functie recirculatie. Gebruik de afzuigkap niet zonder filtercassettes.

U dient te zorgen voor goede ventilatie wanneer de afzuigkap gebruikt wordt samen met andere apparaten die functioneren op gas of een andere brandstof.

1 / TER ATTENTIE VAN DE GEBRUIKER

NL

• MILIEUBESCHERMING

— De verpakkingsmaterialen van dit apparaat zijn recycleerbaar. Zorg ervoor dat ze gerecycleerd worden en lever een bijdrage aan het behoud van ons milieu door ze de in de containers van uw gemeente te deponeren die daarvoor bestemd zijn.
— Het apparaat zelf bevat ook recycleerbare materialen, reden waarom het voorzien is van

dit logo dat aangeeft dat de apparatuur niet samen met ander afval dient te worden weggeworpen. Wanneer u daarnaar handelt, zal de recyclage van de apparatuur, die georganiseerd wordt door de fabrikant, onder de best mogelijke omstandigheden plaatsvinden in overeenstemming met Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur. Neem contact op met uw gemeente of met uw winkelier om te vernemen waar zich de dichtstbijzijnde inzamelpunten bevinden voor afgedankte apparatuur. — Wij danken u voor uw medewerking aan de bescherming van ons milieu.

Attentie

De installatie dient uitsluitend uitgevoerd te worden door gekwalificeerde installateurs en monteurs.

Attentie

Voordat u de filtercassette voor de eerste keer gaat gebruiken, dient u de beschermlaag te verwijderen.

NL 1 / TER ATTENTIE VAN DE GEBRUIKER

• BESCHRIJVING VAN HET APPARAAT

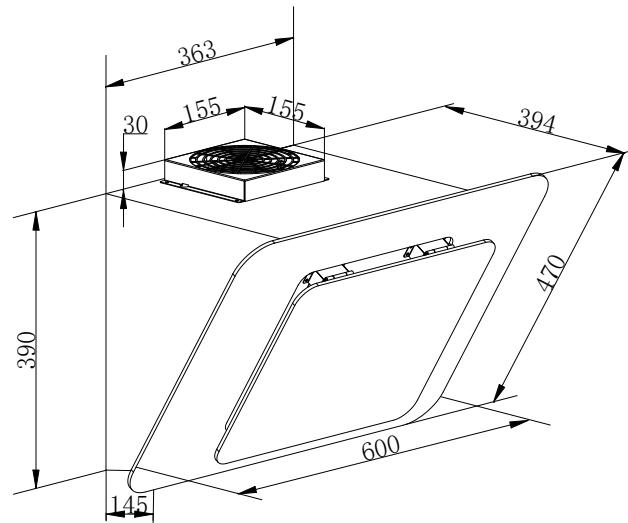

363 30 155 155 394 390 470 600 145

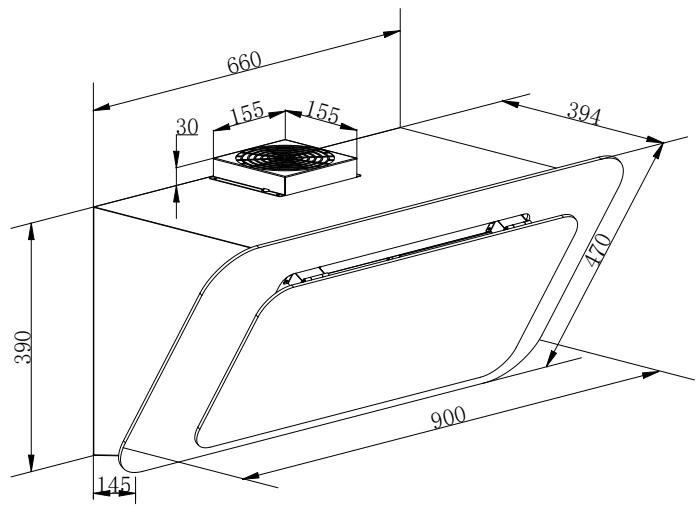

660 30 155 155 394 390 170 900 145

2 / INSTALLATIE VAN HET APPARAAT

NL

- Deafzuigkap monteren

—De afzuigkap moet op een afstand van 65-75cm (26-30inch) van het kookoppervlak geplaats worden voor het beste effect.

- Recyclingmodus

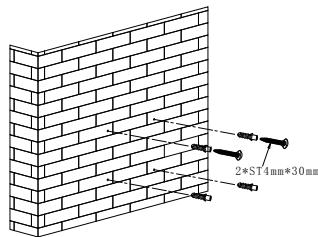

1. Boor vier gaten van 8 mm in de juiste horizontale positie op het stevige deel van de muur, overeenkomstig het middelpunt van het gat voor het ophangen op de achterkant van de afzuigkap. Zie foto 2.
2. Steek de pluggen in de gaten die u voor de behuizing van de afzuigkap geboord hebt, draai 2 ondersteuningsschroeven ST4*30 mm half in, laat ze 2 mm uit de muur steken. Zie foto 2.
3. Hang de afzuigkap op de ondersteuningsschroeven. Draai ST4*30 mm schroeven in de veiligheidsgaten en draai ze volledig vast, om te verzekeren dat de afzuigkap goed vast hangt. Opmerking: De twee veiligheidsontluchtingen bevinden zich op de achterkant van de behuizing en hebben een diameter van 6 mm. Zie foto 3.
4. Installeer het koolstofffilter aan beide kanten van de motor

Opmerking

De twee veiligheidsontluchtingen bevinden zich op de achterkant van de behuizing en hebben een diameter van 6 mm

Opmerking

—Elke installatie moet uitgevoerd worden door een erkende elektricien of een competent persoon.

—Sluit het rookgassysteem van de afzuigkap niet aan op een bestaand ventilatiesysteem, dat gebruikt wordt voor een ander apparaat, zoals een straalkachel, gaskachel, heteluchtkachel.

—De hoek van de bocht van het ventilatiekanaal mag niet minder dan 120° zijn; u moet de leiding horizontaal plaatsen of, ander, moet de leiding omhoog gaan vanaf het begin en naar een buitenmuur geleid worden.

75cm 65cm

Pic 1

—Zorg er na installatie voor dat de afzuigkap waterpas hangt, om het verzamelen van vet op het einde te voorkomen. Zie foto 5.

Advies over het besparen van energie

Om optimaal gebruik te maken van uw apparaat, beperkt u de lengte van het rookgaskanaal en het aantal bochten in het kanaal tot het absolute minimum.

- Evacuatie naar buiten (optioneel)

1. Boor gaten van 8mm in de juiste horizontale positie op het stevige deel van de muur, overeenkomstig het middelpunt van het gat voor het ophangen op de achterkant van de afzuigkap. Zie foto 2.
2. Steek de pluggen in de gaten die u voor de behuizing van de afzuigkap geboord hebt, draai 2 ondersteuningsschroeven ST4*30 mm half in, laat ze 2 mm uit de muur steken.
3. Verwijder de metalen veiligheidshandgreep bovenop de luchtuitlaat.
4. Sluit de verlengslang (niet inbegrepen) aan op de luchtuitlaat.
5. Hang de afzuigkap op de ondersteuningsschroeven. Draai ST4*30 mm schroeven in de veiligheidsgaten en draai ze volledig vast, om te verzekeren dat de afzuigkap goed vast hangt. Opmerking: De twee veiligheidsontluchtingen bevinden zich op de achterkant van de behuizing en hebben een diameter van 6 mm.
6. Bevestig de vlakke beugel achter de schoorsteen buiten.
7. Bevestig de schoorstenen op de afzuigkap. Til de bovenste schoorsteen tot tegen het plafond en bevestig deze op de beugel met de schroeven.

Opmerking

We raden het gebruik van

schoorsteenkit ACT-252X aan, die afzonderlijk verkocht wordt.

- Hoe het bedieningspaneel gebruiken

1. Druk op de knop “①”, de knop voorhet “in-” en “uitschakelen” van de afzuigkap.
2. Blijf de knop “♂” ingedrukt houden, de motorDraait laag / gemiddeld / hoog / laag /gemiddeld..., de snelheid wisselt; en hetLED-display zal dit aangeven als 1-2-3-1-2...achtereenvolgens.
3. Druk op de knop “-”, het lampje brandt, drukopnieuw op de knop, het lampje gaat uit, blijfde knop ingedrukt houden, de lampjes gaat aan/uitachtereenvolgens.
4. Wanneer de afzuigkap in werking is en er op de knop“ ⏻” gedrukt wordt, zal de afzuigkap overschakelen naar de statuswerking aan halve kracht (de duur voor werking aan halve kracht is 9 min) en daarna zal het LED-display“9-8-7...-1-0” weergeven, wanneer“0” aangegeven wordt, zal de afzuigkap automatisch uitgeschakeld zijn. Alsu de knop “Timer” blijft indrukken, schakelt de afzuigkap over naar of sluit deze de functie “Timer” uit.

4 / ONDERHOUD EN REINIGING VAN HET APPARAAT

NL

Attentie

Koppel het apparaat los van het stroomnet voordat u overgaat tot onderhoud en reiniging van het apparaat. Een periodieke reiniging is een garantie voor goed functioneren, een goed rendement en een lange levensduur.

Attentie

Niet opvolgen van de instructies voor schoonmaken van apparaat en filters kan leiden tot brand. Volg de instructies voor onderhoud strikt op.

• REINIGING VAN DE FILTERCASSETTES

Na ongeveer 30 uur gebruik of minimaal eenmaal per maand dienen de filters te worden schoongemaakt.

Gebruik een borstel, warm water en een mild wasmiddel. Spoel ze schoon en maak ze zorgvuldig droog voordat u ze teruggeplaatst.

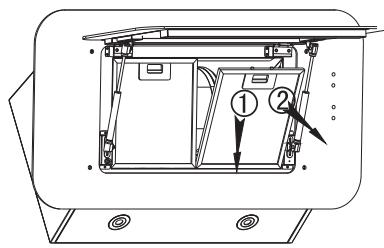

— Kantel de filtercassette naar beneden.

• VERVANGING VAN HET KOOLSTOFFILTER (optioneel)

Vervang het telkens na ongeveer 120 uur gebruik.

— Verwijder de filtercassettes.

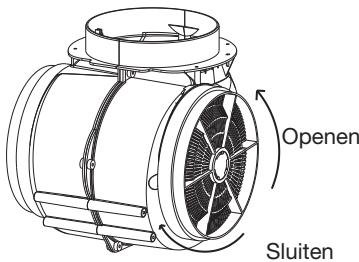

— Draai het koolstofffilter om het te verwijderen.

— Volg de omgekeerde procedure om het filter opnieuw te plaatsen.

— Plaats opnieuw de filtercassettes.

Openen Sluiten

NL 4 / ONDERHOUD EN REINIGING VAN HET APPARAAT

• REINIGING VAN DE BUITENZIJDE

Voor de reiniging van de buitenzijde van de afzuigkap gebruikt u water met zeep; gebruik geen poetsmiddelen of schuurmiddelen, noch schuursponsjes of borstels. Veeg het schoon met een zachte vochtige doek.

• VERVANGING VAN HET LAMPJE

Het verlichtingssysteem kan niet door de gebruikervervangenworden: neem in geval van storingen contact op met de servicedienst.

4 / ONDERHOUD EN REINIGING VAN HET APPARAAT

NL

Attentie

Voordat u hiermee begint, dient u de afzuigkap spanningsvrij te maken door de stekker uit het stopcontact te verwijderen of door de stroomonderbreker om te zetten.

• ONDERHOUD VAN HET APPARAAT

ONDERHOUD	DAT MOET U DOEN	TE GEBRUIKEN PRODUCTEN/ACCESSOIRES
Behuizing en accessoires	Gebruik nooit metalen schuursponsjes, schuurmiddelen of te harde borstels.	Om de behuizing en het lichtvenster schoon te maken gebruikt uuitsluitend commerciële schoonmaakmiddelen opgelost in water, daarna spoelt u ze schoon met water en droogt ze met een zachte doek.
Filtercassette	Dit filter absorbeert de vettige dampen en het stof. Dit is het element dat voor een groot deel zorgt voor de doeltreffendheid van afzuigkap. Voor hardnekkige vlekken gebruikt u een niet schurende crème en schoon water.	Reinig met een commercieelschoonmaakproduct, spoel af met overvloedig water en maak droog. Ze kunnen verticaal geplaatst in een vaatwasmachine worden schoongemaakt.(Laat die niet in cntact komen met vuile vaat of zilver bestek).
Filter van actieve koolstof	Dit filter houdt de luchtjes vast en dient, afhankelijk van het gebruik, minimaal eenmaal per jaar vervangen te worden.Bestel deze filters bij uw winkelier (met het referentienummer dat staat aangegeven op het plaatje met technische gegevens dat zich aan de binnenzijde van de afzuigkap bevindt) en noteer de datum van vervanging.

NL 5 / AFWIJKEND FUNCTIONEREN

SYMPTOMEN	OPLOSSING
De afzuigkap functioneert niet ...	Controleer of:• er een stroomonderbreking is.• er een snelheid is geselecteerd.
Het rendement van de afzuigkap is onvoldoende ...	Controleer of:• de geselecteerde snelheid van de motor voldoende is voor de hoeveelheid geproduceerde rook en waterdamp.• de keuken voldoende geventileerd wordt, zodat er lucht binnenkomen kan.• het koolstofffilter niet versleten is (afzuigkap in recirculatiefunctie).
De afzuigkap is tijdens functioneren stil komen te staan.	Controleer of:• er een stroomonderbreking is.• de omnipolaire schakelaar wellicht omgezet is.

Werkzaamheden die aan de machine dienen te worden uitgevoerd, moeten gedaan worden:

— door de distributeur,
— of door een andere gekwalificeerde technicus die daartoe door de fabrikant bevoegd is. Wanneer u contact opneemt, geef dan alle gegevens van de machine door (model, type en serienummer). Deze gegevens zijn te vinden op het identificatieplaatje van de machine.
