GEBRUIKSAANWIJZING BHV1674IB BRANDT

Met het doel onze producten voortdurend te verbeteren, behouden wij ons het recht voor om de technische, functionele of esthetische eigenschappen, die te maken hebben met nieuwe technische ontwikkelingen, zonder kennisgeving vooraf te wijzigen. Belangrijk: Voordat u het apparaat in gebruik neemt, dient u deze handleiding voor installatie en gebruik aandachtig door te lezen zodat u zo snel mogelijk vertrouwd raakt met het functioneren ervan.

+ Veiligheidsaanwijzingen 86 + Zorg voor het milieu 92 + Beschrijving van het apparaat 93

2 / INSTALLATIE VAN HET APPARAAT

+ Montage van de afzuigkap 94

3 / GEBRUIK VAN HET APPARAAT

+ Beschrijving van de bedieningselementen 96

4 / ONDERHOUD EN REINIGING VAN HET APPARAAT

+ Reiniging van de filtercassettes 97 + Vervanging van het koolstoffilter 97 + Reiniging van de buitenzijde 98 + Vervanging van het lampje 98 + Onderhoud van het apparaat 99 5 / AFWIJKEND FUNCTIONEREN 100 6 / TECHNISCHE DIENST 101

Belangrijk Bewaar deze handleiding bij het apparaat. Wanneer u het apparaat aan iemand verkoopt of schenkt, zorg er dan voor dat u de gebruikershandieiding erbij geeft. Wij verzoeken u deze aanwijzingen door te lezen voordat u het apparaat gaat gebruiken. Zij zin opgesteld denkend aan uw veiligheid en die van andere personen. Veiligheïd en belangrijke À voorzorgsmaatregelen Deze handleiding is ook beschikbaar op de website van het merk Brandt. Lees deze instructies vé6r installatie en gebruik van uw apparaat. Ze zijn geschreven voor uw veiligheid en die van anderen. Bewaar deze handleiding bij uw apparaat. Indien het apparaat wordt doorverkocht of overgedragen aan een andere persoon, zorg er dan voor dat de handleiding wordt meegeleverd. e In het belang van de voortdurende verbetering van onze producten behouden wij ons het recht voor om technische, functionele of esthetische veranderingen in hun kenmerken toe te passen met betrekking tot technische verbeteringen. e Om in de toekomst gemakkelijk de apparaatreferenties te kunnen vinden, raden wij u aan deze op de pagina "Klantenservice" te noteren.

Belangrijke voorzorgsmaatregelen e Dit apparaat is ontworpen om te worden gebruikt in de woning. Gebruik het niet voor commerciële of industriële doeleinden of voor andere doeleinden dan waarvoor het is bestemd. e Pak na ontvangst het toestel uit of laat dit onmiddellijk uitpakken. Controleer het algemeen aanzicht. Laat eventuele opmerkingen noteren op de vrachtbrief waarvan u een kopie bewaart. e Dit apparaat kan worden gebruikt door kinderen van minstens 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke handicap of gebrek aan ervaring of kennis, indien deze goed onder toezicht staan of duidelijke instructies hebben ontvangen voor het veilig gebruik van de machine en zich bewust zijn van de risico's. Kinderen mogen niet met het apparaat spelen. Schoonmaak en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht. e Let op: Toegankelijke delen van dit apparaat kunnen heet worden bij gebruik met kookapparatuur.

Elektrische gevaren e Vooraleer zich toegang te verschaffen tot de aansluitklemmen, moeten alle voedingscircuits worden verbroken. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant zelf, de klantenservice of een bevoegd technicus om elk gevaar te voorkomen. e Het ontkoppelen kan worden verkregen via een toegankelijk stopcontact of met een schakelaar in de vaste bedrading in overeenstemming met de installatievoorschriften. e Wijzig de kenmerken van dit apparaat niet of probeer dit niet te doen. Dit kan uw veiligheid in het gedrang brengen. e Reparaties mogen enkel door een erkend technicus worden uitgevoerd. e Schakel de afzuigkap altijd uit vooraleer het schoonmaken of onderhoud uit te Voeren. e Gebruik nooit stoom- of hogedrukreinigers op het apparaat om dit te reinigen (eisen met betrekking tot elektrische veiligheid).

e Het ontkoppelen kan worden verkregen via een toegankelijk stopcontact of met een schakelaar in de vaste bedrading in overeenstemming met de installatievoorschriften. e Wijzig de kenmerken van dit apparaat niet of probeer dit niet te doen. Dit kan uw veiligheid in het gedrang brengen. e Reparaties mogen enkel door een erkend technicus worden uitgevoerd. e Schakel de afzuigkap altijd uit vooraleer het schoonmaken of onderhoud uit te Voeren. e Gebruik nooit stoom- of hogedrukreinigers op het apparaat om dit te reinigen (eisen met betrekking tot elektrische veiligheid). Risico voor stikken e De regelgeving met betrekking tot de luchtafvoer moet worden gerespecteerd. De lucht mag niet afgevoerd worden naar een kanaal dat wordt gebruikt voor het afzuigen van rookgassen van verbrandingsapparaten (geldt niet voor apparaten die enkel de lucht naar de ruimte terugsturen).

e Een goede ventilatie van de ruimte moet worden verzekerd wanneer de kap gelijktijdig wordt gebruikt met apparaten die met gas of andere brandstoffen werken (geldt niet voor apparaten die enkel de lucht naar de ruimte terugsturen). Brandgevaar e Het is verboden te flamberen of een gasvuur te gebruiken zonder kookgerei onder de afzuigkap (de afgezogen vlammen kunnen het apparaat beschadigen). e Bi frituren onder het apparaat moet dit voortdurend onder toezicht staan. Oliën en vetten die op hoge temperaturen worden gebracht, kunnen ontbranden. e Respecteer de frequentie van het schoonmaken en het vervangen van de filters. De ophoping van vetafzettingen kan brand veroorzaken. e Het gebruik boven een warmtebron met brandstof (hout, kolen ..) is niet toegestaan.

e Wanneer de kap boven een gastoestel wordt geplaatst, moet de minimale afstand tussen het tafelbladoppervlak en de onderkant van de kap minstens 70 cm zijn. Als de instructies van de kookplaat geïnstalleerd onder de afzuigkap een grotere afstand dan 70 cm aangeven, dan moet daar rekening mee worden gehouden. Attentie eer de keuken verwarmd wordt door een apparaat dat aangesloten is op een schoorsteen (bijvoorbeeld een kachel), dan dient de afzuigkap te worden geïnstalleerd in de functie recirculatie. Gebruik de afzuigkap niet zonder filtercassettes. U dient te zorgen voor goede ventilatie wanneer de afzuigkap gebruikt wordt samen met andere apparaten die functioneren op gas of een andere brandstof.

+ MILIEUBESCHERMING — De verpakkingsmaterialen van dit apparaat zin recycleerbaar. Zorg ervoor dat ze gerecycleerd worden en lever een bijdrage aan het behoud van ons milieu door ze de in de containers van uw gemeente te deponeren die daarvoor bestemd zijn. — Het apparaat zelf bevat ook recycleerbare materialen, reden waarom het voorzien is van dit logo dat aangeeft dat de apparatuur niet samen met ander afval dient te worden weggeworpen. Wanneer u daarnaar handelt, zal de recyclage van de apparatuur, die georganiseerd wordt door de fabrikant, onder de best mogelike omstandigheden plaatsvinden in overeenstemming met Europese richtlin 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur. Neem contact op met uw gemeente of met uw winkelier om te vernemen waar BE zic de dichistbizinde inzamelpunten bevinden voor afgedankte apparatuur. — Wij danken u voor uw medewerking aan de bescherming van ons milieu. Attentie De installatie dient uitsluitend uitgevoerd te worden door gekwalificeerde installateurs en monteurs. Attentie Voordat u de filtercassette voor de eerste keer gaat gebruiken, dientu de beschermlaag te verwijderen.

- Deafzuigkap monteren —De afzuigkap moet op een afstand van 65-75cm (26-30inch) van het kookoppervlak geplaats worden voor het beste effect. Recyclingmodus

1. Boor vier gaten van 8 mm in de juiste

horizontale positie op het stevige deel van de muur, overeenkomstig het middelpunt van het gat voor het ophangen op de _ achterkant van de afzuigkap. Zie foto 2. Pie 1

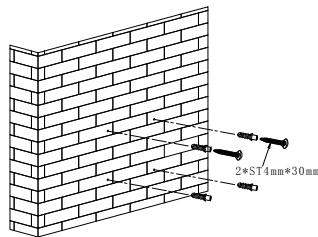

2. Steek de pluggen in de gaten die u voor Ê

de behuizing van de afzuigkap geboord E hebt, draai 2 ondersteuningsschroeven E ST4*30 mm half in, laat ze 2 mm uit de muur =

3. Hang de afzuigkap op de

ondersteuningsschroeven. Draai ST4*30 mm schroeven in de velligheidsgaten en draai ze volledig vast, om te verzekeren dat de afzuigkap goed vast hangt. Opmerking: De twee veiligheidsontluchtingen bevinden zich op de achterkant van de behuizing en hebben een diameter van 6 mm. Zie foto 3.

4. Installer het koolstoffilter aan beide

kanten van de motor Opmerking De twee veiligheidsontluchtingen bevinden zich op de achterkant van de behuizing en hebben een diameter van 6 mm Opmerking —Elke installatie moet uitgevoerd worden door een erkende elektricien of een competent persoon. —Sluit het rookgassysteem van de afzuigkap niet aan op een bestaand ventilatiesysteem, dat gebruikt wordt voor een ander apparaat, zoals een straalkachel, gaskachel, heteluchtkachel. —De hoek van de bocht van het ventilatiekanaal mag niet minder dan 120° zijn; u moet de leiding horizontal Right Wrong plaatsen of, ander, moet de leiding Pie 5 omhoog gaan vanaf het begin en naar een buitenmuur geleid worden.

—Zorg er na installatie voor dat de afzuigkap waterpas hangt, om het verzamelen van vet op het einde te voorkomen. Zie foto 5. hole for_ inside chimney hole for cooker hood QI Advies over het besparen van energie hole for outside chimney Om optimaal gebruik te maken van uw apparaat, beperkt u de lengte van het rookgaskanaal en het aantal bochten in het kanaal tot het absolute minimum. safety hole Pic 6 - Evacuatie naar buïten (optioneel)

1. Boor gaten van 8mm in de juiste

horizontale positie op het stevige deel van de muur, overeenkomstig het middelpunt van het gat voor het ophangen op de achterkant van de afzuigkap. Zie foto 2.

2. Steek de pluggen in de gaten die u voor de

behuizing van de afzuigkap geboord hebt, draai 2 ondersteuningsschroeven ST4*30 Pie7 mm half in, laat ze 2 mm uit de muur steken. _— inside chimney

3. Verwider de metalen M outside chimey bracket

veiligheidshandgreep bovenop de D — luchtuitlaat. . . outside chimney

4. Sluit de verlengslang (niet inbegrepen) aan —_—_——

5. Hang de afzuigkap op de

ondersteuningsschroeven. Draai ST4"30 mm schroeven in de veiligheidsgaten en draai ze Pic 8 volledig vast, om te verzekeren dat de afzuigkap goed vast hangt. Opmerking: De twee velligheidsontiuchtingen bevinden zich op de achterkant van de behuizing en hebben een diameter van 6 mm. _ 6.Bevestig de viakke beugel achter de schoorsteen buiten.

7. Bevestig de schoorstenen op de

afzuigkap. Til de bovenste schoorsteen tot tegen het plafond en bevestig deze op de beugel met de schroeven. Opmerking We raden het gebruik van schoorsteenkit ACT-252X aan, die Pic 9 afzonderlÿk verkocht wordt.

+ Hoe het bedieningspaneel gebruiken

1. Druk op de knop “(D)”, de knop voorhet

“in-” en “uitschakelen” van de afzuigkap. -0-

2. Blijf de knop “&. ” ingedrukt houden, de

motorDraait lag / gemiddeld / hoog / laag Igemiddeld.… de snelheid wisselt; en hetLED-display zal dit aangeven als [] 1-2-8-1-2...achtereenvolgens.

8. Druk op de knop “:0:", het lampje brandt,

drukopnieuw op de knop, het lampje gaat uit, blifde knop ingedrukt houden, de & lampjes gaat aan/uitachtereenvolgens.

4. Wanneer de afzuigkap in werking is en er

op de knop“{©” gedrukt wordt, zal de afzuigkap overschakelen naar de (O] statuswerking aan halve kracht (de duur voor werking aan halve krach is 9 min) en daama zal het LED-display“9-8-7..-1-0” weergeven, … wanneer“0” aangegeven wordt, zal de afzuigkap automatisch uitgeschakeld zin. Alsu de knop “Timer” blift indrukken, schakeït de afzuigkap over naar of sluit deze de functie “Timer” uit.

Attentie Koppel het apparaat los van het stroomnet voordat u overgaat tot onderhoud en reiniging van het apparaat. Een periodieke reiniging is een garantie voor goed functioneren, een goed rendement en een lange levensduur. Attentie Niet opvolgen van de instructies voor schoonmaken van apparaat en filters kan leiden tot brand. Volg de instructies voor onderhoud strikt op.

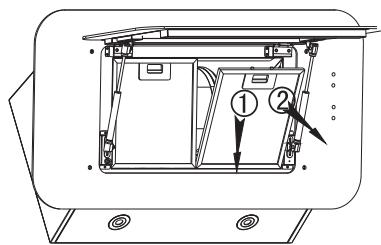

FILTERCASSETTES Na ongeveer 30 uur gebruik of minimaal eenmaal per maand dienen de filters te worden schoongemaakt. Gebruik een borstel, warm water en een mild_wasmiddel. Spoel ze schoon en maak ze zorgvuldig droog voordat u ze teruggeplaatst. + Demontage van de filtercassette — Draai de hendel die in de filtercassette is aangebracht. — Kantel de filtercassette naar beneden.

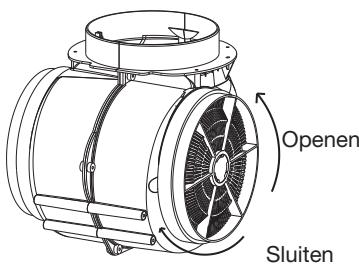

f\— — Volg de omgekeerde procedure om het = Siuiten filter opnieuw te plaatsen. Vervang het telkens na ongeveer 120 uur gebruik. — Verwijder de filtercassettes. — Draai het koolstoffiter om het te verwideren. — Plaats opnieuw de fitercassettes.

Voor de reiniging van de buitenzijde van de afzuigkap gebruikt u water met zeep; gebruik geen poetsmiddelen of schuurmiddelen, noch schuursponsjes of borstels. Veeg het schoon met een zachte vochtige doek.

+ VERVANGING VAN HET LAMPJE

Het verlichtingssysteem kan niet door de gebruikervervangenworden: neem in geval van storingen contact op met de servicedienst.

Attentie Voordat u hiermee begint, dient u de afzuigkap spanningsvrij te maken door de stekker uit het stopcontact te verwijderen of door de stroomonderbreker om te zetten.

TE GEBRUIKEN PRODUCTEN/ACCESSOIRES | Behuizing en accessoires Gebruik nooit metalen schuursponsies, schuurmiddelen of te harde borstels. Om de behuizing en het lichtvenster schoon te maken gebruikt u uitsluitend commercièle schoonmaakmiddelen opgelost in water, daarna spoelt u ze schoon met water en droogt ze met een zachte doëk. Filtercassette Dit filter absorbeert de vettige dampen en het stof. Dit is het element dat voor een groot deel zorgt voor de doeltreffendheid van afzuigkap. Voor hardnekkige vlekken gebruikt u een niet schurende crème en schoon water. Reinig met een commercieel schoonmaakproduct, spoel af met overvloedig water en maak droog. Ze kunnen verticaal geplaatst in een vaatwasmachine worden schoongemaakt. zilver bestek). Filter van actieve koolstof Dit filter houdt de luchtjes vast en dient, afhankelijk van het gebruik, minimaal eenmaal per jaar vervangen te worden. Bestel deze filters bij uw winkelier (met het referentienummer dat staat aangegeven op het plaatje met technische gegevens dat zich aan de binnenzijde van de afzuigkap bevindt) en noteer de datum van vervanging.

5 / AFWIJKEND FUNCTIONEREN SYMPTOMEN OPLOSSING De afzuigkap functioneert niet … Controleer of: + er een stroomonderbreking is. + er een snelheid is geselecteerd. Het rendement van de afzuigkap is onvoldoende … Controleer of: + de geselecteerde snelheid van de motor voldoende is voor de hoeveelheid geproduceerde rook en waterdamp. + de keuken voldoende geventileerd wordt, zodat er lucht binnenkomen kan. + het koolstoffilter niet versleten is (afzuigkap in recirculatiefunctie). De afzuigkap is tijdens functioneren stil komen te staan. Controleer of: + er een stroomonderbreking is. + de omnipolaire schakelaar wellicht omgezet is.

6 / TECHNISCHE DIEN Werkzaamheden die aan de machine dienen te worden uitgevoerd, moeten gedaan worden: — door de distributeur, — of door een andere gekwalificeerde technicus die daartoe door de fabrikant bevoegd is. Wanneer u contact opneemt, geef dan alle gegevens van de machine door (model, type en serienummer). Deze gegevens zijn te vinden op het identificatieplaatje van de machine.

Ecodesign Informatie / Technische Productfiche Dit apparaat voldoet aan de voorziene verordeningen (EU) 65/2014 en 66/2014 van de Europese Commissie over de eisen van de ecologisch ontwerp en energie-labeling Symbool__ Waarde Toestel ex Brandt IModelnummer BHVIG7AIB [sarijks energieverbruik aec [223 Jewmannum Energie efficientie-index EE Es Mieistoffen dynamische efficiëntie-index FDE B16 Verlichting efficiëntie-index LE CCE et fitering-efficientie GE __fss | [ijasfactor verhoging os F IMaximale volumetrische luchtstroom van de afzuigkap CR CR Volumetrische luchtstroom op zijn het beste efficiëntiepunt Que 251 [mAh Statische druk op het beste punt van de efficiëntie NES P Stroomverbruik op het beste punt van de efficntie We [652 [w INominaal energieverbruik van verichtingsysteem TR E] m JGemiddelde vertichtingssterkte van het verlichtingsystem Eu [75 Luxw Stroomverbruik in uit-modus Pe F [w Stroomverbruik in standby-modus P. o37 [w Volumetrische luchtstroom tijdens maximale snelheid insteling in de normale modus | M719 [my [Volumetrische luchtstroom tidens de minimale snelheïdsinstelling in de normale modus |- 172,4 m/h [Volumetrische luchtstroom in de intensieve/Boost modus L- Es m/h (Geluidsvermogen emissies bij de instelling van de maximumsnelheid in de normale modus|- 61 dB(Luvs) Geluidsvermogen emissies bij de instelling van de minimumsnelheid in de normale modus |- pr asus) (Geluidsvermogen emissies in de intensieve/Boost modus F F Bus)

chnische Productfiche Symbool__ Waarde Toestel [Merk Brandt Modeinummer BHV1974IB Haarijks energieverbruik Que 61 Jewrannum Energie effciéntie-index EE es | Miveistorfen dynamische efficiëntie-index EE fs | Merichting effciéntie-index LE B22 | [Ver fitering-efficientie Ge fo | Fijasfactor verhoging CE E Maximale volumetrische Iuchtstroom van de afzuigkap Qu 433 [m/n [Volumetrische luchtstroom op zijn het beste efficiéntiepunt Que 289 [m/n Statische druk op het beste put van de efficiëntie P fi P Stroomverbruik op het beste punt van de efficientie We [os |w INominaal energieverbruik van verlichtingsysteem CR Bo w [Gemiddelde verichtingssterkte van het verichtingsystem Ensss [106 Luxw Stroomverbruik in uit-modus P. F w Stroomverbruik in standby-modus P. bc: |w Volumetrische luchtstroom tijdens maximale snelheid insteling in de normale modus | 5433 [mn IVolumetrische luchtstroom tijdens de minimale snelheidsinstelling in de normale modus |- 187,9 m/h [Volumetrische luchtstroom in de intensieve/Boost modus E = m°/h IGeluidsvermogen emissies bij de instelling van de maximumsnelheid in de normale modus|- 62 [dB(Lwa) (Geluidsvermogen emissies bi de instelling van de minimumsnelheid in de normale modus |- az [dBtna) JGeluidsvermogen emissies in de intensieve/Boost modus F F JeBtLwa)
