GEBRUIKSAANWIJZING AD1046X BRANDT

NL MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIJZINGEN

SV MONTERINGS- OCH BRUKSANVISNINGAR

U hebt een dampkap van BRANDT aangeschäft. Wij wilten u hier graag voor bedanken.

Onze onderzoeksteams haben voor u een neue generatie apparaten ontworpen die uitzonderlijk is door de kwaliteit, het ontwerp en de technologische vooruitgang. Bovendien getuigen ze van een unieke knowhow.

Uw neue dampkap van BRANDT kan harmonieus ingepast worden in uw keulen en combineert perfect de prestatie van het afzuien en het gebruiksgemak. Wij hebben ernaar gestreefd u een uitstekend product te bieden.

In het gamma van BRANDT producten vindt u ook een ruime keuze-aizuigkappen, die u kunt afstemmen op uw nieuwe dampkap van BRANDT.

Kijk op once site www.brandt.com waar u, naast nuttige en aanvullende informatatie, ook de LASTe nieuwigheden kunt vinden.

BRANDT

Wij streven voortdurend maar verbetering van荃 producten. Daarom behouden wij ons hetrecht voor om aan de technische, functionele of esthetische kenmerken van荃 producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen.

Belangrijk: Vóor installmente en gebruik van uw apparaat deze installmente- en gebruiksgids aandachtig lezen. U zult snel end raken aan de werkinq.

www.brandt.com

Inhoudsopgave

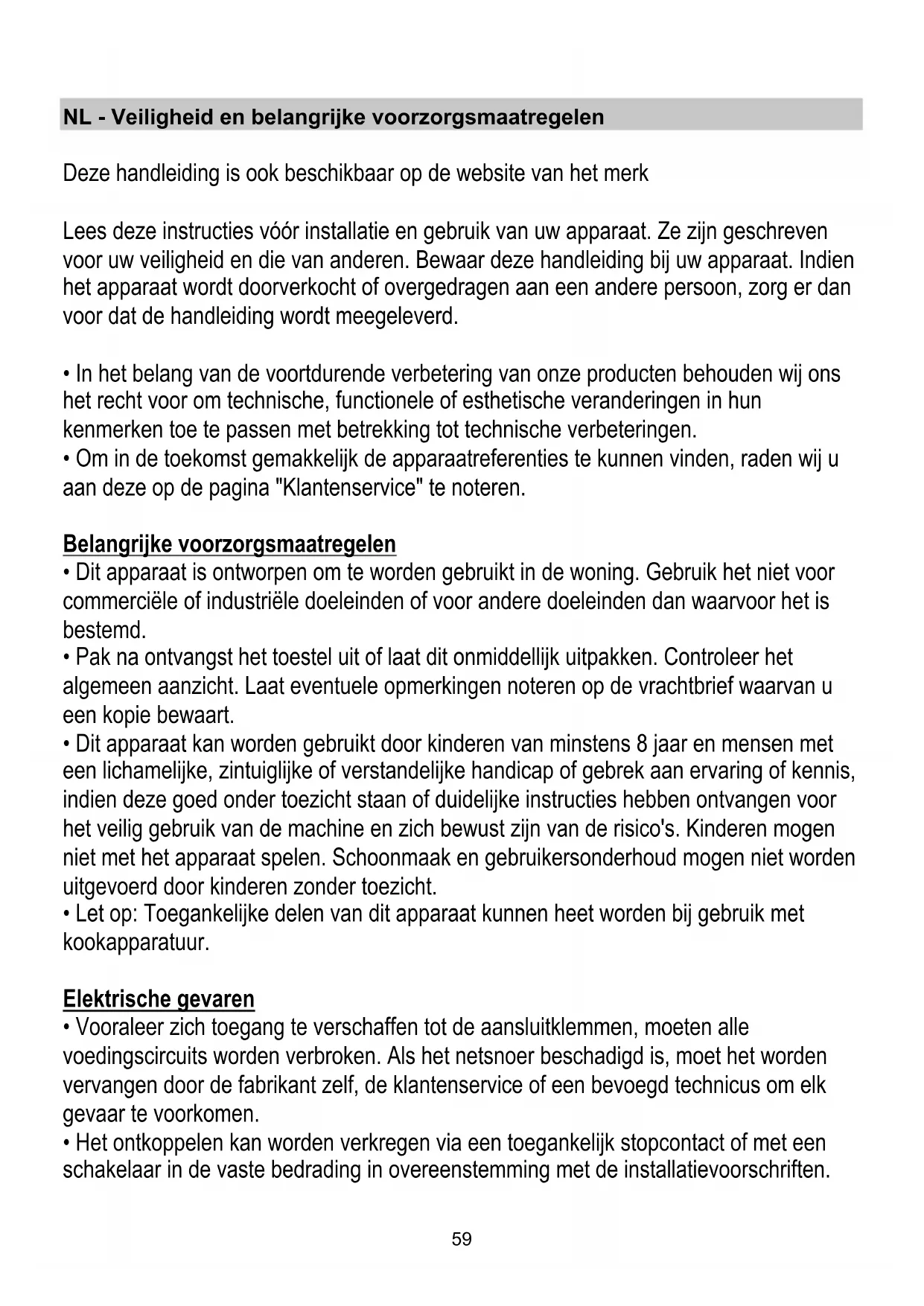

NL - Veiligkeit en belangrijke voorzorgsmaatregelen 59

Montagevoorschriften en gebruiksaanwizing 61

Het gebruik 61

Beschrijving van de wasemkap 61

Het installeren 61

Elektrische aansluiting 61
Montage 61

Werking 62

Onderhoud 62

Schoonmaak 62
Vetfilter 62
Koolstofffilter (alleen voor filterend apparaat) 62
Vervanging lampjes 63

Problemen en oplossingen 63

Servicedienst 63

Deze handleiding is ook beschikbaar op de website van het merk

Lees deze instructies voír installmentie en gebruik van uw apparaat. Ze zijn geschreveven voor uw verilgheid en die van anderen. Bewaar deze handleiding bij uw apparaat. Indien het apparaat worden doorverkocht of overgedragen aan een andere persoon, zorg er dan voor dat de handleiding worden meegeleverd.

• In het belang van de voortdurende verbetering van unsere producten behouden wij ons hetrecht voor om technische, functionele of esthetische veranderingen in hun kenmerken toe te passen met betrekking tot technische verbeteringen.
• Om in de toekomst gemakkelijk de apparaatreferenties te konnen vinden, raden wij u aan deze op de pagination "Klantenservice" te noteren.

Belangrijke voorzorgsmaatregelen

• Dit apparaat is ontworpen om te worden gezruikt in de woning. Gebruik het Niet voor commerciele of industrielle doeleinden of voor andere doeleinden dan waarvoor het is bestemd.
• Pak na ontvangst het toestel uit of LAST dit onmiddelijk uitpakken. Controller het algemeen aanzicht. Laat eventuele opmerkingen noteren op de vrachtbrief waarvan u een kopie bewaart.
• Dit apparaat kan worden gebruikt door kinderen van minstens 8aar en mensen met een lichamelijke, zintuiglijke of verstandelijk handicap of gebrek aan ervaring of kennis, indien deze goed onder toezicht staan of duidelijke instructies hebben ontvangen voor het veilig gebruik van de machine en zich bewust zijn van de risico's. Kinderen mogneniet met het apparaat spelen. Schoonmaak en gebruikersonderhoudogen Niet worden uitgevoerd door kinderen zonder toezicht.
• Let op: Toegankelijke delen van dit apparaat+kennen heet worden bij gebruik met kookapparatuur.

Elektrische gevaren

• Vooraleer zich toeing te verschaffen tot de aansluitklemmen, moeten alle voedingscircuits worden verb broken. Als het netsnoer beschadigd is,要去 het worden verrangen door de fabrikant zich, de klantenservice of een bevoegd technicus om elk gevaar te voorkommen.

• Het ontkoppelen kan worden verkreten via een toegankelijk stopcontact of met een schakelaar in de vaste bedrading in overeenstemming met de installmentevoorschriften.

• Wijzig de kenmerken van dit apparaat Niet of probeer dit Niet te doen. Dit kan uw veriligteid in het gedrang brengen.

• Reparaties mogen enkel door een erkend technicus worden uitgevoerd.
• Schakel de afzuigkap altijd uit Vooraleer het schoonmaken of onderhoud uit te voeren.
• Gebruik nooit stoom- of hagedrukreinigers op het apparaat om dit te reinigen (eisen met betrekking tot elektrische verilgheid).
• Het ontkoppelen kan worden verkreten via een toegankelijk stopcontact of met een schakelaar in de vaste bedrading in overeenstemming met de installmentevoorschriften.
• Wijzig de kenmerken van dit apparaat Niet of probeer dit Niet te doeen. Dit kan uw veriligteid in het gedrang brengen.
• Reparaties mogen enkel door een erkend technicus worden uitgevoerd.
• Schakel de afzuigkap altijd uit Vooraleer het schoonmaken of onderhoud uit te voeren.
• Gebruik nooit stoom- of hagedrukreinigers op het apparaat om dit te reinigen (eisen met betrekking tot elektrische verilgheid).

Risico voor stikken

• De regelgeving met betrekking tot de luchtafvoer要去 worden gerespecteerd. De lucht mag Niet afgevoerd worden maar een kanaal dat wordt gebruikt voor het afzuigen van rookgassen van verbrandingsapparaten (geldt Niet voor apparaten die enkel de lucht maar de ruimte terugsturen).
• Een goede ventilatie van de ruimte moet worden verzekerd wonneer de kap gewelijkijdig worden gezruikt met apparaten die met gas of andere brandstoffen werken (geldt nicht voor apparaten die enkel de lucht maar de ruimte terugsturen).

Brandgevaar

• Het is verboden te flamberen of een gasvuur te gebruiken zonder kookgerei onder de afzuigkap (de afgezogen vlammen konnen het apparaat beschadigen).
• Bij frituren onder het apparaat要去 dit voortdurend onder toezicht staan. Oliën en vetten die op hoge temperaturen worden gebracht, hunnen ontbranden.
• Respecteer de frequentie van het schoonmaken en het verrangen van de filters. De ophoping van vetafzettingen kan brand verooorzaken.
• Het gebruik boven een warmtebron met brandstof (hout, kolen ...) is nicht toegestaan.

Montagevoorschriften en gebruiksaanwizing

Opmerking: De details aangegeven met het teken (*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.

Het gebruik

De wasemkap is ontworpen voor het afzuiigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparatus

De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen maar buiten (afvoerpijp en bevestigingsbandjes Niet meegeleverd).

Filtrerende versie

Als het Niet möglich is de rook en kookdampen maar buiten af te voeren, kan de kap worden gebruikt als filterend apparaat, door de luchtgeleider F op de schouw en een of meer koolstofffilter/s (naargelang het model in Uw bezit) te monteren, de rook en dampen worden weeer teruggebracht in het vertrek via het bovenste rooster H.

Beschrijving van de wasemkap

afb.1

1. Bedieningspaneel
2. Vetfilter
3. Handgreep voor ontgrendeling van het vetfilter
4. Verlichting
5. Telescopische schouw

Het installeren

De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag nicht onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm ,in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gezogen.

Elektrische aansluiting

De netspanning要去 overeenkomen met de spanning vermeld op het etiket met eigenschappen, te vinden aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft,要去 deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installmentie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installmentie, Niet goed te bereiken, dan要去 er een tweepolige schakelaar worden geplaatst die volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentie! Alvorens de afzuigkap waar aan het voedingsnet aan te sluiten controllerer eerst of deze goed werkt, controllerer waarom.altijd of de voedingskabel goed is aangesloten.

Montage

Voor de installment:

• Controller of het aangeschafte product, qua afmetingen, geschikt is voor de gekozen installmentie plaat.
• Verwijder het/de koolstofffilter/s (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzugkap als filterend apparaat gebruikt worden.
• Controller of er, voor het vervoer, in de afzuiigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (^) , garantiebewijs (^) enz.), indien deze voorwerpen aanwezigং发展格局 en bewaar zegoed.
• Indien möglichk, ontkoppel en verwijder de meubelen onder en rond de installatione ruimte om de hinterwand / het plafond gemakkelijker te bereiken. Indien nicht möglichk alle betreffende onderdelen afdekken omdez te beschemen. Kies een vlak oppervlak plaats een aftscherming en zet hierop de wasemkap en de meegeleverde onderdelen.
• Controller tevens of er in de buurt van de installmentie ruimte (op een, ook met gemonteerde kap, goed bereikbare plaats) een stopcontact aanwezig is en of er de möglichkheid bestaat voor de verbinding aan een rookafvoer maar buiten (alleen voor het afzuiigende apparaat).
  Voer alle nodsige werkzaamheden op de muur uit (bijv.: een elektriciteitststopcontact en/of een doorvoeropening voor de afvoerpijp).

De afzuigkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moetECHter contact opgenomen worden met een gekwalificeerd technicus om u ervan te verzekeren dat de materialen geschicht�n voor het type muur/plafond. Het muur/plafond要去 stevig genoeg zich om het gewicht van de kap te dragen.

afb. 3-4

Verwijder de vetfilters.

1 Teken met een potlood een lijn, op de muur tot aan het plafond, die overeenkomt met de middellijn van het apparaat; dit vergemakkelijk de installmentie.
2 Houd de boormal gegen de muur: de verticale middellijn op de boormal要去 overeenkomen met de op de muur getekende middellijn. De onderste rand van de boormal要去 ook overeenkomen met de onderste rand van de kap.
3 Boor de gaten aangegeven op de boormal, plaats de muurpluggen voorzien van haken en regelschroeven..
4 Plaats de montagesteun van de schouwen op de muur bij het plafond, gebruik de montagesteun als mal (dekleine streep aan de bovenkant要去 overeenkomen met de van tevoren op de muur getrokken middelijn), teken 2 gaten met een potlood. Boor de gaten en steek de 2 muurpluggen in.

5 Bevestig de draagbeugel van de schouwen aan de wand met 2 schroeven.
6 Hang de kap aan de haken en lijn deze uit met de op de haken aanwezige regelschroeven.
7 Teken met een potlood de positie voor de 4 schroeven voor de definitieve bevestiging T en R.
8 Verwijder de kap en boor de gaten op de aangegeven punten (4× 08mm)
9 Steek de muurpluggen en 2 schroeven in de bovenste gaten, draai gedeeltek vast, de schroeven dienen als extra bevestiging.
10 Maak de kap weeer aan de muur vast.
11 Maak de 2 bovenste schroeven definitief vast en draai de 2 onderste schroeven vast.
12 Verbind een rookafvoerpijp (pijp en bevestigingsbandjes worden Niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotoreenheid. Het andere uiteinde van de pijp要去 worden aangesloten op een rookafvoermechanisme maar buiten, als de wasemkap als afzugapparaat gezrukt worden.
13 Als u de kap als filterend apparaat wilt gebruiken, bevestig de luchtgeber aan de draagbeugel van de schouwen en verbind het andere uiteinde van de pijp aan de aansluitring op de luchtgeber.
14 Maak de elektrische aansluiting.
15 Schuif het onderste schouwdeel omlaag om de afzuiggroep helemaal af te Dekken, totdat hij goed op+zijn plaats boven de wasemkap zit.
16 Hef de bovenste schouw en maak hem vast aan de draagbeugel van de schouwen met 2 schroeven.

Monteer het vetfilter wee terug.

Werking

De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van afzuiging en een schakelaar voor de verlichting van het fornuis.

In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt hebft aan te lately.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker uit het stopcontact te halen of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met bezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen UITSLUITEND een doeck die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. GEBRUIK GEEN

GEREEDSCHAPPEN OF INSTRUMENTEN OM TE

REINIGEN! Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging of reiniging van de filters nicht opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zich van oneskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter

Houdt de vetdeeltjes vast.

Het metalen vetfilter要去e enmaal per maand worden gereinigld met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperatures en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist Niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

afb.1

Koolstoffilter (alleen voor filterend apparaat) afb. 2

Houdt de lastige kookgeuren vast.

De verzadiging van de koolstofffilter vindtplaats na een min of meer langdurig gebruik en hangt af van de manier waarop wordt gekook en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden verrangen worden.

Het kan NIET gewassen of opniewu gebruikt worden

Verwijder de vetfilter(s).

Monteer de filters ter afdekking van de motor.

Controller of de pinnen R op het kanaal overeenkomen met de openings S; draai verwolgens maar rechts tot het vergrendeld is.

Ga voor demontage in omgekeerde volgorde te werk.

Brend de vetfilter(s) wee aan.

REINIGING EN ONDERHOUD VAN HET APPARAAT

Voor een goede bescherming van uw apparaten adviseren wij u onderhoudsproducten te gebruiken van Clearit.

De deskundigheid van professionals in Dienst van particulieren

Clearit biedt u professionele producten en oplossingen op maar voor het dagelijkns onderhoud van uw huishoudelijkke apparaten en uw keukens.

U vindt ze bij uw vaste detailhandelaar, waar vindt u ook een serie hulp- en verbruiksgoederen.

Vervanging lampjes

afb. 1

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

Vervang het beschadigde lampje met een lampje van hetzelfde soort zoals aangegeven op het typeplaatje of op het apparatusaat zich in de buurt van het lampje.

Om de lampehouser te bereiken verwijder de afdekking A.

Als de verlichting Niet werkt, controller dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2012/19/EC inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijkke gezondheid te voorkomen die anders zonden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbol op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Toestel ontworpen, getest en vervaardigd conform met:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tips voor een correct gebruik om de milieu-impact te verminderen: Schakel de kap in op minimumsnelheid wanner u begint te koken en LAST de kap nog enkele minuten ingeschakeld nadat u staat bent met koken. Verhoog de snelheid alleen wanner er veel rook of damp is en gebruik de maximumsnelheid alleen in extreme situations. Vervang de koolstofffilter(s) indien nodig om een goede efficiente voor het wegemen van geurtjes te behouden. Maak de vetfilter(s) indien nodig schoon om een goede efficiente van de vetfilter te behouden. Gebruik de maximale diameter van het leidingsystem zoals aangegeven in deze handleiding om de efficiente te optimaliseren en lawaai tot een minimum te beperken.

Problemen en oplossingen

PROBLEMEN OPLOSSING
De afzuigkap werkkt nicht...	Controller of: • er geen stroomstoring is. • een snugheid is geselecteerd.
De afzuigkap werkkt nicht voldoende...	Controller of: • de geselecteerde snugheid voldoende is voor de hoeveelheid vrijkomende rook en stoom. • de keuken voldoende is geventileerd. • Het afvoerbuizensystem zorgt voor een afname van de doeltreffendheid. Neem contact op met een gekwalificeerde technicus. • het kooffilter in goede staat is (voor afzuigkap met luchtzuivering).
De afzuigkap is plotseling gestopt	Controller of: • er geen stroomstoring is. • de veilighheidsschakelaar Niet is ingeschakeld.

Servicedienst

De eventuele ingrepen in de machine moeten worden uitgevoerd :

-of door uw vakhandelaar,
- of door een andere gekwalificeerd technicus van dit merk.

Tijdens het telefoneren, dient u de complete referentie op te Geven van uw machine (model,type,serienummer).

Deze informatatie staat op het typeplaatje op de machine.

Brandt
