BEDIENUNGSANLEITUNG AD1046X BRANDT

DE MONTAGE- UND GEBRAUCHSANWEISUNG

EL OAHRIEESYNAPMOAOTHEKAKXPHSE

Lieber Kundin, lieber Kunde,

Sie haben sogeben eine BRANDT Dunstabzugshaube erworben, und wir danken Ihnen davon.

Unsere Forschungsteams haben für Sie diese neue Generation von Geräten entwickelt, die durch Qualität, Ästhetik, ihre Funktionen und technische Fortentwicklung Ausnahmeprodukte sind, die unser Know-how zeigen.

Ohne nee BRANDT Dunstabzugshaube fugt sich harmonisch in Ihre Kuche ein und verbindet perfekte Leistungen beim Dunstabzug mit einfacher Benutzung. Wir wolleh Innen ein exzellentes Produkt anbieten.

In der BRANDT Produktpalette finden Sie auch eine breite Auswahl an einbaufähigen Backöfen, Mikrowellenherden, Kochfeldern, Geschirrspulern und Kühlschränken, die Sie mit ihrer neuen BRANDT Dunstabzugshaube abstammen konnen.

Sie können uns auch im Internet unter www.brandt.com besuchen, wo Sie unsere jüngsten Innovationen sowie nützliche und ergänzende Informationen finden.

BRANDT

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, Funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig:itte lessen Sie vor der Inbetriebnahme des Gerates these Einbau- und Gebrauchsanleitung aufmerksam sind, damit sie sich sehr rasch mit seinem Betrieb vertraut machen können.

www.brandt.com

Inhalt

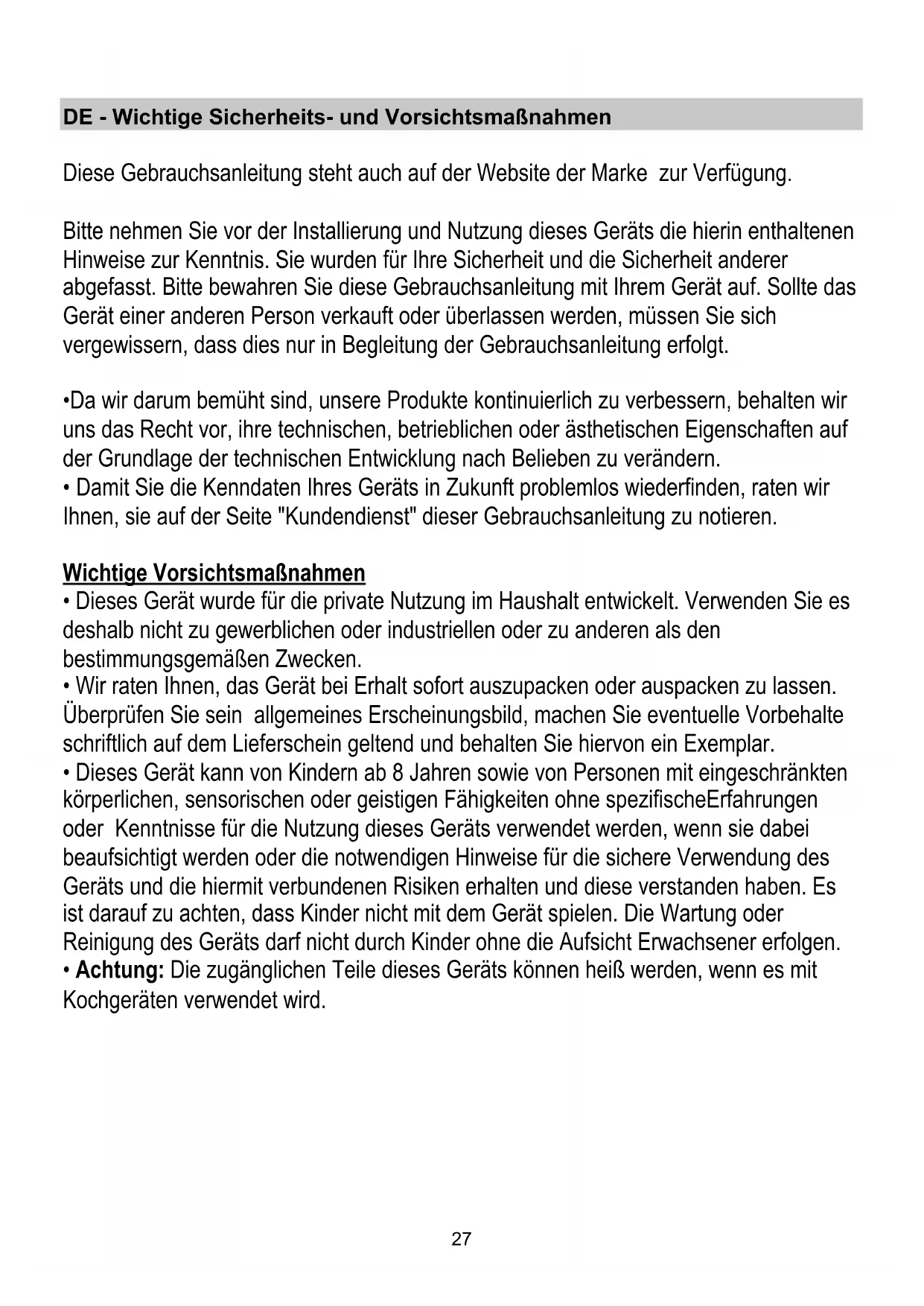

DE - Wichtige Sicherheits- und Vorsichtsmaßnahmen 27

Montage- und Gebrauchsanweisung 29

Betriebsart 29

Beschreibung der Dunstabzugshaube 29

Befestigung 29

Elektrischer Anschluss 29
Montage 29

Betrieb 30

Wartung 30

Reinigung 30
Fettfilter 30
Aktivkohlefilter (nur bei der Umluftversion). 31
Ersetzten der Lempchen 31

Funktionstörungen 32

Kundendienst 32

These Gebrauchsanleitung steht auch auf der Website der Marke zur Verfügung.

Bitte nehemen Sie vor der Installierung und Nutzung desses Geräts die hierin enthaltenen Hinweise zur Kenntnis. Sie wurden für ihre Sicherheit und die Sicherheit anderer abgefasst.itte bewahren Sie diese Gebrauchsanleitung mit ihrem Gerät auf. Sollte das Gerät einer anderen Person verkauft oder überlassen werden, müssen Sie sich vergewissern, dass dies nur in Begleitung der Gebrauchsanleitung erfolgt.

• Da wir darum bemührt sind, unsere Produkte kontinuierlich zu verbessern, behalten wir uns das Recht vor, ihre technischen, betrieblichen oder ästhetischen Eigenschaften auf der Grundlage der technischen Entwicklung nach Belieben zu verändern.
• Damit Sie die Kenndaten Ihres Geräts in Zukunft problemlos wiederfinden, raten wir Ihnen, sie auf der Seite "Kundendienst" dieser Gebrauchsanleitung zu notieren.

Wichtige Vorsichtsmaßnahmen

• Dieses Gerät wurde für die private Nutzung im Haushalt entwickelt. Verwenden Sie es deshalb nicht zu gewerblichen oder industriellen oder zu anderen als den bestimmungsgemäßen Zwecken.
• Wir raten Ihnen, das Gerät bei Erhalt sofort auszupacken oder auspacken zu halten. Überprüfen Sie sein allgemeines Erscheinungsbild, machen Sie eventuelle Vorbehaltes schriftlich auf dem Liefererschein geltend und behalten Sie hiervon ein Exemplar.
• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten ohne spezifische Erfahrungen oder Kenntnisse für die Nutzung these Geräts verwendet werden, wenn sie damit beaufsichtigt werden oder die notwendigen Hinweise für die sichere Verwendung des Geräts und die hiermit verbundenen Risiken erhalten und diese verstanden haben. Es ist darauf zu achten, dass Kinder nicht mit dem Gerät halten. Die Wartung oder Reinigung des Geräts darf nicht durch Kinder ohne die Aufsicht Erwachsener erfolgen.
• Achtung: Die zugänglichen Teile these Geräts konnen heißt werden, wenn es mit Kochgeräten verwendet wird.

Elektrische Risiken

• Die Stromversorgung muss vor Eingriffen an den Anschlussklemmen unterbrochen werden. Ist das Stromversorgungskabel beschädigt, muss es vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um samtliche Risiken auszuschalten.
• Eine Unterbrechung der Stromversorgung kann mit Hilfe eines von außen zugänglichen Netzsteckers oder durch den sachgemäßen Einbau eines Schalters in den ortsfesten Leitungen gewährleistet werden.
• Versuchen Sie nicht, die Kenndaten these Geräts zu verändern. Dies ware mit Risiken für Sie verbunden.
• Reparaturen dürfen ausschließlich von zugelassenen Fachleuten vorgenommen werden.
• Unterbrechen Sie vor der Reinigung oder Wartung der Abzugshaube immer die Stromversorgung.
• Verwenden Sie (aufgrund der Anforderungen zur Gewährleistung der elektrischen Sicherheit) zur Reinigung Ihres Geräts nie Dampf- oder Hochdruckgeräte.

Erstickungsgefahr

• Die für den Luftabzug geltenden Regelungen müssen eingehalten werden. Es darf keine Luft in Leitungen abgeführt werden, die dem Abzug von Rauch aus Geräten dieren, für deren Betrieb Gase oder andere Brennstoffe zum Einsatz kommt (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten).
• Es ist eine geeignete Raumbeluftung vorzusehen, wenn eine Kuchenabzugshaube gleichzeitig mit Gas oder andere Brennstoffe verwendenden Geräten verwendet wird (dies gilt nicht für Geräte, die nur Luft in den Raum ableiten).

Brandgefahr

• Es ist verboten, unter der Abzugshaube Lebensmittel zu flambieren oder Gaskocher ohne Kochgebung zum Einsatz zu bringen (die angesaugten Flammen konnten das Gerät beschädigen).
• Das Frittieren unter dem Gerätarf nur unter ständiger Aufsicht erfolgen. Auf sehr hohe Temperaturen erhitzte Öle und Fette können Feuer fangen.
• Das Reinigen und Wechseln der Filter muss im empfohlenen Rythmus erfolgen. Ein Ansammeln von Fett ist mit einem Brandrisiko verbunden.
• Der Betrieb des Gerats über einem Brennstoffherd (Holz, Kohle, usw.) ist nicht zulässig.

Montage- und Gebrauchsanweisung

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und damit extra erworben werden müssen.

Betriebsart

Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Kuchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert).

Umluftbetrieb

Falls es vorkommen daß Dampf und Kochgerüche nicht nach außen geleitet werden können, kann man die Haube in Umluftversion betätigten. Setzen Sie den Deflektor F auf den Kamin und ein oder mehrere Kohlefilter (Kommen daraufufan um welches Model es sich handelt) die Dampfe und Gerüche werden in die Küche Recyclirt durch ein Gitter H.

Beschreibung der Dunstabzugshaube

Bild 1

1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Beleuchtung
5. Teleskopkamin

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube damit 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Grüße her dem Bereich entspricht, in dem es angebracht werden soll.
• Entfermen Sie den/die Aktivkohlefilter (^*) , falls vorhanden (siehe hierzu auch den entsprchenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissem Sie sich, dass sich im Inneren del Dunstabzugshaube (aus Transportgrunden) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (^) , die Garantie (^) , usw.) befindet; falls vorhanden, entfern den Sie these und haben Sie sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die hintere Wand/Decke zu haben, wo die Haube angebracht wird. Sonst gegen Sieitte eine Schutzabdeckung auf die Kochplatte, Arbeitsfläche, sowie die Möbel und Wände, um sie vor Schäden oder Schmutz zu schützen. Wahlen Sie eine ebene Oberfläche, um die Einheit zusammenzubauen. Decken Sie diese Oberfläche mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile darauf.
• Vergewissern Sie sich zudem, dass in der Höhe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschreiben (nur Abluftbetrieb).
• Führer Sie alle notwendigen Arbeiten durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres).

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außen dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen muss.

Bild 3-4

Fettfilter abnehmen.

1 Ziehen Sie mit einem Bleistift auf der Wand eine Mittellinie bis zur Decke, die Ihnen die Montage erleichtern wird.
2 Bringen Sie die Planskizze für die Bohrungen an der Wand an; die auf der Planskizze aufgedruckte Mittellinie muss mit der von Ihnen auf der Wand gezogenen Mittellinie übereinstimmen; ausserdem muss derunte Rand der Planskizze der unteren Kante der Dunstabzugshaube entsprechen.
3 Fuhren Sie die Bohrungen aus, setzen Sie die Wandübel mit Haken und Einstellschrauben ein.
4 Bringen Sie den Kaminträgerbögel an der Wand langs der Decke an; benutzen Sie damit den Trägerbögel als Planskizze für die Bohrstellen (der keine Schlitz auf der oberen Seite muss genau auf der zuvor auf der Wand gezogenen Mittellinie liegen) und markieren Sie mit einem Bleistift die 2 Bohröcher; führen Sie die Bohrungen aus und setzen Sie zwei Wandüb ein.
5 Befestigen Sie den Kamiträgerbügel mit 2 Schrauben an der Wand.
6 Hängen Sie Dunstabzugshaube an den Haken auf und die Dunstabzugshaube mithilfe der an den Haken befindlichen Stellschrauben justieren.
7 Mit einem Bleistift die 4 Befestigungsschrauben T und R markieren.
8 Die Dunstabzugshaube abnehmer und Bohrungen durchführren (4 x 0 8 mm).
9 Die Wandübel und 2 Schrauben in die oberen Bohrungen einsetzen und leicht einschrauben. Die Schrauben dienen als zusätzliche Befestigung.
10 Hangen Sie die Haube wieder auf die Wand.
11 Die 2 oberen Schrauben befestigen und die 2 unteren Schrauben einschrauben.
12 Verbinden Sie einen Abluftschlauch (Schlauch und Befestigungsschellen nicht mitgeliefert) mit dem Anschlussring auf dem Gehäuse des Sauglüften. Bei Absaugbetrieb muss das andere Schlauchende an einen nach aussen führenden Lüftungsschacht angeschlossen werden.
13 Wird die Abzugshaube in der Umluftversion eingesetzt, befestigen Sie das Umlenkblech mit 4 Schrauben am Kamintragerbuhl und schliessen Sie das andere Schlauchende an dem Anschlussring auf dem Umlenkblech an.
14 Schliessen Sie die Haube an das Stromnetz an.
15 Schieben Sie die untere Kaminhaltte zur kompletten Abdeckung des Sauglufters in ihren Sitz über der Haube.
16 Die obere Kaminhaltte haben und mittels 2 Schrauben an den Kaminträgebürger befestigen.

Fettfilter wieder einlagen.

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebär 15 Minuten weiterlaufen zu halten.

Wartung

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch auBen高涨ereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERATE FUR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung! Die Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechseln bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für Schäden gleich welcher Art am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzufahren sind.

Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfürben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Bild 1

Aktivkohlefilter (nur bei der Umluftversion)

Bild 2

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Entferen Sie den/die Fettfilter.

Bauen Sie die den Motor abdeckenden Aktivkohlefilter ein je nach Modell:

Stellen Sie sicher, dass die Stifte R am Abluftkanal in die Schlitze S eingreifen, drehen Sie dann den Aktivkohlefilter im Uhrzeugersinn, bis er einrastet.

Gehen Sie zum Herausnahmen des Aktivkohlefilters in umgekehrter Reihenfolge vor.

Setzen Sie den/die Fettfilter wieder ein.

REINIGUNG UND WARTUNG IHRES GERÄTS

Wir empfehlen Ihnen für die Erhaltung Ihres Gerätes die Clearit Pflegeprodukte.

Die Erfahrung der Profis im Dienste der Privatpersonen

Clearit bietet Ihnen professionelle Produkte und geeignete Lösungen für die tägliche Pflege ihrer Haushaltsgeräte und Küche an.

Sie finden sie bei ihrer gewohnten Handler zusammen mit einem ganzen Produktfacher mit Zubehör und Verbrauchsstoffen.

Ersetzten der Lempchen

Bild 1

Das Gerät vom Stromnetz besteht.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Ersetzen Sie die defekte lampe durch eine neue des gleichen Typs und gleicher Leistung, wie im Typenschild angegeben

Zum Austausch der Lampen muss der Deckel A entfernt werden.

Sollete die Beleuchtung nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst vendet.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Geräte einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

einer

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und{lassen Sie die Haube eine Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhohen Sie die Geschwindigkeit nur bei groBen Mengen von Kochdunst und Dampf und benutzen Sie die Intesivstufe(n) nur bei externen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftausstrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Funktionstörungen

SYMPTOME LösUNGEN
Die Dunstabzugshaube Funktioniert nicht ...	Prüfen, ob: · kein Stromausfall vorliegt; · weillich eine Drehzahl gewählt wurde.
Die Dunstabzugshaube gezigt ungenügende Leistung ...	Prüfen, ob: · die gewährte Motordrehzahl für die abgegebene Rauch-und Dampfmenge ausreicht; · die Küche ausreiche beluftet ist, damit eine Luftzuführ möglich ist; · Die Abluftschläuche verursichen ein Nachlassen der Funktionleistung der Abzugshaube. Setzen Sie sich mit einem qualifizierten Fachmann in Verbindung. · das Kohlefilter verbraucht ist (Dunstabzugshaube im Umluftbetrieb).
Die Dunstabzugshaube hat während des Betriebs abgeschaltet.	Prüfen, ob: · kein Stromausfall vorliegt; · die omnipolare Abschaltvorrichtung nicht ausgeschaltet hat.

Kundendienst

Eingriffe an Ihr dem Gerät dürfen nur:

-von Ihrem Handler oder

• von einem sonstigen Fachmann und Vertragshändler der Marke durchgeführt werden.

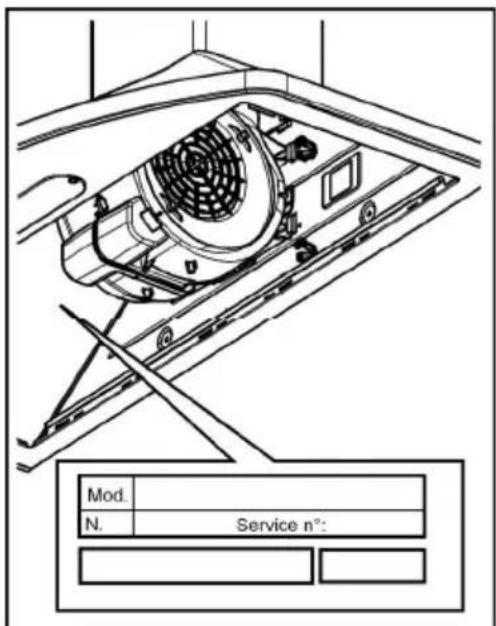

Geben Sie bei der Meldung einer Störung die vollständige Typenbezeichnung Ihres Gerätes an (Modell, Typ, Seriennummer).

These Angaben finden Sie auf einem an Ihr dem Gerät angebrach-ten Schild.
