BRUGSANVISNING ART 26 ACCUTRIM BOSCH

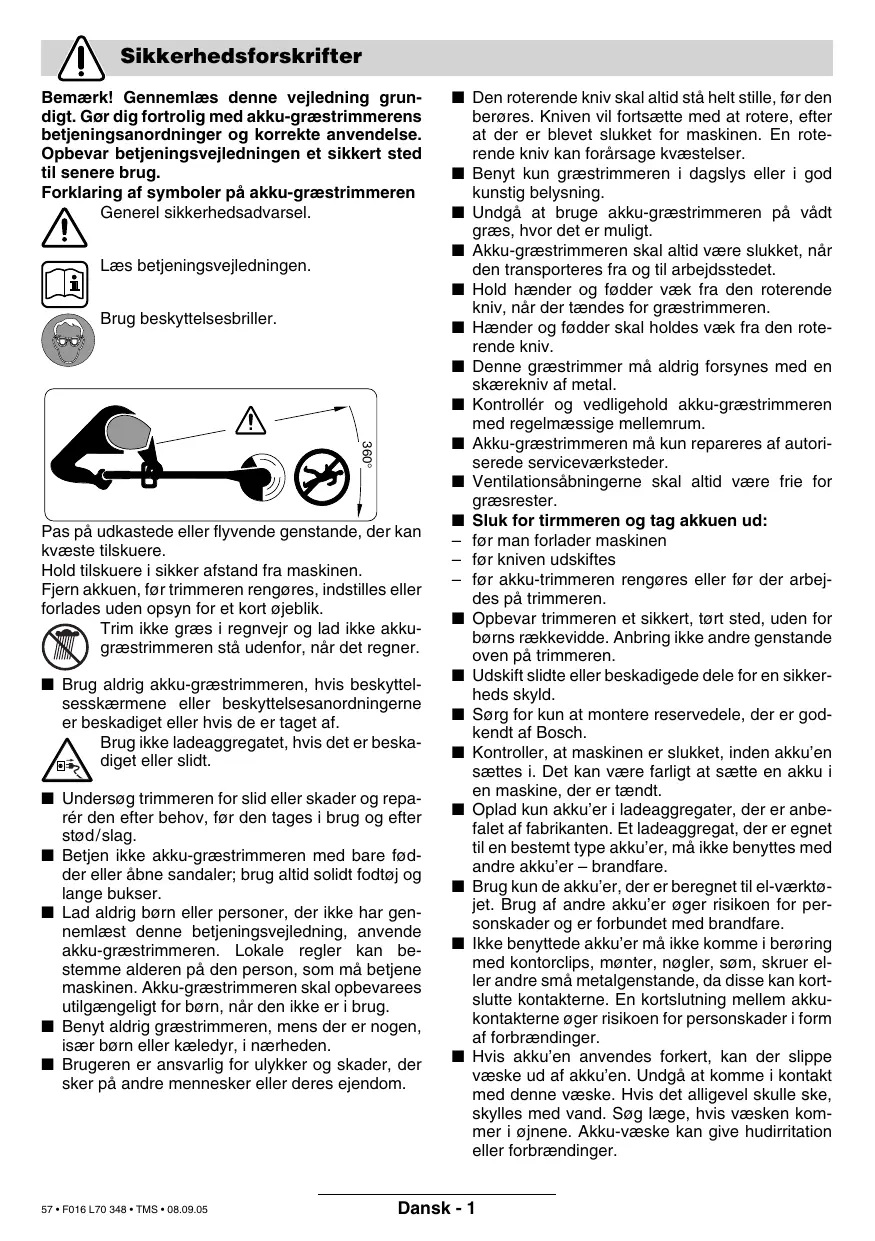

Nederlands - 7 Sikkerhedsforskrifter Bemærk! Gennemlæs denne vejledning grundigt. Gør dig fortrolig med akku-græstrimmerens betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen et sikkert sted til senere brug. Forklaring af symboler på akku-græstrimmeren Generel sikkerhedsadvarsel. Læs betjeningsvejledningen. Brug beskyttelsesbriller. 360° Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere. Hold tilskuere i sikker afstand fra maskinen. Fjern akkuen, før trimmeren rengøres, indstilles eller forlades uden opsyn for et kort øjeblik. Trim ikke græs i regnvejr og lad ikke akkugræstrimmeren stå udenfor, når det regner. ■ Brug aldrig akku-græstrimmeren, hvis beskyttelsesskærmene eller beskyttelsesanordningerne er beskadiget eller hvis de er taget af. Brug ikke ladeaggregatet, hvis det er beskadiget eller slidt. ■ Undersøg trimmeren for slid eller skader og reparér den efter behov, før den tages i brug og efter stød/slag. ■ Betjen ikke akku-græstrimmeren med bare fødder eller åbne sandaler; brug altid solidt fodtøj og lange bukser. ■ Lad aldrig børn eller personer, der ikke har gennemlæst denne betjeningsvejledning, anvende akku-græstrimmeren. Lokale regler kan bestemme alderen på den person, som må betjene maskinen. Akku-græstrimmeren skal opbevarees utilgængeligt for børn, når den ikke er i brug. ■ Benyt aldrig græstrimmeren, mens der er nogen, især børn eller kæledyr, i nærheden. ■ Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom.

57 • F016 L70 348 • TMS • 08.09.05

■ Den roterende kniv skal altid stå helt stille, før den berøres. Kniven vil fortsætte med at rotere, efter at der er blevet slukket for maskinen. En roterende kniv kan forårsage kvæstelser. ■ Benyt kun græstrimmeren i dagslys eller i god kunstig belysning. ■ Undgå at bruge akku-græstrimmeren på vådt græs, hvor det er muligt. ■ Akku-græstrimmeren skal altid være slukket, når den transporteres fra og til arbejdsstedet. ■ Hold hænder og fødder væk fra den roterende kniv, når der tændes for græstrimmeren. ■ Hænder og fødder skal holdes væk fra den roterende kniv. ■ Denne græstrimmer må aldrig forsynes med en skærekniv af metal. ■ Kontrollér og vedligehold akku-græstrimmeren med regelmæssige mellemrum. ■ Akku-græstrimmeren må kun repareres af autoriserede serviceværksteder. ■ Ventilationsåbningerne skal altid være frie for græsrester. ■ Sluk for tirmmeren og tag akkuen ud: – før man forlader maskinen – før kniven udskiftes – før akku-trimmeren rengøres eller før der arbejdes på trimmeren. ■ Opbevar trimmeren et sikkert, tørt sted, uden for børns rækkevidde. Anbring ikke andre genstande oven på trimmeren. ■ Udskift slidte eller beskadigede dele for en sikkerheds skyld. ■ Sørg for kun at montere reservedele, der er godkendt af Bosch. ■ Kontroller, at maskinen er slukket, inden akku’en sættes i. Det kan være farligt at sætte en akku i en maskine, der er tændt. ■ Oplad kun akku’er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type akku’er, må ikke benyttes med andre akku’er – brandfare. ■ Brug kun de akku’er, der er beregnet til el-værktøjet. Brug af andre akku’er øger risikoen for personskader og er forbundet med brandfare. ■ Ikke benyttede akku’er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akkukontakterne øger risikoen for personskader i form af forbrændinger. ■ Hvis akku’en anvendes forkert, kan der slippe væske ud af akku’en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. Dansk - 1 Tekniske data Akku-græstrimmer Bestillingsnummer Omdrejningstal, ubelastet Greb justerbart Vinkelindstilling til trimmerhoved/indstilling til kantskæring Klippediameter Vægt (uden ekstratilbehør) Serienummer Akku Bestillingsnummer Nominel spænding Kapacitet Ladetid (tom akku) Ladeaggregat Bestillingsnummer Ladestrøm – Hurtigopladning – Vedligeholdelsesladning Tilladt temperaturområde for opladning [/min] ART 26 ACCUTRIM/ ART 2600 ACCUTRIM 3 600 H78 F

[A] [mA] [°C] Foreskrevet anvendelse Dette produkt er beregnet til at klippe græs og fjerne ukrudt under buske samt på skråninger, skrænter og langs kanter, hvor det ikke er muligt at benytte plæneklipperen. Den beregnede anvendelse gælder omgivelsestemperaturer mellem 0 °C og 40 °C. Introduktion Denne vejledning giver instruktioner om den korrekte samling og sikre anvendelse af græstrimmeren. Det er vigtigt at gennemlæse disse instruktioner omhyggeligt. Maskinens dele Akku-græstrimmeren tages forsigtigt ud af emballagen. Kontrollér herefter at der ikke mangler nogle af delene: – Trimmer – Beskyttelseskappe – Justerbart greb (monteret) – Hjul (kun ART 26/2600 ACCUTRIM) – Træ-beskyttelsesbøjle (kun ART 26/2600 ACCUTRIM)

1,2 0 – 45 Skæreskive Skærekniv Ladeaggregat Betjeningsvejledning Hvis nogle dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt maskinen. Maskinelementer

Start-stop-kontakt Greb Grebskrue Justerbart greb Klemmekappe Rør Ventilationsåbninger Trimmerhoved Træ-beskyttelsesbøjle (kun ART 26/2600 ACCUTRIM) Beskyttelsesskærm Hjul (kun ART 26/2600 ACCUTRIM) Fodpedal til trimmerhoved-vinkelindstilling Akku Kontrollampe Ladeaggregat Akku-ladeskakt Serienummer Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke altid indeholdt i leveringen. Dansk - 2 For din egen sikkerheds skyld Bemærk! Sluk for trimmeren og fjern akkuen, før den indstilles eller rengøres. Skærekniven fortsætter med at rotere i et par sekunder, efter akku-trimmeren er slukket. Pas på – berør ikke den roterende skærekniv. Opladning Ladningen starter, så snart netstikket er sat i stikdåsen og akkumulatoren 13 sidder i ladeskakten 16. Den intelligente opladningsproces gør, at akkuens ladetilstand tilkendegives automatisk og lades afhængigt af akku-temperatur og -spænding. Derved skånes akkumulatoren og er altid opladet 100%, når den opbevares i opladningsaggregatet. Ladningen overvåges, hvilket signaliseres med LED-lampen 14: Hurtigopladning Hurtigopladningen signaliseres ved, at LED-kontrollampen 14 blinker. Akkumulatoren er helt opladet, når LED-lampen 4 holder op med at blinke og lyser konstant. Herefter kan akkumulatoren tages ud til øjeblikkelig brug. Det anbefales, først at tage akkuen ud, når den er helt opladet. Den hurtige opladning er kun mulig, hvis akku-temperaturen ligger mellem 0 °C og 45 °C.

Brugshenvisninger Ladeaggregatet kan opvarmes, hvis ladecyklerne gennemføres kontinuerligt eller flere gange i træk uden afbrydelse. Dette er dog uden betydning og tyder ikke på en teknisk defekt. En ny akku eller en akku, som ikke har været benyttet i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og afladninger. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Samling Sæt først akkuen i, når akku-trimmeren er helt samlet. Sørg for, at akku-trimmeren samles i denne rækkefølge: A Montering af beskyttelsesskærm Sæt beskyttelseskappen 10 fast på trimmerhovedet 8. ➊ Sæt beskyttelseskappen fast i trimmerhovedet og skub denne bagud. ➋ Tryk beskyttelseskappen nedad, til denne falder sikkert i hak (klik). Montering af hjul (kun ART 26/2600 ACCUTRIM) B1 Anbring hjulene 11 på føringsstangen 6. B2 Montér skruen 19 og vingemøtrikken 18. Bemærk: Hjulenes position ændres ved at løsne vingemøtrikken 18 og forskyde den i den ønskede position. B3 Hjulene kan forskydes op og ned langs med føringsstangen 6 og indstilles på den nødvendige snithøjde. Montering af skæreskive/kniv C Tryk skæreskiven 20 fast på drivakslen (klik). D Sæt kniven 22 på stiften 21, tryk den nedad og træk den udad, til den falder i hak. Dansk - 3 Indstilling E Brug af det bevægelige greb Det bevægelige greb 4 kan stilles i forskellige positioner: ➊ Positionen ændres ved at løsne grebskruen 3 og indstille det bevægelige greb 4. ➋ Spænd grebskruen 3, så det bevægelige greb 4 sikres i den indstillede position. F Indstilling af trimmerlængde ➊ Drej klemmekappen 5 90°. ➋ Træk føringsstangen ud, hvis den skal forlænges, og skub den ind, hvis den skal gøres kortere. Spænd klemmekappen 5 fast igen. G Indstilling af trimmerhovedets vinkel: Snitvinklen ændres ved at trykke fodpedalen 12 ned og dreje føringsstangen 6 i den ønskede position. Slip fodpedalen 12. Indstilling til kantskæring H Forskydning af hjulene (hvis de er monteret): ➊ Løsne vingemøtrikken 18. ➋ Drej hjulene 11 90° som vist. ➌ Spænd fløjmøtrikken 18. I Indstilling af trimmerhovedets vinkel: ➊ Tryk fodpedalen 12 ned. ➋ Stil føringsstangen 6 i den nederste position. Slip fodpedalen 12 igen. J Forskydning af trimmerhovedet: ➊ Løsne klemmekappen 5. ➋ Drej føringsstangen 6 90° for at indstille trimmerhovedet 8 som vist til skæring/kantskæring. Spænd klemmekappen 5 igen. Tænd og sluk Tryk på kontakten 1 og hold den nede. Slip kontakten 1 for at afbryde. K Klipning af græs Bevæg akku-græstrimmeren til højre og venstre. Den skal altid holdes i en god afstand fra kroppen. Akku-græsgrimmeren kan klippe græs indtil en højde på 15 cm. Højere græs klippes i flere omgange. Tag hjulene af, før der skæres langt græs (kun ART 26/2600 ACCUTRIM). L Trimning langs med en kant Før akku-græstrimmeren langs med græskanterne. Hurtigt slid af kniven undgås bedst ved at sørge for, at kniven ikke kommer i kontakt med faste overflader eller en mur. M Anvend til bedre styring træ-beskyttelsesbøjlen 9 som føringshjælp (kun ART 26/2600 ACCUTRIM – fås som tilbehør til ART 23/2300 ACCUTRIM). N Klipning rundt om træer og buske Klip forsigtigt rundt om træer og buske, så de ikke kommer i kontakt med tråden. Planter kan dø, hvis barken beskadiges. M Anvend til bedre styring det indstillelige greb og træ-beskyttelsesbøjlen 9 (kun ART 26/2600 ACCUTRIM – fås som tilbehør til ART 23/2300 ACCUTRIM). Akkuens levetid Akkuens levetid afhænger af arbejdsbetingelserne: Nemme betingelser: indtil 800 meter Klipning og trimning langs med en kant Fjern sten, løse genstande af træ og andre genstande fra det område, hvor græstrimmeren skal benyttes. Skærekniven fortsætter med at rotere i et par sekunder, efter akku-græstrimmeren er slukket. Motoren/skærekniven skal stå helt stille, før den tændes igen. Sluk og tænd ikke for trimmeren hurtigt efter hinanden.

60 • F016 L70 348 • TMS • 08.09.05

Dansk - 4 Gennemsnitlige betingelser: indtil 350 meter Vanskelige betingelser: indtil 60 meter Vedligeholdelse Efter trimning/opbevaring Akkuen skal tages ud, før der arbejdes på trimmeren. Bemærk: For at sikre lang og pålidelig drift skal følgende vedligeholdelse udføres jævnligt. Undersøg maskinen for synlige mangler med regelmæssige mellemrum som f.eks. løse forbindelser og slidte eller beskadigede dele. Kontrollér at dæksler og skærme ikke er beskadigede og at de er monteret rigtigt. Udfør evt. fornøden vedligeholdelse eller reparationer før brug. Skulle græstrimmeren trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved forespørgsler og bestilling af reservedele.

Sluk for trimmeren og tag akkuen ud. Sørg for, at akkuen er fjernet, før trimmeren stilles til opbevaring. Rengør græstrimmeren grundigt udvendigt med en blød børste og en klud. Brug ikke vand, opløsningseller polermidler. Fjern alt græs og affald, især fra ventilationsåbningerne 7. Vend trimmeren om på siden og rengør den indvendige side af beskyttelsesskærmen 10. Sammenpresset, afklippet græs fjernes med et træ- eller plastikredskab. Akkuen skal opbevares ved en temperatur mellem 0 og 45° C. Vedligeholdelse af kniven Akkuen skal tages ud, før der arbejdes på trimmeren. Når kniven 22 er slidt, fjernes den ved at trykke den indad, til den springer ud af stiften 21. Rens stiften 21 for plastrester/snavs med en skarp kniv. En ny kniv 22 monteres ved at anbringe kniven 22 på stiften 21, trykke den nedad og trække den udad, indtil den falder i hak. Bemærk: Anvend kun reserveskæreknive fra Bosch. Denne specialudvikling råder over forbedrede skære- og fremføringsegenskaber. Andre skæreknive fører til et dårligere arbejdsresultat.

61 • F016 L70 348 • TMS • 08.09.05

Dansk - 5 Fejlfinding I følgende tabel angives de kontroleftersyn og det arbejde, som kan udføres, hvis maskinen ikke fungerer rigtigt. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren. OBS: Sluk for apparatet og tag akkuen ud, før fejlen søges. Symptom Mulig årsag Afhjælpning Beskyttelseskappen kan ikke trækkes hen over skæreskiven Forkert montering Fjern skæreskiven og montér beskyttesleskappen igen, se også „Montering“ Græstrimmeren arbejder ikke Akkuen er afladet Oplad akku, se også forskrifter mht. opladning Græstrimmeren arbejder med afbrydelser Maskinens indvendige ledninger er be- Kontakt serviceforhandleren skadiget Start-stop-kontakten er defekt Kontakt serviceforhandleren For stor vibration/støj Maskine defekt Kniv brækket Kontakt serviceforhandleren Udskift kniven For lille snitvarighed pr. akku-opladning Akku har ikke været brugt i længere tid eller kun i kort tid Græsset er for højt Akku slidt Oplad akkuen helt, se også forskrifter mht. opladning Klip græsset i flere omgange Erstat akkumulatoren Kniv bevæger sig ikke Akkuen er afladet Oplad akku, se også forskrifter mht. opladning Kontakt serviceforhandleren Maskinen klipper ikke Kniv brækket Akku ikke helt opladet Opladning er ikke mulig, da akkumulatoren ikke er funktionsdygtig Akku-temperaturen ligger uden for det tilladte temperaturområde Maskine defekt Udskift kniven Oplad akku, se også forskrifter mht. opladning Græsset har viklet sig ind i skæreskiven Fjern græsset Kontakterne på akkumulatoren er snavsede Akkumulatoren er defekt, fordi en ledning i akkumulatoren (enkeltceller) er afbrudt LED-lampen 14 lyser ikke, når stikket er sat i stikdåsen og akkuen er sat i ladeskakten 16.

62 • F016 L70 348 • TMS • 08.09.05

Bring akku-temperaturen tilbage til det tilladte temperaturområde (0 °C til 45 °C) ved afkøling eller opvarmning. Så snart akku-temperaturen igen befinder sig inden for det tilladte temperaturområde, kobler ladeaggregatet automatisk om til hurtigopladning Rengør kontakterne (f.eks. ved at sætte akkuen i og tage den ud flere gange) Erstat akkumulatoren Opladningsaggregatets stik er ikke sat Sæt stikket rigtigt (helt) i stikdåsen rigtigt i stikdåsen Stikdåse, kabel eller opladningsaggre- Kontrollér netspændingen og lad evt. gat er defekt opladningsaggregatet blive kontrolleret af et autoriseret service-værksted for Bosch-elektroværktøj Dansk - 6 Bortskaffelse Overensstemmelseserklæring El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde. Gælder kun for EU-lande: Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/ EF om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Service Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com Bosch Service Center for el-værktøj Telegrafvej 3 2750 Ballerup ✆ Service: ............................................. +45 44 89 88 55 Fax ............................................................... +45 44 89 87 55 ✆ Teknisk vejledning: ...................... +45 44 89 88 56 ✆ Den direkte line: ............................ +45 44 68 35 60 Måleværdier beregnes iht. 2000/14/EF (1,60 m højde, 1,0 m afstand) og EN 28 662. Værktøjets A-vurderede støjniveau er typisk: Lydtrykniveau 72 dB (A), lydeffektniveau 88 dB (A). Hånd-arm-vibrationsniveauet er typisk under 2,5 m/s2. Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 786, EN 60 335 i henhold til bestemmelserne i direktiverne 89/336/EØF, 98/37/EF og 2000/14/EF. 2000/14/EF: Det garanterede lydeffektniveau L WA er lavere en 93 dB (A). Proceducerer for overensstemmelsesvurdering iht. bilag VI. Bemyndiget prøvelaboratorium: SRL, Sudbury England Fastlagt kontrolsted-identifikationsnummer: 1088 Leinfelden, 01.12.2004. Dr. Egbert Schneider Senior Vice President Engineering Robert Bosch GmbH, Power Tools Division Ret til ændringer forbeholdes
