MANUALE UTENTE ART 26 ACCUTRIM BOSCH

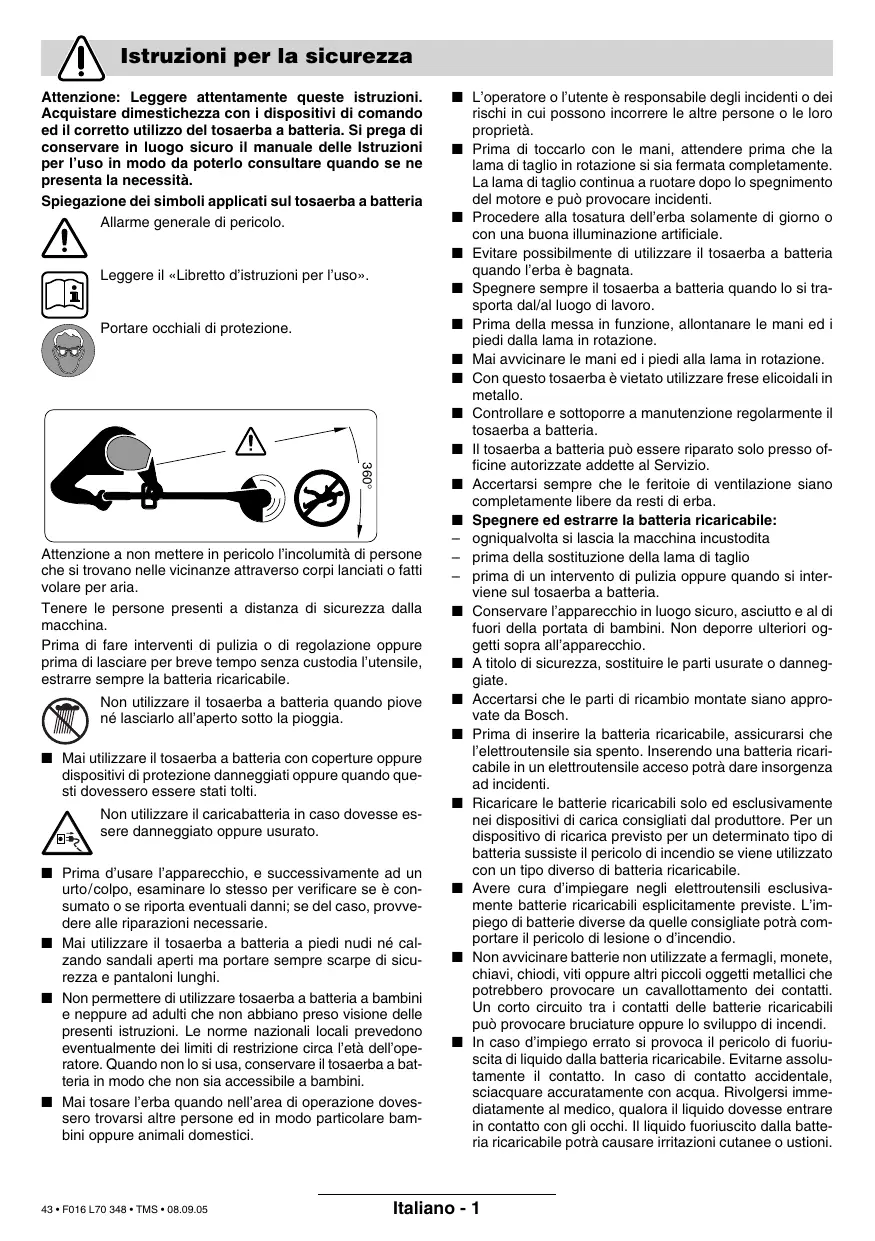

Dr. Eckerhard Strötgen Head of Product Certification Português - 7 Istruzioni per la sicurezza Attenzione: Leggere attentamente queste istruzioni. Acquistare dimestichezza con i dispositivi di comando ed il corretto utilizzo del tosaerba a batteria. Si prega di conservare in luogo sicuro il manuale delle Istruzioni per l’uso in modo da poterlo consultare quando se ne presenta la necessità. Spiegazione dei simboli applicati sul tosaerba a batteria Allarme generale di pericolo. Leggere il «Libretto d’istruzioni per l’uso». Portare occhiali di protezione. 360° Attenzione a non mettere in pericolo l’incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria. Tenere le persone presenti a distanza di sicurezza dalla macchina. Prima di fare interventi di pulizia o di regolazione oppure prima di lasciare per breve tempo senza custodia l’utensile, estrarre sempre la batteria ricaricabile. Non utilizzare il tosaerba a batteria quando piove né lasciarlo all’aperto sotto la pioggia. ■ Mai utilizzare il tosaerba a batteria con coperture oppure dispositivi di protezione danneggiati oppure quando questi dovessero essere stati tolti. Non utilizzare il caricabatteria in caso dovesse essere danneggiato oppure usurato. ■ Prima d’usare l’apparecchio, e successivamente ad un urto/colpo, esaminare lo stesso per verificare se è consumato o se riporta eventuali danni; se del caso, provvedere alle riparazioni necessarie. ■ Mai utilizzare il tosaerba a batteria a piedi nudi né calzando sandali aperti ma portare sempre scarpe di sicurezza e pantaloni lunghi. ■ Non permettere di utilizzare tosaerba a batteria a bambini e neppure ad adulti che non abbiano preso visione delle presenti istruzioni. Le norme nazionali locali prevedono eventualmente dei limiti di restrizione circa l’età dell’operatore. Quando non lo si usa, conservare il tosaerba a batteria in modo che non sia accessibile a bambini. ■ Mai tosare l’erba quando nell’area di operazione dovessero trovarsi altre persone ed in modo particolare bambini oppure animali domestici.

43 • F016 L70 348 • TMS • 08.09.05

■ L’operatore o l’utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. ■ Prima di toccarlo con le mani, attendere prima che la lama di taglio in rotazione si sia fermata completamente. La lama di taglio continua a ruotare dopo lo spegnimento del motore e può provocare incidenti. ■ Procedere alla tosatura dell’erba solamente di giorno o con una buona illuminazione artificiale. ■ Evitare possibilmente di utilizzare il tosaerba a batteria quando l’erba è bagnata. ■ Spegnere sempre il tosaerba a batteria quando lo si trasporta dal/al luogo di lavoro. ■ Prima della messa in funzione, allontanare le mani ed i piedi dalla lama in rotazione. ■ Mai avvicinare le mani ed i piedi alla lama in rotazione. ■ Con questo tosaerba è vietato utilizzare frese elicoidali in metallo. ■ Controllare e sottoporre a manutenzione regolarmente il tosaerba a batteria. ■ Il tosaerba a batteria può essere riparato solo presso officine autorizzate addette al Servizio. ■ Accertarsi sempre che le feritoie di ventilazione siano completamente libere da resti di erba. ■ Spegnere ed estrarre la batteria ricaricabile: – ogniqualvolta si lascia la macchina incustodita – prima della sostituzione della lama di taglio – prima di un intervento di pulizia oppure quando si interviene sul tosaerba a batteria. ■ Conservare l’apparecchio in luogo sicuro, asciutto e al di fuori della portata di bambini. Non deporre ulteriori oggetti sopra all’apparecchio. ■ A titolo di sicurezza, sostituire le parti usurate o danneggiate. ■ Accertarsi che le parti di ricambio montate siano approvate da Bosch. ■ Prima di inserire la batteria ricaricabile, assicurarsi che l’elettroutensile sia spento. Inserendo una batteria ricaricabile in un elettroutensile acceso potrà dare insorgenza ad incidenti. ■ Ricaricare le batterie ricaricabili solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di ricarica previsto per un determinato tipo di batteria sussiste il pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. ■ Avere cura d’impiegare negli elettroutensili esclusivamente batterie ricaricabili esplicitamente previste. L’impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d’incendio. ■ Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi. ■ In caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. Italiano - 1 Dati tecnici Tosaerba a batteria Codice di ordinazione Numero di giri a vuoto Impugnatura regolabile Regolazione dell’angolo per testa del tosaerba a filo/Regolazione per il taglio di margini Diametro del taglio Peso (senza accessori speciali) Numero di serie Batteria ricaricabile Codice di ordinazione Tensione nominale Autonomia Tempo di ricarica (a batteria scarica) Stazione di ricarica Codice di ordinazione Corrente di ricarica – Operazione veloce di ricarica – Operazione di ricarica di mantenimento Campo ammesso di temperatura di ricarica [g/min] ART 26 ACCUTRIM/ ART 2600 ACCUTRIM 3 600 H78 F

[cm] [kg] 2,9 Cfr. numero di serie 17 (targhetta alla macchina. NiCd [V] [Ah] 1,5 [min] 85 – 120 AL 60 DV 2411

2,9 di costruzione) applicata [A] [mA] [°C] 1,2 0 – 45 1,2 0 – 45 NiCd

1,5 85 – 120 AL 60 DV 2411

– Stazione di ricarica – Manuale di istruzioni Uso conforme alle norme L’utensile è idoneo per tagliare erba ed erbacce sotto cespugli nonché su scarpate e bordi non accessibili al tosaerba. L’uso corretto si riferisce ad una temperatura ambientale tra 0 °C e 40 °C. Introduzione Il presente manuale fornisce le istruzioni necessarie per un corretto assemblaggio ed un utilizzo sicuro della Vostra macchina. È importante leggere attentamente le presenti istruzioni. Volume di fornitura Estrarre il tosaerba a batteria con attenzione dall’imballaggio ed accertarsi che tutte le componenti che seguono facciano parte della fornitura: – Tosaerba a filo – Calotta di protezione – Impugnatura regolabile (montata) – Ruote (solo ART 26/2600 ACCUTRIM) – Staffa di protezione per piante (solo ART 26/2600 ACCUTRIM) – Disco portalama – Lama di taglio

In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato la macchina. Elementi della macchina

Interruttore di avvio/arresto Impugnatura Vite dell’impugnatura Impugnatura regolabile Bussola di fissaggio Tubo Feritoie di ventilazione Testa del tosaerba a filo Staffa di protezione per piante (solo ART 26/2600 ACCUTRIM) Calotta di protezione Rotelle (solo ART 26/2600 ACCUTRIM) Pedale per la regolazione dell’angolo della testa del tosaerba a filo Batteria Spia LED Stazione di ricarica Sede di ricarica della batteria Numero di serie Gli accessori illustrati o descritti nelle istruzioni per l’uso non sono sempre compresi nella fornitura! Italiano - 2 Per la Vostra sicurezza Attenzione: Prima di eseguire operazioni di regolazione o di pulizia, spegnere l’utensile e rimuovere la batteria ricaricabile. Una volta spento il tosaerba a batteria, la lama di taglio continua a girare per alcuni secondi. Attenzione – mai toccare la lama di taglio in rotazione. Processo di ricarica L’operazione di ricarica inizia non appena la spina di rete viene inserita nella presa per la corrente e la batteria 13 viene inserita nella sede di ricarica 16. Tramite il procedimento di ricarica intelligente è possibile riconoscere automaticamente lo stato di ricarica della batteria ricaricabile ed avviare l’operazione di ricarica a seconda della temperatura e della tensione della batteria ricaricabile. Questa procedura consente di non sottoporre a sforzi eccessivi la batteria che in caso di deposito nella stazione di ricarica resta sempre completamente carica. Il monitoraggio dell’operazione di carica viene segnalato per tramite del visualizzatore a LED 14: Operazione veloce di ricarica Il LED segnaletico di carica 14 visualizza il processo veloce di ricarica. Indicazioni applicative In presenza di cicli di carica continui ovvero che si susseguono l’un l’altro ripetute volte senza interruzioni sussiste la possibilità che di dispositivo di carica si riscaldi. Ciò non dovrà creare preoccupazioni e non sta ad indicare la presenza di un difetto tecnico dell’apparecchio. Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica. Una durata di funzionamento della batteria che con ogni operazione di ricarica diventa sempre più breve sta ad indicare che le batterie sono usurate e che devono essere sostituite. Montaggio Riapplicare la batteria ricaricabile solo dopo aver assemblato completamente il tosaerba a batteria. Accertarsi che il tosaerba a batteria venga assemblato secondo il seguente ordine: A Montaggio della calotta di protezione Applicare la cuffia di protezione 10 sulla testa del tosaerba a filo 8. ➊ Agganciare la cuffia di protezione alla testa del tosaerba a filo e spingerla all’indietro. ➋ Premere la cuffia di protezione verso il basso fino a quando questa arriverà a fare presa (clic). La batteria è completamente carica non appena la spia LED 4 passa dalla luce lampeggiante alla spia luminosa permanente. Una volta terminata l’operazione, la batteria può essere estratta ed è pronta per l’uso immediato. Si consiglia di non estrarre la batteria prima che sia stata ricaricata completamente. L’operazione di carica rapida risulta possibile solo ed esclusivamente se la temperatura dell’accumulatore è compresa tra i 0 °C ed i 45 °C. Montaggio delle rotelle (solo ART 26/2600 ACCUTRIM) B1 Applicare le rotelle 11 sulla barra di guida 6. B2 Montare la vite 19 ed il dado ad alette 18. Nota bene: La posizione delle rotelle può essere spostata allentando il dado ad alette 18 e regolandole sulla posizione richiesta. B3 Le rotelle possono essere spostate verso l’alto e verso il basso lungo la barra di guida 6 e regolate in base all’altezza di taglio richiesta. Operazione di ricarica di mantenimento L’operazione di ricarica di mantenimento viene segnalata attraverso una spia luminosa permanente della spia LED 4. In caso di massimo livello di carica della batteria, la stazione di ricarica passa immediatamente alla ricarica di mantenimento che compensa l’autoscarica della batteria. Montaggio disco portalama/lama di taglio C Premere il disco portalama 20 sull’alberino di trasmissione (clic). D Applicare la lama di taglio 22 sul perno 21, premerlo verso il basso e tirarlo all’esterno fino a quando arriverà a fare presa.

Italiano - 3 Regolazione E Utilizzo dell’impugnatura regolabile L’impugnatura regolabile 4 può essere messa in diverse posizioni: ➊ Per modificarne la posizione, allentare la vite dell’impugnatura 3 e spostare l’impugnatura regolabile 4. ➋ Avvitare forte la vite dell’impugnatura 3 per fissare l’impugnatura regolabile 4 alla posizione scelta. F Regolazione della lunghezza di tosatura ➊ Ruotare la bussola di fissaggio 5 di 90°. ➋ Per allungare estrarre la barra di guida e per accorciare, inserire la barra di guida spingendola. Serrare di nuovo forte la bussola di fissaggio 5. G Regolazione dell’angolo della testa del tosaerba a filo: Per modificare l’angolo di inclinazione del taglio, premere verso il basso il pedale 12 e ruotare la barra di guida 6 alla posizione richiesta. Rilasciare il pedale 12. Regolazione per il taglio di margini H Spostare le rotelle (se montate): ➊ Allentare il dado ad alette 18. ➋ Ruotare le rotelle 11 di 90° come da illustrazione. ➌ Avvitare il dado ad alette 18. I Regolazione dell’angolo della testa del tosaerba a filo: ➊ Premere verso il basso il pedale 12. ➋ Portare la barra di guida 6 alla posizione più bassa. Rilasciare il pedale 12. J Spostamento della testa del tosaerba a filo: ➊ Allentare la vite di fissaggio 5. ➋ Ruotare la barra di guida 6 di 90° per poter regolare la testa del tosaerba a filo 8 come illustrato per il taglio/taglio di margini. Serrare di nuovo forte la bussola di fissaggio 5. Avviare ed arrestare la macchina Premere l’interruttore 1 e tenerlo premuto. Per disinserire la macchina, rilasciare l’interruttore 1. K Taglio di erba Operare con il tosaerba a batteria spostandolo verso sinistra e verso destra avendo cura di tenerlo sempre ad una distanza sufficiente dal corpo. Il tosaerba a batteria può tagliare con efficacia l’erba fino ad un’altezza di 15 cm. In caso di erba più alta, tagliarla in diversi fasi. Prima di tagliare erba alta, smontare le rotelle (solo ART 26/2600 ACCUTRIM). L Tosatura di bordi Operare con il tosaerba a batteria guidandolo lungo il bordo dell’erba. Per impedire un’usura veloce della lama di taglio, evitare che arrivi a toccare superfici dure oppure muri. M Per poter operare più facilmente, utilizzare la staffa di protezione per piante 9 come supporto guida (solo ART 26/2600 ACCUTRIM – disponibile come accessorio opzionale per ART 23/2300 ACCUTRIM). N Tagli intorno ad alberi e cespugli Operare con attenzione quando si taglia intorno ad alberi oppure cespugli in modo da evitare un contatto con il filo da taglio. Le piante possono morire se se ne danneggia la corteccia. M Per poter operare più facilmente, utilizzare l’impugnatura regolabile e la staffa di protezione per piante 9 (solo ART 26/2600 ACCUTRIM – disponibile come accessorio opzionale per ART 23/2300 ACCUTRIM). Autonomia della batteria ricaricabile L’autonomia della batteria ricaricabile dipende dalle condizioni di lavoro: Condizioni facili: fino a 800 metri Condizioni medie: fino a 350 metri Taglio e tosatura di bordi Togliere pietre, pezzetti di legno ed ogni altro tipo di oggetti che possibilmente giacciono sulla superficie da tagliare. Una volta spento il tosaerba a batteria, la lama di taglio di taglio continua a girare per alcuni secondi. Prima di riaccendere nuovamente il tosaerba a batteria, attendere che il motore e la lama di taglio si siano fermati completamente. Non avviare nuovamente la macchina subito dopo averla disinserita.

46 • F016 L70 348 • TMS • 08.09.05

Italiano - 4 Condizioni difficili: fino a 60 metri Manutenzione Dopo la tosatura/conservare Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria ricaricabile. Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione. Controllare regolarmente se la macchina abbia dei difetti visibili come per esempio fissaggi liberi e componenti usurati oppure danneggiati. Controllare che i coperchi e le protezioni non siano danneggiati e siano montati correttamente. Eseguire le necessarie operazioni di manutenzione e riparazione prima di usare la macchina. Se nonostante gli accurati procedimenti di produzione e di controllo il tosaerba a filo dovesse guastarsi, la riparazione va fatta effettuare da un Centro di assistenza Clienti autorizzato per gli elettroutensili Bosch. Comunicare sempre il codice di ordinazione a 10 cifre dell’elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

Spegnere la macchina e rimuovere la batteria ricaricabile. Prima di conservare la macchina, accertarsi che la batteria ricaricabile sia stata rimossa. Pulire a fondo la parte esterna del tosaerba con una spazzola morbida ed un panno. Non usare acqua, né solventi, né lucidi. Rimuovere completamente l’erba rimasta attaccata ed ogni tipo di particella, in modo particolare dalle aperture di ventilazione 7. Poggiare la macchina lateralmente e pulire internamente la calotta di protezione 10. Utilizzando un pezzo di legno oppure un pezzo di materiale in plastica, togliervi l’erba compatta rimasta attaccata. La batteria ricaricabile dovrebbe essere conservata ad una temperatura tra 0 e 45 °C. Manutenzione della lama Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria ricaricabile. Per rimuovere la lama di taglio usurata 22, premere la lama di taglio verso l’interno fino a farla saltare fuori dal perno 21. Utilizzando un coltello tagliente liberare il perno 21 da ogni resto di plastica/accumuli di sporcizia. Per montare una nuova lama di taglio 22, applicare la lama di taglio 22 sul perno 21, premerlo verso il basso e tirarlo verso l’esterno fino a quando se ne percepisce l’incastro. Nota bene: Utilizzare esclusivamente lame di ricambio Bosch. Questo sistema speciale è dotato di migliori caratteristiche di taglio e di una migliore tecnica di alimentazione. Altri tipi di lame da taglio portano ad una peggiore prestazione di lavoro.

47 • F016 L70 348 • TMS • 08.09.05

Italiano - 5 Individuazione dei guasti e rimedi La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore. Attenzione: Prima di iniziare la ricerca di disturbi, spegnere la macchina ed estrarre la batteria ricaricabile. Problema La calotta di protezione non può essere tirata sopra il disco portalama Il tosaerba a filo non funziona Il tosaerba a filo funziona con interruzioni Vibrazioni e rumore eccessivi La durata di taglio per ogni ricarica della batteria è troppo breve La lama non si muove La macchina non taglia Operazione di ricarica non possibile per via di batteria difettosa L’indicatore LED 14 non si accende dopo l’inserimento della spina di collegamento alla rete nella presa di alimentazione e dopo l’applicazione della batteria ricaricabile nella sede di ricarica 16

48 • F016 L70 348 • TMS • 08.09.05

Possibili cause Montaggio errato Scaricare la batteria Cablaggio interno danneggiato Interruttore avvio/arresto difettoso Macchina difettosa La lama di taglio è rotta La batteria ricaricabile non è stata utilizzata per maggiori periodi di tempo oppure solo per brevi durate Erba troppo alta La batteria ricaricabile è diventata inservibile Scaricare la batteria Rimedi Rimuovere il disco portalama e rimontare la calotta di protezione, vedere anche «Montaggio» Caricare la batteria, vedere anche Istruzioni per la ricarica Contattare il Centro assistenza Clienti Contattare il Centro assistenza Clienti Contattare il Centro assistenza Clienti Sostituire la lama di taglio Ricaricare completamente la batteria, vedere anche Istruzioni per la ricarica Tagliare in diverse fasi Sostituire la batteria Caricare la batteria, vedere anche Istruzioni per la ricarica Macchina difettosa Contattare il Centro assistenza Clienti La lama di taglio è rotta Sostituire la lama di taglio Batteria non ricaricata completamente Caricare la batteria, vedere anche Istruzioni per la ricarica L’erba si è avvolta nel disco portalama Rimuovere l’erba La temperatura della batteria ricarica- Riportare la temperatura dell’accumubile è fuori del campo di temperatura latore nell’ambito del campo di tempeammesso rature ammissibili (0 °C fino a 45 °C) mediante raffreddamento ovvero riscaldamento. Non appena la temperatura dell’accumulatore risulterà nuovamente nell’ambito del campo di temperature ammissibili, il dispositivo di carica commuterà automaticamente in regime di carica rapida I contatti delle batterie sono sporchi Pulire i contatti (ad es. mediante il ripetuto inserimento e disinserimento dell’accumulatore), se del caso sostituire la batteria ricaricabile La batteria è difettosa perché all’inSostituire la batteria terno della batteria vi è un’interruzione della linea di collegamento (singoli elementi della batteria) La spina della stazione di ricarica per Inserire la spina (completamente) batteria non è stata inserita (corretta- nella presa per la corrente mente) Difetto della presa per la corrente, del Controllare la tensione di rete e, se il cavo di alimentazione oppure della caso, far controllare la stazione di ricastazione di ricarica rica da un autorizzato Centro per Assistenza Clienti per Elettroutensili Bosch Italiano - 6 Smaltimento Dichiarazione di conformità Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi. Solo per i Paesi della CE: Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica. Centro di Assistenza Clienti Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com Italia Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano

Valori misurati conformemente alla norma CE 2000/ 14 (1,60 m altezza, 1,0 m distanza) e EN 28 662. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità 72 dB (A). Potenza della rumorosità 88 dB (A). Le vibrazioni sull’elemento mano-braccio di solito sono inferiori a 2,5 m/s2. Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 786, EN 60 335 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14. CE 2000/14: Il livello della potenza sonora L WA garantito è minore di 93 dB (A). Procedimento di valutazione della conformità secondo appendice VI. Ufficio di sorveglianza tecnica: SRL, Sudbury England Stazioni di prova indicate n. d’identificazione: 1088 Leinfelden, 01.12.2004. Dr. Egbert Schneider Senior Vice President Engineering Robert Bosch GmbH, Power Tools Division +39 02 / 36 96 26 63 Fax ....................................................... +39 02 / 36 96 26 62 ✆ Filo diretto con Bosch ......... +39 02 / 36 96 23 14 www.Bosch.it
