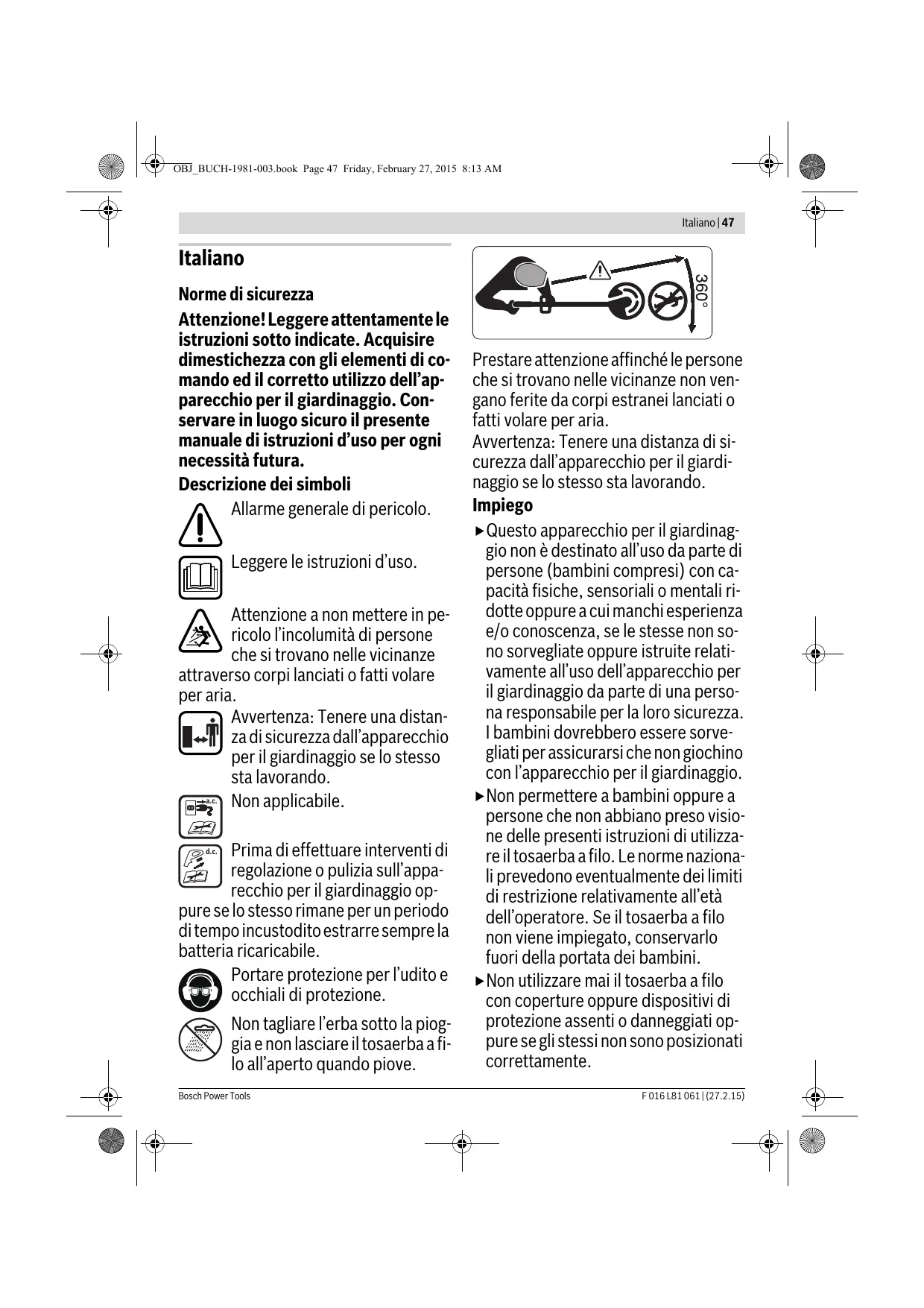

OBJ_BUCH-1981-003.book Page 47 Friday, February 27, 2015 8:13 AM Italiano | 47

Italiano Norme di sicurezza Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di comando ed il corretto utilizzo dell’apparecchio per il giardinaggio. Conservare in luogo sicuro il presente manuale di istruzioni d’uso per ogni necessità futura. Descrizione dei simboli Allarme generale di pericolo. Leggere le istruzioni d’uso. Attenzione a non mettere in pericolo l’incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria. Avvertenza: Tenere una distanza di sicurezza dall’apparecchio per il giardinaggio se lo stesso sta lavorando. a.c. Non applicabile. Prima di effettuare interventi di regolazione o pulizia sull’apparecchio per il giardinaggio oppure se lo stesso rimane per un periodo di tempo incustodito estrarre sempre la batteria ricaricabile. Portare protezione per l’udito e occhiali di protezione. d.c.

Non tagliare l’erba sotto la pioggia e non lasciare il tosaerba a filo all’aperto quando piove. Bosch Power Tools

Prestare attenzione affinché le persone che si trovano nelle vicinanze non vengano ferite da corpi estranei lanciati o fatti volare per aria. Avvertenza: Tenere una distanza di sicurezza dall’apparecchio per il giardinaggio se lo stesso sta lavorando. Impiego Questo apparecchio per il giardinaggio non è destinato all’uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza, se le stesse non sono sorvegliate oppure istruite relativamente all’uso dell’apparecchio per il giardinaggio da parte di una persona responsabile per la loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l’apparecchio per il giardinaggio. Non permettere a bambini oppure a persone che non abbiano preso visione delle presenti istruzioni di utilizzare il tosaerba a filo. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all’età dell’operatore. Se il tosaerba a filo non viene impiegato, conservarlo fuori della portata dei bambini. Non utilizzare mai il tosaerba a filo con coperture oppure dispositivi di protezione assenti o danneggiati oppure se gli stessi non sono posizionati correttamente. F 016 L81 061 | (27.2.15)

OBJ_BUCH-1981-003.book Page 48 Friday, February 27, 2015 8:13 AM

Prima di ogni impiego e dopo un urto

Procedere alla tosatura dell’erba so-

controllare l’apparecchio per il giardinaggio in merito ad usura o danneggiamenti e, se necessario, farlo riparare. Non utilizzare l’apparecchio per il giardinaggio in caso di stanchezza o di malattia oppure sotto l’effetto di bevande alcoliche, droghe o medicinali. Indossare pantaloni lunghi e pesanti, scarpe robuste e guanti. Non indossare vestiti larghi, gioielli, calzoni corti, sandali oppure lavorare a piedi nudi. Legare capelli lunghi oltre l’altezza delle spalle per evitare che possano impigliarsi nelle parti mobili. Portare occhiali di protezione e protezione per l’udito quando si utilizza l’apparecchio per il giardinaggio. Avere cura di tenere una posizione stabile e di mantentere sempre l’equilibrio. Non affaticarsi troppo. Non utilizzare mai il tosaerba a filo quando nelle immediate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici. L’operatore o l’utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. Prima di toccarlo con le mani, attendere prima che la lama di taglio in rotazione si sia fermata completamente. La lama di taglio continua a ruotare dopo lo spegnimento del motore e può provocare incidenti.

lamente di giorno o con una buona illuminazione artificiale. Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con il tosaerba a filo. L’impiego del tosaerba a filo nell’erba bagnata riduce la prestazione operativa. Spegnere il tosaerba a filo quando le stesso viene trasportato sulla/dalla zona di operazione. Accendere l’apparecchio per il giardinaggio solo quando mani e piedi sono sufficientemente lontani dalle lame da taglio. Non avvicinare mai le mani ed i piedi agli elementi di taglio rotanti. Prima della sostituzione della lama rimuovere la batteria ricaricabile. Non utilizzare mai elementi di taglio metallici per questo tosaerba a filo. Controllare regolarmente il tosaerba a filo ed eseguire la manutenzione prevista. Il tosaerba a filo può essere riparato esclusivamente da Officine Service autorizzate. Accertarsi sempre che le feritoie di ventilazione siano completamente libere da resti di erba. Rimozione della batteria ricaricabile: – ogniqualvolta l’apparecchio per il giardinaggio viene lasciato incustodito per un po’ di tempo – prima della sostituzione della lama – prima della pulizia oppure prima di eseguire dei lavori al tosaerba

F 016 L81 061 | (27.2.15)

OBJ_BUCH-1981-003.book Page 49 Friday, February 27, 2015 8:13 AM Italiano | 49

Conservare l’apparecchio per il giar-

dinaggio in un luogo sicuro ed asciutto, fuori dalla portata dei bambini. Non mettere nessun altro oggetto sull’apparecchio per il giardinaggio. A titolo di sicurezza, sostituire le parti usurate o danneggiate. Accertarsi che le parti di ricambio montate siano approvate da Bosch. Non mettere mai in funzione l’apparecchio per il giardinaggio senza che siano montate le relative parti. Indicazioni per l’uso ottimale della batteria ricaricabile Assicurarsi che l’apparecchio per il giardinaggio sia spento prima di inserire la batteria ricaricabile. L’inserimento di una batteria ricaricabile in un apparecchio per il giardinaggio acceso può causare incidenti. Custodire il caricabatteria al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d’insorgenza di scosse elettriche. Ricaricare le batterie ricaricabili solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di ricarica previsto per un determinato tipo di batteria sussiste il pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. Non caricare batterie di altra fabbricazione. Il caricabatteria è idoneo esclusivamente per operazioni di ricarica di batterie Bosch agli ioni di litio con tensioni indicate sotto dati tecnici. In caso contrario si viene a Bosch Power Tools

creare il pericolo di incendio e di esplosione. Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica. Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica. Non utilizzare il caricabatteria su basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio. Utilizzare esclusivamente batterie ricaricabili Bosch previste per questo apparecchio per il giardinaggio. L’impiego di batterie ricaricabili diverse da quelle consigliate potrà comportare il pericolo di lesioni e d’incendio. Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi. F 016 L81 061 | (27.2.15)

OBJ_BUCH-1981-003.book Page 50 Friday, February 27, 2015 8:13 AM

In caso d’impiego errato si provoca

il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. Non aprire la batteria. Vi è il pericolo di un corto circuito. Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dall’acqua e dall’umidità. Esiste pericolo di esplosione. Non mettere la batteria ricaricabile in corto circuito. Vi è concreto pericolo di esplosione! In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. Proteggere la batteria ricaricabile da umidità ed acqua. Conservare la batteria ricaricabile esclusivamente nel campo di temperatura da –20 °C fino a 50 °C. Non lasciare la batteria ricaricabile p.es. in estate nell’automobile. Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto. F 016 L81 061 | (27.2.15)

Indicazioni di sicurezza per caricabatteria Leggere tutte le indicazioni di sicurezza e le istruzioni operative. In caso di mancato rispetto delle indicazioni di sicurezza e delle istruzioni operative possono verificarsi scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le indicazioni di sicurezza e le istruzioni operative per ogni esigenza futura. Custodire il caricabatteria al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d’insorgenza di scosse elettriche. Non caricare batterie di altra fabbricazione. Il caricabatteria è idoneo esclusivamente per operazioni di ricarica di batterie Bosch agli ioni di litio con tensioni indicate sotto dati tecnici. In caso contrario si viene a creare il pericolo di incendio e di esplosione. Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica. Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica. Bosch Power Tools

OBJ_BUCH-1981-003.book Page 51 Friday, February 27, 2015 8:13 AM Italiano | 51

Non utilizzare il caricabatteria su

basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio. Sorvegliare i bambini durante l'utilizzo e le operazioni di pulizia e manutenzione. In questo modo si può evitare che i bambini giochino con il caricabatteria. Bambini e persone che a causa delle loro capacità fisiche, sensoriali o mentali oppure a cui manchi esperienza o conoscenza non sono in grado di utilizzare la stazione di ricarica in modo sicuro, non devono utilizzare questa stazione di ricarica senza la sorveglianza oppure l’istruzione da parte di una persona responsabile. In caso contrario esiste il pericolo di impiego errato e di lesioni.

I simboli seguenti sono importanti per la lettura e la comprensione delle istruzioni d’uso. Memorizzare i simboli ed il loro significato. L’interpretazione corretta dei simboli contribuisce ad un utilizzo migliore e più sicuro dell’apparecchio per il giardinaggio. Simbolo

Significato Mettere i guanti di protezione

Direzione di movimento

Direzione di reazione

Peso Accensione Spegnimento Operazione permessa Operazione vietata Rumore percettibile

Accessori opzionali/pezzi di ricambio

Uso conforme alle norme L’utensile è idoneo per tagliare erba ed erbacce sotto cespugli nonché su scarpate e bordi non accessibili al tosaerba. L’uso corretto si riferisce ad una temperatura ambientale tra 0 °C e 40 °C.

Dati tecnici Tosaerba

ART 23-18 LI ART 23-18 LI+

Numero di giri a vuoto

Impugnatura regolabile Diametro del taglio

Peso in funzione della EPTA-Procedure 01/2003

Batteria ricaricabile Codice prodotto – 1,5 Ah – 2,0 Ah

Numero degli elementi della batteria ricaricabile – 2 607 336 207 – 2 607 336 921

Campo ammesso di temperatura di ricarica

Tempo di ricarica con autonomia batteria ricaricabile, ca. – 1,5 Ah – 2,0 Ah

/II Stazione di ricarica Codice prodotto

Peso in funzione della EPTA-Procedure 01/2003 Classe di sicurezza Stazione di ricarica

AL 2215 CV AL 2215 CV AL 2215 CV AL 2215 CV EU UK AUS

Campo ammesso di temperatura di ricarica

Tempo di ricarica con autonomia batteria ricaricabile, ca. – 1,5 Ah – 2,0 Ah

Peso in funzione della EPTA-Procedure 01/2003 Classe di sicurezza Numero di serie

F 016 L81 061 | (27.2.15)

vedi targhetta del tipo sull’apparecchio per il giardinaggio

OBJ_BUCH-1981-003.book Page 53 Friday, February 27, 2015 8:13 AM Italiano | 53

Informazioni sulla rumorosità e sulla vibrazione Valori di emissione acustica rilevati conformemente a EN 50636-2-91.

Il livello di rumore stimato A dell’apparecchio ammonta normalmente a: Livello di pressione acustica Livello di potenza sonora Incertezza della misura K Usare la protezione acustica! Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norm EN 50636-2-91: Valore di emissione oscillazione ah

Incertezza della misura K Dichiarazione di conformità ART 23-18 LI ART 23-18 LI+

Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, fino al 19 aprile 2016: 2004/108/CE, dal 20 aprile 2016: 2014/30/UE, 2006/42/CE, 2000/14/CE alle relative modifiche, nonché alle seguenti Normative: EN 60335-1, EN 50636-2-91. 2000/14/CE: Llivello di potenza sonora garantito: Procedimento di valutazione della conformità secondo appendice VI.

Montaggio ed uso Scopo dell’operazione

Montaggio della cuffia di protezione

Regolazione dell’impugnatura

Montaggio delle ruote

Ricarica della batteria Inserimento e rimozione della batteria

Controllo della lama

Sostituzione della lama

Regolazione dell’angolo di lavoro

54 | Italiano Scopo dell’operazione

Accensione/spegnimento

Indicazioni operative Regolazione dell’altezza di lavoro

Manutenzione, pulizia e magazzinaggio 11

Messa in funzione Per la Vostra sicurezza  Attenzione: Prima di effettuare interventi di regolazione o pulizia spegnere l’apparecchio per il giardinaggio ed estrarre sempre la batteria ricaricabile.  Una volta spento il tosaerba a batteria, la lama di taglio continua a girare per alcuni secondi. Prima di riaccendere nuovamente il tosaerba a batteria, attendere che il motore e la lama di taglio si siano fermati completamente.  Non avviare nuovamente la macchina subito dopo averla disinserita.  Si consiglia l’impiego di elementi di taglio omologati dalla Bosch. In caso di altri elementi di taglio è possibile che il risultato di taglio sia differente.

Caricare la batteria  Non utilizzare un’altra stazione di ricarica. La stazione di ricarica fornita in dotazione è adatta alla batteria ricaricabile agli ioni di litio montata nell’apparecchio per il giardinaggio.  Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla stazione di ricarica. Stazioni di ricarica previste per l’uso con 230 V possono essere azionate anche a 220 V. La batteria ricaricabile è dotata di un sensore per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0 °C e 45 °C. In questo modo si permette di raggiungere una lunga durata della batteria. Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l’intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica. La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzione dell’operazione di ricarica non danneggia la batteria ricaricabile. La batteria ricaricabile Li-Ion è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento totale. In caso di batteria scarica, l’apparecchio per il giardinaggio si spegne tramite un interruttore automatico. La lama da taglio non si muove più. Dopo lo spegnimento automatico dell’apparecchio per il giardinaggio non continuare a premere l’interruttore di avvio/arresto. La batteria ricaricabile potrebbe venir danneggiata. F 016 L81 061 | (27.2.15)

Indicatore di controllo della carica della batteria ricaricabile Quando viene premuto l’interruttore di avvio/arresto, l’indicatore di controllo della carica della batteria ricaricabile sull’impugnatura del prodotto indica uno stato di carica basso lampeggiando tre volte. In questo caso togliere la batteria ricaricabile e ricaricarla.

Operazione di ricarica L’operazione di ricarica inizia non appena la spina di rete viene inserita nella presa per la corrente e la batteria viene inserita nella sede di ricarica . Grazie all’intelligente procedimento di ricarica, lo stato di ricarica della batteria viene riconosciuto automaticamente e l’operazione di ricarica avviene con la rispettiva ottimale corrente di carica in base alla temperatura della batteria e della tensione. Questa procedura consente di non sottoporre a sforzi eccessivi la batteria che in caso di deposito nella stazione di ricarica resta sempre completamente carica. Nota bene: L’operazione di ricarica è possibile solo se la temperatura della batteria è nell’ambito del campo ammesso di temperatura di ricarica, vedere paragrafo «Dati tecnici».

Led indicatore di carica della batteria ad intermittenza L’operazione di ricarica viene segnalata attraverso lampeggi a ritmo alternato del led indicatore di carica della batteria .

Led indicatore di carica della batteria sempre acceso La luce continua del led indicatore di carica della batteria segnala che la batteria ricaricabile è completamente carica oppure che la temperatura della batteria ricaricabile si trova al di fuori del campo della temperatura di ricarica ammesso e che per questo motivo non può essere ricaricata. Non appena si raggiunge il campo di temperatura ammesso, inizia di nuovo l’operazione di ricarica della batteria. Quando la batteria ricaricabile non è inserita, la luce continua del led indicatore di carica della batteria sta ad indicare che la spina di collegamento alla rete è inserita nella presa di alimentazione e che la stazione di ricarica è pronta per l’esercizio.

Istruzioni per la ricarica In caso di cicli di ricarica continui oppure in caso di operazioni di ricarica successivi senza interruzioni, la stazione di ricarica si può riscaldare. Questo fatto non è comunque preoccupante e non è indice di un difetto tecnico della stazione di ricarica. Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

OBJ_BUCH-1981-003.book Page 55 Friday, February 27, 2015 8:13 AM Italiano | 55

Individuazione dei guasti e rimedi d.c.

La calotta di protezione non può essere tirata sopra il disco portalama

Rimuovere il disco di taglio e montare di nuovo la cuffia di protezione

Il tosaerba non funziona

Caricare la batteria, vedere anche le «Istruzioni per la ricarica»

Batteria troppo fredda/troppo calda

Riscaldare/raffreddare la batteria

Il tosaerba funziona con interruzioni

Cablaggio interno dell’apparecchio per il Contattare il centro assistenza clienti giardinaggio difettoso Interruttore di avvio/arresto difettoso

Contattare il centro assistenza clienti

Apparecchio per il giardinaggio sovraccarico

Tagliare in diverse fasi

L’apparecchio per il giardinaggio non ta- Lama danneggiata glia

Sostituzione della lama

Vibrazioni piú forti

Sostituzione della lama

Assistenza clienti e consulenza impieghi

relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

www.bosch-garden.com Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dell’apparecchio per il giardinaggio.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell’imballo. Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.

Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa, ang. Via Trieste 20 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi. Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com

Trasporto Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l’utente senza ulteriori precauzioni. In caso di spedizione tramite terzi (es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti Bosch Power Tools

Smaltimento Non gettare apparecchi per il giardinaggio, stazioni di ricarica e batterie ricaricabili/batterie tra i rifiuti domestici! Solo per i Paesi della CE: Conformemente alla direttiva europea 2012/19/UE le apparecchiature elettriche ed elettroniche diventate inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica. Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio: Italia Ecoelit Viale Misurata 32 20146 Milano Tel.: +39 02 / 4 23 68 63 Fax: +39 02 / 48 95 18 93

F 016 L81 061 | (27.2.15)

OBJ_BUCH-1981-003.book Page 56 Friday, February 27, 2015 8:13 AM

56 | Nederlands Svizzera Batrec AG 3752 Wimmis BE Batterie ricaricabili/Batterie: Ioni di litio: Osservare le istruzioni riportate nel paragrafo «Trasporto».

Draag een gehoorbescherming en een veiligheidsbril. Trim niet in de regen. Laat de trimmer niet in de regen staan.

Con ogni riserva di modifiche tecniche.
