MODE D'EMPLOI ART 23-18 BOSCH

Български Указания за безопасна работа Внимание! Прочетете указанията по-долу внимателно. Запознайте се добре с обслужващите елементи и начинът на работа с Вашия градински електроинструмент. Запазете ръководството за експлоатация за ползване по-късно. Пояснения на графичните символи Общо указание за опасност.

Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei privind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport aerian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale suplimentare.

Eliminare Nu aruncaţi sculele electrice de grădină, încărcătoarele şi acumulatorii/bateriile în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE, echipamentele electrice şi electronice uzate şi, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat şi direcţionate către o staţie de reciclare ecologică. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful „Transport“.

Прочетете ръководството за експлоатация. Внимавайте намиращи се наблизо лица да не бъдат наранени от отхвърчащи частици. Внимание: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него. a.c. Не се отнася до настоящия електроинструмент. Изваждайте акумулаторната батерия, преди да настройвате или да почиствате градинския електроинструмент или когато го оставяте продължително време без надзор. Работете с шумозаглушители (антифони) и предпазни очила. d.c.

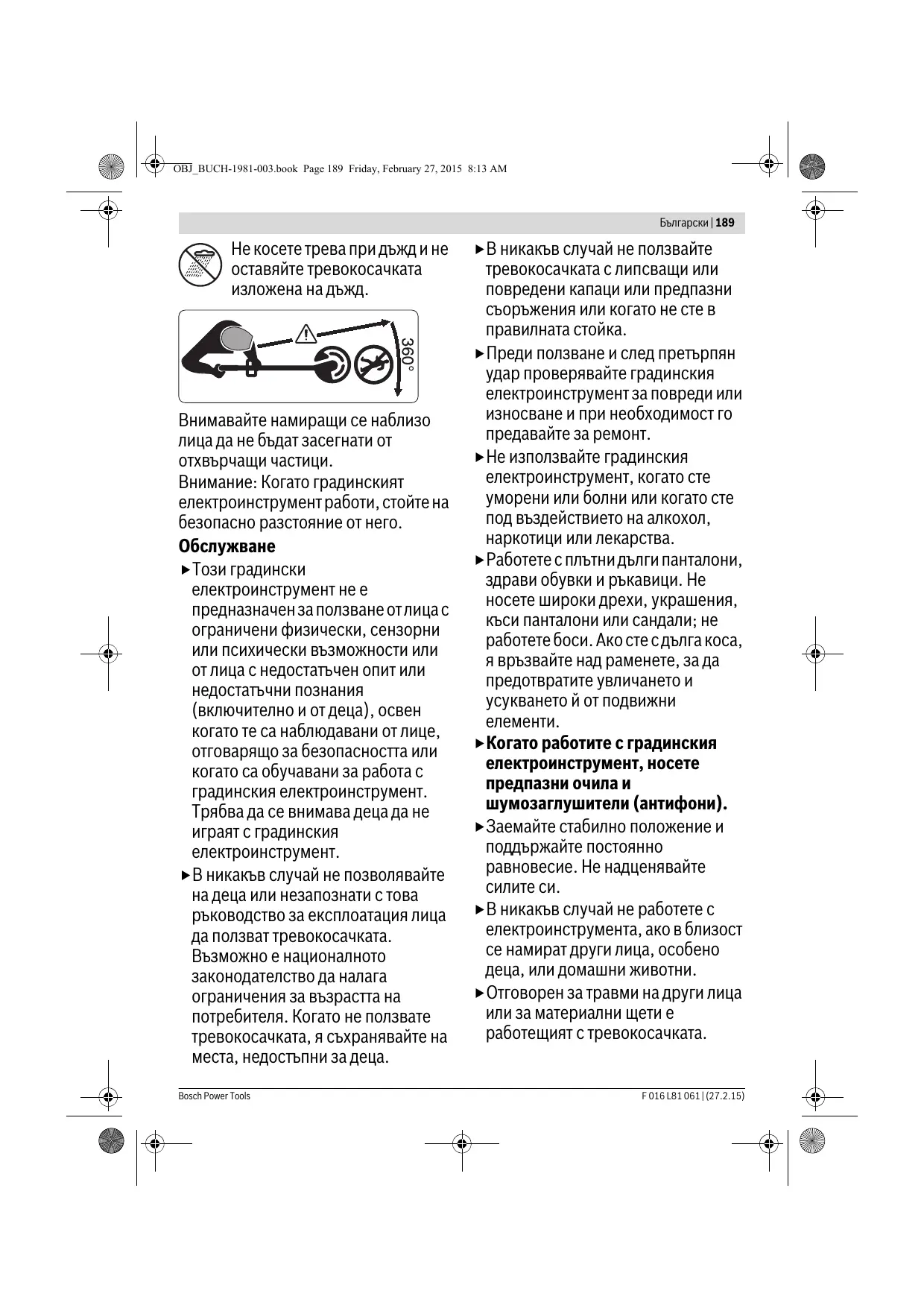

Не косете трева при дъжд и не оставяйте тревокосачката изложена на дъжд.

Внимавайте намиращи се наблизо лица да не бъдат засегнати от отхвърчащи частици. Внимание: Когато градинският електроинструмент работи, стойте на безопасно разстояние от него. Обслужване Този градински електроинструмент не е предназначен за ползване от лица с ограничени физически, сензорни или психически възможности или от лица с недостатъчен опит или недостатъчни познания (включително и от деца), освен когато те са наблюдавани от лице, отговарящо за безопасността или когато са обучавани за работа с градинския електроинструмент. Трябва да се внимава деца да не играят с градинския електроинструмент. В никакъв случай не позволявайте на деца или незапознати с това ръководство за експлоатация лица да ползват тревокосачката. Възможно е националното законодателство да налага ограничения за възрастта на потребителя. Когато не ползвате тревокосачката, я съхранявайте на места, недостъпни за деца. Bosch Power Tools

В никакъв случай не ползвайте

тревокосачката с липсващи или повредени капаци или предпазни съоръжения или когато не сте в правилната стойка. Преди ползване и след претърпян удар проверявайте градинския електроинструмент за повреди или износване и при необходимост го предавайте за ремонт. Не използвайте градинския електроинструмент, когато сте уморени или болни или когато сте под въздействието на алкохол, наркотици или лекарства. Работете с плътни дълги панталони, здрави обувки и ръкавици. Не носете широки дрехи, украшения, къси панталони или сандали; не работете боси. Ако сте с дълга коса, я връзвайте над раменете, за да предотвратите увличането и усукването й от подвижни елементи. Когато работите с градинския електроинструмент, носете предпазни очила и шумозаглушители (антифони). Заемайте стабилно положение и поддържайте постоянно равновесие. Не надценявайте силите си. В никакъв случай не работете с електроинструмента, ако в близост се намират други лица, особено деца, или домашни животни. Отговорен за травми на други лица или за материални щети е работещият с тревокосачката.

F 016 L81 061 | (27.2.15)

OBJ_BUCH-1981-003.book Page 190 Friday, February 27, 2015 8:13 AM

Изчаквайте всички части на

Поддържайте вентилационните

машината спрат движението си напълно, преди да се опитвате да ги допирате. След изключване на електродвигателя ножовете продължават да се въртят известно време по инерция и могат да предизвикат наранявания. Работете само на дневна светлина или на силно изкуствено осветление. Не работете с тревокосачката при лоши атмосферни условия, особено при силен вятър. Използването на тревокосачката при влажна трева намалява производителността й. Изключвайте тревокосачката, когато я пренасяте от/към работната зона. Включвайте градинския електроинструмент едва след като ръцете и краката Ви са на безопасно разстояние от ножовете. Не поставяйте ръцете и краката си в близост до въртящите се режещи елементи. Преди смяна на ножовете изваждайте акумулаторната батерия. За тази тревокосачка никога не използвайте метални режещи елементи. Редовно проверявайте и поддържайте тревокосачката. Допускайте ремонтните дейности по тревокосачката да се извършват само от оторизирани сервизи.

отвори винаги чисти и проверявайте да не са запушени от остатъци от трева. Изваждайте акумулаторната батерия: – винаги, когато оставяте градинския електроинструмент без надзор за известно време – преди смяна на ножовете – преди почистване или когато работите по тревокосачката Съхранявайте градинския електроинструмент на сигурно, сухо място, недостъпно за деца. Не поставяйте други предмети върху градинския електроинструмент. Поради съображения за безопасност заменяйте износени или повредени детайли. Уверявайте се, че резервните части, които поставяте, са произведени от Бош. В никакъв случай не включвайте градинския електроинструмент, ако всичките му принадлежности не са монтирани.

F 016 L81 061 | (27.2.15)

Указания за оптимална работа с акумулаторната батерия Преди да поставяте акумулаторната батерия, се уверявайте, че градинският електроинструмент е изключен. Поставянето на акумулаторна батерия в градински електроинструмент, който е включен, може да предизвика злополуки. Bosch Power Tools

OBJ_BUCH-1981-003.book Page 191 Friday, February 27, 2015 8:13 AM

Предпазвайте зарядното

устройство от дъжд и овлажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар. Зареждайте акумулаторните батерии само със зарядните устройства, които се препоръчват от производителя. Ако зарядното устройство бъде използвано за зареждане на различни от предвидените акумулаторни батерии, съществува опасност от пожар. Не зареждайте чужди акумулаторни батерии. Зарядното устройство е предназначено само за зареждане на литиево-йонни акумулаторни батерии на Бош с посочените в раздела Технически параметри напрежения. В противен случай съществува опасност от пожар и експлозии. Поддържайте зарядното устройство чисто. Съществува опасност от възникване на токов удар вследствие на замърсяване на зарядното устройство. Винаги преди употреба проверявайте зарядното устройство, захранващия кабел и щепсела. Не използвайте зарядното устройство в случай, че откриете повреди. Не отваряйте зарядното устройство, оставете ремонтите да бъдат извършвани само от квалифицирани техници и с ориBosch Power Tools

гинални резервни части. Повреди на зарядното устройство, захранващия кабел или щепсела увеличават опасността от токов удар. Не поставяйте зарядното устройство на леснозапалима повърхност (напр. хартия, текстил и др. п.) или в леснозапалима среда. Съществува опасност от възникване на пожар вследствие на нагряването на устройството по време на зареждане. Използвайте само акумулаторни батерии на Бош, предвидени за този модел градински електроинструмент. Използването на други акумулаторни батерии може да предизвика пожари и наранявания. Когато акумулаторната батерия е извън електроинструмента, я дръжте на безопасно разстояние от кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да предизвикат късо съединение. Последствията от късо съединение между клемите на акумулаторната батерия могат да бъдат наранявания и/или пожар. При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако F 016 L81 061 | (27.2.15)

OBJ_BUCH-1981-003.book Page 192 Friday, February 27, 2015 8:13 AM

електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата. Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина или огън, както и от вода и овлажняване. Съществува опасност от експлозия. Внимавайте да не предизвикате късо съединение между клемите на акумулаторната батерия. Съществува опасност от експлозия. При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещението и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в температурния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слънце. Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка. F 016 L81 061 | (27.2.15)

Указания за безопасна работа със зарядни устройства Прочетете указанията за безопасност и за работа с електроинструмента. Пропуски при спазването на указанията за безопасност и за работа с електроинструмента могат да имат за последствие токов удар, пожар и/или тежки травми. Съхранявайте всички указания за безопасност и за работа с електроинструмента за ползване в бъдеще. Предпазвайте зарядното устройство от дъжд и овлажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар. Не зареждайте чужди акумулаторни батерии. Зарядното устройство е предназначено само за зареждане на литиево-йонни акумулаторни батерии на Бош с посочените в раздела Технически параметри напрежения. В противен случай съществува опасност от пожар и експлозии. Поддържайте зарядното устройство чисто. Съществува опасност от възникване на токов удар вследствие на замърсяване на зарядното устройство. Винаги преди употреба проверявайте зарядното устройство, захранващия кабел и щепсела. Не използвайте зарядното устройство в случай, че откриете повреди. Не Bosch Power Tools

OBJ_BUCH-1981-003.book Page 193 Friday, February 27, 2015 8:13 AM

отваряйте зарядното устройство, оставете ремонтите да бъдат извършвани само от квалифицирани техници и с оригинални резервни части. Повреди на зарядното устройство, захранващия кабел или щепсела увеличават опасността от токов удар. Не поставяйте зарядното устройство на леснозапалима повърхност (напр. хартия, текстил и др. п.) или в леснозапалима среда. Съществува опасност от възникване на пожар вследствие на нагряването на устройството по време на зареждане. Контролирайте деца при ползването, почистването и обслужването. Така се гарантира, че децата няма да играят със зарядното устройство. Деца и лица, които поради психическото си, сензорномоторното или душевното си състояние или поради липса на знания или опит не са в състояние да обслужват зарядното устройство сигурно, не трябва да работят със зарядното устройство без непосредствен контрол или надзор от отговорно лице. В противен случай съществува опасност от грешки при ползването и трудови злополуки.

Символи Символите по-долу са важни за прочитането и разбирането на ръководството за експлоатация. Запомнете символите и значенията им. Правилното интерпретиране на символите ще Ви помогне да ползвате градинския електроинструмент по-добре и по-сигурно. Символ

Значение Работете с предпазни ръкавици

Маса Включване Изключване Допустимо действие Забранено действие CLICK!

Отчетлив шум Допълнителни приспособления/резервни части

Предназначение на електроинструмента Електроинструментът е предназначен за рязане на трева и плевели под и около храсти, както и по неравен терен и на места, които не могат да бъдат достигнати с колесна тревокосачка. Температурният диапазон на работа с електроинструмента е между 0 °C и 40 °C.

F 016 L81 061 | (27.2.15)

Скорост на въртене на празен ход

Регулируема ръкохватка Диаметър на рязане

Маса съгласно EPTA-Procedure 01/2003

Номинално напрежение

Време за зареждане при капацитет на батерията, прибл. – 1,5 Ah – 2,0 Ah

Маса съгласно EPTA-Procedure 01/2003

Брой на клетките в акумулаторната батерия – 2 607 336 207 – 2 607 336 921 Зарядно устройство Каталожен номер

Български | 195 Тревокосачка Време за зареждане при капацитет на батерията, прибл. – 1,5 Ah – 2,0 Ah Маса съгласно EPTA-Procedure 01/2003

Клас на защита Сериен номер

вижте табелката на градинския инструмент

Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN 50636-2-91. Равнището А на излъчвания от електроинструмента шум обикновено е: равнище на звуковото налягане равнище на мощността на звука неопределеност K Работете с шумозаглушители (антифони)! Пълната стойност на вибрациите ah (векторната сума по трите направления) и неопределеността K са определени съгласно EN 50636-2-91: Генерирани вибрации ah

Неопределеност K ART 23-18 LI ART 23-18 LI+

Декларация за съответствие ART 23-18 LI ART 23-18 LI+

С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» съответства на всички валидни изисквания на директивите 2011/65/EС, до 19 април 2016: 2004/108/EО, от 20 април 2016: 2014/30/EС, 2006/42/EО, 2000/14/EO включително на измененията им и покрива изискванията на стандартите: EN 60335-1, EN 50636-2-91. 2000/14/EO: гарантирано ниво на мощността на звука: Метод за оценка на съответствието съгласно Приложение VI.

Монтиране и работа Дейност

Монтиране на предпазния кожух 2

Настройване на ръкохватката

Монтиране на колелата

Зареждане на акумулаторната батерия Поставяне и изваждане на акумулаторната батерия

Регулирайте работния ъгъл

Включване и изключване

Указания за работа Регулиране на работната височина

Поддържане, почистване и съхраняване

Избор на допълнителни приспособления

Включване За Вашата сигурност  Внимание: Изключете градинския електроинструмент и извадете акумулаторната батерия, преди да извършвате настройки или да го почиствате.  След изключване на акумулаторната тревокосачка ножът продължава да се върти няколко секунди по инерция. Преди да включвате повторно, изчакайте въртенето на електродвигателя/ножа да спре напълно. F 016 L81 061 | (27.2.15)

 Не включвайте електроинструмента непосредствено след като сте го изключили.  Препоръчва се използването само на утвърдени от Бош режещи елементи. При други режещи елементи резултатът от рязането може да е незадоволителен.

Зареждане на акумулаторната батерия  Не използвайте други зарядни устройства. Включеното в окомплектовката зарядно устройство е с параметри, подходящи за вградената в градинския Ви електроинструмент литиево-йонна акумулаторна батерия.  Внимавайте за напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, написани на табелката на зарядното устройство. Зарядни устройства, обозначени с 230 V, могат да бъдат захранвани и с 220 V. Акумулаторната батерия има температурен контрол, който позволява зареждането само в диапазона между 0 °C и 45 °C. Така се увеличава дълготрайността на акумулаторната батерия. Упътване: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумулаторната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде зареждана по всяко време, без това да съкращава дълготрайността й. Прекъсване на зареждането също не й вреди. Литиево-йонната акумулаторна батерия е защитена срещу пълно разреждане от електронната система «Electronic Cell Protection (ECP)». При разредена акумулаторна батерия градинският електроинструмент се изключва от предпазен прекъсвач: ножът спира да се движи. След автоматичното изключване не продължавайте да натискате пусковия прекъсвач. Възможно е да повредите акумулаторната батерия.

Светлинен индикатор на акумулаторната батерия Контролният светлинен индикатор на ръкохватката на електроинструмента сигнализира за изтощена акумулаторната батерия чрез трикратно мигане, когато пусковият прекъсвач е натиснат. В такъв случай извадете акумулаторната батерия и я заредете.

Зареждане Процесът на зареждане започва веднага след като щепселът на зарядното устройство бъде включен в контакта и след това акумулаторната батерия бъде поставена в зарядното устройство . Благодарение на интелигентността на процеса на зареждане състоянието на акумулаторната батерия се

OBJ_BUCH-1981-003.book Page 197 Friday, February 27, 2015 8:13 AM

Български | 197 разпознава и тя се зарежда с оптималния ток за текущите си температура и напрежение. Така животът на акумулаторната батерия се удължава, а, при съхраняване върху зарядното устройство, тя е винаги напълно заредена. Упътване: Акумулаторната батерия се зарежда само ако температурата й е в границите на допустимия диапазон, вижте раздел «Технически данни».

напълно или че температурата на акумулаторната батерия е извън допустимия интервал за зареждане, поради което в момента акумулаторната батерия не се зарежда. Когато температурата попадне в допустимия температурен интервал, процесът на зареждане започва. Непрекъснато светене на светодиода, когато няма поставена акумулаторна батерия , указва, че щепселът е включен в захранващата мрежа и зарядното устройство е готово за работа.

Мигащ светодиод за зареждане на акумулаторната батерия

Указания за зареждане

Процесът на зареждане се указва чрез мигане на светодиода.

Непрекъснато светещ светодиод Непрекъснатото светене на светодиода указва, че акумулаторната батерия е заредена

При непрекъснато зареждане, респ. при неколкократно последователно зареждане на акумулаторни батерии без прекъсване зарядното устройство може да се нагрее. Това е нормално и не указва за наличието на технически дефект на зарядното устройство. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Отстраняване на дефекти d.c.

Предпазният кожух не може да бъде издърпан над режещия диск

Неправилно монтиране

Демонтирайте режещия диск и монтирайте отново предпазния кожух

Тревокосачката не работи

Акумулаторната батерия е разредена

Заредете акумулаторната батерия, вижте също и указанията за зареждане

Акумулаторната батерия е твърде студена/гореща

Оставете акумулаторната батерия да се затопли/охлади

Тревокосачката работи с прекъсвания Вътрешен електрически дефект на градинския електроинструмент

Потърсете помощ в оторизиран сервиз за електроинструменти

Пусковият прекъсвач е повреден

Потърсете помощ в оторизиран сервиз за електроинструменти

Градинският електроинструмент е претоварен

Тревата е твърде висока

Градинският електроинструмент не реже

Сервиз и технически съвети www.bosch-garden.com Винаги когато се обръщате с въпроси към представителите на Бош непременно посочвайте 10цифрения каталожен номер на градинския електроинструмент.

Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg F 016 L81 061 | (27.2.15)

OBJ_BUCH-1981-003.book Page 198 Friday, February 27, 2015 8:13 AM

Транспортиране Включените в окомплектовката литиево-йонни акумулутарони батерии са в обхвата на изискванията на нормативните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с лепящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписания.

Македонски Безбедносни напомени Внимание! Ве молиме прочитајте ги следниве упатства. Запознајте се со командите и со соодветната употреба на косачката. Чувајте го упатството за идни консултации. Толкување на симболите Општи безбедносни правила. Прочитајте го упатството за употреба.

Бракуване Не изхвърляйте градински електроинструменти, зарядни устройства и акумулаторни или обикновени батерии при битовите отпадъци! Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО акумулаторни или обикновени батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела «Транспортиране».
