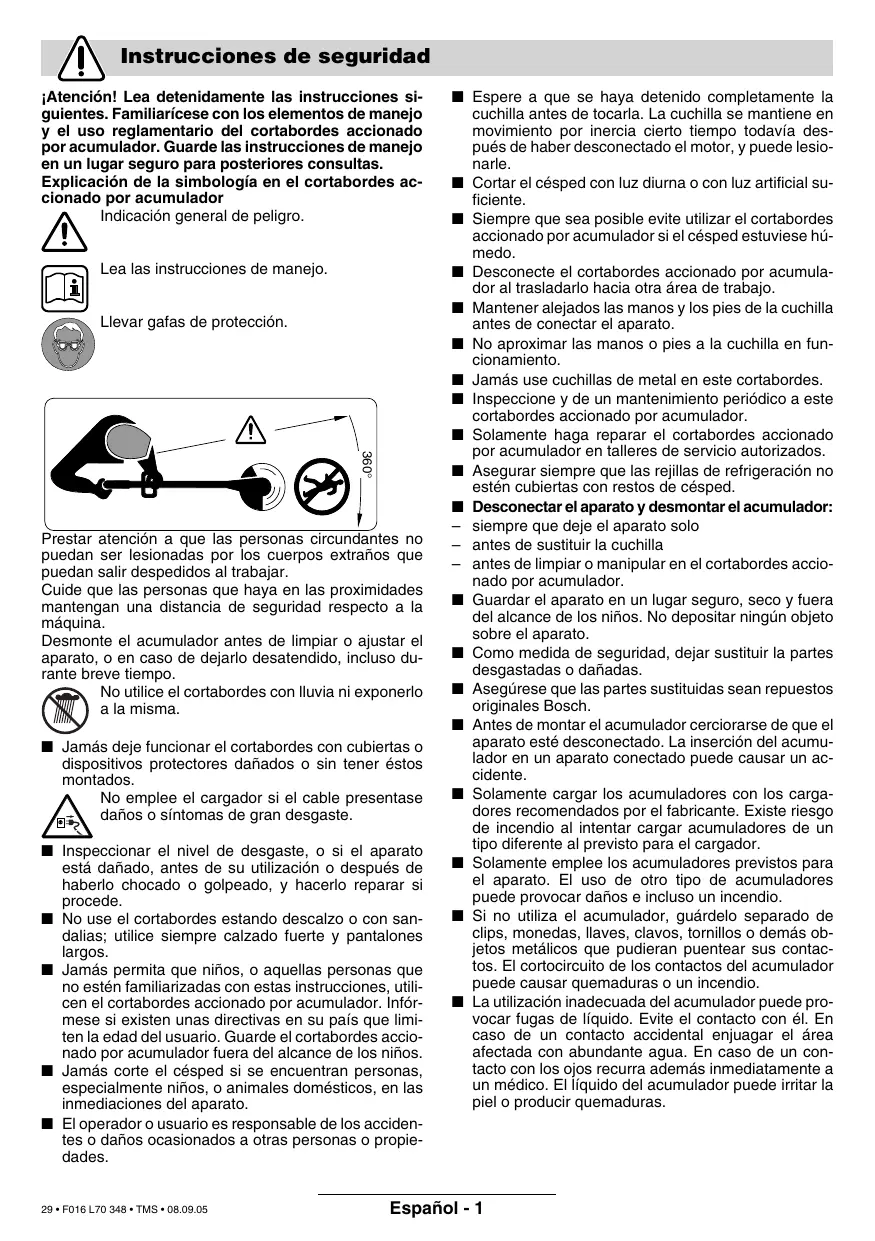

Instrucciones de seguridad ¡Atención! Lea detenidamente las instrucciones siguientes. Familiarícese con los elementos de manejo y el uso reglamentario del cortabordes accionado por acumulador. Guarde las instrucciones de manejo en un lugar seguro para posteriores consultas. Explicación de la simbología en el cortabordes accionado por acumulador Indicación general de peligro. Lea las instrucciones de manejo. Llevar gafas de protección.

Prestar atención a que las personas circundantes no puedan ser lesionadas por los cuerpos extraños que puedan salir despedidos al trabajar.

Cuide que las personas que haya en las proximidades mantengan una distancia de seguridad respecto a la máquina. Desmonte el acumulador antes de limpiar o ajustar el aparato, o en caso de dejarlo desatendido, incluso durante breve tiempo. No utilice el cortabordes con lluvia ni exponerlo a la misma. ■ Jamás deje funcionar el cortabordes con cubiertas o dispositivos protectores dañados o sin tener éstos montados. No emplee el cargador si el cable presentase daños o síntomas de gran desgaste. ■ Inspeccionar el nivel de desgaste, o si el aparato está dañado, antes de su utilización o después de haberlo chocado o golpeado, y hacerlo reparar si procede. ■ No use el cortabordes estando descalzo o con sandalias; utilice siempre calzado fuerte y pantalones largos. ■ Jamás permita que niños, o aquellas personas que no estén familiarizadas con estas instrucciones, utilicen el cortabordes accionado por acumulador. Infórmese si existen unas directivas en su país que limiten la edad del usuario. Guarde el cortabordes accionado por acumulador fuera del alcance de los niños. ■ Jamás corte el césped si se encuentran personas, especialmente niños, o animales domésticos, en las inmediaciones del aparato. ■ El operador o usuario es responsable de los accidentes o daños ocasionados a otras personas o propiedades.

29 • F016 L70 348 • TMS • 08.09.05

■ Espere a que se haya detenido completamente la cuchilla antes de tocarla. La cuchilla se mantiene en movimiento por inercia cierto tiempo todavía después de haber desconectado el motor, y puede lesionarle.

■ Cortar el césped con luz diurna o con luz artificial suficiente. ■ Siempre que sea posible evite utilizar el cortabordes accionado por acumulador si el césped estuviese húmedo. ■ Desconecte el cortabordes accionado por acumulador al trasladarlo hacia otra área de trabajo. ■ Mantener alejados las manos y los pies de la cuchilla antes de conectar el aparato. ■ No aproximar las manos o pies a la cuchilla en funcionamiento. ■ Jamás use cuchillas de metal en este cortabordes. ■ Inspeccione y de un mantenimiento periódico a este cortabordes accionado por acumulador. ■ Solamente haga reparar el cortabordes accionado por acumulador en talleres de servicio autorizados. ■ Asegurar siempre que las rejillas de refrigeración no estén cubiertas con restos de césped. ■ Desconectar el aparato y desmontar el acumulador: – siempre que deje el aparato solo – antes de sustituir la cuchilla – antes de limpiar o manipular en el cortabordes accionado por acumulador. ■ Guardar el aparato en un lugar seguro, seco y fuera del alcance de los niños. No depositar ningún objeto sobre el aparato. ■ Como medida de seguridad, dejar sustituir la partes desgastadas o dañadas. ■ Asegúrese que las partes sustituidas sean repuestos originales Bosch. ■ Antes de montar el acumulador cerciorarse de que el aparato esté desconectado. La inserción del acumulador en un aparato conectado puede causar un accidente. ■ Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. ■ Solamente emplee los acumuladores previstos para el aparato. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. ■ Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. ■ La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.

Características técnicas

Cortabordes accionado por acumulador

Revoluciones en vacío [min-1] Empuñadura ajustable Ajuste angular para el cabezal / ajuste para cortar bordes ● ● Diámetro de corte [cm] 23 26 Peso (sin accesorios) [kg] 2,9 2,9 Número de serie Ver nº de serie 17 (placa de características) indicado en la máquina. Acumulador NiCd NiCd Número de pedido 2 607 335 535 2 607 335 535 Tensión nominal [V] 18 18 Capacidad [Ah] 1,5 1,5 Tiempo de carga (con el acumulador descar- [min] gado) 85 – 120 85 – 120 Cargador AL 60 DV 2411 AL 60 DV 2411 Número de pedido 2 607 224 .. 2 607 224 .. Corriente de carga – Proceso de carga rápida [A] 1,2 1,2 – Proceso de carga de mantenimiento [mA] 60 60 Margen de la temperatura de carga admisible [°C] 0 – 45 0 – 45

– Instrucciones de manejo

Utilización reglamentaria

El aparato ha sido diseñado para cortar césped y malas hierbas debajo de arbustos, y en pendientes o bordes que no sean accesibles con el cortacésped. Su uso reglamentario implica además la utilización a una temperatura ambiente entre 0 °C y 40 °C.

Este manual contiene instrucciones importantes para el montaje correcto y la utilización segura de su aparato. Por ello, es muy importante que lea detenidamente esta instrucciones.

Material que se adjunta

Saque con cuidado del embalaje el cortabordes accionado por acumulador y verifique si se adjuntan todas las piezas mencionadas a continuación: – Cortadora peinadora – Caperuza protectora – Empuñadura ajustable (premontada) – Ruedas (solamente ART 26/2600 ACCUTRIM) – Estribo protector para árboles (solamente ART 26/2600 ACCUTRIM) – Plato de corte – Cuchilla de corte 30 • F016 L70 348 • TMS • 08.09.05

Si faltasen piezas, o si alguna de ellas estuviese dañada, diríjase por favor al comercio de su adquisición.

Elementos de la máquina

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

Interruptor de conexión/desconexión

Empuñadura Tornillo de la empuñadura Empuñadura ajustable Casquillo de apriete Tubo Rejillas de refrigeración Cabezal Estribo protector de árboles (solamente ART 26/2600 ACCUTRIM) Caperuza protectora Ruedas (solamente ART 26/2600 ACCUTRIM) Pedal para el ajuste angular del cabezal Acumulador Indicador por LED Cargador Alojamiento para carga del acumulador Número de serie

¡Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!

¡Atención! Desconecte el aparato y desmonte el acumulador antes de realizar trabajos de ajuste o limpieza. Tras la desconexión del cortabordes se mantiene todavía en funcionamiento por inercia durante algunos segundos la cuchilla de corte. Precaución –no toque las cuchilla de corte en funcionamiento.

Instrucciones para el uso

Al utilizar el cargador prolongadamente puede ocurrir que éste se caliente. Esto es normal y no supone que el aparato esté averiado. Un acumulador nuevo o que no haya sido usado durante largo tiempo alcanza su plena potencia después de aprox. 5 ciclos de carga y descarga. Si después de cargar los acumuladores el tiempo de funcionamiento fuese muy reducido, ello es señal de que están agotados y deben sustituirse.

Proceso de carga Una vez conectado el enchufe de red a la toma de corriente, el proceso de carga se inicia en el momento de insertar el acumulador 13 en el alojamiento 16. El proceso de carga inteligente detecta automáticamente el estado de carga del acumulador cargándolo de acuerdo a su temperatura y tensión. De esta manera se preserva el acumulador y se mantiene siempre cargado al mantenerlo insertado en el cargador. El proceso de carga es señalizado por el LED indicador 14: Proceso de carga rápida

El proceso de carga rápida es señalizado mediante el parpadeo del

LED indicador 14. El acumulador está plenamente cargado en el momento en que el LED indicador 4 deje de parpadear y se encienda permanentemente. A continuación puede sacarse el acumulador y utilizarse inmediatamente. Se recomienda no retirar el acumulador antes de haberlo cargado del todo. Solamente puede realizarse el proceso de carga rápida si la temperatura del acumulador se encuentra entre 0 °C y 45 °C.

Proceso de carga de mantenimiento

El proceso de carga de mantenimiento es señalizado al encenderse permanentemente el LED indicador 4. Si está plenamente cargado el acumulador, el cargador cambia inmediatamente a la carga de mantenimiento. De esta manera se compensa la autodescarga natural del acumulador.

31 • F016 L70 348 • TMS • 08.09.05

Monte completamente el cortabordes antes de insertar el acumulador.

Cerciórese de que el cortabordes sea ensamblado en este orden: A Montaje de la caperuza protectora Monte la caperuza protectora 10 en el cabezal 8.

➊ Enganche la caperuza protectora en el cabezal y empújela hacia atrás.

➋ Empuje hacia abajo la parte posterior de la caperuza protectora hasta enclavarla firmemente (clic).

Montaje de las ruedas

(solamente ART 26/2600 ACCUTRIM) B1 Acoplar las ruedas 11 a la varilla guía 6. B2 Montar el tornillo 19 y la tuerca de mariposa 18. Observación: La posición en altura de las ruedas puede modificarse aflojando la tuerca de mariposa 18. B3 Las ruedas pueden desplazarse hacia arriba y hacia abajo sobre la varilla guía 6 para adaptarlas a la altura de corte deseada. Montaje del plato de corte/cuchilla C Meta a presión el plato de corte 20 en el árbol motriz (clic). D Inserte en la espiga 21 la cuchilla 22, presiónela hacia abajo, y tire de ella hacia fuera hasta enclavarla.

E Aplicación de la empuñadura ajustable La empuñadura ajustable 4 puede colocarse en diversas posiciones: ➊ Para modificar la posición, aflojar el tornillo de la empuñadura 3 y ajustar la empuñadura 4. ➋ Apretar firmemente el tornillo 3 para asegurar la empuñadura 4 en la posición ajustada. F Ajuste de la longitud del cortabordes

➊ Girar 90° el casquillo de apriete 5.

➋ Para prolongar la longitud sacar la varilla guía y, para reducirla, empujar hacia dentro la misma. Volver a apretar el casquillo de apriete 5. G Ajuste del ángulo del cabezal de corte: Para modificar el ángulo de corte presionar el pedal 12 y abatir la varilla guía 6 a la posición deseada. Soltar el pedal 12.

Ajuste para cortar bordes

H Desplazar las ruedas (caso de estar montadas): ➊ Aflojar la tuerca de mariposa 18. ➋ Girar 90° las ruedas 11 en la forma mostrada. ➌ Apretar la tuerca de mariposa 18. I Ajuste del ángulo del cabezal de corte: ➊ Presionar el pedal 12. ➋ Ajustar la varilla guía 6 a la posición más baja. Soltar el pedal 12. J Ajuste del cabezal: ➊ Aflojar el casquillo de apriete 5. ➋ Girar 90° la varilla guía 6 para posicionar el cabezal 8 para cortar/cortar bordes en la forma mostrada. Apretar el casquillo de apriete 5.

Ir guiando el cortabordes accionado por acumulador con movimiento de vaivén hacia la izquierda y derecha, manteniéndolo suficientemente separado del cuerpo. El cortabordes accionado por acumulador puede cortar eficazmente césped hasta una altura de 15 cm. Corte césped de más altura de forma escalonada. Si pretende cortar césped que esté ya bastante largo, desmontar antes las ruedas (solamente ART 26/2600 ACCUTRIM). L Recorte de bordes Guiar el cortabordes accionado por acumulador a lo largo de los bordes del césped. Para evitar que la cuchilla se desgaste demasiado rápido, evite que ésta toque superficies consistentes o muros. M Para un mejor control utilice de guía el estribo protector de árboles 9 (solamente ART 26/2600 ACCUTRIM – disponible como accesorio especial para ART 23/2300 ACCUTRIM). N Recorte en torno a árboles y arbustos Recorte con cuidado el césped cercano a los árboles y arbustos evitando que el hilo consiga tocarlos. Las plantas pueden llegar a estropearse si se daña su tallo. M Para un mejor control utilice la empuñadura ajustable y el estribo protector de árboles 9 (solamente ART 26/2600 ACCUTRIM – disponible como accesorio especial para ART 23/2300 ACCUTRIM).

Autonomía del acumulador

La autonomía del acumulador depende de las condiciones de trabajo: Condiciones favorables: hasta 800 metros

Cortes normales y recorte de bordes

Condiciones normales: hasta 350 metros

Retire piedras, trozos de madera sueltos y demás objetos del área a trabajar.

Tras la desconexión del cortabordes se mantiene todavía en funcionamiento por inercia la cuchilla de corte durante algunos segundos. Espere a que se haya detenido el motor/cuchilla de corte, antes de conectarlo de nuevo. No desconectar y volver a conectar el aparato a intervalos breves. Conexión y desconexión Accionar y mantener pulsado el interruptor 1. Para la desconexión soltar el interruptor 1.

32 • F016 L70 348 • TMS • 08.09.05

Condiciones desfavorables: hasta 60 metros

Después del corte/almacenaje

Antes de cualquier manipulación en la máquina extraer el acumulador.

Observación: Efectúe periódicamente los siguientes trabajos de mantenimiento para asegurar una utilización prolongada y fiable del aparato. Inspeccionar periódicamente el aparato en cuanto a daños manifiestos, como piezas sueltas, desgastadas o dañadas. Verifique que las cubiertas y dispositivos protectores estén correctamente montados y que no estén dañados. Antes de la utilización del aparato efectúe los trabajos de mantenimiento o reparación que sean necesarios. Si a pesar de los esmerados procesos de fabricación y control, la peinadora cortadora de césped llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. Al realizar consultas o solicitar piezas de repuesto, ¡es imprescindible indicar siempre el número de pedido de 10 cifras que figura en la placa de características del aparato!

D Desconecte aparato y retire el acumulador. Cerciórese de haber desmontado el acumulador antes de guardar el aparato.

Limpiar minuciosamente la parte exterior de la peinadora cortadora de césped con un cepillo blando y un paño. No utilizar agua, disolvente ni agentes para pulir. Eliminar completamente la hierba adherida y las partículas, especialmente en el área de las rejillas de refrigeración 7. Colocar el aparato sobre un costado y limpiar el interior de la caperuza de protección 10. Desprender el material compactado que pudiera estar adherido, con un trozo de madera o plástico. Se recomienda guardar el acumulador a una temperatura entre 0 y 45 °C.

Mantenimiento de la cuchilla

Antes de cualquier manipulación en la máquina extraer el acumulador.

Para desmontar la cuchilla 22 desgastada, tirar de ella hasta hacerla salir de la espiga 21. Desprender completamente, con un cuchillo afilado, los restos de plástico/suciedad que pudieran estar adheridos a la espiga 21. Para montar una cuchilla 22 nueva inserte ésta en la espiga 21, presione la cuchilla hacia abajo, y tire de ella hacia fuera hasta enclavarla. Observación: Solamente emplear cuchillas de repuesto Bosch. Estas cuchillas han sido especialmente desarrolladas para obtener unas mejores prestaciones en el corte. Las cuchillas de corte de otros fabricantes merman el rendimiento obtenido en el trabajo.

33 • F016 L70 348 • TMS • 08.09.05

Investigación de averías

La tabla siguiente muestra ciertos síntomas de fallo y la forma de subsanarlos en caso de presentarse anomalías en su máquina. Si ello no le ayudase a localizar el problema, diríjase un taller de servicio. Atención: Antes de intentar localizar una avería, desconectar el aparato, y retirar el acumulador. Síntomas

La caperuza protectora

Montaje incorrecto no puede pasarse por encima del plato de corte

Desmontar el plato de corte y volver a montar la caperuza protectora, ver también "Montaje”

La peinadora cortadora de césped no funciona

Cargar acumulador, ver también “Indicaciones para la carga”.

La peinadora cortadora de césped funciona de manera intermitente

Cableado interno de la máquina defec- Acudir al servicio de asistencia técnica tuoso

Interruptor de conexión/desconexión Acudir al servicio de asistencia técnica defectuoso

Vibraciones o ruido exce- Máquina defectuosa sivo

Acudir al servicio de asistencia técnica

Sustituya la cuchilla

La autonomía de funcionamiento tras la recarga del acumulador es demasiado corta

El acumulador no fue utilizado durante largo tiempo o se ha usado pocas veces todavía

Césped demasiado alto Acumulador agotado

Recargue completamente el acumulador, ver también las indicaciones de carga

Cortar el césped en varias pasadas Sustituir el acumulador

La cuchilla no se mueve

Cargar acumulador, ver también “Indicaciones para la carga”.

Acudir al servicio de asistencia técnica

El acumulador no está completamente cargado El césped se ha enredado en el plato de corte

No es posible cargar con el cargador

La temperatura del acumulador se en- Enfriar o calentar el acumulador para cuentra fuera del margen admisible que adquiera una temperatura admisible (entre 0 °C y 45 °C). Si es éste el caso, el cargador cambia entonces automáticamente al modo de carga rápida

Los contactos del acumulador están Limpiar los contactos (p. ej. metiendo sucios y sacando varias veces el acumulador), o sustituir el acumulador si fuese preciso El acumulador está defectuoso debido Sustituir el acumulador a una interrupción interna (entre las celdas)

El LED indicador 14 no se enciende al conectar el enchufe de red a la toma de corriente ni al insertar el acumulador en el alojamiento de carga 16

El enchufe del cargador no está (correctamente) metido

Toma de corriente, cable o cargador defectuosos

34 • F016 L70 348 • TMS • 08.09.05

Sustituya la cuchilla

Cargar acumulador, ver también “Indicaciones para la carga”. Desenrede el césped

Introducir el enchufe (completamente) en la toma de corriente

Medir la tensión de red y, si procede, hacer comprobar el cargador por un servicio técnico autorizado para herramientas eléctricas Bosch

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. Sólo para países de la UE: ¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su conversión en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Servicio de asistencia técnica

Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid ✆ Asesoramiento al cliente +34 901 11 66 97 Fax +34 91 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 ✆ +58 (0)2 / 207 45 11 México Robert Bosch S.A. de C.V. ✆ Interior +52 (0)1 / 800 627 1286 ✆ D.F +52 (0)1 / 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atención al Cliente ✆ +54 (0)810 / 555 2020 E-Mail: herramientas.bosch@ar.bosch.com

35 • F016 L70 348 • TMS • 08.09.05

Autorex Peruana S.A. República de Panamá 4045, Lima 34

E-Mail: vhe@autorex.com.pe

Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago

E-Mail: emasa@emasa.cl

Declaración de conformidad

Determinación de los valores de medición según norma 2000/14/CE (a 1,60 m de altura y 1,0 m de distancia) y EN 28 662. El nivel de ruido típico de la máquina corresponde a: nivel de presión de sonido 72 dB (A); nivel de potencia de sonido 88 dB (A). El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s2. Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 786, EN 60 335 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE. 2000/14/CE: El nivel de potencia acústica L WA que se garantiza, es inferior a 93 dB (A). Procedimiento para evaluación de la conformidad según apéndice VI. Servicio de inspección designado: SRL, Sudbury England Nº de identificación del servicio de inspección designado: 1088 Leinfelden, 01.12.2004. Dr. Egbert Schneider Senior Vice President Engineering
