ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ART 26 ACCUTRIM BOSCH

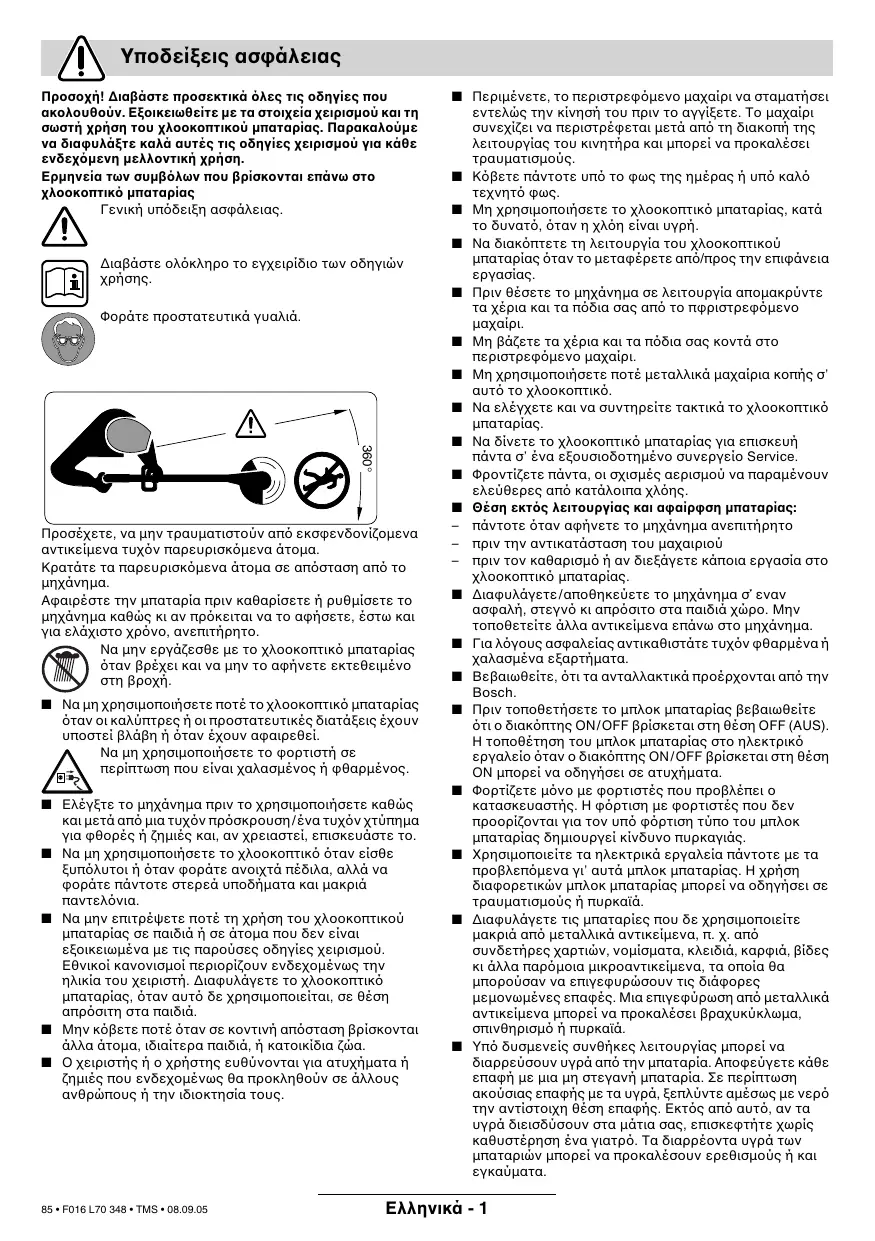

Υποδείξεις ασφάλειας Προσοχή! ∆ιαβάστε προσεκτικά λες τις οδηγίες που ακολουθούν. Εξοικειωθείτε µε τα στοιχεία χειρισµού και τη σωστή χρήση του χλοοκοπτικού µπαταρίας. Παρακαλούµε να διαφυλάξτε καλά αυτές τις οδηγίες χειρισµού για κάθε ενδεχµενη µελλοντική χρήση. Ερµηνεία των συµβλων που βρίσκονται επάνω στο χλοοκοπτικ µπαταρίας Γενική υπ δειξη ασφάλειας.

∆ιαβάστε ολ κληρο το εγχειρίδιο των οδηγιών χρήσης. Φοράτε προστατευτικά γυαλιά.

Προσέχετε, να µην τραυµατιστούν απ εκσφενδονίζοµενα αντικείµενα τυχ ν παρευρισκ µενα άτοµα. Κρατάτε τα παρευρισκ µενα άτοµα σε απ σταση απ το µηχάνηµα. Αφαιρέστε την µπαταρία πριν καθαρίσετε ή ρυθµίσετε το µηχάνηµα καθώς κι αν πρ κειται να το αφήσετε, έστω και για ελάχιστο χρ νο, ανεπιτήρητο. Να µην εργάζεσθε µε το χλοοκοπτικ µπαταρίας ταν βρέχει και να µην το αφήνετε εκτεθειµένο στη βροχή. ■ Να µη χρησιµοποιήσετε ποτέ το χλοοκοπτικ µπαταρίας ταν οι καλύπτρες ή οι προστατευτικές διατάξεις έχουν υποστεί βλάβη ή ταν έχουν αφαιρεθεί. Να µη χρησιµοποιήσετε το φορτιστή σε περίπτωση που είναι χαλασµένος ή φθαρµένος. ■ Ελέγξτε το µηχάνηµα πριν το χρησιµοποιήσετε καθώς και µετά απ µια τυχ ν πρ σκρουση /ένα τυχ ν χτύπηµα για φθορές ή ζηµιές και, αν χρειαστεί, επισκευάστε το. ■ Να µη χρησιµοποιήσετε το χλοοκοπτικ ταν είσθε ξυπ λυτοι ή ταν φοράτε ανοιχτά πέδιλα, αλλά να φοράτε πάντοτε στερεά υποδήµατα και µακριά παντελ νια. ■ Να µην επιτρέψετε ποτέ τη χρήση του χλοοκοπτικού µπαταρίας σε παιδιά ή σε άτοµα που δεν είναι εξοικειωµένα µε τις παρούσες οδηγίες χειρισµού. Εθνικοί κανονισµοί περιορίζουν ενδεχοµένως την ηλικία του χειριστή. ∆ιαφυλάγετε το χλοοκοπτικ µπαταρίας, ταν αυτ δε χρησιµοποιείται, σε θέση απρ σιτη στα παιδιά. ■ Μην κ βετε ποτέ ταν σε κοντινή απ σταση βρίσκονται άλλα άτοµα, ιδιαίτερα παιδιά, ή κατοικίδια ζώα. ■ Ο χειριστής ή ο χρήστης ευθύνονται για ατυχήµατα ή ζηµιές που ενδεχοµένως θα προκληθούν σε άλλους ανθρώπους ή την ιδιοκτησία τους.

85 • F016 L70 348 • TMS • 08.09.05

■ Περιµένετε, το περιστρεφ µενο µαχαίρι να σταµατήσει εντελώς την κίνησή του πριν το αγγίξετε. Το µαχαίρι συνεχίζει να περιστρέφεται µετά απ τη διακοπή της λειτουργίας του κινητήρα και µπορεί να προκαλέσει τραυµατισµούς. ■ Κ βετε πάντοτε υπ το φως της ηµέρας ή υπ καλ τεχνητ φως. ■ Μη χρησιµοποιήσετε το χλοοκοπτικ µπαταρίας, κατά το δυνατ , ταν η χλ η είναι υγρή. ■ Να διακ πτετε τη λειτουργία του χλοοκοπτικού µπαταρίας ταν το µεταφέρετε απ /προς την επιφάνεια εργασίας. ■ Πριν θέσετε το µηχάνηµα σε λειτουργία αποµακρύντε τα χέρια και τα π δια σας απ το πφριστρεφ µενο µαχαίρι. ■ Μη βάζετε τα χέρια και τα π δια σας κοντά στο περιστρεφ µενο µαχαίρι. ■ Μη χρησιµοποιήσετε ποτέ µεταλλικά µαχαίρια κοπής σ’ αυτ το χλοοκοπτικ . ■ Να ελέγχετε και να συντηρείτε τακτικά το χλοοκοπτικ µπαταρίας. ■ Να δίνετε το χλοοκοπτικ µπαταρίας για επισκευή πάντα σ’ ένα εξουσιοδοτηµένο συνεργείο Service. ■ Φροντίζετε πάντα, οι σχισµές αερισµού να παραµένουν ελεύθερες απ κατάλοιπα χλ ης. ■ Θέση εκτς λειτουργίας και αφαίρφση µπαταρίας: – πάντοτε ταν αφήνετε το µηχάνηµα ανεπιτήρητο – πριν την αντικατάσταση του µαχαιριού – πριν τον καθαρισµ ή αν διεξάγετε κάποια εργασία στο χλοοκοπτικ µπαταρίας. ■ ∆ιαφυλάγετε/αποθηκεύετε το µηχάνηµα σ΄ εναν ασφαλή, στεγν κι απρ σιτο στα παιδιά χώρο. Μην τοποθετείτε άλλα αντικείµενα επάνω στο µηχάνηµα. ■ Για λ γους ασφαλείας αντικαθιστάτε τυχ ν φθαρµένα ή χαλασµένα εξαρτήµατα. ■ Βεβαιωθείτε, τι τα ανταλλακτικά προέρχονται απ την Bosch. ■ Πριν τοποθετήσετε το µπλοκ µπαταρίας βεβαιωθείτε τι ο διακ πτης ON/OFF βρίσκεται στη θέση OFF (AUS). Η τοποθέτηση του µπλοκ µπαταρίας στο ηλεκτρικ εργαλείο ταν ο διακ πτης ON /OFF βρίσκεται στη θέση OΝ µπορεί να οδηγήσει σε ατυχήµατα. ■ Φορτίζετε µ νο µε φορτιστές που προβλέπει ο κατασκευαστής. Η φ ρτιση µε φορτιστές που δεν προορίζονται για τον υπ φ ρτιση τύπο του µπλοκ µπαταρίας δηµιουργεί κίνδυνο πυρκαγιάς. ■ Χρησιµοποιείτε τα ηλεκτρικά εργαλεία πάντοτε µε τα προβλεπ µενα γι’ αυτά µπλοκ µπαταρίας. Η χρήση διαφορετικών µπλοκ µπαταρίας µπορεί να οδηγήσει σε τραυµατισµούς ή πυρκαϊά. ■ ∆ιαφυλάγετε τις µπαταρίες που δε χρησιµοποιείτε µακριά απ µεταλλικά αντικείµενα, π. χ. απ συνδετήρες χαρτιών, νοµίσµατα, κλειδιά, καρφιά, βίδες κι άλλα παρ µοια µικροαντικείµενα, τα οποία θα µπορούσαν να επιγεφυρώσουν τις διάφορες µεµονωµένες επαφές. Μια επιγεφύρωση απ µεταλλικά αντικείµενα µπορεί να προκαλέσει βραχυκύκλωµα, σπινθηρισµ ή πυρκαϊά. ■ Υπ δυσµενείς συνθήκες λειτουργίας µπορεί να διαρρεύσουν υγρά απ την µπαταρία. Αποφεύγετε κάθε επαφή µε µια µη στεγανή µπαταρία. Σε περίπτωση ακούσιας επαφής µε τα υγρά, ξεπλύντε αµέσως µε νερ την αντίστοιχη θέση επαφής. Εκτ ς απ αυτ , αν τα υγρά διεισδύσουν στα µάτια σας, επισκεφτήτε χωρίς καθυστέρηση ένα γιατρ . Τα διαρρέοντα υγρά των µπαταριών µπορεί να προκαλέσουν ερεθισµούς ή και εγκαύµατα.

Χαρακτηριστικά µηχανήµατος Χλοοκοπτικ µπαταρίας Κωδικ ς αριθµ ς Αριθ. στροφών χωρίς φορτίο Ρυθµιζ µενη λαβή Ρύθµιση γωνίας για την κεφαλή κοπής/ Ρύθµιση για κοπή σε άκρες ∆ιάµετρος κοπής Βάρος (χωρίς εξαρτήµατα) Αριθµ ς σειράς Μπαταρία Κωδικ ς αριθµ ς Ονοµαστική τάση Χωρητικ τητα Χρ νος φ ρτισης (µπαταρία εκφορτισµένη) Φορτιστής Κωδικ ς αριθµ ς Ρεύµα φ ρτισης – Ταχυφ ρτιση – Εκφ ρτιση Εγκριµένη περιοχή θερµοκρασίας

ART 26 ACCUTRIM/ ART 2600 ACCUTRIM 3 600 H78 F 9 500 ●

● ● [cm] 23 26 [kg] 2,9 2,9 Βλέπε αριθµ σειράς 17 (πινακίδα κατασκευαστή) στο µηχάνηµα. NiCd NiCd 2 607 335 535 2 607 335 535 [V] 18 18 [Ah] 1,5 1,5 [min] 85 – 120 85 – 120

Χρήση σύµφωνα µε τον προορισµ Το µηχάνηµα προορίζεται για την κοπή γρασιδιού και ζιζανίων κάτω απ θάµνους καθώς και σε κατηφοριές και άκρες, που δεν µπορούν να χρησιµοποιηθούν τα κοινά χλοοκοπτικά. Η χρήση σύµφωνα µε τον προορισµ βασίζεται σε θερµοκρασία του περιβάλλοντος µεταξύ 0 °C και 40 °C.

Εισαγωγή Το εγχειρίδιο αυτ περιέχει οδηγίες σχετικά µε τη σωστή συναρµολ γηση και την ασφαλή χρήση του µηχανήµατ ς σας. Η ανάγνωση των οδηγιών αυτών είναι σηµαντική.

Συσκευασία Αφαιρέστε το χλοοκοπτικ µπαταρίας προσεκτικά απ τη συσκευασία κι ελέγξτε, αν υπάρχουν λα τα παρακάτω εξαρτήµατα: – Κ πτης – Προστατευτική καλύπτρα – Pυθµιζ µενη λαβή (συναρµολογηµένη) – Τροχοί (µ νο ART 26/2600 ACCUTRIM) – Τ ξο προστασίας δένδρων (µ νο ART 26/2600 ACCUTRIM) – ∆ίσκος κοπής 86 • F016 L70 348 • TMS • 08.09.05

ART 23 ACCUTRIM/ ART 2300 ACCUTRIM 3 600 H78 E 9 500 ●

– Μαχαίρι κοπής – Φορτιστής – Οδηγίες χρήσης Αν λείπουν εξαρτήµατα ή αν εξαρτήµατα είναι χαλασµένα σας παρακαλούµε να απευθυνθείτε στον έµπορ σας.

Μέρη µηχανήµατος 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

∆ιακ πτης ON/OFF Λαβή Βίδα λαβής Pυθµιζ µενη λαβή Κέλυφος σύσφιξης Σωλήνας Σχισµή αερισµού Κεφαλή κ πτη Τ ξο προστασίας δένδρων (µ νο ART 26/2600 ACCUTRIM) Προστατευτική καλύπτρα Τροχοί (µ νο ART 26/2600 ACCUTRIM) Πετάλι για ρύθµιση της γωνίας κοπής της κεφαλής κοπής Μπαταρία Ενδειξη LED Φορτιστής Σήραγγα φ ρτισης µπαταρίας Αριθ. σειράς

Εξαρτήµατα που απεικονίζονται και περιγράφονται στις οδηγίες χρήσης δεν είναι υποχρεωτικ συνοδεύουν πάντοτε το µηχάνηµα!

Για την ασφάλειά σας Προσοχή! Θέστε το µηχάνηµα εκτς λειτουργίας κι αφαιρέστε την µπαταρία πριν διεξάγετε κάποια εργασίας καθαρισµού ή συντήρησης. Μετά τη διακοπή της λειτουργίας του χλοοκοπτικού µπαταρίας το µαχαίρι κοπής συνεχίζει να κινείται για µερικά δευτερλεπτα ακµη. Προσοχή – µην αγγίζετε το περιστρεφµενο µαχαίρι.

Υποδείξεις εφαρµογών Σε περίπτωση συνεχών ή πολλών, αδιάκοπων αλλεπάλληλων φορτίσεων µπορεί να ζεσταθεί ο φορτιστής. Αυτ , µως, είναι ακίνδυνο και δε σηµαίνει τι η συσκευή υπέστη κάποια τεχνική βλάβη. Μια νέα µπαταρία ή µια µπαταρία που δε χρησιµοποιήθηκε για αρκετ καιρ αποκτά τη βέλτιστη απ δοσή της µετά απ 5 περίπου κύκλους φ ρτισης-εκφ ρτισης. Μια σηµαντικά µειωµένη διάρκεια λειτουργίας µετά τη φ ρτιση σηµαίνει τι οι µπαταρίες έχουν αναλωθεί και πρέπει να αντικατασταθούν.

∆ιαδικασία φρτισης Η φ ρτιση αρχίζει µ λις µπουν: το φις στην πρίζα και η µπαταρία 13 τη σήραγγα φ ρτισης 16. Χάρη στην «έξυπνη» διαδικασία φ ρτισης αναγνωρίζεται αυτ µατα η τρέχουσα κατάσταση φ ρτισης της µπαταρίας κι έτσι η φ ρτιση διεξάγεται ανάλογα µε τη θερµοκρασία και την τάση της µπαταριας. Μ’ αυτ ν τον τρ πο προστατεύεται η µπαταρία και, ταν διαφυλάγεται µέσα στο φορτιστή, παραµένει συνεχώς πλήρως φορτισµένη. Η επιτήρηση της φ ρτισης σηµατοδοτείται απ την ένδειξη LED 14:

A Συναρµολγηση της προστατευτικής καλύπτρας Τοποθετήστε τον προφυλακτήρα 10 και την κεφαλή κοπής 8.

➊ Αναρτήστε τον προφυλακτήρα στην κεφαλή Η ταχυφ ρτιση σηµατοδοτείται µε αναβσβηµα της ένδειξης LED 14.

Η µπαταρία είναι τελείως φορτισµένη µ λις η ένδειξη µε LED 4 σταµατήσει ν’ αναβοσβήνει κι αρχίσει να λάµπει διαρκώς. Ακολούθως η µπαταρία µπορεί να αφαιρεθεί για να χρησιµοποιηθεί αµέσως. Σας συνιστάµε να µην αφαιρέσετε την µπαταρία πριν αυτή φορτιστεί εντελώς. Η ταχυφ ρτιση είναι δυνατή µ νο ταν η θερµοκρασία της µπαταρίας κυµαίνεται µεταξύ 0 °C και 45 °C.

Εκφρτιση Η φ ρτιση διατήρησης δείχνεται µε διαρκή λάµψη της ένδειξης LED 4. jταν η µπαταρία είναι πλήρως φορτιστισµένη ο φορτιστής µεταβαίνει αυτ µατα στη φ ρτιση διατήρησης. Έτσι αντισταθµίζεται η φυσική εκφ ρτιση της µπαταρίας.

87 • F016 L70 348 • TMS • 08.09.05

Συναρµολγηση Τοποθετήστε την µπαταρία µνο ταν το χλοοκοπτικ µπαταρίας είναι τελείως συναρµολογηµένο. Φροντίστε, το χλοοκοπτικ µπαταρίας να συναρµολογηθεί µε την παρακάτω σειρά προτεραιτητας:

κοπής και ωθήστε τον προς τα πίσω.

➋ Πατήστε τον προφυλακτήρα προς τα κάτω µέχρι ν’ ασφαλίσει αισθητά (κλικ). Συναρµολγηση των τροχών (µνο ART 26/2600 ACCUTRIM) B1 Θέστε τους τροχούς 11 επάνω στη ράβδο οδήγησης 6. B2 Συναρµολογήστε τη βίδα 19 και το παξιµάδι µοχλού 18. Υπδειξη: Η θέση των τροχών µπορεί να µεταβληθεί µε λύσιµο του παξιµαδιού µοχλού 18 και ώθηση στην επιθυµητή θέση. B3 Οι τροχοί µπορούν να µετακινηθούν προς τα επάνω και προς τα κάτω κατά µήκος της ράβδου οδήγησης 6 και να ρυθµιστούν έτσι στο κατάλληλο ύψος κοπής. Συναρµολγηση δίσκου/µαχαιριού κοπής C Πατήστε το δίσκο κοπής 20 επάνω στον άξονα µετάδοσης κίνησης (κλικ). D Τοποθετήστε το µαχαίρι κοπής 22 επάνω στον πίρο 21, πατήστε το προς τα κάτω και τραβήξτε το προς τα έξω µέχρι ν’ ασφαλίσει.

Ρύθµιση E Χρήση της κινητής λαβής Η κινητή λαβή 4 µπορεί να τεθεί σε διαφορετικές θέσεις: ➊ Για ν’ αλλάξετε τη θέση της λύστε τη βίδα λαβής 3 και ρυθµίστε την κινητή λαβή 4. ➋ Σφίξτε πάλι τη βίδα λαβής 3 για να ασφαλίσετε την κινητή λαβή 4 στη ρυθµισµένη θέση. F Ρύθµιση µήκους του χλοοκοπτικού

➊ Γυρίστε το κέλυφος σύσφιξης 5 κατά 90°. ➋ Για αύξηση του µήκους τραβήξτε τη ράβδο οδήγησης προς τα έξω, για µείωση σπρώξτε την προς τα µέσα. Σφίξτε το κέλυφος σύσφιξης 5. G Ρύθµιση της γωνίας της κεφαλής κοπής: Για να αλλάξετε τη γωνία κοπής πατήστε µε το π δι σας το πετάλι 12 και γυρίστε τη ράβδο οδήγησης 6 στην επιθυµητή θέση. Αφήστε ελεύθερο το πετάλι 12.

Ρύθµιση για κοπή στις άκρες H Μετακίνηση των τροχών (αν είναι συναρµολογηµένοι): ➊ Λύστε το παξιµάδι µοχλού 18. ➋ Γυρίστε τους τροχούς 11 κατά 90° πως φαίνεται στην εικ να. ➌ Σφίξτε το παξιµάδι µοχλού 18. I Ρύθµιση της γωνίας της κεφαλής κοπής: ➊ Πατήστε µε το π δι σας το πετάλι 12. ➋ Θέστε τη ράβδο οδήγησης 6 στην κατώτατη θέση. Αφήστε πάλι ελεύθερο το πετάλι 12. J Μετακίνηση της κεφαλής κοπής: ➊ Λύστε το κέλυφος 5. ➋ Γυρίστε τη ράβδο οδήγησης 6 κατά 90°, πως φαίνεται στην εικ να, για να ρυθµίσετε την κεφαλή κοπής 8 για απλή κοπή/για κοπή στις άκρες. Σφίξτε πάλι το κέλυφος σύσφιξης 5.

Θέση σε κι εκτς λειτουργίας Πατήστε και κρατήστε πατηµένο το διακ πτη 1. Για να διακ ψετε τη λειτουργία αφήστε το διακ πτη 1 ελεύθερο. K Κοπή χορταριού Μετακινείτε το χλοοκοπτικ µπαταρίας προς τα δεξιά και προς τα αριστερά, κρατώντας ταυτ χρονα επαρκή απ σταση απ το σώµα σας. Το χλοοκοπτικ µπαταρίας µπορεί και κ βει αποτελεσµατικά χορτάρι ύψους µέχρι 15 cm. Υψηλ τερο χορτάρι κ βεται βαθµιαία. Πριν κ ψετε ψηλ χορτάρι αφαιρέστε τους τροχούς (µ νο ART 26/2600 ACCUTRIM). L Κοπή άκρων Οδηγείτε το χλοοκοπτικ µπαταρίας κατά µήκος της άκρης του χορτοτάπητα. Για να εµποδίσετε την ταχεία φθορά του µαχαιριού πρέπει ν’ αποφεύγετε την επαφή του µε στερεές επιφάνειες ή τοίχους. M Για να µπορείτε να οδηγείτε καλύτερα το µηχάνηµα χρησιµοποιείτε το τ ξο προστασίας δένδρων 9 σαν ράβδο οδήγησης (µ νο ART 26/ 2600 ACCUTRIM – διατίθεται σαν ειδικ εξάρτηµα για το ART 23/2300 ACCUTRIM). N Κοπή γύρω απ δένδρα και θάµνους Προσοχή ταν κ βετε γύρω απ δένδρα και θάµνους να µην τα εγγίξει η µεσηνέζα. Τα φυτά µπορεί να µαραθούν, αν χαλάσει ο φλοις τους. M Για να µπορείτε να οδηγείτε καλύτερα το µηχάνηµα χρησιµοποιείτε την κινητή λαβή και το τ ξο προστασίας δένδρων 9 (µ νο ART 26/ 2600 ACCUTRIM – διατίθεται σαν ειδικ εξάρτηµα για το ART 23/2300 ACCUTRIM).

∆ιάρκεια ωφέλιµης χρήσης της µπαταρίας Η διάρκεια ωφέλιµης χρήσης της µπαταρίας εξαρτάται απ τις συνθήκες εργασίας: Ελαφρές συνθήκες: έως 800 µέτρα

Κοπή και κοπή άκρων Αποµακρύντε τυχν πέτρες, πεταµένα ξύλα και άλλα αντικείµενα απ την υπ κοπή επιφάνεια. Μετά τη θέση εκτς λειτουργίας του χλοοκοπτικού µπαταρίας το µαχαίρι κοπής συνεχίζει να κινείται για µερικά δευτερλεπτα ακµη. Περιµένετε µέχρι ο κινητήρας/το µαχαίρι κοπής να σταµατήσει εντελώς να κινείται πριν το θέσετε πάλι σε λειτουργία. Μην το θέτετε σε λειτουργία κι αµέσως µετά εκτς λειτουργίας. 88 • F016 L70 348 • TMS • 08.09.05

Μέτριες συνθήκες: έως 350 µέτρα

Βαριές συνθήκες: έως 60 µέτρα

Μετά την κοπή/∆ιαφύλαξη

Να αφαιρείτε την µπαταρία πριν εκτελέσετε κάποια εργασία στο µηχάνηµα. Υπ δειξη: ∆ιεξάγετε τακτικά τις παρακάτω εργασίες συντήρησης, για να εξασφαλιστεί µια µακρ χρονη και ασφαλής χρήση. Ελέγχετε τακτικά το µηχάνηµα, µήπως παρουσιάζει εµφανείς ελλείψεις, π. χ. χαλαρές συνδέσεις και φθαρµένα ή χαλασµένα εξαρτήµατα. Ελέγχετε, αν οι καλύπτρες και οι προστατευτικές διατάξεις είναι σώες και σωστά συναρµολογηµένες. Πριν απ κάθε χρήση διεξάγετε ενδεχοµένως τυχ ν απαραίτητες εργασίες συντήρησης ή επισκευής. Αν παρ λες τις επιµεληµένες µεθ δους κατασκευής και ελέγχου το χλοοκοπτικ σταµατήσει κάποτε, τ τε η επισκευή του πρέπει να ανατεθεί σ΄ ένα εξουσιοδοτηµένο συνεργείο ηλεκτρικών συσκευών της Bosch. Οταν ζητάτε διασαφητικές πληροφορίες και ταν παραγγέλλετε ανταλλακτικά, παρακαλούµε να αναφέρετε οπωσδήποτε το 10ψήφιο κωδικ αριθµ που υπάρχει στην πινακίδα κατασκευαστή!

Θέστε το µηχάνηµα εκτς λειτουργίας κι αφαιρέστε την µπαταρία. Πριν τη διαφύλαξη/την αποθήκευση βεβαιωθείτε τι η µπαταρία έχει αφαιρεθεί. Καθαρίστε το εξωτερικ τµήµα του χλοοκοπτικού ριζικά µε µια µαλακή βούρτσα κι ένα πανί. Μη χρησιµοποιείτε διαλύτες ή µέσα στίλβωσης. Αποµακρύντε ολοσχερώς τα κολληµένα υπολείµµατα της χλ ης και τα άλλα µικροαντικείµενα, ιδιαίτερα απ τις σχισµές αερισµού 7. Τοποθετήστε το µηχάνηµα µε την πλευρά στο δάπεδο και καθαρίστε το εσωτερικ της προστατευτικής καλύπτρας 10. Αφαιρέστε τυχ ν συµπιεσµένα υπολείµµατα της χλ ης µ΄ ένα κοµµάτι ξύλο ή πλαστικ . Η µπαταρία θα πρέπει να αποθηκεύεται/να διαφυλάγεται υπ θερµοκρασία µεταξύ 0 και 45 °C.

Να αφαιρείτε την µπαταρία πριν εκτελέσετε κάποια εργασία στο µηχάνηµα. Για να αφαιρέσετε το φθαρµένο µαχαίρι 22 πατήστε το προς τα µέσα µέχρι να πεταχτεί έξω απ τον πίρο 21. Καθαρίστε τον πίρο 21 απ’ λα τα πλαστικά κατάλοιπα/απ’ λες τις βρωµιές µ’ ένα κοφτερ µαχαίρι. Για να συναρµολογήσετε ένα νέο µαχαίρι 22 τοποθετήστε το επάνω στον πίρο 21, πατήστε το προς τα κάτω και τραβήξτε το προς τα έξω µέχρι ν’ ασφαλίσει. Υπδειξη: Να χρησιµοποιείτε πάντοτε εφεδρικά µαχαίρια απ την Bosch. Αυτά τα ειδικώς εξελιγµένα προϊ ντα διαθέτουν βελτιωµένες ιδι τητες κοπής και συναρµολ γησης. Άλλα, διαφορετικά µαχαίρια προκαλούν µείωση της απ δοσης κοπής.

89 • F016 L70 348 • TMS • 08.09.05

Αναζήτηση σφαλµάτων Στον παρακάτω πίνακα αναφέρονται τα συµπτώµατα των σφαλµάτων καθώς και πως µπορείτε να τα εξουδετερώσετε, αν κάποια φορά το µηχάνηµα δε θα εργάζεται άψογα. Απευθυνθείτε στο συνεργείο σας της εξυπηρέτησης πελατών (Service) αν µ’ αυτ ν τρ πο δεν θα µπορέσετε να εντοπίσετε και να εξουδετερώστε το πρ βληµα. Προσοχή: Πριν την αναζήτηση βλαβών θέστε το µηχάνηµα εκτς λειτουργίας και αφαιρέστε την µπαταρία. Συµπτώµατα

Ο προφυλακτήρας δεν µπορεί να περαστεί πάνω στο δίσκο κοπής

Εσφαλµένη συναρµολ γηση

Αφαιρέστε το δίσκο κοπής και επαναλάβετε τη συναρµολ γηση του προφυλακτήρα, βλέπε επίσης «Συναρµολ γηση»

Το χλοοκοπτικ δε λειτουργεί

Η µπαταρία ίναι άδια

φορτίστε την µπαταρία, βλέπε επίσης υποδείξεις για τη φ ρτιση

Το χλοοκοπτικ κάνει διακοπές

Χαλασµένη εσωτερική καλωδίωση του µηχανήµατος Χαλασµένος διακ πτης ON/OFF

Απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών Απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών

Ισχυροί κραδασµοί/ θ ρυβοι

Απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών Αντικαταστήστε το µαχαίρι

Πολύ µικρή διάρκεια κοπής Η µπαταρία δε χρησιµοποιήθηκε καθ λου Φορτίστε τελείως την µπαταρία, βλέπε µετά απ κάθε φ ρτιση της ή µ νο λίγο για ένα µεγάλο χρονικ επίσης και τις υποδείξεις φ ρτισης µπαταρίας διάστηµα Κ βετε βαθµιαία Πολύ υψηλ χορτάρι Aντικαταστήστε την µπαταρία Αναλωµένη µπαταρία Το µαχαίρι δεν κινείται

Η µπαταρία ίναι άδια Χαλασµένο µηχάνηµα

Το µηχάνηµα δεν κ βει

Σπασµένο µαχαίρι η µπαταρία δεν είναι φορτισµένη Το χορτάρι µπλέχτηκε στο δίσκο κοπής

φορτίστε την µπαταρία, βλέπε επίσης υποδείξεις για τη φ ρτιση Απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών Αντικαταστήστε το µαχαίρι φορτίστε την µπαταρία, βλέπε επίσης υποδείξεις για τη φ ρτιση Αφαιρέστε το χορτάρι

Η φ ρτιση δεν είναι δυνατή Η θερµοκρασία της µπαταρίας βρίσκεται Θερµάντε ή ψύξτε ανάλογα την µπαταρία επειδή δε λειτουργεί η εκτ ς της εγκριµένης περιοχής ώσπου η θερµοκρασία της µπαταρίας να µπαταρία θερµοκρασίας εισέλθει πάλι στην επιτρεπτή περιοχή θερµοκρασίας (0 °C έως 45 °C). Μ λις η θερµοκρασία της µπαταρίας εισέλθει πάλι µέσα στην επιτρεπτή περιοχή θερµοκρασίας ο φορτιστής µεταβαίνει αυτ µατα στην ταχυφ ρτιση Οι επαφές της µπαταρίας είναι λερωµένες Καθαρίστε τις επαφές (π. χ. αφαιρώντας και επανατοποθετώντας την µπαταρία πολλές φορές αλλεπάλληλα) ή, αν χρειαστεί, αντικαταστήστε την µπαταρία Η µπαταρία είναι χαλασµένη επειδή Aντικαταστήστε την µπαταρία διακ πηκε ο συνδετικ ς αγωγ ς στο εσωτερικ της µπαταρίας (µεµονωµένα στοιχεία) jταν βάζετε το φις στην πρίζα και την µπαταρία στη σήραγγα φ ρτισης 16 η φωτοδίοδος 14 δεν ανάβει

90 • F016 L70 348 • TMS • 08.09.05

∆εν αποκλείεται, το φις του φορτιστή να Τοποθετήστε το φις (τέρµα) στην πρίζα µην είναι (σωστά) τοποθετηµένο στην πρίζα Χαλασµένη πρίζα, χαλασµένο καλώδιο ή Ελέγξτε την τάση δικτύου και, ενδεχοµένως, δώστε το φορτιστή για χαλασµένος φορτιστής έλεγχο σ΄ ένα εξουσιοδοτηµένο συνεργείο για ηλεκτρικές συσκευές της Bosch
