BEDIENUNGSANLEITUNG ART 26 ACCUTRIM BOSCH

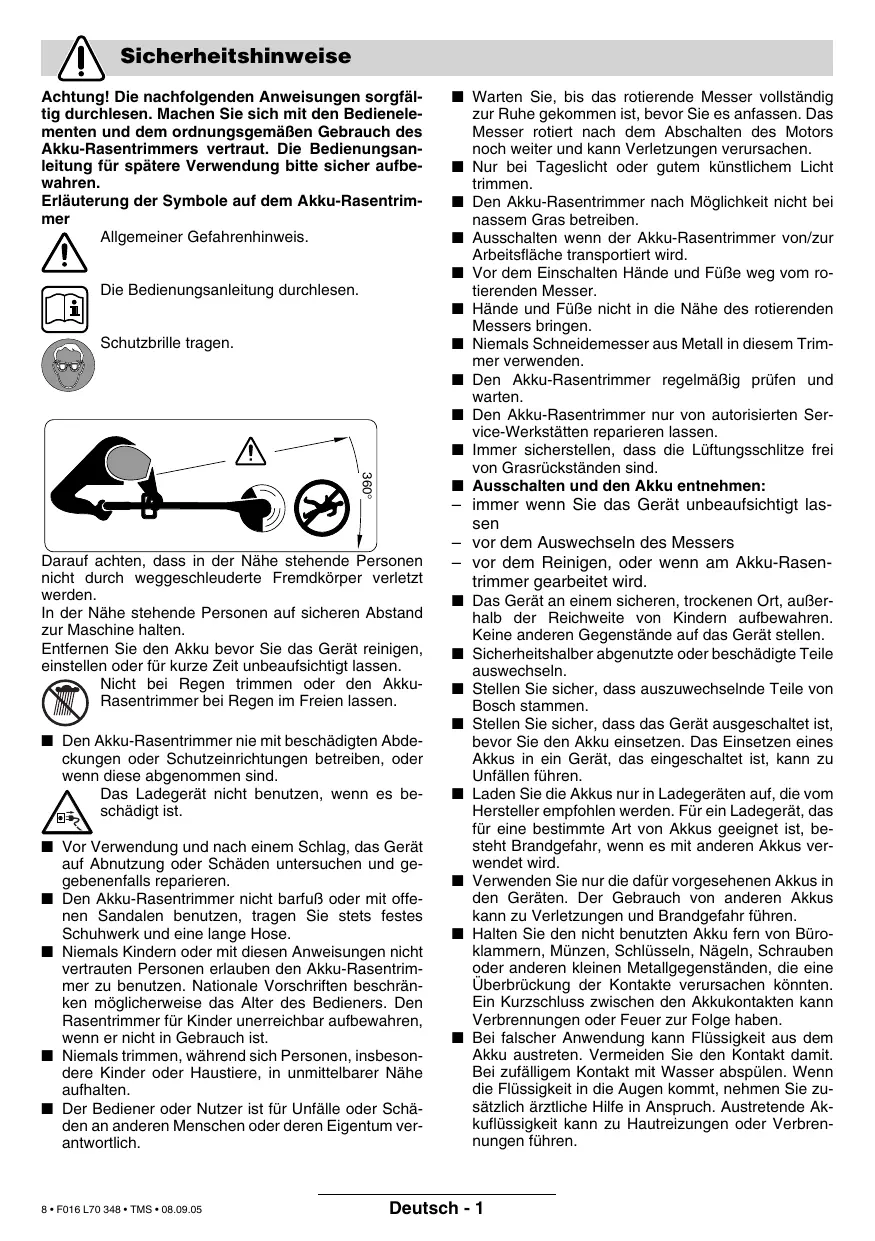

Sicherheitshinweise Achtung! Die nachfolgenden Anweisungen sorgfältig durchlesen. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Akku-Rasentrimmers vertraut. Die Bedienungsanleitung für spätere Verwendung bitte sicher aufbewahren. Erläuterung der Symbole auf dem Akku-Rasentrimmer Allgemeiner Gefahrenhinweis. Die Bedienungsanleitung durchlesen. Schutzbrille tragen.

Darauf achten, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. In der Nähe stehende Personen auf sicheren Abstand zur Maschine halten. Entfernen Sie den Akku bevor Sie das Gerät reinigen, einstellen oder für kurze Zeit unbeaufsichtigt lassen. Nicht bei Regen trimmen oder den AkkuRasentrimmer bei Regen im Freien lassen. ■ Den Akku-Rasentrimmer nie mit beschädigten Abdeckungen oder Schutzeinrichtungen betreiben, oder wenn diese abgenommen sind. Das Ladegerät nicht benutzen, wenn es beschädigt ist. ■ Vor Verwendung und nach einem Schlag, das Gerät auf Abnutzung oder Schäden untersuchen und gegebenenfalls reparieren. ■ Den Akku-Rasentrimmer nicht barfuß oder mit offenen Sandalen benutzen, tragen Sie stets festes Schuhwerk und eine lange Hose. ■ Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben den Akku-Rasentrimmer zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Den Rasentrimmer für Kinder unerreichbar aufbewahren, wenn er nicht in Gebrauch ist. ■ Niemals trimmen, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. ■ Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

8 • F016 L70 348 • TMS • 08.09.05

■ Warten Sie, bis das rotierende Messer vollständig zur Ruhe gekommen ist, bevor Sie es anfassen. Das Messer rotiert nach dem Abschalten des Motors noch weiter und kann Verletzungen verursachen. ■ Nur bei Tageslicht oder gutem künstlichem Licht trimmen. ■ Den Akku-Rasentrimmer nach Möglichkeit nicht bei nassem Gras betreiben. ■ Ausschalten wenn der Akku-Rasentrimmer von/zur Arbeitsfläche transportiert wird. ■ Vor dem Einschalten Hände und Füße weg vom rotierenden Messer. ■ Hände und Füße nicht in die Nähe des rotierenden Messers bringen. ■ Niemals Schneidemesser aus Metall in diesem Trimmer verwenden. ■ Den Akku-Rasentrimmer regelmäßig prüfen und warten. ■ Den Akku-Rasentrimmer nur von autorisierten Service-Werkstätten reparieren lassen. ■ Immer sicherstellen, dass die Lüftungsschlitze frei von Grasrückständen sind. ■ Ausschalten und den Akku entnehmen:

– immer wenn Sie das Gerät unbeaufsichtigt lassen – vor dem Auswechseln des Messers – vor dem Reinigen, oder wenn am Akku-Rasentrimmer gearbeitet wird. ■ Das Gerät an einem sicheren, trockenen Ort, außerhalb der Reichweite von Kindern aufbewahren. Keine anderen Gegenstände auf das Gerät stellen. ■ Sicherheitshalber abgenutzte oder beschädigte Teile auswechseln. ■ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. ■ Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Gerät, das eingeschaltet ist, kann zu Unfällen führen. ■ Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. ■ Verwenden Sie nur die dafür vorgesehenen Akkus in den Geräten. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. ■ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. ■ Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Gerätekennwerte Akku-Rasentrimmer Bestellnummer Leerlaufdrehzahl Griff verstellbar Winkeleinstellung für Trimmerkopf/Einstellung zum Kantenschneiden Schnittdurchmesser Gewicht (ohne Sonderzubehör) Seriennummer Akku Bestellnummer Nennspannung Kapazität Ladezeit (Akku entladen) Ladegerät Bestellnummer Ladestrom – Schnellladevorgang – Erhaltungsladevorgang Zulässiger Ladetemperaturbereich

Bestimmungsgemäßer Gebrauch Das Gerät ist bestimmt für das Schneiden von Gras und Unkraut unter Büschen sowie an Böschungen und Kanten, die mit dem Rasenmäher nicht erreicht werden können Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0 °C und 40 °C.

Einleitung Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihres Gerätes. Es ist wichtig, dass Sie diese Anweisungen sorgfältig lesen.

Lieferumfang Nehmen Sie den Akku-Rasentrimmer vorsichtig aus der Verpackung, prüfen Sie, ob die nachfolgenden Teile vollständig sind: – Trimmer – Schutzhaube – Verstellbarer Griff (montiert) – Räder (nur ART 26/2600 ACCUTRIM) – Baum-Schutzbügel (nur ART 26/2600 ACCUTRIM) 9 • F016 L70 348 • TMS • 08.09.05

ART 23 ACCUTRIM/ ART 2300 ACCUTRIM 3 600 H78 E 9 500 ●

Schneidteller Schneidmesser Ladegerät Bedienungsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

Geräteelemente 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

Ein-/Ausschalter Griff Griffschraube verstellbarer Griff Klemmhülse Rohr Lüftungsschlitze Trimmerkopf Baum-Schutzbügel (nur ART 26/2600 ACCUTRIM) Schutzhaube Räder (nur ART 26/2600 ACCUTRIM) Fußpedal für Trimmerkopf-Winkeleinstellung Akku LED-Anzeige Ladegerät Akku-Ladeschacht Seriennummer

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Zu Ihrer Sicherheit Achtung! Das Gerät ausschalten und den Akku entfernen, bevor Einstell- oder Reinigungsarbeiten durchgeführt werden. Nach dem Ausschalten des Akku-Rasentrimmers läuft das Schneidmesser noch einige Sekunden nach. Vorsicht – das rotierende Schneidmesser nicht berühren. Ladevorgang Der Ladevorgang beginnt, sobald der Netzstecker in die Steckdose und der Akku 13 in den Ladeschacht 16 eingesteckt wird. Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akku-Temperatur und -Spannung geladen. Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen. Die Überwachung des Ladevorganges wird durch die LED-Anzeige 14 signalisiert: Schnellladevorgang

Der Schnellladevorgang wird durch Blinken der LED-Anzeige 14 signalisiert. Der Akku ist voll aufgeladen, sobald die LED-Anzeige 4 von Blink- auf Dauerlicht umschaltet. Der Akku kann anschließend zum sofortigen Gebrauch entnommen werden. Es wird empfohlen, den Akku nicht herauszunehmen, bevor er nicht vollständig geladen ist. Der Schnellladevorgang ist nur möglich, wenn die Temperatur des Akkus zwischen 0 °C und 45 °C liegt.

Erhaltungsladevorgang Der Erhaltungsladevorgang wird durch ein Dauerlicht der LED-Anzeige 4 signalisiert. Bei vollgeladenem Akku schaltet das Ladegerät sofort auf Erhaltungsladung um. Dies gleicht die natürliche Selbstentladung des Akkus wieder aus.

10 • F016 L70 348 • TMS • 08.09.05

Anwendungshinweise Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist jedoch unbedenklich und deutet nicht auf einen technischen Defekt des Gerätes hin. Ein neuer oder längere Zeit nicht verwendeter Akku bringt erst nach ca. 5 Lade- und Entladezyklen seine volle Leistung. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass die Akkus verbraucht sind und ersetzt werden müssen.

Montage Den Akku erst einsetzen, wenn der AkkuRasentrimmer vollständig zusammengebaut ist. Sicherstellen, dass der Akku-Rasentrimmer in dieser Reihenfolge zusammengebaut wird: A Montage der Schutzhaube Setzen Sie die Schutzhaube 10 auf den Trimmerkopf 8. ➊ Haken Sie die Schutzhaube am Trimmerkopf ein und schieben Sie diese nach hinten. ➋ Drücken Sie die Schutzhaube nach unten, bis diese sicher einrastet (click).

Räder montieren (nur ART 26/2600 ACCUTRIM) B1 Die Räder 11 auf die Führungsstange 6 setzen. B2 Die Schraube 19 und die Flügelmutter 18 montieren. Hinweis: Die Position der Räder kann durch Lösen der Flügelmutter 18 und Verschieben in die gewünschte Lage verändert werden. B3 Die Räder können nach oben und nach unten entlang der Führungsstange 6 verschoben und auf die erforderliche Schnitthöhe eingestellt werden. Schneidteller/Messer montieren C Drücken Sie den Schneidteller 20 auf die Antriebswelle (click). D Setzen Sie das Messer 22 auf den Stift 21, drücken Sie es nach unten und ziehen Sie es nach außen, bis es einrastet.

Einstellung E Verwendung des beweglichen Griffes Der bewegliche Griff 4 kann in verschiedene Stellungen gebracht werden: ➊ Um die Position zu verändern, die Griffschraube 3 lösen und den beweglichen Griff 4 verstellen. ➋ Die Griffschraube 3 festziehen um den beweglichen Griff 4 in der eingestellten Position zu sichern. F Trimmerlänge einstellen

➊ Die Klemmhülse 5 um 90° drehen. ➋ Zum Verlängern die Führungsstange herausziehen, zum verkürzen die Führungsstange einschieben. Die Klemmhülse 5 wieder festziehen. G Winkel des Trimmerkopfes einstellen: Um den Schnittwinkel zu verändern, das Fußpedal 12 niederdrücken und die Führungsstange 6 in die gewünschte Position drehen. Das Fußpedal 12 loslassen.

Einstellung zum Kantenschneiden H Räder verschieben (sofern montiert): ➊ Flügelmutter 18 lösen. ➋ Räder 11 wie gezeigt um 90° drehen. ➌ Flügelmutter 18 festziehen. I Winkel des Trimmerkopfes einstellen: ➊ Fußpedal 12 niederdrücken. ➋ Führungsstange 6 in die unterste Position bringen. Fußpedal 12 wieder loslassen. J Trimmerkopf verschieben: ➊ Klemmhülse 5 lösen. ➋ Die Führungsstange 6 um 90° drehen, um den Trimmerkopf 8 wie gezeigt für das Schneiden/Kantenschneiden einzustellen. Klemmhülse 5 wieder festziehen.

Ein- und Ausschalten Den Schalter 1 drücken und halten. Um auszuschalten, den Schalter 1 loslassen. K Gras schneiden Den Akku-Rasentrimmer nach links und rechts bewegen und ihn dabei auf ausreichenden Abstand zum Körper halten. Der Akku-Rasentrimmer kann Gras bis zu einer Höhe von 15 cm effizient schneiden. Höheres Gras stufenweise schneiden. Vor dem Schneiden von langem Gras die Räder abnehmen (nur ART 26/2600 ACCUTRIM). L Kantentrimmen Den Akku-Rasentrimmer an den Rasenkanten entlang führen. Um ein schnelles Verschleißen des Fadens zu vermeiden, Kontakt mit festen Oberflächen oder Mauern vermeiden. M Verwenden Sie zur besseren Steuerung den Baum-Schutzbügel 9 als Führungshilfe (nur ART 26/2600 ACCUTRIM – als Zubehör verfügbar für ART 23/2300 ACCUTRIM). N Schneiden um Bäume und Büsche Vorsichtig um Bäume und Büsche herum schneiden, damit sie nicht in Kontakt mit dem Faden kommen. Pflanzen können absterben, wenn die Rinde beschädigt wird. M Verwenden Sie zur besseren Steuerung den verstellbaren Griff und den Baum-Schutzbügel 9 (nur ART 26/2600 ACCUTRIM – als Zubehör verfügbar für ART 23/2300 ACCUTRIM).

Akku-Standzeit Die Akku-Standzeit hängt von den Arbeitsbedingungen ab: Leichte Bedingungen: bis zu 800 Meter

Schneiden und Kantentrimmen Steine, lose Holzstücke und andere Gegenstände von der zu schneidenden Fläche entfernen. Nach dem Ausschalten des Akku-Rasentrimmers läuft das Schneidmesser noch einige Sekunden nach. Abwarten, bis der Motor/das Schneidmesser stillsteht, bevor erneut eingeschaltet wird. Nicht kurz hintereinander aus- und wieder einschalten.

11 • F016 L70 348 • TMS • 08.09.05

Mittlere Bedingungen: bis zu 350 Meter

Schwere Bedingungen: bis zu 60 Meter

Nach dem Trimmen/ Aufbewahrung

Vor allen Arbeiten am Gerät den Akku entfernen. Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist. Regelmäßig das Gerät auf offensichtliche Mängel untersuchen, wie eine lose Befestigung und verschlissene oder beschädigte Bauteile. Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch. Sollte der Rasentrimmer trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.

D Gerät ausschalten und Akku entfernen. Stellen sie sicher, dass der Akku vor der Aufbewahrung entfernt ist. Das Äußere des Rasentrimmers gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Sämtliche Grasanhaftungen und Partikel entfernen, insbesonders von den Lüftungsschlitzen 7. Das Gerät auf die Seite legen und die Schutzhaube 10 innen reinigen. Kompakte Grasanhaftungen mit einem Holz- oder Plastikstück entfernen. Der Akku sollte bei einer Temperatur zwischen 0 und 45 °C aufbewahrt werden.

Vor allen Arbeiten am Gerät den Akku entfernen. Um das abgenutzte Messer 22 zu entfernen, das Messer nach innen drücken bis es aus dem Stift 21 herausspringt. Den Stift 21 mit einem scharfen Messer von sämtlichen Plastikresten/Verunreinigungen befreien. Um ein neues Messer 22 zu montieren, das Messer 22 auf den Stift 21 setzen, nach unten drücken und bis zum Einrasten nach außen ziehen. Hinweis: Nur Bosch Ersatzschneidmesser verwenden. Diese Spezialentwicklung besitzt verbesserte Schneide- und Nachführeigenschaften. Andere Schneidmesser führen zu einer schlechteren Arbeitsleistung.

12 • F016 L70 348 • TMS • 08.09.05

Fehlersuche Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt. Achtung: Vor der Fehlersuche Gerät ausschalten und Akku entnehmen. Symptome

Schutzhaube kann nicht über den Schneidteller gezogen werden

Schneidteller entfernen und Schutzhaube erneut monterien, siehe auch „Montage“

Rasentrimmer läuft nicht

Akku laden, siehe auch Hinweise zum Laden

Rasentrimmer läuft mit Unterbrechungen

Interne Verkabelung der Maschine defekt Ein-/Ausschalter defekt

Kundendienst aufsuchen

Starke Vibrationen/Geräusche

Maschine defekt Messer gebrochen

Kundendienst aufsuchen Messer ersetzen

Schnittdauer pro AkkuLadung zu gering

Akku wurde längere Zeit nicht oder nur kurzzeitig benutzt Gras zu hoch Akku verbraucht

Akku vollständig laden, siehe auch Hinweise zum Laden Stufenweise schneiden Den Akku ersetzen

Messer bewegt sich nicht Akku entladen

Akku laden, siehe auch Hinweise zum Laden Kundendienst aufsuchen

Maschine defekt Gerät schneidet nicht

Messer gebrochen Akku nicht voll geladen Gras hat sich im Schneidteller verwickelt

Kein Ladevorgang möglich

Die Akkutemperatur liegt außerhalb des zulässigen Temperaturbereiches

Die Kontakte des Akkus sind verschmutzt Der Akku ist defekt, da eine Leitungsunterbrechung innerhalb des Akkus (Einzelzellen) vorliegt Die LED-Anzeige 14 leuchtet nach dem Einstecken des Netzsteckers in die Steckdose und dem Einsetzen des Akkus in den Ladeschacht 16 nicht auf

13 • F016 L70 348 • TMS • 08.09.05

Kundendienst aufsuchen

Der Stecker des Ladegerätes ist nicht (richtig) eingesteckt Steckdose, Kabel oder Ladegerät sind defekt

Messer ersetzen Akku laden, siehe auch Hinweise zum Laden Gras entfernen Die Akku-Temperatur durch Abkühlen oder Erwärmen wieder in den zulässigen Temperaturbereich (0 °C bis 45 °C) bringen. Sobald sich die AkkuTemperatur wieder innerhalb des zulässigen Temperaturbereiches befindet, schaltet das Ladegerät automatisch auf Schnellladung um Die Kontakte (z. B. durch mehrfaches Ein- und Ausstecken des Akkus) reinigen, ggf. Akku ersetzen Den Akku ersetzen

Den Stecker (vollständig) in die Steckdose einstecken Die Netzspannung prüfen und das Ladegerät ggf. von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge überprüfen lassen

Konformitätserklärung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Kundendienst Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld ✆ Service: 01 80 - 3 35 54 99 Fax: +49 (0) 55 53 / 20 22 37 ✆ Kundenberater: 01 80 - 3 33 57 99

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe,1,0 m Abstand) und EN 28 662. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 72 dB (A); Schallleistungspegel 88 dB (A). Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s2. Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 786, EN 60 335 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG. 2000/14/EG: Der garantierte Schallleistungspegel LWA ist niedriger als 93 dB (A). Bewertungsverfahren der Konformität gemäß Anhang VI. Benannte Prüfstelle: SRL, Sudbury England Benannte Prüfstellen Identifikationsnummer: 1088 Leinfelden, 01.12.2004. Dr. Egbert Schneider Senior Vice President Engineering
