BEDIENUNGSANLEITUNG ART26 COMBITRIM+, ART 26 COMBITRIM, ART26LI, ART 26 LI BOSCH

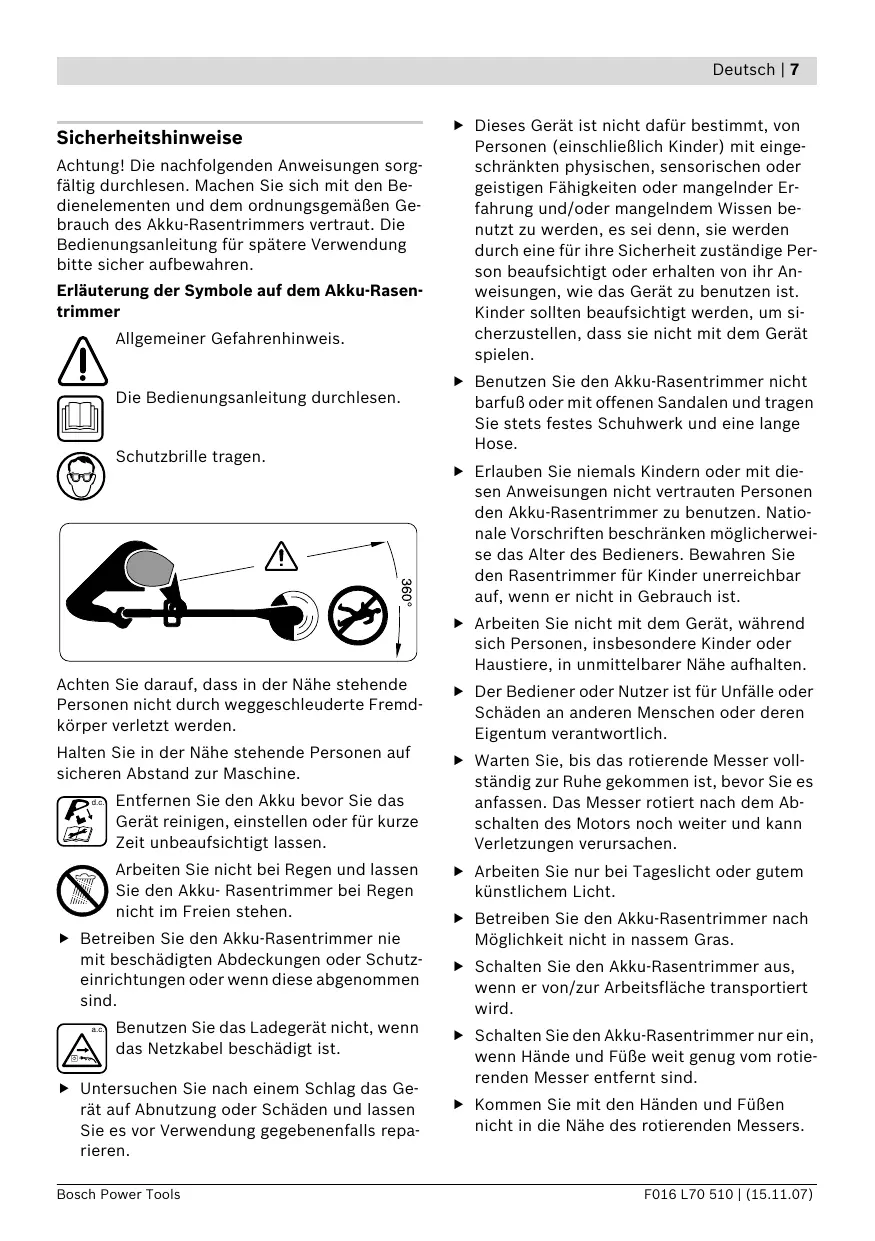

Achtung! Die nachfolgenden Anweisungen sorgfältig durchlesen. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Akku-Rasentrimmers vertraut. Die Bedienungsanleitung für spätere Verwendung sicher aufbewahren.
Erläuterung der Symbole auf dem Akku-Rasentrimmer
Allgemeiner Gefahrenhinweis.
Die Bedienungsanleitung durchlesen.
Schutzbrille tragen.
Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.
Halten Sie in der Nähe stehende Personen auf sicheren Abstand zur Maschine.
Entfernen Sie den Akku, bevor Sie das Gerät reinigen, einstellen oder für kurze Zeit unbeaufsichtigt lassen.
Arbeiten Sie nicht bei Regen und halten Sie den Akku-Rasentrimmer bei Regen nicht im Freien stehen.
- Betreiben Sie den Akku-Rasentrimmer nie mit beschädigten Abdeckungen oder Schutzeinrichtungen oder wenn diese abgenommen sind.
Benutzen Sie das Ladegerät nicht, wenn das Netzkabel beschädigt ist.
Untersuchen Sie nach einem Schlag das Gerät auf Abnutzung oder Schäden und lassen Sie es vor Verwendung gegebenenfalls reparieren.
- Dieses Gerät ist nicht dafür bestimmt, von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Benutzen Sie den Akku-Rasentrimmer nicht barfuß oder mit offenen Sandalen und tragen Sie stets festes Schuhwerk und eine lange Hose. Erlauben Sie niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen den Akku-Rasentrimmer zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie den Rasentrimmer für Kinder unerreichbar auf, wenn er nicht in Gebrauch ist. Arbeiten Sie nicht mit dem Gerät, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Warten Sie, bis das rotierende Messer vollständig zur Ruhe gekommen ist, bevor Sie es anfassen. Das Messer rotiert nach dem Abschalten des Motors noch weiter und kann Verletzungen verursachen. Arbeiten Sie nur bei Tageslicht oder gutem künstlichem Licht.
- Betreiben Sie den Akku-Rasentrimmer nach Möglichkeit nicht in nassem Gras. Schalten Sie den Akku-Rasentrimmer aus, wenn er von/zur Arbeitsfläche transportiert wird. Schalten Sie den Akku-Rasentrimmer nur ein, wenn Hände und Füße weit genug vom rotierenden Messer entfernt sind. Kommen Sie mit den Händen und Füßen nicht in die Nähe des rotierenden Messers.
▷ Verwenden Sie niemals Schneidemesser aus Metall in diesem Gerät. ▷ Überprüfen und warten Sie den Akku-Rasentrimmer regelmäßig. ▷ Lassen Sie den Akku-Rasentrimmer nur von autorisierten Service-Werkstätten reparieren. ▷ Stellen Sie immer sicher, dass die Lüftungsschlitze frei von Grasrückständen sind. Schalten Sie das Gerät aus und entnehmen Sie den Akku:
- immer wenn Sie das Gerät unbeaufsichtigt lassen
- vor dem Auswechseln des Messers
- vor dem Reinigen oder wenn am Akku-Rasentrimmer gearbeitet wird.
Bewahren Sie das Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern auf. Stellen Sie keine anderen Gegenstände auf das Gerät. Wechseln Sie sicherheitshalber abgenutzte oder beschädigte Teile aus. ▷ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. ▷ Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen.
Das Einsetzen eines Akkus in ein Gerät, das eingeschaltet ist, kann zu Unfällen führen.
▷ Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. ▷ Verwenden Sie in diesem Gerät nur den dafür vorgesehenen Akku. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. ▷ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten.
Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Funktionsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Gerät ist bestimmt für das Schneiden von Gras und Unkraut unter Büschen sowie an Böschungen und Kanten, die mit dem Rasenmäher nicht erreicht werden können.
Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0°C und 40°C.
Lieferumfang
Nehmen Sie das Gerät vorsichtig aus der Verpackung und prüfen Sie, ob die nachfolgenden Teile vollständig sind:
Rasentrimmer, Schutzhaube, verstellbarer Zusatzhandgriff (vormontiert), Schneidteller, Schneidmesser, Ladegerät, Bedienungsanleitung
Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an ihren Händler.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.
1 Ein-/Ausschalter 2 Einsatzperre für Ein-/Ausschalter 3 Handgriff 4 Schraube, Zusatzhandgriff 5 Verstellbarer Zusatzhandgriff 6 Klemmhülse 7 Rohr 8 Lüftungsschlitze 9 Trimmerkopf
10 Schneidmesser 11 Schutzhaube 12 Fußpedal für Trimmerkopf-Winkeleinstellung 13 LED-Anzeige 14 Ladegerät 15 Akku 16 Schneidteller 17 Stift 18 Schutzbügel 19 Seriennummer
Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang.
Technische Daten
| Akku-Rasentrimmer | ART 23 Li | ART 26 Li |
| Sachnummer | | 3 600 H78 K.. | 3 600 H78 L.. |
| Leerlaufdrehzahl | min-1 | 7500 | 7400 |
| Verstellbarer Griff | | ● | ● |
| Winkeleinstellung für Trimmerkopf/Einstellung zum Kantenschneiden | | ● | ● |
| Schnittdurchmesser | cm | 23 | 26 |
| Gewicht entsprechend EPTA-Procedure 01/2003 | kg | 2,3 | 2,4 |
| Seriennummer | Siehe Seriennummer 19 (Typenschild) an der Maschine |
| Akku | | Li-lon | Li-lon |
| Sachnummer | | 2 607 336 037 | 2 607 336 039 |
| Nennspannung | V= | 14,4 | 18 |
| Kapazität | Ah | 1,3 | 1,3 |
| Ladezeit (Akku entladen) | min | 180 | 180 |
| Ladegerät | | AL 2204 CV | AL 2204 CV |
| Sachnummer | | 2 607 225 2.. | 2 607 225 2.. |
| Ladestrom | mA | 230 | 230 |
| Zulässiger Ladetemperaturbereich | °C | 0-45 | 0-45 |
| Gewicht entsprechend EPTA-Procedure 01/2003 | kg | 0,7 | 0,7 |
Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1,0 m Abstand) und EN 28 662.
Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 80 dB(A); Schalleistungspegel 88 dB(A). Unsicherheit K = 5 dB.
Gehörschutz tragen!
Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s²
Wir erklären in alleiniger Verantwortung, dass diese Produkte mit den folgenden Normen oder normativen Dokumenten übereinstimmen: EN 786, EN 60335 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG.
2000/14/EG: Der garantierte Schalleistungspegel LWA ist niedriger als 94 dB (A). Bewertungsverfahren der Konformität gemäß Anhang VI.
Benannte Prüfstelle: SRL, Sudbury England. Benannte Prüfstellen Identifikationsnummer: 1088
Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Das Gerät ausschalten und den Akku entfernen, bevor Einstell- oder Reinigungsarbeiten durchgeführt werden.
Nach dem Ausschalten des Akku-Rasentrimmers läuft das Schneidmesser noch einige Sekunden nach.
Vorsicht - das rotierende Schneidmesser nicht berühren.
Montage
Akku laden
Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V/240 V betrieben werden.
Benutzen Sie nur das mitgelieferte Ladegerät. Nur dieses Ladegerät ist auf den in Ihrem Gerät verwendeten Li-Ionen-Akku abgestimmt.
Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0°C und 45°C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.
Akku entnehmen A
Drücken Sie die Akku-Entriegelungstaste und ziehen Sie den Akku 15 nach hinten aus dem Gerät.
Ladevorgang
Der Ladevorgang beginnt, sobald der Netzstecker des Ladegerätes in die Steckdose gesteckt und der Akku anschließend in das Ladegerät 14 eingelegt wird.
Setzen Sie den Akku 15 wie im Bild gezeigt zunächst vorn auf das Ladegerät auf (1) und drücken Sie anschließend den Akku 15 hinten herunter (2). Zum Entnehmen des Akkus gehen Sie in umgekehrter Reihenfolge vor.
Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutemperatur und -spannung mit dem jeweils optimalen Ladestrom geladen.
Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im Ladegerät immer vollständig aufgeladen.
Hinweis: Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus im zulässigen Ladetemperaturbereich liegt, siehe Abschnitt „Technische Daten".
Blinklicht Akku-Ladeanzeige 13
Der Ladevorgang wird durch Blinken der Akku-Ladeanzeige 13 signalisiert.
Dauerlicht Akku-Ladeanzeige 13
Das Dauerlicht der Akku-Ladeanzeige 13 signalisiert, dass der Akku vollständig aufgeladen ist oder dass die
Temperatur des Akkus außerhalb des zulässigen Ladetemperaturbereiches ist und deshalb nicht geladen werden kann. Sobald der zulässige Temperaturbereich erreicht ist, wird der Akku geladen.
Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Ladeanzeige 13, dass der Netzstecker in die Steckdose eingesteckt ist und das Ladegerät betriebsbereit ist.
Hinweise zum Laden
Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät erwärmen. Dies ist unbedenklich und deutet nicht auf einen technischen Defekt des Ladegerätes hin.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Schneidmesser bewegt sich nicht mehr.
- Drücken Sie nach dem automatischen Abschalten des Gerätes nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.
Gerät montieren
Setzen Sie den Akku erst ein, wenn der Akku-Rasentrimmer vollständig zusammengebaut ist.
Stellen Sie sicher, dass der Akku-Rasentrimmer in dieser Reihenfolge zusammengebaut wird:
Montage der Schutzhaube
Setzen Sie die Schutzhaube 11 auf den Trimmerkopf 9.
Haken Sie die Schutzhaube am Trimmerkopf ein und schieben Sie diese nach halten. Drücken Sie die Schutzhaube nach unten, bis diese sicher einrastet (click).
Schneidteller/Messer montieren
Drücken Sie den Schneidteller 16 auf die Antriebswelle (click). Setzen Sie das Messer 10 auf den Stift 17, drücken Sie es nach unten und ziehen Sie es nach außen, bis es einrastet.
Betrieb
Inbetriebnahme
Entfernen Sie Steine, lose Holzstücke und andere Gegenstände von der zu schneidenden Fläche.
Nach dem Ausschalten des Akku-Rasentrimmers läuft das Schneidmesser noch einige Sekunden nach. Warten Sie ab, bis der Motor/das Schneidmesser stillsteht, bevor Sie erneut einschalten.
Nicht kurz hintereinander aus- und wieder einschalten.
Akku einsetzen
Schieben Sie den Akku wie dargestellt in das Gerät ein. Der Akku muss spürbar einrasten.
Einschalten
Drücken Sie die Einschaltsperre 2 und betätigen Sie in gedrücktem Zustand den Ein-/Ausschalter 1.
Lassen Sie die Einschaltsperre 2 los.
Ausschalten
Lassen Sie den Ein-/Ausschalter 1 los.
Hinweis: Der Motor startet nach Betätigen des Ein-/Ausschalters 1 mit einer geringen Zeitverzögerung.
Gerät einstellen
Verwendung des beweglichen Griffes 3
Der bewegliche Griff 5 kann in verschiedene Stellungen gebracht werden:
Lösen Sie die Griffschraube 4 und verstellen Sie den beweglichen Griff 5. Ziehen Sie die Griffschraube 4 wieder fest, um den beweglichen Griff 5 in der eingestellten Position zu sichern.
Trimmerlänge einstellen
Drehen Sie die Klemmhülse 6 um 90°. Ziehen Sie zum Verlängern die Führungsstange heraus und schieben Sie diese zum Verkürzen hinein. Ziehen Sie die Klemmhülse 6 wieder fest.
Winkel des Trimmerkopfes einstellen
Drucken Sie zum Ändern des Schnittwinkels das Fußpedal 12 nieder und drehen Sie die Führungsstange 7 in die gewünschte Position.
Lassen Sie das Fußpedal 12 los.
Einstellung zum Kantenschneiden
Winkel des Trimmerkopfes einstellen: Drücken Sie das Fußpedal 12 nieder.
Bringen Sie die Führungsstange 7 in die unterste Position. Lassen Sie das Fußpedal 12 wieder los. Trimmerkopf verschieben: Lösen Sie die Klemmhülse 6. Drehen Sie die Führungsstange 7 um 90°, um den Trimmerkopf 9 wie gezeigt für das Schneiden/Kantenschneiden einzustellen. Ziehen Sie die Klemmhülse 6 wieder fest.
Arbeitshinweise
Schützen Sie den Akku vor Hitze, wie beispielsweise extremer Sonnenbestrahlung und Feuer.
Das Gerät arbeitet nicht unter 0 °C oder über 45 °C!
Gras schneiden
Bewegen Sie den Akku-Rasentrimmer nach links und rechts und halten Sie ihn auf ausreichenden Abstand zum Körper.
Der Akku-Rasentrimmer kann Gras bis zu einer Höhe von 15 cm effizient schneiden. Schneiden Sie höheres Gras immer stufenweise.
Kantentrimmen
Führen Sie den Akku-Rasentrimmer an den Rasenkanten entlang. Um ein schnelles Verschleißen des Fadens zu vermeiden, Kontakt mit festen Oberflächen oder Mauern vermeiden.
Verwenden Sie zur besseren Steuerung den Baum-Schutzbügel 18 als Führungshilfe (Zubehör).
Schneiden um Bäume und Büsche
Schneiden Sie vorsichtig um Bäume und Büsche herum, damit diese nicht in Kontakt mit dem Schneidmesser kommen. Pflanzen können absterben, wenn die Rinde beschädigt wird.
Verwenden Sie zur besseren Steuerung den Baum-Schutzbügel 18 als Führungshilfe (Zubehör).
Akku-Laufzeit
Die Akku-Laufzeit hängt von den Arbeitsbedingungen ab:
Leichte Bedingungen:
bis zu 800 Meter (ART 23 Li) bis zu 1000 Meter (ART 26 Li)
Mittlere Bedingungen:
bis zu 350 Meter (ART 23 Li) bis zu 440 Meter (ART 26 Li)
Schwere Bedingungen:
bis zu 60 Meter (ART 23 Li) bis zu 75 Meter (ART 26 Li)
Schneidmesser wechseln
Nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.
Drücken Sie zum Entfernen das abgenutzte Messer 10 nach innen, bis es aus dem Stift 17 herausspringt.
Befreien Sie den Stift 17 mit einem scharfen Messer von sämtlichen Plastikresten/Verunreinigungen.
Setzen Sie das neue Messer 10 auf den Stift 17 auf, drücken Sie das Messer 10 nach unten und ziehen Sie es bis zum Einrasten nach außen.
Hinweis: Verwenden Sie nur Bosch Ersatzschneidmesser. Diese Spezialentwicklung besitzt verbesserte Schneideeigenschaften. Andere Schneidmesser führen zu einer schlechteren Arbeitsleistung.
Fehlersuche
Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.
Achtung: Vor der Fehlersuche Gerät ausschalten und Akku entnehmen.
| Symptome | Mögliche Ursache | Abhilfe |
| Schutzhaube kann nicht über den Schneidteller gezogen werden | Falsche Montage | Schneidteller entfern und Schutzhaube erneut montie-ren, siehe auch „Montage“ |
| Rasentrimmer lauft nicht | Akker entladen | Akker laden, siehe auch Hinwei-se zum Laden |
| Akker zu kalt/zu heiß | Akker erwärmen/abkühlen las-SEN |
| Rasentrimmer lauft mit Unter-brechungen | Interne Verkabelung der Maschi-ne defekt | Kundendienst aufsuchen |
| Ein-/Ausschalter defekt | Kundendienst aufsuchen |
| Starke Vibrationen/Geräusche | Maschine defekt | Kundendienst aufsuchen |
| Messer gebrochen | Messer ersetzen |
| Schnittdauer pro Akku-Ladung zu gering | Akker wurde längerere Zeit nicht oder nur kurzzeitig benutzt | Akker vollständig laden, siehe auch Hinweiise zum Laden |
| Gras zu hoch | Stufenweise schneiden |
| Akker verbraucht | Den Akku ersetzen |
| Messer bewegt sich nicht | Akker entladen | Akker laden, siehe auch Hinwei-se zum Laden |
| Maschine defekt | Kundendienst aufsuchen |
| Gerät schneidet nicht | Messer gebrochen | Messer ersetzen |
| Akker nicht voll geladen | Akker laden, siehe auch Hinwei-se zum Laden |
| Gras hat sich im Schneidteller verwickelt | Gras ersetten |
| Akku-Ladeanzeige 13 leuchtete dauerhaft | Akker nicht (richtig) aufgesetzt | Akker korrekt auf Ladegerät aufsetzen |
| Kein Ladevorgang möglich | Akkukontakte verschmutzt | Akkukontakte reinigen; z.B. durch mehrfaches Ein- und Ausstecken des Akkus, ggf. Ak-ku ersetzen |
| Akker defekt | Akker ersetzen |
| Akku-Ladeanzeige 13 leuchtet nicht | Netzstecker des Ladegerätes nicht (richtig) eingesteckt Steckdose, Netzkabel oder La-degerät defekt | Netzstecker (vollständig) in die Steckdose einstecken Netzspannung überprüfen, La-degerät ggf. von einer autorisierten Kundendienstelle für Bosch-Elektrrowerkzeuge überprüfen setzen |
Wartung und Service
Wartung und Reinigung
Nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.
Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.
Untersuchen Sie das Gerät regelmäßig auf offensichtliche Mängel, wie lose Befestigung und verschlissene oder beschädigte Bauteile.
Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.
Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Gartengeräte ausführen zu lassen.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes an.
Nach dem Arbeitsvorgang/Aufbewahrung
Schalten Sie das Gerät aus und entfernen Sie den Akku. Stellen Sie sicher, dass der Akku vor der Aufbewahrung entladen ist.
Reinigen Sie das Äußere des Rasentrimmers gründlich mit einer weichen Bürste und einem Tuch. Verwenden Sie kein Wasser und keine Lösungs- oder Poliermittel. Entfernen Sie sämtliche Grasanhaftungen und Partikel, insbesondere von den Lüftungsschlitzen 8.
Legen Sie das Gerät auf die Seite und reinigen Sie die Schutzhaube 11 innen. Entfernen Sie kompakte Grasanhaftungen mit einem Holz- oder Plastikstück.
Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.
Der Akku sollte bei einer Temperatur zwischen 0°C und 45°C aufbewahrt werden.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehör.
www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde.
www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10
Fax: +49 (1805) 70 74 11
E-Mail: Servicezentrum.Elektrowerkzeuge@de.
b Bosch.com
Tel. Kundenberatung: +49 (1803) 33 57 99
Fax: +49 (711) 758 1930
E-Mail: kundenberatung ew@de.bosch.com
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: +43 (01) 61 03 80
Fax: +43 (01) 61 03 84 91
Tel. Kundenberater: +43 (01) 797223066
E-Mail: abe@abe-service.co.at
Schweiz
Tel.: +41 (044) 847 15 11
Fax: +41 (044) 847 15 51
Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Transport
Der Akku ist nach UN-Handbuch
ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3 getestet. Er hat einen wirksamen Schutz gegen inneren Überdruck und Kurzschluss sowie Einrichtungen zur Verhinderung von Gewaltbruch und gefährlichem Rückstrom.
Die im Akku enthaltene Lithiumäquivalent-Menge liegt unterhalb einschlägiger Grenzwerte. Daher unterliegt der Akku weder als Einzelteil noch in ein Gerät eingesetzt den nationalen und internationalen Gefahrgutvorschriften. Die Gefahrgutvorschriften können jedoch beim Transport mehrerer Akkus relevant sein. Es kann in diesem Fall notwendig sein, besondere Bedingungen
(z.B. bei der Verpackung) einzuhalten. Näheres können Sie einem Merkblatt unter folgender Internetadresse entnehmen:
http://purchasing.bosch.com/de/start/Allgemeines/Download/index.htm.
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Nur für EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen
nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 16.
Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.
Nur für EU-Länder:
Gemäß der Richtlinie 91/157/EWG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Änderungen vorbehalten.
Sicherheitsregeln
E-Mail: SPT-Technical.de@de.bosch.com
Irland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: +353 (01) 466 67 00
Fax: +353 (01) 466 68 88
E-Mail: SPT-Technical.de@de.bosch.com
Gerät nicht im Regen verwenden. Lassen Sie den Akku-Trimmer nicht im Regen stehen.
Illustrierte Komponenten
Sekundär-/Primärbatterien:
Li-Ionen:
Beachten Sie die Hinweise im Abschnitt "Transport", Seite 96.
E-Mail: asboschz@EUnet.yu
Transport
Der Akku wurde gemäß dem UN-Handbuch ST/SG/AC.10/11/Rev.3 Teil III, Unterabschnitt 38.3 getestet. Er verfügt über einen wirksamen Schutz gegen inneren Überdruck und Kurzschluss sowie über Vorrichtungen zur Verhinderung von Bruch bei Gewalteinwirkung und gefährlichem Rückstrom. Die äquivalente Lithiummenge im Akku liegt unter den geltenden Grenzwerten. Daher ist der Akku als Einzelstück und als im Gerät verwendetes Teil von den nationalen und internationalen Vorschriften über gefährliche Stoffe ausgenommen. Die Vorschriften über gefährliche Stoffe können beim Transport mehrerer Akkus relevant sein. In diesem Fall kann es erforderlich sein, besondere Bedingungen (z. B. bei der Verpackung) einzuhalten. Näheres entnehmen Sie bitte dem englischsprachigen Merkblatt unter folgender Internet-Adresse:
http://purchasing.bosch.com/en/start/
Allgemeines/Download/index.htm.
Entsorgung
Elektrische Geräte, Zubehör und Verpackungen sollten einer umweltgerechten Wiederverwertung zugeführt werden.
Nur für EU-Länder:
Werfen Sie elektrische Geräte nicht in den Hausmüll!
Gemäß der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen
verbrauchte elektrische Geräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Akku/Batterie:
Lithium-Ionen:
Bitte beachten Sie die Hinweise im Abschnitt
