MANUAL DE USUARIO ART26 COMBITRIM+, ART 26 COMBITRIM, ART26LI, ART 26 LI BOSCH

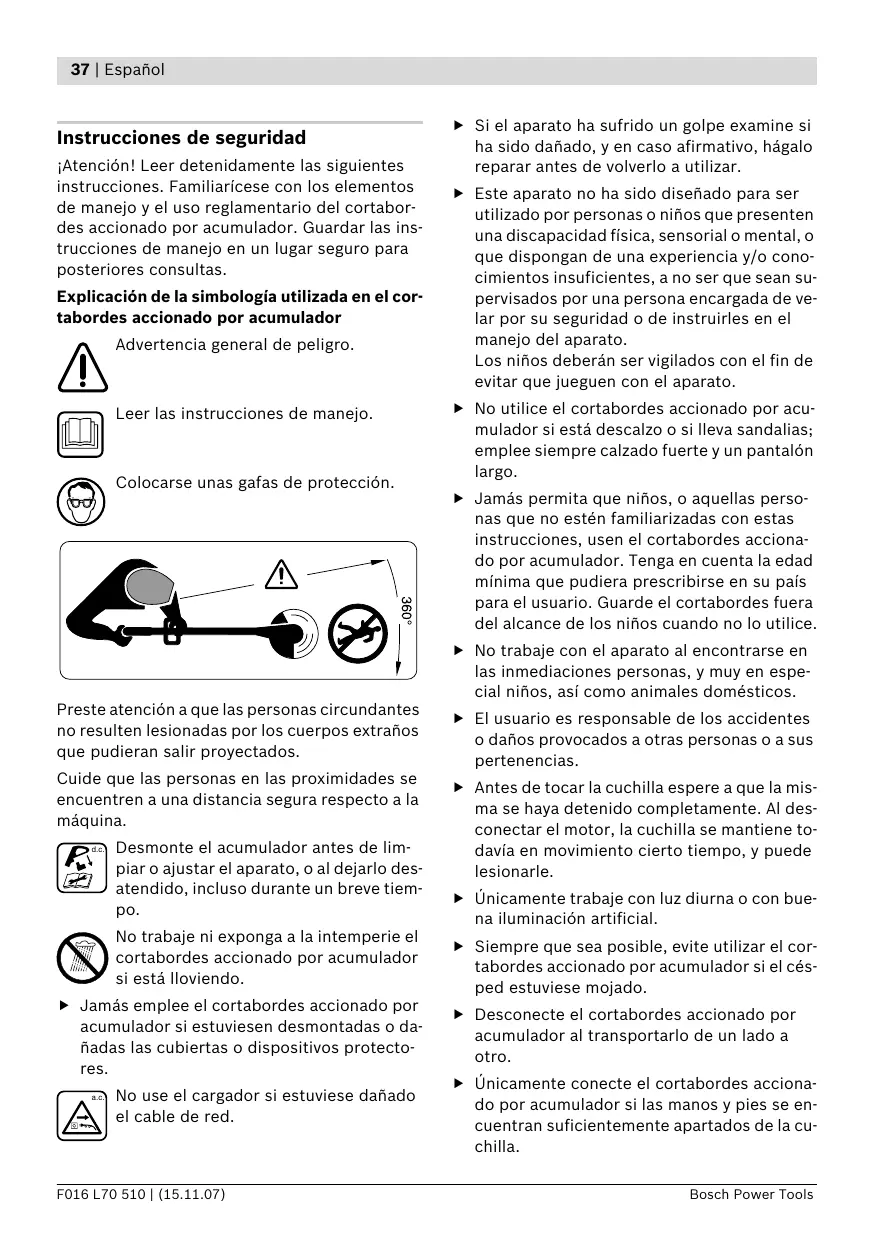

Instrucciones de seguridad
¡Atención! Lea detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del cortabordes accionado por acumulador. Guarde las instrucciones de manejo en un lugar seguro para consultas posteriores.

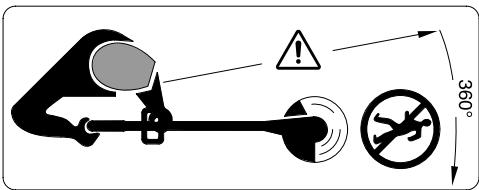

Explicación de la simbología utilizada en el cortabordes accionado por acumulador
Advertencia general de peligro.
Lea las instrucciones de manejo.
Colóquese unas gafas de protección.
Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados.
Cuide que las personas en las proximidades se encuentren a una distancia segura respecto a la máquina.
Desmonte el acumulador antes de limpiar o ajustar el aparato, o al dejarlo desatendido, incluso durante un breve tiempo.
No trabaje ni exponga a la intemperie el cortabordes accionado por acumulador si está lloviendo.
- Jamás emplee el cortabordes accionado por acumulador si estuviesen desmontadas o dañadas las cubiertas o dispositivos protectores.
No use el cargador si estuviese dañado el cable de red.
Si el aparato ha sufrido un golpe, examine si ha sido dañado, y en caso afirmativo, hágalo reparar antes de volverlo a utilizar. - Este aparato no ha sido diseñado para ser utilizado por personas o niños que presenten una incapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato.
Los niños deben ser vigilados con el fin de evitar que jueguen con el aparato.
No utilice el cortabordes accionado por acumulador si está descalzo o si lleva sandalias; emplee siempre calzado fuerte y un pantalón largo. Jamás permita que niños, o aquellas personas que no estén familiarizadas con estas instrucciones, usen el cortabordes accionado por acumulador. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde el cortabordes fuera del alcance de los niños cuando no lo use. No trabaje con el aparato al encontrarse en las inmediaciones personas, y muy en especial niños, así como animales domésticos. - El usuario es responsable de los accidentes o daños provocados a otras personas o a sus pertenencias. - Antes de tocar la cuchilla, espere a que la misma se haya detenido completamente. Al desconectar el motor, la cuchilla se mantiene todavía en movimiento cierto tiempo, y puede lesionarle. - Únicamente trabaje con luz diurna o con buena iluminación artificial. Siempre que sea posible, evite usar el cortabordes accionado por acumulador si el césped estuviese mojado. - Desconecte el cortabordes accionado por acumulador al transportarlo de un lado a otro. - Únicamente conecte el cortabordes accionado por acumulador si las manos y pies se encuentran suficientemente apartados de la cuchilla.
No aproxime sus manos y pies a la cuchilla en funcionamiento. - Nunca utilice cuchillas metálicas en este aparato. - Controle y mantenga con regularidad el cortabordes accionado por acumulador. Solamente haga reparar el cortabordes accionado por acumulador en un taller de servicios autorizado. Asegúrese siempre de que las rejillas de refrigeración estén libres de restos de césped y suciedad. - Desconecte el aparato y retire el acumulador:
- cuando deje desatendido el aparato - después de cambiar la cuchilla - antes de limpiarlo, o al manipular en el cortabordes accionado por acumulador.
- Guarde el aparato en un lugar seguro y seco, fuera del alcance de los niños. No deposite ningún objeto sobre el aparato.
- Como medida de seguridad, reemplace aquellas piezas que estén desgastadas o dañadas.
- Únicamente deben emplearse piezas de recambio originales Bosch.
- Antes de montar el acumulador, cerciórese de que el aparato está desconectado. El montaje del acumulador en un aparato conectado puede causar un accidente. Solamente cargue los acumuladores con los cargadores recomendados por el fabricante. Existe el riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. Solamente utilice los acumuladores previstos para el aparato. El uso de otro tipo de acumuladores puede acarrear lesiones e incluso un incendio. Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
La realización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuague el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.
Descripción del funcionamiento
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
El aparato ha sido diseñado para cortar césped y maleza debajo de arbustos, en pendientes, y bordes que no sean accesibles o apropiados para un cortacésped.
La utilización reglamentaria está condicionada además a una temperatura ambiente de trabajo entre 0 °C y 40 °C.
Material que se adjunta
Saque el aparato del embalaje con cuidado y asegúrese de que se adjunten las siguientes piezas:
- Cortabordes Caperuza protectora
- Empuñadura adicional abatible (premontada)
- Plato de corte, cuchilla de corte, cargador
- Instrucciones de manejo
En caso de que falte o esté dañada alguna pieza, diríjase por favor al vendedor del aparato.
Componentes principales
La numeración de los componentes está referida a la imagen del aparato en la página ilustrada.
1 Interruptor de conexión/desconexión 2 Bloqueo de conexión para interruptor de conexión/desconexión 3 Empuñadura 4 Tornillo de empuñadura adicional 5 Empuñadura adicional abatible 6 Casquillo de apriete 7 Tubo 8 Rejillas de refrigeración
9 Cabezal 10 Cuchilla de corte 11 Caperuza protectora 12 Pedal para ajuste angular del cabezal 13 Indicador LED 14 Cargador 15 Acumulador 16 Plato de corte 17 Perno 18 Estribo protector 19 Número de serie
Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.
Datos técnicos
| Cortabordes actionado por accumulator | ART 23 Li | ART 26 Li |
| Nº de articulo | | 3 600 H78 K.. | 3 600 H78 L.. |
| Revoluciones en vacío | min-1 | 7500 | 7400 |
| Empuñadura abatible | | ● | ● |
| Ajuste angular de;cabezal/ajuste para el corte de bordes | | ● | ● |
| Diámetro de corte | cm | 23 | 26 |
| Peso según EPTA-Procedure 01/2003 | kg | 2,3 | 2,4 |
| Número de series | Ver número de série 19 en plaza decharacterística de laquina |
| Accumulador | | Iones de Litio | Iones de Litio |
| Nº de articulo | | 2 607 336 037 | 2 607 336 039 |
| Tensión nominal | V= | 14,4 | 18 |
| Capacidad | Ah | 1,3 | 1,3 |
| Tiempo de energia (accumulador descargado) | min | 180 | 180 |
| Cargador | | AL 2204 CV | AL 2204 CV |
| Nº de articulo | | 2 607 225 2.. | 2 607 225 2.. |
| Corriente de energia | mA | 230 | 230 |
| Margon admissible de la temperatura de energia | °C | 0–45 | 0–45 |
| Peso según EPTA-Procedure 01/2003 | kg | 0,7 | 0,7 |
Valores de medición determinados según 2000/14/CE (altura 1,60 m, separación 1,0 m) y EN 28 662.
El nivel de presión sonora típico del aparato, determinado con un bajo A, asciende a: Nivel de presión sonora 80 dB(A); nivel de potencia acústica 88 dB(A). Tolerancia K = 5 dB.
¡Colocarse un protector de oídos!
La vibración típica en la mano/brazo es inferior a 2,5 m/s².
Declaramos bajo nuestra responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 786, EN 60 335 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE.
2000/14/CE: El valor del nivel de potencia acústica LWA garantizado es inferior a 94 dB (A).
Procedimiento para evaluación de la conformidad según anexo VI.
Centro oficial de inspección notificado: SRL, Sudbury Inglaterra
Nº de identificación del centro oficial de inspección: 1088
Expediente técnico en:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Desconectar el aparato y retirar el acumulador antes de realizar trabajos de ajuste y limpieza.
Tras la desconexión del cortabordes accionado por acumulador, la cuchilla continúa en movimiento durante algunos segundos.
Atención: no tocar la cuchilla en rotación.
Montaje
Carga del acumulador
Observar la tensión de red: La tensión de alimentación debe coincidir con las indicaciones en la placa de características del aparato. Los aparatos marcados con 230 V pueden funcionar también a 220 V / 240 V
Utilice únicamente el cargador que se adjunta. Solamente este cargador ha sido especialmente adaptado al acumulador de iones de litio empleado en su aparato.
El acumulador está equipado con un control de temperatura que únicamente permite su recarga dentro de un margen de temperatura entre 0°C y 45°C. De esta forma se consigue una elevación de la vida útil del acumulador.
Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.
El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.
Desmontaje del acumulador A
Presione el botón de extracción y saque hacia atrás el acumulador 15 del aparato.
Proceso de carga
Una vez conectado el cargador a la red, el proceso de carga comienza nada más insertar a continuación el acumulador en el cargador 14.
Inserte primero el acumulador 15 por el frente en el cargador (0), según figura, y seguidamente presione hacia abajo el acumulador 15 por la parte de atrás (2). Para sacar el acumulador siga los mismos pasos en orden inverso.
Gracias al inteligente procedimiento de carga, el estado de energía del acumulador es detectado automáticamente, y es recargado con la corriente de energía óptima de acuerdo a su temperatura y tensión.
Con ello se protege al acumulador, el cual se mantiene siempre completamente cargado, al conservarlo en el cargador.
Observación: El proceso de carga solamente puede llevarse a cabo si la temperatura del acumulador se encuentra dentro del rango admisible, ver apartado "Datos técnicos".
Indicador intermitente de energía del acumulador 13
El proceso de carga es señalizado mediante el parpadeo del indicador de energía del acumulador 13.
Indicador de energía del acumulador con luz permanente 13
La luz permanente del indicador de energía del acumulador 13 señala que el acumulador está completamente cargado.
gado o bien que la temperatura del acumulador se encontrará fuera del campo admisible para poder cargarlo. En el momento de alcanzarse la temperatura admisible se comienza a recargar el acumulador.
Al no estar montado ningún acumulador, la luz permanente del indicador de carga del acumulador 13 señala que el enchufe está conectado a la red y que el cargador se encuentra en disposición de funcionamiento.
Indicaciones para la carga
En caso de efectuar recargas continuas o muy seguidas puede que se caliente el cargador. Ello no supone ningún inconveniente, ni tampoco es síntoma de un defecto técnico del cargador.
Si antes de una recarga, el tiempo de configuración del acumulador fuese muy reducido, ello es señal de que este está agotado y deben sustituirse.
El acumulador de iones de litio va protegido contra altas descargas por "Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica: La cuchilla deja de moverse.
No continúe accionando el interruptor de conexión/desconexión en el caso de una desconexión automática del aparato.
Montaje del aparato
No introduzca el acumulador en el cortabordes hasta haber montado completamente este último.
Asegúrese de que el cortabordes relacionado por acumulador sea montado siguiendo este orden:
Montaje de la caperuza protectora 3
Inserte la caperuza protectora 11 en el cabezal 9.
- Enganche la caperuza protectora en el cabezal y empújela hacia atrás. Presione hacia abajo la caperuza protectora hasta enclavarla firmemente (clic).
Montaje del plato de corte/cuchilla
Presione el plato de corte 16 contra el eje motriz (clic). Aloje la cuchilla 10 en el perno 17, presiónela hacia abajo y tire de ella hacia fuera hasta enclavarla.
Operación
Puesta en marcha
Retire de la superficie a cortar piedras, trozos de madera y demás objetos sueltos.
Tras la desconexión del cortabordes accionado por acumulador, la cuchilla continúa en rotación durante algunos segundos. Espere a que se haya detenido el motor/cuchilla antes de efectuar una nueva conexión.
No vuelva a efectuar una conexión bajo la influencia de la desconexión.
Montaje del acumulador
Introduzca el acumulador en el aparato en la forma mostrada. El acumulador debe enclavar de forma perceptible.
Conexión
Accione el bloqueo de conexión 2, manténgalo accionado y presione el interruptor de conexión/desconexión 1.
Suelte el bloqueo de conexión 2.
Desconexión
Suelte el interruptor de conexión/desconexión 1.
Observación: Tras accionar el interruptor de conexión/desconexión 1, el motor comienza a funcionar con un ligero retardo.
Ajuste del aparato
Aplicación de la empuñadura abatible E
La empuñadura abatible 5 puede girarse a diferentes posiciones:
• Para modificar la posición, aflojar el tornillo de la empuñadura 4 y reajustar la empuñadura 5. Apretar el tornillo de la empuñadura 4 para sujetar firmemente la empuñadura abatible 5 en la posición ajustada.
Ajuste de la longitud del cortabordes F
• Afloje 90° el casquillo de apriete 6. Ajuste la longitud deseada sacando o metiendo el tubo. Vuelva a apretar el casquillo de apriete 6.
Ajuste del ángulo del cabezal
Para modificar el ángulo de corte, presionar el pedal 12 e inclinar el tubo 7 a la posición deseada.
Soltar el pedal 12.
Ajuste para el corte de bordes
Ajuste del ángulo del cabezal: Pisar el pedal 12. Inclinar el tubo 7 a la posición más baja. Soltar el pedal 12. Orientación del cabezal: Aflojar el casquillo de apriete 6.
Girar el tubo 90° para orientar el cabezal 9 en la forma ilustrada para cortar bordes. Apretar nuevamente el casquillo de apriete 6.
Instrucciones para la operación
Proteja el acumulador del calor excesivo como, p. ej., de una exposición prolongada al sol intenso y del fuego. El aparato no trabaja por debajo de 0°C ni por encima de 45°C.
Corte de césped J
Guiar hacia la izquierda y derecha el cortabordes accionado por acumulador manteniendo una separación suficiente respecto al cuerpo.
El cortabordes accionado por acumulador permite cortar eficientemente césped hasta una longitud de 15 cm. Cortar césped de mayor altura de forma escalonada.
Recorte de bordes
Guiar el cortabordes accionado por acumulador a lo largo de los bordes del césped. Para evitar un rápido desgaste de la cuchilla, evitar que toque superficies consistentes o muros.
K Para un mejor control, emplee el estribo protector 18 como ayuda de guiado (accesorio especial).
Corte alrededor de árboles y arbustos
Corte con cuidado alrededor de árboles y arbustos para evitar que sean dañados por la cuchilla. Las plantas pueden llegar a morir en caso de dañar su corteza.
K Para un mejor control, emplee el estribo protector 18 como ayuda de guiado (accesorio especial).
Autonomía del acumulador
La autonomía del acumulador depende de su solicitación en el trabajo:
Solicitación leve:
hasta 800 metros (ART 23 Li)
hasta 1000 metros (ART 26 Li)
hasta 350 metros (ART 23 Li)
hasta 440 metros (ART 26 Li)
Solicitación fuerte:
hasta 60 metros (ART 23 Li)
hasta 75 metros (ART 26 Li)
Cambio de la cuchilla D
Retire el acumulador antes de cualquier manipulación en el aparato.
Para desmontar la cuchilla 10 desgastada, presionar hacia abajo la misma de manera que salga del perno 17.
Eliminar con un cuchillo afilado los restos de plástico/suciedad que pudieran estar adheridos al perno 17.
Para montar una cuchilla nueva, colocar la cuchilla 10 sobre el perno 17, presionarla hacia abajo, y tirar de ella hacia fuera hasta enclavarla.
Observación: Únicamente emplear cuchillas de recambio originales Bosch. Esta cuchilla ha sido especialmente desarrollada para obtener unas propiedades de corte favorables. El rendimiento de corte de otras cuchillas es peor.
Localización de fallos
En la tabla siguiente se indican los síntomas de fallo y la forma de subsanarlos en el caso de que su máquina no funcione correctamente. Si ello no le permite localizar o subsanar el fallo, diríjase a su taller de servicios habitual.
Atención: Antes de dedicarse a la localización del fallo, desconectar el aparato, y retirar el acumulador.
| Síntomas | Posible causa | Solutión |
| La caperuza protectora no pue- de pasarse por encima del pla- to de corte | Montaje Incorrecto | Desmontar el Plato de corte y volver a montar la caperuza protectora, ver también “Mon- taje” |
| El cortabordes no funciona | Accumulador descargado | Cargar el acumulador, ver tambiénindicaciones para la carga |
| Accumulador demasiado frio o caliente | Dejar que se caliente/enfrie el acumulador |
| El cortabordes funciona de for- ma intermitente | Avería en el cableado interior de laquina | Acudir al servicios técnico |
| Interruptor de conexión/desco- nexión defectuoso | Acudir al信息服务 técnico |
| Vibraciones o ruidos intensos | Máquina defectuosa | Acudir al信息服务 technician |
| Rotura de la cucilla | Sustituir la cucilla |
| Síntomas | Posible causa | Soluciones |
| Autonomía reducida del acum- lador tras su recarga | El acumulador no ha sido utilizesa-do durante很长时间 o sola-mente ha sido utilizado breve-mente | Cargar Completely el acu- mulador, ver también indicac- ciones para la carga |
| Césped demasiado alto | Cortar de forma escalonada |
| Accumulador agotado | Sustituir el acumulador |
| La cucilla no se mueve | Accumulador descargado | Cargar el acumulador, ver también indicaciones para la carga |
| Máquina defectuosa | Acudir al servicios tícnico |
| El aparato no corta | Rotura de la cucilla | Sustituir la cucilla |
| El acumulador no ha sido carga-do Completely | Cargar el acumulador, ver también indicaciones para la carga |
| El césped se ha enredado en el plato de corte | Retirar el césped |
| El indicator de cargo del acu- mulador 13 se enciende perma- nentamente | Accumulador sin colocar, o mal colocado | Colocar correctamente el acu- mulador en el cargador |
| Contactos sucios del acumula- dor | Limpiar los contactos del acu- mulador; p. ej. metiendolo y sacándolo repetidamente, o bien, sustituir el acumulador |
| Accumulador defectuoso | Sustituir el acumulador |
| El indicator de cargo del acu- mulador 13 no se enciende | El enchufe de red del cargador no está correctamente conecta- do | Introducir Completely el enchufe en la toma de corrien- te |
| Toma de corriente, cable de red o cargador defectuoso | Verifique la tensión de red, y si fuese precise,akra a un servi-cio técnico autorizzato para he- rramientos electricas Bosch para hacer revisar el cargador |
Mantenimiento y servicios
Mantenimiento y limpieza
Retire el acumulador antes de cualquier manipulación en el aparato.
Observación: Efectúe con regularidad los siguientes trabajos de mantenimiento para conseguir una vida útil larga y un funcionamiento correcto.
Examine periódicamente su aparato en cuanto a daños manifiestos, como una unión floja, o componentes desgastados o dañados.
Verifique el correcto estado y montaje de las cubiertas y dispositivos protectores. Antes de su utilización efectúe los trabajos de mantenimiento y reparación que pudieran estar pendientes.
Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación debe encargarse a un taller de servicios autorizado para aparatos de jardinería Bosch.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el número de artículo de 10 dígitos que figura en la placa de características del aparato.
Al finalizar el trabajo/almacenaje
Desconectar el aparato y retirar el acumulador. Antes del almacenaje asegurarse primero de haber desmontado el acumulador.
Limpiar exteriormente de forma minuciosa el cortabordes con un cepillo blando y un paño. No utilice agua, disolventes ni pasta para pulir. Retirar el césped y las partículas adheridas, especialmente en las rejillas de refrigeración 8.
Colocar el aparato sobre uno de sus costados y limpiar el interior de la caperuza protectora 11. Retirar los apelmazamientos de césped con una pieza de madera o plástico.
Verifique el correcto estado y montaje de las cubiertas y dispositivos protectores. Antes de su utilización efectúe los trabajos de mantenimiento y reparación que pudieran estar pendientes.
El acumulador debe guardarse a una temperatura entre 0°C y 45°C.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en todas las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá ver también en internet bajo:
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
España
Robert Bosch España, S.A.
Departamento de Ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
El acumulador ha sido ensayado conforme al manual UN ST/SG/AC.10/11/Rev.3 Parte III, Subinciso 38.3. Dispone de una eficaz protección contra una sobrepresión o cortocircuito inferior, así como de unos dispositivos contra la rotura forzada o corrientes inversas peligrosas. La cantidad equivalente de litio que contiene el acumulador es inferior a los valores límite pertinentes. Es por ello, por lo que el acumulador, tanto si va suelto como si va montado en el aparato, no está sujeto a las directivas nacionales e internacionales sobre el transporte de mercancías peligrosas. Sin embargo, esto sí puede ser de relevancia, si son varios los acumuladores transportados. En este caso puede que sea imperativo cumplir ciertas exigencias (p. ej. en el embalaje). Para más detalles le remitimos a la ficha técnica redactada en inglés que puede consultar en internet bajo la siguiente dirección: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm.
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje las herramientas eléctricas a la basura!
Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacio
nal, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Acumuladores/pilas:
Iones de Litio:
Observe las indicaciones comprendidas en el apartado "Transporte", página 46.
No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deben guardarse y reciclarse o eliminarse de manera ecológica.
Sólo para los países de la UE:
Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados.
Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Políg. Ind. II, 27
Cabanillas del Campo
Tel.: +34 9 01 11 66 97
Reservado el derecho de modificación.
Primera tecla de destravamento do acumulador e retirar o acumulador 15 do aparelho puxando para trás.
Proceso de carga
Colocar o acumulador
Deslocar o cabeçote todo para arado:
Soltar a Bucha de aperto 6. Girar o cabo de guia 790° para a abertura do cabeçote do aparador 9 para cortar/cortar ao longo de cantos, como indicado na figura. Reapertar a bucha de aperto 6.
Livrar a cavilha 17 de todos restos de plásticos/de sujidade com uma lâmina afiada.
