MANUAL DE UTILIZADOR ART 26 ACCUTRIM BOSCH

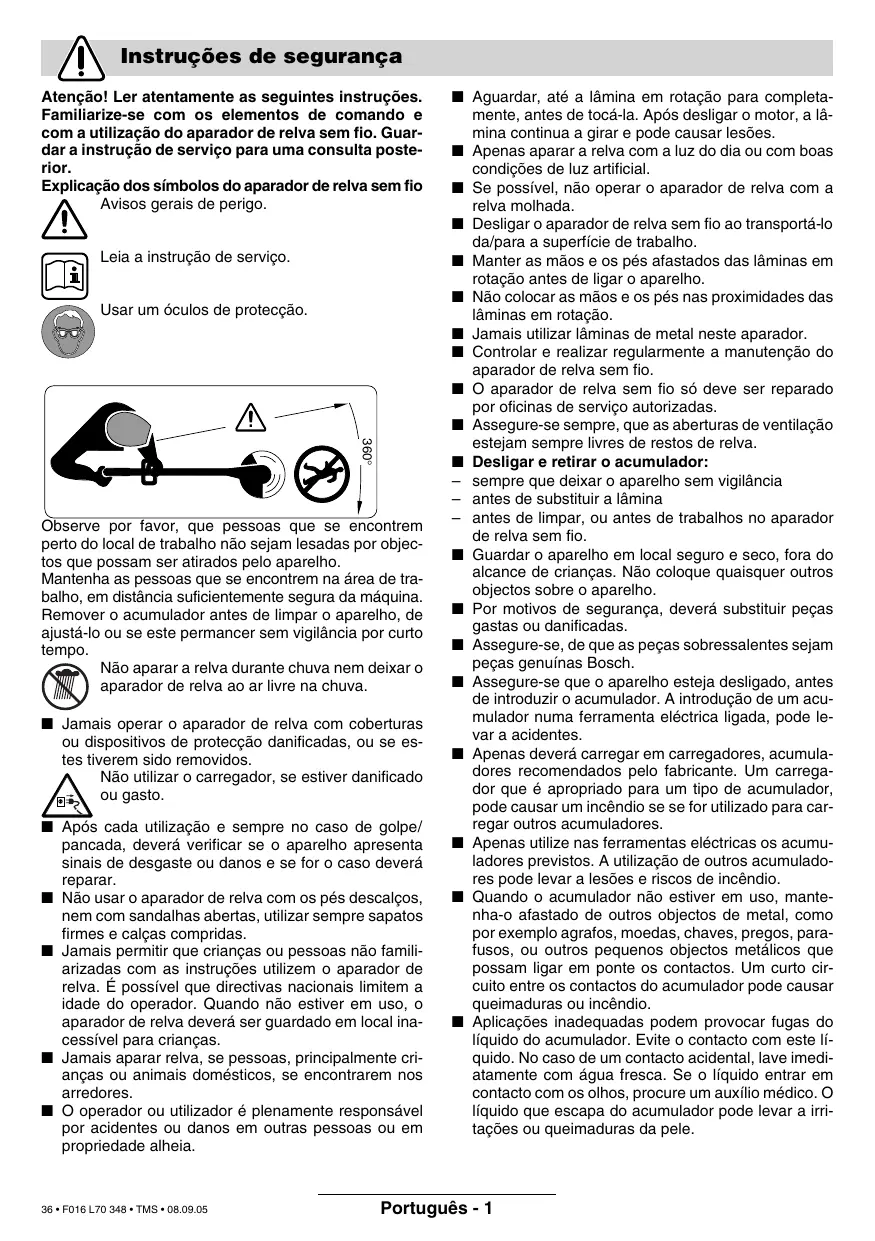

Instruções de segurança Atenção! Ler atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparador de relva sem fio. Guardar a instrução de serviço para uma consulta posterior. Explicação dos símbolos do aparador de relva sem fio Avisos gerais de perigo. Leia a instrução de serviço. Usar um óculos de protecção.

Observe por favor, que pessoas que se encontrem perto do local de trabalho não sejam lesadas por objectos que possam ser atirados pelo aparelho. Mantenha as pessoas que se encontrem na área de trabalho, em distância suficientemente segura da máquina. Remover o acumulador antes de limpar o aparelho, de ajustá-lo ou se este permancer sem vigilância por curto tempo. Não aparar a relva durante chuva nem deixar o aparador de relva ao ar livre na chuva. ■ Jamais operar o aparador de relva com coberturas ou dispositivos de protecção danificadas, ou se estes tiverem sido removidos. Não utilizar o carregador, se estiver danificado ou gasto. ■ Após cada utilização e sempre no caso de golpe/ pancada, deverá verificar se o aparelho apresenta sinais de desgaste ou danos e se for o caso deverá reparar. ■ Não usar o aparador de relva com os pés descalços, nem com sandalhas abertas, utilizar sempre sapatos firmes e calças compridas. ■ Jamais permitir que crianças ou pessoas não familiarizadas com as instruções utilizem o aparador de relva. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparador de relva deverá ser guardado em local inacessível para crianças. ■ Jamais aparar relva, se pessoas, principalmente crianças ou animais domésticos, se encontrarem nos arredores. ■ O operador ou utilizador é plenamente responsável por acidentes ou danos em outras pessoas ou em propriedade alheia.

36 • F016 L70 348 • TMS • 08.09.05

■ Aguardar, até a lâmina em rotação para completamente, antes de tocá-la. Após desligar o motor, a lâmina continua a girar e pode causar lesões. ■ Apenas aparar a relva com a luz do dia ou com boas condições de luz artificial. ■ Se possível, não operar o aparador de relva com a relva molhada. ■ Desligar o aparador de relva sem fio ao transportá-lo da/para a superfície de trabalho. ■ Manter as mãos e os pés afastados das lâminas em rotação antes de ligar o aparelho. ■ Não colocar as mãos e os pés nas proximidades das lâminas em rotação. ■ Jamais utilizar lâminas de metal neste aparador. ■ Controlar e realizar regularmente a manutenção do aparador de relva sem fio. ■ O aparador de relva sem fio só deve ser reparado por oficinas de serviço autorizadas. ■ Assegure-se sempre, que as aberturas de ventilação estejam sempre livres de restos de relva. ■ Desligar e retirar o acumulador: – sempre que deixar o aparelho sem vigilância – antes de substituir a lâmina – antes de limpar, ou antes de trabalhos no aparador de relva sem fio. ■ Guardar o aparelho em local seguro e seco, fora do alcance de crianças. Não coloque quaisquer outros objectos sobre o aparelho. ■ Por motivos de segurança, deverá substituir peças gastas ou danificadas. ■ Assegure-se, de que as peças sobressalentes sejam peças genuínas Bosch. ■ Assegure-se que o aparelho esteja desligado, antes de introduzir o acumulador. A introdução de um acumulador numa ferramenta eléctrica ligada, pode levar a acidentes. ■ Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores. ■ Apenas utilize nas ferramentas eléctricas os acumuladores previstos. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. ■ Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio. ■ Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele.

Dados técnicos do aparelho Aparador de relva sem fio N° de encomenda Número de rotação em vazio Punho móvel Ajuste de ângulo para cabeça do aparador de relva/ajuste para cortar cantos Diâmetro de corte Peso (sem acessório especial) Número de série Acumulador N° de encomenda Tensão nominal Capacidade Tempo de carga (com o acumulador descarregado) Carregador N° de encomenda Corrente de carga – Processo de carga rápido – Processo de carga de compensação Faixa de temperatura de carga admissível

– Lâmina de corte – Carregador – Instrução de serviço

Utilização de acordo com as disposições O aparelho é destinado para cortar relva e ervas daninhas sob arbustos, assim como em ribanceiras e cantos, que não podem ser alcançados com o cortarelvas. A utilização conforme às disposições refere-se a uma temperatura ambiente entre 0 °C e 40 °C.

Introdução Este manual contém instruções sobre a montagem correcta e a utilização segura do seu aparelho. É importante que estas instruções sejam lidas com atenção.

Componentes fornecidos Retirar o aparador de relva sem fio cuidadosamente da embalagem e verificar se as seguintes peças estão completas: – Aparador – Capa de protecção – Punho móvel (montado) – Rodas (apenas ART 26/2600 ACCUTRIM) – Arco de protecção para árvores (apenas ART 26/2600 ACCUTRIM) – Prato de corte 37 • F016 L70 348 • TMS • 08.09.05

ART 23 ACCUTRIM/ ART 2300 ACCUTRIM 3 600 H78 E 9 500 ●

Se quaisquer peças estiverem faltando ou danificadas, dirija-se ao seu revendedor autorizado.

Elementos do aparelho 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

Interruptor de ligar/desligar Punho Parafuso do punho Punho móvel Bucha de aperto Tubo Aberturas de ventilação Cabeçote do aparador Arco de protecção para árvores (apenas ART 26/2600 ACCUTRIM) Capa de protecção Rodas (apenas ART 26/2600 ACCUTRIM) Pedal para ajuste do ângulo da cabeça do aparador de relva Acumulador Indicação LED Carregador Compartimento de carga do acumulador Número de série

Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento!

Para sua segurança Atenção! Desligar o aparelho e remover o acumulador, antes de realizar trabalhos de ajuste ou de limpeza. A lâmina de corte ainda continua a funcionar durante alguns segundos após desligar o aparador de relva. Cuidado – não tocar nas lâminas de corte em rotação. Processo de carregamento O processo de carga começa, logo que a ficha de rede for colocada na tomada e o acumulador 13 no compartimento de carga 16. Devido ao processo de carregamento inteligente, é reconhecido automaticamente a situação de carga do acumulador e é carregado de acordo com a temperatura e tensão do acumulador. Desta forma o acumulador é poupado e permanece completamente carregado enquanto for guardado no carregador. O controle do processo de carga é sinalizado pela indicação LED 14: Processo de carga rápido

O processo de carregamento rápido é sinalizado pela LED 14 a piscar. O acumulador está completamente carregado, logo que o LED de indicação 4 comutar de luz intermitente para luz permanente. Em seguida o acumulador pode ser retirado para o uso imediato. Não é recomendável retirar o acumulador antes de estar completamente carregado. O processo de carga rápida só é possível, se a temperatura do acumulador estiver entre 0 °C e 45 °C.

Processo de carga de compensação O processo de carga de compensação é sinalizado por uma iluminação permanente do LED de indicação 4. Quando o acumulador está completamente carregado o carregador comuta imediatamente para a carga de compensação. Isto compensa a descarga natural do acumulador.

38 • F016 L70 348 • TMS • 08.09.05

Indicações de aplicação É possível que o carregador se aqueça após contínuos e repetidos ciclos de carga em sequência directa. Isto no entanto é inofensivo e não significa nenhum defeito técnico do aparelho. Um acumulador novo ou um que não foi utilizado por muito tempo, apenas alcança a sua plena potência após aprox. 5 ciclos de carga e descarga. Um período de funcionamento sensivelmente reduzido após o processo de carregamento, indica que os acumuladores estão gastos e que devem ser substituidos.

Montagem Só recolocar o acumulador, quando o aparador de relva estiver completamente montado. Assegure-se de que o aparador de relva esteja montado nesta sequência: A Montagem da capa de protecção Colocar a cobertura de protecção 10 sobre a 8. ➊ Encaixar a cobertura de protecção na cabeça do aparador e deslocá-la para trás. ➋ Pressionar a cobertura de protecção para baixo, até engatar (clic).

Montar as rodas (apenas ART 26/2600 ACCUTRIM) B1 Colocar as rodas 11 na barra de guia 6. B2 Montar o parafuso 19 e a porca de orelhas 18. Nota: A posição das rodas pode ser alterada, soltando a porca de orelhas 18 e deslocando para a posição desejada. B3 As rodas podem ser deslocadas para cima e para baixo ao longo da barra de guia 6 e ajustadas na altura de corte necessária. Montar o prato/lâmina de corte C Premir o prato de corte 20 sobre o eixo de accionamento (clic). D Colocar a lâmina 22 sobre a cavilha 21, premir e puxar para fora, até engatar.

Ajuste E Utilização do punho móvel O punho móvel 4 pode ser colocado em diversas posições: ➊ Para alterar a posição, deverá soltar o parafuso do punho 3 e ajustar o punho móvel 4. ➋ Aparafusar o parafuso do punho 3 para fixar o punho móvel 4 na posição desejada. F Ajustar o comprimento do aparador

➊ Girar a bucha de aperto 5 por 90°. ➋ Para alongar, deverá puxar a barra de guia para fora, para reduzir, deverá empurrar a barra de guia para dentro. Reapertar a bucha de aperto 5. G Ajustar o ângulo da cabeça do aparador: Para alterar o ângulo de corte, deverá pressionar o pedal 12 para baixo e girar a barra de guia 6 para a posição desejada. Soltar o pedal 12.

Ajuste para cortar cantos H Deslocar rodas (se estiverem montadas): ➊ Soltar a porca de orelhas 18. ➋ Girar as rodas 11 por 90°, como indicado. ➌ Apertar a porca de orelhas 18. I Ajustar o ângulo da cabeça do aparador: ➊ Apertar o pedal 12 para baixo. ➋ Colocar a barra de guia 6 na posição inferior. Soltar novamente o pedal 12. J Deslocar a cabeça do aparador: ➊ Soltar a bucha de aperto 5. ➋ Girar a barra de guia 6 por 90°, para ajustar a cabeça de guia 8 como indicado, para cortar/cortar cantos. Reapertar a bucha de aperto 5.

K Aparar relva Deslocar o aparador de relva sem fio para a esquerda e para a direita e mantê-lo em distância suficiente do corpo. O aparador de relva sem fio pode cortar eficientemente relva com até uma altura de 15 cm. Relva alta deve ser cortada em etapas. Retirar as rodas antes de cortar relva longa (apenas ART 26/2600 ACCUTRIM). L Aparar cantos Conduzir o aparador de relva sem fio ao longo dos cantos da relva. Para evitar um desgaste rápido da lâmina, deverá evitar o contacto com superfícies firmes ou muros. M Para um melhor comando, deverá utilizar o arco de protecção para árvores 9 como auxílio de guia (apenas ART 26/2600 ACCUTRIM – como acessório, disponível para ART 23/2300 ACCUTRIM). N Cortar em volta de árvores e arbustos Cuidado ao cortar ao redor de árvores e arbustos, para que não entrem em contacto com o fio. Plantas podem morrer, se a sua casca for danificada. M Para um melhor comando, deverá utilizar o punho móvel e o arco de protecção para árvores 9 (apenas ART 26/2600 ACCUTRIM – como acessório, disponível para ART 23/2300 ACCUTRIM).

Vida útil do acumulador A vida útil do acumulador depende das condições de trabalho: Leves condições: até 800 metros

Médias condições: até 350 metros

Cortar e aparar cantos Remover pedras, pedaços de madeira e outros objectos soltos da superfície a ser cortada. A lâmina de corte ainda continua a funcionar durante alguns segundos após desligar o aparador de relva sem fio. Aguardar até o motor/a lâmina de corte estar parada, antes de ligar novamente. Não desligar e religar repetidamente em curto espaço de tempo. Ligar e desligar Premir o interruptor 1 e manter premido. Para desligar, deverá soltar o interruptor 1.

39 • F016 L70 348 • TMS • 08.09.05

Severas condições: até 60 metros

Após aparar/arrecadação

Retirar o acumulador antes de todos os trabalhos no aparelho. Indicação: As seguintes tarefas de manutenção devem ser realizadas regularmente, para que seja assegurada uma longa vida útil do aparelho e um funcionamento fiável. Verificar regularmente se o aparelho apresenta defeitos evidentes, como fixações soltas e peças gastas e danificadas. Verifique se as tampas e os dispositivos de protecção estão em perfeito estado e correctamente montados. Proceda à manutenção ou reparações necessárias antes de utilizar o corta relva. Caso o aparador de relva venha a apresentar falhas, apesar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado em um serviço técnico autorizado para ferramentas eléctricas Bosch. No caso de questões e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

D Desligar o aparelho e retirar o acumulador. Assegurar-se de que o acumulador seja removido antes de guardar o aparelho. Limpar bem o exterior do aparador de relva com uma escova macia e um pano. Não utilizar água e nenhuns solventes ou meios de polimento. Remover quaisquer aderências de relva e outras partículas, principalmente das aberturas de ventilação 7. Apoiar o aparelho sobre a lateral e limpar a capa de protecção 10 por dentro. Remover aderências compactas de relva com um pedaço de madeira ou de plástico. O acumulador deveria ser guardado a uma temperatura entre 0 e 45 °C.

Manutenção da lâmina

Retirar o acumulador antes de todos os trabalhos no aparelho. Para retirar a lâmina 22 gasta, deverá premir a lâmina para dentro, até pular para fora da cavilha 21. Livrar a cavilha 21 de todos restos de plásticos/de sujidade com uma lâmina afiada. Para montar uma nova lâmina 22, deverá colocar a lâmina 22 sobre a cavilha 21, premir para baixo e puxar para fora até engatar. Indicação: Só utilizar lâminas de trabalho Bosch. Este desenvolvimento especial possui características de corte e de recarga aprimoradas. Outras lâminas de corte levam a reduzidas potências de trabalho.

40 • F016 L70 348 • TMS • 08.09.05

Localização de erros A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso a sua máquina não funcione de forma correcta. Se, no entanto, não puder localizar e eliminar o problema, dirija-se à sua oficina de serviço. Atenção: Antes de procurar a avaria, deverá desligar o aparelho e retirar o acumulador. Sintoma A cobertura de protecção não pode ser puxada sobre o prato de corte O aparador de relva não funciona O aparador de relva funciona com interrupções

Solução Remover o prato de corte e montar novamente a cobertura de protecção, veja também “Montagem” Descarregar acumulador carregar o acumulador, veja também as instruções de serviço para carregar A cablagem interna da máquina está Entrar em contacto com um serviço com defeito técnico Interruptor de ligar/desligar com deEntrar em contacto com um serviço feito técnico Fortes vibrações/ruídos Máquina defeituosa Entrar em contacto com um serviço técnico Lâmina quebrada Substituir a lâmina Duração de corte muito O acumulador não foi utilizado por Carregar completamente o acumulabaixa por carga do acumuito tempo ou só foi utilizado durante dor, veja também as instruções para mulador curto tempo carregar Relva demasiadamente alta Cortar em passos Acumulador gasto Substituir o acumulador A lâmina não se moviDescarregar acumulador carregar o acumulador, veja também menta as instruções de serviço para carregar Máquina defeituosa Entrar em contacto com um serviço técnico O aparelho não corta Lâmina quebrada Substituir a lâmina Acumulador não está completamente carregar o acumulador, veja também carregado as instruções de serviço para carregar A relva se enrolou em volta do prato de Remover a relva corta O processo de carga não A temperatura do acumulador está Permitir que a temperatura do acumulaé possível fora da faixa de temperatura admissí- dor volte para a faixa de temperatura advel missível (0 °C a 45 °C), arrefecendo-o ou aquecendo-o. Logo que a temperatura do acumulador se encontrar novamente dentro da faixa de temperatura admissível, o carregador comutará automaticamente para a carga rápida Os contactos do acumulador estão su- Limpar os contactos (p. ex. colocando jos e retirando várias vezes o acumulador, se necessário substituir o acumulador O acumulador está com defeito, pois Substituir o acumulador há uma interrupção de corrente dentro do acumulador (células individuais) A indicação LED 14 não A ficha do carregador não está (corIntroduzir a ficha (completamente) na ilumina-se logo que a fi- rectamente) encaixada tomada cha de rede for introduA tomada, o cabo ou o carregador es- Controlar a tensão de rede, e se nezida na tomada e ao intro- tão com defeito cessário, permitir que o carregador duzir o acumulador no seja controlado por uma oficina de sercompartimento de viço pós venda autorizada para ferracarga 16 mentas eléctricas Bosch

41 • F016 L70 348 • TMS • 08.09.05

Causa provável Montagem incorrecta

Declaração de conformidade

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Só países da União Europeia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Serviço ao cliente Desenhos e informações a respeito das peças sobressalentes encontram-se em: www.bosch-pt.com Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa

Dr. Egbert Schneider Senior Vice President Engineering

Valores de medida de acordo com 2000/14/CE (altura 1,60 m, distância 1,0 m) e EN 28 662. O nível de ruído avaliado A do aparelho é tipicamente: Nível de pressão acústica 72 dB (A). Nível de potência acústica 88 dB (A). A vibração do braço e da mão é tipicamente inferior a 2,5 m/s2. Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: EN 786, EN 60 335 conforme as disposições das directivas 89/336/CEE, 98/37/CE, 2000/14/CE. 2000/14/CE: O nível garantido de potência acústica LWA é inferior a 93 dB (A). Processo de avaliação da conformidade conforme anexo VI. Posto de teste mencionado: SRL, Sudbury England Número de identificação de entidade de inspecção mencionada: 1088 Leinfelden, 01.12.2004.

Robert Bosch GmbH, Power Tools Division
