KÄYTTÖOHJE ART 26 ACCUTRIM BOSCH

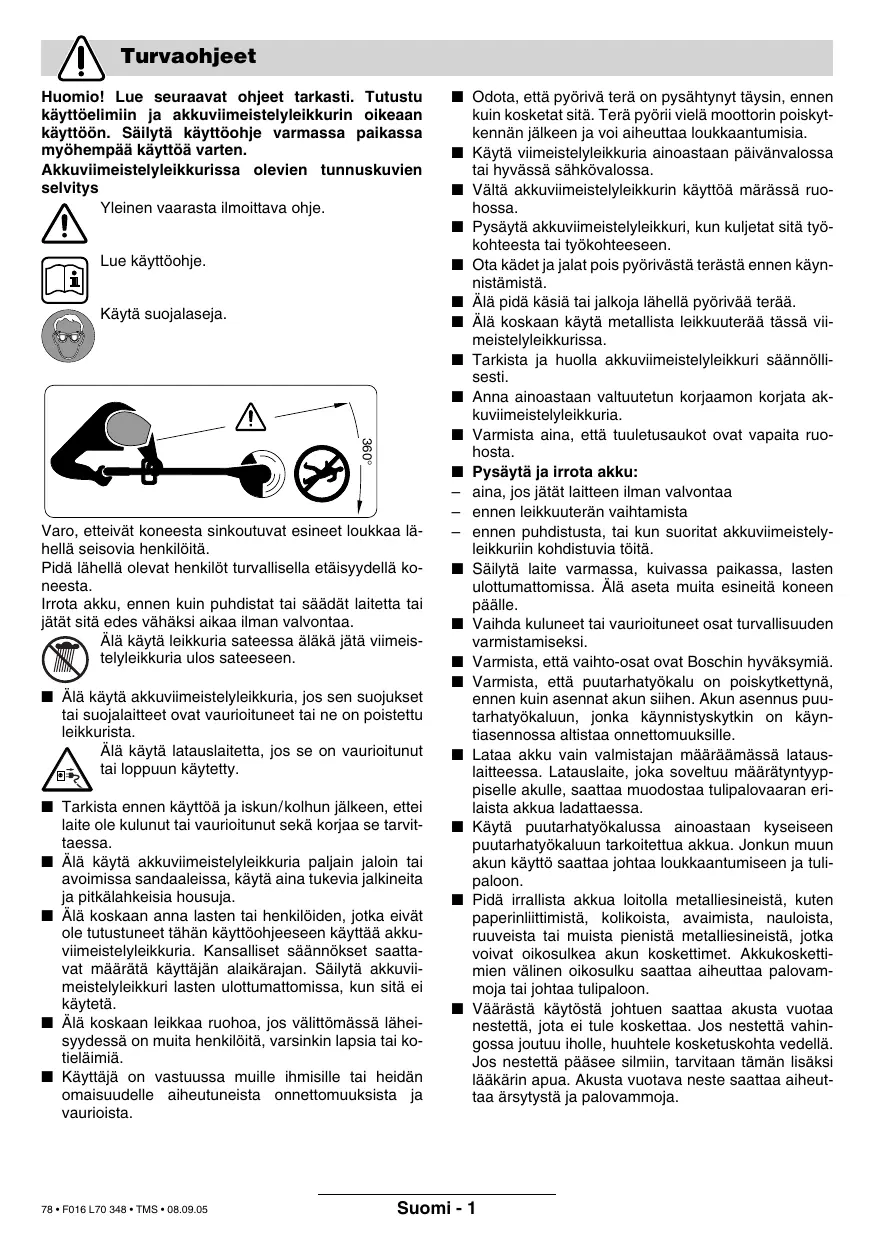

Turvaohjeet Huomio! Lue seuraavat ohjeet tarkasti. Tutustu käyttöelimiin ja akkuviimeistelyleikkurin oikeaan käyttöön. Säilytä käyttöohje varmassa paikassa myöhempää käyttöä varten. Akkuviimeistelyleikkurissa olevien tunnuskuvien selvitys Yleinen vaarasta ilmoittava ohje. Lue käyttöohje. Käytä suojalaseja.

Varo, etteivät koneesta sinkoutuvat esineet loukkaa lähellä seisovia henkilöitä. Pidä lähellä olevat henkilöt turvallisella etäisyydellä koneesta. Irrota akku, ennen kuin puhdistat tai säädät laitetta tai jätät sitä edes vähäksi aikaa ilman valvontaa. Älä käytä leikkuria sateessa äläkä jätä viimeistelyleikkuria ulos sateeseen. ■ Älä käytä akkuviimeistelyleikkuria, jos sen suojukset tai suojalaitteet ovat vaurioituneet tai ne on poistettu leikkurista. Älä käytä latauslaitetta, jos se on vaurioitunut tai loppuun käytetty. ■ Tarkista ennen käyttöä ja iskun/kolhun jälkeen, ettei laite ole kulunut tai vaurioitunut sekä korjaa se tarvittaessa. ■ Älä käytä akkuviimeistelyleikkuria paljain jaloin tai avoimissa sandaaleissa, käytä aina tukevia jalkineita ja pitkälahkeisia housuja. ■ Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet tähän käyttöohjeeseen käyttää akkuviimeistelyleikkuria. Kansalliset säännökset saattavat määrätä käyttäjän alaikärajan. Säilytä akkuviimeistelyleikkuri lasten ulottumattomissa, kun sitä ei käytetä. ■ Älä koskaan leikkaa ruohoa, jos välittömässä läheisyydessä on muita henkilöitä, varsinkin lapsia tai kotieläimiä. ■ Käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelle aiheutuneista onnettomuuksista ja vaurioista.

78 • F016 L70 348 • TMS • 08.09.05

■ Odota, että pyörivä terä on pysähtynyt täysin, ennen kuin kosketat sitä. Terä pyörii vielä moottorin poiskytkennän jälkeen ja voi aiheuttaa loukkaantumisia. ■ Käytä viimeistelyleikkuria ainoastaan päivänvalossa tai hyvässä sähkövalossa. ■ Vältä akkuviimeistelyleikkurin käyttöä märässä ruohossa. ■ Pysäytä akkuviimeistelyleikkuri, kun kuljetat sitä työkohteesta tai työkohteeseen. ■ Ota kädet ja jalat pois pyörivästä terästä ennen käynnistämistä. ■ Älä pidä käsiä tai jalkoja lähellä pyörivää terää. ■ Älä koskaan käytä metallista leikkuuterää tässä viimeistelyleikkurissa. ■ Tarkista ja huolla akkuviimeistelyleikkuri säännöllisesti. ■ Anna ainoastaan valtuutetun korjaamon korjata akkuviimeistelyleikkuria. ■ Varmista aina, että tuuletusaukot ovat vapaita ruohosta. ■ Pysäytä ja irrota akku: – aina, jos jätät laitteen ilman valvontaa – ennen leikkuuterän vaihtamista – ennen puhdistusta, tai kun suoritat akkuviimeistelyleikkuriin kohdistuvia töitä. ■ Säilytä laite varmassa, kuivassa paikassa, lasten ulottumattomissa. Älä aseta muita esineitä koneen päälle. ■ Vaihda kuluneet tai vaurioituneet osat turvallisuuden varmistamiseksi. ■ Varmista, että vaihto-osat ovat Boschin hyväksymiä. ■ Varmista, että puutarhatyökalu on poiskytkettynä, ennen kuin asennat akun siihen. Akun asennus puutarhatyökaluun, jonka käynnistyskytkin on käyntiasennossa altistaa onnettomuuksille. ■ Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. ■ Käytä puutarhatyökalussa ainoastaan kyseiseen puutarhatyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. ■ Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. ■ Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

Tekniset tiedot Akkuviimeistelyleikkuri

ART 23 ACCUTRIM/ ART 2300 ACCUTRIM 3 600 H78 E 9 500 ●

ART 26 ACCUTRIM/ ART 2600 ACCUTRIM 3 600 H78 F 9 500 ●

Tilausnumero Tyhjäkäyntikierrosluku [min-1] Säädettävä kahva Leikkuupään asetus kulmaan/asetus pystysuoraa viimeistelyä varten ● ● Leikkuukehän halkaisija [cm] 23 26 Paino (ilman lisätarvikkeita) [kg] 2,9 2,9 Tilausnumero Katso valmistusnumero 17 (mallikilpi) koneesta. Akku NiCd NiCd Tilausnumero 2 607 335 535 2 607 335 535 Nimellisjännite [V] 18 18 Kapasiteetti [Ah] 1,5 1,5 Latausaika (akku tyhjä) [min] 85 – 120 85 – 120 Latauslaite AL 60 DV 2411 AL 60 DV 2411 Tilausnumero 2 607 224 .. 2 607 224 .. Latausvirta – Pikalataus [A] 1,2 1,2 – Ylläpitolataus [mA] 60 60 Latauksen sallittu lämpötila-alue [°C] 0 – 45 0 – 45

Asianmukainen käyttö

Laite on tarkoitettu ruohon ja rikkaruohon leikkuuseen pensaiden alla sekä rinteissä ja reunoissa, johon ei ruohonleikkurilla pääse. Määräyksenmukainen käyttö rajoittuu lämpötilaan 0 °C … 40 °C.

Johdanto Tässä käsikirjassa on ohjeita laitteesi oikeasta kokoamisesta ja sen turvallisesta käytöstä. On tärkeää, että luet nämä ohjeet huolellisesti.

Toimitukseen kuuluu Ota akkuviimeistelyleikkuri varovasti pakkauksestaan ja tarkista, että kaikki seuraavat osat löytyvät: – Viimeistelyleikkuri – Suojus – Säädettävä kahva (asennettuna) – Pyörät (vain ART 26/2600 ACCUTRIM) – Kaarnasuoja (vain ART 26/2600 ACCUTRIM) – Leikkuulautanen – Leikkuuterä – Latauslaite – Käyttöohje

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä sisälly toimitukseen!

Jos jokin osa puuttuu tai on vaurioitunut, ota yhteys jälleenmyyjääsi. 79 • F016 L70 348 • TMS • 08.09.05

Käynnistyskytkin Kahva Kahvan ruuvi Säädettävä kahva Kiristysholkki Putki Tuuletusaukot Leikkuupää Kaarnasuoja (vain ART 26/2600 ACCUTRIM) Suojus Pyörät (vain ART 26/2600 ACCUTRIM) Poljin leikkuupään kulmaan asetusta varten Akku LED-näyttö Latauslaite Akun latauskaukalo Valmistusnumero

Työturvallisuus Huomio! Pysäytä laite ja irrota akku, ennen kuin suoritat säätö- tai puhdistustöitä. Akkuviimeistelyleikkurin poiskytkennän jälkeen, leikkuuterä liikkuu vielä muutaman sekunnin ajan. Varoitus – älä kosketa pyörivää leikkuuterää. Lataustapahtuma Lataustapahtuma alkaa heti, kun pistotulppa liitetään pistorasiaan ja akku 13 on sijoitettu lataussyvennykseen 16. Älykäs latausmenetelmä tunnistaa automaattisesti akun lataustilan ja akkua ladataan huomioiden sen lämpötila ja jännite. Täten akkua säästetään ja se pysyy latauslaitteessa säilytettäessä aina täysin ladattuna. Lataustoimenpiteen valvonta viestitetään LED-näytöllä 14:

Käyttövihjeitä Jatkuvassa käytössä tai usean peräkkäisen tauottoman latausjakson aikana saattaa latauslaite lämmetä. Tämä on kuitenkin vaaratonta, eikä se viittaa laitteessa olevaan tekniseen vikaan. Uusi tai kauan käyttämättä ollut akku saavuttaa täyden tehonsa vasta n. viiden lataus-purkausjakson jälkeen. Huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akut ovat loppuun käytetyt ja ne tulee uusia.

Kokoonpano Asenna akku paikoilleen vasta, kun akkuviimeistelyleikkuri on kasattu kokonaan. Varmista, että akkuviimeistelyleikkuri kootaan seuraavassa järjestyksessä: A Suojuksen asennus Aseta suojus 10 leikkuupäähän 8.

LED-merkkivalon 14 vilkkuminen osoittaa pikalatauksen olevan käynnissä. Akku on täysin ladattu heti, kun LED-merkkivalo 4 siirtyy vilkkumisesta kestovaloon. Akku voidaan seuraavaksi heti ottaa käyttöön. On suositeltavaa poistaa akku vasta kun se on täysin ladattu. Pikalataus on mahdollinen vain, jos akun lämpötila on välillä 0 °C ja 45 °C.

Ylläpitolataus Ylläpitolatausta osoittaa LED-merkkivalon 4 kestovalo. Akun ollessa täysin ladattu, kytkee latauslaite heti ylläpitolataukselle. Tämä latausmenetelmä korvaa akun tyypillisen itsepurkautumisen.

80 • F016 L70 348 • TMS • 08.09.05

suojus leikkuupäähän ja työnnä se taakse. ➋ Paina suojusta alaspäin, kunnes se selvästi lukkiutuu (naksahdus). Pyörien asennus (vain ART 26/2600 ACCUTRIM) B1 Aseta pyörät 11 ohjaintankoon 6. B2 Asenna ruuvi 19 ja siipimutteri 18. Huomio: Pyörien asento voidaan muuttaa avaamalla siipimutteri 18 ja työntämällä ne haluttuun kohtaan. B3 Pyöriä voidaan siirtää ylöspäin ja alaspäin pitkin ohjaintankoa 6, ja asettaa tarvittavaa leikkuukorkeutta varten. Leikkuulautasen/terän asennus C Paina leikkuulautanen 20 käyttöakseliin (naksahdus). D Asenna terä 22 tappiin 21, paina sitä alaspäin ja vedä ulospäin kunnes se lukkiutuu.

Asetus E Liikuteltavan kahvan käyttö Liikuteltava kahva 4 voidaan asettaa eri asentoihin: ➊ Muuta kahvan asento avaamalla kahvan ruuvi 3 ja muuttamalla liikuteltavan kahvan 4 asento. ➋ Kiristä kahvan ruuvi 3 lukitaksesi liikuteltavan kahvan 4 asetettuun asentoon. F Viimeistelyleikkurin varren pituuden asetus

➊ Kierrä kiristysholkkia 5 90°. ➋ Pidennä vartta vetämällä sitä ulospäin, ja lyhennä työntämällä vartta sisään. Kiristä kiristysholkki 5 uudelleen. G Leikkuupään kulman asetus: Muuta leikkuukulmaa painamalla poljinta 12 ja kääntämällä ohjaintanko 6 haluttuun asentoon. Vapauta poljin 12.

Asetus reunojen leikkaamista varten H Pyörien siirto (jos ne on asennettu): ➊ Avaa siipimutteri 18. ➋ Kierrä pyörät 11 90°, kuvan osoittamalla tavalla. ➌ Kiristä siipimutteri 18. I Leikkuupään kulman asetus: ➊ Paina poljinta 12. ➋ Saata ohjaintanko 6 alimpaan asentoon. Paina poljinta 12. J Leikkuupään siirto: ➊ Avaa kiristysholkki 5. ➋ Kierrä ohjaintanko 6 90°, leikkuupään 8 asettamiseksi leikkuuta/reunojen leikkaamista varten, kuvan osoittamalla tavalla. Kiristä kiristysholkki 5 uudelleen.

Käynnistys ja pysäytys Paina käynnistyskytkintä 1 ja pidä se painettuna. Pysäytä päästämällä käynnistyskytkin 1 vapaaksi. K Ruohon leikkuu Liikuttele akkuviimeistelyleikkuria vasemmalle ja oikealle, pitäen sitä riittävän kaukana kehosta. Akkuviimeistelyleikkuri pystyy tehokkaasti leikkaamaan jopa 15 cm korkean ruohon. Leikkaa pitempi ruoho vaiheittain. Irrota pyörät, ennen kuin leikkaat pitkää ruohoa (vain ART 26/2600 ACCUTRIM). L Reunanleikkuu Kuljeta akkuviimeistelyleikkuria pitkin ruohikon reunaa. Vältä kosketusta kiinteiden pintojen ja muurien kanssa, terän nopean kulumisen estämiseksi. M Käytä paremman ohjattavuuden saavuttamiseksi kaarnasuojaa 9 apuohjaimena (vain ART 26/ 2600 ACCUTRIM – saatavana lisätarvikkeena ART 23/2300 ACCUTRIM). N Leikkuu puiden ja pensaiden ympäriltä Leikkaa varovasti puiden ja pensaiden ympäriltä, jotta lanka ei kosketa runkoja. Kasvit voivat kuolla, jos kuori vahingoittuu. M Käytä paremman ohjattavuuden saavuttamiseksi säädettävää kahvaa ja kaarnasuojaa 9 apuohjaimena (vain ART 26/2600 ACCUTRIM – saatavana lisätarvikkeena ART 23/2300 ACCUTRIM).

Akun kesto Akun kesto riippuu työolosuhteista: Kevyet olosuhteet: jopa 800 metriä

Puoliraskaat olosuhteet: jopa 350 metriä

Leikkuu ja reunanleikkuu Poista kivet, irtonaiset puukappaleet ja muut esineet leikattavalta alueelta. Akkuviimeistelyleikkurin poiskytkennän jälkeen, leikkuuterä liikkuu vielä muutaman sekunnin ajan. Odota, kunnes moottori/leikkuuterä on pysähtynyt, ennen kuin käynnistät koneen uudelleen. Älä kytke konetta pois ja päälle nopeasti peräkkäin.

81 • F016 L70 348 • TMS • 08.09.05

Raskaat olosuhteet: jopa 60 metriä

Leikkuun jälkeen/säilytys

Irrota akku ennen kaikkia laitteeseen kohdistuvia töitä. Ohje: Pitkäaikaisen ja luotettavan käytön varmistamiseksi tulee suorittaa seuraavat huoltotoimenpiteet säännöllisin väliajoin. Tarkista säännöllisesti, ettei laitteessa ole ilmeisiä puutteita, kuten irtonainen liitos tai kuluneet tahi vaurioituneet osat. Tarkista, että suojukset ja turvalaitteet ovat kunnossa ja oikein asennettuja. Suorita tarvittavat huolto- ja korjaustoimet ennen käyttöä. Jos viimeistelyleikkuriin, huolellisesta valmistus- ja koestusmenetelmästä huolimatta tulee vika, on korjaus annettava Bosch-sähkötyökalut keskushuollon suoritettavaksi. Ilmoita ehdottomasti laitteen 10-numeroinen tilausnumero kaikissa kyselyissä ja varaosatilauksissa!

D Pysäytä laite ja irrota akku. Varmista, että akku on irrotettu ennen leikkurin säilytystä. Puhdista viimeistelyleikkurin ulkopinta perusteellisesti pehmeällä harjalla tai rievulla. Älä käytä vettä äläkä liuotin- tai kiillotusaineita. Poista kaikki tarttunut ruoho ja hiukkaset, etenkin tuuletusaukoista 7. Aseta laite kyljelleen ja puhdista suojus 10 sisäpuolelta. Poista tiukat ruohokertymät puu- tai muovipalasella. Akku tulisi säilyttää lämpötilassa väliltä 0 ja 45 °C.

Irrota akku ennen kaikkia laitteeseen kohdistuvia töitä. Poista loppuun kulunut terä 22 painamalla sitä sisäänpäin, kunnes se ponnahtaa irti tapista 21. Puhdista muovijäännökset/lika tapoista 21 terävällä veitsellä. Asenna uusi terä 22 asettamalla terä 22 tappiin 21, painamalla alaspäin ja vetämällä ulospäin kunnes se lukkiutuu paikoilleen. Huomio: Käytä vain Bosch-varaleikkuuteriä. Tämä erikoistuote on kehitetty parempia leikkuu- ja syöttöominaisuuksia varten. Muut leikkuuterät johtavat huonompaan työtehoon.

82 • F016 L70 348 • TMS • 08.09.05

Vianetsintä Seuraava taulukko osoittaa vikaoireita ja kertoo mitä on tehtävissä, jos kone joskus reistailee. Ellet taulukon avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun ottaa yhteyttä huoltopisteeseen. Huomio: Pysäytä kone ja irrota akku ennen vianhakua. Oire

Suojusta ei voi työntää leikkuulautasen yli

Irrota leikkuulautanen ja asenna suojus uudelleen, katso myös ”Asennus”

Viimeistelyleikkuri ei käy

Lataa akku, katso myös akun latausohjeita

Viimeistelyleikkuri käy katkonaisesti

Koneen sisäinen johdotus on viallinen Ota yhteys huoltopisteeseen Käynnistyskytkin viallinen Ota yhteys huoltopisteeseen

Voimakas tärinä/melu

Kone on epäkunnossa Leikkuuterä on katkennut

Ota yhteys huoltopisteeseen Vaihda uusi terä

Leikkuuaika latausta kohti on liian lyhyt

Akkua ei ole käytetty pitkään aikaan tai vain hetkellisesti Ruoho on liian korkea Akku on loppuun käytetty

Lataa akku täyteen, katso myös akun latausohjeita Leikkaa asteittain Vaihda akku

Lataa akku, katso myös akun latausohjeita Ota yhteys huoltopisteeseen

Kone on epäkunnossa Laite ei leikkaa

Leikkuuterä on katkennut Akku ei ole täydessä latauksessa Leikkuulautaseen on sotkeutunut ruohoa

Lataus ei ole mahdollista, Akun lämpötila on sallitun lämpötilajohtuen toimintakyvyttöalueen ulkopuolella mästä akusta

Akun kosketuspinnat ovat likaisia

Akku on viallinen, koska akun sisällä on johdinkatkos (yksittäisten kennojen välissä) LED-näyttö 14 ei syty, kun pistotulppa on liitetty pistorasiaan ja akku on asetettu lataussyvennykseen 16

83 • F016 L70 348 • TMS • 08.09.05

Latauslaitteen pistotulppaa ei olla liitetty (oikein) Pistorasia, kaapeli tai latauslaite on viallinen

Vaihda uusi terä Lataa akku, katso myös akun latausohjeita Poista ruoho Saata akun lämpötila takaisin sallitun lämpötila-alueen (0 °C … 45 °C) sisälle. Heti, kun akun lämpötila taas on sallitulla lämpötila-alueella kytkeytyy latauslaite automaattisesti pikalataukselle Puhdista kosketuspinnat (esim. asentamalla ja irrottamalla akku useamman kerran), vaihda tarvittaessa akku uuteen Vaihda akku

Työnnä pistotulppa (kokonaan) pistorasiaan Tarkista verkkojännite ja anna tarvittaessa Bosch-sopimushuollon sähkötyökaluille tarkistaa latauslaite

Yhdenmukaisuusvakuutus

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Vain EU-maita varten: Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Asiakaspalvelu Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta: www.bosch-pt.com Bosch-keskushuolto Pakkalantie 21A 01510 Vantaa ✆ +358 (0)9 / 43 59 - 91 Faksi +358 (0)9 / 8 70 23 18

Mitta-arvot annettu 2000/14/EY mukaan (Korkeus 1,60 m, etäisyys 1,0 m) ja EN 28 662. Työkalun tyypillinen A-arvioitu melutaso: äänen painetaso 72 dB (A); äänentehotaso 88 dB (A). Tyypillisesti käsivarren tärinä on alle 2,5 m/s 2. Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 786, EN 60 335 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY, 2000/14/EY. 2000/14/EY: Taattu äänentehotaso LWA on alle 93 dB (A). Yhteensopivuuden arvostusmenetelmä liitteen VI mukaan. Nimetty koestuslaitos: SRL, Sudbury England Mainitun koestuspaikan tunnistusnumero: 1088 Leinfelden, 01.12.2004. Dr. Egbert Schneider Senior Vice President Engineering

Dr. Eckerhard Strötgen Head of Product Certification

Robert Bosch GmbH, Power Tools Division
