Montana Rugged Mount - Prohlížeč GARMIN - Bezplatný návod k obsluze

Typ produktu	Univerzální robustní držák pro navigaci Garmin Montana
Značka	Garmin
Model	Montana Rugged Mount
Přibližné rozměry	10 x 10 x 5 cm (pouze držák)
Přibližná hmotnost	200 g
Napájení	10 až 50 V DC napájecím kabelem (červený/černý vodič)
Hlavní funkce	Bezpečné upevnění Garmin Montana, připojení napájení a sériových dat, antireflexní ochrana
Materiály	Robustní plast, kov pro šrouby a matice
Obsah balení	Robustní držák AMPS, antireflexní ochrana obrazovky s aplikační kartou, 4 matice, 4 podložky, 4 šrouby, nástroj na bezpečnostní šrouby
Kompatibilita	Zařízení Garmin Montana; vyžaduje základnu AMPS (není součástí)
Instalace	Upevnění na základnu AMPS, elektrické připojení (10-50 V), montáž zařízení pomocí bezpečnostního šroubu
Údržba a čištění	Udržujte kovové kontakty suché; za špatného počasí používejte vodotěsný kryt
Bezpečnost	Nesprávné připojení může poškodit vozidlo; nechte nainstalovat zkušeným technikem
Záruka	Standardní omezená záruka Garmin (viz přiložený návod)
Náhradní díly a opravitelnost	Bezpečnostní šroub, vodotěsný kryt, antireflexní ochrana obrazovky jsou k dispozici samostatně
Obecné informace	Uživatelská příručka ve francouzštině k dispozici ve formátu PDF (60 stran)

Často kladené otázky - Montana Rugged Mount GARMIN

Jak nainstalovat robustní držák Montana do vozidla?

Před instalací si přečtěte průvodce Důležité informace o produktu a bezpečnosti. Upevněte základnu AMPS (není součástí) na držák pomocí šroubů, podložek a matic. Připojte napájecí vodiče červený (kladný) a černý (záporný) ke zdroji 10-50 V. V případě potřeby připojte sériové datové vodiče (žlutý, modrý, zelený) a audio konektor. Poté namontujte zařízení Montana do držáku.

Jaké je požadované napájecí napětí?

Držák akceptuje napětí 10 až 50 voltů stejnosměrného proudu.

Mohu používat tento držák bez základny AMPS?

Ne, držák vyžaduje základnu AMPS (není součástí) pro upevnění. Navštivte www.ram-mount.com nebo kontaktujte svého prodejce Garmin.

Jak upevnit zařízení Montana do držáku?

Vložte vodotěsný kryt do základny, zasuňte spodní část zařízení, nakloňte jej dozadu, dokud nezacvakne, poté utáhněte bezpečnostní šroub pomocí přiloženého nástroje.

Co dělat, když je obrazovka kvůli slunci špatně čitelná?

Aplikujte přiloženou antireflexní ochranu obrazovky na displej zařízení.

Jak vyjmout zařízení z držáku?

Povolte bezpečnostní šroub, stiskněte tlačítko na boku držáku pro uvolnění zařízení, poté jej vyjměte. Na základnu nasaďte vodotěsný kryt pro ochranu.

Je držák vodotěsný?

Držák není zcela vodotěsný, ale je dodáván s vodotěsným krytem pro ochranu montážní základny před nepříznivým počasím, když je zařízení vyjmuto.

Jaké kabely jsou součástí?

Držák neobsahuje samostatné kabely; je dodáván s odizolovanými vodiči pro připojení: červený (napájení +), černý (napájení -), žlutý (vstup sériových dat), modrý (výstup sériových dat), zelený (zem sériových dat) a audio konektor.

Mohu držák nainstalovat sám?

Společnost Garmin doporučuje nechat držák nainstalovat zkušeným technikem v elektrických obvodech, aby nedošlo k poškození vozidla nebo baterie.

Co dělat, když je bezpečnostní šroub ztracen?

Bezpečnostní šroub je náhradní díl. Kontaktujte zákaznický servis Garmin nebo navštivte webové stránky autorizovaných prodejců pro získání náhradního dílu.

NÁVOD K OBSLUZE Montana Rugged Mount GARMIN

Než začnete instalovat robustní držák, přečtěte si leták Důležité bezpečnostní informace a informace o produktu vložený v obalu s produktem Montana.

POZNÁMKA

Nesprávné zapojení napájecího kabelu nebo audio kabelu pomocí neizolovaných vodičů může způsobit poškození vozidla nebo baterie. Společnost Garmin důrazně doporučuje, aby robustní držák instalovala zkušená osoba kvalifikovaná v oboru elektrických systémů.

Obsah balení

• Robustní držák AMPS
• Fólie na displej s úpravou proti oslnění, karta aplikátoru a pokyny pro použití
  • 4 matice a 4 podložky (pro držák AMPS)
  • 4 šrouby (pro držák AMPS)
  • Nástroj na bezpečnostní šrouby

POZNÁMKA: Instalace robustního držáku do jakéhokoli vozidla vyžaduje držák AMPS (není součástí dodávky). Informace o držácích AMPS naleznete například na webových stránkách www.ram-mount.com nebo se můžete obrátit na prodejce značky Garmin.

Omezená záruka

Na toto příslušenství se vztahuje standardní omezená záruka společnosti Garmin. Další informace naleznete v letáku Důležité bezpečnostní informace a informace o produktu vloženém v obalu s produktem Montana.

Připojení napájení k držáku

POZNÁMKA

Jestliže některý vodič zůstane nepřipojený, opatřete ho izolací a bezpečně připevněte k vozidlu.

1. Vyberte místo, kam produkt Montana ve vozidle nainstalujete. Vezměte přitom v úvahu dostupné zdroje napájení, bezpečné vedení kabelů a nutnost zachovat dobrý výhled pro řidiče.

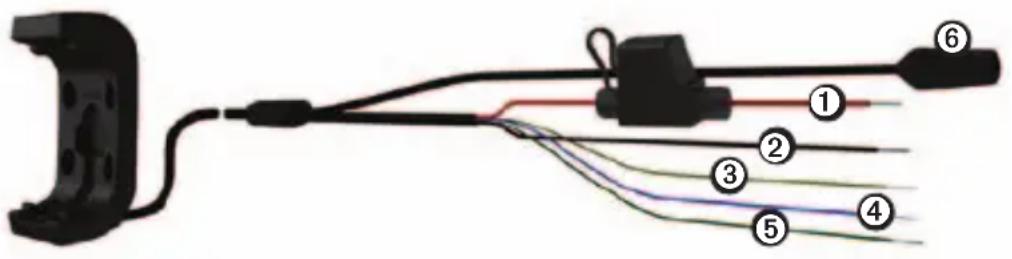

2. Připojte červený ① a černý kabel ② k hlavnímu zdroji napájení ve vozidle (10 až 50 voltů).

1. V případě potřeby připojte k vozidlu sériové datové kabely.

2. Žlutý kabel ③ je vstupní sériový datový kabel.

3. Modrý kabel ④ je výstupní sériový datový kabel.

4. Zelený kabel ⑤ je uzemňovací sériový kabel.

5. V případě potřeby připojte audio konektor ⑥.

Připojení základní desky AMPS k držáku

Držák AMPS není součástí dodávky robustního držáku.

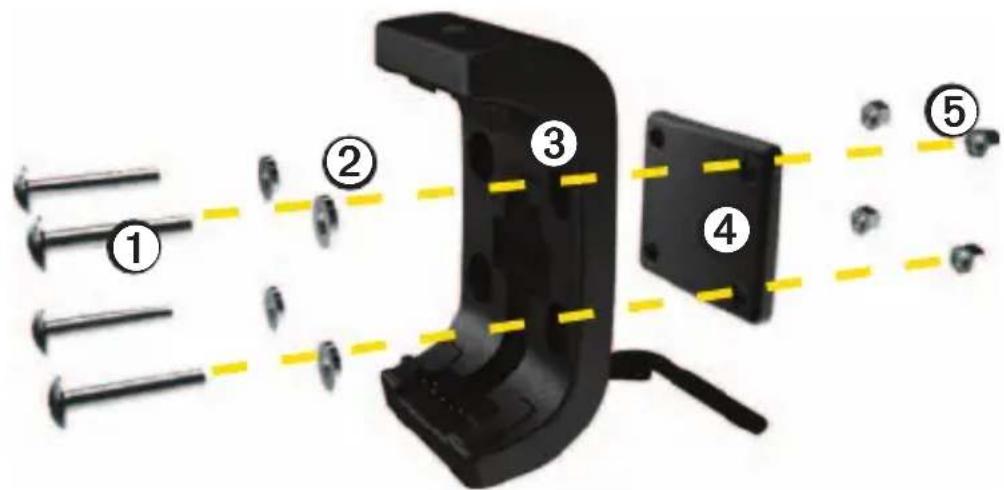

1. Provlékněte šrouby ① podložkami ②, držákem ③ a základní deskou držáku AMPS ④ (není součástí balení).

1. Utáhněte matice ^⑤ a bezpečně připevněte základní desku.

Doporučený točivý moment je 15–20 silových liber na palec (1,7 až 2,25 Nm).

Instalace zařízení Montana do držáku

POZNÁMKA

Než zařízení umístíte do držáku, zkontrolujte, zda jsou kovové kontakty na zařízení a na držáku suché. Předejdete tak poškození zařízení. Kolébku držáku udržujte v suchu pomocí ochranného krytu.

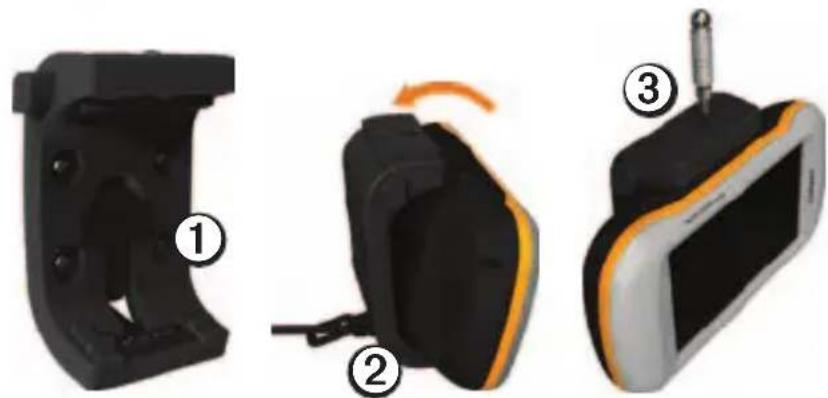

1. Ochranný kryt①položte do úložného prostoru na držáku.

1. Spodní část zařízení upevněte do kolébky ②.
2. Naklánějte zařízení zpět, dokud nezapadne na své místo.
3. Pomocí nástroje na bezpečnostní šrouby utáhněte bezpečnostní šroub ③ na horní části držáku.

POZNÁMKA: Pokud je displej zařízení špatně čitelný kvůli odraženému světlu nebo oslnění, použijte fólii na displej s úpravou proti oslnění.

Vyjmutí zařízení Montana z držáku

1. Povolte bezpečnostní šroub.
2. Uvolněte zařízení stisknutím tlačítka na boční straně držáku.
3. Vyjměte zařízení.
4. Dejte na kolébku ochranný kryt①
