Montana Marine Mount - Prohlížeč GARMIN - Bezplatný návod k obsluze

Typ produktu	Námořní montážní držák pro navigaci Garmin Montana
Napájení	10 až 50 V DC (přes červený a černý kabel)
Hlavní funkce	Otočné upevnění s třmenem, připojení napájení a sériových dat (vstup/výstup/zem), audio konektor, vodotěsný kryt pro ochranu kontaktů
Údržba a čištění	Udržujte kovové kontakty suché; použijte vodotěsný kryt, když zařízení není nainstalováno
Bezpečnost	Při vrtání používejte ochranné brýle, chrániče sluchu a protiprachovou masku; nepřetahujte šrouby/svorníky; provozní teplota zařízení: -15 °C až 70 °C
Náhradní díly a opravitelnost	Nejsou součástí dodávky; platí standardní omezená záruka Garmin
Obecné informace	Kompatibilita: montáž na loď pomocí šroubů nebo mechanických svorníků č. 8 (4 mm); potřebné nářadí: vrtačka, klíč 9,5 mm, šroubovák; minimální potřebný zadní prostor: 8 cm

Často kladené otázky - Montana Marine Mount GARMIN

Jak upevnit držák na loď?

Použijte otočnou základnu jako šablonu k označení umístění otvorů, poté vyvrtejte. Upevněte třemi mechanickými svorníky č. 8 nebo samovrtnými šrouby. Postupujte podle schématu v návodu pro správnou montáž.

Jaké nástroje jsou potřebné pro instalaci?

Vrtačka, vrtáky (5 mm nebo 1,5 mm), klíč nebo nástrčný klíč 9,5 mm, křížový nebo plochý šroubovák, ochranné brýle, špunty do uší a protiprachová maska.

Jak připojit elektrické napájení?

Připojte červený vodič ke kladnému pólu (10-50 V DC) a černý vodič k zápornému pólu lodní baterie. Pokud jsou přítomny datové vodiče (žlutý, modrý, zelený), připojte je podle potřeby. Izolujte všechny nepoužité vodiče.

Jak chránit kovové kontakty před vlhkostí?

Před instalací zařízení se ujistěte, že jsou kontakty suché. Použijte dodávaný vodotěsný kryt k zakrytí základny, když zařízení není namontováno.

Jak nainstalovat Montana do držáku?

V případě potřeby umístěte vodotěsný kryt do držáku, poté zasuňte spodní část zařízení do základny. Nakloňte jej dozadu, dokud neuslyšíte cvaknutí. Utáhněte bezpečnostní šroub dodaným šroubovákem.

Jak vyjmout Montana z držáku?

Povolte bezpečnostní šroub pomocí šroubováku, stiskněte tlačítko odjištění na boku držáku a poté vyjměte zařízení. Nasaďte zpět vodotěsný kryt na kontakty.

Jaký je povolený teplotní rozsah pro zařízení?

Provozní teplota zařízení Montana je -15 °C až 70 °C. Dlouhodobé vystavení mimo tento rozsah může poškodit LCD displej.

Mohu pro montáž použít zapuštěné šrouby?

Ne, používejte pouze mechanické svorníky nebo samovrtné šrouby s válcovou hlavou č. 8. Zapuštěné šrouby by mohly poškodit držák.

Jak po montáži nastavit úhel držáku?

Povolte knoflíky otočného třmenu, nastavte úhel a poté znovu utáhněte. Držák při otáčení vydá cvaknutí. Ujistěte se, že úhel poskytuje dobrou viditelnost obrazovky.

Jaká záruka se na toto příslušenství vztahuje?

Platí standardní omezená záruka Garmin. Další podrobnosti naleznete v průvodci Důležité informace o produktu a bezpečnosti dodaném se zařízením.

NÁVOD K OBSLUZE Montana Marine Mount GARMIN

Než začnete instalovat držák pro námořní instalaci, přečtěte si leták Důležité bezpečnostní informace a informace o produktu vložený v obalu s produktem Montana.

⚠ UPOZORNĚNÍ

Při vrtání, řezání nebo pískování mějte vždy nasazeny ochranné brýle a použijte ochranu uší a protiprachovou masku.

POZNÁMKA

Nesprávné zapojení napájecího kabelu nebo audio kabelu pomocí neizolovaných vodičů může způsobit poškození lodi nebo baterie. Společnost Garmin důrazně doporučuje, aby držák pro námořní instalaci instalovala zkušená osoba kvalifikovaná v oboru elektrických systémů.

Kovové kontakty na zařízení Montana a držák musejí být suché, aby se předešlo poškození vybavení. Když není přístroj vložen do držáku, vždy držák chraňte ochranným krytem, aby kovové kontakty zůstaly v suchu.

Potřebné nástroje a upevňovací prvky

• Vrtačka
• Prvky pro otočný držák: 3 šrouby s maticí nebo 3 šrouby (nejsou součástí balení)
  • strojní šrouby č. 8 (4mm) s čočkovitou hlavou a příslušné matice a podložky, dále spirálový vrták 5mm (5/32palce)

• samovrtné šrouby č. 8 (4mm) s čočkovitou hlavou a dále spirálový vrták 1,5mm (1/16palce) pro vrtání počátečních otvorů

• 9,5mm (3/8palce) klíč nebo nástrčka

• šroubovák Phillips nebo plochý šroubovák

Výběr umístění držáku

POZNÁMKA

Otočný držák neumist'ujte do oblasti, která je vystavena extrémním teplotám nebo podmínkám. Teplotní rozsah pro zařízení Montana je od -15°C do 70°C (od 5°F do 158°F). Delší vystavení působení teplot mimo uvedený rozsah (at' při skladování nebo za provozu) může způsobit poruchu displeje LCD.

Pro uchycení otočné základny použijte strojní šrouby nebo samovrtné šrouby s čočkovitou hlavou. Pokud použijete šrouby se zapuštěnou hlavou, můžete poškodit montážní konzolu.

Vyberte místo pro instalaci držáku.

• Toto místo by mělo poskytovat nezastíněný výhled na displej a volný přístup k zařízení Montana.
• Místo by mělo dostatečně pevné, aby udrželo zařízení Montana i držák.
• Na místě by měl být dostatek prostoru pro vedení a připojení kabelů. Za pouzdrem by měla zůstat mezera nejméně 8cm (3palce).

Montáž sestavy držáku

POZNÁMKA

Šrouby s maticí či šrouby příliš neutahujte. Mohli byste poškodit otočnou základnu.

1. Oddělte otočnou základnu ① od držáku.
2. Otočnou základnu využijte jako šablonu a označte umístění hlavních otvorů ②.
3. Vytvrtejte montážní otvory.

- Pokud základnu upevníte strojními šrouby, vyvrtejte na označených místech tři 5mm (5/32palcové) otvory.

- Pokud základnu upevníte samovrtnými šrouby, vyvrtejte na označených místech tři 1,5mm (1/16palcové) počáteční otvory. Nevrtejte hlubší počáteční otvory, než je poloviční délka šroubu.

1. Upevněte otočnou základnu třemi šrouby nebo třemi šrouby s maticí ③ (nejsou součástí balení).
2. Umístěte konzolu otočného držáku ④ nad otočnou základnu a upevněte ji krátkým knoflíkem ⑤.

Instalace držáku do montážního držáku

1. Zarovnejte slot ① na zadní části kolébky s dlouhým upevňovacím knoflíkem ② a zasuňte kolébku na místo na tyčce.

V případě potřeby můžete upravit nastavení knoflíku a roztáhnout ramena držáku. Chcete-li ramena držáku roztáhnout, otočte knoflíkem proti směru hodinových ručiček; chcete-li je stáhnout, otočte knoflíkem ve směru hodinových ručiček.

1. Nastavte úhel kolébky a utahujte dlouhý montážní knoflík, dokud kolébka ③ pevně nedrží.

2. Konzolu otočného držáku ④ můžete otočit přetočením doleva nebo doprava.

Konzola při otáčení klapne. Vyberte si dobrý úhel zobrazení a utáhněte oba knoflíky.

Připojení napájení k držáku

POZNÁMKA

Jestliže některý vodič zůstane nepřipojený, opatřete ho izolací a bezpečně připevněte k lodi.

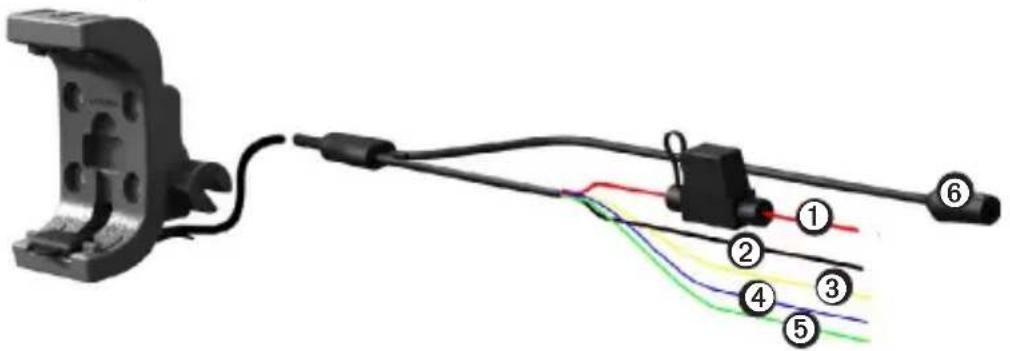

1. Připojte červený ① a černý kabel ② k hlavnímu zdroji napájení v lodi (10 až 50 voltů).

1. V prípadě potřeby prípojte k lodi sériové datové kabely.

2. Žlutý kabel ③ je vstupní sériový datový kabel.

3. Modrý kabel ④ je výstupní sériový datový kabel.
   • Zelený kabel ⑤ je uzemňovací sériový kabel.

4. V případě potřeby připojte stereofonní konektor ⑥.

instalace zařízení Montana do držáku

poznámka

Než zařízení umístíte do držáku, zkontrolujte, zda jsou kovové kontakty na zařízení a na držáku suché. Předejdete tak poškození zařízení. Kolébku držáku udržujte v suchu pomocí ochranného krytu.

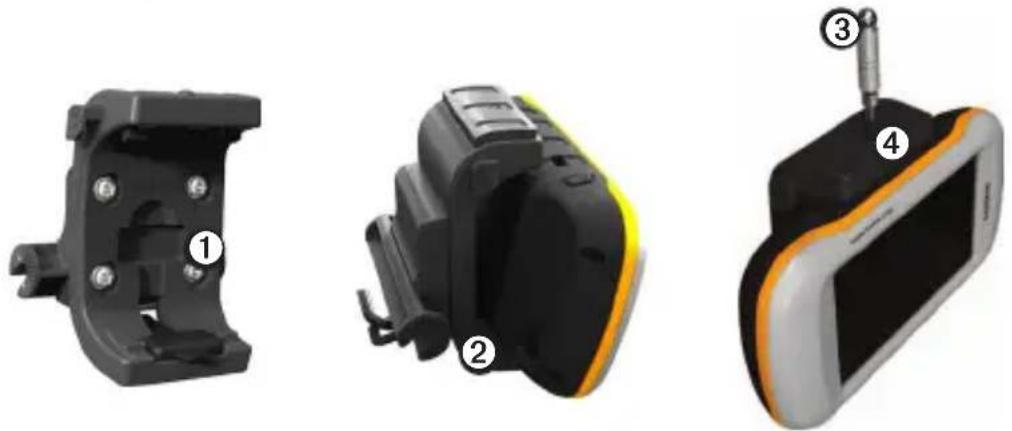

1. Ochranný kryt ① položte do úložného prostoru na držáku.

1. Spodní část zařízení upevněte do kolébky ②.
2. Naklánějte zařízení zpět, dokud nezapadne na své místo.
3. Chcete-li zabezpečit zařízení a předejít krádeži, použijte nástroj na bezpečnostní šrouby ③ a utáhněte jím bezpečnostní šroub ④ na horní straně držáku.

POZNÁMKA: Pokud je displej zařízení špatně čitelný kvůli odraženému světlu nebo oslnění, použijte chránič displeje s úpravou proti oslnění.

Vyjmutí zařízení Montana z držáku

1. Povolte bezpečnostní šroub.
2. Uvolněte zařízení stisknutím tlačítka ① na boční straně držáku.
3. Vyjměte zařízení.
4. Na kovové kontakty na kolébce nasad'te ochranný kryt ②.

Na toto příslušenství se vztahuje standardní omezená záruka společnosti Garmin. Další informace naleznete v letáku Důležité bezpečnostní informace a informace o produktu vloženém v obalu s produktem.
