Typ produktu	8portový gigabitový PoE přepínač
Model	DGS-1008P
Značka	D-Link
Porty	8 x 10/100/1000 Mbps Gigabit Ethernet
Podpora PoE	8 PoE portů (802.3af/at), až 30W na port
Celkový rozpočet PoE	120W
Přepínací kapacita	16 Gbps
Rychlost přeposílání	11.9 Mpps (148 800 pps na port)
Tabulka MAC adres	8K záznamů
Rozměry (Š x H x V)	190 x 120 x 38 mm (7.48 x 4.72 x 1.50 palce)
Hmotnost	1,2 kg (2,65 liber)
Napájení	100-240 V AC, 50-60 Hz
Spotřeba energie	140 W (maximálně s PoE)
Chlazení	Bez ventilátoru (tichý provoz)
Montáž	Stolní nebo nástěnná montáž (součástí sada)
LED indikátory	Napájení, Link/Activity, PoE pro každý port
Metoda přepínání	Store-and-Forward
Podporované funkce	Auto-MDI/MDIX, 802.1p QoS, 802.1q VLAN průchod, řízení toku
Údržba	Čistěte měkkým suchým hadříkem; vyhněte se kapalinám
Bezpečnost	V souladu s CE, FCC, RoHS; provozujte na větraném místě
Náhradní díly / Oprava	Napájecí adaptér (pokud je externí), žádné uživatelsky opravitelné součásti; kontaktujte podporu D-Link
Záruka	3 roky omezená

Často kladené otázky - DGS-1008P D-LINK

Jaký je celkový rozpočet PoE výkonu D-Link DGS-1008P?

Přepínač DGS-1008P má celkový rozpočet PoE výkonu 120W, podporuje až 30W na port (IEEE 802.3af/at).

Mohu použít DGS-1008P se zařízeními bez PoE?

Ano, přepínač funguje dobře se zařízeními bez PoE. PoE je dodáváno pouze zařízením, která ho vyžadují, a přepínač automaticky detekuje požadavek na napájení.

Jak poprvé nastavím DGS-1008P?

Jednoduše připojte napájecí adaptér, poté připojte svá zařízení pomocí ethernetových kabelů ke kterémukoli z 8 portů. Není nutná žádná konfigurace; přepínač funguje plug-and-play. Volitelně připojte uplink kabel k routeru.

Co znamenají LED indikátory na DGS-1008P?

LED napájení svítí zeleně při napájení. Každý port má dvě LED: levá indikuje Link/Activity (zelená pro spojení, blikání pro aktivitu) a pravá indikuje PoE (svítí zeleně při dodávce napájení).

Lze DGS-1008P namontovat do racku?

DGS-1008P je určen pro použití na stole nebo na stěnu. Obsahuje sadu pro montáž na stěnu, ale nepodporuje montáž do racku kvůli své kompaktní velikosti.

Podporuje DGS-1008P VLAN nebo QoS?

Ano, podporuje 802.1p QoS pro priorizaci provozu a je kompatibilní s průchodem 802.1q VLAN tagů, i když samo VLAN nespravuje.

Jaká je maximální spotřeba energie přepínače?

Maximální spotřeba energie je 140W, což zahrnuje 120W PoE rozpočet a vlastní vnitřní obvody přepínače.

Je DGS-1008P bez ventilátoru?

Ano, je zcela bez ventilátoru, což jej činí tichým a vhodným pro tichá prostředí, jako jsou kanceláře nebo ložnice.

Mohu kaskádovat více přepínačů DGS-1008P?

Ano, můžete je kaskádovat propojením libovolného portu jednoho přepínače s portem jiného pomocí ethernetového kabelu. Není potřeba crossover kabel (Auto-MDI/MDIX).

Jak řešit problém, když se PoE zařízení nespouští?

Nejprve se ujistěte, že zařízení je kompatibilní s PoE a že není překročen celkový rozpočet napájení. Zkontrolujte PoE LED na portu, zkuste jiný kabel a ověřte, že je přepínač napájen. Pokud problémy přetrvávají, kontaktujte podporu D-Link.

NÁVOD K OBSLUZE DGS-1008P D-LINK

Pokud některá z uvedených položek v balení chybí, kontaktujte prosím svého prodejce.

Výstraha: Použitím napájecího adaptéru s jiným jmenovitým napětím dojde k poškození produktu a ztrátě záruky.

Úplný návod k výrobku najdete na webových stránkách ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

ÚVOD

D-Link DGS-1008P je nespravovatelný gigabitový přepínač, který je schopen dodávat napájení zařízením s technologií PoE (Power over Ethernet), jako jsou síťové kamery. DGS-1008P má 8 portů podporujících rychlosti 10/100/1000 Mbit/s, z toho 4 porty (port 1 až 4) s podporou PoE. Je ideální pro domácnosti a malé kanceláře s omezeným rozpočtem.

INSTALACE PRODUKTU

PŘED NASTAVENÍM P ŘEPÍNA ČE DGS-1008P

Při nastavení přepínače postupujte takto:

1. Nainstalujte přepínač DGS-1008P na chladné a suché místo. Povolené provozní rozmezí teplot a vlhkostí najdete v technických údajích.
2. Nainstalujte přepínač na místo, kde nebude vystaven vibracím, prachu, silnému elektromagnetickému poli a přímému slunečnímu svitu.

3. Napravo a nalevo od přepínače ponechejte alespoň 10 cm místa pro větrání.

4. Vizuálně zkontrolujte napájecí konektor a přesvědčte se, že je pevně připojen k napájecímu adaptéru.

Na přepínač nepokládejte žádná další zařízení.

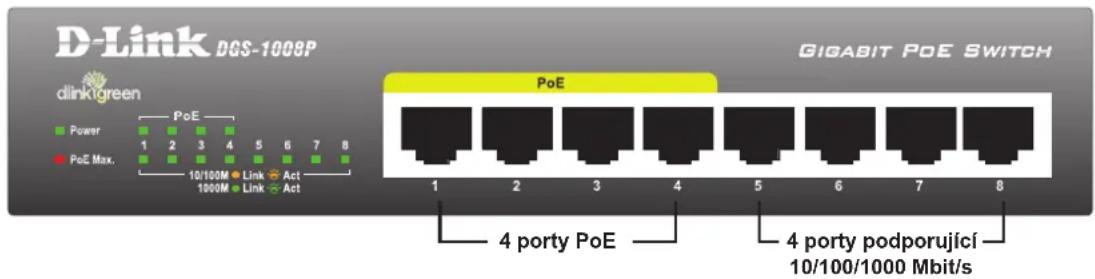

PŘIPOJENÍ P ŘEPÍNA ČE DGS-1008P K SÍTI

D-Link DGS-1008P GIGABIT POE SWITCH dlinkgreen PoE Power 1 2 3 4 5 6 7 8 PoE Max. 10/100M Link Act 1000M Link Act PoE 1 2 3 4 5 6 7 8 4 porty PoE 4 porty podporující 10/100/1000 Mbit/s

A. NAPÁJENÍ

Zapojte napájecí adaptér do neobsazené elektrické zásuvky, poté zapojte druhý konec kabelu napájecího adaptéru do napájecího konektoru přepínače DGS-1008P. Rozsvítí se kontrolka napájení, která potvrzuje, že zařízení je správně napájeno.

B. PORTY PoE (PORTY 1 - 4)

Jednotlivé porty PoE mohou dodávat až 15,4 W, PoE celkem až 52 W, także uživatelé mohou k přepínači DGS-1008P připojit zařízení splňující normu IEEE 802.3af.

C. GIGABITOVÉ PORTY (PORTY 1 - 8)

Tyto porty podporují síťové rychlosti 10 Mbit/s, 100 Mbit/s a 1000 Mbit/s a mohou pracovat v přenosových režimech half-duplex a full-duplex. Tyto porty také podporují automatické křížení MDI/MDIX, także není nutno používat křížené kabely nebo uplink porty. Každý port lze přímo připojit k serveru, rozbočovači, směrovači nebo přepínači pomocí běžných nekřížených ethernetových kabelů s kroucenými páry.

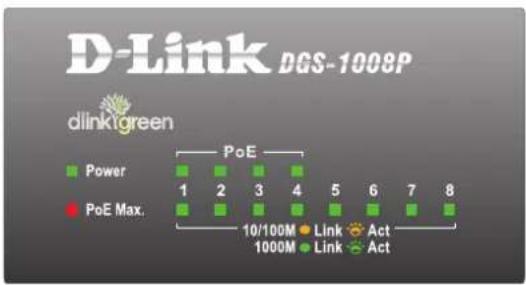

Kontrolky umožňují sledovat, diagnostikovat a řešit potenciální problémy s přepínačem, připojením nebo připojenými zařízeními.

Kontrolka Barva Stav Popis
Napájení	Zelená Svítí	Napájení je	zapnuto.
		Nesvítí Napájení je vypnuto.
Link/Act/Speed	Zelená Svítí	Bezpečné připojení k ethernetovému zařízení rychlostí 1000 Mbit/s.
		Bliká Port přijímá nebo vysílá data.
	Žlutá Svítí	Bezpečné připojení k ethernetovému zařízení rychlostí 10/100 Mbit/s.
		Bliká Port přijímá nebo vysílá data.
	Nesvítí Nesvítí Bez spojení.
PoE(porty 1 až 4)	Zelená Svítí	Port je připojen k zařízení s funkcí PoE a řádně napájí zařízení.
		Nesvítí Není připojeno zařízení s funkcí PoE.
	Červená Svítí	Port PoE	nefunguje, možné příčiny:1. Nepostačuje celkový výkon PoE.2. Nadproud: Překročen napájecí proud podle klasifikace napájeného zařízení.3. Zkrat: Napájené zařízení bylo záměrně zkratováno.
PoE Max.	Červená Svítí	Příkon zařízení PoE překračuje 45 W. Nelze napájet žádná další zařízení.
		Bliká Pokud jsou připojená zařízení odpojena a zbývající příkon překračuje 7 W, kontrolka PoE Max. bude dvě minuty blikat.
	Nesvítí Nesvítí	Pro napájení se využívá méně než povolených 45 W.

ŘEŠENÍ PROBLÉM Ū

PROBLÉMY S INSTALACÍ A KONFIGURACÍ

1. CO MÁM DĚLAT, KDYŽ SE NEROZSVÍTÍ KONTROLKA NAPÁJENÍ?

• Zkontrolujte, zda je napájecí adaptér správně zapojen do zásuvky a do konektoru na zadní straně zařízení.
• Zkontrolujte, zda je vypínač v poloze „on“ (zapnuto).

2. CO MÁM DĚLAT, KDYŽ NENÍ DETEKOVÁNO PŘIPOJENÉ ZAŘÍZENÍ?

- Zkontrolujte, zda svítí nebo bliká kontrolka portu. Pokud ne, zkuste použít nový kabel LAN.

3. CO MÁM DĚLAT, KDYŽ PŘEPÍNAČ DGS-1008P NENAPÁJÍ PŘIPOJENÉ ZAŘÍZENÍ S PODPOROU POE?

- Zkontrolujte, zda je zařízení s podporou PoE připojeno k jednomu z PoE portů (1 až 4) a zda odběr připojených zařízení využívajících PoE nepřesahuje povolené maximum 52 W.

TECHNICKÁ PODPORA

Web: http://www.dlink.cz/support/

E-mail: [e-mail]

Telefon ČR: [phone] nebo SK: [phone]

Telefonická podpora je v provozu: PO - PÁ od 09:00 do 17:00

Volání je zpoplatněno dle příslušných tarifů Vašeho operátora.

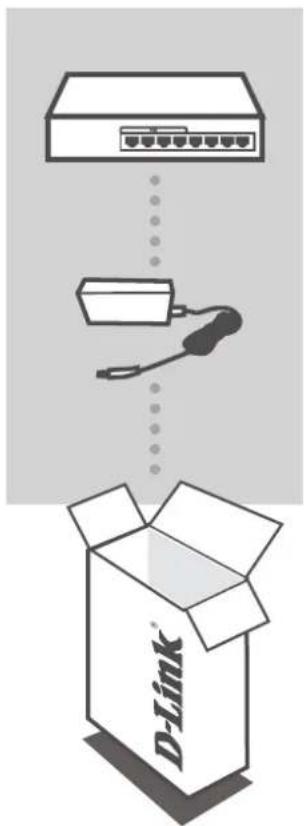

A CSOMAG TARTALMA
