Tipo de producto	Switch PoE Gigabit de 8 puertos
Modelo	DGS-1008P
Marca	D-Link
Puertos	8 x 10/100/1000 Mbps Gigabit Ethernet
Soporte PoE	8 puertos PoE (802.3af/at), hasta 30W por puerto
Presupuesto PoE total	120W
Capacidad de conmutación	16 Gbps
Tasa de reenvío	11.9 Mpps (148,800 pps por puerto)
Tabla de direcciones MAC	8K entradas
Dimensiones (An x Pr x Al)	190 x 120 x 38 mm (7.48 x 4.72 x 1.50 in)
Peso	1.2 kg (2.65 lbs)
Entrada de alimentación	100-240 VAC, 50-60 Hz
Consumo de energía	140W (máximo con PoE)
Refrigeración	Sin ventilador (sin ruido)
Montaje	Sobremesa o montaje en pared (kit incluido)
Indicadores LED	Alimentación, Enlace/Actividad, PoE para cada puerto
Método de conmutación	Almacenamiento y reenvío
Funciones compatibles	Auto-MDI/MDIX, QoS 802.1p, paso de VLAN 802.1q, control de flujo
Mantenimiento	Limpiar con un paño suave y seco; evitar líquidos
Seguridad	Cumplimiento CE, FCC, RoHS; operar en área ventilada
Piezas de repuesto / Reparación	Adaptador de corriente (si externo), no hay piezas reparables por el usuario; contactar al soporte de D-Link
Garantía	3 años limitada

Preguntas frecuentes - DGS-1008P D-LINK

¿Cuál es el presupuesto de energía PoE total del D-Link DGS-1008P?

El DGS-1008P tiene un presupuesto de energía PoE total de 120W, soportando hasta 30W por puerto (IEEE 802.3af/at).

¿Puedo usar el DGS-1008P con dispositivos no PoE?

Sí, el conmutador funciona bien con dispositivos no PoE. El PoE solo se suministra a los dispositivos que lo requieren, y el conmutador detecta automáticamente la demanda de energía.

¿Cómo configuro el DGS-1008P por primera vez?

Simplemente conecte el adaptador de corriente, luego conecte sus dispositivos mediante cables Ethernet a cualquiera de los 8 puertos. No se necesita configuración; el conmutador funciona plug-and-play. Opcionalmente, conecte un cable de enlace ascendente a su router.

¿Qué significan los indicadores LED en el DGS-1008P?

El LED de alimentación es verde fijo cuando está encendido. Cada puerto tiene dos LEDs: el izquierdo indica Enlace/Actividad (verde para enlace, parpadeo para actividad), y el derecho indica PoE (verde fijo cuando se suministra energía).

¿Se puede montar el DGS-1008P en rack?

El DGS-1008P está diseñado para uso en sobremesa o montaje en pared. Incluye un kit de montaje en pared pero no soporta montaje en rack debido a su tamaño compacto.

¿El DGS-1008P soporta VLAN o QoS?

Sí, soporta QoS 802.1p para priorización de tráfico y es compatible con el paso de etiquetas VLAN 802.1q, aunque no gestiona VLANs por sí mismo.

¿Cuál es el consumo máximo de energía del conmutador?

El consumo máximo de energía es 140W, que incluye el presupuesto PoE de 120W y el circuito interno del conmutador.

¿El DGS-1008P no tiene ventilador?

Sí, es completamente sin ventilador, lo que lo hace silencioso y adecuado para entornos silenciosos como oficinas o dormitorios.

¿Puedo encadenar varios conmutadores DGS-1008P?

Sí, puede encadenarlos conectando cualquier puerto de un conmutador a un puerto de otro mediante un cable Ethernet. No se necesita cable cruzado (Auto-MDI/MDIX).

¿Cómo soluciono si un dispositivo PoE no se enciende?

Primero, asegúrese de que el dispositivo sea compatible con PoE y que no se exceda el presupuesto de energía total. Verifique el LED PoE en el puerto, pruebe con un cable diferente y verifique que el conmutador esté encendido. Si los problemas persisten, contacte al soporte de D-Link.

MANUAL DE USUARIO DGS-1008P D-LINK

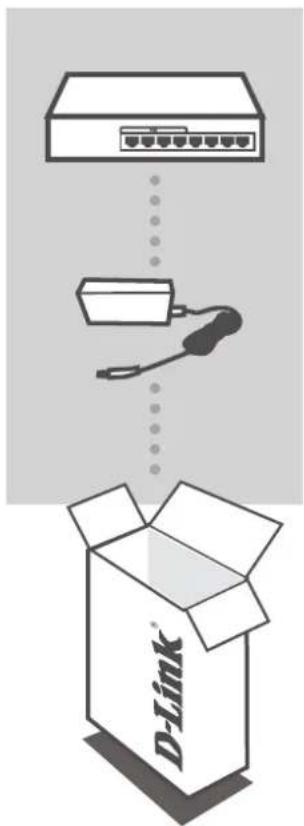

CONTENIDO DEL PAQUETE

CONTENIDO

CONMUTADOR PoE GIGABIT ETHERNET DE 8 PUERTOS DGS-1008P

ADAPTADOR DE ALIMENTACIÓN

48 V CC 1,25 A

Si falta cualquiera de estos componentes del paquete, póngase en contacto con el proveedor.

Advertencia: la utilización de un adaptador de alimentación con una clasificación de voltaje distinta dañará el producto y anulará su garantía.

Para obtener el manual del producto completo, consulte el sitio web ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

INTRODUCCIÓN

El DGS-1008P D-Link es un conmutador PoE Gigabit no gestionable, capaz de suministrar alimentación a dispositivos con alimentación a través de Ethernet (PoE), como las cámaras de red. El DGS-1008P tiene 8 puertos que funcionan a 10/100/1.000 Mbps con capacidad para 4 puertos PoE (puertos 1 a 4), perfectos para entornos domésticos y empresas con oficinas pequeñas y presupuestos limitados.

CONFIGURACIÓN DEL PRODUCTO

ANTES DE CONFIGURAR EL DGS-1008P

Siga los pasos que se indican a continuación para configurar el conmutador:

1. Instale el DGS-1008P en un lugar fresco y seco. Consulte las especificaciones técnicas para ver los intervalos de temperatura y humedad en funcionamiento aceptables.
2. Instale el conmutador en un lugar en el que no existan fuentes electromagnéticas fuertes, vibraciones, polvo ni luz solar directa.
3. Deje al menos un espacio de 10 cm libre en el lateral izquierdo y derecho del conmutador para ventilación.
4. Inspeccione visualmente la clavija de alimentación y asegúrese de que esté totalmente asentada en el adaptador de alimentación.

No apile ningún dispositivo encima del conmutador.

CONEXIÓN DEL DGS-1008P A LA RED

A. ALIMENTACIÓN

Enchufe el cable de alimentación CA a una toma de pared libre y, a continuación, enchufe el otro extremo de la clavija de alimentación CC en la toma de alimentación del DGS-1008P. El LED de alimentación se iluminará, confirmando que el dispositivo se ha encendido correctamente.

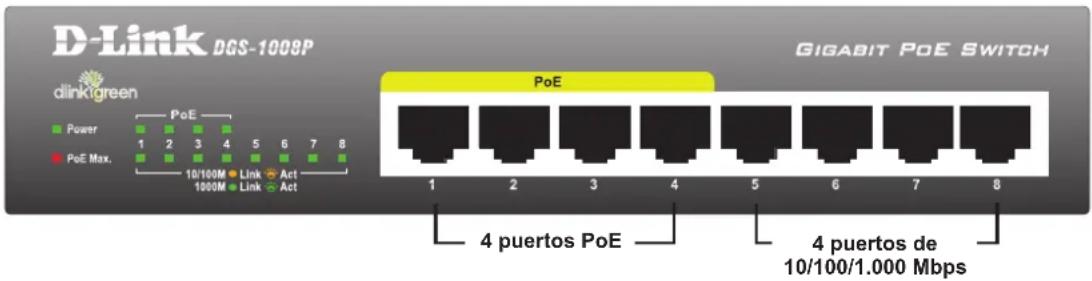

B. PUERTOS PoE (PUERTOS 1 - 4)

Los puertos PoE pueden suministrar hasta 15,4 vatios, un balance total de PoE de 52 vatios, que permite a los usuarios acoplar un dispositivo que cumpla la norma IEEE 802.3af al DGS-1008P.

C. PUERTOS GIGABIT (PUERTOS 1 - 8)

Estos puertos ofrecen velocidades de red de 10 Mbps, 100 Mbps o 1.000 Mbps y pueden funcionar en modos de transferencia de medio Dúplex y Dúplex completo. Estos puertos admiten también cruzado MDI/MDIX automático, eliminando la necesidad de cables cruzados o puertos de enlace ascendente. Se puede conectar cada puerto directamente a un servidor, hub, router o conmutador utilizando cables Ethernet de par trenzado directos normales.

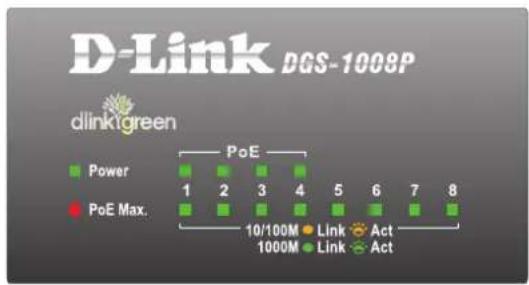

Los indicadores LED permiten supervisar, diagnosticar y solucionar cualquier problema potencial dentro del conmutador, la conexión o los dispositivos acoplados.

Indicador LED Color	Estado	Descripción
Alimentación	Verde Luz	fija Encendido
		Apagado Apagado
Enlace/Act/Velocidad	Verde Luz	fija Conexión segura a un dispositivo Ethernet de 1.000 Mbps.
		Parpadeante El puerto está recibiendo o transmitiendo datos.
	Ámbar Luz	fija Conexión segura a un dispositivo Ethernet de 10/100 Mbps.
		Parpadeante El puerto está recibiendo o transmitiendo datos.
	Apagado Luz apagada No existe conexión
PoE (puertos 1 a 4)	Verde Luz	fija El puerto está conectado correctamente a un dispositivo PoE y está alimentando correctamente al dispositivo.
		Apagado No existe conexión con un dispositivo PoE
	Rojo Luz fija Ha fallado e	puerto PoE, posiblemente debido a:1. Insuficiencia en el balance de potencia total de PoE2. Sobrecarga: supera la tensión de alimentación de la clasificación del dispositivo encendido.3. Cortocircuito: se ha llevado a cabo un cortocircuito intencionado en un dispositivo encendido.
PoE máx.	Rojo Luz fija La potencia de salida del dispositivo PoE es superior a 45 W. Mientras tanto, no puede encenderse ningún dispositivo adicional.
	Apagado Luz apagada El uso de la alimentación es inferior al balance de potencia de 45 W.

SOLUCIÓN DE PROBLEMAS

PROBLEMAS DE INSTALACIÓN Y CONFIGURACIÓN

1. ¿QUÉ DEBO HACER SI EL LED DE ALIMENTACIÓN NO SE ENCIENDE?

• Compruebe que el adaptador de alimentación está conectado correctamente a la toma de pared y a la parte posterior del dispositivo.
• Asegúrese de que el interruptor de encendido y apagado se encuentre en la posición de "encendido".

2. ¿QUÉ DEBO HACER SI NO SE DETECTA UN DISPOSITIVO CONECTADO?

- Asegúrese de que el LED del puerto está iluminado o parpadeando. Si no es así, intente utilizar un cable de LAN nuevo.

3. ¿QUÉ DEBO HACER SI EL DGS-1008P NO ACTIVA UN DISPOSITIVO POE?

- Asegúrese de que el dispositivo PoE está conectado a uno de los cuatro puertos activados por PoE (1 a 4) y que los dispositivos PoE conectados no superan el balance de potencia máximo de 52 W.

ASISTENCIA TÉCNICA

http://www.dlink.es

Asistencia Técnica Telefónica de D-Link: [phone] 0,067 €/min

De Lunes a Viernes de 9:00 a 19:00
