Rodzaj produktu	8-portowy przełącznik Gigabit PoE
Model	DGS-1008P
Marka	D-Link
Porty	8 x 10/100/1000 Mb/s Gigabit Ethernet
Obsługa PoE	8 portów PoE (802.3af/at), do 30W na port
Całkowity budżet PoE	120W
Przepustowość przełączania	16 Gb/s
Szybkość przekazywania	11,9 Mpps (148 800 pps na port)
Tabela adresów MAC	8K wpisów
Wymiary (S x G x W)	190 x 120 x 38 mm (7,48 x 4,72 x 1,50 cala)
Waga	1,2 kg (2,65 funta)
Zasilanie	100-240 V AC, 50-60 Hz
Pobór mocy	140W (maksymalnie z PoE)
Chłodzenie	Bez wentylatora (cichy)
Montaż	Na biurko lub na ścianę (zestaw montażowy w zestawie)
Wskaźniki LED	Zasilanie, Link/Activity, PoE dla każdego portu
Metoda przełączania	Store-and-Forward
Obsługiwane funkcje	Auto-MDI/MDIX, 802.1p QoS, przepuszczanie VLAN 802.1q, kontrola przepływu
Konserwacja	Czyścić miękką, suchą szmatką; unikać płynów
Bezpieczeństwo	Zgodny z CE, FCC, RoHS; używać w wentylowanym miejscu
Części zamienne / Naprawa	Zasilacz (jeśli zewnętrzny), brak części serwisowanych przez użytkownika; skontaktuj się z pomocą techniczną D-Link
Gwarancja	3 lata ograniczona

Często zadawane pytania - DGS-1008P D-LINK

Jaki jest całkowity budżet mocy PoE przełącznika D-Link DGS-1008P?

Przełącznik DGS-1008P ma całkowity budżet mocy PoE 120W, obsługujący do 30W na port (IEEE 802.3af/at).

Czy mogę używać DGS-1008P z urządzeniami bez PoE?

Tak, przełącznik działa poprawnie z urządzeniami bez PoE. Zasilanie PoE jest dostarczane tylko do urządzeń, które go potrzebują, a przełącznik automatycznie wykrywa zapotrzebowanie na moc.

Jak skonfigurować DGS-1008P po raz pierwszy?

Wystarczy podłączyć zasilacz, a następnie podłączyć urządzenia za pomocą kabli Ethernet do dowolnego z 8 portów. Nie jest wymagana konfiguracja; przełącznik działa plug-and-play. Opcjonalnie podłącz kabel uplink do routera.

Co oznaczają wskaźniki LED na przełączniku DGS-1008P?

Wskaźnik zasilania świeci stałym zielonym po włączeniu. Każdy port ma dwie diody LED: lewa wskazuje Link/Activity (zielona dla połączenia, miga dla aktywności), a prawa wskazuje PoE (stała zielona gdy zasilanie jest dostarczane).

Czy DGS-1008P można zamontować w szafie?

DGS-1008P jest przeznaczony do użycia na biurku lub montażu na ścianie. Zawiera zestaw do montażu na ścianie, ale nie obsługuje montażu w szafie ze względu na kompaktowy rozmiar.

Czy DGS-1008P obsługuje VLAN lub QoS?

Tak, obsługuje 802.1p QoS do priorytetyzacji ruchu i jest zgodny z przepuszczaniem znaczników 802.1q VLAN, choć sam nie zarządza VLAN-ami.

Jaki jest maksymalny pobór mocy przełącznika?

Maksymalny pobór mocy wynosi 140W, co obejmuje 120W budżetu PoE oraz wewnętrzne obwody przełącznika.

Czy DGS-1008P jest bez wentylatora?

Tak, jest całkowicie bez wentylatora, dzięki czemu jest cichy i odpowiedni do cichych środowisk, takich jak biura lub sypialnie.

Czy mogę kaskadowo łączyć wiele przełączników DGS-1008P?

Tak, można je kaskadować, łącząc dowolny port jednego przełącznika z portem drugiego za pomocą kabla Ethernet. Nie jest potrzebny kabel krosowany (Auto-MDI/MDIX).

Jak rozwiązać problem, jeśli urządzenie PoE nie włącza się?

Najpierw upewnij się, że urządzenie jest zgodne z PoE i że całkowity budżet mocy nie jest przekroczony. Sprawdź diodę PoE na porcie, wypróbuj inny kabel i sprawdź, czy przełącznik jest zasilany. Jeśli problemy nadal występują, skontaktuj się z pomocą techniczną D-Link.

INSTRUKCJA OBSŁUGI DGS-1008P D-LINK

Jeżeli w Twoim opakowaniu brakuje jakiegokolwiek z tych przedmiotów, skontaktuj się ze sprzedawcą.

Ostrzeżenie: Użycie zasilacza sieciowego o innym napięciu doprowadzi do unieważnienia i anulowania gwarancji tego produktu.

Pełna wersja instrukcji obsługi urządzenia jest dostępna na stronie internetowej ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

WSTEP

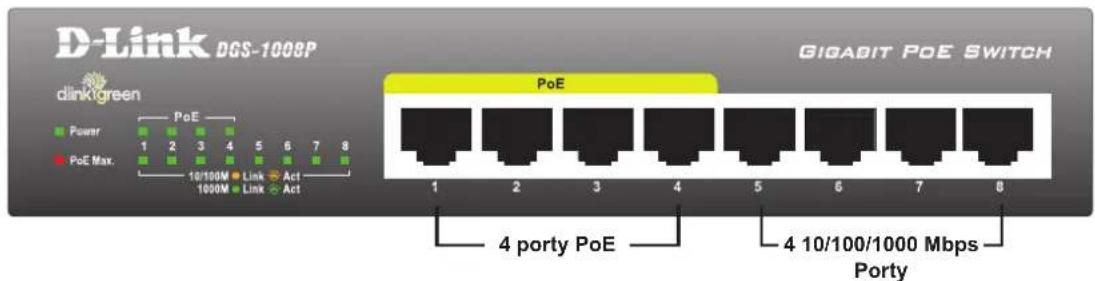

D-Link DGS-1008P jest to niezarządzalny Gigabitowy przełącznik PoE, umożliwiający zasilanie urządzeń poprzez sieć Ethernet (PoE) takich, jak kamery internetowe. DGS-1008P posiada 8 portów 10/100/1000 Mbps, w tym z 4 porty PoE (porty od 1 do 4), co stanowi idealne rozwiązanie dla domu i małych firm z niewielkim budżetem.

INSTALACJA PRODUKTU

ZANIM ZAINSTALUJESZ DGS-1008P

Aby zainstalować przełącznik, wykonaj następujące kroki::

1. Zainstaluj DGS-1008P w chłodnym i suchym miejscu. Sprawdź Wymagania techniczne w celu określenia akceptowalnej temperatury i zakresu wilgotności, w jakich może pracować urządzenie.
2. Zainstaluj przełącznik w miejscu wolnym od silnych źródeł elektromagnetycznych, wibracji, kurzu i bezpośredniego nasłonecznienia.
3. W celu zapewnienia wentylacji, pozostaw po 10 cm przestrzeni z prawej i z lewej strony.
4. Sprawdź wtyczkę zasilania i upewnij się, że jest całkowicie umieszczona w zasilaczu.

Nie ustawiaj na przełączniku żadnych urządzeń.

PODŁĄCZANIE DGS-1008P DO SIECI

A. ZASILANIE

Podłącz przewód zasilający AC do wolnego gniazdka, następnie podłącz drugi koniec wtyczki zasilającej DC do gniazdka zasilającego DGS-1008P. Dioda zasilania zaświeci się, potwierdzając pomyślne podłączenie urządzenia do prądu.

B. PORTY PoE (PORTY 1 - 4)

Porty PoE mogą dostarczać do 15,4W mocy. Całkowity budżet portów PoE to 52W, Pozwalają użytkownikowi na podłączenie do DGS-1008P urządzenia wymagającego zasilania zgodnie IEEE 802.3af.

C. PORTY GIGABITOWE (PORTY 1 - 8)

Porty te oferują prędkość sieci 10 Mbps, 100 Mbps lub 1000 Mbps i mogą pracować w trybach Half Duplex i Full Duplex. Porty te wspierają funkcję MDI/MDIX eliminując konieczność przełączania kabli lub odłączania portów. Każdy port może być podłączony bezpośrednio do serwera, koncentratora, routera lub przełącznika przy użyciu zwykłych kabli ethernetowych prostych typu skrętka.

Wskaźniki LED pozwalają na monitorowanie, rozpoznawanie i usuwanie wszystkich potencjalnych problemów, związanych ze switchem, połączeniem lub przypisanymi urządzeniami.

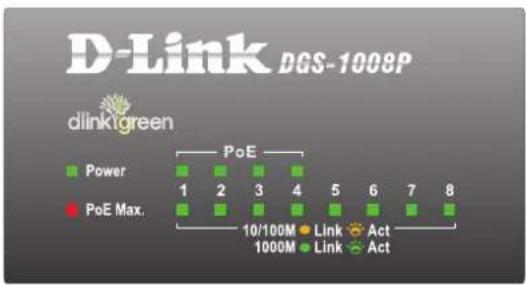

Diody LED Kolor STAN Opis
Zasilanie	Zielony Stale	światło	Włączony
		Wyłączony	Wyłączone zasilanie
Połączenie/Czynność/Prędkość	Zielony Stale	światło	Połączenie o prędkości 1000 Mb/s.
		Miganie Port odbiera lub wysyła dane.
	Pomarańczowy	Stałe światło	Połączenie o prędkości 1000 Mb/s.
		Miganie Port odbiera lub wysyła dane.
	Wyłączony Zgaszony Brak połączenia
PoE(Porty 1 do 4)	Zielony Stale	światło	Port połączony z urządzeniem PoE i prawidłowo zasilający to urządzenie.
		Wyłączony	Brak połączenia z urządzeniem PoE
	Czerwone Stale	światło	Błąd połączenia - prawdopodobnie z powodu:1. Brak budżetu całkowitej mocy PoE2. Za wysokie napięcie: Wysokość napięcia zasilania przekracza specyfikację zasilania urządzenia.3. Zwarcie: zwarcie występujące w zasilanym urządzeniu.
PoE Max.	Czerwone Stale	światło	Moc wyjściowa urządzenia PoE przekracza 45 W. W tym czasie żadne dodatkowe urządzenia PoE nie mogą zostać podłączone.
		Miganie Jeśli połączone urządzenia są odłączone od prądu, a pozostała moc przekracza 7 W, dioda LED PoE Max. będzie migała przez dwie minuty.
	Wyłączony Zgaszony Wykorzystanie mocy jest mniejsze niż dostępny zapas mocy tj. 45 W

ROZWI AZYWANIE PROBLEMÓW

1. CO POWINIENEM ZROBIĆ JEŚLI DIODA SIĘ NIE ZAŚWIECIŁA?

2. Sprawdź, czy zasilacz jest prawidłowo podłączony do gniazdka ściennego i do tylnej części urządzenia.

3. Upewnij się, że przełącznik on/off jest w pozycji "on".

4. CO POWINIENEM ZROBĆ, JEŚLI PODŁACZONE URZĄDZENIE NIE ZOSTAJE WYKRYTE?

- Upewnij się, czy dioda portu jest podświetlona lub miga. Jeśli nie, spróbuj użyć innego kabla LAN.

1. CO POWINIENEM ZROBIĆ, JEŚLI URZĄDZENIE POE NIE JEST ZASILANE PRZEZ DGS-1008P?

- Upewnij się, że urządzenie PoE jest podłączone do jednego z czterech dostępnych portów (1 do 4), i że podłączone urządzenia PoE nie przekroczyły maksymalnego budżetu zasilania tj. 52 W.

POMOC TECHNICZNA

Telefoniczna pomoc techniczna firmy D-Link: 0 801 022 021

Pomoc techniczna firmy D-Link świadczona przez Internet:

http://www.dlink.eu/support/

OBSAH BALENÍ

OBSAH

GIGABITOVÝ ETHERNETOVÝ P ŘEPÍNAČ S 8 PORTY A PoE DGS-1008P

NAPÁJECÍ ADAPTÉR

48 V / 1,25 A stejnosm.
