Tuotetyyppi	8-porttinen Gigabit PoE -kytkin
Malli	DGS-1008P
Brändi	D-Link
Portit	8 x 10/100/1000 Mbps Gigabit Ethernet
PoE-tuki	8 PoE-porttia (802.3af/at), jopa 30W per portti
Kokonais-PoE-budjetti	120W
Kytkentäkapasiteetti	16 Gbps
Lähetysnopeus	11.9 Mpps (148 800 pps per portti)
MAC-osoitetaulukko	8K merkintää
Mitat (L x S x K)	190 x 120 x 38 mm (7,48 x 4,72 x 1,50 tuumaa)
Paino	1,2 kg (2,65 naulaa)
Virransyöttö	100-240 VAC, 50-60 Hz
Virrankulutus	140W (maksimi PoE:n kanssa)
Jäähdytys	Tuuleton (hiljainen)
Asennus	Pöytä- tai seinäasennettava (sarja mukana)
LED-merkkivalot	Virta, Linkki/Toiminta, PoE jokaiselle portille
Kytkentämenetelmä	Store-and-Forward
Tuetut ominaisuudet	Auto-MDI/MDIX, 802.1p QoS, 802.1q VLAN-läpivienti, vuonohjaus
Huolto	Puhdista pehmeällä, kuivalla liinalla; vältä nesteitä
Turvallisuus	CE-, FCC- ja RoHS-sertifioitu; käytä tuuletetussa tilassa
Varaosat / Korjaus	Virtasovitin (jos ulkoinen), ei käyttäjän huollettavia osia; ota yhteyttä D-Linkin tukeen
Takuu	3 vuoden rajoitettu takuu

Usein kysytyt kysymykset - DGS-1008P D-LINK

Mikä on D-Link DGS-1008P:n kokonais-PoE-tehobudjetti?

DGS-1008P:n kokonais-PoE-tehobudjetti on 120W, tukee jopa 30W per portti (IEEE 802.3af/at).

Voinko käyttää DGS-1008P:tä ei-PoE-laitteiden kanssa?

Kyllä, kytkin toimii hyvin ei-PoE-laitteiden kanssa. PoE syötetään vain laitteille, jotka sitä tarvitsevat, ja kytkin tunnistaa automaattisesti tehontarpeen.

Kuinka asennan DGS-1008P:n ensimmäistä kertaa?

Liitä virtasovitin ja liitä laitteesi Ethernet-kaapeleilla mihin tahansa kahdeksasta portista. Konfigurointia ei tarvita; kytkin toimii plug-and-play. Valinnaisesti voit liittää uplink-kaapelin reitittimeesi.

Mitä DGS-1008P:n LED-merkkivalot tarkoittavat?

Virran LED palaa tasaisena vihreänä virran ollessa päällä. Jokaisessa portissa on kaksi LEDiä: vasen osoittaa Linkki/Toiminta (vihreä linkki, vilkkuva toiminta), ja oikea osoittaa PoE (tasainen vihreä, kun virtaa syötetään).

Voiko DGS-1008P:n asentaa telineeseen?

DGS-1008P on suunniteltu pöytä- tai seinäasennukseen. Se sisältää seinäasennussarjan, mutta ei tue telineasennusta kompaktin kokonsa vuoksi.

Tukeeko DGS-1008P VLAN- tai QoS-ominaisuuksia?

Kyllä, se tukee 802.1p QoS -liikenteen priorisointia ja on yhteensopiva 802.1q VLAN -tunnisteiden läpiviennin kanssa, vaikka se ei itse hallinnoi VLANeja.

Mikä on kytkimen maksimi virrankulutus?

Maksimi virrankulutus on 140W, joka sisältää 120W PoE-budjetin ja kytkimen oman sisäisen piiristön.

Onko DGS-1008P tuuleton?

Kyllä, se on täysin tuuleton, mikä tekee siitä hiljaisen ja sopivan hiljaisiin ympäristöihin kuten toimistoihin tai makuuhuoneisiin.

Voinko kytkeä useita DGS-1008P-kytkimiä peräkkäin?

Kyllä, voit kytkeä ne peräkkäin liittämällä yhden kytkimen minkä tahansa portin toisen kytkimen porttiin Ethernet-kaapelilla. Ristikaapelia ei tarvita (Auto-MDI/MDIX).

Kuinka vianmääritys, jos PoE-laite ei käynnisty?

Varmista ensin, että laite on PoE-yhteensopiva ja että kokonaistehobudjettia ei ylitetä. Tarkista portin PoE LED, kokeile toista kaapelia ja varmista, että kytkin on päällä. Jos ongelmat jatkuvat, ota yhteyttä D-Linkin tukeen.

KÄYTTÖOHJE DGS-1008P D-LINK

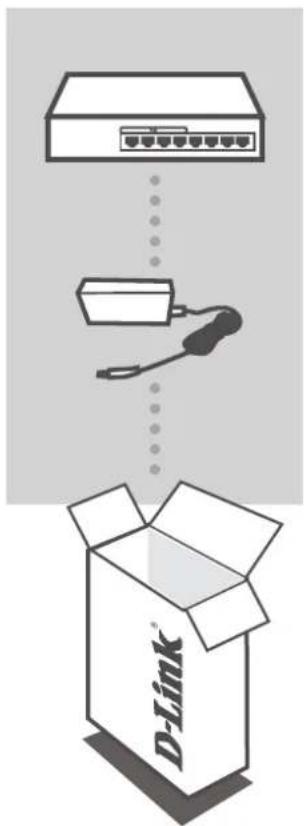

Jos pakkauksesta puuttuu jokin näistä osista, ota yhteyttä myyjään.

Varoitus: Sellaisen virtasovittimen käyttö, jolla on eri nimellisjännite, mitätöi tämän tuotteen takuun.

Täydellinen tuotteen käyttöopas on osoitteessa ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

JOHDANTO

D-Link DGS-1008P in gigabitin itsenäinen PoE-Kytkin, joka pystyy syöttämään virtaa Power over Ethernet (PoE)-laitteisiin kuten verkkokameroihin. DGS-1008P:ssä on 8 porttia, jotka toimivat 10/100/1000 Mbps:n nopeudella. 4 porttia voi toimia PoE-portteina (portit 1 - 4). Kytkin sopii erinomaisesti koteihin ja pienyrityksiin.

TUOTTEEN

ASENNUS

ENNEN DGS-1008P:n ASENTAMISTA

Asenna Kytkin seuraavasti:

1. Asenna DGS-1008P viileään ja kuivaan paikkaan. Katso teknisistä tiedoista hyväksyttävät käytön lämpötila- ja kosteusalueet.
2. Asenna Kytkin paikkaan, jossa ei ole voimakasta elektromagneettista lähdettä, tärinää, pölyä tai suoraa auringonvaloa.
3. Jätä Kytkimen vasemmalle ja oikealla puolelle vähintään 10 cm tilaa ilmastointia varten.
4. Tarkista virtaliitin visuaalisesti ja varmista, että se on hyvin kiinni virtasovittimessa.

Älä laita mitään laitetta Kytkimen päälle.

DGS-1008P:N KYTKEMINEN VERKKOON

A. VIRTA

Kytke vaihtovirtajohto pistorasiaan ja sitten tasavirtajohdon toinen pää DC DGS-1008P:n virtaliittimeen. Virran LED-merkkivalo syttyy sen merkiksi, että laitteeseen on kytketty virta.

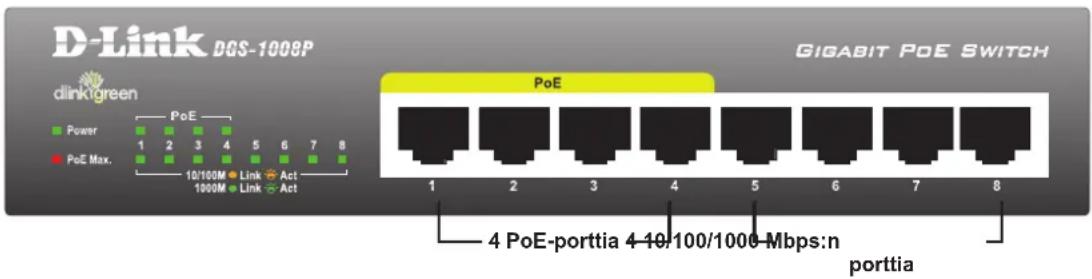

B. PoE-PORTIT (PORTIT 1-4)

PoE-portit voivat antaa kukin enintään 15,4 wattia tehoa, yhteensä 52 wattia, joten käyttäjät voivat kytkeä IEEE 802.3af -yhteensopivan laitteen DGS-1008P:n.

C. GIGABITIN PORTIT (PORTIT 1-8)

Nämä portit tarjoavat 10 Mbps:n, 100 Mbps:n tai 1000 Mbps:n verkkonopeudet ja voivat toimia sekä yksi- että kaksisuuntaisissa siirtotiloissa. Nämä portit tukevat myös automaattista MDI/MDIX-crossover-tunnistusta, jolloin vältytään crossover-kaapeleilta ja uplink-porteilta. Kukin portti voidaan kytkeä suoraan palvelimeen, Tukiasemaan, reitittimeen tai Kytkimeen käyttämällä tavallisia Ethernet-parikaapeleita.

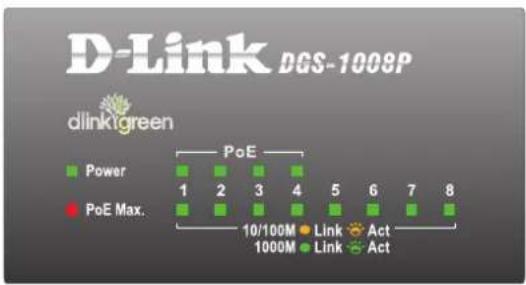

LED-merkkivalojen avulla voit seurata kytkintä, yhteyksiä ja liitettyjä laitteita sekä määrittää mahdollisia vikoja.

LED-valo Väri Tila Kuvaus
Virta	Vihreä Palaajatkuvasti		Virta päällä
Link/Act/Nopeus	Vihreä Palaa jatkuvasti		Varma yhteys 1000 Mbps:n Ethernet-laitteeseen.
	Keltainen Palaa jatkuvasti		Varma yhteys 10/100 Mbps:n Ethernet-laitteeseen.
	Ei pala Ei pala Ei yhteyttä
PoE ( portit 1 - 4 )	Vihreä Palaa jatkuvasti		Portti on kytketty onnistuneesti PoE-laitteeseen ja antaa laitteelle virtaa oikein.
	Punainen Palaa jatkuvasti		PoE-portissa on häiriö, jonka syynä voi olla:1. PoE-liitäntöjen kokonaisvirta on liian suuri2. Ylivirta: Virta ylittää kytketyn laitteen nimellisvirran.3. Oikosulku: Kytketyssä laitteessa on ollut sisäinen oikosulku.
PoE Max.	Punainen Palaa jatkuvasti		PoE-laitteiden teho on yli 45 W. Toistaiseksi virtaa ei voida antaa uusille laitteille.
	Ei pala Ei pala Virran käyttö on alle tehomaksimin 45 W.

ONGELMATILANTEET

ASENNUS-JA ASETUSONGELMAT

1. MITÄ PITÄISI TEHDÄ, JOS VIRRAN LED-VALO EI SYTY?

• Tarkista, että virtasovitin on kunnolla kytketty pistorasiaan ja laitteen taakse.
• Varmista, että virtakytkin on päällä.

2. MITÄ TEEN, JOS KYTKETTYÄ LAITETTA EI TUNNISTETA?

- Varmista, että portin LED-valo palaa tai vilkkuu. Jos ei, kokeile toisella LAN-kaapelilla.

3. MITÄ TEEN, JOS POE-LAITE EI SAA VIRTAA DGS-1008P: LTÄ?

- Varmista, että PoE-laite on kytketty yhteen neljästä PoE-portista (1 - 4) ja että kytketyt PoE-laitteet eivät yhteensä ylitä maksimikokonaistehoa 52 W.

TEKNISTÄ TUKEA ASIAKKAILLE SUOMESSA

Internetin kautta : http://www.dlink.fi

Arkisin klo. 09:00 – 21:00

Numerosta : 0600 - 155 57
