Tip produs	Switch PoE Gigabit pe 8 porturi
Model	DGS-1008P
Marcă	D-Link
Porturi	8 x 10/100/1000 Mbps Gigabit Ethernet
Suport PoE	8 porturi PoE (802.3af/at), până la 30W per port
Buget total PoE	120W
Capacitate de comutare	16 Gbps
Rată de redirecționare	11.9 Mpps (148,800 pps per port)
Tabelă adrese MAC	8K intrări
Dimensiuni (L x A x Î)	190 x 120 x 38 mm (7.48 x 4.72 x 1.50 in)
Greutate	1.2 kg (2.65 lbs)
Alimentare	100-240 VAC, 50-60 Hz
Consum de energie	140W (maxim cu PoE)
Răcire	Fără ventilator (fără zgomot)
Montare	Pe birou sau montare pe perete (kit inclus)
Indicatoare LED	Alimentare, Legătură/Activitate, PoE pentru fiecare port
Metodă de comutare	Stocare și redirecționare
Funcții suportate	Auto-MDI/MDIX, 802.1p QoS, 802.1q VLAN passthrough, control flux
Întreținere	Curățați cu o cârpă moale și uscată; evitați lichidele
Siguranță	Conform CE, FCC, RoHS; utilizați într-un spațiu ventilat
Piese de schimb / Reparații	Adaptor de alimentare (dacă este extern), fără piese care pot fi înlocuite de utilizator; contactați suportul D-Link
Garanție	3 ani limitată

Întrebări frecvente - DGS-1008P D-LINK

Care este bugetul total de putere PoE al D-Link DGS-1008P?

DGS-1008P are un buget total de putere PoE de 120W, suportând până la 30W per port (IEEE 802.3af/at).

Pot utiliza DGS-1008P cu dispozitive non-PoE?

Da, switch-ul funcționează bine cu dispozitive non-PoE. PoE este furnizat doar dispozitivelor care îl necesită, iar switch-ul detectează automat cererea de putere.

Cum configurez DGS-1008P pentru prima dată?

Conectați adaptorul de alimentare, apoi conectați dispozitivele prin cabluri Ethernet la oricare dintre cele 8 porturi. Nu este necesară nicio configurare; switch-ul funcționează plug-and-play. Opțional, conectați un cablu de uplink la router.

Ce înseamnă indicatoarele LED de pe DGS-1008P?

LED-ul de alimentare este verde fix când este alimentat. Fiecare port are două LED-uri: cel din stânga indică Legătură/Activitate (verde pentru legătură, clipind pentru activitate), iar cel din dreapta indică PoE (verde fix când este furnizată putere).

Poate fi montat DGS-1008P în rack?

DGS-1008P este proiectat pentru utilizare pe birou sau montare pe perete. Include un kit de montare pe perete, dar nu suportă montarea în rack din cauza dimensiunii sale compacte.

Suportă DGS-1008P VLAN sau QoS?

Da, suportă 802.1p QoS pentru prioritizarea traficului și este compatibil cu trecerea etichetelor 802.1q VLAN, deși nu gestionează VLAN-urile în sine.

Care este consumul maxim de energie al switch-ului?

Consumul maxim de energie este de 140W, care include bugetul PoE de 120W și propria circuite interne ale switch-ului.

Este DGS-1008P fără ventilator?

Da, este complet fără ventilator, făcându-l silențios și potrivit pentru medii liniștite precum birouri sau dormitoare.

Pot înlănțui mai multe switch-uri DGS-1008P?

Da, le puteți înlănțui conectând orice port al unui switch la un port al altuia folosind un cablu Ethernet. Nu este necesar cablu crossover (Auto-MDI/MDIX).

Cum depanez dacă un dispozitiv PoE nu se alimentează?

Mai întâi, asigurați-vă că dispozitivul este compatibil PoE și că bugetul total de putere nu este depășit. Verificați LED-ul PoE pe port, încercați un cablu diferit și verificați dacă switch-ul este alimentat. Dacă problemele persistă, contactați suportul D-Link.

MANUAL DE UTILIZARE DGS-1008P D-LINK

Dacă oricare dintre aceste articole lipsește din pachet, contactați furnizorul.

Avertisment: Utilizarea unui transformator cu altă tensiune nominală va deteriora produsul și va anula garanția acestuia.

Pentru manualul de produs complet, consultați site-ul Web ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

INTRODUCERE

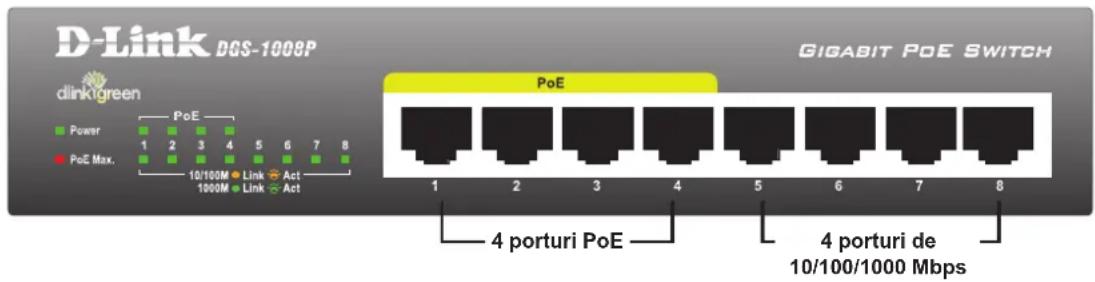

D-Link DGS-1008P este un switch Gigabit PoE independent, capabil să alimenteze dispositive de tip Power over Ethernet (PoE), cum ar fi camerele de rețea. Dispozitivul DGS-1008P dispune de 8 porturi care operează la 10/100/1000 Mbps cu 4 porturi compatibile PoE (Porturile 1 - 4), fiind ideal pentru afaceri la domiciliu sau în mici birouri cu buget limitat.

CONFIGURAREA PRODUSULUI

ÎNAINTE DE CONFIGURAREA DISPOZITIVULUI DGS-1008P

Urmati paşii de mai jos pentru a configura switchul:

1. Instalați dispozitivul DGS-1008P într-un loc răcoros și uscat. Consultați specificațiile tehnice pentru intervalele acceptabile de temperatură și umiditate pentru funcționare.
2. Instalați switchul într-un loc fără surse electromagnetice puternice, vibrații, praf și lumină solară directă.
3. Lăsați un spațiu de cel puțin 10 cm în părțile dreaptă și stângă ale switchului pentru ventilare.
4. Inspectați vizual mufa de alimentare și asigurați-vă că aceasta este bine fixată în transformator.

Nu aşezati niciun dispozitiv pe switch.

CONECTAREA DISPOZITIVULUI DGS-1008P LA RE TEA

A. ALIMENTAREA

Conectați cablul de alimentare c.a. la o priză de alimentare liberă, apoi conectați celălalt capăt al cablului cu mufa de alimentare c.c. la portul de alimentare al dispozitivului DGS-1008P. Indicatorul LED de alimentare se va aprinde, confirmând alimentarea corespunzătoare a dispozitivului.

B. PORTURILE PoE (PORTURILE 1 - 4)

Porturile PoE pot furniza până la 15,4 wați, o energie totală PoE de 52 wați, permitându-le utilizatorilor să atașeze un dispozitiv compatibil IEEE 802.3af la dispozitivul DGS-1008P.

C. PORTURILE GIGABIT (PORTURILE 1 - 8)

Aceste porturi oferă viteze de rețea de 10 Mbps, 100 Mbps sau 1000 Mbps și pot opera în moduri de transfer half-duplex sau full-duplex. Aceste porturi acceptă, de asemenea, tranziție MDI/MDIX automată, eliminând necesitatea cablurilor de tranziție sau a porturilor de uplink. Fiecare port poate fi conectat direct la un server, hub, router sau switch cu ajutorul unei perechi obișnuite de cabluri Ethernet torsadate directe.

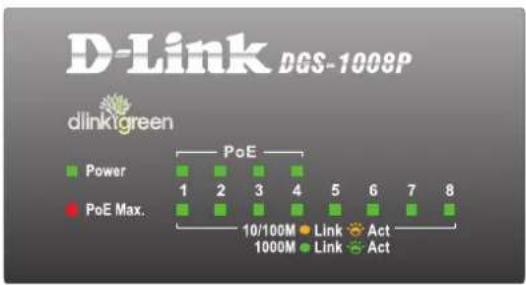

Indicatoarele cu LED-uri vă permit să monitorizați, diagnosticați și depanați orice problemă care poate apărea la switch, conexiune sau dispozitivele atașate.

LED Culoare Stare			Descriere
Alimentare	Verde Aprins	continuu	Pornit
		Stins Oprit
Legătură/Activitate/Viteză	Verde Aprins	continuu	Conexiune securizată la un dispozitiv Ethernet de 1000 Mbps.
		Intermitent Portul recepționează sau transmite date.
	Portocaliu Aprins	continuu	Conexiune securizată la un dispozitiv Ethernet de 10/100 Mbps.
		Intermitent Portul recepționează sau transmite date.
	Stins Iluminat	oprit	Nicio legătură
PoE (Porturile 1 - 4)	Verde Aprins	continuu	Portul este conectat cu succes la un dispozitiv PoE și alimentează corect dispozitivul.
		Stins Nicio conexiune la un dispozitiv PoE
	Roșu Aprins	continuu	Portul PoE a eşuat, posibil din următoarele cauze: 1. Terminarea energiei totale alocate pentru PoE2. Supracurent: Depășește curentul de alimentare pentru clasa de alimentare din care face parte dispozitivul.3. Scurtcircuit: Dispozitivul alimentat a efectuat un scurtcircuit intenționat.
PoE Max.	Roșu Aprins	continuu	Puterea debitată de dispozitivele PoE depășește 45 W. În acest timp, niciun dispozitiv suplimentar nu poate fi pornit.
		Intermitent Dacă dispozitivele conectate sunt deconectate, iar energia rămasă este mai mare de 7 W, LED-ul PoE Max. va clipi timp de două minute.
	Stins Iluminat	oprit	Utilizarea energiei este mai redusă decât energia alocată de 45 W.

DEPANAREA

PROBLEME DE INSTALARE ȘI CONFIGURARE

1. CUM PROCEDEZ DACĂ LED-UL DE ALIMENTARE NU SE APRINDE?

• Verificați dacă transformatorul este conectat corect la priza de perete și la spatele dispozitivului.
• Verificați comutatorul de pornire oprire să se afle în poziția „pornit”.

2. CUM PROCEDEZ DACĂ NU ESTE DETECTAT NICIUN DISPOZITIV CONECTAT?

- Asigurați-vă că LED-ul pentru port este aprins sau clipește. În caz contrar, încercați să utilizați un cablu LAN nou.

3. CUM PROCEDEZ ÎN CAZUL ÎN CARE UN DISPOZITIV POE NU ESTE ALIMENTAT DE DISPOZITIVUL DGS-1008P?

- Asigurați-vă că dispozitivul PoE este conectat la unul din cele patru porturi compatibile PoE (1 - 4) și că dispozitivele PoE conectate nu depășesc energia maximă alocată de 52 W.

SUPPORT TEHNIC

Vă multumim pentru alegerea produselor D-Link. Pentru mai multe informații, suport și manuale ale produselor vă rugăm să vizitați site-ul D-Link www.dlink.eu
