Tipo de Produto	Switch PoE Gigabit de 8 Portas
Modelo	DGS-1008P
Marca	D-Link
Portas	8 x 10/100/1000 Mbps Gigabit Ethernet
Suporte PoE	8 portas PoE (802.3af/at), até 30W por porta
Orçamento PoE Total	120W
Capacidade de Switching	16 Gbps
Taxa de Encaminhamento	11,9 Mpps (148.800 pps por porta)
Tabela de Endereços MAC	8K entradas
Dimensões (L x P x A)	190 x 120 x 38 mm (7,48 x 4,72 x 1,50 pol)
Peso	1,2 kg (2,65 lbs)
Entrada de Energia	100-240 VCA, 50-60 Hz
Consumo de Energia	140W (máximo com PoE)
Refrigeração	Sem ventoinha (silencioso)
Montagem	Mesa ou parede (kit incluído)
Indicadores LED	Energia, Link/Atividade, PoE para cada porta
Método de Comutação	Store-and-Forward (Armazenamento e Encaminhamento)
Recursos Suportados	Auto-MDI/MDIX, 802.1p QoS, passagem de VLAN 802.1q, controle de fluxo
Manutenção	Limpe com um pano macio e seco; evite líquidos
Segurança	Em conformidade com CE, FCC, RoHS; opere em área ventilada
Peças de Reposição / Reparo	Adaptador de energia (se externo), sem peças reparáveis pelo usuário; contate o suporte D-Link
Garantia	3 anos limitada

Perguntas frequentes - DGS-1008P D-LINK

Qual é o orçamento total de energia PoE do D-Link DGS-1008P?

O DGS-1008P possui um orçamento total de energia PoE de 120W, suportando até 30W por porta (IEEE 802.3af/at).

Posso usar o DGS-1008P com dispositivos não PoE?

Sim, o switch funciona perfeitamente com dispositivos não PoE. O PoE é fornecido apenas para dispositivos que necessitam, e o switch detecta automaticamente a demanda de energia.

Como configuro o DGS-1008P pela primeira vez?

Basta conectar o adaptador de energia, depois conectar seus dispositivos via cabos Ethernet a qualquer uma das 8 portas. Nenhuma configuração é necessária; o switch funciona plug-and-play. Opcionalmente, conecte um cabo de uplink ao seu roteador.

O que significam os indicadores LED no DGS-1008P?

O LED de energia é verde fixo quando ligado. Cada porta tem dois LEDs: o esquerdo indica Link/Atividade (verde para link, piscando para atividade), e o direito indica PoE (verde fixo quando a energia é fornecida).

O DGS-1008P pode ser montado em rack?

O DGS-1008P é projetado para uso em mesa ou montagem na parede. Inclui um kit de montagem na parede, mas não suporta montagem em rack devido ao seu tamanho compacto.

O DGS-1008P suporta VLAN ou QoS?

Sim, suporta 802.1p QoS para priorização de tráfego e é compatível com passagem de tags 802.1q VLAN, embora não gerencie VLANs por si só.

Qual é o consumo máximo de energia do switch?

O consumo máximo de energia é 140W, que inclui o orçamento PoE de 120W e o próprio circuito interno do switch.

O DGS-1008P é sem ventoinha?

Sim, é completamente sem ventoinha, tornando-o silencioso e adequado para ambientes silenciosos como escritórios ou quartos.

Posso cascatear vários switches DGS-1008P?

Sim, você pode cascateá-los conectando qualquer porta de um switch a uma porta de outro usando um cabo Ethernet. Não é necessário cabo crossover (Auto-MDI/MDIX).

Como solucionar problemas se um dispositivo PoE não ligar?

Primeiro, certifique-se de que o dispositivo é compatível com PoE e que o orçamento total de energia não foi excedido. Verifique o LED PoE na porta, tente um cabo diferente e verifique se o switch está ligado. Se os problemas persistirem, entre em contato com o suporte D-Link.

MANUAL DE UTILIZADOR DGS-1008P D-LINK

Se algum destes itens estiverem ausentes da embalagem, contacte o seu revendedor.

Aviso: Utilizar um adaptador de corrente com uma classificação de tensão diferente danificará o produto e anulará a garantia.

För en fullständig produktmanual, se ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

INTRODUÇÃO

O DGS-1008P da D-Link é um comutador não-gerido PoE Gigabit capaz de fazer a alimentação de corrente através de dispositivos Ethernet (PoE), tais como câmaras de rede. O DGS-1008P tem 8 portas que funcionam com uma capacidade de 10/100/1000 Mbps com 4 portas PoE (Portas 1 a 4), ideal para utilização doméstica e em escritórios pequenos com orçamentos limitados.

CONFIGURAÇÃO DO PRODUTO

ANTES DE CONFIGURAR O DGS-1008P

Siga os passos abaixo para configurar o comutador:

1. Instale o DGS-1008P num local fresco e seco. Consulte as Especificações Técnicas para os intervalos de temperatura e humidade de funcionamento aceitáveis.
2. Instale o comutador num local afastado de fontes electromagnéticas fortes, vibração, poeira e luz solar directa.
3. Deixe pelo menos 10 cm de espaço no lado direito e esquerdo do comutador para ventilação.
4. Faça uma inspecção visual da tomada de corrente e certifique-se de que está totalmente fixa ao adaptador de corrente.

Não coloque qualquer dispositivo em cima do comutador.

LIGAR O DGS-1008P À SUA REDE

A. ALIMENTAÇÃO

Ligue o cabo de alimentação AC a uma tomada de parede, em seguida ligue a outra extremidade da tomada de corrente DC à tomada do DGS-1008P. O LED de energia acender-se-á para confirmar que o dispositivo foi accionado correctamente.

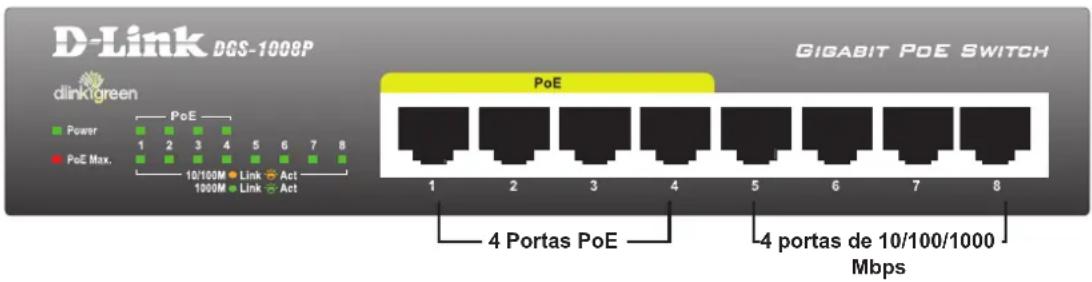

B. PORTAS PoE (PORTAS 1 - 4)

As portas PoE podem fornecer até 15,4 watts, com uma disponibilidade de potência total de PoE de 52 watts, permitindo aos utilizadores ligar um dispositivo compatível com IEEE 802.3af ao DGS-1008P.

C. PORTAS GIGABIT (PORTAS 1 - 8)

Estas portas oferecem velocidade de rede de 10 Mbps, 100 Mbps ou 1000 Mbps e podem operar em modos de transferência de half e full-duplex. Estas portas suportam também cruzamento MDI/MDIX automático, eliminando a necessidade de cabos de cruzamento ou de portas de ligação vertical. Cada porta pode ser ligada directamente a um servidor, hub, router ou comutador utilizando cabos de par trançado Ethernet longitudinais.

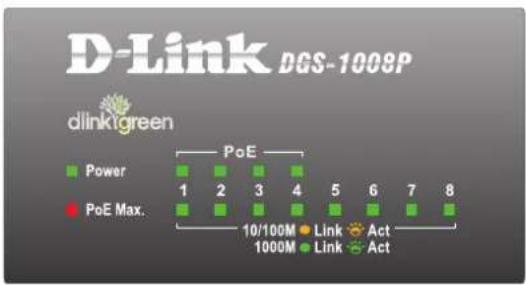

Os indicadores LED permitem-lhe controlar, diagnosticar e resolver potenciais problemas no comutador, na ligação ou nos dispositivos anexos.

LED Cor Estado Descrição
Alimentação	Verde Fixo	Ligado
		Desligado Desigado
Ligação/Funcionamento/Velocidade	Verde Fixo	Ligação segura	a um dispositivo Ethernet de 1000 Mbps.
		A piscar A porta está a receber ou a transmitir dados.
	Âmbar Fixo	Ligação segura	a um dispositivo Ethernet de 10/100 Mbps.
		A piscar A porta está a receber ou a transmitir dados.
	Desligado	Luz apagada Sem ligação
PoE (Portas 1 a 4)	Verde Fixo	A porta está ligada com sucesso a um dispositivo PoE e está a alimentar devidamente o dispositivo.
		Desligado Sem ligação a um dispositivo PoE
	Vermelho Fixo A porta PoE		falhou, possivelmente devido a:1. Falta de disponibilidade de potência do PoE total2. Corrente excessiva: Excede a classificação de corrente de alimentação dos dispositivos alimentados.3. Curto-circuito: Executou-se um curto-circuito intencional num dispositivo alimentado.
PoE Máx.	Vermelho Fixo A potência de saída do dispositivo PoE está acima de 45 W. Entretanto, não é possível ligar dispositivos adicionais.
	Desligado Luz apagada A utilização de potência é inferior à disponibilidade de potência de 45 W.

RESOLUÇÃO DE PROBLEMAS

PROBLEMAS DE CONFIGURAÇÃO E DEFINIÇÕES

1. O QUE DEVO FAZER SE O LED DE ALIMENTAÇÃO NÃO ACENDER?

• Verifique se o adaptador de corrente está devidamente ligado à tomada de parede e à parte traseira do dispositivo.
• Assegure-se de que o interruptor on/off está na posição "on".

2. O QUE DEVO FAZER SE UM DISPOSITIVO LIGADO NÃO FOR DETECTADO?

- Assegure-se de que a Porta LED está iluminada ou a piscar. Se não for o caso, tente utilizar um cabo LAN novo.

3. O QUE DEVO FAZER SE O DISPOSITIVO POE NÃO FOR ALIMENTADO PELO DGS-1008P?

- Assegure-se de que o dispositivo PoE está ligado a uma das quatro portas activadas do PoE (1 a 4) e que os dispositivos PoE ligados não excedem a disponibilidade de potência máxima de 52 W.

ASSISTÊNCIA TÉCNICA

Assistência Técnica da D-Link na Internet: http://www.dlink.pt

Assistência Técnica Telefónica da D-Link: [phone]
