Terméktípus	8-portos Gigabit PoE kapcsoló
Modell	DGS-1008P
Márka	D-Link
Portok	8 x 10/100/1000 Mbps Gigabit Ethernet
PoE támogatás	8 PoE port (802.3af/at), portonként akár 30W
PoE teljesítménykeret	120W
Kapcsolási kapacitás	16 Gbps
Továbbítási sebesség	11.9 Mpps (148,800 pps per port)
MAC-címtábla	8K bejegyzés
Méretek (Sz x Mé x Ma)	190 x 120 x 38 mm (7.48 x 4.72 x 1.50 in)
Súly	1.2 kg (2.65 lbs)
Tápellátás bemenet	100-240 VAC, 50-60 Hz
Teljesítményfelvétel	140W (maximum PoE-val)
Hűtés	Ventilátor nélküli (hangtalan)
Szerelés	Asztali vagy fali szerelhető (tartozékokkal)
LED jelzők	Tápellátás, Link/Activity, PoE portonként
Kapcsolási módszer	Store-and-Forward
Támogatott funkciók	Auto-MDI/MDIX, 802.1p QoS, 802.1q VLAN passthrough, flow control
Karbantartás	Puha, száraz ruhával tisztítsa; kerülje a folyadékokat
Biztonság	CE, FCC, RoHS megfelelőség; használja szellőztetett helyen
Alkatrészek / Javítás	Tápadapter (ha külső), nincs felhasználó által javítható alkatrész; lépjen kapcsolatba a D-Link támogatással
Garancia	3 év korlátozott

Gyakran ismételt kérdések - DGS-1008P D-LINK

Mi a D-Link DGS-1008P teljes PoE teljesítménykerete?

A DGS-1008P teljes PoE teljesítménykerete 120W, portonként legfeljebb 30W támogatással (IEEE 802.3af/at).

Használhatom a DGS-1008P-t nem PoE eszközökkel?

Igen, a kapcsoló tökéletesen működik nem PoE eszközökkel. A PoE csak az azt igénylő eszközöknek biztosít áramot, és a kapcsoló automatikusan érzékeli a teljesítményigényt.

Hogyan állítsam be a DGS-1008P-t először?

Egyszerűen csatlakoztassa a tápadaptert, majd csatlakoztassa eszközeit Ethernet kábelekkel a 8 port bármelyikéhez. Nincs szükség konfigurációra; a kapcsoló plug-and-play működésű. Opcionálisan csatlakoztasson egy uplink kábelt a routeréhez.

Mit jelentenek a DGS-1008P LED jelzői?

A Tápellátás LED folyamatos zölden világít, ha áram alatt van. Minden portnak két LED-je van: a bal oldali a Link/Activity-t jelzi (zöld kapcsolat esetén, villogás aktivitáskor), a jobb oldali a PoE-t (folyamatos zöld, ha áramot szolgáltat).

Lehet a DGS-1008P-t rackbe szerelni?

A DGS-1008P asztali vagy fali használatra készült. Tartozék a fali szerelőkészlet, de kompakt mérete miatt nem támogatja a rack beszerelést.

Támogatja a DGS-1008P a VLAN vagy QoS funkciókat?

Igen, támogatja a 802.1p QoS-t a forgalom priorizálására, és kompatibilis a 802.1q VLAN címkék áteresztésével, bár maga nem kezeli a VLAN-okat.

Mi a kapcsoló maximális teljesítményfelvétele?

A maximális teljesítményfelvétel 140W, ami magában foglalja a 120W PoE keretet és a kapcsoló saját belső áramkörét.

Ventilátor nélküli a DGS-1008P?

Igen, teljesen ventilátor nélküli, így csendes és alkalmas csendes környezetekbe, mint irodák vagy hálószobák.

Láncolhatok több DGS-1008P kapcsolót?

Igen, láncolhatja őket, ha egy kapcsoló bármely portját egy másik portjához csatlakoztatja Ethernet kábellel. Nincs szükség crossover kábelre (Auto-MDI/MDIX).

Hogyan hibaelhárítsam, ha egy PoE eszköz nem kapcsol be?

Először győződjön meg arról, hogy az eszköz PoE-kompatibilis, és a teljes teljesítménykeret nincs túllépve. Ellenőrizze a PoE LED-et a porton, próbáljon másik kábelt, és ellenőrizze, hogy a kapcsoló áram alatt van. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a D-Link támogatással.

HASZNÁLATI ÚTMUTATÓ DGS-1008P D-LINK

Ha ezen elemek bármelyike hiányzik a csomagolásból, vegye fel a kapcsolatot viszonteladójával.

Figyelmeztetés: Eltérő feszültségű tápadapter használata károsítani fogja a terméket és megszünteti a garancia érvényességét.

A teljes termékkézikönyvért hivatkozzon a ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf weboldalra.

BEVEZETÉS

A D-Link DGS-1008P olyan Gigabit PoE kapcsoló, amely képes tápellátást biztosítani olyan PoE (Power over Ethernet - Ethernetes tápellátás) eszközöknek, mint például a hálózati kamerák. A DGS-1008P 8 darab, 10/100/1000 Mb/s porton működő porttal van ellátva 4 PoE porttal (1-4. port), és ideális háztartások és korlátozott költségvetésű kis irodai üzletek számára.

TERMÉK- BEÁLLÍTÁS

A DGS-1008P BEÁLLÍTÁSA EL ÖTT

A kapcsoló beállításához kérjük, kövesse az alábbi lépéseket:

1. A DGS-1008P-t száraz és hűvös helyen telepítse. Hivatkozzon az üzemeltetési hőmérséklet- és páratartalom-tartományokra a Műszaki előírásokban.
2. A kapcsolót olyan helyen telepítse, amely mentes az erős elekromágneses forrástól, vibrálástól, portól és közvetlen napfénytől.
3. Hagyjon legalább 10 cm-es helyet a kapcsoló bal és jobb oldalán a szellőzés miatt.
4. Vizuálisan vizsgálja meg a csatlakozót és bizonyosodjon meg arról, hogy megfelelően a tápadapterhez van rögzítve.

Ne rakjon semmilyen eszközt a kapcsoló tetejére.

A DGS-1008P CSATLAKOZTATÁSA A HÁLÓZATHOZ

A. TÁPELLÁTÁS

Csatlakoztassa az AC tápkábelt egy fali csatlakozóba, majd csatlakoztassa a DC csatlakozó másik végét a DGS-1008P áramforrásába. A táp-jelzőfény felvillan, megerősítve azt, hogy az eszköz sikeresen be van kapcsolva.

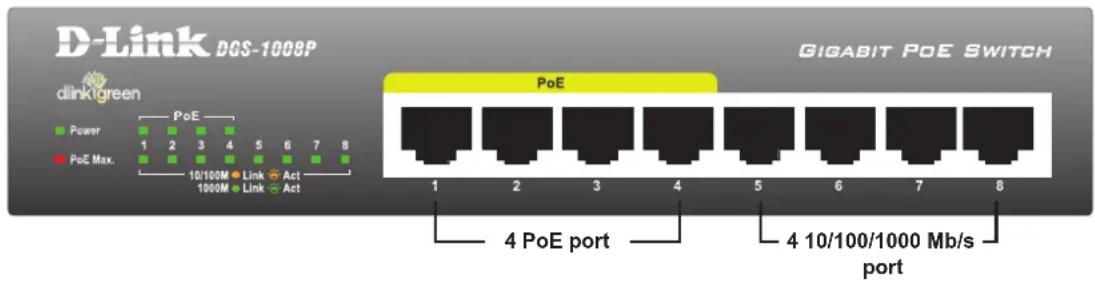

B. PoE PORTOK (PORTOK 1-TÖL 4-IG)

A PoE portok legfeljebb 15,4 wattos ellátást biztosítanak, 52 wattos teljes PoE kapacitás mellett, lehetővé téve a felhasználónak IEEE 802.3af kompatibilis eszköz csatlakoztatását a DGS-1008P-hez.

C. GIGABIT PORTOK (PORTOK 1-TÓL 8-IG)

Ezek a portok lehetővé teszik a 10 Mb/s, 100 Mb/s vagy 1000 Mb/s-os hálózati sebesség bármelyikét, és működtethetők fél-vagy teljes duplex átviteli módokban. Ezek a portok automatikus MDI/MDIX keresztváltót is támogatnak, kiküszöbölve a keresztváltó kábelek vagy hivatkozási portok szükségességét. Mindegyik port közvetlenül csatlakoztatható a szerverhez, elosztóhoz, routerhez vagy kapcsolóhoz közvetlen csavart Ethernet kábelpárok segítségével.

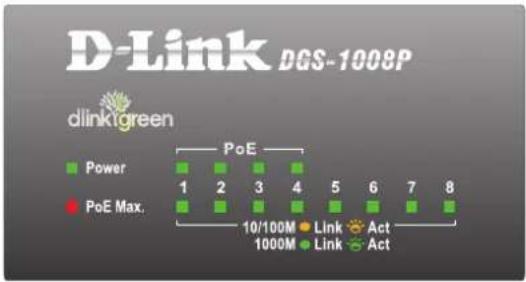

A LED jelzőfények lehetővé teszi a lehetséges problémák figyelését, felismerését és kezelését a kapcsolón, a csatlakozáson vagy a csatlakoztatott eszközökön belül.

LED Szín Allapot Leírás
Tápellátás	Zöld Folyamatos	világítás	Be van kapcsolva
		Kikapcsolva	Ki van kapcsolva
Hivatkozás/Művelet/Sebesség	Zöld Folyamatos	világítás	Biztonságos csatlakozás 1000 Mb/s sebességű Ethernet eszközhöz.
		Villogás A port adatokat fogad vagy küld.
	Borostyánsárga	Folyamatos világítás	Biztonságos csatlakozás 10/100 Mb/s sebességű Ethernet eszközhöz.
		Villogás A port adatokat fogad vagy küld.
	Kikapcsolva Nem	világít Nincs hivatkozás
PoE(portok 1-től 4-ig)	Zöld Folyamatos	világítás	A port sikeresen csatlakozott a PoE eszközhöz és az eszköz tápellátása megfelelő.
		Kikapcsolva	Nem csatlakozik PoE eszközhöz
	Piros Folyamatos	világítás	A PoE port hibás, két lehetőség van: 1. A PoE teljes tápellátása elégtelen 2. Túláram: Túllépi az ellátott eszköz osztályozásának áramellátását. 3. Rövidzárlat: Egy szándékosan rövidzárlatot hajtottak végre az eszköz tápellátásán.
PoE max.	Piros Folyamatos	világítás	A PoE eszközök kimeneti tápellátása több, mint 45 W. Eközben lehet bekapcsolni további eszközöket.
		Villogás Ha a	csatlakoztatott eszközök ki vannak húzva és a megmaradó tápellátás több, mint 7 W, a PoE max. LED jelzőfény két percig villogni fog.
	Kikapcsolva Nem	világít A tápe	látás kisebb, mint a 45 W-os maximális ellátás.

HIBAELHÁRÍTÁS

BEÁLLÍTÁSI ÉS KONFIGURÁCIÓS PROBLÉMÁK

1. MIT KELL TENNEM, HA A TÁP-JELZÓFÉNY NEM VILÁGÍT?

• Ellenőrizze, hogy a tápadapter megfelelően van-e csatlakoztatva a fali csatlakozóba és az eszköz hátuljába.
• Bizonyosodjon meg arról, hogy a be/ki kapcsoló "be" helyzetben van.

2. MIT KELL TENNEM, HA A CSATLAKOZTATOTT ESZKÖZ NINCS ÉRZÉKELVE?

- Bizonyosodjon meg arról, hogy a Port jelzőfény világít vagy villog. Ha nem, próbáljon meg egy új LAN-kábelt használni.

- Bizonyosodjon meg arról, hogy a PoE eszköz csatlakoztatva van a négy engedélyezett PoE portok egyikéhez (1-től 4-ig), és azt, hogy a csatlakoztatott PoE eszközök nem lépik túl a maximális 52 W-os tápellátást.

TECHNIKAI TÁMOGATÁS

URL : http://www.dlink.hu

Tel.: [phone]

Fax:[phone]

Land Line 14,99 HUG/min - Mobile 49.99,HUF/min

email : [e-mail]

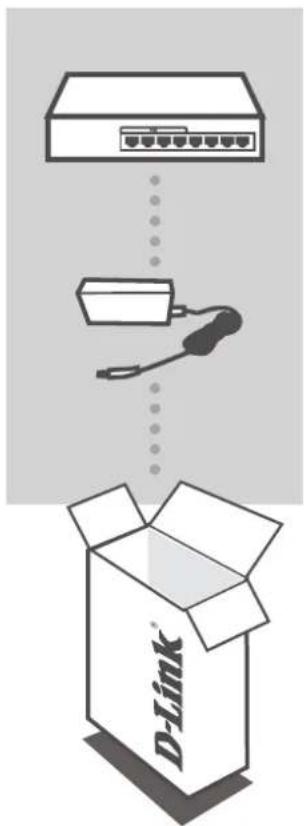

INNHOLD I PAKKEN

INNHOLD

8-PORT GIGABIT ETHERNET PoE-SWITCH DGS-1008P

STR∅MADAPTER 48 V DC 1,25 A
