Type product	8-poorts Gigabit PoE-switch
Model	DGS-1008P
Merk	D-Link
Poorten	8 x 10/100/1000 Mbps Gigabit Ethernet
PoE-ondersteuning	8 PoE-poorten (802.3af/at), tot 30W per poort
Totaal PoE-budget	120W
Schakelcapaciteit	16 Gbps
Doorvoersnelheid	11.9 Mpps (148.800 pps per poort)
MAC-adrestabel	8K items
Afmetingen (B x D x H)	190 x 120 x 38 mm (7.48 x 4.72 x 1.50 inch)
Gewicht	1.2 kg (2.65 lbs)
Voedingsspanning	100-240 VAC, 50-60 Hz
Stroomverbruik	140W (maximaal met PoE)
Koeling	Ventilatorloos (geen geluid)
Montage	Desktop of aan de muur te monteren (montageset inbegrepen)
LED-indicatoren	Voeding, Link/Activiteit, PoE voor elke poort
Schakelmethode	Opslaan-en-doorsturen
Ondersteunde functies	Auto-MDI/MDIX, 802.1p QoS, 802.1q VLAN-doorvoer, flow control
Onderhoud	Reinig met een zachte, droge doek; vermijd vloeistoffen
Veiligheid	CE, FCC, RoHS conform; gebruik in een goed geventileerde ruimte
Reserveonderdelen / Reparatie	Voedingsadapter (indien extern), geen door de gebruiker te vervangen onderdelen; neem contact op met D-Link support
Garantie	3 jaar beperkt

Veelgestelde vragen - DGS-1008P D-LINK

Wat is het totale PoE-vermogensbudget van de D-Link DGS-1008P?

De DGS-1008P heeft een totaal PoE-vermogensbudget van 120W, met ondersteuning voor tot 30W per poort (IEEE 802.3af/at).

Kan ik de DGS-1008P gebruiken met niet-PoE-apparaten?

Ja, de switch werkt prima met niet-PoE-apparaten. PoE wordt alleen geleverd aan apparaten die het nodig hebben, en de switch detecteert automatisch de stroomvraag.

Hoe stel ik de DGS-1008P voor het eerst in?

Sluit eenvoudig de voedingsadapter aan, verbind vervolgens uw apparaten via Ethernet-kabels met een van de 8 poorten. Er is geen configuratie nodig; de switch werkt plug-and-play. Sluit optioneel een uplink-kabel aan op uw router.

Wat betekenen de LED-indicatoren op de DGS-1008P?

De Power-LED brandt groen wanneer ingeschakeld. Elke poort heeft twee LED's: de linker geeft Link/Activiteit aan (groen voor link, knipperend voor activiteit), en de rechter geeft PoE aan (brandt groen wanneer stroom wordt geleverd).

Kan de DGS-1008P in een rack worden gemonteerd?

De DGS-1008P is ontworpen voor gebruik op een bureau of aan de muur. Er wordt een montageset voor aan de muur meegeleverd, maar vanwege het compacte formaat wordt rackmontage niet ondersteund.

Ondersteunt de DGS-1008P VLAN of QoS?

Ja, het ondersteunt 802.1p QoS voor verkeersprioritering en is compatibel met 802.1q VLAN-tags doorvoer, hoewel het zelf geen VLAN's beheert.

Wat is het maximale stroomverbruik van de switch?

Het maximale stroomverbruik is 140W, inclusief het PoE-budget van 120W en de eigen interne circuits van de switch.

Is de DGS-1008P ventilatorloos?

Ja, hij is volledig ventilatorloos, waardoor hij stil is en geschikt voor stille omgevingen zoals kantoren of slaapkamers.

Kan ik meerdere DGS-1008P-switches in cascade schakelen?

Ja, u kunt ze in cascade schakelen door een willekeurige poort van de ene switch te verbinden met een poort van een andere met een Ethernet-kabel. Er is geen crossover-kabel nodig (Auto-MDI/MDIX).

Hoe los ik het op als een PoE-apparaat niet aangaat?

Zorg er eerst voor dat het apparaat PoE-compatibel is en dat het totale vermogensbudget niet wordt overschreden. Controleer de PoE-LED op de poort, probeer een andere kabel en controleer of de switch is ingeschakeld. Als de problemen aanhouden, neem dan contact op met D-Link support.

GEBRUIKSAANWIJZING DGS-1008P D-LINK

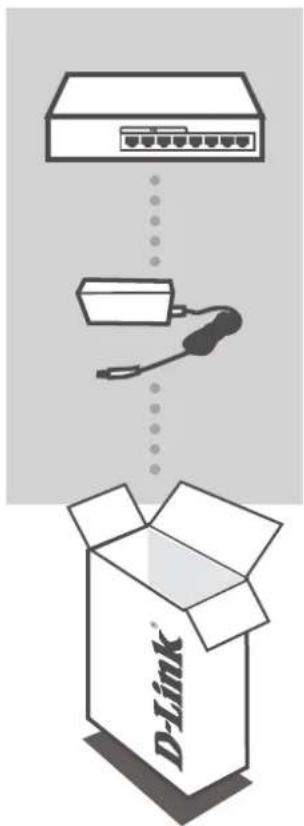

Neem contact op met uw verkoper wanneer items uit uw verpakking ontbreken.

Waarschuwing: De garantie van dit product wordt ongeldig wanneer een stroomadapter met een andere stroomspanning wordt gebruikt.

Voor de volledige producthandleiding, verwijzen we naar de website ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

INLEIDING

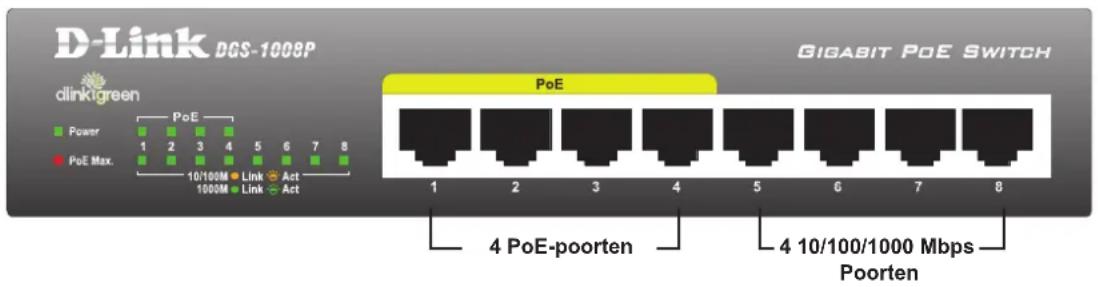

De D-Link DGS-1008P is een Gigabit PoE onbeheerde schakelaar die stroom kan voeden naar Power over Ethernet (PoE)-toestellen zoals netwerkcamera's. De DGS-1008P heeft 8 poorten die werken aan 10/100/1000 Mbps poorten met vermogen van 4 PoE-poorten (poorten 1 tot 4), ideaal voor thuis en kleine kantoren met een beperkt budget.

PRODUCT INSTALLATIE

VOORDAT U DE DGS-1008P INSTELT

Volg de onderstaande stappen om de schakelaar in te stellen:

1. Installeer de DGS-1008P op een koele en droge plaats. Raadpleeg de Technische Specificaties voor de aanvaardbare bedrijfstemperatuur en vochtigheidsbereiken.
2. Installeer de schakelaar op een plaats die vrij is van sterke elektromagnetische bronnen, trillingen, stof en direct zonlicht.
3. Laat minstens 10 cm ruimte aan de linker- en rechterkant van de schakelaar voor ventilatie.
4. Controleer de stekker met het oog en zorg dat deze volledig vastzit in de stroomadapter.

Stapel geen toestellen bovenop de schakelaar.

AANSLUITING VAN DE DGS-1008P OP UW NETWERK

A. STROOM

Steek de stroomkabel in een vrij wandstopcontact, steek vervolgens het andere uiteinde van de stekker in de voedingsuitgang van de DGS-1008P. Het aan/uit-lampje gaat branden ter bevestiging dat het toestel met succes werd opgestart.

B. PoE-POORTEN (POORTEN 1 - 4)

De PoE-poorten kunnen maar liefst 15.4 watt leveren, een totaal PoE budget van 52 watt, zodat gebruikers een IEEE 802.3af compatibel toestel kunnen aansluiten op de DGS-1008P.

C. GIGABIT-POORTEN (POORTEN 1 - 8)

Deze poorten bieden netwerksnelheden van 10 Mbps, 100 Mbps of 1000 Mbps en kunnen in halve en volledige duplex transfermodi werken. Deze poorten ondersteunen ook automatische MDI/MDIX crossover, zodat de behoefte aan crossover-kabels of uplink-poorten overbodig wordt. ledere poort kan rechtstreeks worden aangesloten op een server, hub, router of schakelaar met behulp van gewone rechte gedraaid-gepaarde Ethernet-kabels.

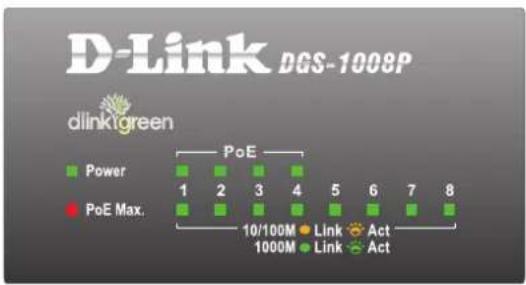

Met de LED-indicators kunt u alle mogelijke problemen met de schakelaar, aansluiting of aangesloten toestellen bewaken, vaststellen en oplossen.

LED Kleur Status Omschrijving
Voeding	Groen Constant lampje		Stroom aan
Link/Act/Snelheid	Groen Constant lampje		Veilige verbinding met een 1000 Mbps Ethernet-toestel.
	Oranje Constant lampje		Veilige verbinding met een 10/100 Mbps Ethernet-toestel.
	Uit Lampje uit Geen koppeling
PoE (poorten 1 tot 4)	Groen Constant lampje		De poort is met succes aangesloten op een PoE-toestel en voedt het toestel op correcte manier
	Rood Constant lampje		De PoE-poort is niet geslaagd, mogelijk omwille van 1. PoE totale voeding budgettekort2. Te veel stroom: overschrijdt de stroom van de classificatie van het aangesloten toestel.3. Kortsluiting: Er werd expres een kortsluiting uitgevoerd op een gevoed toestel.
PoE Max.	Rood Constant lampje		De uitgangsstroom van de PoE-toestellen is teveel 45 W. Ondertussen kunnen geen extra toestellen worden opgestart.
	Uit Lampje uit Het stroom		mverbruik is minder dan het stroombudget van 45 W.

PROBLEEMOPLOSSING

INSTALLATIE- EN CONFIGURATIEPROBLEMEN

1. WAT MOET IK DOEN WANNEER HET AAN/UIT-LAMPJE NIET GAAT BRANDEN?

• Controleer of de stroomadapter correct is aangesloten op het wandstopcontact en de achterkant van het toestel.
• Controleer of de aan/uit-schakelaar in de "aan"-stand staat.

2. WAT MOET IK DOEN WANNEER EEN AANGESLOTEN TOESTEL NIET GEDETECTEERD WERD?

- Controleer of het poort-lampje brandt of knippert. Probeer een nieuwe LAN-kabel te gebruiken indien niet.

3. WAT MOET IK DOEN WANNEER EEN POE-TOESTEL NIET GEVOED WORDT DOOR DE DGS-1008P?

- Zorg dat het PoE-toestel is aangesloten op 1 van de vier PoE-geactiveerde poorten (1 tot 4) en dat de aangesloten PoE-toestellen het maximale stroombudget van 52 W niet overschrijden.

Technische ondereuning voor klanten in Nederland:

www.dlink.nl / 0107994344 / €0.15per minuut.

Technische ondereuning voor klanten in België:

www.dlink.be / 033039971 / €0.175per minuut(spitsuren), €0.0875per minuut(daluren)

Technische ondereuning voor klanten in Luxemburg:

www.dlink.be / [phone]
