Tipo di prodotto	Switch PoE Gigabit a 8 porte
Modello	DGS-1008P
Marca	D-Link
Porte	8 x 10/100/1000 Mbps Gigabit Ethernet
Supporto PoE	8 porte PoE (802.3af/at), fino a 30W per porta
Budget PoE totale	120W
Capacità di switching	16 Gbps
Velocità di inoltro	11,9 Mpps (148.800 pps per porta)
Tabella indirizzi MAC	8K voci
Dimensioni (L x P x A)	190 x 120 x 38 mm (7,48 x 4,72 x 1,50 pollici)
Peso	1,2 kg (2,65 libbre)
Alimentazione in ingresso	100-240 VAC, 50-60 Hz
Consumo energetico	140W (massimo con PoE)
Raffreddamento	Assente (nessuna ventola, silenzioso)
Montaggio	Da tavolo o a parete (kit incluso)
Indicatori LED	Alimentazione, Collegamento/Attività, PoE per ogni porta
Metodo di commutazione	Store-and-Forward
Funzionalità supportate	Auto-MDI/MDIX, QoS 802.1p, pass-through VLAN 802.1q, controllo di flusso
Manutenzione	Pulire con un panno morbido e asciutto; evitare liquidi
Sicurezza	Conforme CE, FCC, RoHS; utilizzare in area ventilata
Ricambi / Riparazione	Adattatore di alimentazione (se esterno), nessuna parte riparabile dall'utente; contattare il supporto D-Link
Garanzia	3 anni limitata

Domande frequenti - DGS-1008P D-LINK

Qual è il budget PoE totale del D-Link DGS-1008P?

Il DGS-1008P ha un budget PoE totale di 120W, supportando fino a 30W per porta (IEEE 802.3af/at).

Posso utilizzare il DGS-1008P con dispositivi non PoE?

Sì, lo switch funziona bene con dispositivi non PoE. Il PoE viene fornito solo ai dispositivi che lo richiedono e lo switch rileva automaticamente la richiesta di potenza.

Come configuro il DGS-1008P per la prima volta?

Collega semplicemente l'adattatore di alimentazione, quindi collega i tuoi dispositivi tramite cavi Ethernet a una qualsiasi delle 8 porte. Non è necessaria alcuna configurazione; lo switch funziona plug-and-play. Opzionalmente, collega un cavo uplink al tuo router.

Cosa significano gli indicatori LED sul DGS-1008P?

Il LED di alimentazione è verde fisso quando è acceso. Ogni porta ha due LED: quello di sinistra indica Collegamento/Attività (verde per collegamento, lampeggiante per attività), e quello di destra indica PoE (verde fisso quando viene fornita alimentazione).

Il DGS-1008P può essere montato su rack?

Il DGS-1008P è progettato per l'uso su scrivania o a parete. Include un kit per montaggio a parete ma non supporta il montaggio su rack a causa delle dimensioni compatte.

Il DGS-1008P supporta VLAN o QoS?

Sì, supporta QoS 802.1p per la prioritizzazione del traffico ed è compatibile con il pass-through dei tag VLAN 802.1q, sebbene non gestisca le VLAN da solo.

Qual è il consumo energetico massimo dello switch?

Il consumo energetico massimo è di 140W, che include il budget PoE di 120W e il circuito interno dello switch.

Il DGS-1008P è senza ventola?

Sì, è completamente senza ventola, quindi silenzioso e adatto a ambienti tranquilli come uffici o camere da letto.

Posso collegare più switch DGS-1008P in cascata?

Sì, puoi collegarli in cascata connettendo qualsiasi porta di uno switch a una porta di un altro tramite cavo Ethernet. Non è necessario un cavo crossover (Auto-MDI/MDIX).

Come risolvere il problema se un dispositivo PoE non si accende?

Prima, assicurati che il dispositivo sia compatibile PoE e che il budget di potenza totale non sia superato. Controlla il LED PoE sulla porta, prova un cavo diverso e verifica che lo switch sia alimentato. Se il problema persiste, contatta il supporto D-Link.

MANUALE UTENTE DGS-1008P D-LINK

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

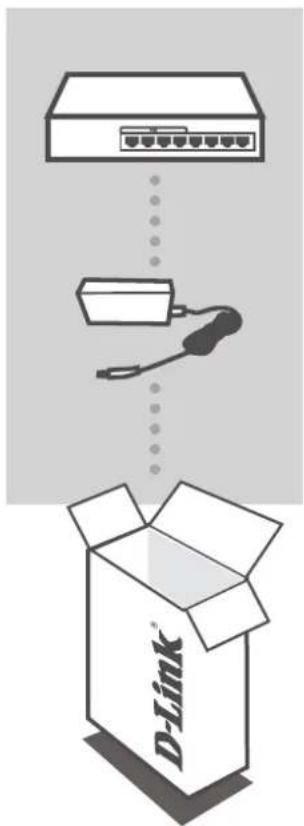

CONTENUTO DELLA CONFEZIONE

CONTENUTO

SWITCH PoE ETHERNET GIGABIT A 8 PORTE DGS-1008P

ALIMENTATORE 48 V CC / 1,25 A

Se uno di questi articoli non sono inclusi nella confezione, rivolgersi al rivenditore.

Avviso: l'utilizzo di un alimentatore con tensione diversa danneggerà il prodotto e ne invaliderà la garanzia.

Per il manuale completo del prodotto, visitare il sito Web ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

INTRODUZIONE

D-Link DGS-1008P è uno switch non gestito PoE Gigabit in grado di alimentare dispositivi PoE (Power over Ethernet) quali videocamere di rete. Lo switch DGS-1008P è dotato di 8 porte funzionanti a 10/100/1000 Mbps, di cui 4 porte PoE (dalla 1 alla 4) ideali per l'uso domestico o in piccoli uffici con budget limitati.

CONFIGURAZIONE DEL PRODOTTO

OPERAZIONI PRELIMINARI ALLA CONFIGUREAZIONE DEL DISPOSITIVO DGS-1008P

Attenersi alla procedura seguente per configurare lo switch:

1. Installare il dispositivo DGS-1008P in un luogo fresco e asciutto. Per gli intervalli accettabili relativi a temperatura e umidità in funzione, fare riferimento alle specifiche tecniche.
2. Installare lo switch in un luogo non soggetto a forti campi elettromagnetici, lontano da vibrazioni, polvere e luce diretta del sole.
3. Lasciare almeno 10 cm di spazio libero sul lato sinistro e destro dello switch per garantire un'adeguata ventilazione.
4. Ispezionare visivamente il connettore di alimentazione e assicurarsi che sia ben fissato all'alimentatore.

Non impilare altri dispositivi sullo switch.

COLLEGAMENTO DEL DISPOSITIVO DGS-1008P ALLA RETE

A. POWER

Collegare un'estremità del cavo di alimentazione CA a una presa a muro libera, quindi collegare l'altra estremità del connettore di alimentazione CC alla presa di alimentazione dello switch DGS-1008P. Il LED Power si accenderà a confermare che il dispositivo è correttamente alimentato.

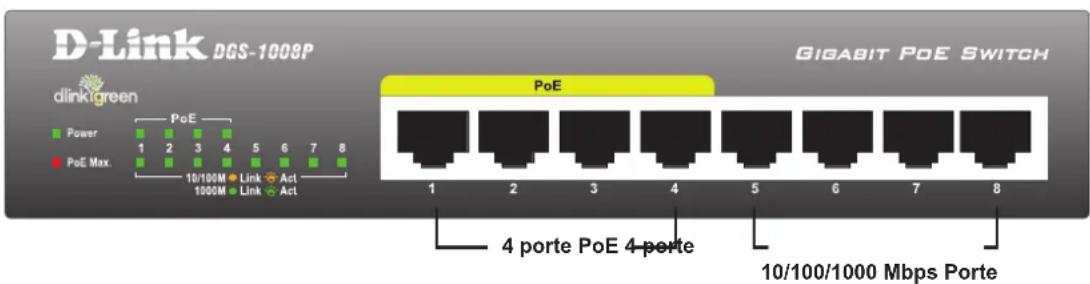

B. PORTE PoE (1-4)

Le porte PoE garantiscono un'alimentazione fino a 15,4 Watt, un rendimento totale PoE di 52 Watt, consentendo agli utenti di collegare allo switch DGS-1008P un dispositivo conforme allo standard IEEE 802.3af.

C. PORTE GIGABIT (1-8)

Queste porte offrono velocità di rete di 10 Mbps, 100 Mbps o 1000 Mbps e possono funzionare in modalità di trasferimento half e full-duplex. Supportano inoltre il crossover MDI/MDIX automatico, pertanto non sono richiesti cavi crossover o porte uplink. Ogni porta può essere collegata direttamente a un server, hub, router o switch tramite i normali cavi Ethernet a doppino intrecciato diritti.

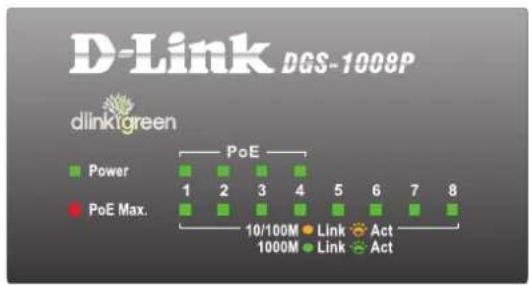

Gli indicatori LED consentono di monitorare, diagnosticare e risolvere eventuali possibili problemi relativi allo switch, alla connessione o ai dispositivi collegati.

LED Colore Stato	Descrizione
Power	Verde Luce fissa Accensione
Link/Act/Speed	Verde Luce fissa Connessione protetta a un dispositivo Ethernet 1000 Mbps.
	Ambra Luce fissa Connessione protetta a un dispositivo Ethernet 10/100 Mbps.
	Spento Luce spenta Collegamento assente
PoE (porte da 1 a 4)	Verde Luce fissa La porta è connessa a un dispositivo PoE e lo alimenta correttamente.

RISOLUZIONE DEI PROBLEMI

PROBLEMI DI INSTALLAZIONE E CONFIGURAZIONE

1. QUALI OPERAZIONI È NECESSARIO ESEGUIRE SE IL LED POWER NON SI ACCENDE?

• Verificare che l'alimentatore sia correttamente collegato alla presa a muro e al retro del dispositivo.
• Assicurarsi che l'interruttore di accensione/spegnimento sia posizionato su "ON".

2. QUALI OPERAZIONI È NECESSARIO ESEGUIRE SE UN DISPOSITIVO COLLEGATO NON VIENE RILEVATO?

- Verificare che il LED della porta sia acceso o lampeggiante. In caso contrario, provare a utilizzare un nuovo cavo LAN.

3. QUALI OPERAZIONI È NECESSARIO ESEGUIRE SE UN DISPOSITIVO POE NON VIENE ALIMENTATO DA DGS-1008P?

- Verificare che il dispositivo PoE sia collegato a una delle quattro porte PoE (dalla 1 alla 4) e che i dispositivi PoE collegati non superino il rendimento energetico massimo pari a 52 W.

SUPPORTO TECNICO

Supporto Tecnico dal lunedì al venerdì dalle ore 9.00 alle ore 19.00 con orario continuato

Telefono: 02 87366396
