Produkttyp	8-Port Gigabit PoE-Switch
Modell	DGS-1008P
Marke	D-Link
Anschlüsse	8 x 10/100/1000 Mbit/s Gigabit Ethernet
PoE-Unterstützung	8 PoE-Anschlüsse (802.3af/at), bis zu 30 W pro Anschluss
Gesamtes PoE-Budget	120 W
Switch-Kapazität	16 Gbit/s
Weiterleitungsrate	11,9 Mpps (148.800 pps pro Anschluss)
MAC-Adresstabelle	8K Einträge
Abmessungen (B x T x H)	190 x 120 x 38 mm (7,48 x 4,72 x 1,50 Zoll)
Gewicht	1,2 kg (2,65 lbs)
Stromversorgung	100-240 V~, 50-60 Hz
Stromverbrauch	140 W (maximal mit PoE)
Kühlung	Lüfterlos (geräuschlos)
Montage	Tisch- oder Wandmontage (Kit enthalten)
LED-Anzeigen	Strom, Link/Aktivität, PoE für jeden Anschluss
Switching-Methode	Store-and-Forward
Unterstützte Funktionen	Auto-MDI/MDIX, 802.1p QoS, 802.1q VLAN-Durchleitung, Flusskontrolle
Wartung	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten vermeiden
Sicherheit	CE, FCC, RoHS konform; in belüftetem Bereich betreiben
Ersatzteile / Reparatur	Netzteil (falls extern), keine vom Benutzer wartbaren Teile; wenden Sie sich an den D-Link-Support
Garantie	3 Jahre eingeschränkt

Häufig gestellte Fragen - DGS-1008P D-LINK

Wie hoch ist das gesamte PoE-Budget des D-Link DGS-1008P?

Der DGS-1008P hat ein gesamtes PoE-Budget von 120 W und unterstützt bis zu 30 W pro Anschluss (IEEE 802.3af/at).

Kann ich den DGS-1008P mit Nicht-PoE-Geräten verwenden?

Ja, der Switch funktioniert einwandfrei mit Nicht-PoE-Geräten. PoE wird nur an Geräte geliefert, die es benötigen, und der Switch erkennt automatisch den Strombedarf.

Wie richte ich den DGS-1008P zum ersten Mal ein?

Schließen Sie einfach das Netzteil an und verbinden Sie Ihre Geräte über Ethernet-Kabel mit einem der 8 Anschlüsse. Es ist keine Konfiguration erforderlich; der Switch arbeitet plug-and-play. Optional können Sie ein Uplink-Kabel an Ihren Router anschließen.

Was bedeuten die LED-Anzeigen am DGS-1008P?

Die Power-LED leuchtet durchgehend grün, wenn das Gerät eingeschaltet ist. Jeder Anschluss hat zwei LEDs: die linke zeigt Link/Aktivität an (grün für Verbindung, blinkend für Aktivität) und die rechte zeigt PoE an (durchgehend grün, wenn Strom geliefert wird).

Kann der DGS-1008P in ein Rack eingebaut werden?

Der DGS-1008P ist für den Einsatz auf dem Schreibtisch oder zur Wandmontage konzipiert. Er enthält ein Wandmontageset, unterstützt aber aufgrund seiner kompakten Größe keine Rackmontage.

Unterstützt der DGS-1008P VLAN oder QoS?

Ja, es unterstützt 802.1p QoS zur Verkehrspriorisierung und ist kompatibel mit 802.1q VLAN-Tag-Durchleitung, verwaltet aber selbst keine VLANs.

Wie hoch ist der maximale Stromverbrauch des Switches?

Der maximale Stromverbrauch beträgt 140 W, einschließlich des 120-W-PoE-Budgets und der internen Schaltkreise des Switches.

Ist der DGS-1008P lüfterlos?

Ja, er ist komplett lüfterlos, was ihn leise und für ruhige Umgebungen wie Büros oder Schlafzimmer geeignet macht.

Kann ich mehrere DGS-1008P-Switches kaskadieren?

Ja, Sie können sie kaskadieren, indem Sie einen beliebigen Anschluss eines Switches mit einem Anschluss eines anderen über ein Ethernet-Kabel verbinden. Es wird kein Crossover-Kabel benötigt (Auto-MDI/MDIX).

Wie gehe ich vor, wenn ein PoE-Gerät nicht eingeschaltet wird?

Stellen Sie zunächst sicher, dass das Gerät PoE-konform ist und das Gesamt-PoE-Budget nicht überschritten wird. Überprüfen Sie die PoE-LED am Anschluss, versuchen Sie ein anderes Kabel und vergewissern Sie sich, dass der Switch eingeschaltet ist. Wenn die Probleme weiterhin bestehen, wenden Sie sich an den D-Link-Support.

BEDIENUNGSANLEITUNG DGS-1008P D-LINK

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

GUÍA DE INSTALACIÓN

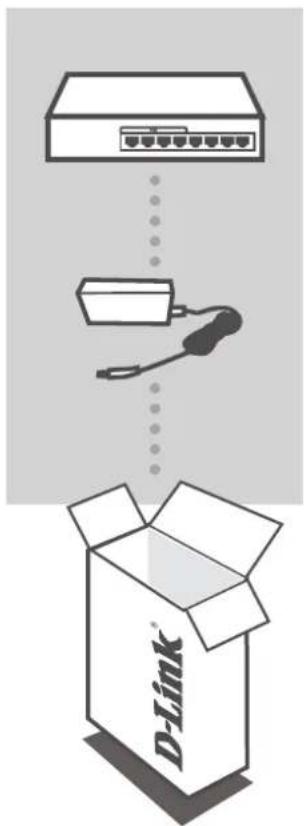

Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie sich bitte an Ihren Fachhändler.

Warnung: Die Verwendung eines Stromadapters/Netzteils mit einer unterschiedlichen Spannung verursacht Schäden. In diesem Falle erlischt der Garantieanspruch für dieses Produkt.

Das komplette Handbuch zum Produkt finden Sie im Web auf ftp.dlink.eu/Manuals/DGS-1008P_Manual.pdf

EINFÜHRUNG

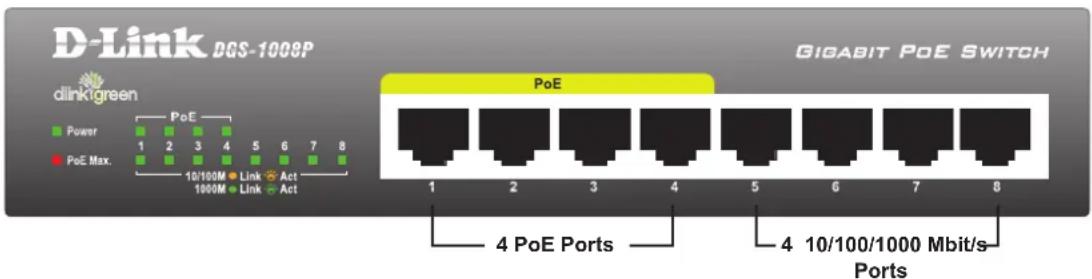

Bei dem D-Link DGS-1008P handelt es sich um einen Gigabit PoE Unmanaged Switch, der fähig ist, Power over Ethernet (PoE) Geräte, wie Netzwerkkameras, mit Strom zu versorgen. Der DGS-1008P besitzt 8 Ports mit 10/100/1000 MBit/s, wobei 4 PoE Ports (Ports 1 bis 4) ideal für den Heimbereich und kleine Geschäftsbereiche mit limitierten Budgets sind.

EINRICHTUNG DES PRODUKTS

VOR EINRICHTUNG DES DGS-1008P

Führen Sie die folgenden Schritte zum Einrichten des Switch aus:

1. Installieren Sie den DGS-1008P an einem kühlen und trockenen Ort. Akzeptable Betriebstemperatur- und Feuchtigkeitsbereichswerte finden Sie unter den technischen Angaben.
2. Installieren Sie den Switch an einem Ort, an dem das Gerät keinen starken elektromagnetischen Strahlungen, Vibrationen, Staub und direktem Sonnenlicht ausgesetzt ist.
3. Lassen Sie mindestens 10 cm Platz an der linken und rechten Seite des Switch, um Luftbewegung zu gewährleisten.
4. Nehmen Sie eine Sichtprüfung der Stromeingangsbuchse vor und vergewissern Sie sich, dass sie sicher mit dem Netzteil verbunden ist.

Stellen Sie keine weiteren Geräte auf den Switch.

VERBINDUNG DES DGS-1008P MIT IHREM NETZWERK

A. STROM

Schließen Sie das Wechselstromkabel an eine Wandsteckdose an und stecken Sie das andere Kabelende des Netzteils (Gleichstrom) in die Stromeingangsbuchse des DGS-1008P. Die LED-Betriebsanzeige (oder Stromanzeige) leuchtet auf. Das zeigt, dass das Gerät erfolgreich eingeschaltet ist.

B. PoE-PORTS (PORTS 1 - 4)

Die PoE-Ports können bis zu 15,4 Watt liefern, ein PoE-Gesamtbudget von 52 Watt. Das erlaubt Benutzern den Anschluss eines IEEE 802.3af konformen Geräts an den DGS-1008P.

C. GIGABIT PORTS (PORTS 1 - 8)

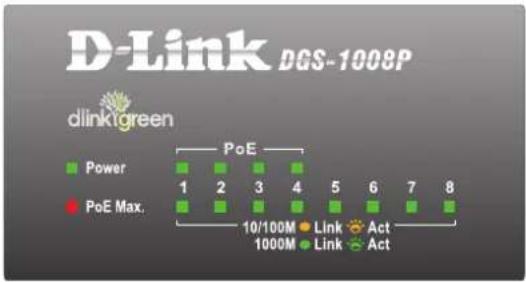

Diese Ports bieten Netzwerkgeschwindigkeiten von entweder 10 Mbit/s, 100 Mbit/s oder 1000 Mbit/s und können in Halb- und Vollduplex Übertragungsmodi betrieben werden. Sie unterstützen darüber hinaus auch automatisches MDI/MDIX-Crossover, was die Verwendung von Crossover-Kabel oder Uplink-Ports unnötig macht. Jeder Port kann direkt an einen Server, Hub, Router oder Switch mithilfe eines gewöhnlichen Straight-Through Twisted-Pair Ethernet-Kabels angeschlossen werden.

Über die LED-Anzeigen können Sie jedes potentielle Problem mit dem Switch, der Verbindung oder mit angeschlossenen Geräten überwachen, diagnostizieren und eventuell beheben.

LED Farbe Status	Beschreibung
Strom/Betrieb	Grün Leuchtet durchgehend		Strom ein
Link/Act/Speed	Grün Leuchtet durchgehend		Sichere Verbindung zu einem 1000 Mbit/s Ethernet-Gerät.
	Gelb Leuchtet durchgehend		Sichere Verbindung zu einem 10/100 Mbit/s Ethernet-Gerät.

FEHLERBEHEBUNG

EINRICHTUNGS- UND KONFIGURATIONSPROBLEME

1. WAS SOLLTE ICH TUN, WENN DIE BETRIEBSANZEIGE-LED NICHT AUFLEUCHTET?

• Stellen Sie sicher, dass das Netzteil (Stromadapter) korrekt an eine Wandsteckdose und das andere Ende des Kabels auf der Rückseite des Geräts fest angeschlossen ist.
• Vergewissern Sie sich, dass der Ein-/Aus-Schalter in der Position "on" (Ein) ist.

2. WAS SOLL ICH TUN, WENN EIN ANGESCHLOSSENEES GERÄT NICHT ERKANNT WIRD?

- Vergewissern Sie sich, dass die Port LED leuchtet oder blinkt. Ist das nicht der Fall, verwenden Sie ein neues LAN-Kabel.

3. WAS SOLL ICH TUN, WENN EIN POE-GERÄT NICHT VON DEM DGS-1008P MIT STROM VERSORGT WIRD?

- Stellen Sie zunächst sicher, dass das PoE-Gerät an einen der vier PoE-fähigen Ports (1 bis 4) angeschlossen ist und die angeschlossenen PoE-Geräte nicht die innerhalb des Systems zugewiesene verfügbare elektrische Leistung von 52 W überschreiten.

TECHNISCHE UNTERSTÜTZUNG

Deutschland: Web: http://www.dlink.de

Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

Österreich: Web: http://www.dlink.at

Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

Schweiz: Web: http://www.dlink.ch

Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr

* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.
