Typ produktu	Síťový přepínač (Switch)
Model	DES-1008D
Značka	D-Link
Počet portů	8
Typ portu	10/100 Mbit/s Auto-negociace
MAC adresní tabulka	1K záznamů
Materiál pouzdra	Kov
Rozměry (Š x H x V)	130 mm x 56 mm x 26 mm
Hmotnost	0,15 kg
Napájení	5 V DC, 1 A (externí napájecí zdroj)
Spotřeba energie	Max. 3,5 W
Provozní teplota	0 °C až 40 °C
Skladovací teplota	-10 °C až 70 °C
Vlhkost vzduchu (provoz)	10 % až 90 % (nekondenzující)
Certifikace EMC	CE, FCC
Typ přepínače	Nespravovaný
LED indikátory	Napájení, Link/Act na port
Montáž	Stůl nebo nástěnná montáž
Obsah balení	Přepínač, napájecí zdroj, návod k obsluze
Záruka	3 roky
Čištění	Otřete suchým hadříkem nepouštějícím vlákna
Bezpečnostní pokyny	Pouze do interiéru; chraňte před vlhkostí; napájecí zdroj používejte pouze v suchu
Opravitelnost	Žádné uživatelem vyměnitelné díly; obraťte se na zákaznický servis

Často kladené otázky - DES-1008D D-LINK

Jak zapojím D-Link DES-1008D?

Připojte napájecí zdroj k přepínači a zapojte do zásuvky. Poté připojte svá síťová zařízení (např. počítač, router) ethernetovými kabely do portů.

Co znamenají LED diody na přepínači?

LED napájení svítí zeleně, když je přepínač zapnutý. LED Link/Act svítí zeleně při aktivním připojení a bliká při datovém provozu.

Mohu přepínač namontovat na zeď?

Ano, DES-1008D má montážní očka pro upevnění na zeď. Použijte vhodné šrouby a hmoždinky.

Jaké kabely jsou potřeba k připojení?

Používají se standardní ethernetové kabely (Cat5 nebo vyšší) s konektory RJ45.

Podporuje přepínač gigabitové rychlosti?

Ne, DES-1008D podporuje pouze 10/100 Mbit/s (Fast Ethernet), nikoli Gigabit.

Musím instalovat ovladače?

Ne, přepínač je Plug-and-Play a nevyžaduje žádné ovladače.

Jaká je maximální délka kabelu?

Maximální délka kabelu pro Ethernet je 100 metrů (328 stop).

Mohu přepínač připojit k routeru?

Ano, jednoduše připojte jeden z portů k volnému LAN portu vašeho routeru.

Co dělat, když se nepodaří navázat spojení?

Zkontrolujte kabely, zda LED diody svítí, a restartujte přepínač a připojená zařízení.

Jak vyčistím přepínač?

Vytáhněte napájecí kabel a otřete pouzdro suchým hadříkem nepouštějícím vlákna. Nepoužívejte žádné kapaliny.

NÁVOD K OBSLUZE DES-1008D D-LINK

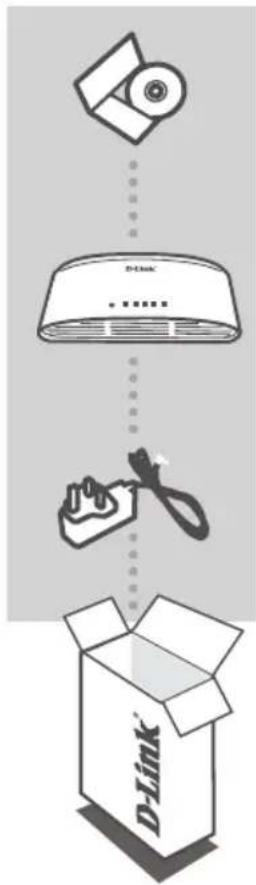

Pokud některá z uvedených položek v balení chybí, kontaktujte prosím svého prodejce.

NASTAVENÍ PRODUKTU

Zapojte napájecí adaptér do neobsazené elektrické zásuvky, poté zapojte druhý konec kabelu napájecího adaptéru do napájecího konektoru přepínače DES-1005D/DES-1008D. Rozsvítí se LED napájení, která potvrzuje, že je zařízení správně napájeno.

Do 5 portů na přepínači DES-1005D nebo 8 portů na přepínači DES-1008D zapojte svá síťová zařízení pomocí kabelů LAN.

POUŽÍVÁNÍ LED

Po prvním připojení napájecího adaptéru k přepínači DES-1005D/DES-1008D kontrolky LED zablikají, což znamená, že přepínač je připraven k připojování zařízení. Po zapojení zařízení se rozsvítí LED příslušného portu. Blikající LED indikuje aktivní připojení 10/100 Mbit/s.

ŘEŠENÍ PROBLÉMŮ

PROBLÉMY S INSTALACÍ A KONFIGURACÍ

1. CO DĚLAT, KDYŽ NESVÍTÍ LED POWER?

Zkontrolujte, zda je napájecí adaptér správně zapojen do zásuvky a do konektoru na zadní straně DES-1005D/DES-1008D.

1. CO DĚLAT, KDYŽ NENÍ ROZPOZNÁNO PŘIPOJENÉ ZAŘÍZENÍ?

Nejprve zkontrolujte, zda poblikává LED Port. Pokud LED Port nesvítí, zkuste zařízení připojit jiným kabelem LAN.

TECHNICKÁ PODPORA

Web: http://www.dlink.cz/suppport/

E-mail: [e-mail]

Telefon: [phone]

Telefonická podpora je v provozu: PO- PÁ od 08.00 do 17.00

Pevná linka 1,78 CZK/min - mobil 5.40 CZK/min
