DES-1008D - Διακόπτης δικτύου D-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διακόπτης δικτύου (Switch)
Μοντέλο	DES-1008D
Μάρκα	D-Link
Αριθμός θυρών	8
Τύπος θύρας	10/100 Mbit/s Αυτοδιαπραγμάτευση
Πίνακας διευθύνσεων MAC	1K εγγραφές
Υλικό περιβλήματος	Μέταλλο
Διαστάσεις (Π x Β x Υ)	130 mm x 56 mm x 26 mm
Βάρος	0,15 kg
Τροφοδοσία	5 V DC, 1 A (εξωτερικό τροφοδοτικό)
Κατανάλωση ισχύος	Μέγ. 3,5 W
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Θερμοκρασία αποθήκευσης	-10 °C έως 70 °C
Υγρασία (λειτουργία)	10 % έως 90 % (μη συμπυκνώσιμη)
Πιστοποίηση EMV	CE, FCC
Τύπος διακόπτη	Αδιαχείριστο
Ενδείξεις LED	Τροφοδοσία, Link/Act ανά θύρα
Τοποθέτηση	Τοποθέτηση σε τραπέζι ή τοίχο
Περιεχόμενα συσκευασίας	Διακόπτης, τροφοδοτικό, εγχειρίδιο χρήσης
Εγγύηση	3 χρόνια
Καθαρισμός	Καθαρίζετε με ένα στεγνό, πανί που δεν αφήνει χνούδι
Οδηγίες ασφαλείας	Μόνο σε εσωτερικούς χώρους. Προστατέψτε από υγρασία. Χρησιμοποιείτε το τροφοδοτικό μόνο σε στεγνό περιβάλλον.
Δυνατότητα επισκευής	Κανένα ανταλλακτικό που μπορεί να αντικατασταθεί από το χρήστη. Απευθυνθείτε στην εξυπηρέτηση πελατών.

Συχνές ερωτήσεις - DES-1008D D-LINK

Πώς συνδέω τον D-Link DES-1008D;

Συνδέστε το τροφοδοτικό με το διακόπτη και βάλτε το σε μια πρίζα. Στη συνέχεια, συνδέστε τις συσκευές δικτύου σας (π.χ. υπολογιστές, δρομολογητές) με καλώδια Ethernet στις θύρες.

Τι σημαίνουν οι ενδείξεις LED στο διακόπτη;

Η LED τροφοδοσίας ανάβει πράσινο όταν ο διακόπτης είναι ενεργοποιημένος. Οι LED Link/Act ανάβουν πράσινο όταν υπάρχει ενεργή σύνδεση και αναβοσβήνουν κατά τη μετάδοση δεδομένων.

Μπορώ να τοποθετήσω το διακόπτη στον τοίχο;

Ναι, ο DES-1008D έχει οπές στερέωσης για τοίχο. Χρησιμοποιήστε κατάλληλες βίδες και ούπα.

Ποια καλώδια χρειάζονται για τη σύνδεση;

Χρησιμοποιούνται τυπικά καλώδια Ethernet (Cat5 ή ανώτερα) με βύσματα RJ45.

Υποστηρίζει ο διακόπτης ταχύτητες Gigabit;

Όχι, ο DES-1008D υποστηρίζει μόνο 10/100 Mbit/s (Fast Ethernet), όχι Gigabit.

Πρέπει να εγκαταστήσω προγράμματα οδήγησης;

Όχι, ο διακόπτης είναι Plug-and-Play και δεν απαιτεί προγράμματα οδήγησης.

Ποιο είναι το μέγιστο μήκος καλωδίου;

Το μέγιστο μήκος καλωδίου για Ethernet είναι 100 μέτρα (328 πόδια).

Μπορώ να συνδέσω το διακόπτη με ένα δρομολογητή;

Ναι, απλά συνδέστε μία από τις θύρες με μια ελεύθερη θύρα LAN του δρομολογητή σας.

Τι να κάνω αν δεν δημιουργηθεί σύνδεση;

Ελέγξτε τα καλώδια, αν ανάβουν οι LED, και επανεκκινήστε το διακόπτη και τις συνδεδεμένες συσκευές.

Πώς καθαρίζω το διακόπτη;

Αποσυνδέστε το τροφοδοτικό και καθαρίστε το περίβλημα με ένα στεγνό, πανί που δεν αφήνει χνούδι. Μη χρησιμοποιείτε υγρά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DES-1008D D-LINK

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΟ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

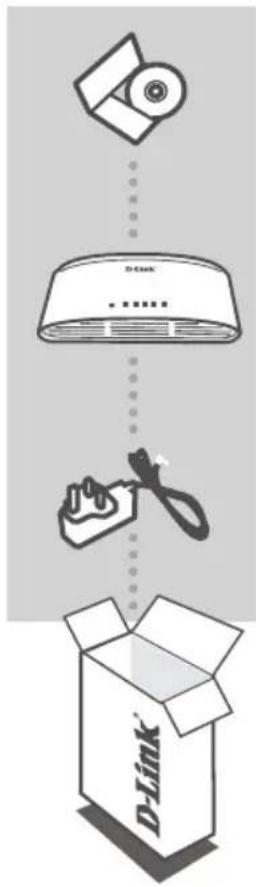

CONTENTS OF PACKAGING

CONTENTS

CD-ROM

ΜΕ ΤΕΚΜΗΡΙΩΣΗ ΠΡΟΪΟΝΤΟΣ

ΘΥΡΑ 5/8 10/100 Mbps ΔΙΑΚΟΠΤΗΣ ΓΡΗΓΟΡΟΥ ETHERNET

DES-1005D/DES-1008D

ΤΡΟΦΟΔΟΤΙΚΟ

Εάν κάποιο από αυτά τα αντικείμενα δεν υπάρχουν στη συσκευασία σας, επικοινωνήστε με τον μεταπωλητή σας.

ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΪΟΝΤΟΣ

ΡΥΘΜΙΣΗ ΔΙΑΚΟΠΤΗ

ΣΥΝΔΕΣΗ ΤΟΥ ΤΡΟΦΟΔΟΤΙΚΟΥ

Συνδέστε το τροφοδοτικο σε μια ελεύθερη επιτοίχια πρίζα, στη συνέχεια συνδέστε το άλλο άκρο του καλωδίου του τροφοδοτικού στη θύρα ισχύος του DES-1005D/DES-1008D. Η ένδειξη ισχύος LED θα ανάψει, επιβεβαιώνοντας ότι η συσκευή είναι επιτυχώς ενεργοποιημένη.

ΧΡΗΣΗ ΘΥΡΩΝ ΓΡΗΓΟΡΟΥ ETHERNET 10/100 Mbps

Χρησιμοποιήστε μία απο τις 5 θύρες στο DES-1005D ή τις 8 θύρες στο DES-1008D για τη σύνδεση των συσκευών δικτύου σας με ένα καλώδιο LAN.

Οι δείκτες LED θα αναβοσβήσουν όταν συνδεθεί για πρώτη φορά στο τροφοδοτικό το DES-1005D/DES-1008D, όταν δηλαδή ο διακόπτης θα είναι έτοιμος για τη σύνδεση συσκευών. Μετά τη σύνδεση σε μια συσκευή, θα ανάψει η αντίστοιχη θύρα LED. Μια ένδειξη LED που αναβοσβήνει δηλώνει μια ενεργή σύνδεση 10/100Mbps.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜΑΤΑ ΡΥΘΜΙΣΗΣ ΚΑΙ ΔΙΑΜΟΡΦΩΣΗΣ

1. TI ΓINETAI ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ Η ΕΝΔΕΙΚΤΙΚΗ ΛΥΧΝΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΔΕΝ ΕΙΝΑΙ ΑΝΑΜΜΕΝΗ;
   Ελέγξτε εάν ο προσαρμογές ισχύος είναι σωστά συνδεδεμένος σε μια επιτείχια πρίζα και στο πίσω τμήμα του DES-1005D/DES-1008D.

2. ΤΙ ΓΙΝΕΤΑΙ ΣΕ ΠΕΤΙΠΤΩΣΗ ΠΟΥ ΜΙΑ ΣΥΝΔΕΔΕΜΕΝΗ ΣΥΣΚΕΥΗ ΔΕΝ ΕΝΤΟΠΙΖΕΤΑΙ;

Πρώτον, ελέγξτε εάν το LED της θύρας αναβοσβήνει. Εάν το LED της θύρας δεν είναι φωτισμένο, προσπαθήστε να συνδέσετε τη συσκευή με χρήση ενός διαφορετικού καλωδίου LAN.

TEXNIK'H YΠΟΣΤΗΡΙΞΗ

Κεφαλληνίας 64, 11251 Αθήνα,

Τηλ: 210 86 11 114 (Δευτέρα- Παρασκευή 09:00-17:00)

Φαξ: 210 8611114

SADRŽAJ PAKIRANJA

SADRŽAJ

CD-ROM

S DOKUMENTACIJOM PROIZVODA

5/8-PORTNI 10/100 Mbps FAST ETHERNET PREKLOPNIK

DES-1005D/DES-1008D

STRUJNI ADAPTER
