DES-1005P - Διακόπτης δικτύου D-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διακόπτης δικτύου (Switch)
Μοντέλο	DES-1005P
Μάρκα	D-Link
Αριθμός θυρών	5
Ταχύτητα θυρών	10/100 Mbit/s (Fast Ethernet)
Τροφοδοσία	Εξωτερικό τροφοδοτικό (τοποθετείται σε πρίζα)
Διαστάσεις (περίπου)	120 mm x 90 mm x 30 mm
Βάρος (περίπου)	0,3 kg
Ενδείξεις LED	Τροφοδοσία, Σύνδεση/Δραστηριότητα ανά θύρα
Υποστηριζόμενα καλώδια	Cat5e ή καλύτερα
Plug & Play	Ναι, δεν απαιτείται διαμόρφωση
Υλικό περιβλήματος	Πλαστικό
Θερμοκρασία λειτουργίας	0 °C έως 40 °C
Θερμοκρασία αποθήκευσης	-10 °C έως 70 °C
Υγρασία (κατά τη λειτουργία)	10% έως 90% (χωρίς συμπύκνωση)
Καθαρισμός	Καθαρίστε με στεγνό πανί, χωρίς υγρά
Οδηγίες ασφαλείας	Μόνο σε εσωτερικούς χώρους, προστατέψτε από υγρασία
Ανταλλακτικά	Διατίθεται τροφοδοτικό ως ανταλλακτικό
Δυνατότητα επισκευής	Κανένα εξάρτημα που επισκευάζεται από τον χρήστη
Εγγύηση	Τυπική 2 χρόνια (ανάλογα με τη χώρα)

Συχνές ερωτήσεις - DES-1005P D-LINK

Γιατί δεν ανάβει η LED λειτουργίας;

Βεβαιωθείτε ότι το εξωτερικό τροφοδοτικό είναι σωστά συνδεδεμένο σε μια πρίζα και στη θύρα εισόδου τροφοδοσίας του διακόπτη.

Πώς συνδέω συσκευές στον διακόπτη;

Χρησιμοποιήστε ένα καλώδιο δικτύου για να συνδέσετε τις συσκευές δικτύου σας (π.χ. υπολογιστές, δρομολογητές) σε μία από τις 5 θύρες Fast Ethernet.

Πώς αναγνωρίζω αν υπάρχει ενεργή σύνδεση;

Η αντίστοιχη LED θύρας ανάβει και αναβοσβήνει κατά την ενεργή μεταφορά δεδομένων. Αυτό υποδεικνύει μια λειτουργική σύνδεση 10/100 Mbit/s.

Ο διακόπτης δεν αναγνωρίζει μια συνδεδεμένη συσκευή. Τι να κάνω;

Ελέγξτε αν η LED θύρας ανάβει. Αν όχι, αντικαταστήστε το καλώδιο δικτύου ή δοκιμάστε άλλη θύρα.

Χρειάζεται να διαμορφώσω τον διακόπτη;

Όχι, ο διακόπτης είναι Plug & Play. Μετά τη σύνδεση του τροφοδοτικού και των συσκευών, είναι άμεσα έτοιμος για λειτουργία. Δεν απαιτείται λογισμικό ή διαμόρφωση.

Μπορώ να συνδέσω τον διακόπτη και σε δρομολογητή;

Ναι, συνδέστε μία από τις θύρες με έναν δρομολογητή ή άλλον διακόπτη για να επεκτείνετε το δίκτυο. Χρησιμοποιήστε ένα κανονικό καλώδιο δικτύου.

Ποιο είναι το μέγιστο μήκος καλωδίου;

Για Fast Ethernet (100Base-TX), το μέγιστο μήκος καλωδίου είναι 100 μέτρα (Cat5e ή καλύτερα).

Πώς καθαρίζω τον διακόπτη;

Καθαρίστε το περίβλημα με ένα στεγνό, χωρίς χνούδι πανί. Μη χρησιμοποιείτε υγρά ή καθαριστικά.

Ποιες οδηγίες ασφαλείας πρέπει να ακολουθώ;

Λειτουργήστε τον διακόπτη μόνο σε εσωτερικούς χώρους και προστατέψτε τον από υγρασία και άμεση ηλιακή ακτινοβολία. Κατά τη διάρκεια καταιγίδας, αποσυνδέστε το φις τροφοδοσίας.

Λαμβάνω τεχνική υποστήριξη;

Ναι, επικοινωνήστε με τη γραμμή υποστήριξης της D-Link στη χώρα σας. Γερμανία: [phone], Αυστρία: [phone], Ελβετία: [phone].

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DES-1005P D-LINK

ΟΔΗΓΟΣ ΓΡΗΓΟΡΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΤΟ

VODIČ ZA BRZU INSTALACIJU

KRATKA NAVODILA ZA UPORABO

GHID DE INSTALARE RAPIDĂ

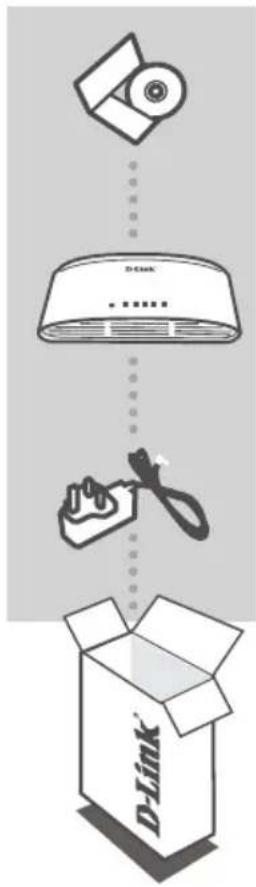

CONTENTS OF PACKAGING

CONTENTS

CD-ROM

ΜΕ ΤΕΚΜΗΡΙΩΣΗ ΠΡΟΪΟΝΤΟΣ

ΘΥΡΑ 5/8 10/100 Mbps ΔΙΑΚΟΠΤΗΣ ΓΡΗΓΟΡΟΥ ETHERNET

DES-1005D/DES-1008D

ΤΡΟΦΟΔΟΤΙΚΟ

Εάν κάποιο από αυτά τα αντικείμενα δεν υπάρχουν στη συσκευασία σας, επικοινωνήστε με τον μεταπωλητή σας.

ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΪΟΝΤΟΣ

ΡΥΘΜΙΣΗ ΔΙΑΚΟΠΤΗ

ΣΥΝΔΕΣΗ ΤΟΥ ΤΡΟΦΟΔΟΤΙΚΟΥ

Συνδέστε το τροφοδοτικο σε μια ελεύθερη επιτοίχια πρίζα, στη συνέχεια συνδέστε το άλλο άκρο του καλωδίου του τροφοδοτικού στη θύρα ισχύος του DES-1005D/DES-1008D. Η ένδειξη ισχύος LED θα ανάψει, επιβεβαιώνοντας ότι η συσκευή είναι επιτυχώς ενεργοποιημένη.

ΧΡΗΣΗ ΘΥΡΩΝ ΓΡΗΓΟΡΟΥ ETHERNET 10/100 Mbps

Χρησιμοποιήστε μία απο τις 5 θύρες στο DES-1005D ή τις 8 θύρες στο DES-1008D για τη σύνδεση των συσκευών δικτύου σας με ένα καλώδιο LAN.

Οι δείκτες LED θα αναβοσβήσουν όταν συνδεθεί για πρώτη φορά στο τροφοδοτικό το DES-1005D/DES-1008D, όταν δηλαδή ο διακόπτης θα είναι έτοιμος για τη σύνδεση συσκευών. Μετά τη σύνδεση σε μια συσκευή, θα ανάψει η αντίστοιχη θύρα LED. Μια ένδειξη LED που αναβοσβήνει δηλώνει μια ενεργή σύνδεση 10/100Mbps.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜΑΤΑ ΡΥΘΜΙΣΗΣ ΚΑΙ ΔΙΑΜΟΡΦΩΣΗΣ

1. TI ΓINETAI ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ Η ΕΝΔΕΙΚΤΙΚΗ ΛΥΧΝΙΑ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΔΕΝ ΕΙΝΑΙ ΑΝΑΜΜΕΝΗ;
   Ελέγξτε εάν ο προσαρμογές ισχύος είναι σωστά συνδεδεμένος σε μια επιτείχια πρίζα και στο πίσω τμήμα του DES-1005D/DES-1008D.

2. ΤΙ ΓΙΝΕΤΑΙ ΣΕ ΠΕΤΙΠΤΩΣΗ ΠΟΥ ΜΙΑ ΣΥΝΔΕΔΕΜΕΝΗ ΣΥΣΚΕΥΗ ΔΕΝ ΕΝΤΟΠΙΖΕΤΑΙ;

Πρώτον, ελέγξτε εάν το LED της θύρας αναβοσβήνει. Εάν το LED της θύρας δεν είναι φωτισμένο, προσπαθήστε να συνδέσετε τη συσκευή με χρήση ενός διαφορετικού καλωδίου LAN.

TEXNIK'H YΠΟΣΤΗΡΙΞΗ

Κεφαλληνίας 64, 11251 Αθήνα,

Τηλ: 210 86 11 114 (Δευτέρα- Παρασκευή 09:00-17:00)

Φαξ: 210 8611114

SADRŽAJ PAKIRANJA

SADRŽAJ

CD-ROM

S DOKUMENTACIJOM PROIZVODA

5/8-PORTNI 10/100 Mbps FAST ETHERNET PREKLOPNIK

DES-1005D/DES-1008D

STRUJNI ADAPTER
