Tuotetyyppi	Verkkokytkin (kytkin)
Malli	DES-1005P
Merkki	D-Link
Porttien määrä	5
Porttinopeus	10/100 Mbit/s (Fast Ethernet)
Virransyöttö	Pistokevirtalähde (ulkoinen)
Mitat (n.)	120 mm x 90 mm x 30 mm
Paino (n.)	0,3 kg
LED-merkkivalot	Virta, linkki/aktiivisuus per portti
Tuetut kaapelit	Cat5e tai parempi
Plug & Play	Kyllä, konfigurointia ei tarvita
Kotelomateriaali	Muovi
Käyttölämpötila	0 °C – 40 °C
Säilytyslämpötila	-10 °C – 70 °C
Ilmankosteus (käytössä)	10 % – 90 % (ei tiivistyvä)
Puhdistus	Puhdista kuivalla liinalla, ei nesteitä
Turvallisuusohjeet	Vain sisätiloissa, suojaa kosteudelta
Varaosat	Virtalähde saatavana varaosana
Korjattavuus	Ei käyttäjän korjattavia osia
Takuu	Vakio 2 vuotta (maakohtainen)

Usein kysytyt kysymykset - DES-1005P D-LINK

Miksi käyttö-LED ei pala?

Varmista, että pistokevirtalähde on kytketty oikein pistorasiaan ja kytkimen virtatuloporttiin.

Kuinka liitän laitteita kytkimeen?

Käytä verkkokaapelia liittääksesi verkkolaitteesi (esim. tietokoneet, reititin) johonkin 5 Fast Ethernet -portista.

Mistä tiedän, onko aktiivinen yhteys olemassa?

Vastaava portti-LED syttyy ja vilkkuu aktiivisen tiedonsiirron aikana. Tämä osoittaa toimivan 10/100 Mbit/s-yhteyden.

Kytkin ei tunnista kytkettyä laitetta. Mitä tehdä?

Tarkista, palaako portti-LED. Jos ei, vaihda verkkokaapeli tai kokeile toista porttia.

Täytyykö minun konfiguroida kytkin?

Ei, kytkin on Plug & Play. Kun virtalähde ja laitteet on kytketty, se on heti käyttövalmis. Ohjelmistoa tai konfigurointia ei tarvita.

Voinko liittää kytkimen myös reitittimeen?

Kyllä, liitä yksi porteista reitittimeen tai toiseen kytkimeen laajentaaksesi verkkoa. Käytä tavallista verkkokaapelia.

Mikä on kaapelin maksimipituus?

Fast Ethernet (100Base-TX):n maksimikaapelipituus on 100 metriä (Cat5e tai parempi).

Kuinka puhdistan kytkimen?

Puhdista kotelo kuivalla, nukkaamattomalla liinalla. Älä käytä nesteitä tai puhdistusaineita.

Mitä turvallisuusohjeita minun tulee noudattaa?

Käytä kytkintä vain sisätiloissa ja suojaa se kosteudelta ja suoralta auringonvalolta. Irrota virtajohto ukkosella.

Saanko teknistä tukea?

Kyllä, ota yhteyttä maasi D-Link-palvelulinjaan. Saksa: [phone], Itävalta: [phone], Sveitsi: [phone].

KÄYTTÖOHJE DES-1005P D-LINK

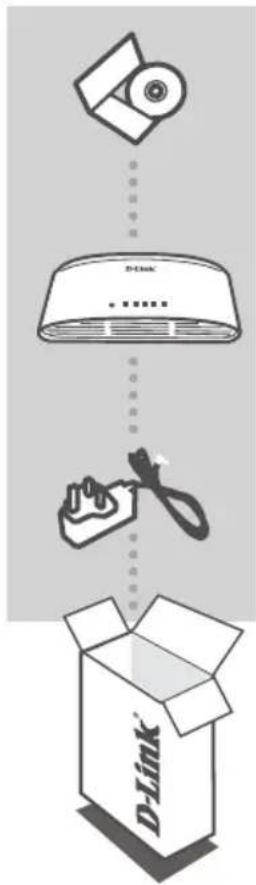

Jos jokin näistä osista puuttuu pakkauksesta, ota yhteyttä myyjään.

TUOTTEEN ASENNUS

KYTKIMEN ASENTAMINEN

Kytke virtasovitin vapaaseen pistorasiaan ja kytke sitten sovittimen kaapelin toinen pää DES-1005D/DES-1008D:n virtaliittimeen. Virran LED-merkkivalo syttyy sen merkiksi, että laitteeseen on kytketty virta.

Kytke verkkolaitteesi LAN-kaapelilla yhteen DES-1005D:n 5 portista tai DES-1008D:n 8 portista.

LED-merkkivalot välähtävät, kun DES-1005D/DES-1008D kytketään ensimmäisen kerran virtasovittimeen sen merkiksi, että kytkin on valmis laitteiden kytkemiseen. Kun laite kytketään, vastaavan portin LED-valo syttyy. Välkkyvä LED-valo osoittaa, että 10/100Mbps:n yhteys on aktiivinen.

ONGELMATILANTEET

ASENNUS- JA ASETUSONGELMAT

1. MITÄ TEHDÄ, JOS VIRRAN MERKKIVALO EI SYTY?

Tarkista, että virtasovitin on liitetty oikein pistorasiaan ja DES-1005D/DES-1008D:hen.

2. MITÄ TEHDÄ, JOS KYTKETTYÄ LAITETTA EI TUNNISTETA?

Tarkista ensin, että portin merkkivalo vilkkuu. Jos portin merkkivalo ei pala, yritä kytkeä laite käyttämällä toista LAN-kaapelia.

TEKNISTÄ TUKEA ASIAKKAILLE SUOMESSA

Internetin kautta : http://www.dlink.fi

Arkisin klo. 9 - 21

numerosta : 06001 5557
