Tuotetyyppi	Verkkokytkin
Malli	DES-1008D
Merkki	D-Link
Porttien määrä	8
Porttityyppi	10/100 Mbit/s automaattinen neuvottelu
MAC-osoitetaulukko	1K merkintää
Kotelon materiaali	Metalli
Mitat (L x S x K)	130 mm x 56 mm x 26 mm
Paino	0,15 kg
Virransyöttö	5 V DC, 1 A (ulkoinen virtalähde)
Virrankulutus	Maks. 3,5 W
Käyttölämpötila	0 °C - 40 °C
Säilytyslämpötila	-10 °C - 70 °C
Kosteus (käyttö)	10 % - 90 % (ei kondensoiva)
EMC-sertifiointi	CE, FCC
Kytkintyyppi	Hallitsematon
LED-merkkivalot	Power, Link/Act per portti
Asennus	Pöytä- tai seinäasennettava
Toimitussisältö	Kytkin, virtalähde, käyttöohje
Takuu	3 vuotta
Puhdistus	Puhdista kuivalla, nukkaamattomalla liinalla
Turvallisuusohjeet	Vain sisäkäyttöön; suojaa kosteudelta; käytä virtalähdettä vain kuivassa tilassa
Korjattavuus	Ei käyttäjän vaihdettavia osia; ota yhteys asiakaspalveluun

Usein kysytyt kysymykset - DES-1008D D-LINK

Kuinka liitän D-Link DES-1008D:n?

Yhdistä virtalähde kytkimeen ja kytke se pistorasiaan. Liitä sitten verkkolaitteesi (esim. tietokone, reititin) Ethernet-kaapeleilla portteihin.

Mitä kytkimen LEDit tarkoittavat?

Power-LED palaa vihreänä, kun kytkin on päällä. Link/Act-LEDit palavat vihreänä, kun yhteys on aktiivinen, ja vilkkuvat dataliikenteen aikana.

Voinko asentaa kytkimen seinälle?

Kyllä, DES-1008D:ssä on asennuslenkit seinäkiinnitystä varten. Käytä sopivia ruuveja ja tulppia.

Mitä kaapeleita tarvitaan liittämiseen?

Käytetään standardi Ethernet-kaapeleita (Cat5 tai uudempi) RJ45-liittimillä.

Tukeeko kytkin Gigabit-nopeuksia?

Ei, DES-1008D tukee vain 10/100 Mbit/s (Fast Ethernet), ei Gigabittiä.

Täytyykö minun asentaa ajureita?

Ei, kytkin on Plug-and-Play eikä vaadi ajureita.

Mikä on kaapelin enimmäispituus?

Ethernet-kaapelin enimmäispituus on 100 metriä (328 jalkaa).

Voinko yhdistää kytkimen reitittimeen?

Kyllä, yhdistä vain yksi porteista reitittimesi vapaaseen LAN-porttiin.

Mitä tehdä, jos yhteyttä ei muodostu?

Tarkista kaapelit, palavatko LEDit, ja käynnistä kytkin ja liitetyt laitteet uudelleen.

Kuinka puhdistan kytkimen?

Irrota virtajohto ja puhdista kotelo kuivalla, nukkaamattomalla liinalla. Älä käytä nesteitä.

KÄYTTÖOHJE DES-1008D D-LINK

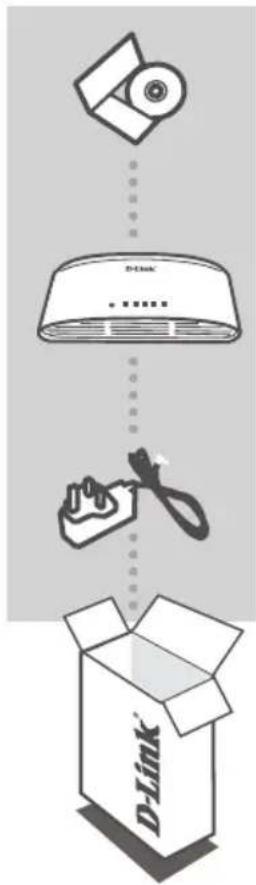

Jos jokin näistä osista puuttuu pakkauksesta, ota yhteyttä myyjään.

TUOTTEEN ASENNUS

KYTKIMEN ASENTAMINEN

Kytke virtasovitin vapaaseen pistorasiaan ja kytke sitten sovittimen kaapelin toinen pää DES-1005D/DES-1008D:n virtaliittimeen. Virran LED-merkkivalo syttyy sen merkiksi, että laitteeseen on kytketty virta.

Kytke verkkolaitteesi LAN-kaapelilla yhteen DES-1005D:n 5 portista tai DES-1008D:n 8 portista.

LED-merkkivalot välähtävät, kun DES-1005D/DES-1008D kytketään ensimmäisen kerran virtasovittimeen sen merkiksi, että kytkin on valmis laitteiden kytkemiseen. Kun laite kytketään, vastaavan portin LED-valo syttyy. Välkkyvä LED-valo osoittaa, että 10/100Mbps:n yhteys on aktiivinen.

ONGELMATILANTEET

ASENNUS- JA ASETUSONGELMAT

1. MITÄ TEHDÄ, JOS VIRRAN MERKKIVALO EI SYTY?

Tarkista, että virtasovitin on liitetty oikein pistorasiaan ja DES-1005D/DES-1008D:hen.

2. MITÄ TEHDÄ, JOS KYTKETTYÄ LAITETTA EI TUNNISTETA?

Tarkista ensin, että portin merkkivalo vilkkuu. Jos portin merkkivalo ei pala, yritä kytkeä laite käyttämällä toista LAN-kaapelia.

TEKNISTÄ TUKEA ASIAKKAILLE SUOMESSA

Internetin kautta : http://www.dlink.fi

Arkisin klo. 9 - 21

numerosta : 06001 5557
