DES-1008D - Switch di rete D-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete (Switch)
Modello	DES-1008D
Marca	D-Link
Numero di porte	8
Tipo di porta	10/100 Mbit/s Auto-Negotiation
Tabella degli indirizzi MAC	1K voci
Materiale della custodia	Metallo
Dimensioni (L x P x A)	130 mm x 56 mm x 26 mm
Peso	0,15 kg
Alimentazione	5 V CC, 1 A (alimentatore esterno)
Consumo energetico	Max 3,5 W
Temperatura operativa	da 0 °C a 40 °C
Temperatura di stoccaggio	da -10 °C a 70 °C
Umidità (operativa)	dal 10% al 90% (senza condensa)
Certificazione EMC	CE, FCC
Tipo di switch	Non gestito
Indicatori LED	Alimentazione, Link/Act per porta
Montaggio	Montabile su tavolo o a parete
Contenuto della confezione	Switch, alimentatore, manuale d'uso
Garanzia	3 anni
Pulizia	Pulire con un panno asciutto e privo di lanugine
Avvertenze di sicurezza	Solo per uso interno; proteggere dall'umidità; utilizzare l'alimentatore solo in ambiente asciutto
Riparabilità	Nessuna parte sostituibile dall'utente; contattare l'assistenza clienti

Domande frequenti - DES-1008D D-LINK

Come collego il D-Link DES-1008D?

Collegare l'alimentatore allo switch e inserirlo in una presa di corrente. Quindi collegare i dispositivi di rete (es. computer, router) alle porte utilizzando cavi Ethernet.

Cosa significano i LED sullo switch?

Il LED di alimentazione si accende verde quando lo switch è acceso. I LED Link/Act si accendono verdi in caso di connessione attiva e lampeggiano in presenza di traffico dati.

Posso montare lo switch a parete?

Sì, il DES-1008D dispone di occhielli per il montaggio a parete. Utilizzare viti e tasselli adeguati.

Quali cavi sono necessari per il collegamento?

Vengono utilizzati cavi Ethernet standard (Cat5 o superiore) con connettori RJ45.

Lo switch supporta velocità Gigabit?

No, il DES-1008D supporta solo 10/100 Mbit/s (Fast Ethernet), non Gigabit.

Devo installare driver?

No, lo switch è Plug-and-Play e non necessita di driver.

Qual è la lunghezza massima del cavo?

La lunghezza massima del cavo Ethernet è di 100 metri (328 piedi).

Posso collegare lo switch a un router?

Sì, collegare semplicemente una delle porte a una porta LAN libera del router.

Cosa fare se non viene stabilita alcuna connessione?

Controllare i cavi, verificare che i LED siano accesi e riavviare lo switch e i dispositivi collegati.

Come pulisco lo switch?

Scollegare l'alimentatore e pulire la custodia con un panno asciutto e privo di lanugine. Non utilizzare liquidi.

MANUALE UTENTE DES-1008D D-LINK

GUIDA DI INSTALLAZIONE

INSTALLATIEHANDLEIDING

INSTRUKCJA INSTALACJI

INSTALAČNÍ PŘÍRUČKA

TELEPÍTÉSI SEGÉDLET

INSTALLASJONSVEILEDNING

INSTALLATIONSVEJLEDNING

ASENNUSOPAS

INSTALLATIONSGUIDE

GUIA DE INSTALAÇÃO

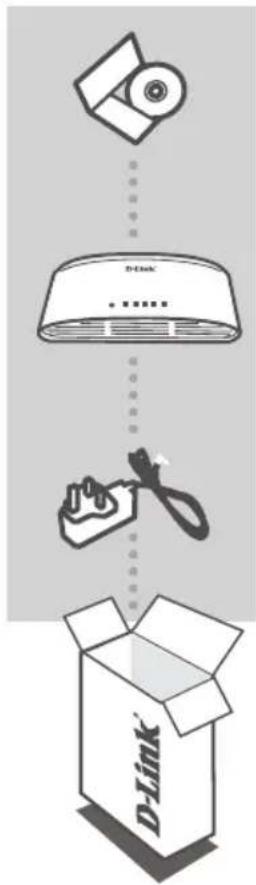

CONTENUTO DELLA CONFEZIONE

CONTENUTO

ITALIANO

CD-ROM

CON DOCUMENTAZIONE DEL PRODOTTO

SWITCH FAST ETHERNET 10/100 Mbps A 5/8 PORTE

DES-1005D/DES-1008D

ALIMENTATORE

Se uno di questi articoli non sono inclusi nella confezione, rivolgersi al rivenditore.

CONFIGURAZIONE DEL PRODOTTO

CONFIGURAZIONE DELLO SWITCH

Collegare un'estremità del cavo dell'alimentatore a una presa a muro libera, quindi collegare l'altra estremità alla porta di alimentazione dello switch DES-1005D/DES-1008D. Il LED di alimentazione si accenderà a confermare che il dispositivo è correttamente alimentato.

Utilizzare una delle cinque porte disponibili sul modello DES-1005D o delle otto porte disponibili sul modello DES-1008D per collegare i dispositivi di rete con un cavo LAN.

UTILIZZO DEGLI INDICATORI LED

Quando lo switch DES-1005D/DES-1008D viene collegato per la prima volta all'alimentatore, gli indicatori LED lampeggiano a indicare che è possibile collegare dispositivi allo switch. Dopo il collegamento di un dispositivo, il LED della porta corrispondente si illuminerà. Un LED lampeggiante indica una connessione 10/100 Mbps attiva.

RISOLUZIONE DEI PROBLEMI

PROBLEMI DI INSTALLAZIONE E CONFIGURAZIONE

1. CHE COSA È NECESSARIO FARE SE IL LED ALIMENTAZIONE NON È ACCESO?

Verificare che l'alimentatore sia correttamente collegato a una presa a muro e al retro del dispositivo DES-1005D/DES-1008D.

1. CHE COSA È NECESSARIO FARE SE UN DISPOSITIVO COLLEGATO NON VIENE RILEVATO?

In primo luogo, verificare che il LED porta lampeggi. Se il LED porta non è acceso, provare a utilizzare un altro cavo LAN per collegare il dispositivo.

SUPPORTO TECNICO

Supporto Tecnico dal lunedì al venerdì dalle ore 9.00 alle ore 19.00 con orario continuato

Telefono: 199400057

INHOUD VAN DE VERPAKKING

INHOUDSOPGAVE

CD-ROM

MET PRODUCTDOCUMENTATIE

5/8-POORT 10/100 Mbps FAST ETHERNET-SCHAKELAAR

DES-1005D/DES-1008D

STROOMADAPTER
