DES-1008D - Conmutador de red D-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador de red (Switch)
Modelo	DES-1008D
Marca	D-Link
Número de puertos	8
Tipo de puerto	10/100 Mbit/s Auto-Negociación
Tabla de direcciones MAC	1K entradas
Material de la carcasa	Metal
Dimensiones (An x Pr x Al)	130 mm x 56 mm x 26 mm
Peso	0,15 kg
Alimentación eléctrica	5 V CC, 1 A (fuente de alimentación externa)
Consumo de energía	Máx. 3,5 W
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	-10 °C a 70 °C
Humedad relativa (funcionamiento)	10 % a 90 % (sin condensación)
Certificación EMC	CE, FCC
Tipo de conmutador	No administrado
Indicadores LED	Power, Link/Act por puerto
Montaje	Montable en escritorio o pared
Contenido del paquete	Conmutador, fuente de alimentación, manual de instrucciones
Garantía	3 años
Limpieza	Limpiar con un paño seco y sin pelusa
Instrucciones de seguridad	Solo en interiores; proteger de la humedad; usar la fuente de alimentación solo en lugares secos
Reparabilidad	Sin piezas reemplazables por el usuario; contacte al servicio de atención al cliente

Preguntas frecuentes - DES-1008D D-LINK

¿Cómo conecto el D-Link DES-1008D?

Conecte la fuente de alimentación al conmutador y enchúfela a una toma de corriente. Luego conecte sus dispositivos de red (por ejemplo, computadoras, enrutadores) a los puertos con cables Ethernet.

¿Qué significan los LED del conmutador?

El LED de encendido se ilumina en verde cuando el conmutador está encendido. Los LED de Link/Act se iluminan en verde cuando hay una conexión activa y parpadean cuando hay tráfico de datos.

¿Puedo montar el conmutador en la pared?

Sí, el DES-1008D tiene ojales de montaje para fijación en pared. Utilice tornillos y tacos adecuados.

¿Qué cables se necesitan para la conexión?

Se utilizan cables Ethernet estándar (Cat5 o superior) con conectores RJ45.

¿El conmutador admite velocidades Gigabit?

No, el DES-1008D solo admite 10/100 Mbit/s (Fast Ethernet), no Gigabit.

¿Necesito instalar controladores?

No, el conmutador es Plug-and-Play y no necesita controladores.

¿Cuál es la longitud máxima del cable?

La longitud máxima del cable para Ethernet es de 100 metros (328 pies).

¿Puedo conectar el conmutador a un enrutador?

Sí, simplemente conecte uno de los puertos a un puerto LAN libre de su enrutador.

¿Qué hacer si no se establece conexión?

Verifique los cables, si los LED están encendidos, y reinicie el conmutador y los dispositivos conectados.

¿Cómo limpio el conmutador?

Desconecte el cable de alimentación y limpie la carcasa con un paño seco y sin pelusa. No use líquidos.

MANUAL DE USUARIO DES-1008D D-LINK

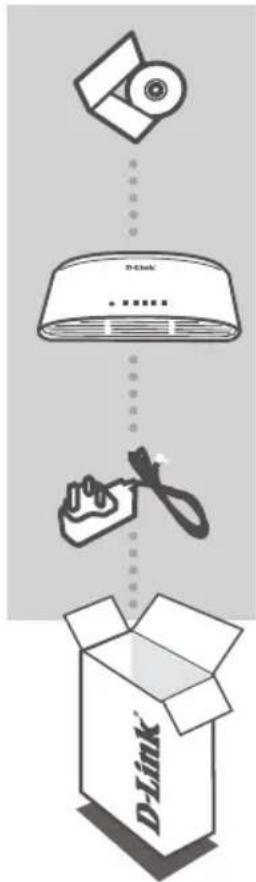

CONTENIDO DEL PAQUETE

CONTENIDO

CD-ROM

CON DOCUMENTACIÓN DEL PRODUCTO

5/8-PORT 10/100 Mbps FAST ETHERNET SWITCH

DES-1005D/DES-1008D

ADAPTADOR DE ALIMENTACIÓN

Si falta cualquiera de estos componentes del paquete, póngase en contacto con el proveedor.

CONFIGURACIÓN DEL PRODUCTO

CONFIGURACIÓN DEL CONMUTADOR

ESPAÑOL

CONEXIÓN DEL ADAPTADOR DE ALIMENTACIÓN

Enchufe el adaptador de alimentación en una toma de pared libre y, a continuación, enchufe el otro extremo del cable del adaptador de alimentación en el puerto de alimentación del DES-1005D/DES-1008D. El LED de alimentación se iluminará, confirmando que el dispositivo se ha encendido correctamente.

UTILIZACIÓN DE LOS PUERTOS ETHERNET DE ALTA VELOCIDAD DE 10/100 Mbps

Utilice uno de los 5 puertos del DES-1005D o de los 8 puertos del DES-1008D para conectar los dispositivos de red con un cable de LAN.

UTILIZACIÓN DE LOS INDICADORES LED

Los indicadores LED parpadearán cuando se conecta el DES-1005D/DES-1008D por primera vez al adaptador de alimentación, indicando que el conmutador está preparado para conectar los dispositivos. Después de enchufar un dispositivo, se iluminará el LED del puerto correspondiente. Un LED que parpadea indica una conexión de 10/100 Mbps activa.

SOLUCIÓN DE PROBLEMAS

PROBLEMAS DE INSTALACIÓN Y CONFIGURACIÓN

1. ¿QUÉ DEBE HACER SI EL LED DE ALIMENTACIÓN NO ESTÁ ENCENDIDO?

Compruebe que el adaptador de alimentación está conectado correctamente a una toma de pared y a la parte posterior del DES-1005D/DES-1008D.

1. ¿QUÉ DEBE HACER SI NO SE DETECTA UN DISPOSITIVO CONECTADO?

En primer lugar, compruebe si el LED del puerto está parpadeando. Si el LED del puerto no se ilumina, intente conectar el dispositivo utilizando un cable de LAN diferente.

ASISTENCIA TÉCNICA

http://www.dlink.es

Asistencia Técnica Telefónica de D-Link: [phone] 0,067 €/min

De Lunes a Viernes de 9:00 a 19:00
