GID18ASE0 - Mrazák BOSCH - Bezplatný návod k obsluze

Typ produktu	Skříňová mraznička
Značka	Bosch
Model	GID18ASE0
Klimatická třída	SN-ST (mírné až subtropické)
Mrazicí výkon	~20 kg/24 h
Výdrž při výpadku proudu	~20 h
Rozměry (V x Š x H)	185 x 60 x 65 cm
Čistá hmotnost	~70 kg
Elektrické napájení	220-240 V, 50 Hz
Energetická spotřeba	Třída A+ (odhad)
Hladina hluku	~42 dB
Chladivo	R600a
Hlavní funkce	Rychlé zmrazení, LED osvětlení, alarm otevřených dveří
Bezpečnost	Dětská pojistka, bezpečnost povrchů
Údržba a čištění	Čistěte měkkým hadříkem a mýdlovou vodou, ruční odmrazování
Náhradní díly	Těsnění dveří, panty, police, přihrádky na zmrazené potraviny
Opravitelnost	Součástí jsou pokyny pro výměnu těsnění, pantu, police, přihrádky

Často kladené otázky - GID18ASE0 BOSCH

Jak nainstalovat mou mrazničku Bosch GID18ASE0?

Umístěte spotřebič na dobře větrané místo, mimo přímé sluneční světlo a zdroje tepla. Dodržujte odstup alespoň 5 cm vzadu pro cirkulaci vzduchu. Zapojte do uzemněné zásuvky.

Jaká je ideální teplota mrazení?

Doporučená teplota je -18 °C. K nastavení teploty použijte ovládací tlačítko. Nižší teplota může zvýšit spotřebu energie.

Jak obrátit směr otevírání dveří?

Odpojte spotřebič. Odšroubujte horní a dolní pant, vyjměte dveře a poté panty namontujte na druhou stranu. Postupujte podle pokynů v návodu pro správnou montáž.

Jak odmrazit mrazničku?

Odpojte spotřebič a vyjměte všechny potraviny. Nechte dveře otevřené, dokud led neroztaje. Nikdy nepoužívejte ostré nástroje k škrábání ledu. Před opětovným zapnutím vyčistěte a osušte.

Co dělat v případě zvukového alarmu?

Alarm se spustí, pokud teplota překročí nastavenou mez. Zkontrolujte, zda jsou dveře řádně zavřené a zda nedošlo k výpadku proudu. Pokud alarm přetrvává, kontaktujte zákaznický servis.

Jak čistit těsnění dveří?

Použijte měkký vlhký hadřík s mýdlovou vodou. Poté důkladně osušte. Vyhněte se abrazivním prostředkům, protože by mohly poškodit těsnění.

Mohu si těsnění dveří vyměnit sám?

Ano, návod obsahuje podrobné pokyny. Vyjměte staré těsnění z drážky a poté vložte nové a pevně stiskněte. Ujistěte se, že drážka není poškozena.

Jak vyměnit pant dveří?

Odpojte spotřebič. Pomocí bit Torx TX20 odšroubujte šrouby pantů. Vyjměte dveře, poté pant. Namontujte nový pant v opačném pořadí. Pozor na těžkou váhu.

Proč moje mraznička vydává hluk?

Provozní zvuky (bublání, cvakání) jsou normální. Pokud je hluk neobvyklý, zkontrolujte, zda je spotřebič v rovině a zda se nic nedotýká kompresoru. V případě potřeby nahlédněte do návodu.

Kde sehnat náhradní díly pro můj model?

Originální náhradní díly jsou k dispozici u zákaznického servisu Bosch. Používejte pouze doporučené díly k zajištění bezpečnosti a funkčnosti.

NÁVOD K OBSLUZE GID18ASE0 BOSCH

Poznámky k opravě - Mraznička

i O tomto dokumentu 27

1.1 Duležité informace.... 27

1.1.1 Účel 27

1.2 Vysvětlení symbolů.... 27

1.2.1 Úroveň nebezpečí...... 27

1.2.2 Symboly nebezpečí 27

1.2.3 Struktura výstrah.... 28

1.2.4 Obecné symboly 28

Bezpečnost.... 29

2.1 Všeobecné bezpečnostní pokyny 29

2.1.1 Všechny domácí spotřebiče.... 29

Nástroje a pomůcky 30

Oprava.... 31

4.1 Výměna těsnění dvířek 31
4.1.1 Vyjmutí těsnění dvířek.... 31
4.1.2 Montáž těsnění dvířek 31
4.2 Výměna závěsu dvířek.... 34
4.2.1 Odstranění závěsu dvířek 34
4.2.2 Montáž závěsu dvířek 35
4.3 Výměna odkládací plochy 36
4.3.1 Vyjmutí odkládací plochy.... 36
4.3.2 Montáž odkládací plochy 36
4.4 Výměna zásobníku na zmrazené potraviny 37
4.4.1 Vyjmutí zásobníku na zmrazené potraviny.... 37
4.4.2 Montáž zásobníku na zmrazené potraviny 37

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpeči

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

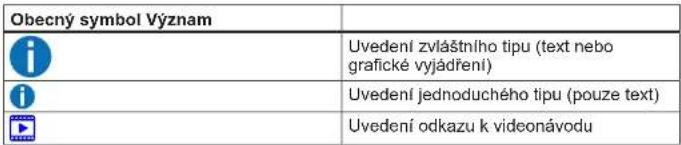

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Ochranná tkanina[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dviřka jsou otevřená.

4.1.1 Výjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

	Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.
	Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit.
	Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ► Odstranění dvířek spotřebiče odborník. ► Pro manipulaci se spotřebiče ► Použijte pouze vhodné nás

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.

4.2.1 Odstranění závěsu dvířek

1. 1. Vyšroubujte dva šrouby (1).

2. Uvolněte horní závěs (2).

3. Vysuňte dvířka s horním závěsem (3).

1. 1. Vyjměte dvířka (1).

2. Vyjměte horní závěs (2).

→ Horní závěs je vyjmutý.

Oprava

1. 1. Vyšroubujte dva šrouby (1).
2. Vyjměte spodní závěs (2).

Spodní závěs je vyjmutý.

4.2.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.3.1 Vyjmutí odkládací plochy

▶ Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.3.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.4.1 Vyjmuti zásobníku na zmrazené potraviny

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).
2. Vyjměte zásobník na zmrazené potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.4.2 Montáž zásobníku na zmrazené potraviny

▶ Montáž provedte v opačném sledu.

Tip til reparation - Fryser

i Om dette dokument.... 39

1.1 Vigtig information.... 39
1.1.1 Formäl 39

Poznámky k opravám - Mraznička

i O tomto dokumente.... 231

1.1 Dôležité informácie 231
1.1.1 Účel 231

1.2 Vysvetlenie symbolov 231

1.2.1 Úrovne nebezpečenstva.... 231

1.2.4 Všeobecné symboly 232

Bezpečnost'...... 233

2.1 Všeobecné bezpečnostné pokyny 233

2.1.1 Všetky domáce spotrebiče 233

4.2 Výmena závesu dvierok.... 238

4.2.1 Odoberanie závesu dvierok 238

4.2.2 Montáz závesu dvierok.... 239

4.4 Výmena nádoby na zmrazené potraviny 241

4.4.1 Odobratie nádoby na zmrazené potraviny.... 241

4.4.2 Montáž nádoby na zmrazené potraviny 241

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Úmrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elek- začiatkom opráv.

1.2.4 Všeobecné symboly

2021-03-10_9001628520 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 232 z 289

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

→ Horný záves je odobratý.

Oprava

4.2.2 Montáž závesu dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.4 Výmena nádoby na zmrazené potraviny

Požiadavka:

Nádoba na zmrazené potraviny je odobratá.

4.4.2 Montáž nádoby na zmrazené potraviny

- Pri montáži postupujte v opačnom poradí krokov demontáže.
