NÁVOD K OBSLUZE TB4DUALDOCKPD i-TEC

CZ Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.pro v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu: [e-mail]

Důležité upozornění ohledně 8K rozlišení: Dokovací stanice podporuje až 8K rozlišení (7680x4320/30Hz), ale toto rozlišení je možné nastavit pouze v případě, že jej podporuje Váš notebook - Thunderbolt™ 3/4 musí podporovat DisplayPort 1.4. V případě, že Thunderbolt™ 3 Vašeho notebooku podporuje pouze DisplayPort 1.2, je maximální rozlišení pouze 5K 5120x2880/60Hz.

*Důležité upozornění ohledně připojení do UBS-C portu: Dokovací stanice je postavena na Titan Ridge chipsetu a podporuje i připojení přes USB-C port, ale toto připojení také musí podporovat notebook. V případě USB-C se jedná o otevřený standard, což znamená, že výrobci notebooků si můžou USB-C protokol upravovat dle sebe. Toto bohužel znamená, že dokovací stanice postavené na Intel Titan Ridge chipsetu nemusí fungovat správně na všech zařízeních s USB-C portem.

SLOVNÍK POJMŮ

Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.

Radič – polovodičová součástka (tzv. chipset) v notebooku / tabletu, zajišťující činnost některého z portů.

Thunderbolt™ - je rychlé hardwarové rozhraní, které umožňuje připojit k počítači zařízení (periferie) přes rozšírující sběrnici. Thunderbolt spojuje PCI-Express a DisplayPort do sériového datového rozhraní. Umožňuje tzv. řetězení až dalších 6-ti Thunderbolt™ zařízení, přenosová rychlost (bitrate) u Thunderbolt™ 3 je až 40Gbit/s.

USB-C / USB Type-C / Thunderbolt™ 3 / Thunderbolt™ 4 – je nový symetrický konektor a standard, který uvedla USB-IF ve své specifikaci USB 3.1. Windows 10 (Microsoft), macOS (Apple), Linux a Chrome OS a Android (Google) představil nativní podporu tohoto konektoru.

Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativních režimů – Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamování chyb přes Billboard zařízení.

USB 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku / tabletu.

HDMI / Display Port – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.

LAN (Local Area Network) – místní počítačová sít, nyní je nejrozšířenější tzv. Ethernet, který u dokovací stanice dosahuje teoretické prénosové rychlosti až 1 Gbit/s – označení GLAN / RJ-45.

Audio - označení pro zvukové vstupní (mikrofon) nebo výstupní zařízení (sluchátka/reproduktory).

SPECIFIKACE

• 1x Thunderbolt™ 4 port pro připojení k notebooku
  • Power Delivery: 96 W
• 2x Thunderbolt™4 port Data

Video Port

• Video Porty: 1x HDMI
- Rozlišení:

Thunderbolt™ 4 s podporou DisplayPort 1.4

1 monitor - 1x HDMI/TB4 až 8K/30Hz
2 monitory - HDMI+TB4 nebo 2x TB4 až 2x4K/60Hz

Thunderbolt™ 3 s podporou DisplayPort 1.4

1 monitor - 1x HDMI/TB4 až 8K/30Hz
2 monitory - HDMI+TB4 nebo 2x TB4 až 2x4K/60Hz

Thunderbolt™ 3 s podporou DisplayPort 1.2

1 monitor - 1x HDMI/TB4 až 5K/60Hz

2 monitory - HDMI+TB4 nebo 2x TB4 až 2x4K/60Hz

USB-C s podporou DisplayPort 1.4

1 monitor - 1x HDMI/TB4 až 4K/60Hz

USB-C s podporou DisplayPort 1.2

1 monitor - 1x HDMI/TB4 až 4K/30Hz

• 1x USB 3.1 port gen. 2 s podporou rychlého nabíjení (BC 1.2)
  • 3x USB 3.1 port gen. 2
  • 1x Ethernet 2,5GLAN RJ-45 port (Realtek RTL8156)
• 1x SD slot
  • 1x 3,5mm Audio kombo konektor
  • 1x vstup pro napájení (20V/6.75A)
• LED indikace
  • Podpora pro Kensington lock
  • Kabel Thunderbolt™ 3 (70cm)
• OS: Windows 10/11, macOS a Linux s nejnovějšími aktualizacemi
• Rozměry produktu: 200 x 75 x 30 mm
  • Hmotnost produktu: 446 g

POPIS DOKOVACÍ STANICE

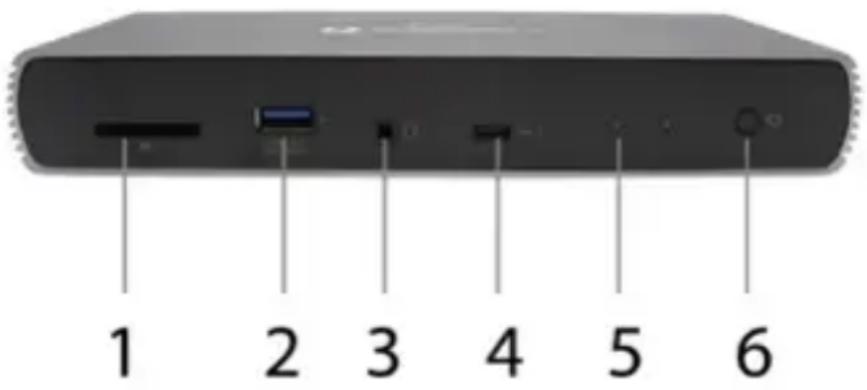

Přední panel:

1. SD Card Reader
2. USB 3.1 port gen. 2 s podporou rychlého nabíjení (BC 1.2)
3. 3,5mm Audio kombo konektor
4. Thunderbolt™ 4 data port / Power Delivery – pro připojení dokovací stanice k Thunderbolt™ 3/4 portu laptopu nebo pro připojení Thunderbolt™ 3/4 / USB-C zařízení k dokovací stanici.
5. LED indikace
6. Přepínač ON/OFF pro zapnutí a vypnutí dokovací stanice

1 2 3 4 5 6

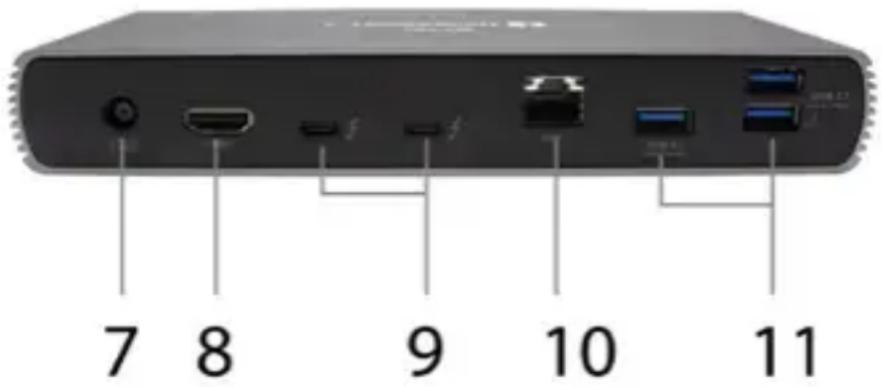

Zadní panel:

1. Vstup pro napájení (20V/6.75A)
   Vnější napájecí zdroj výlučně pro použití pro TB4DUALDOCKPD.
2. HDMI 2.1
3. 2x Thunderbolt™ 4 data port
4. Ethernet 2,5GLAN RJ-45 port (Realtek RTL8156)
   11.3x USB 3.1 port gen. 2

7 8 9 10 11

SYSTÉMOVÉ POŽADAVKY

Hardwarové požadavky: Zařízení s volným Thunderbolt, USB4 nebo USB-C portem

Požadavky pro funkci Power Delivery: Zařízení s volným Thunderbolt, USB4 nebo USB-C portem s podporou „Power Delivery“

Požadavky pro video výstup: Zařízení s volným Thunderbolt, USB4 nebo USB-C portem s podporou "DisplayPort Alternate Mode"

Operační systém: Windows 10/11, macOS a Linux s nejnovějšími aktualizacemi

Pro přehrávání Ultra HD 4K/5K/8K video musí být počítač schopen toto video dekódovat svým grafickým procesorem. Zejména u méně výkoných prénosných počítačů platí, že mohou zvládat přehrávání 4K/5K/8K video, ale výsledek není ideální (přerušování, trhání video).

INSTALACE OVLADAČŮ

Dokovací stanici lze připojit přímo, ovladače jsou součástí operačního systému. V případě Windows 10 se prosím ujistěte, že máte ve svém počítači nainstalovány nejnovější ovladače pro Thunderbolt™ 3 nebo Thunderbolt™ 4, které jsou poskytovány výrobcem Vašeho notebooku.

HARDWAROVÁ INSTALACE (PŘIPOJENÍ DOKOVACÍ STANICE K NOTEBOOKU / TABLETU)

1. Zapněte notebook / tablet a připojte napájecí adaptér k dokovací stanici.
2. Zapojte napájecí adaptér dokovací stanice do sítě AC 110 V / 230 V.
3. Zapojte Thunderbolt™ 4 kabel do Thunderbolt™ 4 portu na zadním panelu dokovací stanice.
4. Druhý konec připojte do volného Thunderbolt™ 3/4, USB4 nebo USB-C* portu vašeho notebooku / tabletu.

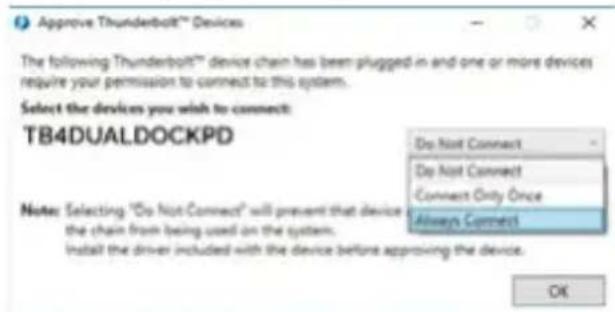

5. Ve Windows OS povolte nové Thunderbolt™ 4 zařízení – viz obrázek

Thunderbolt™ 4 / USB-C Dual Display Docking Station + Power Delivery 96W

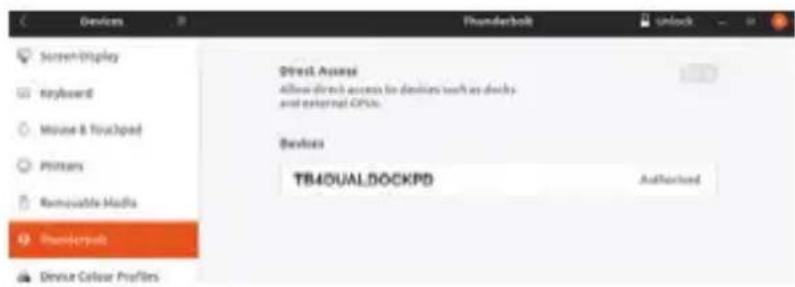

1. V Linuxu povolte nové Thunderbolt™ 3 zařízení. Musí se zobrazit s popisem Povoleno

1. Následně se zahájí automatická instalace portů v jednotlivých systémech.
2. Po dokončení instalace doporučujeme restartovat notebook / tablet.

V systému Windows se LAN port zobrazí ve Start → Ovládací panely (Zobrazit Malé ikony) → Správce zařízení → Sítové adaptéry jako „Realtek RTL8156”. Audio porty najdete ve Start → Ovládací panely (Zobrazit Malé ikony) → Správce zařízení → Řadiče zvuku, videa a her jako „USB Advanced Audio Device“ a/nebo podle připojeného monitoru (např. na obr. „LG Ultra HD (Intel ® Display Audio)“).

Nainstalované porty jsou v macOS X zobrazeny jako „TB4DUALDOCKPD“ v „About This Mac“ → „System Profiler“ → „Hardware“ → „Thunderbolt“.

PRIPOJENÍ MONITORŮ

Pro připojení monitoru k dokovací stanici použijte HDMI kabel nebo Thunderbolt™ kabel. Během instalace přídavného monitoru může monitor na notebooku / tabletu problikávat, což je standardní stav. Dokovací stanice podporuje připojení max. dvou monitorů. Grafické rozhraní: 1x HDMI a 2x Thunderbolt™ 4

1 monitor připojený přes 1 HDMI nebo Thunderbolt kabel – rozlišení až 8K 7680x4320/30Hz

8K rozlišení je podporováno pouze v případě, že Thunderbolt™ 3/4, nebo USB4 konektor Vašeho notebooku podporují DisplayPort 1.4.

V prípadě, že Thunderbolt™ 3/4, nebo USB4 podporuje pouze DisplayPort 1.2, maximální rozlišení je 5K 5120x2880/60Hz

TONOMINAL HONOMINAL

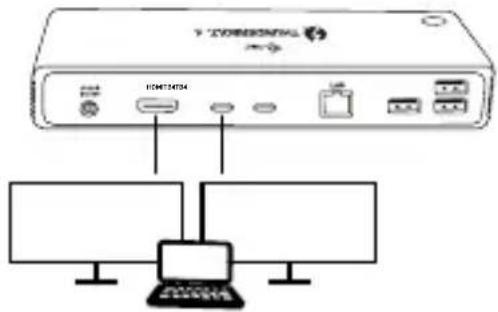

2 monitory připojeny zároveň bud'přes 1x HDMI+1x Thunderbolt™ 4, nebo 2x Thunderbolt™ 4, rozlišení max. 4K 4096x2160@60Hz

Velikost rozlišení, snímkovací frekvence a maximální množství připojených externích monitorů je závislá na možnostech hostitelského PC/NB.

POUŽITÍ DOKOVACÍ STANICE V OS WINDOWS

1. Po kliknutí pravým tlačítkem myši kdekoli na volné obrazovce zvolte Nastavení zobrazení

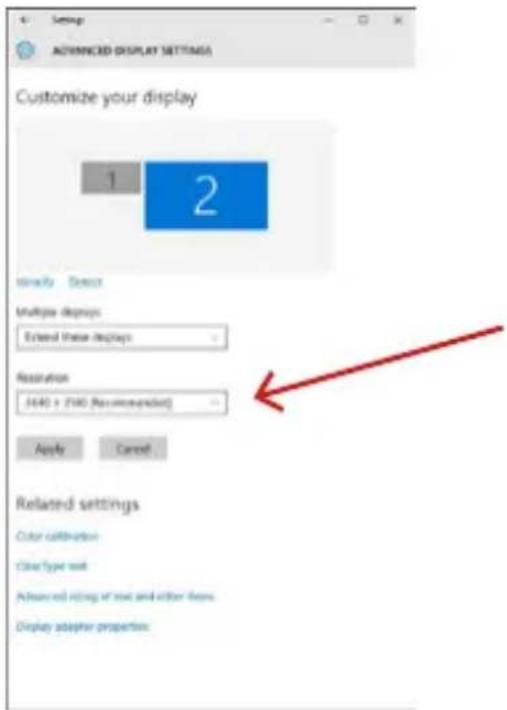

2. Následně se zobrazí nastavení pro Rozlišení zobrazení ze systému Windows.

Rozlišení zobrazení ve Windows 10

Nyní Ize provádět nastavení Rozšířit (Extend) a Zrcadlit / Duplikovat (Mirror):

• Režim Rozšířit (Extend): na obrazovce zvolte u Více monitorů → Rozšířit toto zobrazení → OK.
• Režim Zrcadlit / Duplikovat (Mirror): na obrazovce zvolte u Více monitorů → Duplikovat toto zobrazení → OK.

Zaškrtnutím pole „Nastavit tento monitor jako hlavní“ si přídavný monitor zvolíte jako hlavní. Po kliknutí na druhý monitor a jeho přetažením si jej podle potřeby umístíte vůči původnímu monitoru vašeho notebooku / tabletu.

Thunderbolt™ 4 / USB-C Dual Display Docking Station + Power Delivery 96W

ADAMINICED DISPLAY SETTINGS Customize your display 1 2 Intensify Detect Multiplex Disgrups Extended Through Disgrups Resolution 1000 x 2500 (Resolidated) Apply Cancel Related settings Color calibration ColorType-test Advanced logit of text and other terms Display adapter properties

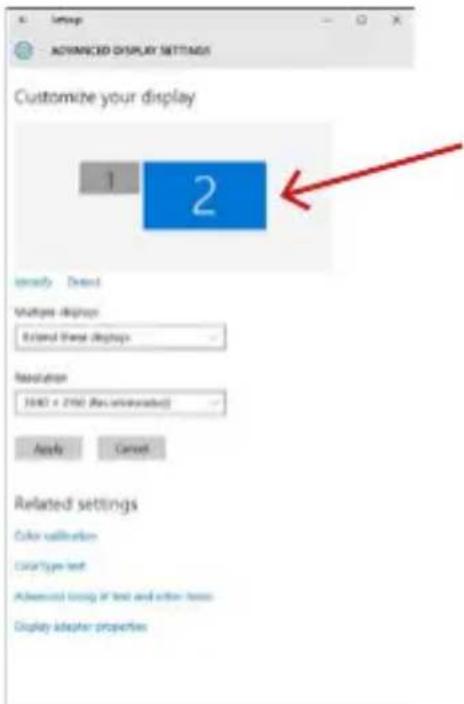

Umístění jednoho přídavného monitoru vůči původnímu monitoru notebooku / tabletu

Standby / Hibernate režim a Video port – po aktivaci notebooku / tabletu ze Standby / Hibernate režimu se zobrazuje primární (původní) monitor, proto doporučujeme používat jako primární ten, který je integrován s notebookem / tabletem, abyste se mohli opětovně přihlásit do systému.

Mirror režim – přídavný monitor se řídí parametry původního monitoru v systému, tzn. jestliže si nastavíte režim Mirror a původní monitor má rozlišení 1920x1080, pak se obrazovka prénáší na přídavný monitor v rozlišení maximálně 1920x1080, i když jej nastavíte na vyšší rozlišení.

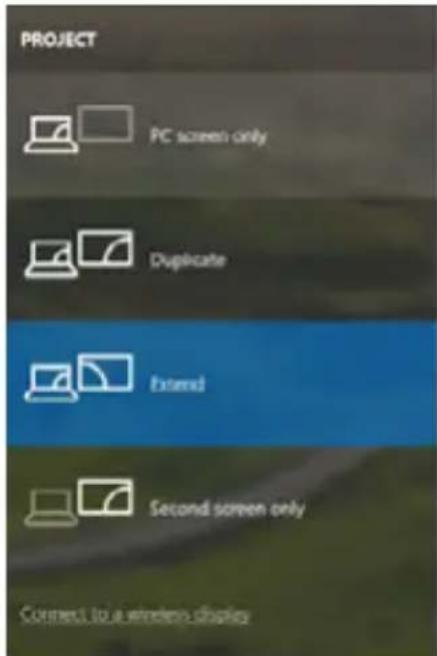

Pomocí volby na klávesnici „Windows“ + P lze také jednoduše monitory ovládat.

Ovládaní monitoru ve Windows 10

POUŽITÍ DOKOVACÍ STANICE V MAC OS

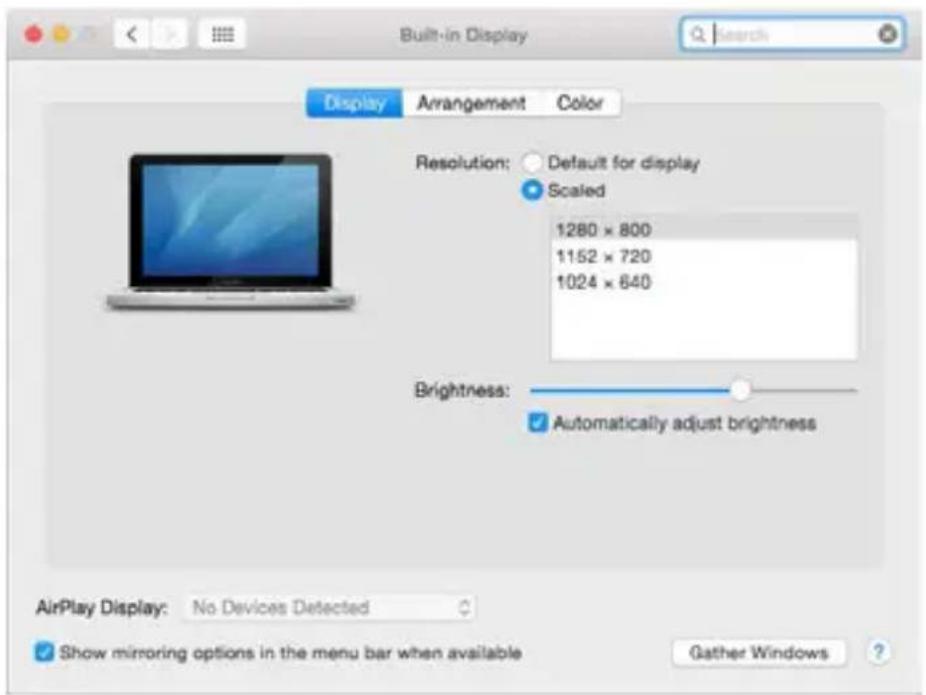

Po připojení monitoru bude obrazovka na Vašem Macu problikávat, což je standardní stav. Po ustálení lze provádět nastavení zde: Předvolby systému-Monitory:

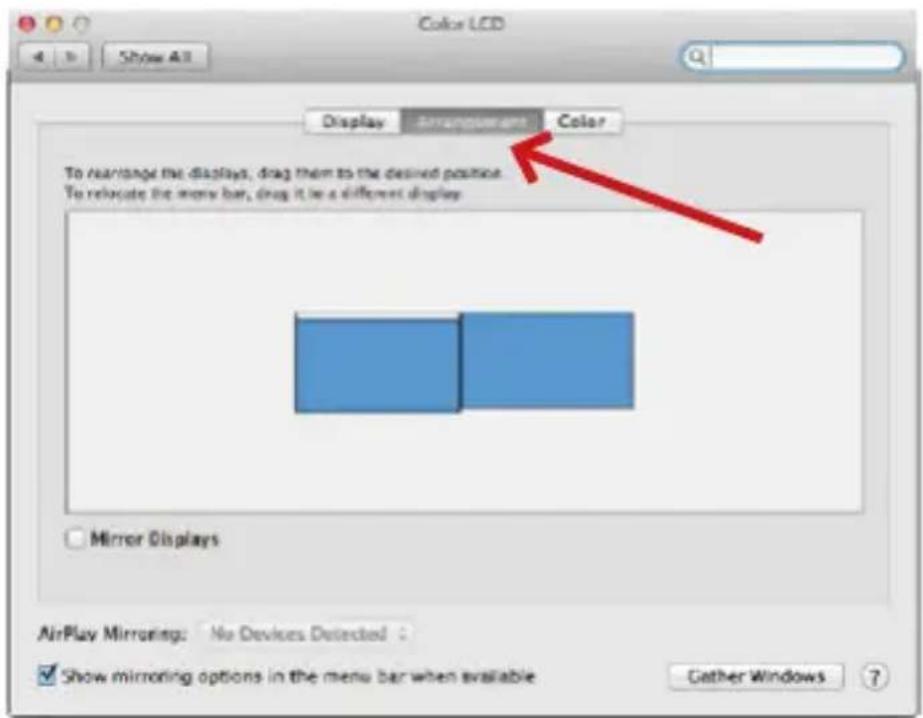

V záložce Uspořádání a v defaultním režimu (Rozšířit), klikněte na nový monitor a přetáhněte jej dle potřeby vzhledem k monitoru Macu. Při volbě Zrcadlit monitory se změní režim na Zrcadlit (rozlišení monitorů se automaticky upraví podle jejich parametrů a nastaví se nejvyšší možné rozlišení na obou monitorech). Zrušením volby Zrcadlit monitory obnovíte režim Rozšířit.

Režim rozšířit: Šipka naznačuje možnost umístění připojeného monitoru vzhledem k Mac monitoru.

Thunderbolt™ 4 / USB-C Dual Display Docking Station + Power Delivery 96W

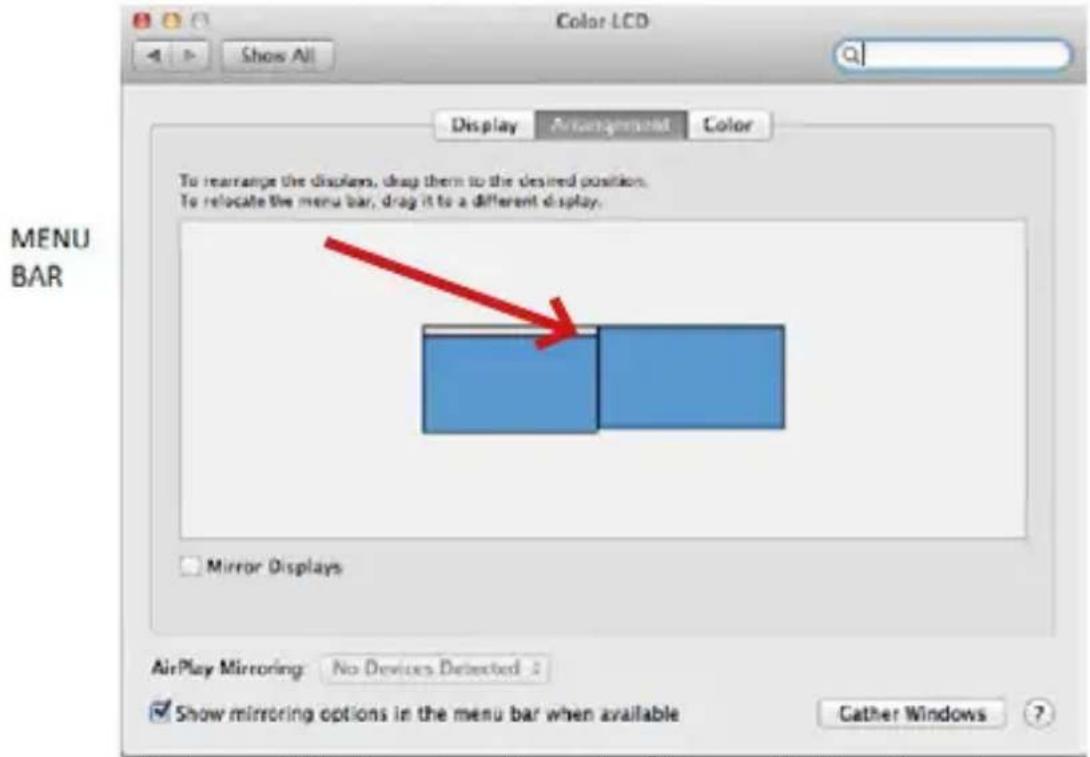

Režim rozšířit: V tomto režimu si můžete zvolit Hlavní monitor přetažením lišty Menu Bar.

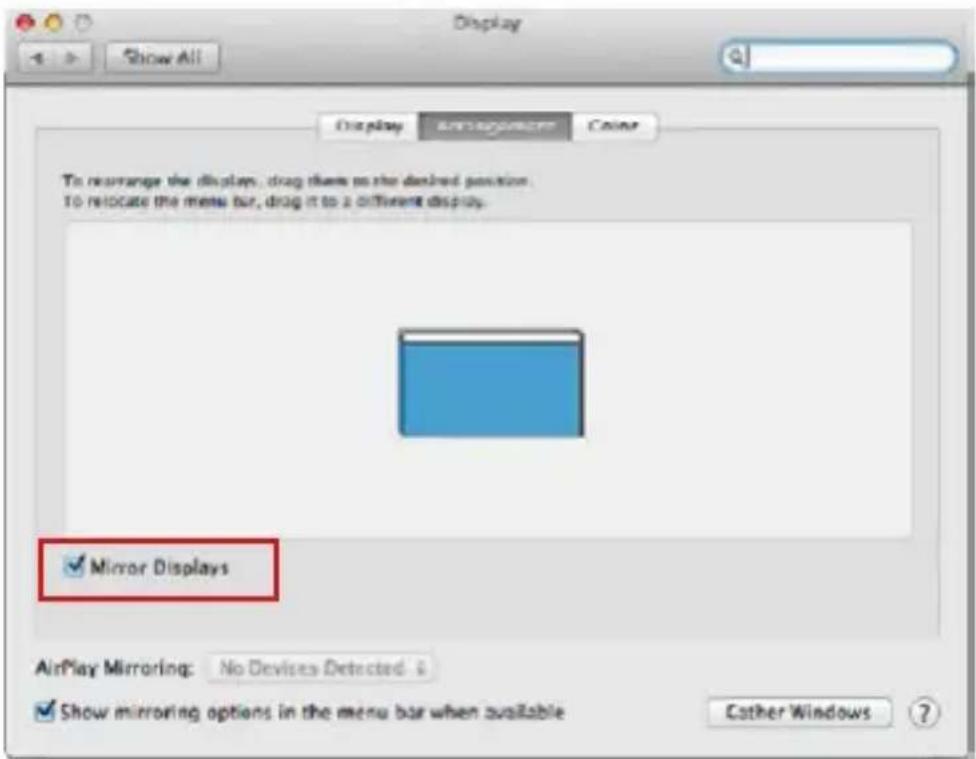

Režim zrcadlit: Lze použít jen v případě, že je nabízen Macem.

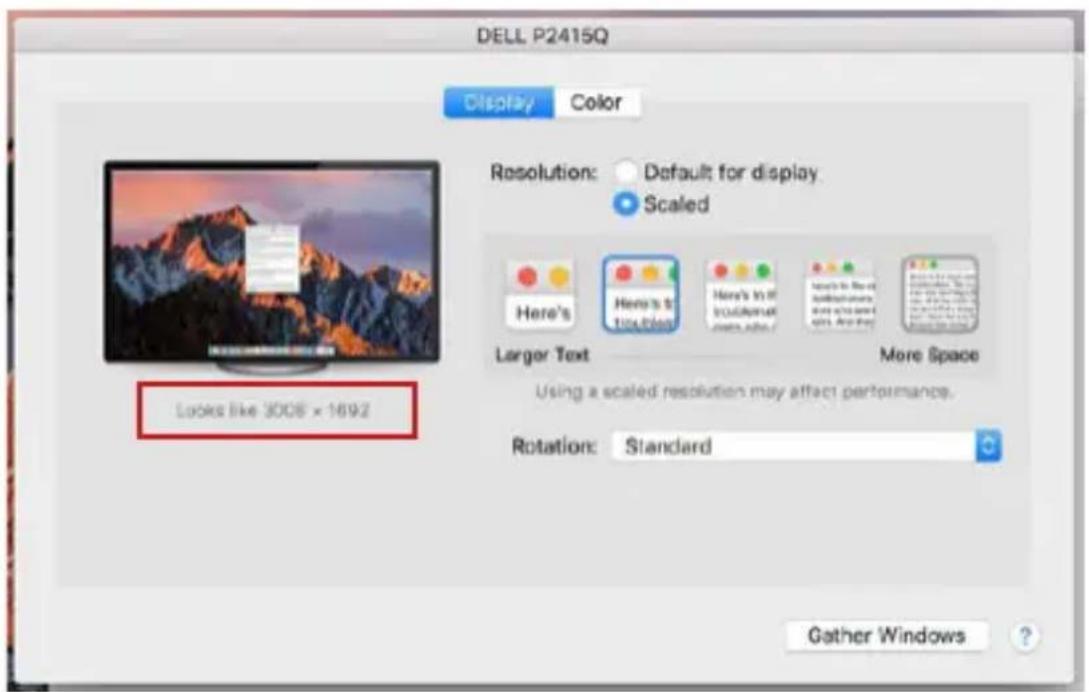

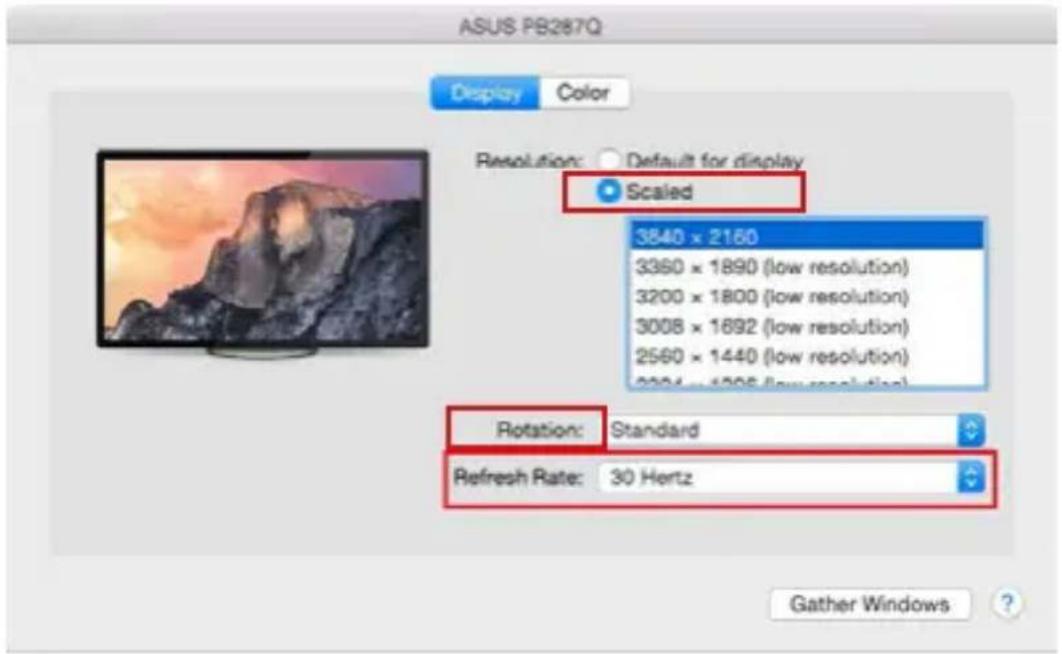

Volbou Shromáždit okna si můžete zvolit nastavení odpovídajícího monitoru – Přizpůsobené rozlišení (nabízí využitelná rozlišení), Otočení (Standardní, 90°, 180° a 270°) a Obnovovací frekvence (jestli je nabízena). Podle používaného monitoru jsou tyto možnosti nastavení:

Varianta zobrazení 1

Varianta zobrazení 2 V Přizpůsobeném režimu klikněte na Vámi vybranou ikonku, pod obrazovkou se popíše dané rozlišení (zde vzhledově 3008x1692 = 4K@30Hz)

Režim zavřeného displeje – práce na připojeném externím monitoru, když je monitor Macu sklopený, je možná pouze, když je Mac napájen a je připojena myš a klávesnice.

Převážnou část problémů s obnovením obrazovky na připojeném monitoru po uspání Macu, po použití spořiče, po restartu Macu, po vypnutí / zapnutí Macu lze vyřešit odpojením Thunderbolt™ 3 kabelu dokovací stanice od Thunderbolt™ 3 portu Macu a jeho opětovným připojením asi po 10s. Poté prosím vyčkejte na dokončení připojení všech periférií.

DALŠÍ FUNKCE DOKOVACÍ STANICE

Připojení LAN – GLAN RJ-45 port připojíte do routeru/switche/hubu a do internetu, podporuje rychlosti 10 / 100 / 1000 Mb/s

Připojení USB zařízení – po připojení USB zařízení do USB 3.0 portu dokovací stanice (USB externí HDD, USB klávesnice, USB myš, USB Hub, USB grafický adaptér) se tato zařízení používají standardním způsobem. USB-C zařízení např. externi HDD, flash disk, grafický adaptér může být připojen přes Thunderbolt™ 3 port.

Nabíjení – dokovací stanice podporuje nabíjení připojených USB mobilních zařízení, jako jsou smartphony, čtečky e-knih, multimediální přehrávače, navigace a tablety. Nabíjené zařízení stačí připojit originálním kabelem k USB portu dokovací stanice.

Nabíjení pomocí Power Delivery – dokovací stanice má možnost nabíjet hostitele až 85W přes Thunderbolt™ 3 port.

Audio ve Windows

Defaultně se zvukový výstup automaticky přepíná na připojenou dokovací stanici. Zkontrolovat nebo případně nastavit výchozí zvukový výstup lze v Ovládací panely-Zvuk

Audio v macOS

Výstupní zařízení zvuku pro poslech přes grafický výstup je třeba nastavit / ověřit zde: Předvolby systému-Zvuk-Výstup – nastavit USB Advanced Audio Device.

Výstupní zařízení zvuku současně do sluchátek i monitoru lze volit v Otevřít-Aplikace-Utility-Nastavení audio MIDI.app – klikněte na „+“ vlevo dole – Vytvořit zařízení s více výstupy a zvolíte na Zařízení s více výstupy požadované výstupy z nabízených voleb.

Poznámka: Převážnou část problémů s dokovací stanicí a připojenými perifériemi lze vyřešit odpojením Thunderbolt™ 4 kabelu dokovací stanice od Thunderbolt™ 3 portu notebooku / tabletu / Macu a jeho opětovným připojením asi po 10s.

BEZPEČNOSTNÍ POKYNY PRO POUŽITÍ DOKOVACÍ STANICE

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
• Uschovejte ovladače i manuál pro pozdější možné použití.

V součinnosti se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.pro v záložce „FAQ“ u tohoto produktu.

Nainstalované porty jsou v macOS X zobrazeny jako „TB4DUALDOCKPD“ v „About This Mac“ → „System Profiler“ → „Hardware“ → „Thunderbolt“.

• 1x port USB 3.1 gen. 2 s podporou rýchleho nabíjania (BC 1.2)
  • 3x port USB 3.1 gen. 2
  • 1x port Ethernet 2,5GLAN RJ-45 (Realtek RTL8156)
• 1x slot SD
• 1x 3,5 mm kombinovaný audio konektor
  • 1x napájací vstup (20V/6,75A)
• Indikácia LED
• Podpora zámku Kensington
  • Kábel Thunderbolt™ 3 (70 cm)
• OS: Windows 10/11, macOS a Linux s najnovšími aktualizáciami
• Rozmery výrobku: 200 x 75 x 30 mm
  • Hmotnost' výrobku: 446 g

POPIS DOKOVACIA STANICA

Predný panel:

Velkost' rozlíšenia, snímková frekvencia a maximálny počet pripojených externých monitorov závisí od možností hostitelského PC/NB.

POUŽÍVANIE DOKOVACEJ STANICE V SYSTÉME WINDOWS

Režim zrkadlenia: Možno ho použit len vtedy, ak ho ponúka počítač Mac.

Režim zatvoreného displeja - práca na pripojenom externom monitore pri naklonenom monitore Macu je možná len vtedy, keď je Mac napájaný a je pripojená myš a klávesnica.

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)

SLOVENSKY

Prohlašujeme na vlastní odpovědnost, že výše uvedený výrobek je ve shodě s následujícími směrnicemi Evropské unie:
