NÁVOD K OBSLUZE SPP32-025 MSW

Tato uživatelská příručka byla přeložena pomocí strojového překladu. Udělali jsme vše pro to, aby byl překlad přesný, ale mějte na paměti, že automatické překlady nejsou dokonalé a nemají nahradit lidské překladatele. Oficiální verze uživatelské příručky je v angličtině. Jakékoli rozdíly mezi přeloženou verzí a původní angličtinou nejsou právně závazné. Máte-li jakékoli dotazy ohledně přesnosti překladu, podívejte se prosím na anglickou verzi, která je oficiálním odkazem. Další jazykové verze jsou k dispozici na vyžádání na adrese [e-mail].

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	PONORNÉ ČERPADLO
Model	MSW-SPP44-075	MSW-SPP44-037	MSW-SPP32-075	MSW-SPP48-110	MSW-SPP48-220
Jmenovité napětí [V~]/ Frekvence [Hz]	230/50
Jmenovitý výkon[W]	1500 900	1500 1700 3000
Výstupní výkon [W]	750 370	750 1100 2200
Třída izolace	B
Pracovní režim	S1
Třída ochrany	I
Krytí IP IP68
Dimensions [mm]	830*90*90	710*92*92	1255*70*70	890*90*90	1330*90*90
Hmotnost [kg]	14,2	11	13,65	16,5	25,65
Průměr vrtu [mm]	100	100	80	100	100
H Max. [m]	72	43	85	54	96
Maximální průtok [l/min]	100 100	63	180	180
Max. obsah písku ve vodě [%]	0,25
Max. teplota vody [°C]	35
Max. hloubka pod vodní hladinou [m]	30
Max. číslo startů/hod	50
Počet stupňů (oběžná kola)	10	6	24	8	14
Outlet	1.25"	1.25"	1.25"	2"	2"
Délka napájecího kabelu [m]	20
Max. prütok vody	6 m3/h	6000 l/h	3,78 m3/h3780 l/h	10,8 m3/h	10,8 m3/h

Popis parametru	Hodnota parametru
Název výrobku	PONORNÉ ČERPADLO
Model	MSW-SPP32-055	MSW-SPP44-055	MSW-SPP32-037	MSW-SPP32-025	MSW-SPP43-075
Jmenovité napětí [V~]/ Frekvence [Hz]	230/50
Jmenovitý výkon[W]	1100 1100	900 750 1500
Výstupní výkon [W]	550 550	370 250 750
Třída izolace	B
Pracovní režim	S1
Třída ochrany	I
Krytí IP IP68
Dimensions [mm]	1033*71*71	750*90*90	806*70*70	680*70*70	850*90*90
Hmotnost [kg]	11,15	13,05	10,1	8,75	14,5
Průměr vrtu [mm]	80	100	80	80	100
H Max. [m]	60	58	39	28	91
Maximální průtok [l/min]	63	100	63	63	80
Max. obsah písku ve vodě [%]	0,25
Max. teplota vody [°C]	35
Max. hloubka pod vodní hladinou [m]	30
Max. číslo startů/hod	50
Počet stupňů (oběžná kola)	17	8	11	8	12
Outlet	1.25"
Délka napájecího kabelu [m]	20
Max. průtok vody	3,78 m3/h	6 m3/h	3,78 m3/h3780 l/h	3,78 m3/h	4,8 m3/h

Zvedací hlava a stůl průtoku vody

MSW-SPP44-075	zdvih hlavy [m]		72	69	67	65	62	58	53	46	37	27	16
	Průtok	m3/h	0	0,6	1,2	1,8	2,4	3,0	3,6	4,2	4,8	5,4	6,0
	vody	L/min	0	10	20	30	40	50	60	70	80	90	100
MSW-SPP44-037	zdvih hlavy [m]		43	42	40	39	37	35	32	27	22	16	9
	Prūtok vody	m3/h 0	0,6	1,2 1,8	2,4	3,0 3,6	4,2	4,8 5,4	6,0
		L/min	0	10	20	30	40	50	60	70	80	90	100
MSW-SPP32-075	zdvih hlavy [m]		85	82	79	74	70	65	52	33	3
	Prūtok vody	m3/h	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min 0	8 17	25 30	33 42	50 63
MSW-SPP48-110	zdvih hlavy [m]		54 52	51 48	45 43	37 32	22 12
	Prūtok vody	m3/h	0	1,2	2,4	3,6	4,8	6,0	7,2	8,4	9,6	10,8
		L/min	0	20	40	60	80	100	120	140	160	180
MSW-SPP48-220	zdvih hlavy [m]		96 92	89 85	80 74	66 54	38 21
	Prūtok vody	m3/h	0	1,2	2,4	3,6	4,8	6,0	7,2	8,4	9,6	10,8
		L/min	0	20	40	60	80	100	120	140	160	18O
MSW-SPP32-055·	zdvih hlavy [m]		60	58	56	52	49	46	37	23	3
	Prūtok vody	m3/h	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min 0	8 17	25 30	33 42	50 63
MSW-spp44-055	zdvih hlavy [m]		58 56	54 52	50 47	42 36	29 21	12
	Prūtok vody	m3/h 0	0,6	1,2 1,8	2,4	3,0 3,6	4,2	4,8 5,4	6,0
		L/min	0	10	20	30	40	50	60	70	80	90	100.
MSW-SPP32-037	zdvih hlavy [m]		39	37	36	34	32	30	24	15	2
	Prūtok vody	m3/h	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min 0	8 17	25 30	33 42	50 63
MSW-SPP32-025	zdvih hlavy [m]		28	27	26	25	23	22	17	11	1
	Prūtok vody	m3/h	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min 0	8 17	25 30	33 42	50 63
MSW-SPP43-075	zdvih hlavy [m]		91 84	79 74	68 60	50 37	24
	Prūtok vody	m3/h	0	0,6	1,2	1,8	2,4	3,0	3,6	4,2	4,8
		L/min 0	10 20	30 40	50 60	70 80

Všeobecný popis

Uživatelská příručka je navržena tak, aby pomohla bezpečnému a bezproblémovému používání zařízení. Výrobek je navržen a vyroben v souladu s přísnými technickými zásadami používání, za použití nejmodernějších technologií a komponentů. Navíc se vyrábí v souladu s nejpřísnějšími standardy kvality.

NEPOUŽÍVEJTE ZAŘÍZENÍ, POKUD JSTE DŮKLADNĚ PŘEČETLI A POROZUMĚLI TUTO UŽIVATELSKOU PŘÍRUČKU.

Chcete-li prodloužit životnost zařízení a zajistit bezporuchový provoz, používejte jej v souladu s tímto návodem k použití a pravidelně provádějte údržbu. Technické údaje a specifikace v této uživatelské příručce jsou aktuální.

Výrobce si vyhrazuje právo na změny spojené se zlepšováním kvality. Zařízení je navrženo tak, aby snižovalo rizika emisí hluku na minimum, s ohledem na technologický pokrok a možnosti snížení hluku.

Legenda

CE ! ! ! !

Výrobek splňuje příslušné bezpečnostní normy.

Před použitím si přečtěte pokyny.

Výrobek musí být recyklován.

VAROVÁNÍ! nebo POZOR! nebo PAMATUJ! Použitelné na danou situaci.

(všeobecné varovné znamení)

POZOR! Varování před úrazem elektrickým proudem!

Ochrana třídy I.

POZOR! Mechanismus zařízení může způsobit vážné zranění nebo smrt.

NEZAPOMEŃTE! Výkresy v tomto návodu jsou pouze pro ilustrační účely a v některých detailech se mohou lišit od skutečného produktu.

Bezpečnost používání

POZOR! Přečte si všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nedodržení varování a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění nebo dokonce smrt.

Termíny „zařízení“ nebo „produkt“ se ve varováních a pokynech používají k odkazování na práci se zařízením:

PONORNÉ ČERPADLO

Elektrická bezpečnost

a) Zástrčka musí pasovat do zásuvky. Zástrčku v žádném případě nijak neupravujte. Použití originálních zástrček a odpovídajících zásuvek snižuje riziko úrazu elektrickým proudem.
b) Vždy používejte zdroje proudu, které jsou spojeny se zemí a poskytují potřebné napětí (uvedeno na štítku na zařízení).
c) Nedotýkejte se uzemněných prvků, jako jsou potrubí, ohřívače, kotle a chladničky. Pokud je uzemněné zařízení vystaveno dešti, přímému kontaktu s mokrým povrchem nebo pokud je provozováno ve vlhkém prostředí, existuje zvýšené riziko úrazu elektrickým proudem. Vniknutí vody do přístroje zvyšuje riziko poškození přístroje a úrazu elektrickým proudem.
d) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.
e) Používejte kabel pouze k účelu, ke kterému je určen. Nikdy jej nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze zásuvky. Udržujte kabel mimo zdroje tepla, oleje, ostré hrany nebo pohyblivé části. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.

f) Pokud se zařízením pracujete venku, ujistěte se, že používáte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
g) Zařízení nepoužívejte, pokud je napájecí kabel poškozený nebo vykazuje zjevné známky opotřebení. Poškozený napájecí kabel by měl vyměnit kvalifikovaný elektrikář nebo servisní středisko výrobce.
h) Chraňte jednotku před slunečním zářením. Používejte zařízení na chráněném místě, aby nedošlo k poškození zařízení nebo ohrožení ostatních.
i) Před čištěním jej odpojte od zdroje napájení. K čištění používejte měkký vlhký hadřík. Vyvarujte se použití čisticích prostředků a zajistěte, aby se do jednotky nedostala žádná kapalina.

Bezpečnost na pracovišti

a) Ujistěte se, že pracoviště je čisté a dobře osvětlené. Nepořádek nebo špatně osvětlené pracoviště může vést k nehodám. Snažte se myslet dopředu, pozorujte, co se děje a při práci s přístrojem používejte zdravý rozum.
b) Nepoužívejte zařízení v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Zařízení vytváří jiskry, které mohou zapálit prach nebo výpary.
c) Zjistíte-li poškození nebo nepravidelný provoz, okamžitě zařízení vypněte a neprodleně nahlaste nadřízenému.
d) Pokud si nejste jisti, zda výrobek funguje správně nebo pokud zjistíte poškození, kontaktujte servisní středisko výrobce.
e) Opravy výrobku smí provádět pouze servisní středisko výrobce. Nepokoušejte se provádět opravy sami!
f) V případě požáru použijte k uhašení práškový nebo oxid uhličitý (CO2) hasicí přístroj (určený pro použití na elektrických zařízeních pod napětím).
g) Dětem nebo nepovolaným osobám je vstup na pracoviště zakázán. (Rozptýlení může vést ke ztrátě kontroly nad zařízením).
h) Pravidelně kontrolujte stav bezpečnostních štítků. Pokud jsou štítky nečitelné, je třeba je vyměnit.
i) Uschovejte prosím tento návod k dispozici pro budoucí použití. Pokud je toto zařízení předáno třetí straně, je nutné s ním předat i návod.
j) Uchovávejte obalové prvky a malé montážní díly na místě, které není dostupné dětem.
k) Zařízení uložte mimo dosah dětí a zvířat.
I) Pokud je toto zařízení používáno společně s jiným zařízením, je třeba také dodržovat zbývající pokyny k použití.

PAMATUJTE SI! Při používání zařízení chraňte děti a ostatní kolemjdoucí.

Osobní bezpečnost

a) Zařízení nepoužívejte, jste-li unavení, nemocní nebo pod vlivem alkoholu, omamných látek nebo léků, které mohou výrazně zhoršit schopnost ovládat zařízení.
b) Stroj mohou obsluhovat fyzicky zdatné osoby, které jsou schopné se strojem zacházet, jsou řádně proškoleny, prostudovaly si tento návod k obsluze a prošly školením o bezpečnosti a ochraně zdraví při práci.

c) Při práci se zařízením používejte zdravý rozum a bud’te ve střehu. Dočasná ztráta koncentrace při používání zařízení může vést k vážným zraněním.
d) Abyste zabránili náhodnému zapnutí zařízení, před připojením ke zdroji napájení se ujistěte, že je vypínač v poloze OFF.
e) Nepřeceňujte své schopnosti. Při používání zařízení udržujte rovnováhu a vždy zůstaňte stabilní. To zajistí lepší kontrolu nad zařízením v neočekávaných situacích.
f) Zařízení není hračka. Děti musí být pod dozorem, aby bylo zajištěno, že si se zařízením nebudou hrát.
g) Nevkládejte ruce ani jiné předměty do zařízení, když je v provozu!

Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Použijte vhodné nástroje pro daný úkol. Správně zvolené zařízení splní úkol, pro který bylo navrženo, lépe a bezpečněji.
b) Zařízení nepoužívejte, pokud vypínač nefunguje správně (nezapíná a nevypíná zařízení). Zařízení, která nelze zapnout a vypnout pomocí vypínače ON/OFF, jsou nebezpečná, neměla by být provozována a musí být opravena.
c) Před jakýmkoliv nastavením, výměnou příslušenství nebo před odložením zařízení se ujistěte, že je zástrčka odpojena ze zásuvky. Taková opatření sníží riziko náhodné aktivace zařízení.
d) Před zahájením seřizování, čištění a údržby odpojte zařízení od napájení. Takové preventivní opatření snižuje riziko náhodné aktivace.
e) Pokud zařízení nepoužíváte, uložte jej na bezpečném místě, mimo dosah d čtí a osob, které nejsou obeznámeny s přístrojem, které si nepřečetly návod k použití. Zařízení může představovat nebezpečí v rukou nezkušených uživatelů.
f) Udržujte zařízení v perfektním technickém stavu. Před každým použitím zkontrolujte, zda nedošlo k celkovému poškození a zejména zkontrolujte, zda nejsou prasklé části nebo prvky a zda nedošlo k dalším podmínkám, které by mohly ovlivnit bezpečný provoz zařízení. Pokud zjistíte poškození, předejte zařízení před použitím k opravě.
g) Udržujte zařízení mimo dosah dětí.
h) Opravu nebo údržbu zařízení by měly provádět kvalifikované osoby, pouze s použitím originálních náhradních dílů. To zajistí bezpečné používání.
i) Aby byla zajištěna provozní integrita zařízení, neodstraňujte ochranné kryty namontované ve výrobě a nepovolujte žádné šrouby.
j) Při přepravě a manipulaci s přístrojem mezi skladem a místem určení dodržujte zásady BOZP pro ruční přepravu platné v zemi, kde bude přístroj používán.
k) Výhněte se situacím, kdy zařízení během používání přestane fungovat kvůli nadměrnému zatížení. To může vést k přehřátí hnacích prvků a poškození zařízení.
1) Nedotýkejte se kloubových částí nebo příslušenství, pokud nebylo zařízení odpojeno od zdroje napájení.
m) Během práce se zařízením nepohybujte, nenastavujte ani neotáčejte.
n) Zařízení pravidelně čistěte, abyste zabránili hromadění odolných nečistot.

o) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.

p) Prázdné zařízení nespouštějte.

q) Je zakázáno zasahovat do konstrukce zařízení za účelem změny jeho parametrů nebo technického stavu.

r) Udržujte zařízení mimo zdroje ohně a tepla.

s) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně.

POZOR! I přes bezpečnou konstrukci zařízení a jeho ochranné vlastnosti a přes použití přídavných prvků chránících obsluhu stále existuje mírné riziko nehody nebo zranění při používání zařízení. Při používání zařízení bud’te ve střehu a používejte zdravý rozum.

Použijte zásady používání

Výrobek je určen pro čerpání čisté vody do 35°C z hlubinných vrtů.

Uživatel je odpovědný za jakékoli škody vzniklé v důsledku použití zařízení v rozporu s určením.

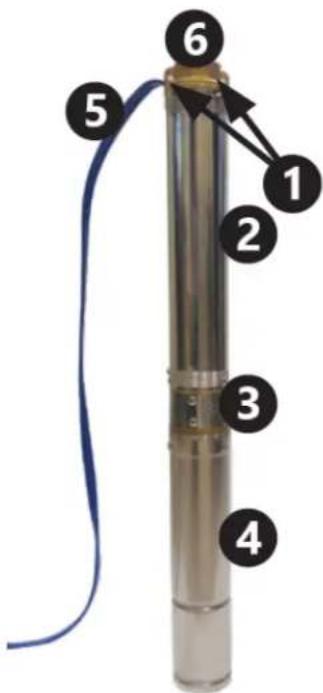

Části zařízení

1 2 3 4 5 6

1- Rukojeti

2- Skřín čerpadla

3- Mřížka pro přívod vody

4- Kryt motoru

5- Napájecí kabel čerpadla

6- Otvor pro vypouštění vody

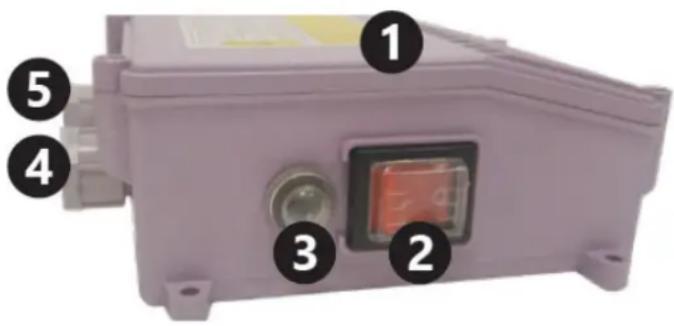

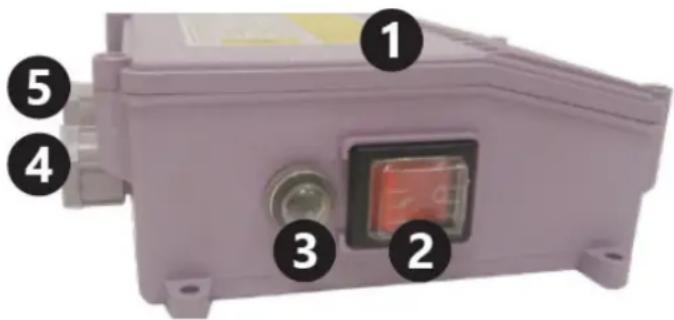

Ovládací panel

3- Nadproudový jistič

4- Vývodka napájecího kabelu čerpadla

5- Vývodka napájecího kabelu

Před prvním použitím

Při převzetí zboží zkontrolujte neporušenost obalu a otevřete jej. Pokud je obal poškozen, kontaktujte prosím přepravní společnost a distributora do 3 dnů a zdokumentujte poškození co nejpodrobněji. Neotáčejte obal dnem vzhůru! Při přepravě balíku se ujistěte, že je ve vodorovné poloze a stabilní.

Likvidace obalů

Uschovejte si prosím všechny obalové materiály (karton, plastové pásky a polystyren), aby bylo možné v případě problému zaslat zařízení zpět do servisního střediska v přesném stavu!

Použití zařízení

UPOZORNĚNÍ! Nedodržení následujících pokynů může vést ke zranění, což představuje riziko pro život a

zdraví:

• Elektrické připojení a instalaci čerpadla by měla provádět pouze osoba s odpovídající kvalifikací a dovednostmi.
• Připojte napájecí kabel zařízení podle elektrického schématu uvedeného v tomto návodu.
• Ovládací panel by měl být umístěn na místě chráněném proti vniknutí vody. Neobsluhujte zařízení mokrýma rukama.
• Prodloužení napájecího kabelu, je-li požadováno, by mělo být hermeticky uzavřeno a provedeno osobou s příslušnou kvalifikací.
  • K prénášení zařízení nepoužívejte napájecí kabel.
• Čerpadlo by mělo být uzemněno. V elektrickém systému použijte proudový chránič do 30 mA.
• Pokud čerpadlo nefunguje správně nebo je poškozena izolace napájecího kabelu, okamžitě jej odpojte od zdroje napájení.
• Nezapínejte čerpadlo, když stojíte ve vodě nebo bosí na mokrém, elektricky vodivém povrchu.

Nedodržení následujících pokynů může vést k poruše zařízení nebo náhlé poruše:

• Čerpadlo nainstalujte do studny ve svislé poloze.
• Před spuštěním čerpadla do vrtu se ujistěte, že byl kal vyčištěn.
• Čerpadlo nepoužívejte k čerpání znečištěné vody (např. znečištěné olejem, částicemi, abrazivními částicemi atd.).
• Čerpadlo nepoužívejte na slanou vodu, korozivní
  • látky, hořlavé kapaliny atd.
• Nepoužívejte s vodou o teplotě vyšší než 35 °C.
• Pokud je čerpadlo instalováno v příliš širokém vrtu, povede to k nedostatečnému chlazení a zařízení se přehřeje. V tomto případě by měl být instalován chladicí plášť.
• Nespouštějte čerpadlo, dokud není ponořeno do vody. Provoz na "sucho" má za následek trvalé poškození čerpadla. Čerpadlo by mělo být zcela ponořené a hladina vody by měla být alespoň 2 m nad otvory pro vypouštění vody.
• Napájecí kabel připevněte k výtlačnému potrubí (např. pomocí stahovacích pásek) nejméně každé 2 m, aby nedošlo k brzdění kabelu vlastní vahou.
  • K ochraně čerpadla před nárazy zpětné vody použijte zpětný ventil.
• Před spuštěním čerpadla do nového vrtu se ujistěte, že kal, bahno a písek byly důkladně vyčištěny.
• Použití čerpadla k čerpání vody s vysokým obsahem minerálních látek se nedoporučuje. Voda s vysokým obsahem minerálních látek může způsobit usazeniny na tělese čerpadla, které brání správnému chlazení motoru, což může vést k přehřátí a poškození motoru.
• Čerpadlo nepoužívejte, pokud je okolní teplota pod nulou. Zmrzlá voda poškodí zařízení a systém přívodu vody na povrch.
  • Při používání neblokujte výtok vody.
• Ke zvedání, prěnášení a spouštění čerpadla do vrtu použijte lano (nejlépe standardní nylon) připevněné k rukojeti čerpadla.
  • Výrobek by měl být používán pod dohledem osoby s odpovídajícími znalostmi o jeho použití a provozu.

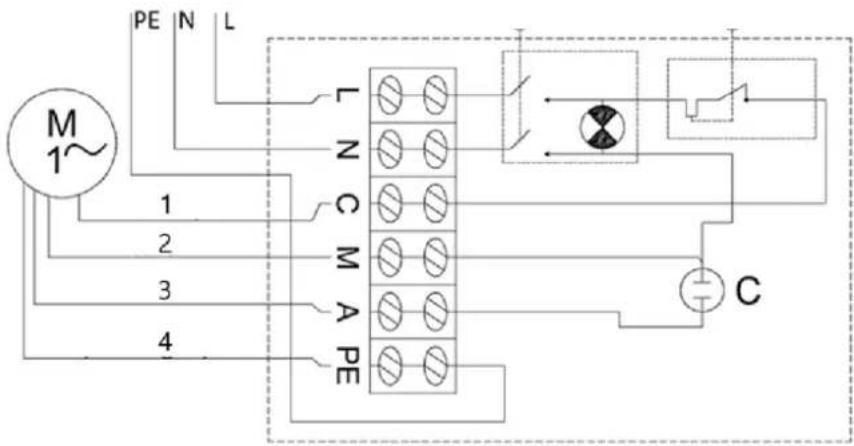

Schéma elektrického zapojení

Chcete-li čerpadlo zapnout, nastavte vypínač do polohy On.

Pokud dojde k vypnutí nadproudového jističe zkratem, přehřátím apod., po vyřešení problému (příčina vypnutí nadproudového jističe) uvolněte jistič stisknutím tlačítka jističe na krytu ovládacího panelu.

Demontujte čerpadlo

V oblastech, kde teploty klesají pod nulu, čerpadlo na zimní období demontujte a uskladněte v souladu s pokyny v části „Doprava a skladování“.

Postup demontáže čerpadla:

• Nastavte vypínač do polohy Off („0“).
• Odpojte čerpadlo od zdroje napájení.
- Vytáhněte čerpadlo z vrtu pomocí ocelového nebo jiného bezpečnostního lana připevněného k rukojeti čerpadla.
• Odpojte přívodní potrubí vody od čerpadla.
• Vyprázdněte veškerou zbývající vodu z čerpadla otočením dnem vzhůru.
- Jakmile je čerpadlo suché, je připraveno k bezpečnému uskladnění.

Doprava a skladování

• Při přepravě je třeba zabránit otřesům, nárazům a převrácení zařízení. Skladujte jej na dobře větraném místě se suchým vzduchem a bez jakýchkoli korozivních plynů.
• Zařízení skladujte při okolní teplotě nad nulou ve vodorovné poloze. Pokud bylo čerpadlo skladováno déle než několik dní, před opětovnou instalací se ujistěte, že zařízení správně funguje.

Čištění a údržba

• Pred čištěním zařízení vždy odpojte.
  • K čištění každého povrchu použijte čistič bez korozivních látek.
• Organické usazeniny z přístroje čistěte po každém použití proudem čisté vody a měkkým hadříkem.
• Skladujte jednotku na suchém, chladném místě, bez vlhkosti a přímého slunečního záření.

Pravidelná kontrola zařízení

Pravidelně kontrolujte, zda není zařízení poškozeno. V případě poškození jej okamžitě přestaňte používat a kontaktujte zákaznický servis pro vyřešení problému.

Co dělat v případě problému?

Kontaktujte prosím zákaznický servis a připravte si následující informace:

• Číslo faktury a sériové číslo (toto sériové číslo naleznete na technickém štítku zařízení).
  • V případě potřeby vyfotte poškozenou, rozbitou nebo vadnou část.
• Pro vašeho asistenta zákaznického servisu bude snazší určit zdroj problému, pokud mu poskytnete podrobný a přesný popis problému. Čím podrobnější jsou vaše informace, tím lepší zákaznický servis bude schopen vyřešit váš problém rychle a efektivně!

UPOZORNĚNÍ! Nikdy neotevírejte zařízení bez povolení vašeho zákaznického servisu. To může vést ke ztrátě záruky!

Likvidace použitých zařízení

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí. Informace o místním recyklačním zařízení získáte od místních úřadů.

Řešení problémů

Problém	Možný	důvod Řešení
Zařízení se nespustí	Vypnul se nadproudový jistič	Odstraňte příčinu vypnutí jističe. Počkejte, až motor vychladne. Vraťte jistič do původní polohy.
	Žádná síla	Ujistěte se, že je napájecí kabel správně připojen.
	Poškozený motor nebo napájecí kabel	Zavolejte svého zástupce nebo kvalifikovaného technika.
	Ucpaný přívod vody	Odstraňte zablokování.
	Netěsné přípojky vody	Utěsněte spoje.
Zařízení se spustí, ale nečerpá / čerpá pouze malé množství vody	Nedostatečná hladina vody ve vrtu	Zkontrolujte hladinu vody.Čerpadlo by mělo být minimálně 2 m pod hladinou vody.
	Hlava přívodu vody je příliš vysoká	Instalujte čerpadlo v souladu s jeho technickou specifikací.

Zariadenie je navrhnuté tak, aby sa riziká emisií hluku znížili na minimum, pričom sa zohl'adňuje technologický pokrok a možnosti zníženia hluku.

Legenda

CE !

Pred použitím si prečítajte pokyny.

(všeobecné výstražné znamenie)

POZOR! Nebezpečenstvo úrazu elektrickým prúdom!

Ochrana triedy I.

Bezpečnost používania

Elektrická bezpečnost

Bezpečnost na pracovisku

Výrobok je určený na čerpanie čistej vody do 35°C z hlbinných studní.

5- Napájací kábel čerpadla
6- Otvor na vypúštanie vody

Ovládací panel

2- Zapínač/vypínač
3- Nadprúdový istič

4- Vývodka napájacieho kábla čerpadla

5- Vývodka napájacieho kábla

Pred prvým použitím

• Pred spustením čerpadla do nového vrtu sa uistite, že kal, bahno a piesok boli dôkladne vyčistené.

Schéma elektrického zapojenia

Ak chcete čerpadlo zapnút, nastavte vypínač do polohy zapnuté.

Ak dôjde k vypnutiu nadprúdového ističa skratom, prehriatím a pod., po vyriešení problému (príčina vypnutia nadprúdového ističa) uvolnite istič stlačením tlačidla ističa na kryte ústredne.

Demontujte čerpadlo

Likvidácia použitých zariadení

Varnost na delovnem mestu
