BEDIENUNGSANLEITUNG SPP32-025 MSW

Dieses Benutzerhandbuch wurde mithilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genauigkeit der Übersetzung zu gewährleisten. Bitte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen können. Die offizielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englischen Original sind rechtlich nicht bindend. Sollten Sie Fragen zur Richtigkeit der Übersetzung haben, beziehen Sie sich bitte auf die englische Version, die die offizielle Referenz ist. Weitere Sprachversionen sind auf Anfrage über [e-mail] erhältlich.

Technische Daten

Beschreibung des Parameters	Wert der Parameter
Produktname Tiefbrunnenpumpe
Modell	MSW-SPP44-075	MSW-SPP44-037	MSW-SPP32-075	MSW-SPP48-110	MSW-SPP48-220
Nennspannung [Spannung~/] / Frequenz [Hz]	230/50
Nennleistung [W]	1500 900	1500 1700 3000
Ausgangsleistung [W]	750 370	750 1100 2200
Insulation class	B
Arbeitsmodus	S1
Schutzklasse	I
Schutzart IP IP68
Dimensions [mm]	830*90*90 710*92*92 1255*70*70 890*90*90 1330*90*90
Gewicht [kg]	14,2	11	13,65	16,5	25,65
Durchmesser des Bohrlochs [mm]	100 100	80 100 100
H Max. [m]	72	43	85	54	96
Maximale Durchflussmenge [L/min]	100 100	63 180 180
Max. Sandgehalt im Wasser [%]	0,25
Max. Wassertemp. [°C]	35
Max. Tiefe unter der Wasseroberfläche [m]	30
Maximale Anzahl der Starts/h	50
Anzahl der Stufen (Laufräder)	10	6	24	8	14
Auslass 1.25" 1.25"	1.25" 2" 2"
Länge des Stromkabels [m]	20
Max.Wasserdurchfluss	6 m3/h 6000 l/h		3,78 m3/h3780 l/h	10,8 m3/h	10,8 m3/h

Beschreibung des Parameters	Wert der Parameter
Produktname Tiefbrunnenpumpe
Modell	MSW-SPP32-055	MSW-SPP44-055	MSW-SPP32-037	MSW-SPP32-025	MSW-SPP43-075
Nennspannung [Spannung^]/Frequenz [Hz]	230/50
Nennleistung [W]	1100 1100	900 750 1500
Ausgangsleistung [W]	550 550	370 250 750
Insulation class	B
Arbeitsmodus	S1
Schutzklasse	I
Schutzart IP IP68
Dimensions [mm]	1033*71*71	750*90*90	806*70*70	680*70*70	850*90*90
Gewicht [kg]	11,15	13,05	10,1	8,75	14,5
Durchmesser des Bohrlochs [mm]	80	100	80	80	100
H Max. [m]	60	58	39	28	91
Maximale Durchflussmenge [L/min]	63	100	63	63	80
Max. Sandgehalt im Wasser [%]	0,25
Max. Wassertemp. [°C]	35
Max. Tiefe unter der Wasseroberfläche [m]	30
Maximale Anzahl der Starts/h	50
Anzahl der Stufen (Laufräder)	17	8	11	8	12
Auslass	1.25"
Länge des Stromkabels [m]	20

Max.Wasserdurchfluss

3,78 m3/h

6 m3/h

3,78 m3/h3780 l/h

3,78 m3/h

4,8 m3/h

Förderhöhe und Wasserdurchflusstabelle

MSW-SPP44-075	Hubhöhe [m]		72	69	67	65	62	58	53	46	37	27	16
	Wasser durchfluss	m3/h	0	0,6	1,2	1,8	2,4	3,0	3,6	4,2	4,8	5,4	6,0
		L/min	0	10	20	30	40	50	60	70	80	90	100
MSW-SPP44-037	Hubhöhe [m]		43	42	40	39	37	35	32	27	22	16	9
	Wasser durchfluss	m3/h	0,6	1,2	1,8	2,4	3,0	3,6	4,2	4,8	5,4	6,0
		L/min	0	10	20	30	40	50	60	70	80	90	100
MSW-SPP32-075	Hubhöhe [m]		85	82	79	74	70	65	52	33	3
	Wasser durchfluss	m3/h	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min	0	8	17	33	42	50	63
MSW-SPP48-110	Hubhöhe [m]		54	52	51	48	45	37	32	22	12
	Wasser durchfluss	m3/h	0	1,2	2,4	3,6	4,8	6,0	7,2	8,4	9,6	10,8
		L/min	0	20	40	60	80	100	120	140	160	180
MSW-SPP48-220	Hubhöhe [m]		96	92	89	85	80	74	66	54	38	21
	Wasser durchfluss	m3/h	0	1,2	2,4	3,6	4,8	6,0	7,2	8,4	9,6	10,8
		L/min	0	20	40	60	80	100	120	140	160	180
WSW-SPP32-055	Hubhöhe [m]		60	58	56	52	49	46	37	23	3
	Wasser durchfluss	m3/h	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min	0	8	17	33	42	50	63
MSW-SPP44-055	Hubhöhe [m]		58	56	54	52	50	47	42	36	29	21	12
	Wasser durchfluss	m3/h	0	0,6	1,2	1,8	2,4	3,0	3,6	4,2	4,8	5,4	6,0
		L/min	0	10	20	30	40	50	60	70	80	90	100
MSw-SPP32-037	Hubhöhe [m]		39	37	36	34	32	30	24	15	2
	Wasser durchfluss	m3/h	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min	0	8	17	33	42	50	63
MSW-SPP32-025	Hubhöhe [m]		28	27	26	25	23	22	17	11	1
	Wasser durchfluss	m3/h	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min	0	8	17	33	42	50	63
MSW-SPP43-075	Hubhöhe [m]		91	84	79	74	68	60	50	37	24
	Wasser durchfluss	m3/h	0	0,6	1,2	1,8	2,4	3,0	3,6	4,2	4,8
		L/min	0	10	20	30	40	50	60	70	80

Allgemeine Beschreibung

Das Benutzerhandbuch soll Ihnen helfen, das Gerät sicher und störungsfrei zu benutzen. Das Produkt wurde nach strengen technischen Nutzungsbedingungen unter Verwendung modernster Technologien und Komponenten entwickelt und hergestellt. Darüber hinaus gelten für die Herstellung strengste Qualitätsstandards.

VERWENDEN SIE DAS GERÄT NUR, WENN SIE DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG GELESEN UND VERSTANDEN HABEN.

Um die Lebensdauer des Geräts zu verlängern und einen störungsfreien Betrieb zu gewährleisten, verwenden Sie es gemäß dieser Bedienungsanleitung und führen Sie regelmäßig Wartungsarbeiten durch. Die technischen Daten und Spezifikationen in diesem Benutzerhandbuch sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, im Rahmen der Qualitätsverbesserung Änderungen vorzunehmen. Die Konzeption des Geräts minimiert das Risiko von Lärmemissionen. Hierfür wurden fortschrittlichste technische Entwicklung zur Lärmminderung berücksichtigt.

Legende

CE ! ▼ ↓ ● !

Das Produkt entspricht den einschlägigen Sicherheitsnormen.

Lesen Sie vor der Inbetriebnahme die Gebrauchsanweisung.

Das Produkt muss recycelt werden.

WARNUNG! oder VORSICHT! oder ERINNERUNG! Anwendbar auf die gegebene Situation. (allgemeines Warnzeichen)

ACHTUNG! Warnung vor Stromschlag!

Schutzklasse I.

ACHTUNG! Der Mechanismus des Geräts kann zu schweren Verletzungen oder zum Tod führen.

HINWEIS! Die Zeichnungen in diesem Handbuch dienen nur zur Veranschaulichung und können in einigen Details vom tatsächlichen Produkt abweichen.

Sicherheit bei der Anwendung

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder sogar zum Tod führen.

Die Begriffe "Gerät" oder "Produkt" werden in den Warnhinweisen und Anleitungen verwendet, um auf die Arbeit mit dem Gerät hinzuweisen:

Tiefbrunnenpumpe

Elektrische Sicherheit

a) Der Stecker muss in die Steckdose passen. Nehmen Sie am Stecker keinerlei Modifikationen vor. Die Verwendung von Originalsteckern und passenden Steckdosen verringert das Risiko eines Stromschlags.
b) Verwenden Sie immer Stromquellen, die mit der Erde verbunden sind und die erforderliche Spannung liefern (auf dem Etikett des Geräts angegeben).
c) Vermeiden Sie das Berühren von geerdeten Elementen wie Rohren, Heizungen, Boilern und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlages, wenn das geerdete Gerät Regen ausgesetzt ist, in direkten Kontakt mit einer nassen Oberfläche kommt oder in einer feuchten Umgebung betrieben wird. Wenn Wasser in das Gerät eindringt, besteht die Gefahr von Schäden am Gerät und von Stromschlägen.
d) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
e) Verwenden Sie das Kabel nur für den vorgesehenen Zweck. Verwenden Sie ihn niemals, um das Gerät zu tragen oder den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel von Wärmequellen, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verhedderte Kabel erhöhen das Risiko eines Stromschlags.
f) Wenn Sie mit dem Gerät im Freien arbeiten, achten Sie darauf, dass Sie ein für den Außenbereich geeignetes Verlängerungskabel verwenden. Die Verwendung eines für die Verwendung im Freien geeigneten Verlängerungskabels verringert das Risiko eines Stromschlags.
g) Verwenden Sie das Gerät nicht, wenn das Netzkabel beschädigt ist oder offensichtliche Verschleißerscheinungen aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder der Kundendienststelle des Herstellers ersetzt werden.
h) Schützen Sie das Gerät vor Sonneneinstrahlung. Verwenden Sie das Gerät an einem geschützten Ort, um eine Beschädigung des Geräts oder eine Gefährdung anderer zu vermeiden.
i) Trennen Sie das Gerät vor der Reinigung von der Stromquelle. Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch. Vermeiden Sie die Verwendung von Reinigungsmitteln und achten Sie darauf, dass keine Flüssigkeit in das Gerät gelangt.

Sicherheit am Arbeitsplatz

a) Sorgen Sie dafür, dass der Arbeitsplatz sauber und gut beleuchtet ist. Ein unordentlicher oder schlecht beleuchteter Arbeitsplatz kann zu Unfällen führen. Versuchen Sie, vorausschauend zu denken, das Geschehen zu beobachten und den gesunden Menschenverstand einzusetzen, wenn Sie mit dem Gerät arbeiten.
b) Verwenden Sie das Gerät nicht in einer explosionsgefährdeten Umgebung, z. B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Wenn Sie einen Schaden oder eine Funktionsstörung feststellen, schalten Sie das Gerät sofort aus und melden Sie es unverzüglich einer Aufsichtsperson.
d) Wenn Sie sich nicht sicher sind, ob das Produkt ordnungsgemäß funktioniert, oder wenn Sie Schäden feststellen, wenden Sie sich bitte an das Servicezentrum des Herstellers.
e) Reparaturen am Produkt dürfen nur von der Kundendienststelle des Herstellers durchgeführt werden. Versuchen Sie nicht, Reparaturen selbst durchzuführen!
f) Verwenden Sie im Falle eines Brandes einen Pulver- oder Kohlendioxid (CO2)-Feuerlöscher (der für die Verwendung an stromführenden Geräten vorgesehen ist), um den Brand zu löschen.

g) Kindern oder unbefugten Personen ist das Betreten eines Arbeitsplatzes untersagt. (Eine Ablenkung kann zum Verlust der Kontrolle über das Gerät führen).
h) Überprüfen Sie regelmäßig den Zustand der Sicherheitsetiketten. Wenn die Etiketten unleserlich sind, müssen sie ersetzt werden.
i) Bitte bewahren Sie dieses Handbuch zum Nachschlagen auf. Geben Sie dieses Gerät an einen Dritten weiter, müssen Sie die Bedienungsanleitung mitgeben.
j) Bewahren Sie das Verpackungsmaterial und kleine Montageteile an einem für Kinder unzugänglichen Ort auf.
k) Halten Sie das Gerät von Kindern und Tieren fern.
I) Wenn Sie dieses Gerät zusammen mit einem anderen Gerät verwenden, befolgen Sie auch die dazugehörige Gebrauchsanweisung.

VERGESSEN! Schützen Sie bei der Verwendung des Geräts Kinder und andere Unbeteiligte.

Eigenschutz

a) Benutzen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Betäubungsmitteln oder Medikamenten stehen, die die Fähigkeit, das Gerät zu bedienen, erheblich beeinträchtigen können.
b) Die Maschine darf nur von körperlich geeigneten Personen bedient werden, die in der Lage sind, mit der Maschine umzugehen, die entsprechend geschult sind, die diese Betriebsanleitung gelesen haben und die eine Unterweisung in Arbeitsschutz erhalten haben.
c) Verwenden Sie bei der Arbeit mit dem Gerät Ihren gesunden Menschenverstand und bleiben Sie aufmerksam. Vorübergehender Konzentrationsverlust bei der Benutzung des Geräts kann zu schweren Verletzungen führen.
d) Um ein versehentliches Einschalten des Geräts zu vermeiden, vergewissern Sie sich, dass der Ein-/Aus-Schalter auf OFF steht, bevor Sie das Gerät an eine Stromquelle anschließen.
e) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie bei der Benutzung des Geräts auf Ihr Gleichgewicht und bleiben Sie stets stabil. Dadurch wird eine bessere Kontrolle über das Gerät in unerwarteten Situationen gewährleistet.
f) Das Gerät ist kein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
g) Stecken Sie nicht Ihre Hände oder andere Gegenstände in das Gerät, während es in Betrieb ist!

Sichere Verwendung des Geräts

a) Überlasten Sie das Gerät nicht. Verwenden Sie die geeigneten Werkzeuge für die jeweilige Aufgabe. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für die es konzipiert wurde, besser und sicherer.
b) Verwenden Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht richtig funktioniert (das Gerät lässt sich nicht ein- und ausschalten). Geräte, die sich nicht mit dem EIN/AUS-Schalter ein- und ausschalten lassen, sind gefährlich, dürfen nicht betrieben werden und müssen repariert werden.
c) Vergewissern Sie sich, dass der Stecker aus der Steckdose gezogen ist, bevor Sie Einstellungen vornehmen, Zubehörteile auswechseln oder das Gerät beiseite legen. Diese Vorsichtsmaßnahmen verringern das Risiko

einer versehentlichen Aktivierung des Geräts.

d) Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit der Einstellung, Reinigung und Wartung beginnen. Eine solche Präventivmaßnahme verringert das Risiko einer versehentlichen Aktivierung.
e) Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem sicheren Ort auf, fern von Kindern und Personen, die nicht mit dem Gerät vertraut sind und die Bedienungsanleitung nicht gelesen haben. Das Gerät kann in den Händen von unerfahrenen Benutzern eine Gefahr darstellen.
f) Halten Sie das Gerät in technisch einwandfreiem Zustand. Überprüfen Sie das Gerät vor jedem Gebrauch auf allgemeine Schäden und insbesondere auf gerissene Teile oder Elemente sowie auf alle anderen Bedingungen, die den sicheren Betrieb des Geräts beeinträchtigen können. Wenn Sie einen Schaden feststellen, geben Sie das Gerät vor dem Gebrauch zur Reparatur.
g) Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
h) Die Reparatur oder Wartung des Geräts darf nur von qualifizierten Personen und unter Verwendung von Originalersatzteilen durchgeführt werden. Dies gewährleistet eine sichere Verwendung.
i) Um die Unversehrtheit des Geräts zu gewährleisten, dürfen die werkseitig angebrachten Schutzvorrichtungen nicht entfernt und keine Schrauben gelöst werden.
j) Beachten Sie beim Transport des Geräts zwischen Lager und Bestimmungsort und bei der Handhabung die Richtlinien des Arbeitsschutzes für den manuellen Transport, die in dem Land gelten, in dem Sie das Gerät einsetzen.
k) Vermeiden Sie Situationen, in denen das Gerät während des Gebrauchs aufgrund übermäßiger Belastung nicht mehr funktioniert. Dies kann zu einer Überhitzung der Antriebselemente und zu Schäden am Gerät führen.
1) Berühren Sie keine beweglichen Teile oder Zubehörteile, es sei denn, das Gerät ist von der Stromquelle getrennt worden.
m) Bewegen, verstellen oder drehen Sie das Gerät während der Arbeit nicht.
n) Reinigen Sie das Gerät regelmäßig, damit sich kein hartnäckiger Schmutz ansammeln kann.
o) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen von Kindern nicht ohne Aufsicht durch eine erwachsene Person durchgeführt werden.
p) Lassen Sie das Gerät nicht im leeren Zustand laufen.
q) Es ist verboten, in die Struktur des Geräts einzugreifen, um seine Parameter oder seinen technischen Zustand zu verändern.
r) Halten Sie das Gerät von Feuer- und Wärmequellen fern.
s) Überlasten Sie das Gerät nicht.

ACHTUNG! Obwohl das Gerät sicher konstruiert ist und Schutzvorrichtungen aufweist, inklusive zusätzlicher Elemente zum Schutz des Bedienenden, besteht bei der Verwendung des Geräts ein geringes Unfall- oder Verletzungsrisiko. Bleiben Sie wachsam und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.

Nutzungsbedingungen

Das Produkt ist für das Pumpen von sauberem Wasser bis zu 35°C aus Tiefbrunnen konzipiert.

Für Schäden, die durch nicht bestimmungsgemäßen Gebrauch des Geräts entstehen, haftet der Benutzer.

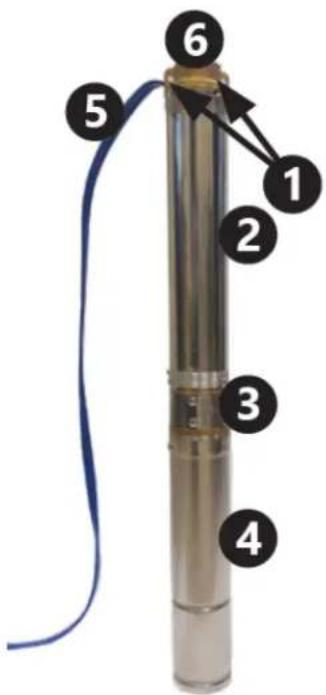

Geräteteile

3- Wassereinlassgitter

4- Motorgehäuse

5- Stromkabel der Pumpe

6- Öffnung für den Wasserabfluss

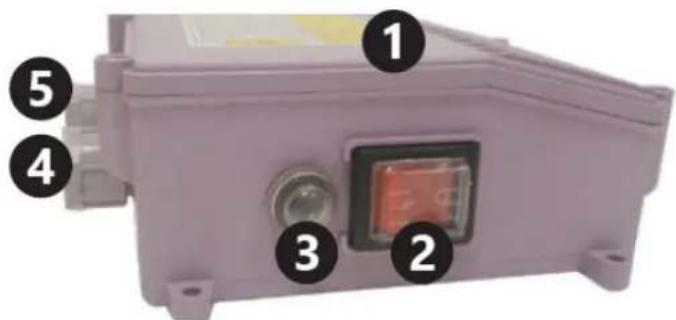

Steuerfeld

3- Überstrom-Schutzschalter

4- Stromkabelverschraubung der Pumpe

5- Stromkabelverschraubung

Vor der ersten Benutzung

Überprüfen Sie bei Erhalt der Ware die Verpackung auf Unversehrtheit und öffnen Sie sie. Sollte die Verpackung beschädigt sein, wenden Sie sich bitte innerhalb von 3 Tagen an Ihr Transportunternehmen und Ihren Händler und dokumentieren Sie den Schaden so detailliert wie möglich. Drehen Sie die Verpackung nicht auf den Kopf! Achten Sie beim Transport des Pakets darauf, dass es waagerecht und stabil gehalten wird.

Entsorgung von Verpackungen

Bitte bewahren Sie alle Verpackungsmaterialien (Karton, Plastikbänder und Styropor) auf, damit das Gerät im Falle eines Problems in einwandfreiem Zustand an die Servicestelle zurückgeschickt werden kann!

Verwendung des Geräts

ACHTUNG! Die Nichtbeachtung der folgenden Hinweise kann zu Verletzungen führen, die eine Gefahr

für Leben und Gesundheit darstellen:

• Nur eine Person mit den entsprechenden Qualifikationen und Fähigkeiten sollte die elektrischen Anschlüsse herstellen und die Pumpe installieren.
  • Schließen Sie das Netzkabel des Geräts gemäß dem in dieser Anleitung enthaltenen Schaltplan an.
  • Die Schalttafel sollte an einem gegen das Eindringen von Wasser geschützten Ort angebracht werden. Bedienen Sie das Gerät nicht mit nassen Händen.
• Verlängerungen des Netzkabels sollten, falls erforderlich, hermetisch verschlossen und von einer entsprechend qualifizierten Person durchgeführt werden.
• Verwenden Sie das Netzkabel nicht zum Tragen des Geräts.
  • Die Pumpe sollte geerdet sein. Verwenden Sie einen Fehlerstromschutzschalter bis zu 30 mA in der elektrischen Anlage.
• Trennen Sie sich sofort von der Stromquelle, wenn die Pumpe eine Fehlfunktion aufweist oder die Isolierung des Stromkabels beschädigt ist.
• Schalten Sie die Pumpe nicht ein, wenn Sie im Wasser stehen oder barfuß auf einer nassen, elektrisch leitenden Oberfläche stehen.

Die Nichtbeachtung der folgenden Hinweise kann zu einem Gerätefehler oder einer plötzlichen

Fehlfunktion führen:

• Installieren Sie die Pumpe in einem Brunnen in vertikaler Position.
- Bevor Sie die Pumpe in einen Bohrschacht absenken, vergewissern Sie sich, dass der Schlamm entfernt wurde.
- Verwenden Sie die Pumpe nicht, um schmutziges Wasser zu pumpen (z. B. mit Öl, Partikeln, Schleifstaub usw. verunreinigt).

• Verwenden Sie die Pumpe nicht für Salzwasser, korrosive
• Stoffe, entflammbare Flüssigkeiten, usw.
• Nicht in Wasser mit einer Temperatur von über 35 °C verwenden.
• Wenn die Pumpe in einem zu breiten Bohrloch installiert wird, führt dies zu einer unzureichenden Kühlung und das Gerät überhitzt. In diesem Fall sollte ein Kühlmantel installiert werden.
• Starten Sie die Pumpe erst, wenn sie in Wasser getaucht ist. Ein "trockener" Betrieb führt zu dauerhaften Schäden an der Pumpe. Die Pumpe sollte vollständig untergetaucht sein, und die Wasseroberfläche sollte sich mindestens 2 m über den Wasseraustrittsöffnungen befinden.
• Befestigen Sie das Stromkabel mindestens alle 2 m am Förderrohr (z. B. mit Kabelbindern), um zu vermeiden, dass das Kabel unter seinem eigenen Gewicht bricht.
• Verwenden Sie ein Rückschlagventil, um die Pumpe vor zurückfließendem Wasser zu schützen.
• Bevor Sie die Pumpe in ein neues Bohrloch absenken, stellen Sie sicher, dass Schlamm, Schlick und Sand gründlich entfernt worden sind.
• Es wird nicht empfohlen, die Pumpe zum Fördern von Wasser mit einem hohen Mineraliengehalt zu verwenden. Wasser mit hohem Mineralgehalt kann zu Ablagerungen auf dem Pumpengehäuse führen, die eine korrekte Kühlung des Motors verhindern, was wiederum zu Überhitzung und Motorschäden führen kann.
• Verwenden Sie die Pumpe nicht, wenn die Umgebungstemperatur unter Null liegt. Gefrorenes Wasser beschädigt das Gerät und das Wasserleitungssystem an der Oberfläche.
  • Verstopfen Sie den Wasserauslass nicht, wenn Sie das Gerät benutzen.
• Verwenden Sie ein Seil (vorzugsweise Standard-Nylon), das an den Pumpengriffen befestigt ist, um die Pumpe zu heben, zu tragen und in einen Bohrschacht abzusenken.
• Das Produkt sollte unter der Aufsicht einer Person verwendet werden, die über entsprechende Kenntnisse in Bezug auf seine Verwendung und Bedienung verfügt.

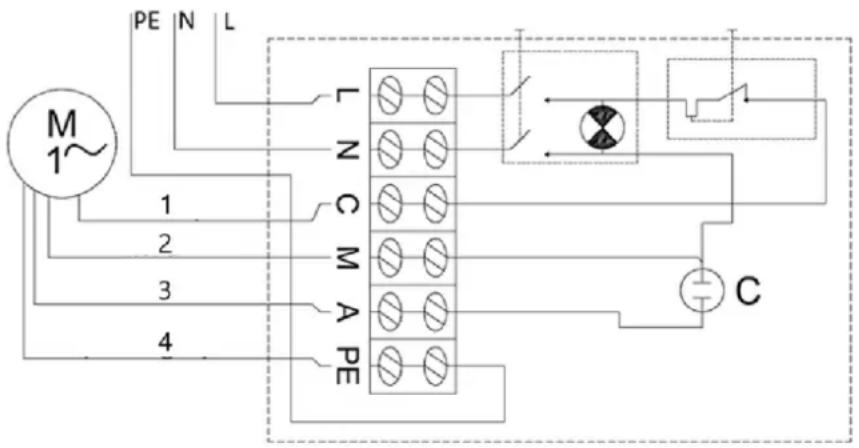

Schaltplan der Stromkreise:

Um die Pumpe einzuschalten, stellen Sie den Ein/Aus-Schalter auf die Position Ein.

Wenn der Überstromschutzschalter durch einen Kurzschluss, eine Überhitzung usw. ausgelöst wird, lösen Sie den Schutzschalter aus, sobald das Problem (die Ursache für das Auslösen des Überstromschutzschalters) behoben ist, indem Sie den Schutzschalterknopf am Gehäuse der Schalttafel drücken.

Demontieren Sie die Pumpe

In Gebieten, in denen die Temperaturen unter den Gefrierpunkt fallen, sollte die Pumpe für den Winter demontiert und gemäß den Richtlinien im Abschnitt "Transport und Lagerung" gelagert werden.

Zum Zerlegen der Pumpe:

• Stellen Sie den Ein/Aus-Schalter auf die Position Aus ("0").
  • Trennen Sie die Pumpe von der Stromquelle.
• Ziehen Sie die Pumpe mit einem Stahlseil oder einem anderen sicheren Seil, das an den Griffen der Pumpe befestigt ist, aus dem Bohrloch.
• Trennen Sie die Wasserzuleitung von der Pumpe.
  • Leeren Sie das in der Pumpe verbliebene Wasser, indem Sie sie auf den Kopf stellen.
• Sobald die Pumpe trocken ist, kann sie sicher gelagert werden.

Transport und Lagerung

• Schütteln, Stürzen und Umkippen des Geräts sollten beim Transport vermieden werden. Lagern Sie es an einem gut belüfteten Ort mit trockener Luft und ohne ätzende Gase.
• Lagern Sie das Gerät bei Umgebungstemperaturen über Null in horizontaler Lage. Wenn die Pumpe länger als ein paar Tage gelagert wurde, vergewissern Sie sich, dass das Gerät ordnungsgemäß funktioniert, bevor Sie es wieder einbauen.

Reinigung und Wartung

• Ziehen Sie immer den Netzstecker, bevor Sie das Gerät reinigen.
• Verwenden Sie für die Reinigung jeder Oberfläche einen Reiniger ohne ätzende Stoffe.
• Reinigen Sie das Gerät nach jedem Gebrauch mit einem Strahl sauberen Wassers und einem weichen Tuch von organischen Ablagerungen.
• Lagern Sie das Gerät an einem trockenen, kühlen Ort, frei von Feuchtigkeit und direkter Sonneneinstrahlung.

Regelmäßige Kontrolle des Geräts

Überprüfen Sie regelmäßig, ob das Gerät beschädigt ist. Im Falle einer Beschädigung stellen Sie den Gebrauch bitte sofort ein und kontaktieren Sie den Kundendienst, um das Problem zu lösen.

Was ist im Falle eines Problems zu tun?

Bitte wenden Sie sich an den Kundendienst und halten Sie die folgenden Informationen bereit:

• Rechnungsnummer und Seriennummer (letztere ist auf dem technischen Schild des Geräts zu finden).
- Machen Sie gegebenenfalls ein Foto von dem beschädigten, gebrochenen oder defekten Teil.
- Es wird Ihrem Kundendienstmitarbeiter leichter fallen, die Ursache des Problems zu ermitteln, wenn Sie eine ausführliche und genaue Beschreibung des Problems abgeben. Je genauer Ihre Angaben sind, desto besser kann der Kundendienst Ihr Problem schnell und effizient lösen!

ACHTUNG! Öffnen Sie das Gerät niemals ohne die Genehmigung Ihres Kundendienstes. Dies kann zum

Verlust der Garantie führen!

Entsorgung von Altgeräten

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

Fehlerbehebung

Fehler	Möglicher	Grund
Das Gerät startet nicht	Überstrom-Schutzschalter hat ausgelöst	Beheben Sie die Ursache für die Auslösung des Schutzschalters. Warten Sie, bis der Motor abgekühlt ist. Stellen Sie den Schutzschalter in seine ursprüngliche Position zurück.
	Keine Leistung	Stellen Sie sicher, dass das Netzkabel richtig angeschlossen ist.
	Beschädigter Motor oder beschädigtes Stromkabel	Rufen Sie Ihren Vertreter oder einen qualifizierten Techniker an.
Das Gerät startet, pumpt aber nicht / pumpt nur wenig Wasser	Wasserzufuhr verstopft Beseitigen Sie die Verstopfung.
	Undichte Wasseranschlüsse Versiegeln	Sie die Anschlüsse.
	Unzureichender Wasserstand im Bohrloch	Prüfen Sie den Wasserstand. Die Pumpe sollte sich mindestens 2 m unter der Wasseroberfläche befinden.
	Wasserförderhöhe zu hoch	Installieren Sie die Pumpe gemäß ihrer technischen Spezifikation.

Bescherming klasse I.

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).

Utylizacja produktu
