BRUKSANVISNING SPP32-025 MSW

Klasse I-beskyttelse.

OBS! Apparatets mekanisme kan forårsage alvorlig personskade eller død.

5- Strømkabel til pumpe

4- Kabelforskruning til pumpe

5- Strømkabelforskruning

Før første brug

Transport og opbevaring

Rengøring og vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn DYKKBAR PUMPE
Modell	MSW-SPP44-075	MSW-SPP44-037	MSW-SPP32-075	MSW-SPP48-110	MSW-SPP48-220
Nominell spenning [V~/ frekvens [Hz]	230/50
Nominell effekt [W]	1500 900	1500 1700 3000
Utgangseffekt [W]	750 370	750 1100 2200
Isolasjonsklasse	B
Arbeidsmodus	S1
Beskyttelsesklasse	I
Kapslingsgrad IP IP68
Mål [mm]	830*90*90	710*92*92	1255*70*70	890*90*90	1330*90*90
Vekt [kg]	14,2	11	13,65	16,5	25,65
Borebrønndiameter [mm]	100 100	80	100 100
H Maks. [m]	72	43	85	54	96
Maks. strømningshastighet [L/min]	100 100	63	180 180
Maks. sandinnhold i vann [%]	0,25
Maks. vann temp. [°C]	35
Maks. dybde under vannoverflaten [m]	30
Maks. tall av starter/t	50
Antall trinn (hjul)	10	6	24	8	14
Uttak	1.25"	1.25"	1.25"	2"	2"
Lengde på strømkabel [m]	20
Maks. vannføring	6 m3/t	6000 l/t	3,78 m3/t3780 l/t	10,8 m3/t	10,8 m3/t

Beskrivelse av parameter	Parameterverdi
Produktnavn DYKKBAR PUMPE
Modell	MSW-SPP32-055	MSW-SPP44-055	MSW-SPP32-037	MSW-SPP32-025	MSW-SPP43-075
Nominell spenning [V~/] frekvens [Hz]	230/50
Nominell effekt [W]	1100 1100	900 750 1500
Utgangseffekt [W]	550 550	370 250 750
Isolasjonsklasse	B
Arbeidsmodus	S1
Beskyttelsesklasse	I
Kapslingsgrad IP IP68
Mål [mm]	1033*71*71	750*90*90	806*70*70	680*70*70	850*90*90
Vekt [kg]	11,15	13,05	10,1	8,75	14,5
Borebrønndiameter [mm]	80	100	80	80	100
H Maks. [m]	60	58	39	28	91
Maks. strømningshastighet [L/min]	63	100	63	63	80
Maks. sandinnhold i vann [%]	0,25
Maks. vann temp. [°C]	35
Maks. dybde under vannoverflaten [m]	30
Maks. tall av starter/t	50
Antall trinn (hjul)	17	8	11	8	12
Uttak	1.25"
Lengde på strømkabel [m]	20
Maks. vannføring	3,78 m3/t	6 m3/t	3,78 m3/t3780 l/t	3,78 m3/t	4,8 m3/t

Hodeløft og vannføringstabell

MSW-SPP44-075	Hodeløft [m]		72	69	67	65	62	58	53	46	37	27	16
	Vannst	m3/t	0	0,6	1,2	1,8	2,4	3,0	3,6	4,2	4,8	5,4	6,0
	røm	L/min	0	10	20	30	40	50	60	70	80	90	100
MSW-SPP44-037	Hodeløft [m]		43	42	40	39	37	35	32	27	22	16	9
	Vannstrøm	m3/t 0	0,6 1,2	1,8	2,4 3,0	3,6	4,2 4,8	5,4	6,0
		L/min	0	10	20	30	40	50	60	70	80	90	100
MSW-SPP32-075	Hodeløft [m]		85	82	79	74	70	65	52	33	3
	Vannstrøm	m3/t	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min 0	8 17	25 30	33 42	50 63
MSW-SPP48-110	Hodeløft [m] 54		52 51	48	45 43	37 32	22 12
	Vannstrøm	m3/t	0	1,2	2,4	3,6	4,8	6,0	7,2	8,4	9,6	10,8
		L/min	0	20	40	60	80	100	120	140	160	180
MSW-SPP48-220	Hodeløft [m] 96		92 89	85	80 74	66 54	38 21
	Vannstrøm	m3/t	0	1,2	2,4	3,6	4,8	6,0	7,2	8,4	9,6	10,8
		L/min	0	20	40	60	80	100	120	140	160	18O
MSW-SPP32-055·	Hodeløft [m]		60	58	56	52	49	46	37	23	3
	Vannstrøm	m3/t	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min 0	8 17	25 30	33 42	50 63
MSW-spp44-055	Hodeløft [m] 58		56 54	52	50 47	42 36	29 21	12
	Vannstrøm	m3/t 0	0,6 1,2	1,8	2,4 3,0	3,6	4,2 4,8	5,4	6,0
		L/min	0	10	20	30	40	50	60	70	80	90	100.
MSW-SPP32-037	Hodeløft [m]		39	37	36	34	32	30	24	15	2
	Vannstrøm	m3/t	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min 0	8 17	25 30	33 42	50 63
MSW-SPP32-025	Hodeløft [m]		28	27	26	25	23	22	17	11	1
	Vannstrøm	m3/t	0	0,5	1,0	1,5	1,8	2,0	2,5	3,0	3,78
		L/min 0	8 17	25 30	33 42	50 63
MSW-SPP43-075	Hodeløft [m] 91		84 79	74	68 60	50 37	24
	Vannstrøm	m3/t	0	0,6	1,2	1,8	2,4	3,0	3,6	4,2	4,8
		L/min 0	10 20	30 40	50 60	70 80

Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer.

Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

CE ! ▲ ▼ ⊥ → !

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

Produktet må resirkuleres.

ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen. (generelt adverselsskilt)

OBS! Advarsel om elektrisk støt!

OBS! Enhetsmekanismen kan påføre alvorlige skader eller forårsake død.

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

Brukssikkerhet

OBS! Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlig skade eller til og med død.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til:

DYKKBAR PUMPE

Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.
b) Bruk alltid strømkilder som er koblet til jord og gir nødvendig spenning (angitt på etiketten på enheten).
c) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, kommer i direkte kontakt med våte overflater eller brukes i fuktige omgivelser. Hvis det kommer vann inn i apparatet, øker risikoen for skade på apparatet og for elektrisk støt.
d) Ikke ta på enheten med våte eller fuktige hender.
e) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.
f) Hvis du arbeider med apparatet utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk.

Bruk av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.

g) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.
h) Beskytt enheten mot solstråling. Bruk enheten på et beskyttet sted for å unngå å skade utstyret eller sette andre i fare.
i) Før rengjøring, koble den fra strømkilden. Bruk en myk fuktig klut til rengjøring. Unngå å bruke vaskemidler og sørg for at det ikke kommer væske inn i enheten.

Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.
b) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk.
c) Hvis du oppdager skader eller uregelmessig drift, må du straks slå av apparatet og rapportere det til en overordnet.
d) Hvis du er usikker på om produktet fungerer som det skal, eller hvis du oppdager skader, må du kontakte produsentens servicesenter.
e) Kun produsentens servicesenter kan utføre reparasjoner på produktet. Ikke forsøk å utføre reparasjoner selv!
f) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid (CO2) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
g) Barn eller uvedkommende har forbud mot å gå inn på en arbeidsstasjon. (En distraksjon kan føre til tap av kontroll over enheten).
h) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
i) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
j) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
k) Hold enheten borte fra barn og dyr.
I) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

HUSKE! Beskytt barn og andre tilskuere når du bruker apparatet.

Personlig sikkerhet

a) Ikke bruk apparatet når du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
b) Maskinen kan betjenes av fysisk skikkete personer som er i stand til å håndtere maskinen, som har fått nødvendig opplæring, som har lest denne bruksanvisningen og som har fått opplæring i helse og sikkerhet på arbeidsplassen.

c) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
d) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV-posisjon før du kobler den til en strømkilde.
e) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
f) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.
g) Ikke stikk hendene eller andre gjenstander inn i apparatet mens det er i bruk!

Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Ikke bruk enheten hvis PÅ/AV-bryteren ikke fungerer som den skal (slår ikke enheten av og på). Enheter som ikke kan slås på og av med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres.
c) Sørg for at støpselet er trukket ut av stikkontakten før du foretar justeringer, bytter tilbehør eller legger apparatet til side. Slike forholdsregler vil redusere risikoen for utilsiktet aktivering av enheten.
d) Koble apparatet fra strømforsyningen før justering, rengjøring og vedlikehold påbegynnes. Et slikt forebyggende tiltak reduserer risikoen for utilsiktet aktivering.
e) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
f) Hold enheten i perfekt teknisk stand. Kontroller før hver bruk for generelle skader, og sjekk spesielt for sprukne deler eller elementer og for andre forhold som kan påvirke sikker drift av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
g) Oppbevar enheten utilgjengelig for barn.
h) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
i) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
j) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes.
k) Unngå situasjoner der enheten slutter å fungere under bruk på grunn av for stor belastning. Dette kan føre til overoppheting av drivelementene og skade på enheten.
I) Ikke ta på leddede deler eller tilbehør med mindre enheten er koblet fra strømkilden.
m) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.
n) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.
o) Apparatet er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen person.

p) Ikke kjør enheten när den er tom.

q) Det er forbudt å forstyrre enhetens struktur for å endre dens parametere eller tekniske tilstand.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

Bruk retningslinjer

Produktet er designet for å pumpe rent vann opp til 35°C fra dype vannbrønner.

Brukeren er ansvarlig for enhver skade som følge av ikke-tilsiktet bruk av enheten.

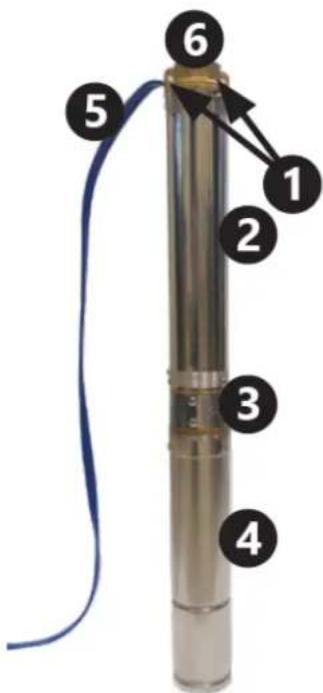

Enhetsdeler

1 2 3 4 5 6

1- Håndtak

2- Pumpehus

3- Vanninntaksrist

4- Motorhus

5- Pumpe strømkabel

6- Vannutløpsåpning

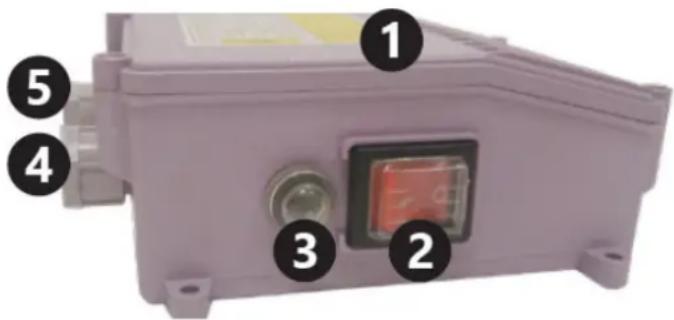

Styrepanel

4- Pumpestrømkabelgjennomføring

5- Strømkabelgjennomføring

Før første gangs bruk

Ved mottak av varene, sjekk emballasjen for integritet og åpne den. Hvis emballasjen er skadet, vennligst kontakt ditt transportselskap og distributør innen 3 dager, og dokumenter skadene så detaljert som mulig. Ikke snu pakken opp ned! Når du transporterer pakken, sørg for at den holdes vannrett og stabil.

Kassering av emballasje

Vennligst oppbevar alt emballasjemateriale (papp, plasttape og isopor), slik at enheten i tilfelle problemer kan sendes tilbake til servicesenteret i nøyaktig stand!

Bruk av enheten

OBS!!! Unnlatelse av å overholde følgende retningslinjer kan føre til skade, som utgjør en risiko for liv

og helse:

• Kun en person med de nødvendige kvalifikasjonene og ferdighetene bør sette på plass de elektriske koblingene og installere pumpen.
• Koble til enhetens strømkabel i samsvar med det elektriske diagrammet som er inkludert i denne instruksjonen.
• Kontrollpanelet skal plasseres på et sted beskyttet mot vanninntrenging. Ikke bruk enheten med våte hender.
• Forlengelser av strømledningen, om nødvendig, skal forsegles hermetisk og utføres av en person med passende kvalifikasjoner.
• Ikke bruk strømkabelen til å bære enheten.
• Pumpen skal være jordet. Bruk en jordfeilbryter opp til 30mA i det elektriske systemet.
• Koble fra strømkilden umiddelbart hvis pumpen ikke fungerer eller strømkabelens isolasjon er skadet.
• Ikke slå på pumpen när du står i vann eller barbeint på en våt, elektrisk ledende overflate.

Unnlatelse av å overholde følgende retningslinjer kan føre til en enhetsfeil eller plutselig

funksjonsfeil:

- Installer pumpen i en brønn i vertikal stilling.

• Før du senker pumpen ned i en borebrønn, sørg for at slammet er renset ut.

- Ikke bruk pumpen til å pumpe skittent vann (f.eks. forurenset med olje, partikler, slipende partikler osv.).

- Ikke bruk pumpen for saltvann, etsende

- Ikke bruk med vann som overstiger 35 °C.

- Hvis pumpen er installert i en borebrønn som er for bred, vil det føre til utilstrekkelig kjøling og enheten vil overopphetes. I dette tilfellet bør en kjølekappe installeres.

- Ikke start pumpen før den er nedsenket i vann. "Tørr" drift resulterer i permanent skade på pumpen. Pumpen skal være helt nedsenket, og vannoverflaten bør være minst 2 m over vannavløpshullene.

- Fest strømkabelen til leveringsrøret (ved hjelp av f.eks. kabelbånd) minst hver 2. m for å unngå at kabelen bremser under sin egen vekt.

- Bruk en tilbakeslagsventil for å beskytte pumpen mot tilbakevendende vannpåvirkning.

• Før du senker pumpen ned i en ny borebrønn, sørg for at slam, silt og sand er grundig renset ut.

- Det anbefales ikke å bruke pumpen til å pumpe vann med høyt mineralinnhold. Vann med høyt mineralinnhold kan føre til avleiringer på pumpehuset, noe som forhindrer korrekt avkjøling av motoren som igjen kan føre til overoppheting og skade motoren.

- Ikke bruk pumpen hvis omgivelsestemperaturen er under null. Frosset vann vil skade enheten og vanntilførselssystemet til overflaten.

- Ikke blokker vannutløpet när det er i bruk.

- Bruk et tau (helst standard nylon) festet til pumpehåndtakene for å løfte, bære og senke pumpen ned i en borebrønn.

- Produktet skal brukes under tilsyn av en person med passende kunnskap når det gjelder bruk og drift.

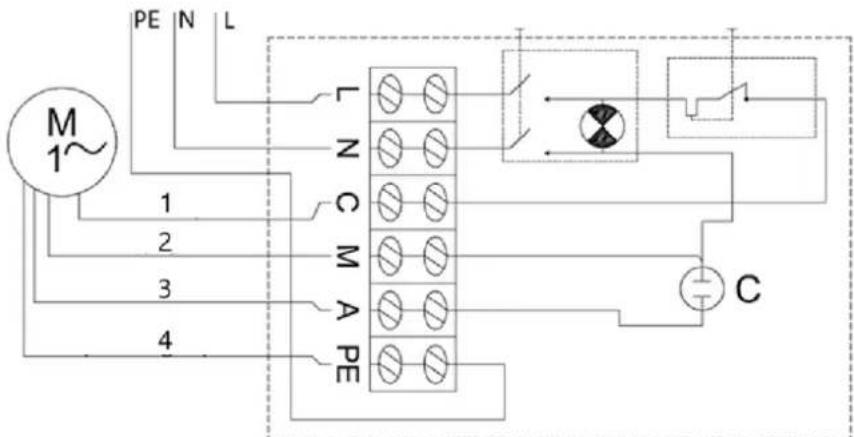

Elektrisk koblingsskjema

For å slå på pumpen, sett på/av-bryteren til på-posisjon.

Hvis overstrømsbryteren utløses av en kortslutning, overoppheting osv., när problemet er løst (årsaken til at overstrømsbryteren utløses), løsne strømbryteren ved å trykke på bryterknappen på kontrollpanelhuset.

Demonter pumpen

I områder der temperaturen faller under null, demonter pumpen for vintersesongen og oppbevar den i henhold til retningslinjene i avsnittet "transport og lagring".

For å demontere pumpen:

• Sett på/av-bryteren til av-posisjon ("0").
• Koble pumpen fra strømkilden.
• Trekk ut pumpen fra borebrønnen med et stål eller et annet sikkert tau festet til pumpehåndtakene.
• Koble vanntilførselsrøret fra pumpen.
  • Tøm eventuelt vann som er igjen i pumpen ved å snu den opp ned.
• Når pumpen er tørr, er den klar til å lagres trygt.

Transport og lagring

• Risting, krasj og å snu enheten opp ned bør unngås når den transporteres. Oppbevar den på et godt ventilert sted med tørr luft og uten etsende gass.
• Oppbevar enheten i omgivelsestemperaturer over null i horizontal posisjon. Hvis pumpen har vært lagret i mer enn noen få dager, sørg for at enheten fungerer som den skal før du installerer den igjen.

Rengjøring og vedlikehold

• Koble alltid fra enheten før du rengjør den.
• Bruk rengjøringsmiddel uten etsende stoffer for å rengjøre hver overflate.
• Rengjør organiske avleiringer fra enheten etter hver bruk med en strøm med rent vann og en myk klut.
• Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.

Regelmessig kontroll av enheten

Sjekk regelmessig om enheten er skadet. I tilfelle skade, vennligst slutt å bruke den umiddelbart og kontakt kundeservice for å løse problemet.

Hva skal jeg gjøre i tilfelle et problem?

Ta kontakt med kundeservice og klargjør følgende informasjon:

• Fakturanummer og serienummer (sistnevnte finnes på teknisk skilt på enheten).
• Om nødvendig, ta et bilde av den skadede, ødelagte eller defekte delen.
• Det vil være lettere for kundeserviceassistenten din å finne kilden til problemet hvis du gir en detaljert og presis beskrivelse av problemet. Jo mer detaljert informasjonen din er, jo bedre kundeservice vil kunne løse problemet ditt raskt og effektivt!

OBS!!! Åpne aldri enheten uten godkjenning fra kundeservice. Dette kan føre til tap av garanti!

Kassering av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet. Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

Løsning av problemer

Problem	Mulig	årsak
Enheten starter ikke	Overstrømsbryter har løst ut	Utbedre årsaken til at strømbryteren løste ut. Vent til motoren har kjølt seg ned.Tilbakestill strømbryteren til sin opprinnelige posisjon.
	Ingen strøm	Kontroller at strømkabelen er riktig tilkoblet.
	Skadet motor eller strømkabel	Ring din agent eller kvalifiserte tekniker.
Enheten starter, men pumper ikke / pumper bare litt vann	Vanntilførselen er tilstoppet Fjern blokkeringen.
	Lekkende vanntilkoblinger Forsegl koblingene.
	Utilstrekkelig vannstand i borebrønnen	Sjekk vannstanden. Pumpen bør være minst 2 m under vannoverflaten.
	Vanntilførselshodet er for høyt	Installer pumpen i henhold til dens tekniske spesifikasjoner.

Regelbunden kontroll av enheten
