NÁVOD K OBSLUZE PHSA 20-Li B2 PARKSIDE

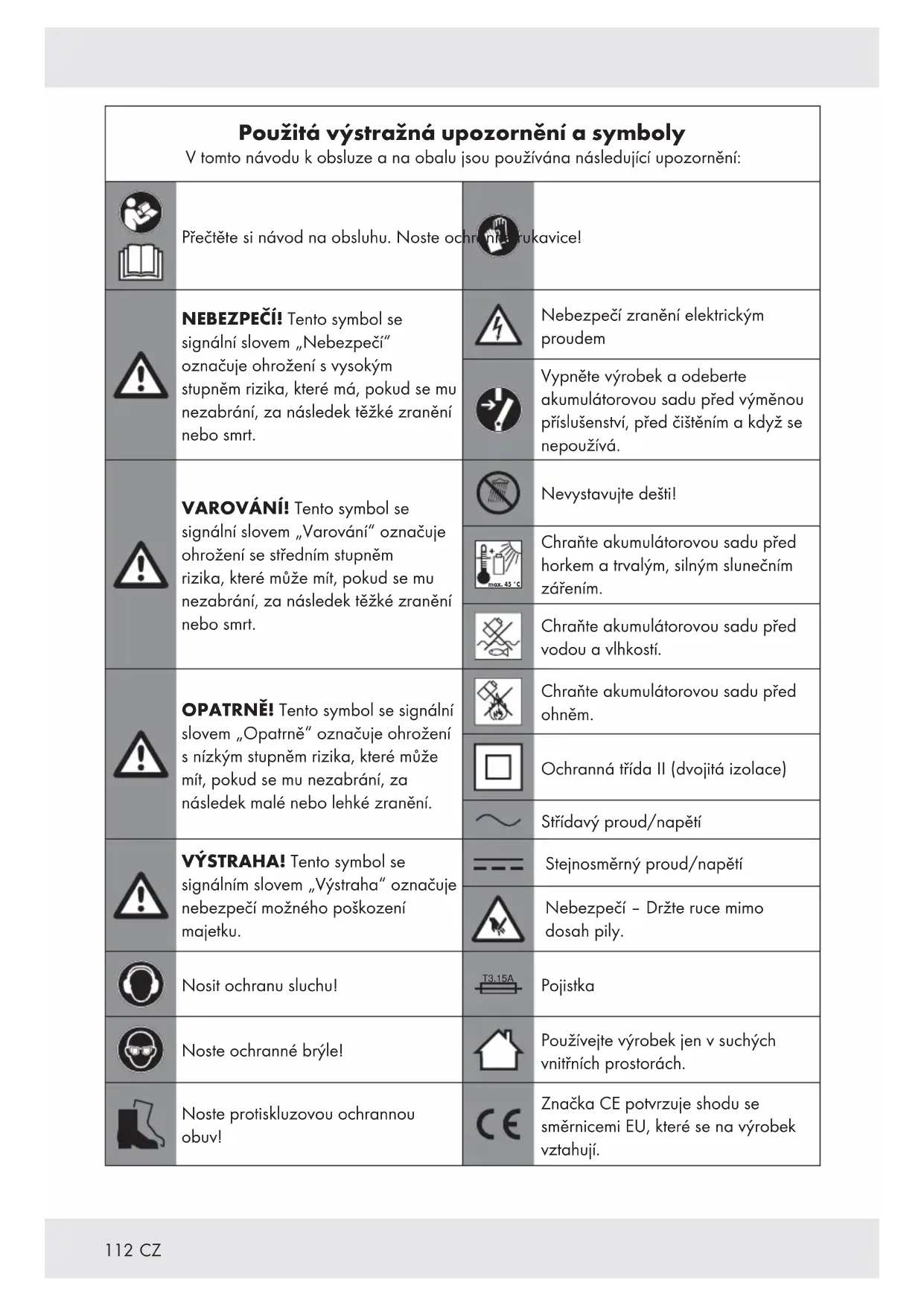

Použitá výstražná upozornění a symboly V tomto návodu k obsluze a na obalu jsou používána následující upozornění: Přečtěte si návod na obsluhu. Noste ochranné rukavice! NEBEZPEČÍ! Tento symbol se signální slovem „Nebezpečí“ označuje ohrožení s vysokým stupněm rizika, které má, pokud se mu nezabrání, za následek těžké zranění nebo smrt. Nebezpečí zranění elektrickým proudem Vypněte výrobek a odeberte akumulátorovou sadu před výměnou příslušenství, před čištěním a když se nepoužívá. VAROVÁNÍ! Tento symbol se signální slovem „Varování“ označuje ohrožení se středním stupněm rizika, které může mít, pokud se mu nezabrání, za následek těžké zranění nebo smrt. Nevystavujte dešti! max. 45°C Chraňte akumulátorovou sadu před horkem a trvalým, silným slunečním zářením. Chraňte akumulátorovou sadu před vodou a vlhkostí. OPATRNĚ! Tento symbol se signální slovem „Opatrně“ označuje ohrožení s nízkým stupněm rizika, které může mít, pokud se mu nezabrání, za následek malé nebo lehké zranění. Chraňte akumulátorovou sadu před ohněm. Ochranná třídaII (dvojitá izolace) Střídavý proud/napětí VÝSTRAHA! Tento symbol se signálním slovem „Výstraha“ označuje nebezpečí možného poškození majetku. Stejnosměrný proud/napětí Nebezpečí–Držte ruce mimo dosah pily. Nosit ochranu sluchu! T3.15A Pojistka Noste ochranné brýle! Používejte výrobek jen v suchých vnitřních prostorách. Noste protiskluzovou ochrannou obuv! Značka CE potvrzuje shodu se směrnicemi EU, které se na výrobek vztahují.113

20V PHSA 20-Li B2 z Úvod Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady. z Použití ke stanovenému účelu Tyto aku nůžky na živý plot 20V (v následujícím „výrobek“ nebo „elektrický nástroj“) je určen pro stříhání a zastřihávání živých plotů, keřů a okrasných keřů. Jiné upotřebení nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a mohou vést k nebezpečím, jako je smrt, život ohrožující zranění nebo poškození. Výrobce neručí za škody, které vzniknou neodborným používáním. Tento výrobek je určen pro domácí použití a podobné aplikace. Výrobek není určen pro použití k podnikatelským účelům. Výrobek je určen pro použití dospělými. Mladí lidé starší 16let mohou výrobek používat pouze pod dohledem. Provozovatel nebo uživatel je odpovědný za nehody nebo škody na jiných osobách nebo jejich majetku. Výrobek je součástí řady Parkside X 20 V Team. Výrobek je nutné používat s akumulátorovými sadami řady Parkside X 20 V Team. z Rozsah dodávky

VAROVÁNÍ! X Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení! 1 Aku nůžky na živý plot 20V 1 Ochrana nožů 1 Návod na obsluhu z Popis dílů Otevřete před dalším čtením stránku s obrázky a seznamte se se všemi funkcemi výrobku. ObrázekA [1] Ochrana před nárazy [2] Bezpečnostní lišta s noži [3] Kryt ruky [4] Bezpečnostní spínač [5] Přední rukojeť [6] Větrací otvory [7] Vypínač Zap/Vyp [8] Zadní rukojeť [9] Vodicí lišta akumulátoru [] Kryt motoru [] Závěs krytu motoru [] Ochrana nožů [] Závěs ochrany nožů

Press Označení „Odblokovat“ Obrázek B a C [] Akumulátorová sada * [] Tlačítko (stav nabíjení) [] LED stavu nabití (Červená/oranžová/ zelená) [] Odblokovací tlačítko pro akumulátorovou sadu [] Nabíječka (rychlonabíječka) * [] Kontrolka nabíjení LED– Červená [] Kontrolka nabíjení LED– Zelená [] Přípojné vedení se síťovou zástrčkou

• Akumulátorová sada a rychlonabíječka nejsou součástí balení114

z Technické údaje Aku nůžky na živý plot 20V PHSA 20-Li-B2 Napětí motoru U: 20 V Volnoběžné otáčky n

Délka řezu: cca510mm Max. rozteč zubů: cca16mm Hmotnost: 2,32 kg Akumulátorová sada PAP 20 B1 * Typ: Lithium-iontová Jmenovité napětí: 20V max. Kapacita: 2,0 Ah Energetická hodnota: 40 Wh Počet článků: 5 Akumulátorová sada PAP 20 B3 * Typ: Lithium-iontová Jmenovité napětí: 20 V max. Kapacita: 4,0 Ah Energetická hodnota: 80 Wh Počet článků baterie: 10 Rychlonabíječka PLG 20 B3 * Vstup: Jmenovité napětí: 230–240 V

Jmenovitá frekvence: 50 Hz Jmenovitý výkon: 120 W Pojistka (vnitřní): 3,15 A / Výstup: Jmenovité napětí: 21,5 V Nabíjecí proud: 4,5 A Ochranná třída: II /

• Akumulátorová sada a rychlonabíječka nejsou součástí balení Doby nabíjení

PLG 20 B3 35min 60min Doporučená okolní teplota: Celková maximální teplota: +45 °C Při nabíjení: +4 až +40 °C Při provozu: +4 až +40 °C Při skladování: +20 až +26 °C Hodnoty emisí hluku Naměřené hodnoty byly stanoveny v souladu s normou EN62841. Hladina akustického tlaku elektrického nástroje hodnocená jakoA je obvykle: Hladina akustického tlaku L

: 2,57 dB Hladina akustického výkonu L

zaručeno : 87,00 dB(A) změřeno : 83,90 dB(A) Nejistota K

: 2,57 dB Emisní hodnoty vibrací Celkové hodnoty vibrací (vektorový součet tří směrů), stanovené v souladu s EN62841: Přední rukojeť a

: 1,602 m/s² Nejistota K : 1,5 m/s² Zadní rukojeť a

Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku byly naměřeny pomocí standardizovaných zkušebních metod, a mohou být použity k porovnání jednoho elektrického nástroje s jiným. X Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku mohou být použity i pro předběžnému odhadu zatížení.

VAROVÁNÍ! X Vibrace a hluk při skutečném použití elektrických nástrojů se od uvedených hodnot odchylují v závislosti na způsobu, jakým je elektrický nástroj používán, zejména typ zpracovávaného obrobku. X Je nezbytné zavést bezpečnostní opatření na ochranu obsluhy na základě odhadu vibračního zatížení během skutečných podmínek používání (je třeba vzít v úvahu všechny části pracovního cyklu, například časy, kdy je nářadí vypnuto a časy, kdy je elektrický nástroj zapnut, ale běží bez zatížení). Bezpečnostní pokyny z Všeobecné bezpečnostní pokyny pro elektrické nástroje

VAROVÁNÍ! X Přečtěte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Nedodržení následných pokynů může způsobit zranění elektrickým proudem, požár a/nebo těžká zranění. Uschovejte bezpečnostní pokyny a návody pro budoucnost. Termín používaný v bezpečnostních pokynech „elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (síťovým vedením) nebo elektrické nástroje napájené akumulátorem (bez síťového vedení). Bezpečnost práce na pracovním místě

1) Udržujte pracovní prostor v čistotě

a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům.

2) Nepracujte s elektrickým

nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.

3) Při práci s elektrickými nástroji

udržujte děti a osoby v bezpečné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad elektrickým nástrojem.116

Elektrická bezpečnost

1) Síťová zástrčka elektrického

nástroje se musí hodit do zásuvky. Zástrčka nesmí být žádným způsobem měněna. Nepoužívejte rozbočovací zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.

2) Vyhněte se kontaktu těla s

uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem.

3) Chraňte elektrické nástroje před

deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.

4) Nezneužívejte přípojné vedení

k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte přípojné vedení daleko od tepla, oleje, ostrých hran nebo pohybujících se částí přístroje. Poškozená nebo spletená přípojná vedení zvyšují riziko úrazu elektrickým proudem.

5) Pokud pracujete s elektrickým

nástrojem venku, používejte jen prodlužovací kabel vhodné i pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

6) Pokud je provoz elektrického

nástroje ve vlhkém prostředí nevyhnutný, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem. Bezpečnost osob

1) Buďte pozorní, sledujte, co děláte

a používejte zdravý rozum při práci s elektrickým nástrojem. Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při používání elektrického nástroje může vést k vážným zraněním.

2) Používejte osobní ochranné

pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění.

3) Zabraňte náhodnému spuštění.

Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/nebo akumulátoru, ho zvednete nebo přenášíte. Pokud přenášíte elektrický nástroj s prstem na spínači nebo zapnutý elektrický nástroj připojíte k napájení, může to vést k nehodám.117

4) Před zapnutím elektrického

nástroje odstraňte všechny seřizovací nástroje nebo klíč na šrouby. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nástroje, může vést ke zranění.

5) Vyhýbejte se nenormálnímu

držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.

6) Noste vhodný oděv. Nenoste

volný oděv nebo šperky. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.

7) Pokud mohou být namontována

zařízení na odsávání a záchyt prachu, ujistěte se, že jsou připojeny a správně použity. Upotřebení odsávání prachu dokáže snížit ohrožení prachem.

8) Neukolébejte se ve falešné

bezpečnosti a nepřekračujte bezpečnostní pravidla pro elektrické nástroje, a to ani v případě, že jste se seznámili s elektrickým nástrojem při častém používání. Nedbalé jednání může vést k vážným zraněním během zlomků sekundy. Upotřebení a zacházení s elektrickým nástrojem

1) Elektrický nástroj nepřetěžujte.

Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu.

2) Nepoužívejte elektrický nástroj,

jehož vypínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.

3) Před jakýmkoliv seřizováním,

výměnou nástrojových nástavců nebo před uložením nepoužívaného elektrického nástroje vytáhněte zástrčku ze zásuvky a/nebo odstraňte odnímatelný akumulátor. Toto preventivní opatření zabraňuje neúmyslnému spuštění elektrického nástroje.

4) Nepoužívané elektrické nástroje

skladujte mimo dosah dětí. Nenechte osoby používat elektrický nástroj, pokud nejsou s ním obeznámeni nebo nečetli instrukce. Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.118

5) Opatrujte elektrické nástroje

a nástrojový nástavec s péčí. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezadírají se, zda díly nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené díly nechte opravit před použitím elektrického nástroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji.

6) Řezné nástroje udržujte ostré a

čisté. Řádně udržované řezné nástroje s ostrými řeznými břity se méně zadírají a lépe se ovládají.

7) Používejte elektrický nástroj,

příslušenství a nástrojové nástavce atd. v souladu s těmito pokyny. Zohledněte pracovní podmínky a činnost, která má být provedena. Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím.

8) Udržujte rukojeti a úchopy suché,

čisté a bez oleje a tuku. Kluzké rukojeti a úchopy neumožňují bezpečnou obsluhu a ovládání elektrického nástroje v neočekávaných situacích. Upotřebení akumulátorového nástroje a zacházení s ním

1) Akumulátory nabíjejte pouze

nabíječkami doporučenými výrobcem. U nabíječky, která je určena pro určitý druh akumulátorů, hrozí nebezpečí požáru v případě jejího použití s jinými akumulátory.

2) V elektrických nástrojích

používejte pouze akumulátory pro ně určené. Použití jiných akumulátorů může způsobit poranění a vést k nebezpečí požáru.

3) Nepoužívaný akumulátor

uchovávejte v bezpečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů či jiných malých kovových předmětů, které by mohly zapříčinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.

4) Pokud jsou použity nesprávně,

může z akumulátoru unikat tekutina. Vyhněte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Pokud se kapalina dostane do očí, požadujte navíc lékařskou pomoc. Unikající kapalina z akumulátoru může vést k podráždění pokožky nebo popáleninám.

5) Nepoužívejte poškozený nebo

změněný akumulátor. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a vést k požáru, výbuchu nebo nebezpečí zranění.

6) Nevystavujte akumulátor ohni

nebo vysokým teplotám. Oheň nebo teploty nad 130°C mohou vyvolat explozi.119

7) Dodržujte všechny pokyny k

nabíjení a nabíjejte akumulátor akumulátorového nástroje nikdy mimo rozsah teplot uvedený v návodu k obsluze. Nesprávné nabíjení nebo nabíjení mimo přípustný rozsah teplot mohou akumulátor zničit a zvyšují nebezpečí vzniku požáru. Servis

1) Nechte elektrické nástroje

opravovat jen od kvalifikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane zachována.

2) Nikdy neudržujte poškozené

akumulátory. Veškerá údržba akumulátorů musí být provedena výrobcem nebo autorizovanými servisními středisky. z Zvláštní bezpečnostní pokyny pro nůžky na živý plot

1) Udržujte síťový přívodní kabel

daleko od řezacího nože. Nepokoušejte se odstraňovat nebo přidržovat řezaný materiál, když je nůž v chodu. Zaseknutý řezaný materiál odstraňujte pouze po vypnutí přístroje. Chvíle nepozornosti při použití nůžek na živý plot může vést k těžkým zraněním.

2) Při stojícím noži noste nůžky na

živý plot za rukojeť a dávejte pozor, abyste nestiskli žádný vypínač Zap/Vyp. Opatrné nošení nůžek na živý plot snižuje riziko neúmyslného spuštění a výsledného nebezpečí poranění noži.

3) Při přepravě nebo skladování

nůžek na živý plot vždy nasaďte její kryt nože. Opatrná manipulace s nůžkami na živý plot snižuje nebezpečí poranění noži.

4) Zkontrolujte, zda jsou všechny

vypínače Zap/Vyp vypnuté a zda je akumulátor vyjmut nebo odpojen, když odstraňujete jakoukoli uvíznutou plodinu nebo provádíte údržbu přístroje. Neočekávané spuštění nůžek na živý plot při odstraňování zachycené plodiny nebo při údržbě může vést k těžkým zraněním.

5) Nůžky na živý plot držte pouze

za izolované úchopné plochy, protože se nůž může dostat do kontaktu se skrytými elektrickými vedeními. Kontakt nožů s vedením pod napětím může dostat pod napětí i kovové části nůžek na živý plot a vést tak ke zranění elektrickým proudem.

6) Dbejte, aby byly všechny napájecí

kabely a vedení mimo oblast řezání. Napájecí kabely nebo vedení mohou být skryty v živých plotech nebo pouzdrech a mohou být náhodně přeříznuty nožem.

7) Nůžky na živý plot nepoužívejte

za špatného počasí, zejména pokud hrozí nebezpečí blesku. Tím se snižuje nebezpečí zasažení bleskem.

8) Před prací prohledejte živé ploty

a keře na cizí předměty, jako jsou drátěné ploty a skryté kabely atd. Zabráníte tak poškození přístroje.120

9) Držte nůžky na živý plot správně,

například oběma rukama za rukojeti, když jsou dvě rukojeti k dispozici. Ztráta kontroly nad přístrojem může vést kzraněním. z Další bezpečnostní pokyny

1) Přístroj je určen pro stříhání živých

plotů. Nepoužívejte přístroj k řezání větví, tvrdého dřeva ani jiných materiálů. Přístroj může být poškozen.

2) Před vypnutím přístroje a

vyjmutím baterie se nepokoušejte uvolnit zablokovanou/zaseknutou bezpečnostní lištu s noži. Existuje nebezpečí zranění.

3) Při práci vždy držte přístroj pevně

oběma rukama a s odstupem mimo tělo. To umožňuje lepší ovladatelnost přístroje v neočekávaných situacích.

4) Nepoužívejte přístroj v blízkosti

hořlavých kapalin nebo plynů. Při zkratu existuje nebezpečí požáru a výbuchu.

5) Nože je nutné pravidelně

kontrolovat z hlediska opotřebení a nechat je brousit. Tupé nože přetěžují přístroj. Na poškození vzniklá z toho se záruka nevztahuje.

6) Nepokoušejte se přístroj

opravovat sami, pokud k tomu nejste vyškoleni. Veškeré práce, které nejsou uvedeny v tomto návodu k obsluze, smí provádět pouze naše servisní středisko. Mnoho nehod je způsobeno špatně udržovanými přístroji.

7) Nepoužívejte žádné příslušenství

nedoporučené společností PARKSIDE. To může vést ke zranění elektrickým proudem nebo k požáru.

8) Pracujte na podlaze a udržujte si

rovnováhu. Nepracujte, když stojíte na nestabilním povrchu. z Snížení vibrací a hluku Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlučné a noste osobní ochranné pomůcky pro snížení účinků vibrací a hluku. Následující opatření umožní snížit vibracemi a hlukem působená rizika: Používejte výrobek pouze podle jeho účelu a jak je popsáno v těchto instrukcích. Ujistěte se, že je výrobek bezvadný a je dobře udržován. Používejte správné nástrojové nástavce pro tento výrobek a zajistěte, aby byly bezvadné. Držte výrobek bezpečně za rukojeti/ úchopové plochy. Udržujte výrobek podle pokynů a dbejte o dostatečné mazání (je-li aplikovatelné).121

Plánujte průběh svých prací tak, aby upotřebení výrobků s vysokou hodnotou vibrací bylo rozloženo na delší časové období. z Chování vnouzových případech Seznamte se na základě tohoto návodu na obsluhu s použitím tohoto výrobku. Zapamatujte si bezpečnostní pokyny a bezpodmínečně se jich držte. To pomáhá vyhnout se rizikům a nebezpečím. Vždy buďte při používání výrobku pozorní, abyste nebezpečí zjistili včas a mohli jednat. Včasný zásah může zabránit vážnému zranění nebo poškození majetku. Při vadné funkci ihned výrobek vypněte a odeberte akumulátorovou sadu. Nechte to kvalifikovanému odborníkovi zkontrolovat a, pokud je to nutné, opravit před opětovným uvedením do provozu. z Zbytková rizika I když budete tento elektrický nástroj používat podle předpisu, vždy zůstávají určitá zbytková rizika. Následující nebezpečí mohou nastat v souvislosti s konstrukcí a provedením tohoto elektrického nástroje: – Řezná poranění – Ztráta sluchu, pokud pracujete bez ochrany sluchu. – Zdravotní poškození vyplývající z vibrací ruky a paže, je-li přístroj používán po delší dobu, nebo není správně veden a udržován. UPOZORNĚNÍ

Tento výrobek generuje během provozu elektromagnetické pole! Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty! Chcete-li snížit nebezpečí vážných nebo smrtelných úrazů, doporučujeme osobám s lékařskými implantáty, aby konzultovaly svého lékaře a výrobce zdravotnického implantátu před obsluhou výrobku!122

z Bezpečnostní pokyny pro nabíječky Tento přístroj mohou používat děti starší 8let i osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a chápou z toho vyplývající nebezpečí. Děti si nesmí s přístrojem hrát. Čištění a uživatelskou údržbu nesmějí provádět děti bez dohledu. Nenabíjejte nedobíjitelné baterie. Porušení tohoto upozornění vede k rizikům. Když je přípojné vedení poškozeno, musí být nahrazen výrobcem nebo jeho zákaznickou službou nebo podobně kvalifikovanou osobou, aby se zabránilo ohrožením. Chraňte elektrické komponenty před vlhkostí. Abyste zabránili úrazu elektrickým proudem, neponořujte přístroj nikdy do vody nebo jiných kapalin. Nedržte přístroj nikdy pod tekoucí vodou. Dodržujte pokyny pro čištění, údržbu a opravy. Přístroj je vhodný pouze pro použití ve vnitřních prostorách.

VÝSTRAHA! Tato nabíječka je vhodná jen pro nabíjení akumulátorových sad následujících typů: Parkside 20 V Akumulátorová sada PAP 20 B1 2 Ah 5 článků PAP 20 B3 4 Ah 10 článků Aktuální seznam kompatibility akumulátorů najdete na www.lidl.de/akku. Vhodné akumulátorové sady a nabíječky Akumulátorová sada: Parkside X20 V Team Nabíječka: Parkside X20 V Team123

z Před prvním použitím z Příslušenství Vždy používejte vhodné osobní ochranné pomůcky pro bezpečné a správné používání tohoto výrobku. K nim patří: – Ochranné brýle – Chrániče sluchu – Ochranné rukavice – Ochranná obuv z Vybalení Otevřete obal a opatrně vyjměte výrobek. Odstraňte obalový materiál a balicí a transportní pojistky (pokud existují). Zkontrolujte, zda je rozsah dodávky úplný. Výrobek kontrolujte na poškození při přepravě.

VAROVÁNÍ! X Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení! z Vyjmutí/vložení akumulátorové sady Vložení akumulátorové sady: Vyrovnejte akumulátorovou sadu [] s vodicí lištou akumulátoru [9] a zasunujte ji, dokud nezapadne na místo. Vyjmutí akumulátorové sady: Stiskněte odblokovací tlačítko pro akumulátorovou sadu []. Vyjměte akumulátorovou sadu ven. z Zkontrolujte stav nabití akumulátorové sady (Obr. B) Stiskněte tlačítko []. LED stavu nabití [] se rozsvítí: LED[] Stav nabití Červená/oranžová/ zelená Maximální Červená/oranžová Střední Červená Nízká z Nabíjení akumulátorové sady (Obr. C)

ZRANĚNÍ! Před vyjmutím akumulátorové sady [] z nabíječky nebo jejím vložením, vždy odpojte nabíječku

Akumulátorová sadu[] můžete nabíjet kdykoli bez zkrácení životnosti. X Přerušení procesu nabíjení akumulátorové sadě [] neškodí.124

Nabíjejte akumulátorovou sadu[] před použitím, pokud by byla na středním nebo nízkém stavu nabití. Kontrolky nabíjení LED (červená[] a zelená []) informují o stavu nabíječky[] a akumulátorové sady

LED Stav Svítí červená LED Akumulátorová sada se nabíjí Svítí zelená LED Akumulátorová sada je plně nabitá Zelená a červená LED blikají Akumulátorová sada je vadná Červená LED bliká Akumulátorová sada je příliš studená nebo příliš teplá Zelená LED svítí (bez akumulátorové sady) Nabíječka je připravena Vložte akumulátorovou sadu[] do nabíječky

Spojte přípojné vedení se síťovou zástrčkou [] nabíječky[] se zásuvkou. Když je akumulátorová sada[] plně nabitá: – Vytáhněte přípojné vedení se síťovou zástrčkou [] nabíječky[] ze zásuvky. – Vyjměte akumulátorovou sadu[] z nabíječky

VÝSTRAHA! X Před každým použitím výrobek zkontrolujte na opotřebení a otěr. X Výrobek se zapne při současném stisknutí vypínače Zap/Vyp [7] a bezpečnostního spínače [4]. Po uvolnění jednoho ze spínačů se výrobek vypne. Pokud je jeden spínač poškozený, zastavte práci s výrobkem. z Výrobek zapnout/vypnout

ZRANĚNÍ! X Držte výrobek pevně oběma rukama a nasměrujte jej od těla (Obr.D). Před zapnutím se ujistěte, že výrobek není v kontaktu s jinými předměty. Odstraňte ochranu nožů Odblokujte ochranu nožů[]: Stlačte a podržte Press

Stáhněte ochranu nožů[] z bezpečnostní lišty s noži [2] (Obr.J).125

Zapnout výrobek Zkontrolujte, zda je vložena akumulátorová sada [] (viz část „Vyjmutí/vložení akumulátorové sady“). Stiskněte a podržte bezpečnostní spínač[4] na přední rukojeti [5]. Stlačte a podržte vypínače Zap/Vyp[7]. Výrobek běží standardně s nejvyšší rychlostí. Vypněte výrobek Uvolněte bezpečnostní spínač[4] nebo vypínač Zap/Vyp [7]. z Pracovní pokyny

ZRANĚNÍ! X Při práci s výrobkem se nedotýkejte žádných pevných objektů, jako např. drátěných plotů nebo větších kmenů rostlin. Jinak můžete ztratit kontrolu nad výrobkem. X Pokud je bezpečnostní lišta s noži[2] zachycena pevnými předměty: Ihned výrobek vypněte a odeberte akumulátorovou sadu []. Teprve potom byste měli předmět odstranit. X Během práce se vyhýbejte přetížení výrobku.

ŠKOD! X Před použitím zkontrolujte, zda je ostří bezpečnostní lišty s noži [2] ostré. Tupé ostří může výrobek přetížit a poškodit. Na poškození způsobené řezáním tupým ostřím se nevztahuje záruka (viz „Údržba“). z Techniky řezání Před uvedením výrobku do provozu: Použijte nůžky na větve k odříznutí silných větví. Bezpečnostní lišta s noži[2] umožňuje řezání v obou směrech. Vertikální řezání: Pohybujte výrobkem rovnoměrně dopředu nebo nahoru a dolů (Obr.E). Horizontální řezání: – Nakloňte výrobek tak, aby bezpečnostní lišta s noži [2] směřovala dolů asi o0až10° ve směru řezání. V této poloze nepohybujte výrobkem vodorovně– ne dolů (Obr.H). – Přesuňte výrobek na okraj živého plotu srpovitým pohybem tak, aby řezané větve padaly na zem. Tvořte dlouhé a rovné čáry: Jako orientační pomůcku použijte vodicí šňůry. Řezání tvarovaných živých plotů Seřízněte živé ploty do lichoběžníkového tvaru, aby se zabránilo ztenčení dolních větví (Obr.G). To odpovídá přirozenému růstu rostlin a umožňuje, aby se živému plotu dobře dařilo. Při řezu seřízněte pouze nový jednoletý letorost. To umožňuje husté větvení. Nejprve ořízněte strany živého plotu. K tomu veďte výrobek ve směru růstu zdola nahoru. Pokud budete řezat shora dolů, budou se tenčí větve ohýbat směrem ven, což může způsobit, že některé oblasti porostou řídce nebo v nich budou díry. Horní okraj seřízněte naplocho, ve tvaru střechy nebo zaoblený, podle vašeho vkusu (Obr.F).126

Pokud řežete mladé rostliny do požadovaného tvaru: Hlavní růst by měl zůstat nepoškozený, dokud živý plot nedosáhne plánované výšky. Řezání volně rostoucích živých plotů Pokud není vyžadován žádný zvláštní tvar: Plot pravidelně stříhejte tak, aby rostl hustě a nebyl příliš vysoký. z Čištění a péče

ZRANĚNÍ! Výrobek vypněte, vyjměte akumulátorovou sadu [] a nechte před prováděním kontroly, údržby nebo čisticích prací vychladnout!

ELEKTRICKÝM PROUDEM! X Výrobek nikdy nepostřikujte vodou. Výrobek nikdy neponořujte do vody.

OPATRNĚ! NEBEZPEČÍ ZRANĚNÍ! Při manipulaci s bezpečnostní lištou s noži [2] používejte rukavice, abyste se ochránili před řezáním. z Čištění UPOZORNĚNÍ

Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku, neboť ty mohou poškodit jeho povrchy. Nikdy nedovolte, aby se do krytu motoru [] dostaly kapaliny. Výrobek musí být udržován vždy čistý, suchý a bez oleje nebo maziva. Po každém použití a před uskladněním odstraňte z výrobku znečištění. Po každém použití jej vyčistěte. Díly Čištění [2] Bezpečnostní lišta s noži Naneste olej z olejové konvičky nebo ve spreji (Obr.I a Obr.K). Čistěte naolejovaným hadříkem. [5] Přední rukojeť [6] Větrací otvory [8] Zadní rukojeť [] Kryt motoru Otřete mokrým hadříkem (Ober.K). Čistěte pomocí kartáče.127

z Údržba Před každou údržbou: – Výrobek vypněte. – Vyjměte akumulátorovou sadu[]. – Nechte výrobek ochladit. Před každým použitím: Před každým použitím výrobek zkontrolujte na vady, jako jsou opotřebené nebo poškozené díly. Naneste olej na bezpečnostní lištu s noži [2] olejnicí nebo nástřikem oleje (Obr.I a Obr.K). Zkontrolujte, zda jsou šrouby na bezpečnostní liště s noži [2] utažené. Zkontrolujte kryty a ochranná zařízení z hlediska poškození a na správné uložení. V případě potřeby je vyměňte. Naostřete a opravte malé nerovnosti na řezné hraně bezpečnostní lišty s noži [2] pomocí brusky na nože. Obraťte se na odborníka, aby byl vyměněn tupá, ohnutá nebo poškozená bezpečnostní lišta s noži [2].

ZRANĚNÍ! X Nepokoušejte se sami nainstalovat bezpečnostní lištu s noži [2]. Instalaci bezpečnostní lišty s noži smí provádět pouze odborník. Veškeré údržbářské a opravárenské práce, které nejsou popsány v této příručce: Obraťte se na autorizované servisní středisko nebo obdobně kvalifikovanou osobu, aby byl výrobek zkontrolován a opraven. Používejte pouze originální díly. z Odstranění chyby Problém Možná příčina Manipulace Výrobek nenaskočí. Akumulátorová sada[] je vybitá. Nabijte akumulátorovou sadu [] (viz část „Nabíjení akumulátorové sady“). Akumulátorová sada[] není správně vložena. Vložte správně akumulátorovou sadu

(viz část „Vyjmutí/vložení akumulátorové sady“). Bezpečnostní spínač[4] není správně stisknut. Vypněte správně výrobek (viz „Výrobek zapnout/vypnout“). Přerušený provoz Vnitřní kabeláž je vadná. Odešlete výrobek k opravě do servisního střediska. Vypínač Zap/Vyp[7] je vadný. Bezpečnostní lišta s noži [2] je přehřátá. Příliš velké tření způsobené nedostatečným mazáním. Namažte bezpečnostní lištu s noži [2]. Výrobek špatně řeže. Příliš velké tření způsobené nedostatečným mazáním. Namažte bezpečnostní lištu s noži [2]. Bezpečnostní lišta s noži[2] je znečištěná. Vyčistěte bezpečnostní lištu s noži [2]. Technologie řezání není optimální. Nastavte řeznou technologii (viz „Pracovní pokyny“).128

z Skladování Před uložením vždy: – Vypněte výrobek, vyjměte akumulátorovou sadu [] a nechte výrobek vychladnout. – Vyčistěte výrobek (viz část „Čištění a péče“). – Zajistěte bezpečnostní lištu s noži[2] v ochraně nožů

Výrobek a jeho příslušenství skladujte na temném, suchém, nezamrzajícím a dobře větraném místě. Uchovávejte výrobek vždy na místě nedostupném pro děti. Ideální teplota pro dlouhodobé skladování (déle než 3 měsíce) je mezi +20a +26 °C. Krátkodobé skladování: Zavěste výrobek na stěnu

ELEKTRICKÝM PROUDEM! Při vrtání dejte pozor, abyste nepoškodili žádné přívodní vedení. Použijte vhodné vyhledávací přístroje, abyste je našli, nebo zkontrolujte instalační plán. Kontakt s elektrickým vedením může vést k úrazu elektrickým proudem a požáru. Kontakt s plynovým vedením může vést k výbuchu. Použijte závěs krytu motoru[]: – Připevněte šroub o průměru hlavy šroubu 8 až 10mm na požadované místo na vhodné stěně. – Je-li stěna z cihel, kamene nebo podobného materiálu: K zajištění šroubu použijte hmoždinku. – Nechte hlavu šroubu vyčnívat ze stěny přibližně 10mm. – Posunutím závěsu krytu motoru[] přes šroub výrobek zavěste. Použijte závěs ochrany nožů[]: – Připevněte 2šrouby o průměru hlavy šroubu 5až 6mm na požadované místo na vhodné stěně. Vzdálenost mezi těmi 2šrouby by měla být 17mm. – Je-li stěna z cihel, kamene nebo podobného materiálu: K upevnění šroubů použijte hmoždinky. – Nechte hlavy šroubů vyčnívat ze stěny přibližně 10mm. – Nasuňte závěs ochrany nožů[] na šrouby a výrobek zavěste. Pokyny k akumulátorové sadě Skladujte akumulátorovou sadu[] jen v částečně nabitém stavu. Před delším skladováním je třeba akumulátorovou sadu nabít na 40až 60%. Zkontrolujte stav nabití akumulátorové sady [] přibližně každé 3měsíce, pokud je skladována po dlouhou dobu. Dobíjejte podle potřeby. z Transport Před přepravou: – Výrobek vypněte. – Vyjměte akumulátorovou sadu[]. – Nechte výrobek ochladit. – Instalujte ochranu nožů[]. Chraňte výrobek před těžkými údery nebo silnými vibracemi, které mohou nastat během přepravy ve vozidlech. Zajistěte výrobek tak, aby nesklouzl nebo se nepřevrátil.129

z Zlikvidování Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů. Při třídění odpadu se řiďte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky. Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii. O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města. V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce. Vadné nebo vybité baterie resp. akumulátory se musí, podle směrnice 2006/66/ES a jejích příslušných změn, recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren. Ekologické škody v důsledku chybné likvidace baterií / akumulátorů! Baterie / akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtuť, Pb = olovo. Proto odevzdejte opotřebované baterie / akumulátory u komunální sběrny.130

z Záruka Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou. Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení. Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu. Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla. z Postup v případě uplatňování záruky Pro zajištění rychlého zpracování Vašeho případu se řiďte následujícími pokyny: Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 385568_2107) jako doklad o zakoupení. Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně. V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení. Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena. z Servis Servis Česká republika Tel.: [phone] E-Mail: [e-mail]131

z EU prohlášení o shodě132
