NÁVOD K OBSLUZE DGCCS 1825 Deltafox

• Obsah Použití dle určení p. 164
• Obecný popis p. 165
• Rozsah dodávky p. 165
• Popis funkce p. 165
• Přehled p. 165
• Technické údaje p. 166
• Bezpečnostní pokyny p. 166
• Symboly a piktogramy p. 167
• Všeobecné bezpečnostní pokyny pro elektrická zařízení p. 168
• Bezpečnostní funkce p. 173
• Uvedení do provozu p. 173
• Montáž vodicí lišty a pilového řetězu p. 173
• Upnutí pilového řetězu p. 174
• Mazání řetězu p. 174
• Obsluha p. 175
• Indikátor stavu nabití p. 175
• Vložení/vyjmutí akumulátoru p. 175
• Zapínání p. 175
• Kontrola napnutí řetězu p. 175
• Kontrola olejové automatiky p. 176
• Výměna vodicí lišty/ pilového řetězu p. 176
• Techniky řezání p. 176
• Obecně p. 176
• Zkrácení p. 177
• Odvětvování p. 178
• Kácení stromů p. 178
• Údržba a čištění p. 179
• Čištění p. 180
• Ostření řezných zubů p. 180
• Nastavení napnutí řetězu p. 181
• Nechat zaběhnout nový pilový řetěz p. 181
• Údržba vodicí lišty p. 181
• Intervaly údržby p. 182
• Uskladnění p. 183
• Likvidace/ochrana životního prostředí p. 183
• Záruka p. 183
• Opravárenská služba p. 183
• Náhradní díly/příslušenství p. 184
• Odhalení a odstranění chyb p. 184
• Před prvním uvedením do provozu si pro vaši bezpečnost a bezpečnost ostatních pozorně přečtěte tento provozní návod dříve, než začnete čerpadlo používat. Tento návod dobře uschovejte a předejte jej každému dalšími uživateli, aby byly tyto infor- mace kdykoliv k dispozici. Překlad originálního prohlášení o shodě CE p. 215
• Výkres sestavení p. 217
• Service-Center Použití dle určení Akumulátorová řetězová pila je určena pouze pro řezání dřeva. Přístroj není ur- čen pro všechny ostatní způsoby použití (např. řezání zdiva, plastů nebo potravin). Přístroj je určen pro použití domácími kutily. Není určen pro trvalé komerční vy- užívání. Přístroj je určen pro použití dospělými. Osoby nad 16 let smějí přístroj používat pouze pod dohledem. Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou. Tento přístroj není vhodný pro komerční využití. Při řemeslném použití záruka zaniká. Tuto akumulátorovou řetězovou pilu může používat pouze jedna osoba a pouze k řezání dřeva. Řetězová pila se musí držet pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. Před použitím ře- tězové pily si uživatel musí přečíst všech- ny pokyny a příkazy, uvedené v návodu k použití a rozumět jim. Uživatel musí165 p. 219

Obsah dodávky u č. výr. 72030314 Zařízení BEZ akumulátoru - akumulátorová řetězová pila - vodicí lišta (vodicí kolejnice) - pilový řetěz - toulec ochrany vodicí lišty - 180 ml bio-řetězový olej - návod k obsluze Obalový materiál zlikvidujte správně dle předpisů. Popis funkce Akumulátorová řetězová pila je vybavena systémem rychlého upnutí řetězu. Obíha- jící pilový řetěz je veden přes vodicí lištu (vodicí kolejnice). Automatický olejový sys- tém zajišťuje nepřetržité mazání řetězu. Pro ochranu uživatele je přístroj vybaven různými ochrannými zařízeními. Funkce ovládacích prvků naleznete v ná- sledujících popisech. Přehled 1 zadní rukojeť 2 víko nádržky na olej 3 brzdová páka řetězu/ přední ochrana rukou 4 vodicí lišta (vodicí kolejnice) 5 pilový řetěz 6 vodící kolečko 7 ozubený doraz 8 přední rukojeť 9 motor (není viditelný) 10 blokace zapnutí 11 zapínač/vypínač 12 záchytný kolík řetězu 13 upevňovací šroub krytu řetězového kola 14 Šroub rychloupínacího systému řetězu 15 kryt řetězového kola nosit vhodné osobní ochranné prostředky (OOP). S řetězovou pilou lze řezat pouze dřevo. Nesmí se zpracovávat materiály jako je např. plast, kámen, kov nebo dře- vo, které obsahují cizí tělesa (např. hřebí- ky nebo šrouby)! Obecný popis Obrázky pro obsluhu přístroje na- jdete na stránkách 2-4. Rozsah dodávky Vybalte přístroj a zkontrolujte, zda je kompletní. Obsah dodávky u č. výr. 72030312 Zařízení S akumulátorem - akumulátorová řetězová pila - vodicí lišta (vodicí kolejnice) - pilový řetěz - toulec ochrany vodicí lišty - 180 ml bio-řetězový olej - 1 akumulátor - Nabíječka - Návod k obsluze Akumulátor/ Nabíječka - návod k obsluze Obsah dodávky u č. výr. 72030313 Zařízení S akumulátorem - akumulátorová řetězová pila - vodicí lišta (vodicí kolejnice) - pilový řetěz - toulec ochrany vodicí lišty - 180 ml bio-řetězový olej - 2 akumulátor - Nabíječka - Návod k obsluze Akumulátor/ Nabíječka - návod k obsluze166

16 zadní ochrana rukou 17 vodicí lišta pro akumulátor 18 toulec ochrany vodicí lišty 19 akumulátor 20 nabíječka 21 láhev na olej 22 řetězový pastorek 23 kolejnicový čep 24 výstupek 25 uchycení napínacího kolíku řetězu 26 napínací kolík řetězu 27 ukazatel stavu naplnění oleje 28 olejová propust Technické údaje Akumulátorová retezová pila ...................... DG-CCS 1825 ................... ....................... DG-CCS 1825 Set Napětí motoru ...............................18 V Volnoběžná doba ..................... 20-28 min* Volnoběžné otáčky .................. 3000 min

......................... 5,6 m/s Hmotnost (bez akumulátoru + nabíječky) .... 3,2 kg Obsah nádržky na olej ................... 220 ml Vodicí lišta ........................................ Trilink Pilový řetěz ..................Trilink CL15040PB Rozteč řetězu .................. 3/8“ (9,5 mm) Tloušťka řetězu .........................1,3 mm Ozubení řetězového kola ....................6 Délka řezu ............................ cca 250 mm Hladina akustického tlaku

= 3,0 dB Hladina akustického výkonu (L

změřena ........96,1 dB(A); K

Uvedená hodnota emisí vibrací byla změ- řena podle standardizované zkušební metody a lze ji použít k porovnání jednoho elektrického nářadí s jiným. Uvedenou hodnotu emisí vibrací lze také po- užít pro počáteční posouzení doby expozice. Výstraha: Hodnota emise vibrací se může lišit od indikační hodnoty během skutečného používání elektrického nářadí v závislosti na způsobu pou- žití elektrického nářadí. Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibra- cemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během které je elektrický přístroj vypnutý, a ty, ve kterých je sice za- pnutý, ale běží bez zátěže). Bezpečnostní pokyny V této části jsou uvedeny základní bez- pečnostní předpisy při práci s přístrojem. Akumulátorová řetězová pila je nebezpečný přístroj, který při nesprávném nebo nedbalém pou- žívání může způsobit vážná nebo dokonce smrtelná zranění. Z tohoto důvodu vždy dbejte na vlastní bez- pečnost a bezpečnost ostatních dle níže uvedených bezpečnostních pokynů a v případě nejasností po- žádejte o radu odborníka.167

Symboly a piktogramy Symboly v návodu k použití: Označení nebezpečí s informa- cemi o zabránění zranění osob nebo hmotných škod. Označení příkazu (místo vykřičníku je vysvětlen příkaz) s informacemi o předcházení škodám. Informační značka s informacemi pro lepší zacházení s přístrojem. Piktogram na přístroji Před prací s akumulátorovu ře- tězovou pilou se nejdříve dobře seznamte se všemi ovládacími součástmi. Procvičte si manipulaci s přístrojem (řezání kulatiny na koze na řezání) a nechte si vysvětlit funk- ci, způsob práce, techniky řezání a osobní ochranné pomůcky zkuše- ným uživateleme nebo odborníkem. Přečtěte si a dodržujte příslušný návod k obsluze stroje! Noste osobní ochranné pomůcky. Zásadně noste ochranné brýle nebo ochranu obli- čeje a ochranu sluchu. noste ochrannou přilbu noste vhodný pracovní oděv. Ne- bezpečí pořezání! noste rukavice, odolné proti střihá- ní a řezání noste bezpečnostní holínky, odolné proti střihání a řezání s protiskluzo- vou podrážkou. Vždy používejte přístroj oběma rukama. Pozor! Zpětný ráz – dávejte při práci pozor na zpětný ráz stroje. Přístroj nevystavujte dešti. Přístroj nesmí být vlhký ani se nesmí provozovat ve vlhkém prostředí. Údržbářské a čisticí práce prová- dějte zásadně pouze při vypnutém motoru a vyjmutém akumulátoru. Zaručená hladina akustického výkonu Délka řezu Elektrická zařízení nepatří do domácího odpadu Piktogram pod krytem řetězu: Dbejte na směr běhu pilového řetězu. Pozor! Přečtěte si návod k obsluze. Piktogram na listu: Směr běhu pilového řetězu Piktogram na krytce olejové ná- drže: Mazání pilového řetězu. Piktogram na upevňovacím šroubu krytu řetězu: OTEVŘENO ZAVŘENO168

Piktogram na páce brzdy řetězu: Brzda řetězu Piktogram na šroubu rychloupínacího systému řetězu: povolit upnout Všeobecné bezpečnostní pokyny pro elektrická zařízení VÝSTRAHA! Přečtěte si všechny bezpečnostní upozornění a po- kyny. Při nedodržení bezpečnost- ních upozornění a pokynů může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým zraněním. Uchovejte veškerá bezpečnostní upo- zornění a pokyny pro budoucnost. Termín „elektrický nástroj“ používaný v bezpečnostních pokynech se vztahuje na elektrické nástroje napájené ze sítě (se síťovým kabelem) a na akumulátorové elektrické nástroje (bez síťového kabelu).

1) BEZPEČNOST NA PRACOVIŠTI

a) Udržujte svou pracovní oblast v čis- totě a dobře osvětlenou. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Nepracujte s elektrickým nástrojem v prostředí s nebezpečím výbuchu, ve kterém se nachází hořlavé kapa- liny, plyny nebo prachy. Elektrické nástroje vytváří jiskry, které mohou vznítit prach nebo výpary. c) Během používání elektrického ná- stroje nedovolte dětem ani jiným osobám přístup k němu. Při rozptýlení můžete ztratit kontrolu nad přístrojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka elektrického nástroje musí pasovat do elektrické zásuvky. Zástrčka se v žádném pří- padě nesmí upravovat. Nepoužívej- te žádné adaptérové zástrčky spolu s uzemněnými elektrickými nástroji. Při používání nepozměněných zástr- ček a vhodných zásuvek se snižuje riziko úrazu el. proudem. b) Zabraňte kontaktu těla s uzemněný- mi povrchy, jako jsou např. trubky, topení, sporáky a ledničky. Je-li Vaše tělo uzemněno, hrozí zvýšené riziko úrazu elektrickým proudem. c) Nevystavujte elektrické nástroje působení deště ani vlhkosti. Při vniknutí vody do elektrického nástroje se zvyšuje riziko úrazu el. proudem. d) Nepoužívejte připojovací vedení k přenášení elektrického nástroje, jeho zavěšení ani k vytažení zástr- čky ze zásuvky. Chraňte kabel před teplem, olejem, ostrými hranami nebo před pohyblivými částmi pří- stroje. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem. e) Pracujete-li s elektrickým nástro- jem venku, používejte pouze pro- dlužovací kabely, které jsou také vhodné pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem. f) Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu. Používání ochranného vypínače chybového proudu snižuje riziko elektrického úderu.169

Upozorňujeme, že dětem, oso- bám s omezenými fyzickými, smyslovými či psychickými schopnostmi nebo osobám s nedostatečnými zkušenostmi a vědomostmi či osobám, které se neseznámily s pokyny, není do- voleno stroj používat. V místních předpisech může být stanoveno věkové omezení uživatelů. a) Buďte pozorní, dbejte na to, co děláte a při práci s elektrickým ná- strojem se řiďte zdravým rozumem. Elektrický nástroj nepoužívejte, pokud jste unaveni nebo jste pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití elek- trického nástroje může vést k vážným zraněním. b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Podle druhu a použití elektrického nástroje se snižu- je riziko zranění při nošení osobních ochranných pomůcek, jako je např. prachová maska, bezpečnostní pro- tiskluzové boty, ochranná přilba či ochrana sluchu. c) Zamezte neúmyslnému uvedení do provozu. Před zdvižením, přenese- ním nebo zapojením elektrického nástroje do napájení proudem a/ nebo do akumulátoru se ujistěte, zda je elektrický nástroj vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo nástroj připojujete k elektrickému napájení v zapnutém stavu, může dojít k úrazům. d) Před zapnutím elektrického nástroje odstraňte nastavovací nářadí nebo klíče na šrouby. Nástroj nebo klíč, nacházející se v otáčející se součásti přístroje, může způsobit zranění. e) Vyvarujte se abnormálního držení těla. Vždy dbejte na bezpečný po- stoj a udržujte vždy rovnováhu. To Vám umožní lépe kontrolovat elektric- ký nástroj v neočekávaných situacích. f) Noste vhodný oděv. Nenoste volné oblečení ani šperky. Chraňte vlasy, oděvy a rukavice před pohyblivými částmi. Volný oděv, šperky nebo dlou- hé vlasy mohou být zachyceny pohy- bujícími se díly. g) Lze-li namontovat zařízení na odsávání či zachytávání prachu, se ujistěte, zda je takové zařízení připojeno a správně používáno. Při používání zařízení na odsávání prachu lze snížit nebezpečí vznikající v důsledku prachu. h) Výstraha! Tento elektrický nástroj vytváří během provozu elektromagne- tické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pa- sivní lékařské implantáty. K omezení nebezpečí vážných nebo smrtelných zranění, doporučujeme osobám s lé- kařskými implantáty konzultovat svého lékaře a výrobce lékařského implantá- tu, než budou stroj obsluhovat.

i) Svou pracovním polohu pravidelně

obměňujte. Dlouhodobé používání za- řízení může vést k poruchám prokrve- ní rukou vyvolaných vibracemi. Dobu používání můžete prodloužit nošením vhodných rukavic nebo pravidelnými přestávkami. Upozorňujeme však, že osobní náchylnost ke špatnému prokr- vení, nízké vnější teploty nebo vysoké síly záběru při práci sníží dobu použití.170

Poškozené sočásti nechte před po- užitím přístroje opravit. Mnoho úrazů je způsobeno v důsledku nedostateč- ně udržovaných elektrických nástrojů. f) Udržujte řezné nástroje ostré a v čistotě. Pečlivě udržované řezné ná- stroje s ostrými břity méně uvíznou a snadněji je lze vést. g) Používejte elektrický nástroj, pří- slušenství, vsazovací nástroje atd. v souladu s těmito pokyny. Berte přitom v úvahu pracovní podmínky a zamýšlenou činnost, která se má provést. Použití elektrického nástroje pro jiné než určené použití může vést k nebezpečným situacím.

• Nabíjejte akumulátory pouze v nabí- ječkách, doporučených výrobcem. Použije-li se nabíječka určená pro určitý typ akumulátorů s jiným typem akumulátoru, hrozí nebezpečí požáru.

• V elektrických nástrojích používejte pouze akumulátory určené pro tento nástroj. Při použití jiných akumulátorů může dojít ke zraněním a hrozí nebez- pečí požáru.

• Nepoužívaný akumulátor skladujte v bezpečné vzdálenosti od kan- celářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může vést k popáleninám nebo požáru.

• Při nesprávném používání může z akumulátoru vytéct kapalina. Za- braňte kontaktu s touto kapalinou. Při náhodném kontaktu omyjte postižené místo vodou. Vnikne-li kapalina do očí, vyhledejte navíc

a) Přístroj nepřetěžujte. Pro svou práci používejte vhodný elektrický ná- stroj. Vhodným elektrickým nástrojem pracujete lépe a bezpečněji v určeném rozsahu výkonu. b) Nepoužívejte elektrický nástroj, jehož spínač je vadný. Elektrický ná- stroj, který nelze zapnout ani vypnout, je nebezpečný a musí se opravit. c) Vytáhněte zástrčku ze zásuvky a/ nebo vyjměte akumulátor - předtím, než na přístroji provedete nastavení, vyměníte díly příslušen- ství nebo přístroj odložíte. - kdykoliv se jako obsluhující osoba vzdálíte od stroje. - před odstraněním blokování - před kontrolou, čištěním nebo pra- cemi na stroji - dojde-li ke kontaktu s cizím tělesem, když následně kontrolujete případné poškození stroje. - k okamžité kontrole, když stroj za- čne nadměrně vibrovat. Tato opatření zabrání neúmyslnému spuštění elektrického nástroje. d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nedovol- te, aby elektrický nástroj používaly osoby, které nejsou s ním obezná- meni nebo si nepřečetly tyto po- kyny. Elektrické nástroje jsou nebez- pečné, pokud je používají nezkušené osoby. e) Údržbu elektrického nástroje pro- vádějte s maximální pečlivostí. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezasekávají se, zda nejsou poškozeny nebo zlome- ny součásti tak, žeby byla omezená funkčnost elektrického nástroje.171

lékařskou pomoc. Vytékající kapalina z akumulátoru může způsobit podráž- dění pokožky či popáleniny.

a) Váš elektrický nástroj nechte opravit kvalikovaným odborným personálem s použitím výhradně originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane i nadále zachována.

a) Při chodu pily chraňte všechny části těla od pilového řetězu. Před spuštěním pily se ujistěte, zda se pilový řetěz nedotýká pily. Při práci s řetězovou pilou může moment nepo- zornosti způsobit, že oděv nebo části těla se zachytí pilovým řetězcem. b) Vždy držte řetězovou pilu Vaší pravou rukou na zadní rukojeti a Vaší levou rukou na přední rukojeti. Přidržování řetězové pily v obrácené pracovní poloze zvyšuje riziko zranění a nesmí se používat. c) Používejte ochranné brýle a ochra- nu sluchu. Doporučuje se další ochranné vybavení pro hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí poranění v důsledku létajících třísek a náhodného kontaktu s pilovým řetězcem. d) Nepracujte s řetězovou pilou na stromu. Při provozu řetězové pily na stromu hrozí nebezpečí zranění. e) Vždy dbejte na pevnu stabilitu a po- užívejte řetězovou pilu pouze tehdy, když stojíte na pevném, bezpečném a rovném podkladu. Kluzný podklad nebo nestabilní plochy, jako jsou například na žebříku, mohou vést ke ztrátě rovnováhy nebo ztrátě kontroly nad řetězovou pilou. f) Při řezání napnuté větve počítejte s tím, že se tato vrátí zpět. Když se napětí v dřevěných vláknech uvolní, napnutá větev může tret obsluhující osobu a/nebo vytrhnout řetězovou pilu mimo kontrolu. g) Buďte zvlášť opatrní při řezání podrostu a mladých stromů. Tenký materiál se může zachytit v pilovém řetězi a Vás zasáhnout nebo vyvést z rovnováhy. h) Přenášejte řetězovou pilu za přední rukojeť ve vypnutém stavu a pilový řetěz odvrácen od těla. Při přepra- vě nebo uložení řetězové pily vždy nasaďte ochranný kryt. Pečlivá manipulace s řetězovou pilou snižuje pravděpodobnost náhodného kontaktu s běžícím pilovým řetězem.

i) Postupujte podle pokynů pro ma-

zání, napnutí řetězu a výměnu pří- slušenství. Nesprávně napnutý nebo namazaný řetěz se může přetrhnout nebo zvýšit riziko zpětného rázu. k) Rukojetě udržujte v suchém a čis- tém stavu, bez stop oleje a mast- nosty. Rukojetě, znečištěná mastno- tou či olejem, jsou kluzká a vedou ke ztrátě kontroly. l) Smí se řezat pouze dřevo. Nepouží- vejte řetězovou pilu pro práci, pro kterou není určena. Příklad: Nepo- užívejte řetězovou pilu pro řezání plastů, zdiva nebo stavebních mate- riálů, které nejsou ze dřeva. Použití řetězové pily k nesprávnému použití může vést k nebezpečným situacím. m) Držte elektrický nástroj pouze za izolované rukojeti, protože pilový řetěz se může dostat do kontaktu se skrytým elektrickým vedením. Při kontaktu pilového řetězu s napěťovým vedením mohou být kovové součásti172

přístroje vystaveny napětí, a proto může dojít k úrazu elektrickým prou- dem.

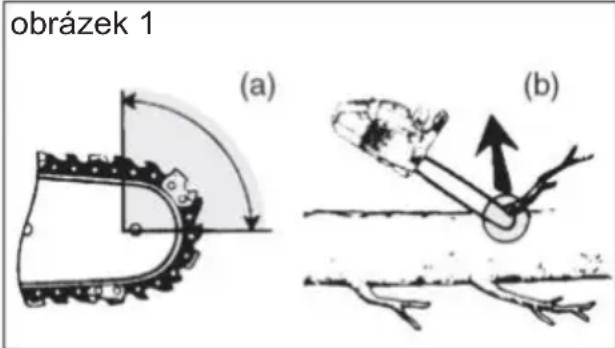

Pozor, zpětný ráz! Dávejte při práci pozor na zpětný ráz přístroje. Hrozí nebezpečí zranění. Zpětným rázům můžete zabránit opatrností a správ- nou technikou řezání. obrázek 1 Ke zpětnému rázu může dojít tehdy, když se špička vodicí kolejnice dotýká před- mětu, nebo pokud se dřevo ohne a upne pilový řetěz v řezu (viz Obrázek 1/zobr. b). V některých případech může kontakt se špičkou vodicí lišty způsobit neočekáva- nou zpětnou reakci, při které se vodicí ko- lejnice vyrazí směrem nahoru a směrem k obsluhující osobě (viz Obrázek 1/zobr. a). Zaseknutí pilového řetěze na horním okraji vodicí lišty může silně zatlačit lištu smě- rem k obsluhující osobě. Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou, a že se mož- ná i těžce zraníte. Nespoléhejte pouze na bezpečnostní zařízení, zabudovaná do řetězové pily. Jako uživatel řetězové pily byste měli přijmout různá opatření, abyste mohli pracovat bez nehody a zranění. Ke zpětnému rázu dochází v důsledku nesprávného nebo chybného použití elektrického nástroje. Zpětnému rázu lze předcházet níže popsanými vhodnými pre- ventivními opatřeními: a) Držte pilu pevně oběma rukama, přičemž palec a prsty objímají dr- žadla řetězové pily. Své tělo a paže uveďte do polohy, v níž zachytíte sílu zpětného rázu. Když jsou přijata vhodná opatření, může obsluhující osoba ovládat síly zpětného rázu. Ře- tězovou pilu nikdy nepusťte z ruky. b) Zabraňte abnormálnímu držení těla a nepilujte přes výšku ramen. Tím se zabrání neúmyslnému kontaktu s hrotem kolejnice a umožní se lepší kontrola řetězové pily v neočekáva- ných situacích. c) Vždy používejte náhradní lišty a pi- lové řetězy, předepsané výrobcem. Nesprávné náhradní lišty a pilové řetě- zy mohou způsobit roztržení řetězu a/ nebo zpětný ráz. d) Dodržujte pokyny výrobce týkající se ostření a údržbu pilového řetězu. Příliš nízké omezovače hloubky zvyšu- jí sklon k zpětnému rázu. ZBYTKOVÁ RIZIKA I když správně používáte toto elektrické nářadí, existují vždy zbytková rizika. V souvislosti s konstrukčním návrhem a pro- vedením tohoto elektrického zařízení mo- hou vyvstávat níže uvedená rizika: a) pořezání b) poškození sluchu, pokud se nepouží- vá vhodná ochrana sluchu. c) ohrožení zdraví vyplývající z vibrací rukou a paží, pokud se přístroj použí- vá delší dobu nebo není řádně veden a udržován.173

Před uvedením do provozu je nutné: - montáž vodicí lišty a pilového řetězu - napnout pilový řetěz - doplnit řetězový olej - nabít a vložit akumulátor - zkontrolovat olejovou automatiku a funkci řetězové brzdy. Pozor! Přístroj lze opět naolejovat. Dbejte na to, že se přístroj musí po použití naolejovat a olej může uniknout, pokud je uložen na boku nebo obráceně. Jedná se o normální proces, který je podmíněný z důvodu potřebného větracího otvoru na horním okraji nádrže a není to důvod k reklamaci. Protože každý přístroj je během výroby kontrolován a testován olejem, i na- vzdory vyprázdnění, může v nádrži zůstat malé množství zbytku oleje, který snadno znečistí kryt olejem během přepravy. Vyčis- těte kryt suchým hadříkem. Montáž vodicí lišty a pilového řetězu Před jakoukoliv prací na přístroji vypněte přístroj a vytáhněte akumu- látor z přístroje.

1. Odmontujte zajišťovací šroub pod

2. Upevňovacím šroubem (13) otáčej-

te proti směru hodinových ručiček ( ), abyste sejmuli kryt řetě- zového kola.

3. Pilový řetěz (5) rozprostřete do

smyčky tak, že řezné hrany jsou ve směru hodinových ručiček. K vyrovnání pilového řetězu (5) se orientujte podle piktogramů na vodicí liště, resp. pod řetězovým pastorkem (22). Výstraha! Tento elektrický nástroj vytváří během provozu elektromag- netické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. Aby bylo omezeno nebezpečí váž- ných nebo smrtelných zranění, do- poručujeme osobám s lékařskými implantáty konzultovat svého léka- ře a výrobce lékařského implantá- tu, než budou stroj obsluhovat. Bezpečnostní funkce 1 zadní rukojeť s ochranou rukou (16) chrání ruku před větvemi a větvičkami a v případě odskočení řetězu 3 brzdová páka řetězu/ přední ochra- na rukou Bezpečnostní zařízení, které okamžitě zastaví pilový řetěz v případě zpětné- ho rázu; páku lze ovládat také ručně; chrání levou ruku obsluhy při sklouz- nutí z přední rukojeti. 5 Pilový řetěz s nízkým zpětným rázem Vám pomůže zachytit zpětný ráz speciál- ně vyvinutými bezpečnostními zařízeními. 7 Ozubený doraz zvyšuje stabilitu při vertikálních řezech a usnadňuje řezání. 10 Blokace zapnutí K zapnutí přístroje se musí odblokovat blokace zapnutí. 11 Zapínač/vypínač, s okamžitým za- stavením řetězu Po puštění zapínače/vypínače se pří- stroj okamžitě vypne. Uvedení do provozu Při práci s řetězovou pilou vždy noste ochranné rukavice a používejte pouze originální díly. Hrozí nebezpečí poranění!174

Směr běhu pilového řetězu

4. Vložte pilový řetěz (5) do drážky

vodicí lišty. Při montáži držte vodicí lištu (4) otočenou nahoru v úhlu přibližně 45 stupňů, aby se mohl pilový řetěz (5) snadněji vést na řetězový pastorek (22).

5. Nasaďte vodicí lištu (4) a ře-

těz (5) na kolejnicový čep (23). Když výstupek (24) sedí vpravo vedle kolejnicového čepu (23) v podélně děrovaném vyhloubení na vodicí liště, tak vodicí lišta sedí správně. Je normální, že se pilový řetěz (5) prověsí.

6. Nasaďte kryt řetězového kola

(15). Napínací kolík řetězu (26) na vnitřní straně krytu řetězového kola (15) musí být přitom zasunut do uchycení napínacího kolíku řetězu (25).

7. Poté lehce utáhněte upevňovací

šroub (13) krytu řetězového kola

8. Upněte pilový řetěz (5) otočením

šroubu rychloupínacího systému řetězu (14) ve směru hodinových ručiček.

9. Poté pevně utáhněte upevňovací

šroub (13) krytu řetězového kola

Upnutí pilového řetězu Se správně upnutým řetězem dosáhnete dobrého řezného výkonu a delší životnosti. Nesprávně upnutý řetěz se může roztrhnout nebo odskočit. Hrozí nebezpečí zranění. Před každým spuštěním přístroje a po 1 ho- dině řezání zkontrolujte napnutí řetězu. Řetěz je správně napnutý, když řetěz na spodní straně vodicí lišty není prověšený a lze jím zcela otáčet rukou v rukavici. Při zatáhnutí za pilový řetěz tažnou silou 9 N (cca 1 kg) nesmí být mezi pilovým řetězem a vodící lištou mezera více než 2 mm.

1. Přesvědčte se, že brzda řetězu

je povolená, tzn. že páčka brzdy řetězu (3) je přitlačena na přední držadlo (8).

2. Povolte upevňovací šroub (13)

3. K upnutí pilového řetězu vy-

šroubujte šroub rychloupínacího systému řetězu (14) ve směru hodinových ručiček. K povolení napnutí vyšroubujte šroub rychloupínacího systému řetězu (14) proti směru hodino- vých ručiček.

4. Upevňovací šroub (13) znovu

utáhněte ( ). U nového pilového řetězu je nutné napnutí řetězu donastavit po maxi- málně 5 řezech. Mazání řetězu Vodicí lišta a pilový řetěz by ne- měly být nikdy bez oleje. Pokud provozujete elektirckou řetězovou pilu s příliš malým množstvím oleje, sníží se výkon řezání a životnost pilového řetězu, protože řetěz se rychleji otupí. Příliš málo oleje lze rozpoznat na vzniku kouř nebo za- barvením vodicí lišty.175

Indikátor stavu nabití Pro kontrolu stavu nabití akumulátoru stiskněte pravé tlačítko indikátoru stavu nabití (19b). Počet svítících kontrolek LED udává stav nabití akumulátoru. Vložení/vyjmutí akumulátoru

1. Ke vložení akumulátoru (19) do pří-

stroje zasuňte akumulátor podél vodicí lišty (17) do přístroje. Tento slyšitelně zaklapne.

2. K vyjmutí akumulátoru (19) z přístroje

stiskněte odblokovací tlačítko

na akumulátoru a akumulátor vytáhněte. Zapínání

1. Před spuštěním zkontrolujte, - zda je

v nádržce dostatek řetězového oleje a případně dolijte řetězový olej (viz „Do- plnění řetězového oleje“). - stav nabití akumulátoru (viz ).

2. Povolte brzdu řetězu posunutím páky

brzdy řetězu/přední ochrany rukou (3) proti přední rukojeti (8).

3. Držte přístroj pevně oběma rukama,

pravou rukou na zadní (1) a levou rukou na přední rukojeti (8). Palec a prsty musí rukojeti pevně obepínat.

4. Pro zapnutí stiskněte pravým palcem

blokaci zapnutí (10) a poté stiskněte zapínač/vypínač (11), přístroj běží ma- ximální rychlostí. Blokaci zapnutí (10) opět pusťte.

5. Přístroj se vypne po opětovném puš-

tění zapínače/vypínače (11). Trvalé zapnutí není možné. Kontrola napnutí řetězu Pilový řetěz se neotáčí, když je za- ckvaknutá brzda řetězu. Přístroj je vybaven olejovou automatikou. Jakmile motor běží, přitéká olej k vodicí liště (4). Doplnění řetězového oleje:

• Pravidelně kontrolujte ukazatel stavu hladiny oleje (27) a doplňte olej při do- sažení „Značky minimum“. Nádržka na olej pojme 220 ml oleje.

• Používejte biologický olej s obsahem přísad ke snižování tření a opotřebení. Olej lze objednat v našem servisním centru.

• Nemáte-li k dispozici biologický ře- tězový olej značky Grizzly Tools, po- užijte řetězový mazací olej s nízkým podílem adhezivních přísad.

1. Odšroubujte víko nádržky na

olej (2) a nalijte do nádržky řetě- zový olej.

2. Případný rozlitý olej setřete

a víko nádržky na olej opět za- vřete (2). Před doplněním řetězového oleje vždy přístroj vypněte a nechte motor vychladnout. Při přetečení oleje hrozí nebezpečí požáru. Obsluha Nikdy přístroj nezapínejte, dokud nejsou řádně namontovány vodicí lišta, pilový řetěz a kryt řetězového kola. Při spuštění dbejte na bezpečný postoj. Před spuštěním se ujistě- te, zda se řetězová pila nedotýká předmětů. Pozor! Přístroj lze opět naolejovat, viz Uvedení do provozu.176

1. Odložte přístroj na pevný, rovný

povrch. Nesmí se dotýkat žád- ných předmětů.

2. Uvolněte řetězovou brzdu, při-

čemž přitla-číte páku brzdy proti přednímu držadlu.

3. Držte přístroj pevně oběma ruka-

ma, pravou rukou na zadní ( 1) a levou rukou na přední rukojeti ( 8). Palec a prsty musí rukojeti pevně obepínat.

4. Zapněte přístroj.

5. Při běžícím motoru stlačte levou

rukou páku brzdy řetězu (3). Od- suňte páčku brzdy řetězu / před- ní ochranu rukou (3) od předního madla (8). Řetěz by se měl oka- mžitě zastavit.

6. Když brzda řetězu správně fun-

guje, pusťte zapínač/vypínač a povolte brzdu řetězu. Když brzda řetězu nefunguje správně, nesmíte přístroj pou- žívat. Hrozí nebezpečí zranění v důsledku dobíhajícího pilového řetězu. Nechte přístroj opravit v našem zákaznickém servisu. Kontrola olejové automatiky Před započetím práce zkontrolujte stav oleje a olejovou automatiku.

• Přístroj zapněte a přidržte jej nad světlým podkladem. Přístroj se nesmí dotýkat země. Objeví-li se olejová skvrna, funguje přístroj bezvadně. Jestliže se žádná olejová skvrna neobjeví, vyčistěte případně olejovou propust nebo nechte přístroj opravit v našem zákaznickém servisu. Vyčistěte propust oleje (28), aby bylo zajištěno bezvadné, auto- matické olejování pilového řetězu během provozu. Štětečkem nebo hadříkem otřete zbytky z olejové propusti. Výměna vodicí lišty/ pilového řetězu

1. Odložte přístroj na rovný podklad.

2. Vyšroubujte upevňovací šroub (13)

a šroub rychloupínacího systému řetězu (14) proti směru hodinových ručiček, pro povolení napnutí řetězu a sejmutí krytu řetězového kola (15).

3. Sejměte vodicí lištu (4) a pilový řetěz (5).

Při demontáži přidržujte vodicí lištu (4) vychýlenou pod úhlem cca 45 stupňů směrem nahoru, aby bylo možné pilo- vý řetěz (5) snadno sejmout z řetězo- vého pastorku (22).

4. K montáži viz část „Montáž vodicí lišty

a pilového řetězu“. Napnutí pilového řetězu je popsáno v „Uvedení do provozu“. Techniky řezání Obecně Při kácení dřeva dodržujte ochranu proti hluku a místní předpisy. Na základě místních předpisů může být vyžadována zkouška způsobilosti. Na základě místních předpisů může být vyžadována zkouška způsobi- losti. Obraťte se na lesní správu.

• Ze stromu se musí odstranit nečistoty, kameny, uvolněná kůra, hřebíky, sko- by a drát.

• Při přechodu od stromu ke stromu vždy vypněte motor řetězové pily.177

• Při každém řezu pevně nasaďte ozubený doraz a teprve poté začněte s řezáním.

• Máte lepší kontrolu, když řezáte spod- ní stranou vodicí lišty (s taženým řetě- zem) a ne s horní stranou vodicí lišty (s posouvaným řetězem).

• Pilový řetěz by se během prořezávání nebo následně neměl dotýkat země ani jiného předmětu.

• Dbejte na to, aby pilový řetěz při řezání neuvízl v odpilovaném odřezku. Kmen stromu se nesmí zlomit ani rozštěpit.

• Dodržujte také preventivní opatření proti zpětnému rázu (viz bezpečnostní pokyny).

• Při řezání na svahu se vždy musí stát nad kmenem stromu. Chcete-li zacho- vat v okamžiku „přeříznutí pilou“ plnou kontrolu, zredukujte přítlačný tlak na konci řezu bez toho, žeby ste povolili pevné uchopení řetězové pily za ruko- jetě. Dbejte na to, aby se pilový řetěz nedotýkal země. Po dokončení řezu vyčkejte, dokud se řetěz pily neza- staví, než vyjmete řetězovou pilu. Při přechodu od stromu ke stromu vždy vypněte motor řetězové pily. Pokud uvízne pilový řetěz, nesnaž- te se násilím přístroj vytáhnout. Hrozí nebezpečí zranění. Vypněte motor a použijte pákové rameno nebo klín pro uvolnění přístroje. Zkrácení Zkrácení je řezání pokácených kmenů stro- mů na malé odřezky. Dbejte na své bez- pečné postavení a rovnoměrné rozložení tělesné hmotnosti na obě nohy. Pokud je to možné, měl by se kmen podložit a podpořit větvemi, trámami nebo klíny.

• Dbejte na to, aby se pilový řetěz při ře- zání nedotýkal země.

• Dbejte na dobrou stabilitu a v přípa- dě svažitého terénu se postavte nad kmen. Chcete-li zachovat v okamžiku „přeříznutí pilou“ plnou kontrolu, zredu- kujte přítlačný tlak na konci řezu bez toho, žeby ste povolili pevné uchopení řetězové pily za rukojetě. Po dokon- čení řezu vyčkejte, dokud se řetěz pily nezastaví, než vyjmete řetězovou pilu. Při přechodu od stromu ke stromu vždy vypněte motor řetězové pily.

1. Kmen leží na zemi:

Zhora prořízněte kmen až celkem na konec a na konci řezu dávejte pozor, abyste se nedotkli země. Pokud je možné otočit kmen, pro- řízněte jej do 2/3. Potom ken otočte a prořízněte zbytek kmene shora.

2. Kmen je podporován na

jednom konci: K zabránění roztříštění nejprve prořízněte 1/3 průměru kmene zdola nahoru (horní stranou vodicí lišty). Pak k zarbánění zaseknutí řežte shora dolů (spodní stranou vodicí lišty) na první řez.

3. Kmen je podporován na obou

koncích: Nejprve prořízněte shora dolů (spodní stranou vodicí lišty) 1/3 průměru kmene. Pak řezejte zdo- la nahoru (horní stranou vodicí lišty), dokud se řezy nesetkají.

4. Řezání na koze na řezání:

Držte přístroj pevně oběma ruka- ma a během řezání veďte stroj před tělem. Když je strom proříz- nutý, veďte stroj na pravé straně těla (1). Levou ruku dle možnosti držte co nejpřímější (2). Dávejte pozor na padající kmen. Postav- te se tak, aby odříznutý kmen178

nepředstavoval žádné nebezpe- čí. Dávejte pozor na své nohy. Odříznutý kmen by mohl při pádu způsobit zranění. Udržujte rovno- váhu (3). Odvětvování Odvětvování je označení pro odstranění větví a větviček z pokáceného stromu. Při odvětvování dojde k mnoha úrazům. Nikdy ne- odřízněte pilou větve, když stojíte na kmenu stromu. Sledujte oblast zpětného rázu, pokud jsou větve pod napětím.

• Odstraňte podpůrné větve až po zkrá- cení.

• Větve pod napětím se musí řezat zdo- la nahoru, aby se zabránilo zaseknutí přístroje.

• Při odříznutí silnějších větví použijte stejnou techniku jako při zkrácení.

• Pracujte vlevo od kmene a co nejblíže k přístroji. Hmotnost přístroje podle možnoti leží na kmeni.

• K odříznutí větví na druhé straně kme- nu změňte místo.

• Rozvětvené větve se zkrátí jednotlivě.

• Při odvětvování nechte nejdříve větší větve, nasměrované směrem dolů, a které podporují strom, na kmenu. Menší větvičky se musí odřezat jed- ním řezem (viz ). Kácení stromů Kácení stromů vyžaduje hodně zkušeností. Stromy kácejte pou- ze tehdy, když můžete bezpečně zacházet s přístrojem. Přístroj v žádném případě nepoužívejte, když si nejste jisti.

• Dbejte na to, aby se v blízkosti pra- covního prostoru nezdržovaly osoby ani zvířata. Bezpečná vzdálenost mezi kácejícím stromem a nejbližším praco- vištěm musí být 2 1/2 délky stromu.

• Dbejte na správný směr kácení: Uživatel se musí bezpečně pohybovat v blízkosti zkáceného stromu, aby byl schopen strom snadno zkrátit a odvětvit. Je třeba zabránit tomu, aby padající strom se nezachytil do jiné- ho stromu. Dbejte na přirozený směr pádu, který závisí na sklonu a křivosti stromu, směru větru a počtu větví.

• Postavte se na svažitém terénu nad stromem, který má být pokácen.

• Malé stromy o průměru 15-18 cm lze obvykle odřezat jedním řezem.

• U stromů s větším průměrem je nutné použít vyřezané řezy a řez pilou (viz níže).

• Pokud dvě nebo více osob současně řežou a kácejí stromy, tak by vzdále- nost mezi osobami, řezajícími a káce- jícími stromy, činit minimálně dvojná- sobnou výšku káceného stromu. Při kácení stromů je důležité dbát na to, aby jiné osoby nebyly vystavené ne- bezpečí, aby se netrela žádná napá- jecí vedení a aby se nezpůsobily žád- né hmotné škody. Pokud strom přesto dojde do styku s napájecím vedením, musí se ihned informovat komunální podnik.

• Ze stromu se musí odstranit nečistoty, kameny, uvolněná kůra, hřebíky, sko- by a drát. Nekácejte strom, když fouká silný nebo měnící se vítr, když horzí nebezpečí poškození ma- jetku nebo když by strom mohl zasáhnout vedení.179

Přímo po ukončení řezání vyklopte ochranu sluchu nahoru, abyste sly- šeli zvuky a výstražné signály.

Odstraňte dolů vicící větve na- sazením řezu nad větev. Nikdy neodvětvujte výš než do výšky ramen.

K zajištění mírného ústupu od- straňte podrost kolem stromu. Úniková oblast (1) by měla ležet asi 45° za plánovaným směrem kácení (2).

3. Řezání záseku (A):

Umístěte zářez ve směru, ve kterém by strom měl spadnout. Začněte spodním vodorovným řezem. Hloubka řezu by měla být přibližně 1/3 průměru kmene. Tím se zabrání sevření pilového řetězu nebo vodicí lišty při nasa- zení druhého zásekového řezu. Nyní shora proveďte šikmý řez pily s úhlem řezu přibližně 45 °, který se přesně shoduje s dolním řezem pily. Nikdy se nepostavte před strom, na kterém jsou udělané vruby.

Proveďte řez pilou z druhé strany kmene, přičemž stojíte vlevo od kmene a řežte tažením řetězové pily. Řez pilou musí probíhat ho- rizontálně minimálně 5 cm nad horizontálním vyřezaným ře- zem. Měl by být tak hluboký, aby vzdálenost od vyřezaného řezu byla minimálně 1/10 průměru kmene. Nepřeříznutá část kmene se označí jako trnož (spádová lišta). Trnož zabrání otočení stro- mu a jeho pádu do nesprávného směru. Trnož nepřeřízněte.

5. V případě přiblížení hlavního

řezu k trnoži, by měl strom za- čít padat. Jakmile se ukáže, že strom případně nepadá do poža- dovaného směru, nebo pokud se naklání zpět a pilový řetěz se za- sekl, musí se hlavní řez přerušit a pro otevření řezu a k podložení stromu do požadované spádové linie použít klíny ze dřeva, plastu nebo hliníku.

6. Pokud je průměr kmene větší

než délka vodicí lišty, proveďte dva řezy. Nezkušeným uživatelům nedoporu- čujeme z bezpečnostních důvodů ká- cet stromy délkou vodicí lišty, která je kratší než průměr káceného kmene.

7. Po provedení řezu pilou strom

spadne sám nebo pomocí kácící- ho klínu nebo páčidla.

Jakmile strom začne padat, vy- táhněte přístroj z řezu, zastavte motor, odložte přístroj a opusťte pracoviště únikovou cestou. Je třeba dávat pozor na padající větve a nezakopnout o ně. Údržba a čištění Údržbářské a čisticí práce pro- vádějte zásadně při vypnutém motoru a vytáhněte akumulátor z přístroje. Nebezpečí zranění! Opravné a údržbářské práce, které nejsou popsány v tom- to návodu k obsluze, nechte provést v naší doborné dílně. Používejte pouze originální náhradní díly. Před jakoukoliv180

údržbou nebo čištěním nechte stroj vychladnout. Hrozí nebez- pečí popálení! Při manipulaci s pilovým řetězem nebo vodicí lištou používejte ru- kavice, odolné proti proříznutí. Nebezpečí řezných poranění. Před jakoukoliv prací na přístroji vypněte přístroj a vytáhněte aku- mulátor z přístroje. Čištění

• Stroj důkladně vyčistěte po každém použití. Tím se prodlouží životnost stroje a zabrání se úrazům.

• Udržujte rukojeti bez benzínu, oleje nebo tukového maziva. V případě potřeby očistěte držadla navlhčeným hadříkem namočeným v mýdlové vodě. K čištění nepoužívejte rozpouš- tědla ani benzín!

• Po každém použití pilový řetěz očis- těte. K tomu použijte štěteček nebo ruční smetáček. K čištění řetězu ne- používejte kapaliny. Po vyčištění řetěz lehce namažte řetězovým olejem.

• Vyčistěte větrací otvory a povrchy stroje štetečkem, ručním smetáčkem nebo suchým hadříkem. K čištění ne- používejte kapaliny. Ostření řezných zubů Nesprávně ostřený pilový řetěz zvyšuje nebezpečí zpětného rázu! Při manipulaci s řetězem nebo vodicí lištou používejte rukavice odolné vůči proříznutí. Ostrý řetěz zajišťuje optimální řez- ný výkon. Bez námahy prochází dřevem a zanechává velké, dlouhé dřevěné třísky. Pilový řetěz je tupý, když musíte tlačit řezací zařízení dřevem a dřevěné třísky jsou velmi malé. V případě velmi tupé řetězo- vé pily se nevytvoří vůbec žádné třísky, nýbrž pouze dřevěný prach.

• Řezací části řetězu jsou řezací články, skládající se z řezacího zubu a hloub- koměru. Výškovou vzdáleností mezi těmito dvěma se určí hloubka řezu.

• Při ostření řezných zubů je třeba vzít v úvahu následující hodnoty: - úhel ostření (30°) - prsní úhel (85°) - hloubka ostření (0,65 mm) - průměr kurhového opilování (4,0 mm) Odchylky od uvedených rozměrů geometrie řezné hrany mohou vést ke zvýšení sklonu stroje ke zpětnému rázu. Zvýšené nebez- pečí úrazu! Ostření řetězu vyžaduje speciální nástro- je, které zajistí, že nože jsou naostřeny ve správném úhlu a ve správné hloubce. Pro nezkušeného uživatele řetězové pily doporučujeme, nechat naostřit řetězovou pilu odborníkem nebo odbornou dílnou. Pokud si troufáte zaostřit řetěz, můžete si nářadí zakoupit v specializovaných pro- dejnách.

1. K zaostření by měl být řetěz

napnutý tak, aby bylo umožněno správné zaostření.

2. K ostření je potřebný kruhový

pilník o průměru 4,0 mm.181

Jiné průměry poškozují řetěz a mohou při práci způsobit nebezpečí!

3. Ostřete pouze zevnitř ven. Veďte

pilník z vnitřní strany řezného zubu navenek. Když pilník táhne- te zpět, tak je nadzvedněte.

4. Zaostřete nejdříve zuby na jedné

straně. Poté otočte přístroj a za- ostřete zuby na druhé straně.

5. Řetěz je opotřebovaný a musí

se vyměnit za nový pilový řetěz, pokud zbývají ještě cca 4 mm řezacího zubu.

6. Po ostření musí být všechny řeza-

cí články stejně dlouhé a široké.

7. Po každém třetím ostření se

musí zkontrolovat hloubka řezu (omezení hloubky) a výška se musí dobrousit plochým pilní- kem. Omezení hloubky by mělo být cca 0,65 mm od řezacího zubu. Po vrácení do původního stavu zaoblete omezení hloubky trochu dopředu. Nastavení napnutí řetězu Nastavení napnutí řetězu je popsáno v kapitole „Uvedení do provozu – napnutí pilového řetězu“.

• Vypněte přístroj a vytáhněte akumulá- tor z přístroje.

• Pravidelně kontrolujte napnutí řetězu a podle potřeby jej donapněte. Při zatáhnutí za pilový řetěz tažnou silou 9 N (cca 1 kg) nesmí být mezi pilovým řetězem a vodicí lištou mezera více než 2 mm. Nechat zaběhnout nový pilový řetěz U nového řetězu se po určité době upínací síla sníží. Proto musíte řetěz znovu utáh- nout po prvních 5 řezech, nejpozději však po 1 hodině řezání. Nikdy neupevňujte nový řetěz na opotřebeném řetězovém pastor- ku nebo na poškozené nebo opotřebené vodicí liště. Řetěz by mohl vyskočit nebo se roz- trhnout. Důsledkem mohou být vážná zranění. Údržba vodicí lišty Při manipulaci s řetězem nebo vodicí lištou používejte rukavice odolné vůči proříznutí.

1. Vypněte přístroj a vytáhněte akumulá-

tor ( 19) z přístroje.

2. Sejměte kryt řetězového kola (15), pi-

lový řetěz (5) a vodicí lištu (4).

3. Zkontrolujte vodicí lištu (4), zda není

opotřebovaná. Odstraňte otřepy a vy- rovnejte vodicí plochy plochým pilníkem.

4. Vyčistěte propust oleje ( 28), aby

bylo zajištěno bezvadné, automatické olejování pilového řetězu během pro- vozu.

5. Namontujte vodicí lištu (4), pilový ře-

těz (5) a kryt řetězového kola (15) a pilový řetěz napněte. Pokud je průtok oleje v optimálním stavu, řetěz pily automaticky nastří- ká trochu oleje několik sekund po spuštění přístroje. Vodicí lišta (4) se musí otočit po cca 8-10 pracovních hodinách, aby bylo zajištěno rovnoměrné opotřebení.182

1. Vypněte přístroj a vytáhněte akumulá-

2. Sejměte kryt řetězového kola, řetěz

pily a vodicí lištu.

3. Otočte vodicí lištu o horizontální osu

a namontujte ji a řetěz opět tak, jak je popsáno v bodě „Montáž pilového ře- tězu a vodicí lišty“. Dodržujte přitom směr běhu pilového řetězu! Směr běhu pilového řetězu Při vyrovnání pilového řetězu (5) se orien- tujte podle obrázku pod krytem řetězu (15), když se list otáčí. Zobrazení směr běhu na listu se poté již neshoduje. Tabulka intervalů údržby: Strojní část Akce Před každým použitím Po 10 provoz- ních hodinách Komponenty brzdy řetězu Zkontrolovat, v případě potřeby vyměnit

Řetězový pastorek (22) Zkontrolovat, v případě potřeby vyměnit

Pilový řetěz (5) Zkontrolovat, naolejovat, po- dle potřeby dobrousit nebo vyměnit

Vodicí lišta (4) Zkontrolovat, vyčistit, nao- lejovat

Olejová automatika Zkontrolujte, v případě vyčistěte propust oleje.

Intervaly údržby Provádějte pravidelně údržbářské práce, uvedené v následující tabulce. Pravidel- nou údržbou vašeho zařízení se prodlouží jeho životnost. Kromě toho dosáhnete také optimální řezný výkon a přejdete nehodám.183

součásti podléhají běžnému opotřebení a jsou ze záruky vyloučeny. To jsou ob- zvláště tyto součásti: pilový řetěz, vodicí lišta, řetězové kolo a uhlíkové kartáče, pokud nejsou reklamace z důvodu vady materiálu. Ze záruky jsou rovněž vyloučena jakákoli poškození motoru, způsobená nespráv- ným palivem nebo nespráným poměrem mísitelnosti a všechna poškození stroje, pilového řetězu a vodicí lišty, způsobené nedostatečným mazáním. Podmínkou záručních plnění je navíc dodržení intervalů údržby, uvedených v návodu k obsluze a dodržování pokynů pro čištění, údržbu a servis. Škody vzniklé v důsledku materiálových či výrobních nedostatků jsou řešeny bezplatným dodá- ním náhrady nebo opravou. Podmínkou je odevzdání přístroje do servisního středis- ka v nedemontovaném stavu s dokladem o nákupu a záruce. Opravárenská služba Opravy, na které se záruka nevztahuje, můžete nechat provést za poplatek v našem servisním středisku. V servisním středisku Vám rádi sestaví odhad nákladů. Můžeme přijat pouze přístroje, které byly zaslané dostatečně zabaleny a frankovány. Riziko dopravy nese odesílatel. Pozor: Nezasílejte vadné přístroje v žád- ném případě s plnou nádržkou na olej. Bezpodmínečně vyprázdněte nádržku. Případné hmotné škody (vytéká olej, když se přístroj položí na bok nebo se obrátí!) resp. poškození v důsledku požáru během přepravy, nese sám odesílatel. Ne zdarma - objemným zbožím, expres- ním nebo jiným speciálním nákladem - odeslané přístroje nebudou přijaté. Likvidaci zaslaných vadných přístrojů pro- vádíme zdarma. Uskladnění

• Před uskladněním přístroj vyčistěte.

• Nasuňte ochranný kryt vodicí lišty.

• Před provozními přestávkami v délce několika týdnů vyprázdněte bězpod- mínečně nádržku na olej, protože bio- -olej může zpryskyřičnatět a ucpat tak olejový odtokový kanál. Starý olej zlikvidujte ekologicky (viz část „Likvidace/ochrana životního pro- středí“ ).

• Skladujte přístroj na suchém místě chráněném před mrazem a prachem a mimo dosah dětí. Likvidace/ochrana životního prostředí Opatrně vyprázdněte olejovou nádrž. Vy- jměte akumulátor z přístroje a odevzdejte přístroj, starý olej, akumulátor, příslušen- ství a obal k recyklaci. Elektrická zařízení nepatří do do- mácího odpadu.

• Před likvidací nejprve vyjměte akumulátory z přístroje.

• Přístroj a nabíječku odevzdejte na sběrném recyklačním místě.

• Zlikvidujte starý olej ekologicky - ode- vzdejte jej do sběrny. Nevylévejte olej do kanalizace nebo do odtoku.

• Likvidaci Vašich vadných zaslaných přístrojů provádíme bezplatně. Záruka Na tento přístroj poskytujeme 24 měsíční záruku. Při řemeslném použití záruka zaniká. Ze záruky jsou vyloučeny škody vzniklé přirozeným opotřebením, přetížením nebo používáním v rozporu s určením. Určité184

• Náhradní díly/příslušenství Náhradní díly a příslušenství dostanete na webových stránkách www.service-deltafox.de V případě jakýchkoliv dalších dotazů se obraťte na servisní středisko / „Service-Center“ (viz „Service-Center“ ). vodicí lišta Trilink p. 3009
• 1617 pilový řetěz Trilink CL 15040PB p. 3009
• 1616 Bio-řetězový olej 1 l p. 3023
• 0001 Bio-řetězový olej 5 l 0002 Pilový řetěz Trilink lze použít pouze ve spojení s příslušnou vodicí lištou Trilink a k tomu účelu schválenou řetězovou pilou. Hrozí nebezpečí zranění. Odhalení a odstranění chyb Problém Možná příčina Odstranění chyb Přístroj se nespustí Akumulátor ( p. 3023

nebo není vložen Zkontrolovat stav nabití akumu- látoru, příp. zajistit opravu kvali- kovaným elektrikářem Zapínač/vypínač (

vadný Oprava prostřednictvím zákaz- nického servisu Opotřebované uhlíkové kartáče Oprava prostřednictvím zákaz- nického servisu Vadný motor Oprava prostřednictvím zákaz- nického servisu Řetěž se neotáčí Brzda řetězu blokuje pilový řetěz (

Zkontrolujte řetězovou brzdu, případně řetězovou brzdu uvolněte. Špatný řezný výkon Nesprávně namontovaný pilový řetěz (

Správně namontovat pilový řetěz Pilový řetěz (

Zaostřit řezné zuby nebo nasadit nový řetěz Napnutí řetězu není dostatečné Zkontrolovat napnutí řetězu Přístroj běží těžce, řetěz vyskakuje Napnutí řetězu není dostatečné Zkontrolovat napnutí řetězu Řetěz se zahřeje, kouř při řezání, zbarvení lišty Příliš málo řetězového oleje Zkontrolovat hladinu oleje a případně doplnit řetězový olej, Zkontrolovat au- tomatický olejový systém a v případě potřeby vyčistit propust oleje nebo nechat opravit službou zákazníkům185

• Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních. Překlad originálního prohlášení o shodě CE Potvrzujeme tímto, že konstrukce Akumulátorová retezová pila konstrukční řady DG-CCS 1825, DG-CCS 1825 Set Číslo šarže B-47414 odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění: 2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • 2005/88/EC Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení: EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010 EN 55014-1:2017 • EN 55014-2:2015 • IEC 62321-3-1:2013 Navíc se v souhlase se směrnicí pro emisi hluku 2000/14/EC potvrzuje: Úroveň akustického výkonu zaručená: 99 dB(A) měřená: 96,1 dB(A) Použitý postup konformitního ohodnocení dle dodatku III / 2000/14/EC Místo hlášení: NB 0123 TÜV SÜD Product Service GmbH, Ridlerstraße 65, D-80339 München Germany Číslo certikátu výrobního vzoru M6A 105384 0018 Rev. 01 Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, Germany

Christian Frank (Osoba zplnomocněná k sestavení dokumentace)216
