| Značka | Deltafox |
| Model | DGEHT 6860 3D |
| Kategorie | Elektrické nůžky na živý plot |
| Jmenovité vstupní napětí | 230-240 V~, 50 Hz |
| Příkon | 680 W |
| Třída ochrany | II (dvojitá izolace) |
| Typ ochrany | IPX0 |
| Počet chodů naprázdno | 1500 min⁻¹ |
| Hmotnost | přibližně 3,89 kg |
| Délka střihu | 610 mm |
| Zaručená hladina akustického výkonu | 101 dB(A) |
| Hladina akustického tlaku | 91,52 dB(A), K=3,0 dB |
| Vibrace přední rukojeti | 3,266 m/s², K=1,5 m/s² |
| Vibrace zadní rukojeti | 2,831 m/s², K=1,5 m/s² |
| Typ nože | Oboustranný bezpečnostní blok nože |
| Nastavitelná rukojeť | 5 úrovní nastavení, vertikálně kloubová a otočná o 45° a 90° |
| Hlavní funkce | Obousměrný střih, ochranný doraz proti zpětnému rázu, chránič ruky, sběrač zbytků střihu |
| Bezpečnost | Dvojitý spínač (zap/vyp + bezpečnostní spínač), okamžité zastavení při uvolnění, ochrana nože |
| Napájení | Elektrická síť s napájecím kabelem a odlehčením tahu |
| Údržba a čištění | Po každém použití očistěte nože, namažte olejem, skladujte s ochranou nože |
| Náhradní díly | K dispozici na www.grizzly-service.eu |
| Záruka | 24 měsíců, pouze pro domácí použití |
Často kladené otázky - DGEHT 6860 3D Deltafox
Dotazy uživatelů ohledně DGEHT 6860 3D Deltafox
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nůžky na živé ploty ve formátu PDF zdarma! Najděte svůj návod DGEHT 6860 3D - Deltafox a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DGEHT 6860 3D značky Deltafox.
NÁVOD K OBSLUZE DGEHT 6860 3D Deltafox
Elektrické nůžky na živý plot
CZ
Elektrické nožnice na živý plot
SK
DG-EHT 6860 3D
Překlad originálního návodu k obsluze
Bezpečnostní pokyny.... 76
Symboly v návodu....76
Obrazové symboly na přístroji......76
Všeobecné bezpečnostní pokyny ..... 77
Speciální bezpečnostní pokyny...... 79
Účel použití 80
Všeobecný popis....80
Přehled 81
Návod k montáži....81
Objem dodávky 81
Obsluha 81
Zapnutí a vypnutí 81
Práce s elektrickými nůžkami na plot 82
Techniky střihání 83
Termíny střihání.... 83
Čištění a údržba....83
Skladování....84
Likvidace a ochrana životního prostředí 84
Náhradní díly....84
Záruka....84
Opravy Služby....85
Technická data....85
Hledání chyb 86
Překlad originálního prohlášení o shodě CE....128
Tento odstavec pojednává o základních bezpečnostních předpisech pro práci s elektrickými nůžkami na plot.
Symboly v návodu
Výstražné značky s údaji pro za-bránění škodám na zdraví anebo věcným škodám.
Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.
Informační značky s informacemi pro lepší zacházení s nástrojem.
Obrazové symboly na přístroji
Pozor!
Před použitím přístroje si pozorně přečtěte návod k obsluze.
Noste zásadně ochranné brýle nebo obličejovou ochranu.
Noste zásadně ochranu sluchu.
Noste rukavice, které jsou bezpečné proti pořezání.
Pozor! Nebezpečí úrazu o pohyblivý nůž.
Nůžky na plot nepoužívejte v dešti, anebo na mokrých živých plotech.
V případě poškození, zamotání anebo přetržení kabelu a v případě i krátkodobého ponechání přístroje bez dohledu okamžitě vytáhněte síťovou zástrčku.
Údaj o hladině hluku L _wa v dB.
Elektrické přístroje nepatří do domácího odpadu.
Délkařezu
Ochranná třída II
Všeobecné bezpečnostní pokyny
Před začátkem práce se dobře obeznamte se dobře obeznamte se všemi obslužnými elementy. Nacvičte si manipulaci s přístrojem, a jeho funkce, účinky a techniku práce si dejte vysvětlit od nějakého zkušeného uživatele anebo odborníka. Zabezpečte možnost okamžitého vypnutí přístroje v případě nebezpečí. Nesprávné použití přístroje může vést k těžkým poraněním.
Všechny bezpečnostní pokyny a instrukce uschovejte pro budoucí použití.
Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se týká sí-ťového elektrického nářadí (se síťovým kabelem) a akumulátorového elektrického nářadí (bez síťového kabelu).
1) BEZPEČNOST PRACOVIŠTĚ:
a) Udržujte svůj pracovní úsek čistý a dobře osvětlený. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.
b) Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické ná-
stroje vytváří jiskry, které mohou zapá- lit prach anebo páry.
c) Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem.
2) ELEKTRICKÁ BEZPEČNOST:
a) Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.
b) Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.
c) Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.
d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohybujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.
e) Když pracujete s elektrickým nástrojem pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.
CZ
f) Když nejde vyhnout se provozu elektrického nástroje ve vlhkém prostředí, používejte ochranný vypínač chybového proudu. Používání ochranného vypínače chybového proudu snižuje riziko elektrického úderu.
g) Když se přípojné vedení tohoto nástroje poškodí, musí být nahrazené zvláštním přípojným vedením, které lze obdržet od výrobce anebo od jeho servisní služby zákazníkům.
3) BEZPEČNOST OSOB:
a) Bud'te pozorní, dbejte na to, co děláte a pust'te se s elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.
b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je protiskluzová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění.
c) Vyvarujte se nezáměrnému uvedení do provozu. Přesvědčte se o tom, že je elektrický nástroj vypnutý předtím, než ho připojíte na napájení elektrickým proudem, než ho zvednete anebo nesete. Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.
d) Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.
e) Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu.
Tímto můžete v neočekávaných situacích lépe kontrolovat elektrický nástroj.
f) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.
4) POUŽÍVÁNÍ A OŠETŘOVÁNÍ ELEK-TRICKÉHO NÁSTROJE
a) Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.
b) Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá za- anebo vypnout, je nebezpečné a musí být opravené.
c) Vytáhněte zástrčku ze zásuvky předtím, než provedete nastavování na nástroji, než vyměníte části příslušenství anebo než nástroj odložíte. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrického nástroje.
d) Uložte nepoužívaný elektrický nástroj mimo dosahu dětí. Nepřene-chávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elektrické nástroje jsou nebezpečné, když je používají nezkušené osoby.
e) Ošetřujte pečlivě tento elektrický nástroj. Kontrolujte, jestli pohyblivé
díly bezvadně fungují a neváznou, jestli jsou části zlomené anebo na- tolik poškozené, že je funkce elek- trického nástroje narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou.
g) Používejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.
5) SERVIS:
a) Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomocí originálních náhradních dílů. Tímto se 2 zajistí to, že bezpečnost elektrického nářadí zůstává zachována.
Speciální bezpečnostní pokyny
1) BEZPEČNOSTNÍ POKYNY PRO NŮŽKY NA ŽIVÉ PLOTY
a) Udržujte všechny části těla vzdáleně od řezného nože. Nepokoušejte se při běžícím noži odstranit řezivo anebo řezaný materiál držet. Odstraňte b zaseknuté řezivo pouze při vypnutém nástroji. Jediný moment nepozornosti při používání nůžek na živé ploty může vést k těžkým poraněním.
b) Noste nůžky na živé ploty při zastaveném noži za rukojeť. Při transportu anebo uložení nůžek na živé ploty vždy na ně navlečte ochranný kryt.
Pečlivé zacházení s nástrojem zmenšuje nebezpečí poranění skrze nůž.
c) Udržujte kabel vzdáleně od oblasti řezání. V průběhu pracovního postupu může být kabel v křoví zakrytý a nedopatřením protnutý.
d) Držte tento elektrický nástroj za izolované povrchy rukojetě, jelikož se kráječka může dostat do styku se skrytými vodiči proudu. Kontakt kráječky s vedením pod napětím, může uvést kovové díly nástroje do stavu pod napětím a tímto přivodit elektrický úder. Před prováděním prací prohledejte živý plot, zda se v něm nenacházejí skryté objekty, např. drát atd. Držte nůžky na živý plot správně, např. oběma rukama za rukojeti v případě, že jsou k dispozici dvě rukojeti. Ztráta kontroly nad přístrojem může vést ke zranění.
2) DALŠÍ BEZPEČNOSTNÍ POKYNY
a) Tento nástroj není určen na to, aby byl používaný osobami (včetně dětí) s omezenými fyzickými, smyslovými anebo duševními schopnostmi anebo osobami s nedostatkem zkušeností a/anebo znalostí; ledaže jsou pod dohledem anebo dostávají pokyny ohledně používání tohoto nástroje skrze osobu, která je za jejich bezpečnost zodpovědná.
b) Děti by měly být pod dozorem,
aby bylo zajištěno, že si nehrají s
přístrojem.
c) Při používání nůžek na živý plot noste pracovní rukavice, ochranné brýle, pevnou obuv a dlouhé kalhoty.
CZ
d) Před každým použitím překontrolujte sít'ovou přípojku a prodlužovací kabel s důrazem na poškození a stárnutí. Přístroj nepoužívejte, pokud je kabel poškozený.
e) Před zahájením práce prohledejte živý plot, zda se v něm nenachází nějaké skryté předměty, např. drát atd.
f) Pracujte jen za denního světla nebo při dobrém umělém osvětlení.
g) Přístroj při práci vždy pevně držte oběma rukama a s odstupem od vašeho těla.
h) Připojovací kabel pokládejte tak, aby nebyl během práce zachycen větvemi apod.
i) Bude-li kabel během používání poškozen, okamžitě jej vytáhněte ze zásuvky. Před vytažením ze zásuvky se kabelu nedotýkejte.
j) Přístroj je určen ke stříhání živých plotů. Tímto přístrojem nestříhejte větve, tvrdé dřevo a podobně.
k) Před vypnutím přístroje se nepokoušejte uvolnit zablokovaný/sevřený list.
I) U nožů pravidelně kontrolujte opotřebení a eventuálně je nechejte dobrousit. Tupé nože způsobují přetížení přístroje. Záruka se nevztahuje na škody z toho vyplývající.
m) Přístroj vypněte a vytáhněte ze zásuvky
- pokud přístroj necháváte bez dozoru
- před odstraněním zablokování
- před kontrolou, údržbou nebo čištěním
- pokud došlo ke kontaktu s cizím tělesem
- vždy, když přístroj začne nezvykle vibrovat
n) Vždy se přesvědčte, zda se ve ventilačních otvorech nenachází nějaké nečistoty.
Účel použití
Přístroj je určen jen ke střihání a úpravě živých plotů, křovin a okrasných keřů v oblasti bytových domů. Každé jiné použití, které v tomto návodu není výslovně povoleno může vést k poškození přístroje a k vážnému nebezpečí pro použivatele. Přístroj je určen pro použití v domácích dílnách. Nebyl koncipován pro průmyslové trvalé používání.
Přístroj je určen pro dospělé osoby. Osoby mladší 16 let smí přístroj používat jen pod dohledem. Používání přístroje v dešti a ve vlhkém prostředí není dovoleno.
Obsluhující osoba anebo uživatel je zodpovědný za nehody anebo škody jiných osob anebo jejich majetku.
Výrobce neručí za škody způsobené použitím v rozporu s určením přístroje anebo nesprávnou obsluhou.
Ostrost nožů se musí pravidelně kontrolovat a nože se musí pravidelně ostřit. Tupé nože způsobují přetížení přístroje. Na poškození z těchto důvodů se záruka nevztahuje.
Všeobecný popis

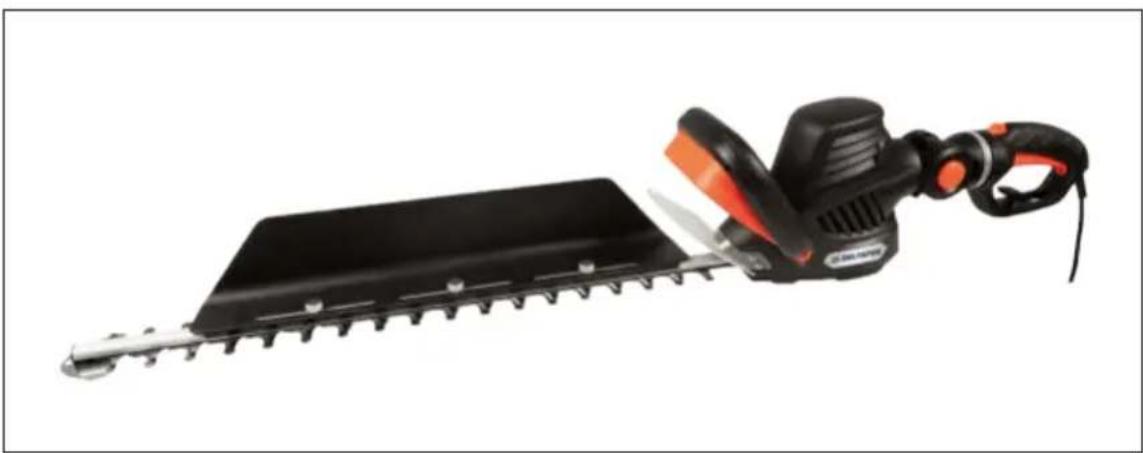

Pohonem elektrických nůžek na živé ploty je elektromotor. Přístroj má bezpečnostní ochrannou izolaci a nevyžaduje si uzemnění. Stříhacím zařízením nůžek je oboustranná bezpečnostní nožová lišta. Při pochodu stříhání se pohybují oba stříhací nástroje (stříhací zuby) lineárně sem a tam. Ochrana proti nárazu nacházející se na konci nožové lišty zabraňuje nepříjemným zpětným nárazům při dotyku se stěnami, ploty a pod. Z důvodu ochrany uživatele možno přístroj provozovat jen se stlačeným bezpečnostním spínačem.
Ochrana rukou ruce navíc ochraňuje při styku s větvemi a pruty. Funkci obslužných částí si prosíme přečtěte v dalším popisu.
Zobrazení pro obsluhu a údržbu najdete na stránce 2.
Přehled
1 ochrana proti nárazu
2 bezpečnostní nožová lišta
3 Ochranný štít
4 třmenová rukojeť s
bezpečnostním spínačem
5 Větrací otvory
6 blokovací tlačítko kloubu
držadla
7 blokovací tlačítko rukojeti
8 zapínač/ vypínač
9 Zařízení pro odlehčení od tahu
10 5 krát nastavitelná rukojeť
11 sít'ový kabel
12 Ochrana nožů
13 jímadlo odstřiženého
14 upevňovací šrouby
odstřiženého materiálu
Návod k montáži
Před jakoukoliv údržbou na přístroji vytáhněte síťovou zástrčku ze zásuvky. Používejte jen originální díly.
Objem dodávky
Vybalte nástroj a zkontrolujte, je-li kompletní:
- Elektrické nůžky na živý plot
- jímadlo odstřiženého materiálu
- Ochrana dorazu nože
- Návod k obsluze
Obsluha
Přístroj nepoužívejte bez ochrany rukou. Při práci s přístrojem noste vhodné oblečení pracovní rukavice. Před každým použitím se přesvědčte o funkčnosti přístroje. Zapínač / vypínač a ani bezpečnostní vypínač nesmí být zaaretován. Po uvolnění vypínače musíte motor vypnout. V případě poškození některého vypínače se s přístrojem nesmí dále pracovat. Dbejte na to, aby napětí sítě odpovídalo údajům na typovém štítku přístroje.
Dbejte na ochranu před hlukem a na místní předpisy. Používání přístroje může být v některé dny (např. o nedělích a svátcích), v určitou denní dobu (např. během oběda anebo nočního klidu), ane-
materiálbo v některých oblastech (např. jímadla v lázních, v nemocnicích atd.) omezeno, anebo zakázáno.
Po vypnutí přístroje se nože ještě nějakou dobu pohybují. Nechejte nože úplně zastavit. Nedotýkejte se pohybujících se nožů a nebrzděte je. Nebezpečí poranění!
Zapnutí a vypnutí
- Za účelem snížení tahu v kabelu vtvořte na konci prodlužovacího kabelu smyčku, převlečte ji přes otvor v ruko-jeti a zavěste na uvolňovač tahu (9) na rukojeti (10).
- Přístroj připojte k elektrické síti.
CZ
Dbejte na bezpečný postoj a držte přístroj pevně oběma rukama a s odstupem od Vašeho těla. Před zapnutím dbejte na to, aby se přístroj nedotýkal žádných předmětů.
- Za účelem zapnutí stiskněte bezpečnostní spínač na třmenové rukojeti (4) a držte jej stlačený a zároveň stiskněte zapínač/vypínač na rukojeti (8). Elektrické nůžky pak běží nejvyšší rychlostí.
- Za účelem vypnutí jeden z obou spínačů uvolněte.
V důsledku účinku brzdění může docházet ke tvoření jisker v oblasti horní větrací štěrbiny, toto je nor- mální a neškodí to přístroji.
Práce s elektrickými nůžkami na plot
- Při práci dbejte na to, aby nedošlo k dotyku se žádnými předměty, jako např. s drátěnými ploty anebo podporami rostlin. To by mohlo vést k poškození nožové lišty.
- V případě zablokování nožů nějakým pevným předmětem přístroj okamžitě vypněte, vy- táhněte zástrčku a cizí předmět odstraňte.
- Pracujte vždy směrem od zá- suvky. Určete proto již před za- počatím práce směr stříhání.
- Dbejte na to, aby se kabel ne- dostal do pracovního prostoru. Kabel nikdy nepokládejte na živý plot, kde ho můžou snadno zachytit nože.
- Během práce zabraňte přetížení přístroje.
V případe poškození, zamotání anebo přetržení kabelu okamžitě vytáhněte zástrčku ze sítě.
Přestavení rukojeti:
Vaše plotové nůžky jsou vybaveny nastavitelným kloubem držadla a rukojetí. Kromě základních nastavení lze tyto nechat zaskočit do šesti, resp. čtyř různých pozic. Během práce si jednoduše vyberte pozi-ce, které jsou pro Vás nejpohodlnější.
Nestiskejte současně blokovací tlačítko pro seřízení rukojeti (7) a zapínač/vypínač (8), protože rukojeť se pak nedá přestavit!
- Stisknutím blokovacího tlačítka kloubu držadla (6) lze držadlo přestavit vertikálně nahoru nebo dolů a slyšitelně zaskočí do možností nastavení.
- Stisknutím blokovacího tlačítka přestavení rukojeti (7) lze držadlo otočit doprava nebo doleva a slyšitelně samočinně zaskočí do poloh 45 ° a 90 °. Přestavení lze provést pouze při vypnutém přístroji.
Montáž jímadla odstřiženého materiálu:
Před jakoukoliv údržbou na přístroji vytáhněte síťovou zástrčku ze zá- suvky.
Při manipulaci s noži používejte rukavice.
U vodorovných střihů doporučujeme na- montovat jímadlo odstřiženého materiálu. Tím se zabrání poletování listů. Tím zů- stane povrch živého plotu čistý.
Jímadlo odstřiženého materiálu lze upevnit na každé straně přístroje. Otevřená strana jímadla odstřiženého materiálu odpovídá směru střihání. Před nasazením jímadla odstřiženého materiálu dbejte na to, aby byl odstraněn kryt nože.
- Jímadlo odstřiženého materiálu (13) nasadte na bezpečnostní řezací lištu (2) tak, aby drážky na jímadle odstřiženého materiálu byly zarovnány s otvory na řezací liště.
- Jímadlo odstřiženého materiálu (13) se nesmí dotýkat ochrany proti nárazu (1) na horním konci bezpečnostní řezací lišty (2).
- Nyní připevněte jímadlo odstřiženého materiálu (13) k řezací liště (2) pomocí dodaných upevňovacích šroubů (14).
Techniky střihání
- Silné větve vyřízněte před prací nějakými nůžkami na větve.
- Oboustranná nožová lišta umožňuje řez oběma směry, anebo kývavým pohybem ze strany na stranu.
- Při svislých řezech posouvejte nůžky přímo anebo v oblouku směrem vpřed rovnoměrně a kývavým pohybem na-horu a dolů.
- Při vodorovných řezech pohybujte nůžkami srpovitě směrem k okraji živého plotu, tak aby uříznuté pruty padali na zem.
- Na dosažení dlouhých přímých linií se odporučuje stříhat podle natažených provazů.
Stříhání živých plotů:
Živé ploty se odporučuje stříhat do tvaru lichoběžníka, aby se zabránilo vypadání listů ve spodní části plotu. Toto odpovídá přirozenému růstu rostlin a pro živý plot vytváří optimální podmínky. Zastřihují se jenom nové jednoroční pruty, čím se vytvoří husté rozvětvení a dobrá ochrana proti průhledu.
- Nejdříve ořežte boční strany živého plotu. Nůžky přitom pohybujte ve směru růstu zdola nahoru. Při pohybu shora dolů se tenké pruty ohýbají směrem ven, čím mohou vzniknout ztenčené plochy anebo díry.
- Podle vkusu pak sestřihněte horní hranu; rovně, do tvaru střechy, anebo obloukově.
- Želaný tvar dejte už mladým rostlinám. Hlavní výhonek by měl zůstat neporušen, až kým živý plot nedosáhne potřebnou výšku. Všechny ostatní výhony se zkrátí o polovinu.
Starostlivost o nepěstěné živé ploty:
Na volně rostoucích živých plotech se neprovádí tvarovací řez, třeba je však pravidelně stříhat, aby nebyli příliš vysoké.
Termíny střihání
listnaté živé ploty:
v červnu a říjnu
jehličnaté živé ploty:
v dubnu a srpnu
Před jakoukoliv údržbou na přístroji vytáhněte síťovou zástrčku ze zá- suvky.
CZ
Opravářské a údržbářské práce, které v tomto návodu nejsou popsány, přenechejte některému námi autorizovanému servisnímu středisku Používejte jen originální díly.
Při manipulaci s noži používejte ochranné rukavice.
Pravidelně provádějte následující údržbářské a čistící práce. Tím se zaručí dlouhé a spolehlivé používání přístroje.
Přístroj nesmí být postřikován vodou ani vkládán do vody. Nepou- žívejte čisticí prostředky popř. roz- pouštědla. Mohly by trvale poškodit přístroj. Chemické substance mo- hou narušit plastové díly přístroje.
- Před každým použitím zkontrolujte, zda na přístroji nejsou viditelné vady, např. volné, opotřebené anebo poškozené části. Ověřte pevné dotažení šroubů nožové lišty.
- Zkontrolujte celistvost a správné osazení všech krytů a ochranných zařízení. V případě potřeby je vyměňte.
- Větrací štěrbiny ( 5) a kryt motoru udržujte v čistotě. Na to použijte vlhký šátek, anebo nějaký kartáč. Na přístroj se nesmí stříkat voda a přístroj se ani nesmí klást do vody. Nepoužívejte žádné čistící prostředky a rozpouštědla. Přístroj se tím může neopravitelně poškodit. Chemické látky mohou na-padnout plastové části přístroje.
- Přístroj udržujte vždy čistý. Po každém použití přístroje musíte
- vyčistit nůž (hadříkem a olejem);
- namazat lištu nože olejničkou anebo sprejem.
- Nůžky na živý plot uschovávejte v dodaném pouzdru pro ochranu nožů (12) na suchém místě a mimo do-sah dětí.
Likvidace a ochrana životního prostředí
Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.
Elektrické prístroje nepatří do domácího odpadu.
Použité plasty a kovy se tam mohou roztrídit a zapojit do recyklačního procesu. V případě otázek sa obrat'te na naše servisní středisko. Likvidaci vašich poškozených přístrojů provedeme bezplatně.
Náhradní díly
Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu
V případě jakýchkoliv dalších dotazů se obraťte na servisní středisko / „Service-Center“ (viz „Service- Center“).
Záruka
Na tento přístroj poskytujeme 24 měsíční záruku. Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne. Záruka se nevztahuje na poškození způsobená přirozeným opotřebením, přetížením, anebo nesprávným použitím. Některé díly podléhají přirozenému opotřebení a v případě, že jejich defekt není způsoben materiálovou chy-
bou, tak se záruka se na ně nevztahuje. Zejména to jsou: nožové lišty, výstředníky a uhlíkové kartáčky. Předpokladem záručního plnění je kromě toho dodržení pokynů pro údržbu a čištění z tohoto návodu k použití. Chyby způsobené materiálovými vadami anebo výrobcem budou bezplatně odstraněny náhradními díly, anebo opravou. Podmínkou toho je odevzdání ne-rozmontovaného přístroje prodejci spolu s dokladem o prodeji a záručním listem.
Opravy Služby
Opravy, které nepodléhají záruce si můžete za odplatu dát provést v našem servisním centru. V našem servisním centru Vám ochotně vystaví cenovou ponuku.
Opravovat můžeme jenom dostatečně za- balené a ofrankované přístroje.
V případě oprávněné záruky se prosím obrat'te telefonicky na naše servisní středisko. Tam obdržíte další informace o zpracování reklamace.
Pozor: V případě reklamace anebo servisu zašlete prosím Váš přístroj na naši servisní adresu vyčištěný a s upozorněním na poruchu.
Nevyplacené – jako neskladné zboží, expres nebo zvláštní dopravou – zaslané přístroje nebudou přijaty. Likvidaci Vašich přístrojů provedeme bezplatně.
Technická data
Elektrické nůžky na živý plot......DG-EHT 6860 3D
Jmenovité vstupní napětí......230-240 V\~, 50 Hz příkon......680 W třída ochrany......□ II Druh ochrany......IPX0 Pohyby nože za minutu......1500 min ^-1 hmotnost......cca 3,89 kg
Délka řezu 610 mm
Úroveň akustického výkonu ( L_WA )
zaručená ....101 dB(A)
měřená .....98,15 dB(A); K_WA=3,0 dB
Uvedená hodnota emisí vibrací byla změřena podle normovaného zkušebního postupu a může se použít ke srovnání jednoho elektrického nářadí s jiným.
Uvedená hodnota emisí vibrací se může použít také k odhadnutí přerušení funkce.
Výstraha:
Hodnota emisí vibrací se může během skutečného používání elektrického nářadí lišit od uvedené hodnoty, v závislosti na způsobu, kterým se elektrické nářadí používá.
Existuje nutnost stanovit bez- pečnostní opatření pro ochranu obsluhy, spočívající v odhadnutí přerušení funkce za podmínek skutečného používání (přitom je třeba zohlednit všechny podíly pro- vozního cyklu, například doby, v nichž je elektrické nářadí vypnuté, a doby, v nichž je sice zapnuté, ale běží bez zatížení).
Hodnoty hluku a vibrací byly stanoveny na základě norem a nařízení, jmenovaných v prohlášení o konformitě.
Hledání chyb
| Problém Možná příčina Odstranění chyby | ||
| Přístroj nestartuje | Chybí napětí | Překontrolovat kabel, vedení, zástrčku a pojistky; příp. oprava odborníkem |
| Defekt zapínače / vypínače (A 8) | nutná oprava v servisním středisku | |
| Opotřebeny uhlíkové kartáčky | ||
| Defekt motoru | ||
| Přístroj pracuje přerušovaně | Poškozený připojovací kabel | zkontrolujte kabel, příp. ho nechte vyměnit v našem servisním středisku |
| Uvolněný vnitřní kontakt | nutná oprava v servisním středisku | |
| Defekt zapínače / vypínače (A 8) | ||
| Nože (A 2) jsou horké | Nožová (A 2) lišta je tupá | nechte nabrousit nebo vyměnit nožovou (A 2) lištu (servisní středisko) |
| Nerovnosti na ostří nožové (A 2) lišty | nechte překontrolovat nebo vyměnit nožovou (A 2) lištu (servisní středisko) | |
| Velké tření v důsledku nedostatečného mazání | Nožovou (A 2) lišto naolejovat | |
Obsah
Bezpečnostné pokyny.... 87
Symboly v návode....87
Všeobecné bezpečnostné pokyny
pre elektrické nástroje....88
Zvláštne bezpečnostné pokyny......90
Účelpoužitia 91
Návod na montáž....92
Objem dodávky 92
Obsluha 92
Prácas elektrickými nožnicami ..... 93
Techniky strihania.... 94
Časy rezania 94
Údržba a čistenie....94
Skladovanie....95
Technické údaje....96
Zist'ovanie závad 97
Prehlásenie o zhode podl'a ES ..... 129
Údaj o hladine akustického výkonu L_wa v dB.
Všeobecné bezpečnostné pokyny pre elektrické nástroje
Pojem „elektrický nástroj“ použitý v bezpečnostných pokynoch sa vzťahuje na elektrické nástroje napájané zo siete (so sietovým káblom) a na elektrické nástroje napájané z akumulátora (bez sietového kábla).
Používanie ochranného vypínača chybového prúdu znižuje riziko elektrického úderu.
3) BEZPEČNOST OSÔB:
Zvláštne bezpečnostné pokyny
2 Bezpečnostná nožová lišta
3 Ochranný štít
6 Blokovacie tlačidlo kíbu držadla
7 Blokovacie tlačidlo držadla
8 Zapínač/vypínač
9 Odl'ahčovač t'ahu
10 5-násobne prestavitelné držadlo
11 Siet'ový kábel
13 Zberač rezaného materiálu
- Na zapnutie stlačte vypínač zap/vyp (8) na držadle a podržte súčasne stlačený bezpečnostný vypínač na oblúkovom držadle (4), nožnice na živý plot bežia s vyššou rýchlostou.
- Na vypnutie vypínač zap/vyp pustite.
Práca s elektrickými nožnicami
Montáž zberača rezaného materiálu:
Pred upevnením zberača rezaného materiálu dávajte pozor na to, aby ste odstránili ochranu noža.
Živý plot z ihličnatého dreva:
april a august
Vždy zelené konifery:
od mája
Údržba a čistenie
Pri narábaní s nožmi používajte rukavice.
- Nožnice na živý plot odkladajte s dodanou ochranou noža (12) suchý a mimo dosahu detí.
Pri d'alších otázkach sa obrátte na „Service-Center“ (vid „ServiceCenter).
Záruka
na živý plot......DG-EHT 6860 3D menovité vstupné
napätie....230-240 V\~, 50 Hz príkon....680 W
ochranná trieda....□ II druh ochrany....IPX0
 |  | |
| Tímto potvrzujeme, že konstrukceElektrické nůžky na živý plotkonstrukční řady DG-EHT 6860 3DNumer partii: B-47004odpovídá následujícím příslušným směrnicím EU v jejich toho času platném vydání: | ||
| 2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • 2015/863/EU • 2005/88/EC | ||
| Aby byl zaručen shodnost, bylo použito následujících harmonizovaných- norem jakož i národních norem a předpisů: | ||
| EN 55014-1:2017 • EN 55014-2:2015EN 60745-1:2009+A11:2010 • EN IEC 61000-3-2:2019EN 61000-3-3:2013+A1 • EN 60745-2-15:2009+A1:2010 • EN 62321-1:2013 | ||
| Navíc se na základě směrnice pro emise hluků 2000/14/EC potvrzuje:úroveň akustického výkonu:Zaručená: 101 dB(A)Měřená: 98,15 dB(A)Použitý způsob postupu pro ohodnocení konformity dle dodatku V/ 2000/14/EC | ||
| Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce: | ||
 | Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany11.03.2021 |  Christian FrankOsoba zplnomocněná k sestavení dokumentace |
* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních
