Produkttyp	Akku-Kettensäge
Marke	Deltafox
Modell	DGCCS 1825
Motorspannung	18 V
Leerlaufdrehzahl	3000 min⁻¹
Schnittgeschwindigkeit	5,6 m/s
Gewicht (ohne Akku und Ladegerät)	3,2 kg
Öltankkapazität	220 ml
Schwerttyp	Trilink
Kette	Trilink CL15040PB
Kettenteilung	3/8" (9,5 mm)
Kettendicke	1,3 mm
Schnittlänge	ca. 250 mm
Laufzeit (Leerlauf)	20 – 28 min
Schalldruckpegel (LpA)	86,2 dB(A) (K=3 dB)
Garantierter Schallleistungspegel (LWA)	99 dB(A)
Vibrationen (ah)	2,47 m/s² (K=1,5 m/s²)
Stromversorgung	Lithium-Ionen-Akku 18 V (austauschbar)
Kettenbremse	Ja, mit Bremshebel / Handschutz
Schmierung	Automatisch (Bio-Öl)
Kettenspanner	Schnellspannsystem
Verwendbare Materialien	Nur Holz (kein Kunststoff, Stein, Metall usw.)
Verwendungszweck	Heimwerkergebrauch
Garantie	24 Monate (ohne Verschleißteile)

Häufig gestellte Fragen - DGCCS 1825 Deltafox

Wie montiere ich Kette und Schwert an der Kettensäge?

Stellen Sie sicher, dass das Gerät ausgeschaltet und der Akku entfernt ist. Legen Sie die Kette in die Nut des Schwertes und beachten Sie die Laufrichtung (Schneidkanten nach vorne). Montieren Sie die Baugruppe auf das Kettenritzel und die Führungsstifte. Befestigen Sie das Schutzgehäuse. Spannen Sie dann die Kette, indem Sie die Schnellspannschraube drehen.

Welches Öl soll für die Kettenschmierung verwendet werden?

Verwenden Sie ausschließlich biologisches Kettenöl (z. B. Grizzly Tools Öl oder ein Öl mit geringem Haftzusatz). Motoröl oder andere Produkte könnten das Pumpensystem beschädigen und die Leistung verringern.

Wie überprüfe und stelle ich die Kettenspannung ein?

Überprüfen Sie die Spannung vor jedem Gebrauch und nach der ersten Schnittstunde. Die Kette darf nicht unter dem Schwert durchhängen und muss von Hand ziehbar sein (max. 2 mm Abstand bei einer Kraft von 9 N). Zum Spannen lösen Sie die Befestigungsschraube, drehen die Schnellspannschraube im Uhrzeigersinn und ziehen sie dann wieder fest.

Wie prüfe ich die Funktion der Kettenbremse?

Schalten Sie die Kettensäge ein. Drücken Sie mit der linken Hand den Bremshebel nach vorne (vom Handgriff weg). Die Kette muss sofort anhalten. Wenn nicht, verwenden Sie das Gerät nicht und geben Sie es zum Kundendienst.

Wie schärfe ich die Kette der Kettensäge?

Verwenden Sie eine Rundfeile mit 4,0 mm Durchmesser. Feilen Sie von innen nach außen unter Einhaltung eines Schärfwinkels von 30° und eines Frontwinkels von 85°. Die Schärftiefe (Tiefenbegrenzer) sollte 0,65 mm betragen. Für optimale Ergebnisse lassen Sie die Kette von einem Fachmann schärfen, wenn Sie unerfahren sind.

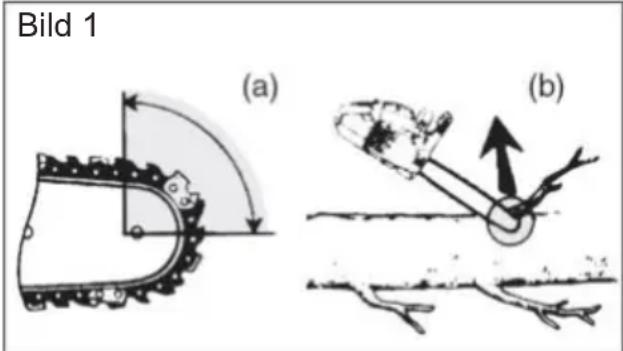

Wie vermeide ich einen Rückschlag (Kickback)?

Halten Sie die Kettensäge immer fest mit beiden Händen (rechte Hand am hinteren Griff, linke Hand am vorderen Griff). Sägen Sie niemals über Schulterhöhe. Vermeiden Sie es, mit der Schwertspitze Gegenstände zu berühren. Verwenden Sie nur vom Hersteller empfohlene Ersatzketten und -schwerter.

Welche Schutzausrüstung ist erforderlich?

Tragen Sie eine Schutzbrille oder einen Gesichtsschutz, einen Gehörschutz, einen Schutzhelm, schnittfeste Handschuhe, rutschfeste Sicherheitsschuhe und eng anliegende Kleidung. Tragen Sie keine weite Kleidung, Schmuck oder lange Haare, die sich in der Kette verfangen könnten.

Wie reinige und pflege ich die Kettensäge?

Reinigen Sie die Maschine nach jedem Gebrauch mit einem Pinsel oder einer Bürste. Verwenden Sie niemals Flüssigkeiten. Reinigen Sie die Lüftungsschlitze mit einem trockenen Tuch. Ölen Sie die Kette nach der Reinigung leicht. Überprüfen Sie regelmäßig die Öleintrittsöffnungen am Schwert. Lagern Sie das Gerät an einem trockenen, staubfreien Ort mit montiertem Schwertschutz.

Wie lange hält der Akku und wie wird er geladen?

Die Leerlaufzeit beträgt je nach Akkumodell etwa 20 bis 28 Minuten. Verwenden Sie ausschließlich das mitgelieferte Deltafox-Ladegerät. Laden Sie den Akku nicht bei Regen oder in feuchter Umgebung. Beachten Sie die detaillierten Anweisungen im Ladegerätehandbuch.

Was tun, wenn die Kette nicht läuft oder der Schnitt schlecht ist?

Überprüfen Sie zuerst, ob die Kettenbremse gelöst ist. Wenn die Kette verkehrt herum montiert oder stumpf ist, korrigieren oder schärfen Sie sie. Stellen Sie sicher, dass die Kettenspannung korrekt ist. Wenn das Problem weiterhin besteht, sehen Sie in der Störungstabelle in der Anleitung nach oder kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG DGCCS 1825 Deltafox

Originalbetriebsanleitung

Bitte lessen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung aufmerksam durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an jedem nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Inhalt

Bestimmungsgemäß Verwendung....6

Allgemeine Beschreibung 7

Lieferumfang. 7
Funktionsbeschreibung 7
Ubersicht 7

Technische Daten 8

Sicherheitshinweise. 8

Symbole und Bildzeichen 9
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge 10
Sicherheitsfunktionen 15

Inbetriebnahme 16

Schwert und Sägekette montieren ... 16
Sägekette spannen. 17
Kettenschmierung. 17

Bedienung 18

Anzeige Ladestatus 18
Akku einsetzen/entnehmen 18
Einschalten 18
Kettenbremse prufen 18
Öl-Automatik prufen. 19
Schwert/Sägekette wechseln 19

Sagetechniken 19

Allgemeines 19
Ablangen 20
Entasten 21
Bäume fallen. 21

Wartung und Reinigung 23

Reinigung 23
Schneidzähne schäfen 24
Kettenspannung einstellen 25
Neue Sägekette einlaufen halten.....25
Schwert warten. 25
Wartungsintervalle 26

Aufbewährung 26

Entsorgung/Umweltschutz 26

Garantie 27

Reparatur-Service 27

Ersatzteile/Zubehör 27

Fehlersuche 28

Original EG-Konformitätserklärung ...208

Explosionszeichnung. 217

Service-Center 219

Bestimmungsgemäß Verwendung

Die Akku-Kettensäge ist nur zum Sagen von Holz konstruiert. Für alle anderen Anwendungsarten (z.B. Schneiden von Mauerwerk, Kunststoff oder Lebensmitteln) ist das Gerät nicht vorgesehen.

Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

These Akku-Kettensäge ist nur durch eine Person und nur zum Sagen von Holz zu benutzen. Die Kettensäge muss mit der rechten Hand am hinteren Handgriff und mit der linken Hand am vorderen Handgriff gehalten werden. Vor Gebrauch der Kettensäge muss der Benutzer alle Hinweise und Anweisungen in der Gebrauchsanweisung gelesen und verstanden haben. Der

Benutzer muss angemessene persönliche Schutzausrüstung (PSA) tragen. Mit der Kettensägearfur Holz gesagt werden. Materialienwie bspw.Kunststoff,Stein, Metall oder Holz,welches Fremdkörper enthalt (bspw.Nagel oder Schrauben),durrenf nicht bearbeitet werden!

Allgemeine Beschreibung

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2-4.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

Lieferumfang bei Art.-Nr.72030312 Gerät MIT Akku

• Akku-Kettensäge
  Schwert (Führungsschiene)
• Sägekette
• Schwertschutzköcher
• 180 ml Bio-Kettenöl
• 1 Akku
• Ladegerät
• Betriebsanleitung Akku/Ladegerät
• Betriebsanleitung

Lieferumfang bei Art.-Nr.72030313 Gerät MIT Akku

• Akku-Kettensäge
  Schwert (Führungsschiene)
• Sägekette
• Schwertschutzköcher
• 180 ml Bio-Kettenöl
• 2 Akku
  Ladegerät
• Betriebsanleitung Akku/Ladegerät
• Betriebsanleitung

Lieferumfang bei Art.-Nr.72030314 Gerat OHNE Akku

• Akku-Kettensäge
  Schwert (Führungsschiene)
• Sägekette
• Schwertschutzkocher
• 180 ml Bio-Kettenöl
• Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Funktionsbeschreibung

Die Akku-Kettensäge ist mit einem Kettenschnellspannsystem ausgestattet.

Die umlaufende Sägekette wird über ein Schwert (Führungsschiene) geführt. Eine Öl-Automatik sorgt für die kontinuierliche Kettenschmierung. Zum Schutz des Anwenders ist das Gerät mit verschiedenen Schutzeinrichtungen versehen.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Übersicht

1 Hinterer Griff
Öltankkappe
Kettenbremshebel/ vorderer Handschutz
4 Schwert (Führungsschiene)
5 Sägekette
6 Umlenkstern
7 Krallenanschlag
8 Vorderer Griff
9 Motor (nicht sichbar)
10 Einschaltspere
11 Ein-/Ausschalter
12 Kettenfangbolzen (nicht sightbar)
13 Befestigungsschraube für Kettenradabdeckung
14 Schraube fur Ketten-Schnell-spannsystem

15 Kettenradabdeckung
16 Hinterer Handschutz
17 Führungsschiene für Akku
18 Schwertschutzkocher
19 Akku
20 Ladegerät
21 Öflasche

22 Kettenritzel

23 Schienenbolzen
24 Nase

25 Aufnahme Kettenspannstift
26 Kettenspannstift
D 27 Ölstandsanzeige
28 Oldurchlass

Technische Daten

Akku-Kettensäge .DG-CCS 1825

DG-CCS 1825 Set

Motorspannung 18 V

Leerlaufzeit 20-28 min*

Leerlaufdrehzahl 3000 min-1

Kettengeschwindigkeit v_0 5,6 m/s

Gewicht

(ohne Akku und Ladegerät) 3,2 kg

Inhalt Oltank 220 ml

Schwert Trilink

Sägekette Trilink CL15040PB

Kettenteilung 3/8" (9,5 mm)

Kettenstarke 1,3 mm

Zahnung des Kettenrades. 6

Schnittlange ca. 250 mm

Schalldruckpegel

(L_pA) 86,2 dB(A); K_pA = 3,0 dB

Schalleistungspegel (L_WA)

gemessen.....96,1 dB(A); K_WA = 2,67 dB

garantiert. 99 dB(A)

Vibration (a_h) 2,47 m/s², K= 1,5 m/s²

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning: Der Schwingung:

kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigten (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

Sicherheitseinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Eine Kettensäge ist ein gefährliches Gerät, das bei falscher oder nachlüssiger Benutzung ernsthafte oder)sagar tõdliche Verletzungen verursachen kann. Beachten SieDMAher zu ihrer Sicherheit und der

Sicherheit anderer stets nachfol-gende Sicherheitshinweise und fragen Sie bei Unsicherheiten einen Fachmann um Rat.

Symbole und Bildzeichen

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen-oder Sachschäden.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Bildzeichen auf dem Gerät

Bevor Sie mit der Akku-Kettensäge arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit dem Gerät (Ablängen von Rundholz auf einem Sagebock) und halten Sie sich Funktion, Wirkungsweise, Sägetechniken und Personenschutzausrüstung von einem erfahrenen Anwender oder Fachmann erklärern.

Lesen und beachten Sie die zur Maschine gehörende Betriebsanleitung!

Tragen Sie persönliche Schutzausrüstung. Tragen Sie grundsätzlich

tzbrille oder einen Gesichtsenschutz und Gehorschutz.

Tragen Sie einen Schutzhelm

Tragen Sie geeignete Arbeitskleidung.

Gefahr durch Schnittverletzungen!
en Sie schnittsichere Hand-schuhe

Tragen Sie schnittsichere Sicherheitsstiefel mit rutschfester Sohle.

Verwenden Sie das Gerät immer mit beiden Handen.

Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine.

Setzen Sie das Gerät nicht dem Regen aus. Das Gerätarf weder feucht sein, noch in feuchter Umgebung betrieben werden.

Führer Sie Wartungs- und Reinigungsrarbeiten grundsätzlich nur bei ausgeschalteten Motor und entnommenem Akku durch.

Garantierer Schalleistungspegel

Schnittlänge

Elektrogeräte gehoren nicht in den Hausmüll

Bildzeichen unterhalb der Kettenradabdeckung:

Laufrichtung der Sägekette beachten.
Achtung! Betriebsanleitung loses.

Bildzeichen auf dem Schwert:

Laufrichtung der Sägekette

Bildzeichen auf der Oltankkappe: Sägekette ölen.

Bildzeichen auf der Befestigungsschraube der Kettenradabdeckung:

AUF

ZU

Bildzeichen am Kettenbremshebel:

AUTO STOP

Kettenbremse

Bildzeichen auf der Schraube für das Kettenschnellspann-System:

losen

spannen

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuzie

hen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringiert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen RCD (Residual Current Device). Der Einsatz eines RCD vermindert das Risiko eines elektrischen Schlages.
3) SICHERHEIT VON PERSONEN

Beachten Sie, dass Kindern, Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder unzureichender Erfahrung und Wissen oder Personen, welche mit den Anweisungen nicht vertraut sind, die Verwendung der Maschine nie gestattet werden darf. Lokale Vorschriften können eine Altersbeschänkung für den Anwender festlegen.

a) Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzaus-rüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus-rüstung, wie Staubmaske, ruschfeste Sicherheitschuhe, Schutzhelm oder Gehöschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elek-trowerzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffang-einrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und rich-tig verwendet werden. Verwendung einer Staubabsaugung kann Gefahr-dungen durch Staub verringern.

h) Warning! Dieses Elektrowerkzeug er-zeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tõdlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird.

i) Wechseln Sie regelmäßig ihre Arbeitsposition. Eine langere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hande führen. Sie können die Benutzungs-dauer jedoch durch geeignete Hand-schuhe oder regelmäßige Pausen verlangern. Achten Sie daraufuf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperatoren oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringgnern.

4) VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGES

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerzeug, das sich nicht mehr einoder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku

• bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen.
• wann immer sich der Anwender von der Maschine entfernt.
• vor dem Entfernen von Blockierungen
• vor Überprüfen, Reinigen oder Arbeitsden der/ana der Maschine
• nach Berühren eines Fremdkörpers, um die Maschine auf Beschädigungen zu überprüfen.
• zur sofortigen Überprüfung, wenn die Maschine beginnnt übermäßig zu vibrierten.

These Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionen und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw.

entspruchend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

5) SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON AKKUWERKZEUGEN

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
• Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
• Halten Sie den nicht benutzten Akku fern von Buroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerzeuges erhalten bleibt.
7) SICHERHEITSHINWEISE FÜR KETTENSÄGEN
a) Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeitazo führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
b) Halten Sie die Kettensäge immer mit ihrer rechten Hand am hinteren Griff und ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darauf nicht angewendet werden.
c) Tragen Sie Schutzbrille und Gehorschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Fußwird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegenden Spanmaterial und zufälliges Berühren der Sägekette.
d) Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Beim Betrieb der Kettensäge auf einem Baum besteht Verletzungsgefahr.
e) Achten Sie immer auf einen festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicheren und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter konnen zum Verlust des Gleichgewichts

oder zum Verlust der Kontrolle über die Kettensäge führen.

f) Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensage der Kontrolle entreißen.
g) Seien Sie besonderss vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
h) Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von ihrem Körper per abgewandt. Bei Transport oder Aufbewährung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
i) Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehor. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reifen oder das Rückschlagrisiko erhöhen.
k) Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, Ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.
1) Nur Holz sagen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sagen von Plasik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

m) Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da die Sägekette in Berührung mit verborgenen Stromleitungen kommt kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

8) VORSICHTSMASSNAHMEN GEGEN RÜCKSCHLAG

Achtung Rückschlag! Achten Sie beim Arbeiten auf Rückschlag des Gerätes. Es besteht Verletzungsgefahr. Sie vermeiden Rückschlage durch Vorsicht und richtige Sägetechnik.

Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (s. Bild 1/Abb. b).

Eine Berührung mit der Schienenspitze kann in manchen Fälle zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird (s. Bild 1/Abb. a).

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zusückstoßen.
Jeder dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlie

ren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitsinrichtungen. Als Benutzer einer Kettensäge sollen Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu konnen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahme, wie nachfolgend beschrieben, verhindert werden:

a) Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
b) Vermeiden Sie eine abnormale Körperhaltung und sagen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen erhöglich.
c) Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägekatten können zum Reifen der Kette und/oder zu Rückschlag führen.
d) Halten Sie sich an die Anweisungen des Herstellers für das Scharfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

RESTRISIKEN

Auch wenn Sie diesen Elektrowerkzeug vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweis und Ausführung these Elektrowerkzeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeuft während des Betriebs ein elektronisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Sicherheitsfunktionen

1 Hinterer Griff mit Handschutz (16) schützt die Hand vor Åsten und Zweigen und bei abspringender Kette.

3 Kettenbremshebel/ vorderer Handschutz

Sicherheitseinrichtung, die die Sägekette bei einem Rückschlag sofort stoppt; Hebel kann auch manuell betätig werden; schützt die linke Hand des Bedieners, wenn er vom vorderen Griff abrutscht.

5 Sägekette mit geringem Rückschlag hilft Ihnen mit speziell entwickelten Si-

cherheitseinrichtungen, Ruckschlage abzufangen.

7 Krallenanschlag

verständt die Stabilität, wenn vertikale Schnitte ausgeführten werden und erleichtert das Sagen.

10 Einschalsperre

Zum Einsatz des Gerätes muss die Einsatzspierre entriegelt werden.

11 Ein-/Ausschalter mit Ketten-Sofort-Stopp

Bei Loslassen des Ein-/Ausschalters schaltet das Gerät sofort ab.

Inbetriebnahme

Tragen Sie beim Arbeiten mit der Sägekette stets Schutzhandschuhe und verwenden Sie nur Originalte. Es besteht Verletzungsgefahr!

Vor Inbetriebnahme des Gerätes müssen Sie:

• Schwert und Sägekette montieren
• die Sägekette spannen
• Kettenöl eingullen
• den Akku aufladen und einsetzen
• die Öl-Automatik und die Funktion der Kettenbremse prufen.

Vorsicht! Gerät kann nachölen.

Bitte beachten Sie, dass das Gerät nach Gebrauch nacholt und Öl auslaufen kann, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vorgang, bedingt durch die notwendige Luftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jeder Gerät während der Fertigung kontrolliert und mit Öl getestet wird, können betrz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Gehäuse leicht mit Öl beschmutzt.itte sauben Sie das Gehäuse mit einem Lappen.

Schwert und Sägekette montieren

Schalten Sie das Gerät aus und behmen Sie vor allen Arbeiten den Akku aus dem Gerät.

1. Stellen Sie das Gerät auf eine flache Oberfläche.

2. Drehen Sie die Befestigungsschraube (13) der Kettenradabdeckung (15) gegen den Uhrzeigersinn (), um die Kettenradabdeckung zu entfern.

3. Breiten Sie die Sägekette (5) in einer Schlaufe aus, so dass die Schnittkanten im Uhrzeigersinn ausgerichtet sind. Orientieren Sie sich zur Ausrichtung der Sägekette (5) an den Bildzeichen am Schwert bzw. unterhalb des Kettenritzels (22).

Sägekette

1. Legen Sie die Sägekette (5) in die Schwertnut ein. Halten Sie das Schwert (4) zur Montage in einem Winkel von ca. 45 Grad nach oben geschwenkt, um die Sägekette (5) leichter auf das Kettenritzel (22) führen zu konnen.

2. Setzen Sie das Schwert (4) und die Sägekette (5) auf den Schienenbolzen (23) auf. Wenn die Nase (24) rechtsiben dem Schierenbolzen (23) in der Langlanglochaussparung am Schwert sitszt, sitzt das Schwert richtig. Es ist normal, wenn die Sägekette (5) durchhängt.

3. Setzen Sie die Kettenradabdeckung (15) auf. Dabei muss der Kettenspannstift (26) an der

Innenseite der Kettenradabdeckung (15) in die Aufnahme für den Kettenspannstift (25) geführt werden.

1. Ziehen Sie die Befestigungsschraube (13) der Kettenradabdeckung () leit an.
2. Spannen Sie die Sägekette (5) vor, indem Sie die Schraube für Ketten-Schnellspannsystem (14) im Uhrzeigersinn drehen.
3. Ziehen Sie die Befestigungsschraube (13) der Kettenradabdeckung fest

Sägekette spannen

Mit einer richtig gespannten Kette erzielen Sie eine gute Schnittleistung und eine langere Lebensdauer.

Eine nicht richtig gespannte Kette kann reißen oder abspringen. Es besteht Verletzungsgefahr. Prufen Sie vor jedem Starten des Gerätes und nach 1 Stunde Sägezeit die Kettenspannung.

Die Kette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuften Hand ganz herumziehen{lss. Beim Ziehen an der Sagekette mit 9 N (ca. 1kg ) Zugkraft durren Sagekette und Schwert nicht mehr als 2mm Abstand haben.

1. Vergewissern Sie sich, dass die Kettenbremse gelöst ist, d. h. der

Kettenbremshebel (3) gegen den vorderen Griff (8) gedrückt ist.

1. Losen Sie die Befestigungsschraube (13) der Kettenradabdeckung (15)
2. Zum Spannen der Sägekette drehen Sie die Schraube (14) für das Kettenschnellspann-System im Uhrzeigersinn.

Zum Lockern der Spannung drehen Sie die Schraube (14) für das Kettenschnellspann-System gegen den Uhrzeigersinn.

1. Ziehen Sie die Befestigungsschraube (13) der Kettenradabdeckung (15) wieder an ()

Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Kettenschmierung

Schwert und Kette)durenieohne OI sein.Betreiben Sie die Elektro-kettensage mit zu weniger OI, nimmt die Schnittleistung und die Lebenszeit der Sagekette ab, da die Kette Schneller stump wird. Zu weniger OI erkennen Sie an Rauchentwicklung oder Verfarbung des Schwertes.

Das Gerät ist mit einer Öl-Automatik ausgestattet. Sobald der Motor lauft, fließt das Öl zum Schwert (4).

Kettenöl einfüllen:

• Prufen Sie regelmäßig die Ölstandsanzeige (27) und fullen Sie bei Erreichen der „Minimummarke" Öl nach. Der Öltankfasst 220 ml Öl.

• Verwenden Sie Bio-Ol, das Zusätze zur Her absetzung von Reibung und Abnutzung enthalt. Sie können es über unser Service-Center bestellen.

• Wenn Grizzly Tools Bio-Ol nicht zur Verfugung stehen, verwenden Sie Kettenschmieröl mit geringem Anteil an Haftzusätzen.

• Schrauben Sie die Öltankkape (2) ab und füllen Sie das Kettenöl in den Tank.

• Wischen Sie eventuell verschüttetes Öl ab und schließen Sie die Öltankappe (2) wieder.

Schalten Sie immer das Gerät ab und{laffen Sie den Motor abkühlen,bevor Sie Kettenöl einfullen. Durch Überlaufen von Öl besteht Brandgefahr.

Bedienung

Schalten Sie das Gerät erst ein, wenn Schwert, Sägekette und Kettenradabdeckung korrekt montiert sind. Achten Sie beim Starten auf einen sicheren Stand. Vergewissem Si es sich vor dem Starten, dass die Kettensäge keine Gegenstände berührt.

Achtung! Das Gerät kann nachölen, siehe Inbetriebnahme.

Anzeige Ladestatus

Drücken Sie den rechten Knopf der Ladezustandsanzeige (19b), um den Batteriestatus zu überprüfen. Die Anzahl der leuchtenden LED-Lichter zeigt den Ladezustand der Batterie an.

Akku einsetzen/ entnehmer

1. Zum Einsetzen des Akkus (19) in das Gerät, schieben Sie den Akku entlang der Führungsschiene (17) in das Gerät. Er rastet hörbar ein.

2. Zum Herausnehmen des Akkus (19) aus dem Gerat drucken Sie die Entriegelungs-taste (E 19a) am Akku undziehen den Akku heraus.

G Einsatzalten

1. Überprüfen Sie vor dem Starten, - ob sich genügend Kettenöl im Tank befindet und füllen Sie ggf. Kettenöl nach (siehe „Kettenöl einfllen"). - den Ladezustand des Akkus (siehe):
2. Losen Sie die Kettenbremse, indem Sie den Kettenbremshebel/vorderen Handschutz (3) gegen den vorderen Griff (8) schieren.
3. Halten Sie das Gerät mit beiden Händen gut fest, mit der rechten Hand am hinteren (1) und mit der linken Hand am vorderen Griff (8). Daumen und Finger müssen die Handgriffe fest umschreiben.
4. Zum Einschalten betätigten Sie mit dem rechten Daumen die Einschalsperre (10) und drücken dann den Ein-/ Ausschalter (11), das Gerät lauft mit hochster Geschwindigkeit. Lassen Sie die Einschalsperre (10) wieder los.
5. Das Gerät schaltet ab, wenn Sie den Ein-/Ausschalter (11) wieder loslassen. Eine Dauerlaufschaltung ist nicht möglich.

Kettenbremse prufen

Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerastet ist.

1. Legen Sie das Gerät auf eine feste, ebene Unterlage. Sie damit keine Gegenstände berühren.

2. Losen Sie die Kettenbremse,
   indem Sie den Kettenbremshebel (3) gegen den vorderen
   Griff (8)ziehen.

3. Halten Sie das Gerät mit beiden Händen gut fest, mit der rechten Hand am hinteren (G 1) und mit der linken Hand am vorderen (8) Griff. Daumen und Finger müssen die Handgriffe fest umschreiben.

4. Schalten Sie das Gerät ein.
5. Betätigen Sie bei laufendem Motor mit der linken Hand den Kettenbremshebel (3). Schieben Sie hierzu den Kettenbremshebel (3) vom vorderen Griff (8) weg. Die Kette sollte abrupt stoppen.
6. Wenn die Kettenbremse richtig Funktioniert, lassen Sie den Ein-/ Ausschalter los und losen Sie die Kettenbremse.

Wenn die Kettenbremse nicht richtig Funktioniert, * dürfen Sie das Gerät nicht verwenden. Es besteht Verletzungsgefahr durch die nachlaufende Sägekette. Lassen Sie das Gerät von unserem Kundendienst reparieren.

Öl-Automatik prüfen

Prufen Sie vor Arbeitsbeginn den Ölstand und die Öl-Automatik.

• Schalten Sie das Gerät ein und halten Sie sie über einen hellen Grund. Das Gerät darf den Boden nicht berühren. Wenn sich eine Ölspur zeigt, arbeitet das Gerät einwandfrei.

Wenn sich keine Ölspur zeigt, reinigen Sie eventuell den Oldurchlass oder halten Sie das Gerät von unserem Kundendienst reparieren.

Reinigen Sie den Oldurchlass (28), um ein störungsfreies, automati

sches Olen der Sägekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Oldurchlass auszuwischen.

Schwert/Sägekette wechseln

1. Legen Sie das Gerät auf eine flache Oberfläche.
2. Drehen Sie die Befestigungs schraube der Kettenradabdeckung (13) und die Schraube für das Ketten-Schnellspannssystem (14) gegen den Uhrzeigersinn, um die Kettenspannung zu lockern und die Kettenradabdeckung (15) zu entfern.
3. Nehmen Sie das Schwert (4) und die Sägekette (5) ab.

Halten Sie das Schwert (4) zur Demonage in einem Winkel von ca. 45 Grad nach oben geschwenkt, um die Sägekette (5) leichter vom Kettenritzel (22) abnehmer zu konnen.

1. Zur Montage siehe „Schwert und Sägette montieren".

Das Spannen der Sägekette ist im Kapitel „Inbetriebnahme“ beschrieben.

Sagetechniken

Allgemeines

Beachten Sie den Lärmschutz und örtliche Vorschriften beim Holzfällen. Örtliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forstverwaltung nach.

Schmutz, Steine, lose Rinde, Nagel, Klammern und Draht sind vom Baum zu entfernen.
- Schalten Sie den Motor der Kettensäge immer aus, bevor Sie von Baum zu Baum wechseln.
- Setzen Sie bei jedem Schnitt den Krallenanschlag fest an und beginnen Sie erst dann mit dem Sagen.
- Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes (mit ziehender Kette) und nicht mit der Oberseite des Schwertes (mit schiebender Kette) sagen.
Die Sägekette darf während des Durchsagens oder danach weder den Erdboden noch einen anderen Gegenstand berühren.
- Achten Sie daraufuf, dass die Sägekette nicht im Sageschnitt festklemmt. Der Baumstammarf nicht brechen oder absplittern.
- Beachten Sie auch die Vorsichtsmaßnahmen gegen Rückschlag (siehe Sicherheitshinweise).
- Bei Sägearbeiten am Hang stets oberhalb des Baumstammes stehen. Um im Moment des „Durchsägens" die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu losen. Darauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Kettensäge dört entfern. Den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

Wenn die Sägekette festklemmt, versuchen Sie nicht, das Gerät mit Gewalt herauszuziehen. Es besteht Verletzungsgefahr. Stellen Sie den Motor ab und benut

zen Sie einen Hebelarm oder Keil, um das Gerät freizubekommen.

Ablängen

Ablängen ist das Sagen von gefällten Baumstämmen in keine Abschnittte. Achten Sie auf ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beiden Fuß. Falls möglich, sollte der Stamm durch Åste, Balken oder Keile unterlegt und gestützt sein.

• Achten Sie darauf, dass die Sägekette beim Sägen den Erdboden nicht berührt.
• Achten Sie aufGNU Stand und stehen Sie bei abschüssigem Gelände oberhalb des Stammes. Um im Moment des „Durchsagens" die volle Kontrolle zu halten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu offen. Nach Fertigstellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Kettensäge dORT enternt. Den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

1. Stamm liegt am Boden:

Sagen Sie von oben den Stamm ganz durch und achten Sie am Ende des Schnitures daraufuf, den Boden nicht zu berühren. Wenn die Möglichkeit besteht, den Stamm zu drehen, sagen Sieihn zu 2/3 durch. Dann drehen Sie den Stamm um und sagen den Rest des Stammes von oben durch.

2. Stamm ist an einem Ende abgestützt:

Sagen Sie zuerst von unter nach oben (mit der Oberseite des Schwertes) 1/3 des Stammdurchmessers durch,

um ein Splittern zu vermeiden. Sagen Sie dann von oben nach unter (mit der Unterseite des Schwertes) auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden.

3. Stamm ist an beiden Enden abgestützt:

Sagen Sie zuerst von oben nach unter (mit der Unterseite des Schwertes) 1/3 des Stammdurchmessers durch. Sagen Sie dann von unter nach oben (mit der Oberseite des Schwertes), bis sich die Schnitte treffen.

4. Sagen auf einem Sagebock:

Halten Sie das Gerät mit beiden Händen fest und führen Sie die Maschine während des Sägens vor dem Körper. Wenn der Stamm durchtrennt wird, führen Sie die Maschine rechts am Körper vorbei (1). Halten Sie den linken Arm so gerade wie möglich (2). Achten Sie auf den herabfallenden Stamm. Stellen Sie sich so, dass der abgetrennte Stamm keine Gefährung darstellt. Achten Sie auf ihre Fuß. Der abgetrennte Stamm konnte beim Herabfallen Verletzungen verursachen. Halten Sie das Gleichgewicht (3).

Entasten

Entasten ist die Bezeichnung für das Entfernen von Åsten und Zweigen von einem gefällten Baum.

Viele Unfälle geschehen beim Entasten. Sagen Sie nie Åste ab, wenn Sie auf dem Baumstamm stehen. Behalten Sie den Rückschlagbereich im Auge, wenn Åste unter Spannung stehen.

• Entfernen Sie Stützzweige erst nach dem Ablängen.
• Unter Spannung stehende Äste mösen von unten nach oben gesagt werden, um ein Festklemmen des Gerätes zu verhindern.
• Beim Absagen von dickeren Åsten verwenden Sie dieselbe Technik wie beim Ablängen.
• Arbeitsen Sie links vom Stamm und so nahe wie möglich an dem Gerät. Nach Möglichkeit ruht das Gewicht des Gerätes auf dem Stamm.
  Wechseln Sie den Standort, um Aste jenseits des Stammes abzusagen.
• Verzweigte Aste werden einzeln abgelängt.
• Beim Entasten größere nach unter gerichtete Äste, die den Baum stützen, vorerst stehenlassen. Kleinere Äste (siehe), mit einem Schnitt trennen.

Bäume fallen

Es ist viel Erfahrung erforderlich, um Bäume zu fällen. Fällen Sie nur Bäume, wenn Sie sich mit dem Gerät umgeben konnen. Benutzen Sie das Gerät auf keinen Fall, wenn Sie sich unsicher fühlen.

• Achten Sie daraufuf, dass sich keine Menschen oder Tiere in der Höhe des Arbeitsbereichs aufhalten. Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nachstliegenden Arbeitsplatz muss 2 1/2 Baumlängen betragen.
• Achten Sie auf die Fällrichtung: Der Anwender muss sich in der Nähedes gefällten Baumes sicher bewegen können, um den Baum leicht ablängen und entasten zu können. Es ist zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfügt. Beach

ten Sie die natürliche Fallrichtung, die von Neigung und Krummschaftigkeit des Baumes, Windrichtung und Anzahl der Äste abhängig ist.

Stehen Sie bei abschüssigem Gelda oberhalb des zu fällenden Baumes.
- Kleine Bäume mit einem Durchmesser von 15-18 cm können gewöhnlich mit einem Schnitt abgesagt werden.
- Bei Bäumen mit einem größeren Durchmesser müssen Kerbschnittte und ein Fällschnitt angesetzt werden (siehe unten).
- Wird von zwei oder mehreren Personen gleichzeitig zugeschritten und gefällt, so sollte der Abstand zwischen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen. Beim Fällen von Bäumen ist darauf zu achten, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachschädien verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommt, so ist das Versorgungsunternehmen(sofort in Kenntnis zu setzen.
- Schmutz, Steine, lose Rinde, Nagel, Klammern und Draht sind vom Baum zu entfern.

Fällen Sie keinen Baum, wenn ein starker oder wechselnder Wind weht, wenn die Gefahr einer Eigentumsbeschädigung besteht oder wenn der Baum auf Leitungen treffen können.

Klappen Sie direkt nach Beenden des Sagevorgangs den Gehorschutz hoch, damit Sie TONE und Warnsignale horen können.

1. Entasten:

Entfernen Sie nach unten hangende Åste, indem Sie den Schnitt oberhalb des Astes ansetzen. Entasten Sie niemals höher als bis zur Schulterhöhe.

2. Fluchtbereich:

Entfernen Sie das Unterholz rund um den Baum, um einen leichten Rückzug zu sichern. Der Fluchtbereich (1) sollte etwa um 45^ versetzt hinter der geplanten Fällrichtung (2) liegen.

3. Fallkerbe schneiden (A):

Setzen Sie eine Fallkerbe in die Richtung, in die der Baum fallen soll. Beginnen Sie mit dem unteren, horizontalen Schnitt. Die Schnitttiefe soll etwa 1/3 des Stammdurchmessers betragen. Dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts vermieden. Machen Sie nun einen schrägen Sageschnitt mit einem Schnittwinke von ungebahr 45^ , von oben, der exakt auf den unteren Sageschnitt trifft.

Treten Sie nie vor einen Baum, der eingekerbt ist.

4. Fällschnitt (B):

Fuhren Sie den Fällschnitt von der anderen Seite des Stammes aus, während Sie links vom Baumstamm stehen und mitziehender Sägekette sagen. Der Fällschnitt muss horizontal mindestens 5 cm oberhalb des horizontalen Kerbschnits verlaufen. Er sollte so tief sein, dass der Abstand zur Kerbschnittlinie mindestens 1/10

des Stammdurchmessers beträgt. Der nicht durchgesägte Teil des Stammes wird als Steg (Fällleiste) bezeichnet. Der Steg verhindert, dass sich der der Baum dreht und in die falsche Richtung fällt. Sagen Sie den Steg nicht durch.

1. Bei Annaherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglichwerweise nicht in die gewünschte Richtung fällt oder sich zurückneigt und die Sägekette festklemmt, den Fällschnitt unterbrenen und zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden.

1. Wenn der Stammdurchmesser gro- ber ist als die Lange des Schwertes, machen Sie zwei Schnitte.

Wir raten unerfahrenen Anwendern aus Sicherheitsgründen davon ab, einen Baumstamm mit einer Schwertlänge zu fällen, die kleiner ist als der Stammdurchmesser.

1. Nach Ausführren des Fällschnitts fällt der Baum von selbst oder mit Hilfe des Fällkeils oder Brecheisens.

Sobald der Baum zu fallen beginnt,
ziehen Sie das Gerät aus dem
Schnitt hersaus, stoppen den Motor,
legen das Gerät ab und verlassen
den Arbeitsplatz über den Rückzugsweg. Auf herunterfallende
Aste achten und nicht stolperm.

Wartung und Reinigung

Führer Sie Wartungs- und Reinigungsarbeiten grundsatzlich bei ausgeschalteten Motor und behmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Verletzungsgefahr!
Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von unserer Fachwerkstatt durchführten. Benutzten Sie nur originale Ersatzteile. Lassen Sie die Maschine vor allen Wartungs- und Reinigungsarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren. Gefahr von Schnittverletzungen.

Schalten Sie das Gerät aus und behmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Reinigung

• Reinigen Sie die Maschine nach jedem Gebrauch gründlich. Dadurch verlangern Sie die Lebensdauer der Maschine und vermeiden Unfälle.
• Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegeben falls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen. Benutzen Sie zur Reinigung keine Lösungsmittel oder Benzin!
• Reinigen Sie nach jeder Benutzung die Sägekette. Benutzen Sie hierzu einen Pinsel oder Handfeger. Benutzen Sie zur Reinigung der Kette keine Flüss

sigkeiten. Olen Sie die Kette nach der Reinigung mit Kettenöl leicht ein.

• Reinigen Sie die Luftungsschlitze und die Oberflächen der Maschine mit einem Pinsel, Handfeger oder trockenem Lappen. Benutzen Sie zur Reinigung keine Flüssigkeiten.

Schneidzähne schärfen

Eine falsch geschärfte Sägekette erhöht die Rückschlaggefahr! Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

Eine scharfe Kette gewährleistete eine optimale Schnittleistung. Sie frisst sich muhelos durch das Holz und hinterlasst große, large Holzspäne. Eine Sägekette ist stumpf, wenn Sie die Schneidausrüstung durch das Holz drucken müssen und die Holzspäne sehr Klein sind. Bei einer sehr stumpfen Sägekette fallen überhaupt keine Späne, sondern nur Holzstaub an.

Die sagen den Teile der Kette sind die Schneidglieder, die aus einem Schneidezahn und einer Tiefenbegrenzernase bestehen. Der Hohenabstand zwischen diesen beiden bestimmt die Scharftiefe.
- Beim Scharfen der Schneidezahne müssen folgende Werte berücksichtigt werden:

• Schärfwinkel (30^)

• Brustwinkel (85^)

• Schärftiefe (0,65 mm)
• Rundfeilendurchmesser (4,0mm)

Abweichungen von den Maßan-gaben der Schneidengeometrie konnen zu einer Erhöhung der

Rückschlagneigung der Maschine fuhren. Erhöhte Unfallgefahr!

Zum Scharfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und in der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fachwerkstatt schären zu halten. Wenn Sie sich das Scharfen der Kette zutrauen, erwerben Sie die Werkzeuge im Fachhandel.

1. Zum Scharfen sollte die Kette straff gespannt sein, um ein richtiges Scharfen zu erhögenden.

2. Zum Schärfen ist eine Rundfeile mit 4,0 mm Durchmesser erforderlich.

Andere Durchmesser beschädigden die Kette und können zu einer Gefährung beim Arbeiten führen!

1. Scharfen Sie nur voninnen nach außen. Führren Sie die Feile von der Innenseite des Schneidzahns nach außen. HebEN Sie die Feile ab, wenn Sie diese zurückziehen.
2. Scharfen Sie zuerst die Zähne einer Seite. Drehen Sie dann das Gerät um und scharfen Sie die Zähne der anderen Seite.
3. Die Kette ist abgenutzt und muss gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneidzahns übrig ist.
4. Nach dem Scharfen mussen alle Schneidglieder gleich lang und breit sein.
5. Nach jedem dritten Schärfen muss die Schär ftiefe (Tiefenbegrenzung) geprüft werden, und

die Höhe mit Hilfe einer Flachfeile nachgefeit werden. Die Tiefenbegrenzung solle um ca. 0,65 mm gegenüber dem Schneidzahn zurückstehen. Runden Sie nach dem Zurücksetzen die Tiefenbegrenzung nach vorne etwas ab.

Kettenspannung einstellen

Das Einstellen der Kettenspannung ist im Kapitel „Inbetriebnahme - Sägekette spannen" beschrieben.

• Schalten Sie das Gerät aus und behmen Sie den Akku aus dem Gerät.
• Prufen Sie regelmäßige die Kettenspannung und stellen Sie diese so oft wie notig nach. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

Neue Sägekette einlaufen lessen

Bei einer neuen Kette verringert sich die Spannkraft nach einiger Zeit. Deshalb mussen Sie nach den ersten 5 Schnitten, spätestens nach 1 Stunde Särezeit die Kette nachspannen.

Befestigen Sie eine neue Kette nie auf einem abgenutzten Kettenritzel oder auf einem beschädigten oder abgenutzten Schwert. Die Kette konnte abspringen oder freißen. Schwere Verletzungen können die Folge sein.

Schwert warten

Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

1. Schalten Sie das Gerät aus und denen Sie den Akku (19) aus dem Gerät.
2. Nehmen Sie die Kettenradabdeckung (15), die Sägekette (5) und das Schwert (4) ab.
3. Prufen Sie das Schwert (4) auf Abnutzung. Entfernen Sie Grate und begräigen Sie die Führungsflächen mit einer Flachfeile.
4. Reinigen Sie den Oldurchlass (28), um ein störungsfreies, automatisches Olen der Sagekette während des Betriebs zu gewährleisten.
5. Montieren Sie Schwert (4), Sägekette (5) und Kettenradabdeckung (15) und spannen Sie die Sägekette.

Bei optimalem Zustand des Oldurchlasses spreht die Sägekette weniger Sekunden nach Anlassen des Gerätes automatisch etwas Öl ab.

Das Schwert (4) muss alle ca. 8-10 Arbeitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleisten.

1. Schalten Sie das Gerät aus und denen Sie den Akku (19) aus dem Gerät.
2. Nehmen Sie die Kettenradabdeckung (15), die Sägekette (5) und das Schwert (4) ab.
3. Drehen Sie das Schwert um seine horizontale Achse und montieren Sie Schwert und Kette wie unter „Schwert und Sägekette montieren" beschrieben. Beachten Sie darauf die Laufrichtung der Sägekette!

Laufrichtung der Sägekette

Orientieren Sie sich zur Ausrichtung der Sägekette (5) an dem Bildzeichen unter

halb der Kettenradabdeckung (15), wenn das Schwert gedreht wird. Die abgebildete Laufrichtung auf dem Schwert stimmt dann nicht mehr.

Wartungsintervalle

Führer Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung Ihres Gerätes wird die Lebensdauer des Gerätes verlangert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Tabelle Wartungsintervalle:

Maschinenteil Aktion	Vor jedem Gebrauch	Nach 10 Betriebsstunden
Komponenten der Kettenbremse	Prüfen, bei Bedarf ersetzen	✓
Kettenritzel (22) Prüfen, bei Bedarf ersetzen	✓
Sägekette (5)	Prüfen, ölen, bei Bedarf nachschleifen oder ersetzen	✓
Schwert (4) Prüfen, reinigen, ölen	✓
Schwert (4) Schwert umdrehen		✓
Öl-Automatik	Prüfen, bei Bedarf Öldurchlass reinigen	✓

Aufbewahrung

• Reinigen Sie das Gerät vor der Aufbewährung.
• Bringen Sie die Schwertschutzhülle an.
• Entleeren Sie unbedingt den Öltank vor Betriebspausen von mehreren Wöchen, da Bio-Kettenöl verharzen und den Ölausflusskanal verstopfen kann. Entsorgen Sie Altöl umweltgerecht (siehe „Entsorgung/Umweltschutz").
  Bewahren Sie das Gerät an einem frostfreien, trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.

Entsorgung/ Umweltschutz

Entleeren Sie den Öltank sorgfällig. Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Altöl, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Vor der Entsorgung entfernen Sie Akkus zuerst aus dem Gerät.
- Geben Sie das Gerät und das Ladegerät an einer Verwertungsstelle ab.

• Entsorgen Sie Altöl umweltgerecht - geben Sie es an einer Entsorgungsstelle ab. Schütten Sie Altöl nicht in die Kanalisation oder in den Abfluss.
  Die Entsorgung Ihrer defekten eingesenden Geräte führen wir kostenlos durch.

Garantie

Für diesen Gerät gewährren wir 24 Mone Garantie. Bei gewerblichem Einsatz erlischt die Garantie.

Schaden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Bestimmte Bauteile unterliegen einem normalen Verschleib und sind von der Garantie ausgeschlossen. Insbesondere zahlen hierzu: Sägekette, Schwert, Kettenrad und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind.

Ebenfalls bleiben Motorschäden von der Garantie ausgeschlossen, die aufgrund falschen Kraftstoffes oder eines falschen Mischungsverhältnisses entstanden sind und sãmtliche Schäden an der Maschine, an der Sägekette und am Schwert, die auf unzureichende Schmierung zurückzuführen sind. Voraussetzung für die Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Wartungsintervalle eingehalten wurden, und die Hinweise zur Reinigung, Wartung und Instandhaltung befolgrt wurden. Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kaufund Garantienachweis an unser ServiceCenter zurückgegeben wird.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unseren Service-Center durchführten laßen. Es erstellt Ohnen kein einen Kostenvoranschlag. Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Das Transportrisiko tragt der Absender.
Achtung:itte senden Sie defekte Gerate auf keinen Fall mit gefülltem Öltank ein. Entleeren Sie den Tank unbedingt. Eventuelle Sachschäden (Öl lauft aus, wenn Gerät seitlich oder über Kopf gelegt wird!) bzw. Brandschäden während des Transportes gehen zu Lasten des Absenders.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte werden nicht angenommen.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.service-deltafox.de

Bei weiteren Fragen wenden Sie sich an das „Service-Center" (siehe „Service-Center").

Schwert Trilink 30091617

Kette Trilink CL 15040PB 30091616

Bio Sägekettenöl 1 3023 0001

Bio Sägekettenöl 51 .3023 0002

Die Trilink Ersatz-Sägekette darf nur in Verbindung mit dem zugehörigen Trilink-Schwert und der damit zugelassenen Kettensäge verwendet werden. Es besteht Verletzungsgefahr.

Fehlersuche

Problem Mögliche	Ursache Fehlerbehebung
Gerät startet nicht	Akku (A 19) leer oder nicht eingesetzt	Akku Ladezustand prüfen, ggf. Reparatur durch Elektrofachmann
	Ein-/Ausschalter (A 11) defekt	Reparatur durch Kundendienst
	Kohlebürsten abgenutzt Reparatur durch Kundendienst
	Motor defekt Reparatur durch Kundendienst
Kette dreht sich nicht	Kettenbremse blockiert Sägekette (A 5)	Kettenbremse überprüfen, elev. Kettenbremse offen
Schlechte Schneidleistung	Sägekette (A 5) falsch montiert	Sägekette richtig montieren
	Sägekette (5) stumpf	Schneidzähne schärfen oder neue Kette aufziehen
	Kettenspannung ungenügend Kettenspannung überprüfen
Gerät lauft schwer, Kette springt ab	Kettenspannung ungenügend Kettenspannung überprüfen
Kette wird heiß, Rauchentwicklung beim Sägen, Verfür-bung der Schiene	Zu weniger Kettenöl	Ölstand prüfen und ggf. Kettenöl nachfüllen, Öl-Automatik prüfen und ggf. Öldurchlass reinigen oder Reparatur durch Kundendienst

Technische gegevens 54

2) ELEKTRISCHE VEILIGHEID

DE Original EG-Konformitätserklärung

Hiermit bestätigten wir, dass die Akku-Kettensäge Baureihe DG-CCS 1825, DG-CCS 1825 Set Lot-Nummer B-47414folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:

2006/42/EG • 2014/30/EU • 2000/14/EG • 2011/65/EU* • 2005/88/EG

Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010EN 55014-1:2017 • EN 55014-2:2015 • IEC 62321-3-1:2013

Zusätzlich wird entsprechend der Gerauschemissionsrichtlinie 2000/14/EG bestätigt: Schalleistungspegel:Garantiert: 99 dB(A)Gemessen: 96,1 dB(A)Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. III / 2000/14/EG Benannte Stelle Nr.: 0123 TÜV SÜD Product Service GmbH,Ridlerstraße 65, D-80339 München GermanyBaumusterbescheinigungsummer M6A 105384 0018 Rev. 01

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller:

Grizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 Großostheim,Germany25.06.2021 Christian Frank(Dokumentationsbevollmächtigter)

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Grizzly Tools GmbH & Co. KG

Kunden-Service

Stockstädter Straße 20

D-63762 GroBostheim

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Homepage: www.deltafox-tools.de/service

DELTAFOX
