NAUDOJIMO INSTRUKCIJA DGCCS 1825 Deltafox

• Turinys Naudojimas pagal paskirtį p. 11
• 9 Bendrasis aprašymas p. 120
• Pristatomas komplektas p. 120
• Veikimo aprašymas p. 120
• Apžvalga p. 120
• Techniniai duomenys p. 121
• Saugos nurodymai p. 121
• Simboliai p. 122
• Bendrieji saugos nurodymai naudojant elektrinius įrankius p. 123
• Apsauginės funkcijos p. 128
• Eksploatavimo pradžia p. 128
• Geležtės ir pjūklo grandinės montavimas p. 128
• Pjūklo grandinės įtempimas p. 129
• Grandinės sutepimas p. 130
• Valdymas p. 130
• Įkrovimo būsenos indikatorius p. 130
• Akumuliatoriaus išėmimas / įstatymas p. 130
• Įjungimas p. 130
• Grandinės stabdžio tikrinimas p. 131
• Automatinio sutepimo sistemos tikrinimas p. 131
• Geležtės ir pjūklo grandinės eitimas p. 131
• Pjovimo metodai p. 132
• Bendrai p. 132
• Supjaustymas į dalis p. 132
• Kapojimas p. 133
• Medžių kirtimas p. 133
• Techninė priežiūra ir valymas p. 135
• Valymas p. 135
• Pjovimo dantukų galandimas p. 135
• Grandinės įtempimo reguliavimas p. 136
• Naujos pjūklo grandinės naudojimo pradžia p. 136
• Geležtės techninė priežiūra p. 137
• Techninės priežiūros intervalai p. 137
• Laikymas p. 138
• Šalinimas / Aplinkosauga p. 138
• Garantija p. 138
• Remonto tarnyba p. 139
• Atsarginės dalys/Priedai p. 139
• Klaidų diagnozavimas p. 139
• Prieš pradėdami eksploatuoti pirmą kartą atidžiai perskaitykite šią eksploatavimo instrukciją. Saugokite šią instrukciją ir prireikus perduokite kitam naudotojui, kad būtų galima bet kada pasinaudoti instrukcijoje esančia informacija. Originalios EB atitikties deklaracijos vertimas p. 213
• Trimatis vaizdas p. 217
• Service-Center Naudojimas pagal paskirtį Akumuliatorinis grandininis pjūklas skirtas tik medienai pjauti. Šio įrankio negalima naudo- ti kitiems tikslams (pvz., mūrinėms sienoms, plastikui arba maisto produktams pjauti). Akumuliatorinis grandininis pjūklas skirtas namų ūkio darbams. Jis nėra skirtas nuola- tinio komercinio naudojimo reikmėms. Prietaisą gali naudoti tik suaugusieji. 16 metų neturintys jaunuoliai prietaisą gali naudoti tik prižiūrimi suaugusiųjų. Gamintojas neatsako už žalą, patirtą ne- silaikant šios instrukcijos nurodymų arba netinkamai naudojant prietaisą. Šis prie- taisas nėra tinkamas naudoti komerciniais tikslais. Naudojant komerciniams tikslams, nustoja galioti garantija. Šį akumuliatorinį grandininį pjūklą turi nau- doti tik vienas asmuo ir tik medienai pjauti. Grandininį pjūklą reikia laikyti dešine ranka už galinės rankenos, o kaire ranka - už priekinės rankenos. Prieš grandininio pjū- klo naudojimą naudotojas turi būti perskai-120 p. 219

Akumuliatorius/Kroviklis - Eksploatavimo instrukcija Tiekiamas rinkinys, gam. Nr.72030314 Prietaisas tiekiamas BE akumuliatoriaus - Akumuliatorinis grandininis pjūklas - Geležtė (kreiptuvas) - Pjūklo grandinė - Apsauginis geležtės dėklas - 180 ml grandinių bioalyvos - Eksploatavimo instrukcija Pakuotę utilizuokite pagal nurodymus. Veikimo aprašymas Akumuliatoriniame grandininiame pjūkle įtaisytas ličio jonų keičiamasis akumuliato- rius ir greitasis kroviklis. Besisukanti pjūklo grandinė kreipiama geležte (kreiptuvu). Prietaise įmontuota greito grandinės įtem- pimo sistema ir greito grandinės stabdymo stabdys. Automatinio sutepimo sistema užtikrina pastovų grandinės tepimą. Siekiant apsaugoti naudotoją, įrankyje yra įmontuoti įvairūs apsauginiai įtaisai. Prietaiso valdymo dalių funkcijos aprašo- mos toliau. Apžvalga 1 Galinė rankena 2 Alyvos bakelio dangtelis 3 Grandinės stabdžio svirtis/ priekinė rankos apsauga 4 Geležtė (kreiptuvas) 5 Pjūklo grandinė 6 Kreipiančioji žvaigždutė 7 Atraminiai nagai 8 Priekinė rankena 9 Variklis 10 Įjungimo blokuotė 11 Įjungimo / išjungimo jungiklis 12 Grandinės sulaikymo varžtas (nesimato) tęs ir supratęs visus naudojimo instrukci- jos nurodymus ir instrukcijas. Naudotojas turi dėvėti atitinkamas asmenines apsaugi- nes priemones (AAP). Grandininiu pjūklu galima pjauti tiktai medieną. Negalima apdoroti šių medžiagų: pvz., plastiko, akmens, metalo arba medienos, kurioje yra svetimkūnių (pvz., vinių arba varžtų)! Bendrasis aprašymas Paveikslėlius rasite puslapiuose nuo 2 iki 4. Pristatomas komplektas Prietaisą atsargiai išimkite iš pakuotės ir patikrinkite, ar yra visos toliau nurodytos dalys. Tiekiamas rinkinys, gam. Nr. 72030312 Prietaisas tiekiamas SU akumuliatoriaus - Akumuliatorinis grandininis pjūklas - Geležtė (kreiptuvas) - Pjūklo grandinė - Apsauginis geležtės dėklas - 180 ml grandinių bioalyvos - 1 Akumuliatorius - Kroviklis - Eksploatavimo instrukcija Akumuliatorius/Kroviklis - Eksploatavimo instrukcija Tiekiamas rinkinys, gam. Nr. 72030313 Prietaisas tiekiamas SU akumuliatoriaus - Akumuliatorinis grandininis pjūklas - Geležtė (kreiptuvas) - Pjūklo grandinė - Apsauginis geležtės dėklas - 180 ml grandinių bioalyvos - 2 Akumuliatorius - Kroviklis - Eksploatavimo instrukcija121

14 Grandinės greitojo įtempimo sistemos varžtas 13 Grandinės krumpliaračio dangtelio tvirtinimo varžtas 15 Grandinės krumpliaračio dangtelis 16 Galinė rankos apsauga 17 Kreipiamasis bėgelis 18 Apsauginis geležtės dėklas 19 Akumuliatorius 20 Kroviklis 21 Grandinės alyvos 22 Grandinės žvaigždutė 23 Juostos varžtas 24 Iškyša 25 Grandinės įtempimo kaiščio lizdas 26 Grandinės įtempimo kaištis 27 Alyvos lygio indikacija 28 Alyvos kanalas Techniniai duomenys Akumuliatorinis grandininis pjuklas .................................. DG-CCS 1825 ................... ....................... DG-CCS 1825 Set Variklio įtampa ...............................18 V Veikimo tuščiąja eiga trukmė .... 20-28 min* Sūkių skaičius esant tuščiajai eiga ................................................. 3000 min

...................... 5,6 m/s Svoris (be Akumuliatorius + Kroviklis) .... 3,2 kg Bakelio talpa .................................. 220 ml Geležtė ............................................Trilink Pjūklo grandinė ............Trilink CL15040PB Grandinės žingsnis .......... 3/8“ (9,5 mm) Grandinės storis ........................ 1,3 mm Grandinės krumpliaračio dantukai....... 6 Pjovimo ilgis......................... apie 250 mm Garso slėgio lygis

išmatuota.......96,1 dB(A); K

Triukšmo ir vibracijos reikšmės buvo apskaičiuotos remiantis atitikties deklaraci- joje nurodytais standartais ir nuostatomis. Nurodyta vibracijos emisijos vertė buvo išmatuota pagal standartuose patvirtintus patikros metodus ir gali būti taikoma kitam panašiam elektriniam įrankiui. Nurodyta vibracijos emisijos vertė gali būti taikoma pradiniam poveikiui įvertinti. Įspėjimas: naudojant elektrinį įrankį tikroji vibracijos emisijos vertė gali skirtis nuo nurodytosios, nes ji priklauso nuo elektrinio įrankio naudojimo būdo. Stenkitės kuo labiau sumažinti vibracinį poveikį. Vibracinį poveikį galima sumažinti, pavyzdžiui, mūvint pirštines, kai dirbate su įrankiu, ir ribojant darbo laiko trukmę. Taip pat būtina atsižvelgti į visas įrankio nau- dojimo ciklo dalis (pvz., laikotarpius, kai elektrinis įrankis yra išjungtas, ir laikotarpius, kai įrankis įjungtas, tačiau veikia nenaudojamas). Saugos nurodymai Šiame skyriuje pateikiami pagrindiniai sau- gos potvarkiai, kurių reikia laikytis dirbant su prietaisu. Prieš pradėdami dirbti grandini- niu pjūklu gerai susipažinkite su visomis valdymo dalimis. Lavinkite darbo pjūklu įgūdžius (pjaudami122

apvalias malkas ant pjovimo ožio) ir išklausykite patyrusio naudotojo arba specialisto paaiškinimus apie funkciją, veikimą, pjovimo metodus ir asmenines apsaugos priemones. Simboliai Instrukcijoje pateikiami saugos nurodymai Pavojaus ženklas su duomeni- mis, kaip išvengti žalos žmo- nėms ir materialiniam turtui. Privalomasis ženklas (vietoje žen- klo su šauktuku pateiktas reikalavi- mas) su duomenimis, kaip išvengti žalos materialiniam turtui. Informacinis ženklas, kuriame pa- teikiama informacijos, kaip geriau naudoti prietaisą. Simboliai ant prietaiso Grandininis pjūklas yra pavojingas įrankis, kurį neteisingai ar neatsar- giai naudojant galima patirti sunkių ar net mirtinų sužalojimų. Todėl siekiant užtikrinti Jūsų ir kitų asme- nų saugumą, visada laikykitės šių saugos nurodymų ir, jei abejojate, pasitarkite su specialistu. Perskaitykite mašinos eksploatavi- mo instrukciją ir jos laikykitės! Dėvėkite asmenines apsaugos priemones. Dėvėkite apsauginius akinius arba veido apsaugą, ap- sauginį šalmą ir klausos apsaugą. Vilkėti apsauginius drabužius. Mūvėkite atsparias įpjovimams pirštines. Avėkite atsparius įpjovimams apsauginius aulinius batus su neslidžiu padu. Naudokitės grandininiu pjūklu visada jį laikydami abejomis rankomis Dėmesio! Atatranka - Darbo metu atkreipkite dėmesį į mašinos atatranką. Saugokite mašiną nuo lietaus. Prietaisas turi būti sausas, drėgno- je aplinkoje jo naudoti negalima. Prieš pradėdami techninės priežiū- ros darbus išimkite akumuliatorių. Garso galios lygio L

nurodymas dB. Pjovimo ilgis Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis. Piktogramos po žvaigždutės gaubtu: Atkreipkite dėmesį į pjovimo grandinės sukimosi kryptį. Dėmesio! Perskaitykite naudojimo instruk- ciją. Piktogramos ant pjūklo juostos: Pjovimo grandinės sukimosi kryptis Piktogramos ant alyvos bakelio dangtelio: Tepkite pjovimo grandinę alyva.123

Piktogramos ant žvaigždutės gaubto tvirtinimo varžto: ATIDARYTA UŽDARYTA Piktogramos ant grandinės stabdžio svirties: Grandinės stabdys Piktogramos ant grandinės greitojo įtempimo sistemos varžto: atlaisvinimas įtempimas Bendrieji saugos nurodymai naudojant elektrinius įrankius ĮSPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukci- jas. Jei nepaisysite tam tikrų saugos nurodymų ir instrukcijų, galite patirti elektros šoką, gali kilti gaisras ir (arba) sunkiai susižalosite. Saugokite visus saugos nurodymus ir instrukcijas, kad galėtumėte pasinaudoti ir vėliau. Saugos nurodymuose naudojama sąvo- ka ,,Elektrinis įrankis” apibūdinami prie elektros tinklo jungiami elektriniai įrankiai (su maitinimo laidu) ir elektriniai įrankiai su akumuliatoriais (be elektros laido).

1) DARBO VIETOS SAUGA

a) Jūsų darbo vieta turi būti švari ir tin- kamai apšviesta. Netvarkingoje arba neapšviestoje darbo vietoje gali įvykti nelaimingų atsitikimų. b) Elektrinių įrankių nenaudokite po- tencialiai sprogioje aplinkoje, kurioje laikomi degūs skysčiai, kaupiasi dujos arba dulkės. Elektriniai įrankiai kibirkščiuoja, todėl gali užsidegti dulkės arba garai. c) Naudodami elektrinius įrankius neleiskite būti arti vaikams ir kitiems asmenims. Jei Jūsų dėmesys nukryps, galite nebesuvaldyti prietaiso.

Elektrinio įrankio prijungimo kištukas turi tikti kištukiniam lizdui. Drau- džiama keisti kištuko konstrukciją. Įžemintiems elektriniams įrankiams nenaudokite kištukų su adapteriais. Nepakeistos konstrukcijos kištukai ir tin- kami kištukiniai lizdai sumažina elektros šoko riziką. b) Stenkitės kūno dalimis neliesti įže- mintų paviršių, pavyzdžiui, vamzdžių, šildymo sistemų, viryklių ir šaldytu- vų. Kyla didelė elektros šoko rizika, jei Jūsų kūnas yra įžemintas. c) Elektrinių įrankių nepalikite lyjant lietui ir drėgmėje. Į elektrinį prietaisą prasiskverbusi drėgmę didina elektros šoko riziką. d) Elektrinio įrankio niekada neneškite paėmę už kabelio, nekabinkite ant kabelio ir paėmę už jo netraukite iš kištukinio lizdo. Laikykite kabelį atokiai nuo karščio šaltinio, alyvos, aštrių kraštų ir judančių prietaiso dalių. Pažeisti arba susivynioję kabeliai didina elektros šoko riziką. e) Jei elektrinį įrankį naudojate lau- ke, junkite tik prie lauke pritaikyto naudoti ilgintuvo. Jungiant prie lauke naudoti pritaikyto ilgintuvo mažėja elek- tros šoko rizika.124

f) Jei elektrinį įrankį neišvengiamai privalote naudoti drėgnoje aplinkoje, junkite prie RCD (Residual Current Device). Naudojant RCD sumažėja elektros šoko rizika.

Atkreipkite dėmesį, kad mašinos jokiu būdu negalima leisti nau- doti vaikams ir asmenims, kurių ziniai, jutiminiai ar protiniai gebėjimai mažesni arba kurie turi mažiau patirties ir (arba) žinių, bei asmenims, nesusipa- žinusiems su instrukcijomis. Naudotojų amžių gali riboti vietiniai potvarkiai.

Būkite atidūs, stebėkite, ką darote ir su elektriniu įrankiu dirbkite sumaniai. Nedirbkite su elektriniais įrankiais, jei esate pavargę arba vartojate narko- tikus, alkoholį ar medikamentus. Dėl vieno neatsargaus poelgio naudojant elektrinį įrankį galima sunkiai susižaloti. b) Naudokite asmenines apsaugos priemones ir visada užsidėkite ap- sauginius akinius. Priklausomai nuo elektrinio įrankio modelio ir naudojimo būdo naudojamos asmeninės apsaugos priemonės, pavyzdžiui, respiratorius, apsauginiai batai neslidžiu padu, apsau- ginis šalmas ar klausos organų apsau- ga sumažina riziką susižaloti. c) Stebėkite, kad įrankis netikėtai neįsijungtų savaime. Įsitikinkite, kad elektrinis įrankis išjungtas ir tik tada junkite prie elektros srovės tiekimo tinklo ir (arba) akumuliatoriaus, dėkite į dėklą ar neškite. Jei nešdami elektrinį įrankį pirštą laikote ant jungi- klio arba įjungtą prietaisą jungiate prie elektros srovės tiekimo tinklo, gali įvykti nelaimingas atsitikimas. d) Prieš įjungdami elektrinį įrankį nuim- kite nustatymo įrankius arba verž- liaraktį. Ant besisukančios prietaiso dalies likęs įrankis arba veržliaraktis gali sužaloti. e) Stenkitės išlaikyti normalią kūno pa- dėtį. Stovėkite ant stabilaus pagrindo ir bet kurioje situacijoje išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite tinkamai kontroliuoti netikėtose situacijose. f) Dėvėkite tinkamus drabužius. Nedė- vėkite plačių drabužių ar papuošalų. Plaukais, drabužiais ir pirštinėmis nelieskite besisukančių dalių. Besisu- kančios dalys gali sugriebti laisvus dra- bužius, papuošalus arba ilgus plaukus. g) Jei gali būti įmontuoti dulkių siur- bimo ir ištraukimo prietaisai, įsiti- kinkite, kad jie prijungti ir tinkamai naudojami. Naudojant dulkių siurbimo prietaisą sumažinama dulkių keliama grėsmė. h) Įspėjimas! Naudojant šį elektrinį įrankį susidaro elektromagnetinis laukas. Tam tikromis aplinkybėmis šis laukas gali turėti neigiamos įtakos aktyviems arba pasyviems medicininiams implantams. Kad būtų galima sumažinti sudėtingų arba mirtinų sužalojimų pavojų, asmenims, turintiems medicininius implantus, prieš pradedant naudoti prietaisą rekomen- duojame pasitarti su savo gydytoju arba medicininių implantų gamintoju.

i) Reguliariai keiskite savo darbinę

padėtį. Ilgai naudojant prietaisą dėl vibracijos gali sutrikti rankų kraujotaka. Vis dėlto darbo trukmę galite pailginti naudodami tinkamas apsaugines pirštines arba darydami reguliarias pertraukas. Atkreipkite dėmesį, kad asmeninis blogos kraujotakos paveldimumas, že- mos lauko temperatūros arba didelės125

nio įrankio veikimui. Prieš pradėda- mi naudoti prietaisą suremontuokite pažeistas dalis. Daug nelaimingų atsi- tikimų įvyksta, jei netinkamai atliekami elektrinių įrankių techninės priežiūros darbai. f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrimi pjovimo įrankiai su pagaląstomis pjovimo briau- nomis rečiau užstringa ir juos daug lengviau valdyti. g) Elektrinį įrankį, priedus, naudoja- muosius įrankius ir kt. naudokite pagal šią instrukciją. Atkreipkite dėmesį į darbo sąlygas ir atliekamą darbą. Elektrinius įrankius naudojant kitiems tikslams nei numatyta, gali susidaryti pavojingų situacijų. h) Įsitikinkite, kad ventiliacijos angos nėra užterštos.

a) Akumuliatorius įkraukite tik gamin- tojo rekomenduojamuose krovikliuo- se. Jei nurodyta, kad krovikliu galima krauti tik tam tikro tipo akumuliatorius, kraunant kito tipo akumuliatorius kyla pavojus, kad kils gaisras. b) Elektriniams įrankiams naudokite tik jiems skirtus akumuliatorius. Nau- dojant kitokius akumuliatorius galima susižaloti ir gali kilti gaisras. c) Nenaudojamą akumuliatorių laikykite atokiai nuo biuro sąvaržėlių, mone- tų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, dėl kurių gali būti šuntuoti kontaktai. Įvykus trumpajam jungimui tarp akumuliatoriaus kontaktų galite nudegti arba jis gali užsidegti. d) Jei akumuliatorius naudojamas netei- singai, iš jo gali prasiskverbti skysčio. Stenkitės jo nepaliesti. Jei vis dėlto griebimo jėgos darbo metu sutrumpina darbo trukmę.

NAUDOJIMAS a) Prietaiso apkrova negali būti per didelė. Naudokite numatytam dar- bui skirtą elektrinį įrankį. Tinkamu elektriniu įrankiu geriau ir saugiau dirbti nurodytame galios diapazone. b) Nenaudokite elektrinio įrankio, kurio jungiklis yra sugedęs. Jei elektrinio įrankio nepavyksta įjungti arba išjungti, jis kelia pavojų, todėl būtina jį suremontuoti. c) Ištraukite kištuką iš kištukinio lizdo ir (arba) išimkite akumuliatorių - ir tik tada keiskite prietaiso nuosta- tus, priedus arba prietaisą padėkite. - jei naudotojas pasišalina nuo maši- nos. - prieš šalindami užsikirtimus. - prieš tikrindami, valydami arba tvar- kydami mašiną. - liesdami pašalines medžiagas, kai tikrinate, ar mašina neapgadinta. - norėdami nedelsiant patikrinti, kai mašina pradeda pernelyg vibruoti. Šios atsargumo priemonės padeda išvengti netyčinio elektrinio įrankio paleidimo. d) Nenaudojamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje. Asmenims, nemokantiems naudoti prietaiso arba neperskaičiu- siems šios instrukcijos, neleiskite naudoti prietaiso. Elektriniai įrankiai kelia pavojų, jei juos naudoja nepatyrę asmenys. e) Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar judančios da- lys tinkamai veikia, ar jos neužstrin- ga, ar nesulūžo ir nėra pažeistos, nes tai turi neigiamos įtakos elektri-126

paliestumėte, kruopščiai nuplaukite vandeniu. Jei skysčio patektų į akis, kreipkitės pagalbos į gydytoją. Pra- siskverbęs akumuliatoriaus skystis gali sudirginti arba nudeginti odą.

a) Savo elektrinį įrankį patikėkite re- montuoti tik kvalikuotam persona- lui, kuris naudoja originalias atsargi- nes dalis. Jie užtikrina, kad prietaisas ir toliau bus eksploatuojamas saugiai.

7) GRANDININIŲ PJŪKLŲ SAUGOS

NURODYMAI a) Laikykite visas kūno dalis atokiai nuo pjūklo grandinės, kai grandini- nis pjūklas veikia. Prieš paleisdami pjūklą įsitikinkite, kad pjūklo gran- dinė prie nieko nesiliečia. Dirbant grandininiu pjūklu dėl akimirksnio neati- dumo pjūklo grandinė gali užkabinti drabužius arba kūno dalis. b) Visada laikykite grandininį pjūklą dešine ranka už galinės rankenos, o kaire ranka - už priekinės rankenos. Grandininio pjūklo laikymas atvirkščiai padidins susižeidimo riziką, todėl drau- džiama tai daryti. c) Dėvėkite apsauginius akinius ir klausos apsaugą. Rekomenduojame ir kitas apsaugines galvos, rankų, kojų ir pėdų priemones. Tinkami ap- sauginiai drabužiai mažina sužeidimo pavojų dėl skriejančių drožlių ir atsitikti- nio prisilietimo prie pjūklo grandinės. d) Nedirbkite grandininiu pjūklu įlipę į medį. Dirbant grandininiu pjūklu įlipus į medį gresia pavojus susižeisti. e) Visada įsitikinkite, kad stovite tvirtai ir naudokite grandininį pjūklą tik tada, kai stovite ant tvirto, sau- gaus ir lygaus pagrindo. Dėl slidaus paviršiaus ar nestabilaus pagrindo, pavyzdžiui, ant kopėčių, galite netekti pusiausvyros ir nebesuvaldyti grandini- nio pjūklo. f) Pjaudami įtemptą šaką, turėkite omenyje, kad ji gali spyruokliuoti. Kai įtampa medienos plauše atsilaisvina, įtempta šaka gali pataikyti į naudotoją ir / arba išplėšti grandininį pjūklą iš rankų. g) Būkite itin atsargūs pjaudami atžaly- ną ir jaunus medelius. Plona medžia- ga gali įstrigti pjūklo grandinėje ir Jums smogti arba išmušti iš pusiausvyros. h) Neškite grandininį pjūklą už prieki- nės rankenos ir išjungtą, o pjūklo grandinę nukreiptą nuo savo kūno. Grandininį pjūklą transportuojant arba laikant visada užmauti apsaugi- nį dėklą. Atsargus elgesys su gran- dininiu pjūklu padės išvengti netikėto prisilietimo prie besisukančios pjūklo grandinės.

i) Laikykitės tepimo, grandinės įtempimo

ir priedų keitimo nurodymų. Netinkamai įtempta ar sutepta grandinė gali arba nutrūkti, arba padidinti atatrankos riziką. k) Prietaiso rankenos turi būti sausos, švarios, netepaluotos ir neriebaluo- tos.Riebaluotos ir tepaluotos rankenos yra slidžios, todėl galite nesuvaldyti pjūklo. l) Pjauti tiktai medieną. Nenaudoti grandininio pjūklo darbams, ku- riems jis nėra skirtas. Pavyzdžiui: Nenaudokite grandininio pjūklo plastikui, mūrui ar kitokioms, ne medinėms statybinėms medžiagoms pjauti. Naudojant grandininį pjūklą ne pagal paskirtį, gali susidaryti pavojin- gos situacijos. m) Laikykite elektrinį įrankį tik už izo- liuotų rankenų, nes pjūklo grandi- nė gali kliudyti paslėptus elektros laidus. Pjūklo grandinei prisilietus prie įtampingojo laido, įtampa gali būti127

perduodama į metalines prietaiso dalis, todėl galimas elektros smūgis.

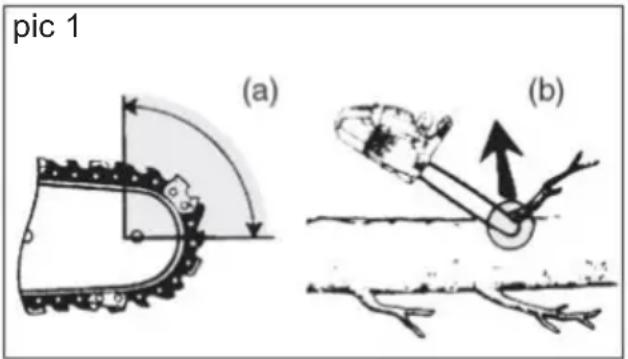

8) APSAUGOS NUO ATATRANKOS

PRIEMONĖS Dėmesio atatranka! Darbo metu atkreipkite dėmesį į prietaiso ata- tranką. Gresia pavojus susižeisti. Atsargumas ir teisinga pjovimo technika padės išvengti atatrankos. pic 1 Atatranka gali atsirasti, kai kreiptuvo viršū- nė prisiliečia prie kokio nors objekto, arba mediena linksta ir pjūklo grandinė įstringa pjūvio vietoje (žr. b pav.). Kreiptuvo viršūnei prisilietus prie kokio nors objekto, kreiptuvas gali netikėtai at- šokti ir imti judėti aukštyn bei link naudoto- jo (žr. a pav.). Jei suspaudžiama pjūklo grandinė, esanti kreiptuvo viršutinėje dalyje, kreiptuvas gali imti greitai judėti link į naudotojo. Dėl šių reakcijų pjūklas gali tapti nekontro- liuojamas ir Jus sunkiai sužeisti. Nepa- sikliaukite vien tik grandininiame pjūkle sumontuotais apsauginiais įtaisais. Nau- dodamiesi grandininiu pjūklu imkitės visų atsargumo priemonių, kad išvengtumėte nelaimingų atsitikimų ir nesusižeistumėte. Atatranka - tai netinkamo arba klaidingo elektrinio įrankio naudojimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų atsargumo priemonių: a) Tvirtai laikykite pjūklą abejomis rankomis, nykščiai ir pirštai turi tvirtai apimti grandininio pjūklo rankenas. Stovėkite taip ir laikykite rankas tokioje padėtyje, kad galėtu- mėte atlaikyti atatrankos jėgas. Jei naudotojas imasi atitinkamų priemonių, atatrankos jėgas jis gali kontroliuoti. Niekada nepaleiskite grandininio pjūklo iš rankų. b) Venkite nenatūralios kūno padėties ir nepjaukite aukščiau savo pečių juostos. Taip išvengsite netikėto prisi- lietimo prie kreiptuvo viršūnės ir geriau suvaldysite grandininį pjūklą netikėtose situacijose. c) Visada naudokite tiktai gamintojo nurodytus atsarginius kreiptuvus ir pjūklo grandines. Dėl netinkamo kreiptuvo ir netinkamos pjūklo gran- dinės gali nutrūkti grandinė ir / arba atsirasti atatranka. d) Laikykitės gamintojo nuorodų dėl pjūklo grandinės galandimo ir techninės priežiūros. Per trumpi gylio ribotuvai padidina atatrankos riziką. LIEKAMOJI RIZIKA Net jei šis elektrinis įrankis naudojamas pagal nurodymus visada galima tikėtis liekamosios rizikos. Dėl šio elektrinio įran- kio modelio ir konstrukcijos gali kilti toliau nurodyti pavojai: a) pavojus įsipjauti; b) pavojus pažeisti klausos organus, jei nenaudojama klausos organų apsauga; c) kyla pavojus sveikatai dėl rankos ir plaštakos siūbuojamųjų judesių, jei prietaisas naudojamas ilgai arba naudojamas netinkamai ir neatliekami techninės priežiūros darbai.128

Eksploatavimo pradžia Darbo su pjovimo grandine metu visada dėvėkite apsaugines pirš- tines ir naudokite tik originalias dalis. Gresia pavojus susižeisti! Prieš pradėdami naudoti įrankį privalote: - sumontuoti geležtę ir pjūklo grandinę, - įtempti pjūklo grandinę, - įpilti biologinės grandinės alyvos, - įkrauti ir įdėti akumuliatorių, - patikrinti automatinio tepimo sistemą ir grandinės stabdžio veikimą. Atsargiai! Pjūklas gali tepti. Atminkite, kad panaudotas prietaisas išskiria alyvą arba ji gali ištekėti, jei prietaisą laikysite paverstą šonu arba į priekį. Tai normalus reiškinys, kurį sukelia būtina ventiliacijos anga, esanti ant viršutinio bakelio krašto, ir tai nėra priežastis reikšti pretenzijas. Kadangi kiekvienas pjūklas gamybos metu kontroliuojamas ir tikrinamas su alyva, net ir ištuštintame bakelyje gali likti nežymus jos likutis, kuris transportuojant korpusą šiek tiek ištepa alyva. Nuvalykite korpusą šluoste. Geležtės ir pjūklo grandinės montavimas Išjunkite prietaisą ir prieš atlikdami bet kokius darbus ištraukite akumu- liatorių iš prietaiso.

1. Padėkite pjūklą ant lygaus pavir-

2. Sukite tvirtinimo varžtą (13) prieš

laikrodžio rodyklę ( ), kad nuimtumėte grandinės krumpliara- čio dangtelį (15).

3. Ištieskite pjūklo grandinę (5) kilpos

forma, kad pjovimo kraštai būtų išdėstyti pagal laikrodžio rodyklę. Įspėjimas! Naudojant šį elektrinį įrankį susidaro elektromagnetinis laukas. Tam tikromis aplinkybėmis šis laukas gali turėti neigiamos įtakos aktyviems arba pasyviems medicininiams implantams. Kad būtų galima sumažinti sudėtingų arba mirtinų sužalojimų pavojų, asmenims, turintiems medicininius implantus, prieš pradedant naudoti prietaisą rekomenduojame pasitarti su savo gydytoju arba medicininių implantų gamintoju. Apsauginės funkcijos 1 Galinė rankena su rankos apsauga (16): saugo ranką nuo šakų ir šakelių bei nuo nušokančios grandinės. 3 Grandinės stabdžio svirtis/priekinė rankos apsauga Apsauginis įtaisas, kuris atatrankos metu nedelsiant sustabdo pjūklo grandinę; svirtį galima paleisti rankiniu būdu; apsaugo naudotojo kairę ranką, jei ji nuslysta nuo priekinės rankenos. 5 Pjūklo grandinė su nežymia atatran- ka: kartu su specialiai sukurtais ap- sauginiais įtaisais padės Jums sulaikyti atatranką. 7 Atraminiai nagai padidina stabilumą atliekant vertikalius pjūvius ir palengvina pjovimą. 10 Įjungimo blokuotė Prieš įjungiant prietaisą reikia atleisti įjungimo blokuotę. 11 Įjungimo / išjungimo jungiklis su skubiu grandinės stabdymu Atleidus įjungimo / išjungimo jungiklį prietaisas išsijungia nedelsiant.129

Nukreipdami pjovimo grandinę (5) vadovaukitės ženklais ant pjo- vimo juostos arba po grandinės žvaigždute (22). Pjovimo grandinės sukimosi kryptis

4. Įdėkite pjovimo grandinę (5) į pjū-

klo juostos griovelį. Surinkdami pjūklo juostą (4) laikykite maž- daug 45 laipsnių kampu nukreiptą į viršų, kad pjovimo grandinę (5) galėtumėte lengviau uždėti ant grandinės žvaigždutės (22).

5. Geležtę (4) ir pjūklo grandinę

(5) uždėkite ant kreipiamojo bėgelio varžto (23). Jei iškyša (24) dešinėje šalia juostos varžto (23) yra pjovimo juostos pailgoje skylėje, pjovimo juosta uždėta tinkamai. Normalu, jei pjūklo grandinė (5) kabo.

6. Uždėkite žvaigždutės gaubtą

(15). Jį uždedant, grandinės įtempimo kaištį (26) žvaigždutės gaubto (15) vidinėje pusėje reikia įkišti į grandinės įtempimo kaiščio lizdą (25).

7. Žvaigždutės gaubto

( ) tvirtinimo varžtą (13) lengvai priveržkite.

8. Šiek tiek įtempkite pjovimo

grandinę (5), grandinės sparčiojo įtempimo sistemos varžtą (14) sukdami pagal laikrodžio rodyklę.

9. Žvaigždutės gaubto

( ) tvirtinimo varžtą (13) tvirtai priveržkite. Pjūklo grandinės įtempimas Su gerai įtempta grandine pasieksite gerą pjovimo pajėgumą ir pratęsite prietaiso ilgaamžiškumą. Netinkamai įtempta grandinė gali nutrūkti arba nušokti. Gresia pavojus susižeisti. Kiekvieną kartą prieš paleisdami grandininį elektrinį pjūklą ir po 1 valandos pjovimo patikrinkite grandinės įtempimą. Grandinė yra teisingai įtempta, jei ji neka- ba apatinėje geležtės pusėje ir ją galima pilnai pasukti pirštine apmauta ranka. Traukiant pjūklo grandinę 9 N (apie 1 kg) tempimo jėga atstumas tarp pjūklo grandi- nės ir geležtės neturi būti didesnis nei 2 mm.

Įsitikinkite, kad grandinės stabdys yra atlaisvintas, t.y. grandinės stabdžio svirtis (3) yra nuspausta priekinės rankenos (8) link.

2. Atlaisvinkite tvirtinimo varžtą (13)

3. Kai pjūklo grandinę norite įtempti,

grandinės greitojo įtempimo sistemos varžtą (14) sukite pagal laikrodžio rodyklę. Įtempimą sumažinsite varžtą (14) sukdami prieš laikrodžio rodyklę.

4. Vėl priveržkite tvirtinimo varžtą

(13) ( ). Naujos pjūklo grandinės įtempimą reikia reguliuoti po ne daugiau kaip 5 pjovimų.130

Valdymas Įjunkite grandininį pjūklą tik tada, kai yra tinkamai sumontuoti geležtė, pjūklo grandinė ir grandinės krum- pliaračio dangtelis. Paleisdami prietaisą įsitikinkite, kad stovite tvirtai. Prieš paleisdami prietaisą įsitikinkite, kad grandininis pjūklas neliečia jokių daiktų. Atsargiai! Pjūklas gali tepti.žr. Pra- dėjimas naudoti Įkrovimo būsenos indikatorius Norėdami patikrinti akumuliatoriaus būseną, paspauskite dešinįjį įkrovimo būsenos indikatoriaus mygtuką (19b), Šviečiančių šviesos diodų lempučių skaičius rodo akumuliatoriaus įkrovimo būseną. Akumuliatoriaus išėmimas / įstatymas

1. Jei akumuliatorių (19) norite įstatyti į

prietaisą, stumkite akumuliatorių krei- piamaisiais bėgeliais (17) į prietaisą. Išgirsite, kaip jis užsiksuos.

Jei norite išimti akumuliatorių iš prietai- so, paspauskite atblokavimo akumu- liatoriaus (19) mygtukus ( 19

) ir ištraukite akumuliatorių. Įjungimas

1. Prieš paleisdami prietaisą patikrinkite,

ar bakelyje yra pakankamai grandinės alyvos ir, jei reikia, jos įpilkite (žr. sky- riuje „Grandinės alyvos įpylimas“). - Taip pat patikrinkite akumuliatoriaus įkrovos lygio (žr. ). Grandinės sutepimas Geležtė ir grandinė visada turi būti suteptos alyva. Jei naudosite gran- dininį elektrinį pjūklą nepakankamai suteptą alyva, pjūklo grandinės pjovimo pajėgumas mažės, o ilga- amžiškumas trumpės, nes grandinė greičiau atšips. Kad yra per mažai alyvos, matysite iš dūmų susidary- mo ir pakitusios geležtės spalvos. Grandininiame pjūkle yra automatinio tepi- mo sistema. Kai tik pradeda veikti variklis, alyva teka link geležtės (4). Grandinės alyvos įpylimas:

• Reguliariai tikrinkite alyvos lygio indikaciją (27) ir įpilkite alyvos, kai yra pasiekta minimumo žymė. Alyvos bakelyje telpa 220 ml alyvos.

• Naudokite ekologišką alyvą, kurios sudėtyje yra priedai, mažinantys trintį ir nusidėvėjimą. Ją galite užsisakyti mūsų techninio aptarnavimo centre.

• Jei neturite „Grizzly Tools“ ekologiškos alyvos, naudokite grandinės tepimo alyvą, kurios sudėtyje yra nežymi dalis dervų.

Atsukite alyvos bakelio dangtelį (2) ir įpilkite grandinės alyvą į bakelį.

2. Jei reikia, nuvalykite išlaistytą

alyvą ir uždarykite alyvos bakelio dangtelį (2). Prieš įpildami grandinės alyvą vi- sada išjunkite prietaisą ir leiskite varikliui atvėsti. Dėl per kraštus išsiliejusios alyvos gresia gaisro pavojus.131

2. Atlaisvinkite grandinės stabdį, gran-

dinės stabdžio svirtį / priekinę rankos apsaugą (3) nustumdami link ranke- nos (8).

3. Grandininį pjūklą tvirtai laikykite abiem

rankomis: dešiniąja ranka už galinės rankenos (1), o kairiąja - už priekinės rankenos (8). Nykščiai ir pirštai turi tvirtai apimti rankenas.

4. Kad įjungtumėte prietaisą, paspauskite

dešiniu nykščiu įjungimo blokuotę (10) ir tada paspauskite įjungimo / išjun- gimo jungiklį (11), grandininis pjūklas veikia didžiausiuoju greičiu Vėl atleiskite įjungimo blokuotę (10).

5. Pjūklas išsijungs, kai tik atleisite įjungi-

mo / išjungimo jungiklį (11). Nuolatinio veikimo įjungimas neįmanomas. Grandinės stabdžio tikrinimas Pjūklo grandinė nesisuka, kai gran- dinės stabdys yra užsiksavęs.

1. Padėkite grandininį pjūklą ant tvir-

to ir lygaus paviršiaus. Jis neturi liestis prie jokių daiktų.

2. Atlaisvinkite grandinės stabdį,

stabdžio svirtį/priekinę rankų apsaugą (3) nustumdami ranke- nos(8) link.

3. Grandininį pjūklą tvirtai laikykite

abiem rankomis: dešiniąja ranka už galinės rankenos (1), o kai- riąja - už priekinės rankenos (8). Nykščiai ir pirštai turi tvirtai apimti rankenas.

4. .Įjunkite grandininį pjūklą.

5. Paspauskite kaire ranka grandi-

nės stabdžio svirtį (3), kai variklis veikia. Tam grandinės stabdžio svirtį/priekinę rankų apsaugą (3) stumkite tolyn nuo priekinės rankenos (8). Grandinė turi tuč- tuojau sustoti.

6. Jei grandinės stabdys neveikia

tinkamai, atleiskite įjungimo / išjungimo jungiklį ir atlaisvinkite grandinės stabdį. Jei grandinės stabdys tinkamai neveikia, grandininį pjūklą naudoti draudžiama. Gresia pavojus su- sižeisti dėl besisukančios pjūklo grandinės. Paveskite mūsų klientų aptarnavimo tarnybai sutaisyti Jūsų grandininį pjūklą Automatinio sutepimo sistemos tikrinimas Prieš darbo pradžią patikrinkite alyvos lygį ir automatinę sutepimo sistemą.

• Įjunkite grandininį pjūklą ir laikykite jį virš šviesaus pagrindo. Pjūklas neturi liesti žemės. Jei matoma alyvos žymė, grandininis pjūklas veikia nepriekaištingai. Jei nesimato jokios alyvos žymės, išvalykite alyvos srauto kanalą arba paveskite mūsų klientų aptarnavi- mo skyriui sutaisyti Jūsų grandininį pjūklą Išvalykite alyvos kanalą (28), kad užtikrintumėte nepriekaištingą automatinį pjūklo grandinė sutepi- mą veikimo metu. Šepetėliu arba šluoste nuvalykite nuosėdas nuo alyvos kanalo. Geležtės ir pjūklo grandinės keitimas

Padėkite prietaisą ant lygaus paviršiaus.

2. Kai norite sumažinti grandinės įtempi-

mą ir nuimti grandinės krumpliaračio dangtelį (15), tvirtinimo varžtą (13) ir132

grandinės greitojo įtempimo sistemos varžtą (14) sukite prieš laikrodžio rodyklę.

3. Nuimkite geležtę (4) ir pjovimo

grandinę (5) . Išardydami laikykite geležtę (4), pa- lenktą 45 laipsnių kampu į viršų, kad lengviau galėtumėte išimti pjūklo gran- dinę (5) iš grandinės griovelio (22).

4. Montavimas aprašytas skirsnyje

„Geležtės ir pjūklo grandinės montavimas“. Pjūklo grandinės įtempimas ap- rašytas skyriuje „Eksploatavimo pradžia“. Pjovimo metodai Bendrai Laikykitės apsaugos nuo triukšmo ir vietinių reikalavimų kertant medžius. Vietiniai nurodymai gali reikalauti kvalikacinio egzamino. Pasiteirau- kite girininkijos administracijoje.

• Nuo medžio reikia pašalinti nešvaru- mus, akmenis, atsilaisvinusią žievę, vinis, gnybtus ir vielą.

• Kiekvieną kartą išjunkite grandininio pjūklo variklį ir tik tada eikite nuo me- džio prie medžio.

• Kiekvieno pjūvio metu tvirtai įremkite at- raminius nagus ir tada pradėkite pjauti.

• Visada geriau valdysite situaciją, jei pjausite apatine geležtės puse (su tempiančia grandine), o ne su viršutine geležtės puse (su stumiančia grandine).

• Perpjovimo metu arba po to pjūklo grandinė neturi liestis nei su žeme, nei su kitu objektu. Įsitikinkite, kad pjūklo grandinė neįstrigo pjūvio vietoje. Me- džio kamienas neturi lūžti ar suskilti.

• Taip pat laikykitės apsaugos nuo atatran- kos priemonių (žr. saugos nurodymus).

• Pjaudami šlaituose visada stovėkite aukščiau medžio kamieno. Kad medžio perpjovimo momentu visiškai kontro- liuotumėte situaciją, baigdami pjauti sumažinkite pjūklo prispaudimo jėgą, tačiau ir toliau elektrinį grandininį pjūklą tvirtai laikykite už rankenų. Stebėkite, kad pjovimo grandinė nesiliestų prie žemės. Baigę pjauti palaukite, kol elek- trinis grandininis pjūklas visiškai sustos, ir tik tada patraukite jį iš pjovimo vietos. Eidami nuo medžio prie medžio, kie- kvieną kartą išjunkite elektrinio grandini- nio pjūklo variklį. Jei pjūklo grandinė įstrigo, nemė- ginkite grandininio pjūklo ištraukti per prievartą. Gresia pavojus susi- žeisti. Išjunkite variklį ir naudokite svirtį arba pleištą, kad atlaisvintu- mėte grandininį pjūklą. Supjaustymas į dalis Supjaustymas į dalis - tai nukirstų medžių kamienų pjovimas į mažesnes dalis. Turite stovėti tvirtai ir ant abiejų pėdų tolygiai paskirstyti savo kūno svorį. Jei įmanoma, kamienas turi būti paremtas po juo esan- čiomis šakomis, basliais arba pleištais.

• Įsitikinkite, kad pjaunant pjūklo grandi- nė nesiliečia prie žemės.

• Įsitikinkite, kad stovite tvirtai ir, jei esate nuokalnėje - virš kamieno. Kad visiško perpjovimo metu pilnai kontroliuotumė- te situaciją, baigiant pjauti sumažinkite spaudimą, tačiau ir toliau grandininį pjūklą tvirtai laikykite už rankenų. Atli- kus pjūvį palaukite, kol pjūklo grandinė visiškai sustos, ir tik tada į šoną patrau- kite grandininį pjūklą. Kiekvieną kartą išjunkite grandininio pjūklo variklį ir tik tada eikite nuo medžio prie medžio.133

1. Kamienas guli ant žemės:

Iš viršaus visiškai perpjaukite kamieną ir baigiant pjūvį atkreip- kite dėmesį, kad nepaliestumėte žemės. Jei yra galimybė pasukti kamieną, įpjaukite 2/3 kamieno skersmens. Tada pasukite kamie- ną ir iš viršaus visiškai perpjauki- te likusią kamieno dalį..

2. Kamienas paremtas vienu galu:

Pirma iš apačios į viršų (viršutine geležtės puse) įpjaukite 1/3 ka- mieno skersmens, kad išveng- tumėte skilimo. Tada iš viršaus į apačią (apatine geležtės puse) pjaukite iki pirmo pjūvio, kad išvengtumėte įstrigimo.

3. Kamienas paremtas abejais

galais: Pirma iš viršaus į apačią (apati- ne geležtės puse) įpjaukite 1/3 kamieno skersmens. Tada iš apačios į viršų (viršutine gelež- tės puse) pjaukite tol, kol pjūviai susitiks.

4. Pjovimas ant pjovimo ožio:

Tvirtai laikykite grandininį elektrinį pjūklą abejomis rankomis ir pjovi- mo metu mašiną nukreipkite nuo kūno. Kai perpjaunate kamieną, tada nukreipkite mašiną dešine puse nuo kūno (1). Laikykite kairę ranką kiek įmanoma tiesiau (2). Atkreipkite dėmesį į nukren- tantį kamieną. Atsistokite taip, kad atskirtas kamienas nekeltų pavojaus. Atkreipkite dėmesį į savo pėdas. Krisdamas atskirtas kamienas gali sužeisti. Laikykite pusiausvyrą (3). Kapojimas Kapojimas - tai šakų ir šakelių pašalinimas nuo nukirsto medžio. Kapojimo metu įvyksta daug nelai- mingų atsitikimų. Niekada nepjau- kite šakų, kai stovite ant medžio kamieno. Atkreipkite dėmesį į ata- trankos sritį, jei šakos yra įtemptos.

• Atramines šakas pašalinkite tik po supjaustymo į dalis.

• Įtemptas šakas reikia pjauti iš apačios į viršų, kad būtų išvengta grandininio elektrinio pjūklo įstrigimo.

• Pjaunant storesnes šakas taikykite tą patį metodą kaip ir supjaustant į dalis.

• Dirbkite kairėje pusėje nuo kamieno ir kiek įmanoma arčiau prie grandininio elektrinio pjūklo. Kiek įmanoma grandininio elektri- nio pjūklo svoris turi būti ant kamieno.

• Keiskite padėtį, kad nupjautumėte šakas už kamieno.

• Išsikerojusios šakos atskirai supjausto- mos į dalis.

• Kapodami didesnes, į apačią nukreip- tas šakas, pradžiai palikite tas, kurios paremia medį. Smulkesnes šakas (žr ) atskirkite vienu pjūviu. Medžių kirtimas Reikalinga didžiulė patirtis, kad būtų galima kirsti medžius. Medžius kirskite tik tada, jei galite užtikrintai valdyti grandi- ninį elektrinį pjūklą.Jokiu būdu nenaudokite grandininio pjūklo, jei nesijaučiate užtikrintai.

• Įsitikinkite, kad šalia darbinės zonos nėra žmonių arba gyvūnų. Apsauginis atstu- mas tarp kertamo medžio ir sekančios darbo vietos turi būti 2 1/2 medžių ilgiai.

• Atkreipkite dėmesį į virtimo kryptį: Naudotojas šalia nukirsto medžio turi galėti saugiai judėti, kad galėtų medį lengvai supjaustyti į dalis ir nukapoti šakas. Reikia vengti, kad kertamas me-134

dis užstrigtų kitame medyje. Laikykitės natūralios virtimo krypties, priklausan- čios nuo medžio pasvirimo ir kreivumo, vėjo krypties bei šakų kiekio.

• Nuokalnėje stovėkite virš kertamo medžio.

• Mažesnius medžius, kurių skersmuo yra nuo 15 iki 18 cm, galite nupjauti įprastai vienu pjūviu.

• Medžius, kurių skersmuo yra didesnis, reikia atlikti kryptinius įpjovimus ir verti- mo įpjovimą (žr. žemiau).

• Jei vienu metu keli ar daugiau asmenų pjausto ar kerta medžius, mažiausias atstumas tarp šių asmenų turi būti du kartus didesnis už kertamo medžio aukštį. Kertant medžius reikia saugoti, kad nebūtų pavojaus kitiems asmenims, nebūtų užkliudyti elektros laidai ir pada- ryta materialinė žala. Jei medis kliudytų elektros laidus, apie tai reikia nedelsiant informuoti energijos tiekimo įmonę.

• Nuo medžio reikia pašalinti nešvaru- mus, akmenis, atsilaisvinusią žievę, vinis, gnybtus ir vielą. Nekirskite jokio medžio, kai pu- čia stiprus arba besikeičiančios krypties vėjas, kai gresia nuosa- vybės sugadinimo pavojus arba kai medis gali kliudyti laidus. Baigę pjovimo eigą iškart nusiimkite klausos apsaugą, kad galėtumėte gir- dėti garsus ir įspėjamuosius signalus.

Pašalinkite į apačią nusvirusias šakas, pjūvį darydami virš šakos. Nekapokite aukščiau savo pečių juostos.

2. Atsitraukimo sritis:

Aplink medį pašalinkite krūmus, kad būtų užtikrintas lengvas atsi- traukimas. Atsitraukimo sritis (1) turi būti 45° kampu į priešingą pusę nuo planuojamos virtimo krypties (2).

3. Kryptinės įpjovos

pjovimas (A): Pjaukite kryptinę įpjovą ta kryptimi, kuria turi virsti medis. Pradėkite apatiniu horizontaliu įpjovimu. Įpjovimo gylis turi būti apie 1/3 kamieno skersmens. Taip bus išvengta pjūklo grandinės ar kreiptuvo įstrigimo, pradedant antrą kryptinę įpjovą. Dabar iš vir- šaus atlikite įstrižą įpjovą, kurios kampas yra apie 45°, kuri tiksliai susitinka su apatine įpjova. Niekada neikite prieš medį, ku- riame padaryta kryptinė įpjova.

4. Vertimo įpjova (B):

Atlikite vertimo įpjovą iš kitos kamieno pusės, stovėdami kai- rėje pusėje nuo medžio kamieno ir pjaudami tempiančia pjūklo grandine. Vertimo įpjova turi būti daroma horizontaliai mažiausiai 5 cm virš horizontalios kryptinės įpjovos. Ji turi būti tokio gylio, kad atstumas link kryptinės įpjovos būtų mažiausiai 1/10 ka- mieno skersmens. Neperpjauta kamieno dalis vadinama užtūra (vertimo linija). Užtūra apsau- go, kad medis nesisuktų ir nenuvirstų neteisinga kryptimi. Neperpjaukite užtūros.

5. Prieš atliekant vertimo pjūvį, me-

dis turi pradėti virsti. Jei matosi, kad medis virs ne ta kryptimi, kuria norima, arba atsities, o pjūklo grandinė yra užstrigusi, nustokite atlikti vertimo pjūvį ir, kad atvertumėte pjūvio vietą bei koreguotumėte medžio vertimo135

6. Jei kamieno skersmuo yra dides-

nis nei geležtės ilgis, padarykite dvi įpjovas. Nepatyrusiems naudotojams saugumo sumetimais rekomen- duojame nekirsti medžio kamie- no geležte, kurios ilgis trumpes- nis už medžio skersmenį.

7. Padarius vertimo įpjovą medis

virsta savaime arba kirtimo pleiš- to arba laužtuvo pagalba. Ištraukite pjūklą iš pjūvio vietos tik pradėjus medžiui virsti, su- stabdykite variklį, padėkite pjūklą ir atsitraukimo keliu palikite darbo vietą. Atkreipkite dėmesį į žemyn krentančias šakas ir neužkliūkite. Techninė priežiūra ir valymas Prieš pradėdami techninės priežiū- ros darbus išimkite akumuliatorių. Gresia pavojus susižeisti! Remonto ir techninės priežiūros darbus, neaprašytus šioje naudo- jimo instrukcijoje, paveskite atlikti mūsų specializuotai dirbtuvei. Naudokite tiktai originalias atsar- gines dalis. Prieš pradėdami bet kokius techninės priežiūros ar va- lymo darbus palaukite, kol mašina atvės. Gresia pavojus nusideginti! Tvarkydami grandinę dėvėkite pjūviams atsparias pirštines. Gresia pavojus susižeisti! Išjunkite prietaisą ir prieš atlikdami bet kokius darbus ištraukite akumu- liatorių iš prietaiso. Valymas

• Po kiekvieno naudojimo rūpestingai išvalykite mašiną. Tai pratęs mašinos ilgaamžiškumą ir padės išvengti nelai- mingų atsitikimų.

• Rankenos turi būti nesuteptos ben- zinu, alyva arba riebalais. Jei reikia, rankenas valykite drėgna, muiluotame vandenyje išplauta šluoste. Nevalykite tirpikliais arba benzinu!

• Po kiekvieno naudojimo išvalykite pjū- klo grandinę. Naudokite šepetėlį arba šluotelę. Grandinės nevalykite jokiais skysčiais. Išvalę grandinę sutepkite ją šiek tiek grandinės alyva. Nuvalykite mašinos ventiliacijos angas ir paviršių šepetėliu, šluotele arba sau- sa šluoste. Nevalykite jokiais skysčiais. Pjovimo dantukų galandimas Netinkamai pagalandus pjūklo grandinę padidėja atatrankos rizika! Dėvėkite įpjovimui atsparias pirštines, kai darbuojatės su grandine arba geležte. Aštri grandinė užtikrina optimalų pajėgumą. Ji laisvai perskiria medį ir palieka didelis ilgas medžio drožles. Pjūklo grandinė yra atšipusi, jei turite ją spausti per medį ir medžio drožlės yra labai mažos. Jei pjūklo grandinė yra labai atšipusi, vietoj drožlių susi- daro tiktai medienos dulkės.

• Pjaunamoji grandinės dalis yra pjovimo nariai, kuriuos sudaro vienas pjovimo dantukas ir vienas gylio ribotuvas. Aukščio skirtumas tarp gylio ribotuvo ir dantuko viršūnės lemia pjovimo gylį.136

• Galandant pjovimo dantukus reikia laikytis šių dydžių: - Galandimo kampas (30°) - Išlenkimo kampas (85°) - Galandimo gylis (0,65 mm) - Apvalios dildės skersmuo (4,0 mm) Nukrypimai nuo nustatytų pjovimo geometrijos reikšmių gali padidinti mašinos atatranką. Gresia padidin- tas nelaimingų atsitikimų pavojus! Grandinę galąsti reikia specialiais įran- kiais, kurie užtikrina, kad peiliai galandami teisingu kampu ir teisingu gyliu. Nepa- tyrusiam grandininių pjūklų naudotojui rekomenduojame pavesti pjūklo grandinės galandimą specialistui arba specialioje dirbtuvėje. Jei manote, kad pats sugebė- site galąsti grandinę, nusipirkite įrankius specializuotoje parduotuvėje.

1. Prieš galandant reikia tampriai

įtempti grandinę, kad būtų įma- nomas tinkamas galandimas.

2. Galandimui reikia apvalios dil-

dės, kurios skersmuo 4,0 mm. Kiti skersmenys sugadina grandinę ir darbo metu gali sukelti pavojų!

3. Galąskite tiktai iš vidaus į išorę.

Dildę kreipkite iš vidinės pjovimo dantuko pusės į išorę. Pakelkite dildę, kai ją grąžinate atgal.

4. Pirmiausia pagaląskite vienos

pusės dantukus. Tada apverskite grandininį pjūklą ir pagaląskite kitos pusės dantukus.

5. Grandinė nusidėvėjusi ir ją reikia

keisti, kai ilgiausia pjaunamojo dantuko dalis yra trumpesnė nei 4 mm.

6. Baigus galąsti visi pjaunamieji

dantukai turi būti tokio pat ilgio ir pločio.

7. Po kas trečio galandimo reikia

patikrinti pjovimo gylį (gylio ribotuvo aukštį) ir prireikus ribotuvą nušlifuoti plokščia dilde. Gylio ribotuvo ir pjovimo dantuko aukščių skirtumas turėtų būti maždaug 0,65 mm. Baigę galąsti gylio ribotuvą nežymiai užapva- linkite iš priekio. Grandinės įtempimo reguliavimas Grandinės įtempimo reguliavimas apra- šytas skyriuje „Eksploatavimo pradžia - pjūklo grandinės įtempimas“.

• Išjunkite prietaisą ir prieš atlikdami bet kokius darbus ištraukite akumuliatorių iš prietaiso.

• Reguliariai tikrinkite grandinės įtempimą ir jį reguliuokite taip dažnai, kiek reikia. Traukiant pjūklo grandinę 9 N (apie 1 kg) tempimo jėga atstumas tarp pjūklo grandinės ir geležtės neturi būti didesnis nei 2 mm. Naujos pjūklo grandinės naudojimo pradžia Naujos grandinės įtempimo jėga po kažkiek laiko sumažėja. Todėl po pirmų 5 pjovimų, vėliausiai po 1 valandos pjovimo, grandinę turite įtempti pakartotinai. Niekada netvirtinkite naujos grandinės ant nusidėvėjusio grandinės griovelio arba ant sugadintos ar nusidėvėjusios geležtės. Grandinė gali nušokti arba nutrūkti. To pasekmė gali būti sunkūs sužalojimai.137

1. Išjunkite prietaisą ir prieš atlikdami bet

kokius darbus ištraukite akumuliatorių

2. Nuimkite žvaigždutės gaubtą (15), pjo-

vimo grandinę (5) ir pjūklo juostą (4).

3. Apverskite geležtę aplink horizontaliąją

ašį; geležtę ir grandinę surinkite, kaip aprašyta skyriuje „Pjūklo grandinės ir geležtės surinkimas“. Atkreipkite dėmesį į pjūklo grandinės sukimosi kryptį! Pjovimo grandinės sukimosi kryptis Apvertę pjūklo juostą, pjovimo grandi- nės (5) judėjimo kryptį nustatysite pagal piktogramą po žvaigždutės gaubtu (15). Ant pjūklo juostos pavaizduota sukimosi kryptis šiuo atveju yra neteisinga. Techninės priežiūros intervalai Reguliariai atlikite lentelėje nurodytus techninės priežiūros darbus. Reguliariai atlikdami techninę priežiūrą galite pailginti prietaiso naudojimo trukmę. Be to, pasiek- site optimalų pajėgumą ir išvengsite nelai- mingų atsitikimų. Geležtės techninė priežiūra Dėvėkite įpjovimui atsparias pirštines, kai darbuojatės su grandine arba geležte.

1. Išjunkite prietaisą ir prieš atlikdami bet

kokius darbus ištraukite akumuliatorių ( 19) iš prietaiso.

2. Nuimkite krumpliaračio dangtelį (15),

pjūklo grandinę (5) ir geležtę (4).

3. Patikrinkite geležtę (4), ar nenusidėvė-

jusi. Pašalinkite atplaišas ir išlyginkite kreiptuvo paviršių plokščia dilde.

4. Išvalykite alyvos kanalą ( 28), kad

užtikrintumėte nepriekaištingą automatinį pjūklo grandinė sutepimą veikimo metu.

5. Sumontuokite geležtę (4), pjūklo grandi-

nę (5) ir varomosios žvaigždutės dang- tį (15) bei įtempkite pjūklo grandinę. Kai alyvos kanalai yra nepriekaištin- gos būklės, įjungus pjūklą po kelių sekundžių pjūklo grandinė automa- tiškai išskiria šiek tiek alyvos. Geležtę (4) reikia apversti kas 8-10 darbo valandų, kad būtų užtikrintas vienodas nusidėvėjimas. Techninės priežiūros intervalų lentelė Prietaiso dalis Veiksmas Prieš kiekvie- ną naudojimą Po 10 eksploata- vimo valandų Grandinės stabdžio kompo- nentės Patikrinti, jei reikia, pakeisti

Grandinės griove- lis (22) Patikrinti, jei reikia, pakeisti

Pjūklo grandinė (5) Patikrinti, sutepti, jei reikia, pagaląsti arba pakeisti

• Prieš laikymą išvalykite prietaisą.

• Prieš ilgesnes darbo pertraukas ištuštinkite alyvos bakelį. Šalinkite seną alyvą aplinkai tinkamu būdu (žr. „Šalinimas/Aplinkosauga“).

• Užmaukite apsauginį geležtės dėklą.

• Prietaisą laikykite sausoje ir nuo dulkių apsaugotoje vietoje, kur jo negalėtų pasiekti vaikai. Šalinimas / Aplinkosauga Rūpestingai ištuštinkite alyvos bakelį ir pri- duokite prietaisą atliekų perdirbimo punk- tui. Panaudotas plastikines ir metalines dalis galima išrūšiuoti ir atiduoti perdirbti aplinkai tinkamu būdu. Elektrinių prietaisų nemesti į buiti- nes atliekas.

• Prieš įrankį išmesdami iš jo pašalinkite akumuliatorius.

• Prietaisą ir kroviklį perduokite perdirbimo įstaigai. Naudotas plastikines ir metalines dalis galite surūšiuoti ir perduoti atliekų utilizavimo įstaigai. Apie tai teiraukitės mūsų techninės priežiūros centre.

• Seną alyvą šalinkite aplinkai tinkamu būdu – priduokite ją į atliekų surinkimo punktą. Nepilkite senos alyvos į kanali- zaciją ar nuotekų sistemas.

• Jei mums atsiųsite savo sugedusį prie- taisą, mes jį utilizuosime nemokamai. Garantija

• Šiam prietaisui mes suteikiame 24 mė- nesių garantiją. Naudojant komerciniais tikslais netenkama teisės į garantiją.

• Garantija netaikoma natūralaus dėvėji- mo požymiams ir žalai, atsiradusiai dėl per didelės apkrovos arba netinkamo valdymo. Tam tikros konstrukcinės dalys natūraliai dėvisi, todėl joms garantija nesuteikiama. Tokioms dalims priskiriama pjūklo grandinė, geležtė, anglies šepečių, jei nusiskundimai nėra susiję su medžiagos defektais.

• Garantija taip pat nesuteikiama variklio pažeidimams, jei jie atsiranda naudo- jant netinkamus degalus ar netinkamą degalų mišinį, visiems įrenginio jei jie atsiranda dėl nepakankamo tepimo.

• Be to, kad būtų suteikta garantija, turėjo būti laikomasi eksploatavimo ins- trukcijoje pateiktų valymo ir techninės priežiūros nurodymų.

• Jei pastebimi medžiagos arba gamy- bos defektai, pristatomas kitas prietai- sas arba jis suremontuojamas. Būtina sąlyga – prietaisas prekybininkui prista- tomas neišardytas, su pirkimo čekiu ir garantijos patvirtinimu. Prietaiso dalis Veiksmas Prieš kiekvie- ną naudojimą Po 10 eksploata- vimo valandų Geležtė (4) Patikrinti, valyti, sutepti

Geležtė (4) Apversti geležtę

Automatinio tepi- mo sistema Patikrinkite ir prireikus išva- lykite alyvos kanalą

• Remonto darbus, kuriems nesutei- kiama garantija, už tam tikrą atlygį galite pavesti atlikti mūsų techninės priežiūros centro darbuotojams. Mūsų techninės priežiūros centro darbuotojai Jums mielai pateiks darbų sąmatą. Mes galime remontuoti tik tuos prie- taisus, kurie buvo atsiųsti tinkamai supakuoti ir apmokėti.

• Dėmesio: jei turite pretenzijų dėl prie- taiso arba norite jį remontuoti, atsiųski- te jį nuvalytą mūsų techninės priežiūros centrui, būtinai nurodykite defektą. Mes nepriimame prietaisų, už kurių siuntimą nebuvo sumokėta (negaba- ritinis krovinys, skubiosios siuntos arba kitas specialus gabenimo būdas).

• Jei mums atsiųsite savo sugedusį prie- taisą, mes jį utilizuosime nemokamai. Atsarginės dalys/Priedai Atsargines dalis ir priedus galite įsigyti interneto svetainėje www.service-deltafox.de Dėl tolesnių klausimų kreipkitės į „Service- Center„ (žr. „Service-Center„). Geležtė Trilink .............................30091617 Pjūklo grandinė Trilink CL 15040PB .....................30091616 Ekologiška pjūklų grandinių alyva 1 l .......................................... 3023 0001 Ekologiška pjūklų grandinių alyva 5 l .......................................... 3023 0002 Atsarginę „ Trilink “ pjūklo grandi- nę galima naudoti tik su jai skirtu „Trilink “ kreiptuvu ir tam apro- buotu grandininiu pjūklu. Gresia pavojus susižeisti. Klaidų diagnozavimas Problema Galima priežastis Klaidos šalinimas Prietaisas neužsi- veda Akumuliatorius ( 19)išsi- krovė arba neįdėtas Patikrinkite akumuliatoriaus įkrovos lygį, ir jei reikia, paveskite suremon- tuoti elektrikui Sugedęs įjungimo ir išjungi- mo jungiklis ( 11) Remontuoja klientų aptarnavi- mo skyrius Susidėvėję angliniai šepe- tėliai Remontuoja klientų aptarnavi- mo skyrius Sugedęs variklis Remontuoja klientų aptarnavi- mo skyrius Grandinė nesisuka Netinkamai įmontuota pjūklo grandinė (

Patikrinti grandinės stabdį, jei reikia, atlaisvinti grandinės stabdį140

Problema Galima priežastis Klaidos šalinimas Blogas pjovimo rezultatas Netinkamai įmontuota pjūklo grandinė ( 5) Teisingai įmontuoti pjūklo grandinę Pjūklo grandinė (

atšipusi Pagaląsti pjovimo dantukus arba uždėti naują grandinę Grandinės įtempimas nepa- kankamas Patikrinti grandinės įtempimą Prietaisas veikia sun- kiai, grandinė krenta Grandinės įtempimas nepa- kankamas Patikrinti grandinės įtempimą Grandinė įkaista, pjaunant susidaro dūmai, keičia spalvą kreiptuvas Per mažai grandinės alyvos Patikrinti alyvos lygį ir, jei reikia, įpilti grandinės alyvos, patikrinti automatinę sutepimo sistemą ir, jei reikia, išvalyti alyvos kanalą arba pavesti taisyti klientų ap- tarnavimo skyriui141

• Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus. Originalios EB atitikties deklaracijos vertimas Šiuo dokumentu mes patvirtiname, kad Akumuliatorinis grandininis pjuklas serijos DG-CCS 1825, DG-CCS 1825 Set Partijos numeris B-47414 atitinka toliau nurodytų numatytųjų ES direktyvų galiojantį leidimą: 2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* • 2005/88/EC Kad būtų galima užtikrinti atitiktį, taikyti šie darnieji standartai ir nacionaliniai standar- tai bei nuostatos: EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010 EN 55014-1:2017 • EN 55014-2:2015 • IEC 62321-3-1:2013 Remiantis 2000/14/EB dėl valstybių narių įstatymų, reglamentuojančių lauko sąlygomis naudojamos įrangos į aplinką skleidžiamą triukšmą, suderinimo, papildo- mai patvirtinama: Garso galingumo lygis: Numatyta: 99 dB(A) Išmatuota: 96,1 dB(A) Taikyta atitikties vertinimo procedūra pagal 2000/14/EB III priedą Paskelbtoji įtaisas: 0123 TÜV SÜD Product Service GmbH, Ridlerstraße 65, D-80339 München Germany Tyrimo sertikato numeris M6A 105384 0018 Rev. 01 Tiktai gamintojas yra atsakingas už šio atitikties pareiškimo parengimą: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, Germany

Christian Frank (Asmuo, įgaliotas sudaryti dokumentaciją))214
