DGECS 1830 - Pjūklas Deltafox - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinis grandininis pjūklas
Prekės ženklas	Deltafox
Modelis	DGECS 1830
Naudojimas	Medienos pjovimas, mėgėjiškas darbas
Nominali įtampa	220-240 V~, 50 Hz
Apsaugos klasė	II (dviguba izoliacija)
Pjovimo greitis	14 m/s
Svoris (su kreipiančiąja ir grandine)	Apie 4,5 kg
Grandinė	Trilink CL14345PB, žingsnis 3/8", storis 1,27 mm
Kreipiančioji (lentelė)	Trilink 12" M1431245-1041, ilgis 355 mm
Maksimalus pjovimo ilgis	300 mm
Garso slėgio lygis	91,5 dB(A); K_pA = 3,0 dB
Garantuotas garso galios lygis	107 dB(A)
Vibracija (a_h)	5,79 m/s²; K=1,5 m/s²
Grandinės stabdis	Taip, su momentiniu įsijungimu
Automatinis tepimas	Taip, alyvos bakas apie 270 ml
Kablys (dantis)	Taip, stabilumui vertikaliuose pjovimuose
Priekinė ir galinė rankų apsauga	Taip
Įjungimo/išjungimo jungiklis su apsauga nuo netyčinio paleidimo	Taip
Garantija	24 mėnesiai (išskyrus profesionalų naudojimą)

Dažnai užduodami klausimai - DGECS 1830 Deltafox

Kaip sumontuoti kreipiančiąją ir grandinę ant Deltafox DGECS 1830 grandininio pjūklo?

Padėkite pjūklą ant lygaus paviršiaus. Atsukite tvirtinimo veržles ir nuimkite krumpliaračio dangtelį. Uždėkite grandinę aplink kreipiančiąją, laikydamiesi sukimosi krypties (pjovimo briaunos pagal laikrodžio rodyklę). Uždėkite komplektą ant kreipiančiosios kaiščių, tada uždėkite dangtelį ir rankiniu būdu priveržkite veržles. Dar neįtempkite grandinės.

Kokią alyvą naudoti grandinės tepimui?

Naudokite Deltafox biologinę alyvą arba grandinės tepimo priemonę su lipniaisiais priedais. Nenaudokite naudotos alyvos ar tirpiklių. Bakas talpina apie 270 ml.

Kaip sureguliuoti grandinės įtempimą?

Atsukite tvirtinimo veržles. Sukite grandinės įtempimo varžtą pagal laikrodžio rodyklę, kad įtemptumėte, prieš laikrodžio rodyklę, kad atpalaiduotumėte. Grandinė neturi kabėti po kreipiančiąja ir turi būti galima patraukti ranka aplink kreipiančiąją, paliekant ne daugiau kaip 2 mm tarpą esant 1 kg jėgai. Po reguliavimo priveržkite veržles.

Kaip patikrinti grandinės stabdį?

Atrakinite stabdį stumdami svirtį prieš priekinę rankeną. Įjunkite grandininį pjūklą, tada kairiąja ranka įjunkite stabdžio svirtį. Grandinė turi staigiai sustoti. Jei taip neatsitinka, nenaudokite prietaiso ir jį pataisykite.

Kaip patikrinti automatinį tepimą?

Užveskite grandininį pjūklą ir laikykite jį virš šviesaus paviršiaus neliesdami žemės. Turi atsirasti alyvos pėdsakas. Jei ne, išvalykite alyvos kanalą arba pataisykite prietaisą.

Kokios yra pagrindinės saugumo priemonės?

Visada dėvėkite apsaugines priemones (akinius, klausos apsaugą, pjovimui atsparias pirštines, apsauginius batus). Laikykite pjūklą abiem rankomis – dešinę ranką ant galinės rankenos, kairę ant priekinės rankenos. Niekada nepjaukite aukščiau pečių lygio. Saugokitės atatrankos (smūgio atgal).

Kaip prižiūrėti grandinę ir kreipiančiąją?

Po kiekvieno naudojimo išvalykite grandinę ir kreipiančiąją. Reguliariai tepkite grandinę. Apverskite kreipiančiąją kas 8–10 darbo valandų, kad susidėvėjimas būtų tolygus. Galąskite grandinę 4 mm skersmens apvalia dilde pagal nurodytus kampus (galąstuvas 30° kampu, priekinis kampas 85°). Pakeiskite grandinę, jei dantys yra trumpesni nei 4 mm.

Ką daryti, jei grandininis pjūklas neužsiveda?

Patikrinkite lizdą, laidą ir saugiklį. Jei suveikė apsaugos įtaisas, jį atstatykite. Patikrinkite įjungimo/išjungimo jungiklį ir anglinius šepetėlius. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kokia yra medžio nukirtimo procedūra?

Pirmiausia padarykite nukirtimo įpjovą kritimo pusėje (horizontalus pjūvis, po to įstrižas 45° kampu iki 1/3 skersmens). Atlikite nukirtimo pjūvį kitoje pusėje, 5 cm aukščiau už įpjovą, palikdami maždaug 1/10 skersmens briauną. Įstatykite pleištą, kad išvengtumėte užstrigimo. Kai medis pradeda kristi, ištraukite pjūklą ir pasitraukite į saugią zoną.

Kaip laikyti grandininį pjūklą po naudojimo?

Išvalykite prietaisą, ilgalaikiam saugojimui ištuštinkite alyvos baką, uždėkite apsauginį gaubtą ant kreipiančiosios. Laikykite sausoje vietoje, apsaugotoje nuo dulkių ir vaikams nepasiekiamoje vietoje.

NAUDOJIMO INSTRUKCIJA DGECS 1830 Deltafox

Grandininis elektrinis pjūklas LT

Vertimas iš originalių EB atitikties deklaracija

Bendrasis aprašymas....160

Pristatomas komplektas.... 160

Veikimo aprašymas 160

Apžvalga 160

Techniniai duomenys....161

Saugos nurodymai.... 161

Paveikslèliai ant prietaiso....161

Instrukcijoje naudojami simboliai .... 162

Bendrieji saugos nurodymai naudojant elektrinius įrankius......162

Liekamoji rizika....166

Apsauginės funkcijos 167

Eksploatavimo pradžia....167

Pjovimo juostos ir pjovimo grandinės surinkimas....167

Pjūklo grandinės įtempimas......168

Grandinės stabdžio tikrinimas......169

Automatinės tepimo sistemos tikrinimas....170

Pjovimo metodai....170

Bendrai....170

Supjaustymas j dalis 171

Kapojimas 171

Medžių kirtimas....172

Techninė priežiūra ir valymas...... 173

Valymas....173

Techninės priežiūros intervalai ...... 174

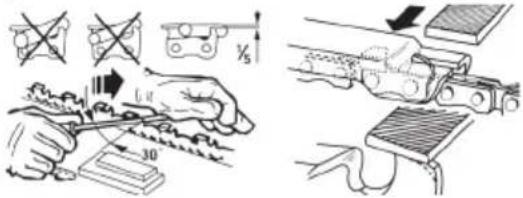

Pjūklo grandinės galandimas ...... 174

Grandinės įtempimo reguliavimas...175

Naujos pjūklo grandinės naudojimo pradžia 175

Geležtės techninė priežiūra...... 176

Laikymas 176

Utilizavimas / aplinkos apsauga ..... 176

Garantija....177

Klaidų paieška 178

Originalios EB atitikties deklaracijos vertimas......203

Trimatis vaizdas....206

Dėkojame, kad pirkote naują įrenginį. Apsisprendėte įsigyti aukštos kokybės prietaisą. Gamybos metu atlikta šio prietaiso kokybės kontrolė bei jo galutinis patikrinimas. Tai užtikrina Jūsų prietaiso nepriekaištingą veikimą.

Naudojimo instrukcija yra šios prietaiso dalis. Joje pateikiami svarbūs saugos, naudojimo ir šalinimo nurodymai. Prieš naudodami prietaisą susipažinkite su visais naudojimo ir saugos nurodymais. Naudokite prietaisą taip, kaip aprašyta ir tik nurodytiems naudojimo tikslams. Laikykite instrukciją saugioje vietoje ir perduodami prietaisą tretiesiems asmenims, perduokite jiems ir visus dokumentus.

Paskirtis

Elektrinis grandininis pjūklas skirtas tik medienai pjauti. Šio pjūklo negalima naudoti kitiems tikslams (pvz., mūrinėms sienoms, plastikui arba maisto produktams pjauti).

Prietaisas pritaikytas naudoti tik namų srityje. Šis prietaisas nepritaikytas profesionaliam nuolatiniam naudojimui.

Irankis skirtas naudoti suaugusiesiems.

Vyresni nei 16 metų jaunuoliai įrankį gali naudoti tik prižiūrimi.

LT

Prietaisą valdantis arba naudojantis asmuo yra atsakingas už nelaimingus at-sitikimus arba žmonėms ir jų nuosavybei padarytą žalą.

Gamintojas neatsako už žalą, atsiradusią dėl naudojimo ne pagal paskirtį arba netinkamo valdymo.

Bendrasis aprašymas

Paveikslėlius rasite puslapiuose nuo 2 iki 3.

Pristatomas komplektas

Prietaisą atsargiai išimkite iš pakuotės ir patikrinkite, ar yra visos toliau nurodytos dalys.

• Grandininis pjūklas
• Geležtė (kreiptuvas)
• Pjūklo grandinė
• Apsauginis geležtės déklas
• grandinês alyvos
• Eksploatavimo instrukcija
• Montažo priedai

Pakuotę utilizuokite pagal nurodymus.

Veikimo aprašymas

Grandininiame pjūkle kaip pavara yra elektros variklis. Aplinkui besisukanti pjovimo grandinė sukasi ant geležtės (kreipiamuoju bėgeliu).

Irenginyje įmontuotas greitaveikis grandinės stabdys. Automatinė tepimo sistema užtikrina nuolatinį grandinės tepimą. Siekiant apsaugoti naudotoja, grandininiame pjūkle yra įmontuoti įvairūs apsauginiai įtaisai.

Informacijos apie valdymo elementų veikimą rasite tolesniuose aprašymuose.

Apžvalga

1 Galiné rankena

2 Alyvos lygio langelis

3 Alyvos bakelio dangtelis 4 Grandinės stabdžio svirtis / priekinė rankos apsauga
5 Geležtė (kreiptuvas)
6 Pjūklo grandinė
7 Kreipiančioji žvaigždutė
8 Atraminiai nagai
9 Priekiné rankena
10 Elektros variklis
11 ljungimo / išjungimo jungiklis
12 ljungimo blokuotė
13 Grandinės sulaikymo varžtas
14 Grandinės krumpliaračio dangtelio tvirtinimo veržlė
15 Grandinės krumpliaračio dangtelis
16 Galinė rankos apsauga
17 Laido laikiklis
18 Maitinimo laidas
19 Apsauginis geležtės déklas

B 20 Grandinės įtempimo varžtas

21 Grandinės įtempimo kaištis
22 Tvirtinimo kaiščiai
23 Alyvos anga
24 Grandinės įtempimo kaiščio lizdas

25 Žvaigždutės gaubto iškyša
26 Korpuso jranta
27 Grandinės žvaigždutė

Techniniai duomenys

Grandinis elektrinis

pjūklas ...... DG-ECS 1830

Vardinė jėjimo įtampa. 220-240 V\~; 50 Hz

Galios poreikis....1800 W

Apsaugos klasė....回 II

Apsaugos rūšis....IPX0

Grandinės žingsnis ......3/8“ (9,53 mm)

Grandinès storis .... 1,27 mm

Grandinės krumpliaračio dantukai......6

Pjovimo ilgis .... max. 300 mm

Geležtės ilgis 355 mm

Garso galingumo lygis ( L_WA )

Išmatuota ..... 104,3 dB(A); K_WA=3,0 dB

Numatyta....107 dB(A)

Garso slègio lygis...91,5 dB(A); K_pA=3,0 dB

Vibracija a_n ...maks. 5,79 m/s ^2 ; K=1,5 m/s ^2

Triukšmo ir vibracijos reikšmės buvo apskaičiuotos remiantis atitikties deklaraci-joje nurodytais standartais ir nuostatomis.

Nurodyta vibracijos emisijos vertė buvo išmatuota pagal standartuose patvirtintus patikros metodus ir gali būti taikoma kitam panašiam elektriniam įrankiui.

Nurodyta vibracijos emisijos vertė gali būti taikoma pradiniam poveikiui įvertinti.

Ispėjimas:

naudojant elektrini jrankj tikroji

vibracijos emisijos vertė gali skirtis nuo nurodytosios, nes ji priklauso nuo elektrinio įrankio naudojimo būdo.

Būtina nustatyti saugos priemones naudotojui apsaugoti, kurios turi būti parinktos atsižvelgiant i po-

veikio įvertinimą esant tikrosioms naudojimo sąlygoms (vertinant reikia atsižvelgti į visus eksploatavimo ciklo etapus, pavyzdžiui, kiek laiko elektrinis įrankis buvo išjungtas, kiek jis buvo jjungtas, tačiau veikė be apkrovos).

Šis jrenginys skirtas naudoti jjungus i elektros tinklą, kurio pilnutinė varža Zmax prijungimo taške (namo įvade) neviršija 0,335 omo.

Naudotojas turi užtikrinti, kad jrenginys būtų jungiamas tik į šį reikalavimą atitinkantį elektros tinklą.

Prireikus, informacijos apie pilnutinę varzą gali suteikti vietos elektros energijos tiekimo bendrovė.

Saugos nurodymai

Šiame skyriuje pateikiami pagrindiniai saugos potvarkiai, kurių reikia laikytis dirbant su prietaisu.

Prieš naudodami elektrinį grandinini pjūklą gerai susipažinkite su visais valdymo elementais. Pasimokykite dirbti su elektrinių grandininių pjūklu (pjaustyti apvalią medieną ant pjovimo ožio) ir pa- prašykite patyrusio naudotojo arba specialisto paaiškinti jo funkcijas, veikimą, pjovimo techniką ir supa- žindinti su asmeninės apsaugos priemonėmis.

Paveikslèliai ant prietaiso

Dèmesio! Pavojus!

Perskaitykite įrankio naudojimo instrukciją ir jos laikykitės!

LT

Dévěkite asmeninės apsaugos priemones. Dévěkite apsauginius akinius arba veido bei klausos apsaugos priemones, apsauginį šalmą, atsparius įpjovimams darbo drabužius, atsparias įpjovimams pirštines ir atsparius įpjovimams apsauginius aulinius batus neslidžiu padu.

Dėmesio! Atatürką - Darbo metu atkreipkite dėmesį į mašinos ata-tranka

Visada valdykite grandinini pjūklą abiem rankomis

Saugokite mašiną nuo lietaus. Prietaisas turi būti sausas, drėgno- je aplinkoje jo naudoti negalima

Dèmesio! Pažeidus arba perpjovus maitinimo laidą, nedelsdami iš elektros lizdo ištraukite tinklo kištuką.

Garso galios lygio

Geležtės ilgis

Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis.

Apsaugos klasė II (dviguba izolia-cija)

Piktogramos po žvaigždutės gaubtu:

Atkreipkite dėmesį į pjovimo grandinės sukimosi kryptį. Dėmesio! Perskaitykite naudojimo instrukciją.

Piktogramos ant alyvos bakelio dangtelio: Tepkite pjovimo grandinę alyva.

Instrukcijoje naudojami simboliai

Pavojaus ženklas su duomenimis, kaip išvengti žalos žmonėms ir materialiniam turtui.

Privalomasis ženklas (vietoje ženklo su šauktuku pateiktas reikalavimas) su duomenimis, kaip išvengti žalos materialiniam turtui.

Informacinis ženklas, kuriame pateikiama informacijos, kaip geriau naudoti prietaisą.

Bendrieji saugos nurodymai naudojant elektrinius įrankius

Dėmesio! Perskaitykite visus saugos nurodymus ir instrukcijas. Jei nepaisysite tam tikrų saugos nurodymų ir instrukcijų, galite patirti elektros šoką, gali kilti gaisras ir (arba) sunkiai susižalosite.

Saugokite visus saugos nurodymus ir instrukcijas, kad galėtumėte pasinaudoti ir vėliau.

Saugos nurodymuose naudojama sąvoka „Elektrinis įrankis” apibūdinami prie elektros tinklo jungiami elektriniai įrankiai (su maitinimo laidu) ir elektriniai įrankiai su akumuliatoriais (be elektros laido).

1) SAUGA DARBO VIETOJE

a) Jūsų darbo vieta turi būti švari ir tinkamai apšviesta. Netvarkingoje arba neapšviestoje darbo vietoje gali įvykti nelaimingų atsitikimų.
b) Elektrinių įrankių nenaudokite

potencialiai sprogioje aplinkoje, kurioje laikomi degūs skysčiai, kaupiasi dujos arba dulkės. Elekt-riniai įrankiai kibirkščiuoja, todėl gali užsidegti dulkės arba garai.

c) Naudodami elektrinius įrankius neleiskite būti arti vaikams ir kitiems asmenims. Jei Jūsų dėmesys nu-kryps, galite nebesuvaldyti prietaiso.
2) ELEKTROS SAUGA
a) Elektrinio įrankio prijungimo kištukas turi tikti kištukiniam lizdui. Draudžiama keisti kištuko konstrukcija. Ižemintiems elektriniams įrankiams nenaudokite kištukų su adapteriais Nepakeistos konstrukcijos kištukai ir tinkami kištukiniai lizdai sumažina elektros šoko riziką.
b) Stenkitės kūno dalimis nelies- ti įžemintų paviršių, pavyzdžiui, vamzdžių. šildymo sistemų, viryklių ir šaldytuvų. Kyla didelė elektros šoko rizika, jei Jūsų kūnas yra įžemintas.
c) Elektrinių įrankių nepalikite lyjant lietui ir drėgmėje. Į elektrinį prietaisą prasiskverbusi drėgmę didina elektros šoko rizika.
d) Elektrinio įrankio niekada neneškite paėmę už kabelio, nekabinkite ant kabelio ir paėmę už jo netraukite iš kištukinio lizdo. Laikykite kabelį atokiai nuo karščio šaltinio, alyvos, aštrių kraštų ir judančių prietaiso dalių. Pažeisti arba susivynioję kabeliai didina elektros šoko rizika.
e) Kai su elektriniu grandininiu pjūklu dirbate lauke, naudokite tik darbui lauke skirtus ilginamuosius laidus. Naudojant darbui lauke tinkamą ilginamąjį laidą sumažėja elektros smūgio pavojus.

f) Jei elektrinį įrankį neišvengiamai privalote naudoti drėgnoje aplinkoje, junkite prie RCD (Residual Current Device). Naudojant RCD (Residual Current Device) sumažėja elektros šoko rizika. Naudokite pažaidos srove valdomą jungtuvą, suveikiantį esant 30 mA arba mažesnei srovei.
3) ASMENŲ SAUGA
a) Būkite atidūs, stebėkite, ką darote ir su elektriniu įrankiu dirbkite sumaniai. Nedirbkite su elektriniais įrankiais, jei esate pavargę arba vartojate narkotikus, alkoholį ar medikamentus. Dėl vieno neatsargaus poelgio naudojant elektrinį įrankį gali-ma sunkiai susižaloti.
b) Naudokite asmenines apsaugos priemones ir visada užsidėkite apsauginius akinius. Priklausomai nuo elektrinio įrankio modelio ir naudojimo būdo naudojamos asmeninės apsaugos priemonės, pavyzdžiui, respiratorius, apsauginiai batai neslidžiu padu, apsauginis šalmas ar klausos organų apsauga sumažina riziką susižaloti.
c) Stebėkite, kad įrankis netikėtai nejsijungtų savaime. Įsitikinkite, kad elektrinis įrankis išjungtas ir tik tada junkite prie elektros srovės tiekimo tinklo ir (arba) akumuliatoriaus, dėkite į dėklą ar neškite. Jei nešdami elektrinį įrankį pirštą laikote ant jungiklio arba įjungtą prietaisą jungiate prie elektros srovės tiekimo tinklo, gali įvykti nelaimingas atsitikimas.
d) Prieš ijungdami elektrini įrankį nuimkite nustatymo įrankius arba veržliaraktį. Ant besisukančios prietaiso dalies likęs įrankis arba veržliaraktis gali sužaloti.

LT

e) Stenkitės išlaikyti normalią kūno padėtį. Stovėkite ant stabilaus pagrindo ir bet kurioje situacijoje išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite tinkamai kontroliuoti netikėtose situacijose.

f) Devėkite tinkamus drabužius. Nedėvėkite plačių drabužių ar papuošalų. Plaukais, drabužiais ir pirštinemis nelieskite besisukančių dalių. Besisukančios dalys gali sugriebti laisvus drabužius, papuošalus arba ilgus plaukus.

g) Jei galite įmontuoti dulkių siurbimo ir ištraukimo prietaisus, įsitikinkite, kad jie prijungti ir tinkamai naudojami. Naudojant dulkių siurbimo prietaisą sumažinama dulkių keliama grėsmė.

4) SAUGUS ELGESYS SU ELEKTRINIAIS IRANKIAIS IR JU NAUDOJIMAS

a) Prietaiso apkrova negali būti per didelė. Naudokite numatytam darbui skirtą elektrini įrankį. Tinkamu elektriniu įrankiu geriau ir saugiau dirbti nurodytame galios diapazone.

b) Nenaudokite elektrinio įrankio, kurio jungiklis yra sugedęs. Jei elektrinio įrankio nepavyksta jjungti arba išjungti, jis kelia pavojų, todėl būtina jį suremontuoti.

c) Ištraukite kištuką iš kištukinio lizdo ir (arba) išimkite akumuliatorių ir tik tada keiskite prietaiso nuostatus, priedus arba prietaisą padėkite. Šios atsargumo priemonės padeda išvengti netyčinio elektrinio įrankio paleidimo.

d) Nenaudoamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje. Asmenims, nemokantiems naudoti prietaiso arba neperskai-

čiusiems šios instrukcijos, nelei-skite naudoti prietaiso. Elektriniai įrankiai kelia pavojų, jei juos naudoja nepatyrę asmenys.

e) Rūpeestingai prižiūrėkite elektri- nį įrankį. Patikrinkite, ar judan- čios dalys tinkamai veikia, ar jos neužstringa, ar nesulūžo ir nėra pažeistos, nes tai turi neigiamos įtakos elektrinio įrankio veikimui. Prieš pradėdami naudoti prietaisą suremontuokite pažeistas dalis. Daug nelaimingų atsitikimų įvyksta, jei netinkamai atliekami elektrinių įrankių techninės priežiūros darbai.

f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrimi pjovimo įrankiai su pagaląstomis pjovimo briaunomis rečiau užstringa ir juos daug lengviau valdyti.

g) Elektrini įranki, priedus, naudoja-muosius įrankius ir kt. naudokite pagal šią instrukcija. Atkreipkite dėmesį į darbo sąlygas ir atliekamą darbą. Elektrinius įrankius naudojant kitiems tikslams nei numatyta, gali susidaryti pavojingų situacijų.

5) TECHNINĖ PRIEŽIŪRA

a) Savo elektrini įrankį patikėkite remontuoti tik kvalifikuotam personalui, kuris naudoja originalias atsargines dalis. Taip užtikrina, kad prietaisas ir toliau bus eksploatuoja-mas saugiai.

6) GRANDININIŲ PJŪKLŲ SAUGOS NURODYMAI:

a) Laikykite visas kūno dalis atokiai nuo pjūklo grandinės, kai grandini-nis pjūklas veikia. Prieš paleisdami pjūklą įsitikinkite, kad pjūklo gran-

dinė prie nieko nesiliečia. Dirbant grandininiu pjūklu dėl akimirksnio ne-atidumo pjūklo grandinė gali užkabinti drabužius arba kūno dalis.

b) Visada laikykite grandinini pjūklą dešiniaja ranka už galinės rankenos, o kairiaja ranka – už priekinės.

Grandininio pjūklo laikymas atvirkščiai padidins susižeidimo rizika, todėl draudžiama tai daryti.

c) Dévékite apsauginius akinius ir klausos apsaugą. Rekomenduojame ir kitas apsaugines galvos, rankų, kojų ir pėdų priemones.

Tinkami apsauginiai drabužiai mažina sužeidimo pavojų dėl skriejančių drožlių ir atsitiktinio prisilietimo prie pjūklo grandinės.

d) Nedirbkite grandininiu pjūklu įlipę į medį. Dirbant grandininiu pjūklu įlipus į medį gresia pavojus susižeisti.

e) Visada įsitikinkite, kad stovite tvirtai ir naudokite grandinini pjūklą tik tada, kai stovite ant tvirto, saugaus ir lygaus pagrindo. Dėl slidaus paviršiaus ar nestabilaus pagrindo, pavyzdžiui, ant kopėčių, galite netekti pusiausvyros ir nebesuvaldyti grandininio pjūklo.

f) Pjaudami įtemptą šaką, turėkite omenyje, kad ji gali spyruokliuoti.

Kai įtampa medienos plauše atsi- laisvina, įtempta šaka gali pataikyti į naudotoją ir / arba išplėšti grandininiį pjūklą iš rankų.

g) Būkite itin atsargūs pjaudami atžalyną ir jaunus medelius. Plona medžiaga gali įstrigti pjūklo grandi-nėje ir Jums smogti arba išmušti iš pusiausvyros.

h) Neškite grandinini pjūklą už priekinės rankenos ir išjungtą, o pjūklo grandinę nukreiptą nuo savo kūno. Grandinini pjūklą transportuojant arba laikant visada užmauti apsau-

ginj déklą. Atsargus elgesys su grandininiu pjūklu padės išvengti netikėto prisilietimo prie besisukančios pjūklo grandinės.

i) Laikykitės tepimo, grandinės įtempimo ir priedų keitimo nurodymų. Netinkamai įtempta ar sutepta grandinė gali arba nutrūkti, arba padidinti atatrankos riziką.

k) Prietaiso rankenos turi būti sausos, švarios, netepaluotos ir nerie-baluotos. Riebaluotos ir tepaluotos rankenos yra slidžios, todėl galite nesuvaldyti pjūklo.

l) Elektrini įrankį laikykite tik už izoliuotų suimamųjų paviršių, nes pjovimo grandinė gali užkliudyti paslėptus elektros laidus arba paties įrankio maitinimo laidą. Pjovimo grandinei prisilietus prie laido, kuriame yra įtampa, įtampa gali būti persiduoti metalinėms įrankio dalims ir sukelti elektros smūgį.

m) Pjaukite tik medieną. Nenaudokite grandininio pjūklo darbams, kuriems jis nėra skirtas. Pavyzdžiui: nenaudokite grandininio pjūklo plastikui, mūrui ar kitokioms, ne medinėms statybinėms medžiagoms pjauti. Naudojant grandinini pjūklą ne pagal paskirtį, gali susidaryti pavojingos situacijos.

n) Jeigu šio elektrinio įrankio laidas pažeidžiamas, jį, kad nekeltų pavojaus, reikia pakeisti specialiu jungiamuoju laidu, kurį galima gauti klientų aptarnavimo skyriuje.

o) Naudokite tik leidžiamus naudoti H07RN-F tipo maitinimo laidus, skirtus naudoti lauke. Maitinimo laido gyslų skerspjūvis turi būti ne mažesnis nei 2,5 mm². Prieš naudodami įrankį visada nuo ritės nuvyniokite visą laidą. Patikrinkite, ar maitinimo laidas nepažeistas.

LT

7) APSAUGOS NUO ATATRANKOS PRIEMONÉS

Dèmesio atatranka! Darbo metu atkreipkite dèmesj i prietaiso atatranką. Gresia pavojus susižeisti. Atsargumas ir teisinga pjovimo technika padès išvengti atatrankos.

Atatranka gali atsirasti, kai kreiptuvo viršūnė prisiliečia prie kokio nors objekto, arba mediena linksta ir pjūklo grandinė įstringa pjūvio vietoje.

Kreiptuvo viršūnei prisilietus prie kokio nors objekto, kreiptuvas gali netikėtai atšokti ir imti judėti aukštyn bei link naudotojo.

Jei suspaudžiama pjūklo grandinė, esanti kreiptuvo viršutinėje dalyje, kreiptuvas gali imti greitai judėti link į naudotojo. Dėl šių reakcijų pjūklas gali tapti ne-kontroliuojamas ir Jus sunkiai sužeisti. Nepasikliaukite vien tik grandininiame pjūkle sumontuotais apsauginiais įtaisais. Naudodamiesi grandininiu pjūklu imkitės visų atsargumo priemonių, kad išvengtumėte nelaimingų atsitikimų ir nesusižeistumėte.

Atatranka - tai netinkamo arba klaidingo elektrinio įrankio naudojimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų atsargumo priemonių:

a) Tvirtai laikykite pjūklą abejomis rankomis, nykščiai ir pirštai turi tvirtai apimti grandininio pjūklo rankenas. Stovėkite taip ir laikykite rankas tokioje padėtyje, kad galėtumėte atlaikyti atatrankos jėgas. Jei naudotojas imasi atitinkamų priemonių, atatrankos jėgas jis gali kontroliuoti. Niekada nepaleiskite grandininio pjūklo iš rankų.

b) Venkite nenatūralios kūno padėties ir nepjaukite aukščiau savo pečių

juostos. Taip išvengsite netikėto prisilietimo prie kreiptuvo viršūnės ir geriau suvaldysite grandinini pjūkla netikėtose situacijose.

c) Visada naudokite tiktai gamintojo nurodytus atsarginius kreiptuvus ir pjūklo grandines. Dėl netinkamo kreiptuvo ir netinkamos pjūklo grandinės gali nutrūkti grandinė ir / arba atsirasti atatranka.
d) Laikykitės gamintojo nuorodu dėl pjūklo grandinės galandimo ir techninės priežiūros. Per trumpi gylio ribotuvai padidina atatrankos riziką.

Liekamoji rizika

Net jei šis elektrinis įrankis naudojamas pagal nurodymus visada galima tikėtis liekamosios rizikos. Dėl šio elektrinio įrankio modelio ir konstrukcijos gali kilti toliau nurodyti pavojai:

a) pavojus jsipjauti;
b) pavojus pažeisti klausos organus, jei nenaudojama klausos organų apsauga;
c) kyla pavojus sveikatai dėl rankos ir plaštakos siūbuojamųjų judesių, jei prietaisas naudojamas ilgai arba naudojamas netinkamai ir neatliekami techninės priežiūros darbai.

Įspėjimas! Naudojant šį elektrinį įrankį susidaro elektromagnetinis laukas. Tam tikromis aplinkybė-mis šis laukas gali turėti neigiamos įtakos aktyviems arba pasyviems medicininiams implantams. Kad būtų galima sumažinti sudėtingų arba mirtinų sužalojimų pavojų, asmenims, turintiems medicininius implantus, prieš pradedant naudoti prietaisą rekomenduojame pasi-tarti su savo gydytoju arba medicininių implantų gamintoju.

Apsauginės funkcijos

1 Galinė rankena su rankos apsauga

saugo ranką nuo šakų ir šakelių bei nuo nušokančios grandinės.

4 Grandinės stabdžio svirtis / rankos apsauga

Apsauginis įtaisas, kuris at nkos metu nedelsiant sustabdo pjūklo grandinę; svirtį galima paleisti rankiniu būdu; apsaugo naudotojo kairiają ranką, jei ji nuslysta nuo priekinės rankenos.

6 Pjūklo grandinė su nežymia atatranka

kartu su specialiai sukurtais apsauginiais įtaisais padės Jums sulaikyti atatranką.

8 Atraminiai nagai

padidina stabilumą atliekant vertikalius pjūvius ir palengvina pjovimą.

10 Elektros variklis

saugos sumetimais yra dvigu izoliuotas.

11 Ijungimo / išjungimo jungiklis

su skubiu grandinės stabdymu

Atleidus jjungimo / išjungimo jungiklj prietaisas išsijungia nedelsiant.

12 ljungimo blokuotė

Prieš jjungiant prietaisą reikia atleisti jjungimo blokuotę.

13 Grandinės sulaikymo varžtas

sumažina pavojų susižeisti, kai grandinė nutrūksta arba nušoka.

Eksploatavimo pradžia

Darbo su pjovimo grandine metu visada dévékite apsaugines pirštines ir naudokite tik originalias dalis.

Prieš atlikdami bet kokius pjūklo techninės priežiūros darbus iš-traukite iš lizdo kištuką. Gresia pavojus susižeisti!

Prieš pradėdami eksploatuoti grandinini elektrini pjūkla, turite sumontuoti geležte, grandinę ir grandinės krumpliaracio dangtelj, sureguliuoti grandinę, jpilti grandinės alyvos ir patikrinti automatinę tepimo sistemą bei grandinės stabdžio veikimą.

Atsargiai! Pjūklas gali tepti

Atkreipkite dėmesį, kad po naudojimo pjūklas išskiria alyvą arba ji gali iš jo ištekėti, jei jį laikysite paverstą šonu arba į priekį. Tai normalus reiškinys, kurį sukelia būtina ventiliacijos anga ant viršutinio bakelio krašto ir tai nėra priežastis reikšti pretenzijas. Kadangi kiekvienas pjūklas kontroliuojamas gamybos metu ir tikrinamas su alyva, net ir ištuštinus bakelį jame gali likti nežymus jos likutis, kuris trans-pairtuojant korpusą šiek tiek sutepa alyva. Nuvalykite korpusą šluoste.

Pjovimo juostos ir pjovimo grandinės surinkimas

1. Padėkite pjūklą ant lygaus paviršiaus.

2. Atsukite tvirtinimo veržles (A 14) ir nuimkite žvaigždutės gaubtą (A 15).

3. Sukite grandinės įtempimo varžtą (20) prieš laikrodžio rodyklę, kol grandinės įtempimo kaištis (21) pjūklo kryptimi atsidurs gale.

4. Ištieskite pjūklo grandinę (6) kilpos forma, kad pjovimo kraštai būtų išdėstyti pagal laikrodžio rodyklę.

LT

1. Grandinę użdėkite ant pjovimo juostos (5), i pjovimo juostos griovelį. Iš atliekamų grandinės elementų pjovimo juostos (5) lizdų (24) pusėje suformuokite kilpą.

2. Idėtą grandinę ranka su pirštine užspauskite ant pjovimo juostos. Dabar grandinę uždėkite ant grandinės žvaigždutės (27).

3. Geležte (5) ir pjūklo grandinę (6) uždėkite ant kreipiamojo bėgelio varžto (22). Jei noselė (21) deši- nėje po varžtu (22) yra apatinėje apvalioje geležtės išpjovoje (24), geležtė jdėta tinkamai. Normalu, jei pjūklo grandinė (6) kabo.

4. Uždėkite grandinės krumpliara-čio dangtelį (17). Tam pirmiausia gaubto noselę įkiškite į tam skirtą įrenginio įrantą (26).

5. Tvirtinimo veržlémis (14) prisukite gaubtą. Grandinė negali nuslysti nuo geležtės. Veržlę tik šiek tiek priveržkite ranka, nes pjūklo grandinę dar reikės įtempti.

Pjūklo grandinės įtempimas

Gerai įtempę grandinę pasieksite gera pjovimo rezultatą ir padidinsite įrenginio ilgaamžiškumą.

Netinkamai įtempta grandinė gali nutrūkti arba nušokti. Kyla pavojus susižaloti. Kiekvieną kartą prieš paleisdami grandininį elektrinį pjūklą ir po 1 valandos pjovimo patikrinkite grandinės įtempį.

Grandinė yra tinkamai įtempta, jei ji nekaba apatinėje geležtės pusėje ir ją

galima iki galo apsukti pirštine apmauta ranka. Traukiant pjūklo grandinę 9 N (apie 1 kg) tempimo jėga atstumas tarp pjūklo grandinės ir geležtės neturi būti didesnis nei 2 mm.

D 1. Ísitikinkite, kad grandinės stabdys yra atlaisvintas, t.y. grandinės stabdžio svirtis (4) yra nuspausta priekinės rankenos link.

1. Atsukite tvirtinimo veržles (14).

2. Kad įtemptumėte pjūklą, pasu-kite grandinės įtempimo varžtą (20) pagal laikrodžio rodyklę.

Kad įtempimas sumažėtų, pasu-kite grandinės įtempimo varžtą (20) prieš laikrodžio rodyklę.

1. Gerai priveržkite tvirtinimo veržles (14).

Naujos pjūklo grandinės įtempimą reikia reguliuoti po ne daugiau kaip 5 pjovimų.

Grandinês sutepimas

i Geležtė ir grandinė visada turi būti suteptos alyva. Jei naudosite grandininį elektrinį pjūklą nepakankamai suteptą alyva, pjūklo grandinės pjovimo pajėgumas mažės, o ilga-amžiškumas trumpės, nes grandinė greičiau atšips. Kad yra per mažai alyvos, matysite iš dūmų susidary-mo ir pakitusios geležtės spalvos.

Grandininiame pjūkle yra automatinė tepimo sistema. Kai tik pradeda veikti variklis, alyva teka geležtės link.

E Grandinės alyvos įpylimas:

- Nuolat patikrinkite alyvos lygio stebė-

jimo langelj (2) ir jpilkite alyvos, kai langelyje ji pasieks apatinę żymą. Alyvos bakelyje telpa apie.270 ml alyvos;

• Naudokite ekologišką alyvą, kurios sudėtyje yra trintį ir dėvėjimąsi mažinančių priedų. Ją galite užsisakyti mūsų techninės priežiūros centre;

• Jei neturite „Deltafox“ biologinės alyvos, naudokite nedaug lipnumo priedų turinčią grandinių tepimo alyvą.

• Atsukite alyvos bakelio dangtelj (3) ir įpilkite grandinės alyvą i bakelj.

• Jei reikia, nuvalykite išlaistytą alyvą ir uždarykite dangtelį (3).

Grandininio pjūklo valdymas

ljunkite grandinini pjūklą tik tada, kai yra tinkamai sumontuoti geležte, pjūklo grandinė ir grandinės krumpliaračio dangtelis. Įsitikinkite, kad maitinimo įtampa atitinka nurodytają techninių duomenų lentelėje. Paleisdami prietaisą įsitikinkite, kad stovite tvirtai. Prieš paleisdami prietaisą įsitikinkite, kad grandininis elektrinis pjūklas neliečia jokių daiktų.

ljungimas

Prieš paleisdami įrankį patikrinkite, ar bakelyje yra pakankamai grandinių alyvos ir prireikus papildomai jos įpilkite (žr. skyrių „Eksploatavimo pradžia“).

1. Atlaisvinkite grandinės stabdį, stabdžio svirtį (4) nustumdami priekinės rankenos link.

2. Ilginamojo laido gale padarykite

kilpą ir užkabinkite ją ant laido laikiklio (19) ant galinės rankenos.

1. Prijunkite prietaisą prie elektros tinklo.

1. Tvirtai laikykite grandininį elektrinį pjūklą abiem rankomis, dešiniąja ranka už galinės ran- kenos, o kairiaja – už priekinės. Nykščiai ir pirštai turi tvirtai apglėbti rankenas.

2. Kad jjungtumėte prietaisą, paspauskite dešiniuoju nykščiu jjungimo blokuotę (12) ir tada paspauskite jjungimo / išjun- gimo jungiklj (11). Prietaisas veikia didžiausiuoju greičiu. Vėl atleiskite jjungimo blokuotę.

3. Prietaisas išsijungs, kai tik vėl atleisite jjungimo / išjungimo jungikli. Nuolatinio veikimo jjungimas nejmanomas.

Grandinės stabdžio tikrinimas

Pjūklo grandinė nesisuka, kai grandinės stabdys yra užsifiksa- vęs.

1. Atlaisvinkite grandinės stabdį, stabdžio svirtį/priekinę rankų apsaugą (2) nustumdami rankenos link.

2. Padėkite grandinini elektrini pjūklą ant tvirto ir lygaus paviršiaus. Jis neturi liestis prie jokių daiktų.

3. Prijunkite prietaisą prie elektros tinklo.

4. Tvirtai laikykite grandinini elektrini pjūklą abiem rankomis, dešiniąja ranka už galinės ran- kenos, o kairiąja – už priekinės.

LT

Nykščiai ir pirštai turi tvirtai apimti rankenas (žr. G).

1. Ijunkite grandininį elektrinį pjūkla (žr. „ljungimas“).
2. Paspauskite kairiaja ranka grandinės stabdžio svirtį (4), kai variklis veikia. Grandinė turi tučtuojau sustoti.
3. Jei grandinės stabdys neveikia tinkamai, atleiskite jjungimo / išjungimo jungiklj ir atlaisvinkite grandinės stabdj.

Jei grandinės stabdys neveikia tinkamai, grandinini elektrini pjūklą naudoti draudžiama. Gresia pavojus susižeisti dėl besisukančios pjūklo grandinės. Paveskite mūsų klientų aptarnavimo skyriui sutaisyti Jūsų grandinini elektrini pjūklą.

Automatinės tepimo sistemos tikrinimas

Prieš darbo pradžią patikrinkite alyvos lygj ir automatinę tepimo sistemą.

- Ijunkite grandinini pjūklą ir laikykite jì virš šviesaus pagrindo. Pjūklas neturi liesti žemės.

Jei matoma alyvos žymė, grandininis pjūklas veikia nepriekaištingai.

Šaltu oru alyva gali sutirštėti.

Jei nesimato jokios alyvos žymės, išvalykite alyvos srauto kanalą arba paveskite mūsų klientų ap- tarnavimo skyriui sutaisyti Jūsų grandinini elektrini pjūklą

Pjovimo metodai

Bendrai

Pjaudami medžius laikykitės ap- saugos nuo triukšmo ir vietinių taisyklių. Vietinėmis taisyklėmis gali būti nustatytas privalomas kvalifikacinis egzaminas. Pasiteiraukite girininki- jos administracijoje.

• Maitinimo laidą ištieskite taip, kad pjaunant jo negalėtų užkabinti šakos ar pan.
• Kiekvieno pjūvio metu tvirtai jremkite atraminius nagus ir tada pradėkite pjauti.
• Visada geriau valdysite situaciją, jei pjausite apatine geležtės puse (su tempiančia grandine), o ne su viršutine geležtės puse (su stumiančia grandine).
• Perpjovimo metu arba po to pjūklo grandinė neturi liestis nei su žeme, nei su kitu objektu.
• Įsitikinkite, kad pjūklo grandinė nejs-trigo pjūvio vietoje. Medžio kamienas neturi lūžti ar suskilti.
• Taip pat laikykitės apsaugos nuo ata-trankos priemonių (žr. saugos nurody-mus).
• Pjaudami šlaituose visada stové-kite aukščiau medžio kamieno. Kad medžio perpjovimo momentu visiškai kontroliuotumėte situaciją, baigdami pjauti sumažinkite pjūklo prispaudimo jęgą, tačiau ir toliau elektrinį grandini-nį pjūklą tvirtai laikykite už rankenų. Stebėkite, kad pjovimo grandinė nesi-liestų prie žemės. Baigę pjauti palau-kite, kol elektrinis grandininis pjūklas visiškai sustos, ir tik tada patraukite jį iš pjovimo vietos. Eidami nuo medžio prie medžio, kiekvieną kartą išjunkite elektrinio grandininio pjūklo variklj.

Jei pjūklo grandinė įstrigo, ne- mėginkite grandininio elektrinio pjūklo ištraukti per prievartą. Gresia pavojus susižeisti. Iš- junkite variklį ir naudokite svirtį arba pleištą, kad atlaisvintumėte grandinini elektrini pjūklą.

Supjaustymas i dalis

Supjaustymas į dalis - tai nukirstų medžių kamienų pjovimas į mažesnes dalis. Supjaustymas į dalis - tai nukirstų medžių kamienų pjovimas į mažesnes dalis. Turite stovėti tvirtai ir ant abiejų pėdų tolygiai paskirstyti savo kūno svorį. Jei įmanoma, kamienas turi būti paremtas po juo esančiomis šakomis, basliais arba pleištais.

• Isitikinkite, kad pjaunant pjūklo grandinė nesiliečia prie žemės.
• Ísitikinkite, kad stovite tvirtai ir, jei esate nuokalnėje - virš kamieno.

1. Kamienas guli ant žemės:

Iš viršaus visiškai perpjaukite kamieną ir baigiant pjūvį atkreip-kite dėmesį, kad nepaliestumėte žemės. Jei yra galimybė pasukti kamieną, įpjaukite 2/3 kamieno skersmens. Tada pasukite kamieną ir iš viršaus visiškai per-pjaukite likusią kamieno dalį.

Pirma iš apačios j viršų (viršutine geležtės puse) jpjaukite 1/3 kamieno skersmens, kad išvengtumėte skilimo. Tada iš viršaus j apačią (apatine geležtės puse) pjaukite iki pirmo pjūvio, kad išvengtumėte jstrigimo.

3. Kamienas paremtas abiem galais:

Iš pradžių iš viršaus į apačią (apatine geležtės puse) įpjaukite

1/3 kamieno skersmens. Tada iš apačios j viršų (viršutine geležtės puse) pjaukite tol, kol pjūviai susitiks.

4. Pjovimas ant pjovimo ožio:

Tvirtai laikykite grandinini elektri-nj pjūklą abiem rankomis ir pjau-dami mašiną nukreipkite nuo kūno. Kai perpjaunate kamieną, tada nukreipkite mašiną dešinią- ja puse nuo kūno (1). Laikykite kairiają ranką, kiek įmanoma tiesiau (2). Atkreipkite dėmesį i nukrentanti kamieną. Atsistokite taip, kad atskirtas kamienas nekeltų pavojaus. Atkreipkite dėmesį i savo pėdas. Krisdamas atskirtas kamienas gali sužeisti. Laikykite pusiausvyrą (3).

Kapojimas

Kapojimas - tai šakų ir šakelių pašalini- mas nuo nukirsto medžio.

Daug nelaimingų atsitikimų įvyksta kapojant. Niekada nepjaukite šakų, kai stovite ant medžio kamieno. Atkreipkite dėmesį į atatrankos sri-tį, jei šakos yra įtemptos.

• Atramines šakas pašalinkite tik po supjaustymo i dalis.
• Įtemptas šakas reikia pjauti iš apačios į viršų, kad būtų išvengta grandininio pjūklo įstrigimo.
• Pjaunant storesnes šakas taikykite tą patį metodą kaip ir supjaustant į dalis.
• Dirbkite kairėje pusėje nuo kamieno ir kiek įmanoma arčiau prie grandininio elektrinio pjūklo. Jei įmanoma, pjūklo svoris turi būti ant kamieno.
• Keiskite padėtį, kad nupjautumėte šakas už kamieno.

LT

• Išsikerojusios šakos atskirai supjaustomos į dalis.
• Kapodami didesnes, į apačią nukreiptas šakas, pradžiai palikite tas, kurios paremia medj. Smulkesnes šakas, kaip nurodyta N paveikslėlyje, atskirkite vienu pjūviu.

Medžių kirtimas

Reikalinga didžiulė patirtis, kad būtų galima kirsti medžius. Medžius kirskite tik tada, jei galite užtikrintai valdyti grandinini elektrini pjūklą. Jokiu būdu ne- naudokite grandininio elektrinio pjūklo, jei nesijaučiate užtikrintai.

• Isitikinkite, kad šalia darbinės zonos nėra žmonių arba gyvūnų. Apsauginis atstumas tarp kertamo medžio ir kitos darbo vietos turi būti 2 ½ medžių ilgio.
• Atkreipkite dėmesį į virtimo kryptį: Naudotojas šalia nukirsto medžio turi galėti saugiai judėti, kad galėtų medį lengvai supjaustyti į dalis ir nukapoti šakas. Reikia vengti, kad kertamas medis užstrigtų kitame medyje. Laikykitės natūralios virtimo krypties, priklausančios nuo medžio pasvirimo ir kreivumo, vėjo krypties bei šakų kiekio.
• Nuokalněje stověkite virš kertamo medžio.
• Mažesnius medžius, kurių skersmuo yra nuo 15 iki 18 cm, galite nupjauti įprastai vienu pjūviu.
• Medžius, kurių skersmuo yra didesnis, reikia atlikti kryptinius įpjovimus ir vertimo įpjovimą (žr. žemiau).
• Jei vienu metu keli ar daugiau asmenų pjausto ar kerta medžius, mažiausias

atstumas tarp šių asmenų turi būti du kartus didesnis už kertamo medžio aukštį. Kertant medžius reikia saugoti, kad nebūtų pavojaus kitiems asmenims, nebūtų užkliudyti elektros laidai ir padaryta materialinė žala. Jei medis kliudytų elektros laidus, apie tai reikia nedelsiant informuoti energijos tiekimo įmonę.

- Nuo medžio reikia pašalinti nešvaru-mus, akmenis, atsilaisvinusią žievę, vinis, gnybtus ir vielą.

Nekirskite jokio medžio, kai pučia stiprus arba besikeičiančios krypties vėjas, kai gresia nuosavybės sugadinimo pavojus arba kai medis gali kliudyti laidus.

Baigę pjauti, iškart nusiimkite klausos apsaugą, kad galėtumėte girdėti garsus ir įspėjamuosius signalus.

1. Kapojimas:

Pašalinkite į apačią nusvirusias šakas, pjūvį darydami virš šakos. Nekapokite aukščiau savo pečių juostos.

2. Atsitraukimo sritis:

Aplink medį pašalinkite krūmus, kad būtų užtikrintas lengvas atsitraukimas. Atsitraukimo sritis (1) turi būti 45° kampu į priešingą pusę nuo planuojamos virtimo krypties (2).

3. Kryptinės įpjovos pjovimas (A):

Pjaukite kryptinę jpjovą ta kryptimi, kuria turi virsti medis. Pradėkite apatiniu horizontaliu jpjovimu. Ipjovimo gylis turi būti apie 1/3 kamieno skers- mens. Taip bus išvengta pjūklo

grandinės ar kreiptuvo įstrigimo, pradedant antrą kryptinę įpjovą. Dabar iš viršaus atlikite įstrižą įpjovą, kurios kampas yra apie 45°, kuri tiksliai susitinka su apatine įpjova.

Niekada neikite prieš medj, kuriame padaryta kryptinė jpjova.

4. Vertimo jpjova (B):

Atlikite vertimo įpjovą iš kitos kamieno pusės, stovėdami kai-reje pusėje nuo medžio kamieno ir pjaudami tempiančia pjūklo grandine. Vertimo įpjova turi būti daroma horizontaliai mažiausiai 5 cm virš horizontalios kryptinės įpjovos. Ji turi būti tokio gylio, kad atstumas link kryptinės įpjovos būtų mažiausiai 1/10 kamieno skersmens. Neperpjauta kamieno dalis vadinama užtūra (vertimo linija). Užtūra apsaugо, kad medis nesisuktų ir nenuvirstų neteisinga kryptimi. Neperpjaukite užtūros.

Įstumkite vertimo pleištą arba laužtuvą i įpjovą, vos tik pjūvis bus pakankamo gylio, kad pjūklo juosta nejstrigtų. Prieš atliekant vertimo pjūvj, medis turi pradėti virsti. Jei matosi, kad medis virs ne ta kryptimi, kuria norima, arba atsities, o pjūklo grandinė yra užstrigusi, nustokite atlikti vertimo pjūvj ir, kad atvertumėte pjūvio vietą bei pakoreguotu-mėte medžio vertimo kryptį, naudokite medinius, plastikinius arba aliuminio pleištus.

1. Jei kamieno skersmuo yra didesnis nei geležtės ilgis, pada-rykite dvi jpjovas.

Nepatyrusiems naudotojams saugumo sumetimais rekomenduojame nekirsti medžio kamieno geležte, kurios ilgis trumpesnis už medžio skersmenj.

1. Padarius vertimo įpjovą medis virsta savaime arba kirtimo pleišto arba laužtuvo pagalba.

Ištraukite pjūklą iš pjūvio vietos tik pradėjus medžiui virsti, su- stabdykite variklį, padėkite pjūk- lą ir atsitraukimo keliu palikite darbo vietą. Atkreipkite dėmesį į žemyn krentančias šakas ir ne- užkliūkite. Atkreipkite dėmesį ir į krentan- čią nupjautą medžiagą.

Techninė priežiūra ir valymas

Atlikite techninės priežiūros ir valymo darbus išjunge variklį ir ištraukę kištuką iš lizdo. Gresia pavojus susižeisti! Remonto ir techninės priežiūros darbus, neaprašytus šioje instrukcijoje, paveskite atlikti mūsų specializuotoms dirbtuvėms. Naudokite tik originalias dalis. Prieš pradėdami bet kokius techninės priežiūros ar valymo darbus palaukite, kol mašina atvės. Gresia pavojus nusideginti!

Valymas

- Po kiekvieno naudojimo rūpeestingai išvalykite mašiną. Tai pratęs mašinos ilgaamžiškumą ir padės išvengti nelaimingų atsitikimų.

- Rankenos turi būti nesuteptos ben-

LT

zinu, alyva arba riebalais. Jei reikia, rankenas valykite drėgna, muiluotame vandenyje išplauta šluoste. Nevalykite tirpikliais arba benzinu!

• Po kiekvieno naudojimo išvalykite pjūklo grandinę. Naudokite šepetėlj arba šluotelę. Grandinės nevalykite jokiais skysčiais. Išvalę grandinę sute-pkite ją šiek tiek grandinės alyva.
• Nuvalykite mašinos ventiliacijos angas ir paviršių šepetėliu, šluotele arba sausa šluoste. Nevalykite jokiais skysčiais.

Techninės priežiūros intervalai

Reguliariai atlikite lentelėje nurodytus techninės priežiūros darbus. Reguliariai atlikdami grandininio pjūklo techninę priežiūrą, galite pailginti jo eksploatavimo trukmę. Be to, pasieksite optimalų pajėgumą ir išvengsite nelaimingų atsitikimų.

Pjovimo grandinės sutepimas

Reguliariai valykite grandinę ir sutepkite ją alyva. Grandinė išliks aštri, o įrankis veiks visa galia. Gedimams dėl pjovimo grandinės netinkamos techninės priežiūros garantija netaikoma. Tvarkydami grandinę ar pjūklo juostą ištraukite tinklo kištuką ir mūvėkite įpjovimui atsparias pirštines.

• Pjovimo grandinę sutepkite alyva ją nuvalę, po 10 valandų naudojimo arba mažiausiai vieną kartą per savai-tę, atsižvelgiant i tai, kas bus pirmiau.
• Prieš sutepant alyva reikia kruopščiai nuvalyti pjūklo juostą, ypač jos dantukus. Naudokite šluotelę ir sausą šluostę.

- Atskiras grandinės grandis sutep-kite alyvos švirkštu su adata (galima įsigyti specializuotoje parduotuvėje). Užlašinkite alyvos ant atskirų grandinės grandžių lankstų ir dantukų viršūnių.

Pjūklo grandinės galandimas

Netinkamai pagalandus pjūklo grandinę padidėja atatrankos rizika! Dévėkite įpjovimui atsparias pirštines, kai darbuojatės su grandine arba geležte.

Aštri grandinė užtikrina optimalų pajėgumą. Ji laisvai perskiria medį ir palieka didelis ilgas medžio drožles. Pjūklo grandinė yra atši-pusi, jei turite ją spausti per medį ir medžio drožlės yra labai mažos. Jei pjūklo grandinė yra labai atši-pusi, vietoj drožlių susidaro tiktai medienos dulkės.

• Pjaunamoji grandinės dalis yra pjovimo nariai, kuriuos sudaro vienas pjovimo dantukas ir vienas gylio ribotuvas. Aukščio skirtumas tarp gylio ribotuvo ir dantuko viršūnės lemia pjovimo gylį.

• Galandant pjovimo dantukus reikia laikytis šių dydžių:

• Galandimo kampas (30°)

• Išlenkimo kampas (85°)
• Galandimo gylis (0,65 mm)
• Apvalios dildès skersmuo (4,0 mm)

Nukrypimai nuo nustatytų pjo- vimo geometrijos reikšmių gali padidinti mašinos atatranką. Gresia padidintas nelaimingų at- sitikimų pavojus!

Grandinę galąsti reikia specialiais įrankiais, kurie užtikrina, kad peiliai galandami teisingu kampu ir teisingu gyliu. Nepatyrusiam grandininių pjūklų naudotojui rekomenduojame pavesti pjūklo grandinės galandimą specialistui arba specialioje dirbtuvėje. Jei manote, kad pats sugebėsite galąsti grandinę, nusipirkite įrankius specializuotoje parduotuvėje.

1. Išjunkite pjūklą ir ištraukite iš lizdo kištuka.
2. Nuimkite pjūklo grandinę (žr. skyrių „Grandininio pjūklo valdymas“). Prieš galandant reikia gerai įtempti grandinę, kad būtų įmanomas tinkamas galandimas.
3. Galandimui reikia apvalios dildès, kurios skersmuo 4,0 mm.

Kiti skersmenys sugadina grandinę ir darbo metu gali sukelti pavojų!

1. Galąskite tiktai iš vidaus i išorę. Dildę kreipkite iš vidinės pjovimo dantuko pusės i išorę. Pakelkite dildę, kai ją gražinate atgal.
2. Pirmiausia pagaląskite vienos pusės dantukus. Tada apverskite pjūklą ir pagaląskite kitos pusės dantukus.
3. Grandinė nusidėvėjusi ir ją reikia keisti, kai ilgiausia pjaunamojo dantuko dalis yra trumpesnė nei 4 mm.

4. Baigus galąsti visi pjaunamieji dantukai turi būti tokio pat ilgio ir pločio.

5. Po kas trečio galandimo reikia patikrinti pjovimo gylj (gylio ribotuvo aukštj) ir prireikus ribotuvą nušlifuoti plokščia dilde. Gylio ribotuvo ir pjovimo dantuko aukščių skirtumas turėtų būti maždaug 0,65 mm. Baigę galąsti gylio ribotuvą nežymiai užapvalinkite iš priekio.

Grandinės įtempimo reguliavimas

Grandinės įtempimo reguliavimas aprašytas skyriuje„Eksploatavimo pradžia, Pjūklo grandinės įtempimas“.

• Išjunkite pjūkla ir ištraukite iš lizdo kištuka.
• Reguliariai tikrinkite grandinės įtempį ir jį kuo dažniau reguliuokite. Traukiant pjūklo grandinę 9 N (apie 1 kg) tempimo jėga atstumas tarp pjūklo grandinės ir geležtės neturi būti didesnis nei 2 mm.

Naujos pjūklo grandinės naudojimo pradžia

Naujos grandinės įtempimo jėga po kažkiek laiko sumažėja. Todėl po pirmų 5 pjovimų, vėliausiai po 1 valandos pjovimo, grandinę turite įtempti pakartotinai.

Niekada netvirtinkite naujos grandinės ant susidėvėjusio pavaros griovelio arba ant sugadintos ar susidėvėjusios geležtės. Grandinė gali nušokti arba nutrūkti. To pasekmė gali būti sunkūs sužalojimai.

LT

Geležtės techninė priežiūra

Dévěkite įpjovimui atsparias pirštines, kai darbuojatės su grandine arba geležte.

Kad būtų užtikrintas tolygus dėvėjimasis, geležte kas 8–10 darbo valandų reikia apsukti (apie tai žr. skyrių „Eksploatavimo pradžia“).

1. Išjunkite įrankį ir ištraukite tinklo kištuką.
2. Nuimkite krumpliaračio dangtelj, pjūklo grandinę ir geležte.
3. Patikrinkite geležte, ar ji nesusidėvė- jusi. Pašalinkite atplaišas ir išlyginkite kreiptuvo paviršių plokščia dilde.
4. Išvalykite alyvos kanalus ( B 23), kad užtikrintumėte nepriekaištingą automatinį pjūklo grandinės sutepimą eksploatuojant.
5. Sumontuokite geležte, pjūklo grandinę ir krumpliaračio dangtelį bei įtempkite pjūklo grandinę.

Kai alyvos kanalai yra nepriekai- štingos būklės, jjungus pjūkla po kelių sekundžių pjūklo grandinė automatiškai išskiria šiek tiek alyvos.

Laikymas

• Prieš laikymą išvalykite prietaisa.
• Prieš ilgesnes darbo pertraukas ištuštinkite alyvos bakelj. Šalinkite seną alyvą aplinkai tinkamu būdu (žr. „Šalinimas / Aplinkosauga“).
• Užmaukite apsauginį geležtės dėklą.
• Prietaisą laikykite sausoje ir nuo dulkių apsaugotoje vietoje, kur jo negalėtu pasiekti vaikai.

Utilizavimas / aplinkos apsauga

Šalinkite seną alyvą aplinkai tinkamu būdu - priduokite ją i atlieku surinkimo punktą. Nepilkite senos alyvos i kanalizaciją arba i nuotekas.

Perduokite prietaisą, priedus ir pakuotę aplinkai tinkamam perdirbimui.

Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis

Rūpeestingai ištuštinkite alyvos bakelį ir priduokite prietaisą atliekų perdirbimo punktui. Panaudotos plastikinės ir metalinės dalys gali būti rūšiuojamos pagal rūšį ir perduotos aplinkai tinkamam perdirbimui. Pasiteiraukite mūsų techninio aptarnavimo centre.

Jūsų atsiųstus sugedusius prietaisus mes pašalinsime nemokamai.

Garantija

Šiam prietaisui mes suteikiame 24 mėnesių garantiją. Naudojant komerciniais tikslais netenkama teisės i garantiją.

Nuostoliams, atsiradusiems dėl įprasto nusidėvėjimo, įrenginio perkrovimo ar netinkamo naudojimo, garantija netaikoma. Kai kurios sudedamosios dalys dėvisi natūraliai, ir joms garantija netaikoma. Tokios dalys, tai visų pirma: pjūklo grandinė, geležtė, grandinės krumpliaracio dangtelis ir anglies plieno šepečiai, jei pretenzijos pateikiamos ne dėl netinkamų medžiagų.

Garantija netaikoma bet kokiems įrankio, pjovimo grandinės ir pjovimo juostos gedimams, atsiradusiems dėl nepakankamo tepimo.

Garantija taikoma tik tuo atveju, jei buvo laikomasi naudojimo instrukcijoje nurodytu techninės priežiūros intervalų ir nurodymų dėl įrenginio valymo, priežiūros ir laikymo.

Pataisius arba pakeitus gamini, garantijos teikimo laikotarpis nepratęsiamas.

Dėl medžiagų ar gamybos trūkumu patirti nuostoliai atlyginami nemokamai prista-

tant kitą gaminį arba sutaisant gaminį su trūkumais. Tokiu atveju neišardytą gaminį būtina gražinti pardavėjui pridėjus pirkimo ir garantinį dokumentą.

Remonto paslaugos

Remonto, kuriam garantija netaikoma, darbus gali už užmokestį atlikti mūsų techninės priežiūros centras. Centras jums parengtų išlaidų sąmatą.

Galime pasirūpinti tik tinkamai supakuotais prietaisais, kurių persiuntimo paštu išlaidos yra apmokėtos.

Dèmesio: Prašome savo prietaisą mūsų techninės priežiūros centrui siųsti išvalytą ir pridėjus defekto aprašymą.

Prietaisai, kurių persiuntimo paštu išlaidos neapmokėtos, taip pat prietaisai, siunčiami skubos paštu, didelių gabaritų kroviniams ar kitiems specialios paskirties kroviniams skirtais būdais, nepriimami.

Jūsų atsiųstus sugedusius prietaisus mes pašalinsime nemokamai.

Atsarginès dalys/Priedai

Atsargines dalis ir priedus galite jsigyti interneto svetainėje www.service-deltafox.de

Jei kiltų problemų užsakymo proceso metu, naudokite kontaktinę formą. Dėl tolesnių klausimų kreipkitės į aptarnavimo centra (žr. 207 puslapij).

Klaidų paieška

Problema Galima priežastis Klaidos šalinimas
Prietaisas neužsiveda	Užsifiksavęs grandinės stabdys
	Nėra maitinimo įtampos Suveikia saugiklis
	Sugedęs jjungimo ir išjungimo jungiklis
	Susidėvėję angliniai šepetėliai
	Sugedęs variklis
Grandinė nesisuka	Grandinės stabdys blokuoja pjūklo grandinę
Blogas pjovimo rezultatas	Netinkamai įmontuota pjūklo grandinė
	Atšipo pjūklo grandinė
	Grandinės įtempimas nepaka-nkamas
Pjūklas veikia sunkiai, grandinė krenta	Grandinės įtempimas nepaka-nkamas
Grandinė įkaista, pjaunant susidaro dūmai, keičia spal- vą kreiptuvas	Per mažai grandinės alyvos

Obsah

Úvod....179

Účel použití 179

Všeobecný popis 180

Daugiau informacijos puslapyje:

www.grizzlybaltic.com
