Produkttyp	Elektrische Kettensäge
Marke	Deltafox
Modell	DGECS 1830
Einsatzbereich	Holzschnitt, Heimwerken
Nennspannung	220-240 V~, 50 Hz
Schutzklasse	II (Doppelisolierung)
Schnittgeschwindigkeit	14 m/s
Gewicht (mit Führungsschiene und Kette)	Ca. 4,5 kg
Kette	Trilink CL14345PB, Teilung 3/8", Stärke 1,27 mm
Führungsschiene (Schwert)	Trilink 12" M1431245-1041, Länge 355 mm
Maximale Schnittlänge	300 mm
Schalldruckpegel	91,5 dB(A); K_pA = 3,0 dB
Garantierter Schallleistungspegel	107 dB(A)
Vibration (a_h)	5,79 m/s²; K=1,5 m/s²
Kettenbremse	Ja, mit sofortiger Auslösung
Automatische Schmierung	Ja, Öltank ca. 270 ml
Krallenanschlag	Ja, für Stabilität bei vertikalen Schnitten
Handschutz vorne und hinten	Ja
Ein/Aus-Schalter mit Startverriegelung	Ja
Garantie	24 Monate (ausgenommen gewerbliche Nutzung)

Häufig gestellte Fragen - DGECS 1830 Deltafox

Wie montiere ich Schwert und Kette an der Deltafox DGECS 1830 Kettensäge?

Legen Sie die Säge auf eine ebene Fläche. Lösen Sie die Befestigungsmuttern und nehmen Sie die Abdeckung des Kettenrads ab. Legen Sie die Kette um das Schwert, wobei die Schnittrichtung zu beachten ist (Schneidkanten im Uhrzeigersinn). Setzen Sie die Baugruppe auf die Führungsstifte, setzen Sie die Abdeckung wieder auf und ziehen Sie die Muttern von Hand an. Spannen Sie die Kette noch nicht.

Welches Öl soll zur Schmierung der Kette verwendet werden?

Verwenden Sie Deltafox Bio-Öl oder ein Kettenöl mit Haftadditiven. Kein Altöl oder Lösungsmittel verwenden. Der Tank hat ein Fassungsvermögen von ca. 270 ml.

Wie stelle ich die Kettenspannung ein?

Lockern Sie die Befestigungsmuttern. Drehen Sie die Kettenspannschraube im Uhrzeigersinn zum Spannen, gegen den Uhrzeigersinn zum Lockern. Die Kette sollte nicht unter der Führungsschiene durchhängen und sollte sich mit einer Kraft von 1 kg um die Schiene ziehen lassen, wobei ein Spalt von max. 2 mm vorhanden sein darf. Ziehen Sie die Muttern nach der Einstellung fest.

Wie überprüfe ich die Kettenbremse?

Entriegeln Sie die Bremse, indem Sie den Hebel gegen den vorderen Handgriff drücken. Schalten Sie die Kettensäge ein, betätigen Sie dann den Bremshebel mit der linken Hand. Die Kette muss abrupt stoppen. Falls nicht, verwenden Sie das Gerät nicht und lassen Sie es reparieren.

Wie überprüfe ich die automatische Schmierung?

Starten Sie die Kettensäge und halten Sie sie über eine helle Oberfläche, ohne den Boden zu berühren. Es sollte eine Ölspur erscheinen. Falls nicht, reinigen Sie den Ölkanal oder lassen Sie das Gerät reparieren.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets Schutzausrüstung (Schutzbrille, Gehörschutz, schnittfeste Handschuhe, Sicherheitsschuhe). Halten Sie die Säge mit beiden Händen, rechte Hand am hinteren Griff, linke Hand am vorderen Griff. Schneiden Sie niemals über Schulterhöhe. Achten Sie auf Rückschlag (Rückstoß).

Wie pflege ich Kette und Führungsschiene?

Reinigen Sie nach jedem Gebrauch Kette und Führungsschiene. Ölen Sie die Kette regelmäßig. Drehen Sie die Führungsschiene alle 8 bis 10 Arbeitsstunden, um gleichmäßigen Verschleiß zu gewährleisten. Schärfen Sie die Kette mit einer Rundfeile von 4 mm Durchmesser gemäß den angegebenen Winkeln (30° Schärfwinkel, 85° Frontwinkel). Ersetzen Sie die Kette, wenn die Zähne weniger als 4 mm messen.

Was tun, wenn die Kettensäge nicht startet?

Überprüfen Sie Steckdose, Kabel und Sicherung. Falls die Sicherheitsvorrichtung ausgelöst wurde, setzen Sie sie zurück. Überprüfen Sie den Ein/Aus-Schalter und die Kohlebürsten. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie ist die Vorgehensweise beim Fällen eines Baumes?

Machen Sie zuerst eine Fallkerbe auf der Fallseite (waagerechter Schnitt, dann schräger Schnitt im 45°-Winkel auf 1/3 des Durchmessers). Führen Sie den Fällschnitt auf der anderen Seite, 5 cm über der Kerbe, wobei eine Bruchleiste von etwa 1/10 des Durchmessers stehen bleibt. Treiben Sie einen Keil ein, um ein Klemmen zu vermeiden. Wenn der Baum zu fallen beginnt, ziehen Sie die Säge zurück und entfernen Sie sich in den Rückzugsbereich.

Wie lagere ich die Kettensäge nach Gebrauch?

Reinigen Sie das Gerät, entleeren Sie den Öltank bei längerer Lagerung, und setzen Sie die Schutzhülle auf das Schwert. Lagern Sie es an einem trockenen, staubfreien Ort, außerhalb der Reichweite von Kindern.

BEDIENUNGSANLEITUNG DGECS 1830 Deltafox

Elektro-Kettensäge DE

Originalbetriebsanleitung

Allgemeine Beschreibung......7

Lieferumfang 7

Übersicht....7

Funktionsbeschreibung......7

Technische Daten......7

Sicherheitshinweise 8

Bildzeichen auf dem Gerät......9

Symbole in der Anleitung ...... 9

Allgemeine Sicherheitshinweise für Elektrowerkzeuge....9

Sicherheitsfunktionen......14

Inbetriebnahme....15

Schwert und Sägekette montieren..15

Sägekette spannen 16

Kettenschmierung 16

Bedienen der Kettensäge 17

Einschalten / Ausschalten .... 17

Kettenbremse prüfen.... 17

Öl-Automatik prüfen....18

Sägetechniken....18

Allgemeines....18

Ablängen 19

Entasten 20

Bäume fällen.... 20

Wartung und Reinigung 22

Reinigung 22

Wartungsintervalle......23

Tabelle Wartungsintervalle ...... 23

Sägekette ölen 23

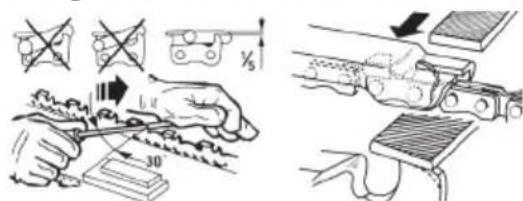

Sägekette schleifen 23

Kettenspannung einstellen......25

Neue Sägekette einlaufen lassen .... 25

Schwert warten 25

Aufbewahrung 25

Entsorgung/Umweltschutz......25

Garantie....26

Fehlersuche....27

Original EG-Konformitätserklärung..200

Explosionszeichnung ....206

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung.

Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Verwendungszweck

Die Elektro-Kettensäge ist nur zum Sägen von Holz konstruiert. Für alle anderen Anwendungsarten (z.B. Schneiden von Mauerwerk, Kunststoff oder Lebensmittel) ist die Säge nicht vorgesehen.

Die Kettensäge ist für den Einsatz im Heimwerkerbereich bestimmt. Sie wurde nicht für den gewerblichen Dauereinsatz konzipiert.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen die Kettensäge nur unter Aufsicht benutzen.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen für die Bedienung des Gerätes finden Sie auf den Seiten 2 + 3.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Kettensäge
• Schwert (Führungsschiene)
• Sägekette
• Schwertschutzköcher
• Betriebsanleitung
• Kettenöl
• Montageschlüssel

Übersicht

1 Hinterer Griff

2 Ölstandsanzeige

3 Öltankkappe

4 Kettenbremshebel/ Vorderer Handschutz

5 Schwert (Führungsschiene)

6 Sägekette

7 Umlenkstern

8 Krallenanschlag

9 Vorderer Griff

10 Elektromotor

11 Ein-/Ausschalter

12 Einschaltsperre

13 Kettenfangbolzen

14 Befestigungsmutter für Kettenradabdeckung

15 Kettenradabdeckung

16 Hinterer Handschutz

17 Kabelhalter

18 Netzkabel

19 Schwertschutzköcher

B 20 Kettenspannschraube
21 Kettenspannstift
22 Befestigungsbolzen
23 Ölöffnung
24 Aufnahme Kettenspannstift

C 25 Nase Kettenradabdeckung
26 Kerbung Gehäuse
27 Kettenritzel

Funktionsbeschreibung

Die Kettensäge besitzt als Antrieb einen Elektromotor. Die umlaufende Sägekette wird über ein Schwert (Führungsschiene) geführt.

Das Gerät ist mit einer Schnellstopp-Kettenbremse ausgestattet. Eine Öl-Automatik sorgt für die kontinuierliche Ketten-schmierung. Zum Schutz des Anwenders ist die Kettensäge mit verschiedenen Schutzeinrichtungen versehen.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Elektrische Kettensäge...DG-ECS 1830

Nenneingangs

spannung.....220-240 V\~; 50 Hz

Leistungsaufnahme 1800 W

Schutzklasse ......☐ II

Schutzart IPX0

Kettengeschwindigkeit 14 m/s

Gewicht mit Schwert und Kette ....ca. 4,5 kg

Kette .....Trilink CL14345PB

Schwert ...... Trilink 12"M1431245-1041

Kettenteilung ....3/8" (9,53 mm)

Kettenstärke 1,27 mm

Zahnung des Kettenrades....6

Schnittlänge max. 300 mm

Schwertlänge....355 mm

DE

Schalldruckpegel

$$ \left(L _ {p A}\right) \dots 9 1, 5 \mathrm{dB(A)}; K _ {p A} = 3, 0 \mathrm{dB} $$

Schallleistungspegel ( L_WA )

$$ \text { gemessen.....104,3 dB(A); K } _ {\mathrm{WA}} = 3, 0 \mathrm{dB} $$

$$ \text { garantiert } \dots 1 0 7 \mathrm{dB(A)} $$

Vibration a_h ..max. 5,79 m/s ^2 ; K = 1,5 m/s ^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Versuchen Sie, die Belastung durch Vibration so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Technische und optische Veränderungen können im Zuge der Weiterentwicklung

ohne Ankündigung vorgenommen werden.

Alle Maße, Hinweise und Angaben dieser Gebrauchsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Gebrauchsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemimpedanz Zmax am Übergabepunkt (Hausanschluss) von maximal 0,335 Ohm vorgesehen.

Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das diese Anforderung erfüllt.

Wenn nötig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Bevor Sie mit der Elektro-Ketten-säge arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit der Säge (Ablängen von Rundholz auf einem Sägebock) und lassen Sie sich Funktion, Wirkungsweise, Sägetechniken und Personenschutz-ausrüstung von einem erfahrenen Anwender oder Fachmann erklären.

Bildzeichen auf dem Gerät

Achtung! Gefahr!

Lesen und beachten Sie die zur Maschine gehörende Betriebsanleitung!

Tragen Sie persönliche Schutzausrüstung. Tragen Sie grundsätzlich Schutzbrille oder einen Gesichtsschutz, Gehörschutz, Schulzhelm, schnittsichere Arbeitskleidung, schnittsichere Handschuhe, und schnittsichere Sicherheitsstiefel mit rutschfester Sohle.

Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine.

Verwenden Sie die Kettensäge immer mit beiden Händen.

Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden.

Achtung! Trennen Sie den Stecker sofort vom Netz, wenn die Leitung beschädigt oder durchtrennt wurde.

Garantierter Schallleistungspegel

Schwertlänge

Elektrogeräte gehören nicht in den Hausmüll

Schutzklasse II (Doppelisolierung)

Bildzeichen unterhalb der Kettenradabdeckung:

Laufrichtung der Sägekette beachten. Achtung! Betriebsanleitung lesen.

Bildzeichen auf der Ölstandsanzeige:

Sägekette ölen.

Symbole in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens ist das Gebot er-läutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht

DE

sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerk-

zeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektro-werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie ein RCD (Residual Current Device) mit einem Auslösestrom von 30 mA oder weniger. Der Einsatz eines RCD (Residual Current Device) vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Elnfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzaus-

rüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, ruschfeste Sicherheitsschuhe, Schulzhelm oder Gehöschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffang-einrichtungen montiert werden

können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) VERWENDUNG UND BEHANDLUNG DES ELEKTROWERKZEUGES

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist.

DE

Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehehen Anwendungen kann zu gefährlichen Situationen führen.

5) SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerzeuges erhalten bleibt.

6) SICHERHEITSHINWEISE FÜR KETTENSÄGEN

a) Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

b) Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinte-

ren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

c) Tragen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

d) Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Beim Betrieb der Kettensäge auf einem Baum besteht Verletzungsgefahr.

e) Achten Sie immer auf einen festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.

f) Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

g) Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

h) Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem

Körper abgewandt. Bei Transport oder Aufbewahrung der Ketten-säge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Säge-kette.

i) Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.

k) Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, Ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.

I) Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plasik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationene führen.

m) Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, da die Sägekette in Berührung mit verborgenen Stromleitungen oder dem Netzkabel des Gerätes kommen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

n) Wenn die Anschlussleitung des Elektrowerkzeuges beschädigt ist, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation

erhältlich ist.

o) Verwenden Sie nur zugelassene Netzkabel der Bauart H07RN-F, die für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Netzkabels muss mindestens 2,5 mm² betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Netzkabel auf Schäden.

7) VORSICHTSMASSNAHMEN GEGEN RÜCKSCHLAG

Achtung Rückschlag! Achten Sie beim Arbeiten auf Rückschlag des Gerätes. Es besteht Verletzungsgefahr. Sie vermeiden Rückschläge durch Vorsicht und richtige Sägetechnik.

Ursachen und Vermeidung eines Rückschlags:

Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird.

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.

Jeder dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten

DE

Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahme, wie nachfolgend beschrieben, verhindert werden:

a) Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

b) Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.

c) Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.

d) Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

8) RESTRISIKEN

Auch wenn Sie dieses Elektrowerkzeug

vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor das Gerät bedient wird.

Sicherheitsfunktionen

1 Hinterer Griff mit Handschutz schützt die Hand vor Ästen und Zweigen und bei abspringender Kette.

4 Kettenbremshebel/ Handschutz

Sicherheitseinrichtung, die die Sägekette bei einem Rückschlag sofort stoppt; Hebel kann auch manuell betätigt werden; schützt die linke Hand des Bedieners, wenn er vom vorderen Griff abrutscht.

6 Sägekette mit geringem Rückschlag

hilft Ihnen mit speziell entwickel- ten Sicherheitseinrichtungen Rückschläge abzufangen.

8 Krallenanschlag

verstärkt die Stabilität, wenn vertikale Schnitte ausgeführt werden und erleichtert das Sägen.

10 Elektromotor

ist aus Sicherheitsgründen doppelt isoliert.

11 Ein-/Ausschalter mit Ketten-Sofort-Stopp

Bei Loslassen des Ein-/Ausschalters schaltet das Gerät sofort ab.

12 Einschaltsperre

Zum Einschalten des Gerätes muss die Einschaltsperre entriegelt werden.

13 Kettenfangbolzen

vermindert die Gefahr von Verletzungen, wenn die Kette reißt oder abspringt.

Inbetriebnahme

Tragen Sie beim Arbeiten mit der Sägekette stets Schutz- handschuhe und verwenden Sie nur Originalteile. Ziehen Sie vor allen Arbeiten an der Kettensäge den Netzstecker. Es besteht Verletzungsgefahr!

Bevor Sie die Elektro-Kettensäge in Betrieb nehmen, müssen Sie Schwert, Kette und Kettenradabdeckung montieren, die Kette justieren, Kettenöl einfüllen, die Funktion der Kettenbremse prüfen und die Öl-Automatik prüfen.

Vorsicht! Säge kann nachölen.

Bitte beachten Sie, dass die Säge nach Gebrauch nachölt und Öl auslaufen kann, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vorgang, bedingt durch die notwendige Lüftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jede Säge während der Fertigung kontrolliert und mit Öl getestet wird, könnte trotz Ausleerens ein kleiner Rest im Tank sein, der während des Transportes das Gehäuse leicht mit Öl beschmutzt. Bitte säubern Sie das Gehäuse mit einem Lappen.

Schwert und Sägekette montieren

1. Legen Sie die Säge auf eine flache Oberfläche.

2. Lösen Sie die Befestigungsmuttern (A 14) und nehmen Sie die Kettenradabdeckung (A 15) ab.

3. Drehen Sie die Kettenspannschraube (20) gegen den Uhrzeigersinn, bis sich der Kettenspannstift (21) in Richtung Säge am Anschlag befindet.

4. Breiten Sie die Sägekette (6) in einer Schlaufe aus, so dass die Schnittkanten im Uhrzeigersinn ausgerichtet sind.

5. Legen Sie die Kette um das Schwert (5) herum und in die Schwertnut ein. Bilden Sie mit den überzähligen Kettenelementen auf der Seite der Aufnahme des Kettenspannstifts (24) im Schwert (5) ein Schlaufe.

DE

1. Fixieren Sie die eingelegte Kette mit der behandschuhten Hand auf dem Schwert. Legen Sie nun die Kette um das Kettenritzel (27).

Es ist normal, wenn die Sägekette durchhängt.

1. Setzen Sie das Schwert auf die zwei Befestigungsbolzen (22) auf, so dass der Kettenspannstift (21) in die Aufnahme des Kettenspannstifts (24) des Schwertes passt.

2. Setzen Sie die Kettenradabdeckung (15) auf. Dabei muss zuerst die Nase (25) an der Abdeckung in die dafür vorgesehene Kerbung (26) am Gerät eingesetzt werden.

3. Schrauben Sie die Abdeckung mit den Befestigungsmuttern (14) an. Die Kette darf dabei nicht vom Schwert rutschen. Ziehen Sie die Mutter nur handfest an, da die Sägekette noch gespannt werden muss.

Sägekette spannen

Mit einer richtig gespannten Kette erzie- len Sie eine gute Schnittleistung und eine längere Lebensdauer.

Eine nicht richtig gespannte Kette kann reißen oder abspringen. Es besteht Verletzungsgefahr. Prüfen Sie vor jedem Starten der Elektro-Kettensäge und nach 1 Stunde Sägezeit die Kettenspannung.

Die Kette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuhten Hand ganz herumziehen lässt. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

1. Vergewissern Sie sich, dass die Kettenbremse gelöst ist, d.h. der Kettenbremshebel (4) gegen den vorderen Griff gedrückt ist.

2. Lockern Sie die Befestigungsmuttern (14).

3. Zum Spannen der Säge drehen Sie die Kettenspannschraube (20) im Uhrzeigersinn.

Zum Lockern der Spannung drehen Sie die Kettenspannschraube (20) gegen den Uhrzeigersinn.

1. Ziehen Sie die Befestigungsmuttern (14) fest an.

Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Kettenschmierung

Schwert und Kette dürfen nie ohne Öl sein. Betreiben Sie die Elektro-Kettensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Kette schneller stumpf wird. Zu wenig Öl erkennen Sie an Rauchentwicklung oder Verfärbung des Schwertes.

Die Kettensäge ist mit einer Öl-Automatik ausgestattet. Sobald der Motor läuft, fließt das Öl zum Schwert.

Kettenöl einfüllen:

- Prüfen Sie regelmäßig die Ölstandsanzeige (2) und füllen Sie bei Errei-

chen der untersten Markierung Öl nach.

Der Öltank fasst ca. 270 ml Öl.

• Verwenden Sie Deltafox Bio-Sägekettenöl, das Zusätze zur Her absetzung von Reibung und Abnutzung enthält. Sie können es über unser Service-Center bestellen.

• Wenn Deltafox Bio-Öl nicht zur Verfügung steht, verwenden Sie Kettenschmieröl mit geringem Anteil an Haftzusätzen.

• Schrauben Sie die Öltankkappe (3) ab und füllen Sie das Kettenöl in den Tank.

• Wischen Sie eventuell verschüttetes Öl ab und schließen Sie die Kappe wieder.

Bedienen der Kettensäge

Schalten Sie die Kettensäge erst ein, wenn Schwert, Sägekette und Ketten radabdeckung korrekt montiert sind.

Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild am Gerät über- einstimmt.

Achten Sie beim Starten auf einen sicheren Stand.

Vergewissern Sie sich vor dem Starten, dass die Elektro-Ketten-säge keine Gegenstände berührt.

Einschalten / Ausschalten

Überprüfen Sie vor dem Starten, ob sich genügend Kettenöl im Tank befindet und füllen Sie ggf. Kettenöl nach (siehe Kapitel „Inbetriebnahme“).

1. Lösen Sie die Kettenbremse, indem Sie den Brems hebel (4) gegen den vorderen Griff schieben.

2. Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hängen Sie diese in den Kabelhalter (17) am hinteren Griff ein.

3. Schließen Sie das Gerät an die Netzspannung an.

1. Halten Sie die Elektro-Kettensäge mit beiden Händen gut fest, mit der rechten Hand am hinteren und mit der linken Hand am vorderen Handgriff. Daumen und Finger müssen die Handgriffe fest umschließen.

2. Zum Einschalten betätigen Sie mit dem rechten Daumen die Einschaltssperre (12) und drücken dann den Ein-/Aus-schalter (11), das Gerät läuft mit höchster Geschwindigkeit. Lassen Sie die Einschaltssperre wieder los.

3. Das Gerät schaltet ab, wenn Sie den Ein-/Ausschalter wieder loslassen. Eine Dauerlaufschaltung ist nicht möglich.

Kettenbremse prüfen

Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerastet ist.

1. Lösen Sie die Kettenbremse, indem Sie den Brems hebel (4) gegen den vorderen Griff schieben.

2. Legen Sie die Elektro- Kettensäge auf eine feste, ebene Unterlage. Sie darf keine Gegenstände berühren.

3. Schließen Sie das Gerät an die Netzspannung an.

DE

1. Halten Sie die Elektro- Kettensäge mit beiden Händen gut fest, mit der rechten Hand am hinteren und mit der linken Hand am vorderen Handgriff. Daumen und Finger müssen die Handgriffe fest umschließen (siehe G).

2. Schalten Sie die Elektro-Kettensäge ein (siehe „Einschalten“).

3. Betätigen Sie bei laufendem Motor mit der linken Hand den Kettenbremshebel (4). Die Kette sollte abrupt stoppen.
4. Wenn die Kettenbremse richtig funktioniert, lassen Sie den Ein-/Ausschalter los und lösen Sie die Kettenbremse.

Wenn die Kettenbremse nicht richtig funktioniert, dürfen Sie die Elektro-Kettensäge nicht verwenden. Es besteht Verletzungsgefahr durch die nachlaufende Sägekette. Lassen Sie die Elektro-Kettensäge von unserem Kunden-dienst reparieren.

Öl-Automatik prüfen

Prüfen Sie vor Arbeitsbeginn den Ölstand und die Öl-Automatik.

- Schalten Sie die Kettensäge ein und halten Sie sie über einen hellen Grund. Die Säge darf den Boden nicht berühren.

Wenn sich eine Ölspur zeigt, arbeitet die Kettensäge einwandfrei.

Bei kalter Witterung können Öle dickflüssig werden.

Wenn sich keine Ölspur zeigt, reinigen Sie eventuell den Ölausflusskanal oder lassen Sie die Elektro-Kettensäge von unserem Kundendienst reparieren.

Sägetechniken

Allgemeines

Beachten Sie den Lärmschutz und örtliche Vorschriften beim Holzfällen.

Örtliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forstverwaltung nach.

• Legen Sie die Anschlussleitung so, dass sie während des Sägens nicht von Ästen oder Ähnlichem erfasst wird.
• Setzen Sie bei jedem Schnitt den Krallenanschlag fest an und beginnen Sie erst dann mit dem Sägen.
• Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes (mit ziehender Kette) und nicht mit der Oberseite des Schwertes (mit schiebender Kette) sägen.
• Die Sägekette darf während des Durchsägens oder danach weder den Erdboden noch einen anderen Ge-genstand berühren.
• Achten Sie darauf, dass die Sägekette nicht im Sägeschnitt festklemmt. Der Baumstamm darf nicht brechen oder absplittern.
• Beachten Sie auch die Vorsichtsmaßnahmen gegen Rückschlag (siehe Sicherheitshinweise).

- Bei Sägearbeiten am Hang stets oberhalb des Baumstammes stehen. Um im Moment des „Durchsägens“ die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu lösen. Darauf achten, dass die Sägekette nicht den Boden berührt. Nach Fertigstellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Kettensäge dort entfernt. Den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

Wenn die Sägekette festklemmt, versuchen Sie nicht, die Elektro-Kettensäge mit Gewalt herauszuziehen. Es besteht Verletzungsgefahr. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um die Elektro-Kettensäge freizubekommen.

Ablängen

Ablängen ist das Sägen von gefällten Baumstämmen in kleine Abschnitte. Ablängen ist das Sägen von gefällten Baumstämmen in kleine Abschnitte. Achten Sie auf Ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beide Füße. Falls möglich, sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein.

• Achten Sie darauf, dass die Sägekette beim Sägen den Erdboden nicht berührt.
• Achten Sie auf guten Stand und stehen Sie bei abschüssigem Gelände oberhalb des Stammes.

1. Stamm liegt am Boden:

Sägen Sie von oben den Stamm ganz durch und achten Sie am Ende des Schnittes darauf, den Boden nicht zu berühren. Wenn die Möglichkeit besteht, den Stamm zu drehen, sägen Sie ihn zu 2/3 durch. Dann drehen Sie den Stamm um und sägen den Rest des Stammes von oben durch.

2. Stamm ist an einem Ende abgestützt:

Sägen Sie zuerst von unten nach oben (mit der Oberseite des Schwertes) 1/3 des Stammdurchmessers durch, um ein Splittern zu vermeiden. Sägen Sie dann von oben nach unten (mit der Unterseite des Schwertes) auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden.

3. Stamm ist an beiden Enden abgestützt:

Sägen Sie zuerst von oben nach unten (mit der Unterseite des Schwertes) 1/3 des Stammdurchmessers durch. Sägen Sie dann von unten nach oben (mit der Oberseite des Schwertes), bis sich die Schnitte treffen.

4. Sägen auf einem Sägebock:

Halten Sie die Elektro-

Kettensäge mit beiden Händen fest und führen Sie die Maschine während des Sägens vor dem Körper. Wenn der Stamm durchtrennt wird, führen Sie die Maschine rechts am Körper vorbei (1). Halten Sie den linken Arm so gerade wie möglich (2). Achten Sie auf den herab-

fallenden Stamm. Stellen Sie sich so, dass der abgetrennte Stamm keine Gefährdung darstellt. Achten Sie auf Ihre Füße. Der abgetrennte Stamm könnte beim Herabfallen Verletzungen verursachen. Halten Sie das Gleichgewicht (3).

Entasten

Entasten ist die Bezeichnung für das Entfernen von Ästen und Zweigen von einem gefällten Baum.

Viele Unfälle geschehen beim Entasten. Sägen Sie nie Äste ab, wenn Sie auf dem Baumstamm stehen. Behalten Sie den Rückschlagbereich im Auge, wenn Äste unter Spannung stehen.

• Entfernen Sie Stützzweige erst nach dem Ablängen.
• Unter Spannung stehende Äste müssen von unten nach oben gesägt werden, um ein Festklemmen der Kettensäge zu verhindern.
• Beim Absägen von dickeren Ästen verwenden Sie dieselbe Technik wie beim Ablängen.
• Arbeiten Sie links vom Stamm und so nahe wie möglich an der Elektro-Kettensäge. Nach Möglichkeit ruht das Gewicht der Säge auf dem Stamm.
• Wechseln Sie den Standort, um Äste jenseits des Stammes abzusägen.
• Verzweigte Äste werden einzeln abgelängt.
• Beim Entasten größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen. Kleinere Äste, wie Bild N, mit einem Schnitt trennen.

Bäume fällen

Es ist viel Erfahrung erforderlich, um Bäume zu fällen. Fällen Sie nur Bäume, wenn Sie sicher mit der Elektro-Kettensäge umgehen können. Benutzen Sie die Elektro-Kettensäge auf keinen Fall, wenn Sie sich unsicher fühlen.

• Achten Sie darauf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereichs aufhalten. Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nächstliegenden Arbeitsplatz muss 2 1/2 Baumlängen betragen.
• Achten Sie auf die Fällrichtung: Der Anwender muss sich in der Nähe des gefällten Baumes sicher bewegen können, um den Baum leicht ablängen und entasten zu können. Es ist zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfängt. Beachten Sie die natürliche Fallrichtung, die von Neigung und Krummschaftigkeit des Baumes, Windrichtung und Anzahl der Äste abhängig ist.
• Stehen Sie bei abschüssigem Gelände oberhalb des zu fällenden Baumes.
• Kleine Bäume mit einem Durchmesser von 15-18 cm können gewöhnlich mit einem Schnitt abgesägt werden.
• Bei Bäumen mit einem größeren Durchmesser müssen Kerbschnitte und ein Fällschnitt angesetzt werden (siehe unten).
• Wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwischen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen. Beim Fällen von Bäumen ist dar-

auf zu achten, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachschäden verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommen, so ist das Versorgungsunternehmen sofort in Kenntnis zu setzen.

- Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht sind vom Baum zu entfernen.

Fällen Sie keinen Baum, wenn ein starker oder wechselnder Wind weht, wenn die Gefahr einer Eigentumsbeschädigung besteht oder wenn der Baum auf Leitungen treffen könnte.

Klappen Sie direkt nach Beenden des Sägevorgangs den Gehörschutz hoch, damit Sie Töne und Warnsignale hören können.

1. Entasten:

Entfernen Sie nach unten hän- gende Äste, indem Sie den Schnitt oberhalb des Astes ansetzen. Entasten Sie niemals höher als bis zur Schulterhöhe.

2. Fluchtbereich:

Entfernen Sie das Unterholz rund um den Baum, um einen leichten Rückzug zu sichern. Der Fluchtbereich (1) sollte etwa um 45° versetzt hinter der geplanten Fällrichtung (2) liegen.

3. Fallkerbe schneiden (A):

Setzen Sie eine Fallkerbe in die Richtung, in die der Baum fallen soll. Beginnen Sie mit dem unteren, horizontalen Schnitt. Die Schnitttiefe soll etwa 1/3 des Stammdurchmessers betragen.

Dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts vermieden. Machen Sie nun einen schrägen Sägeschnitt mit einem Schnittwinkel von ungefähr 45°, von oben, der exakt auf den unteren Sägeschnitt trifft.

Treten Sie nie vor einen Baum, der eingekerbt ist.

4. Fällschnitt (B):

Führen Sie den Fällschnitt von der anderen Seite des Stammes aus, während Sie links vom Baumstamm stehen und mit ziehender Sägekette sägen. Der Fällschnitt muss horizontal mindestens 5 cm oberhalb des horizontalen Kerbschnitts verlaufen. Er sollte so tief sein, dass der Abstand zur Kerbschnittlinie mindestens 1/10 des Stammdurchmessers beträgt. Der nicht durchgesägte Teil des Stammes wird als Steg (Fällleiste) bezeichnet. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Sägen Sie den Steg nicht durch.

Schieben Sie einen Fällkeil oder ein Brecheisen in den Fällschnitt, sobald die Schnitttiefe dies gestattet, um ein Festklemmen des Schwertes zu verhindern. Bei Annäherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglicherweise nicht in die gewünschte Richtung fällt oder sich zurückneigt und

DE

die Sägekette festklemmt, den Fällschnitt unterbrechen und zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden.

1. Wenn der Stammdurchmesser größer ist als die Länge des Schwertes, machen Sie zwei Schnitte.

Wir raten unerfahrenen Anwendern aus Sicherheitsgründen davon ab, einen Baumstamm mit einer Schwertlänge zu fällen, die kleiner ist als der Stammdurchmesser.

1. Nach Ausführen des Fällschnitts fällt der Baum von selbst oder mit Hilfe des Fällkeils oder Brecheisens.

Sobald der Baum zu fallen beginnt, ziehen Sie die Säge aus dem Schnitt heraus, stoppen den Motor, legen die Elektro-Kettensäge ab und verlassen den Arbeitsplatz über den Rückzugsweg.

Achten Sie grundsätzlich auf das herabfallende Schnittgut und nicht stolpern.

Bei Sägearbeiten am Hang sollte sich der Bediener der Ketten-säge im Gelände oberhalb des zu fällenden Baums aufhalten, da der Baum nach dem Fällen wahrscheinlich bergab rollen oder rutschen wird.

Wartung und Reinigung

Führen Sie Wartungs- und Reinigungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Netzstecker durch. Verletzungsgefahr!

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserer Fachwerkstatt durchführen.

Benutzen Sie nur originale Deltafox-Ersatzteile. Lassen Sie die Maschine vor allen Wartungs- und Reinigungsarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Reinigung

• Reinigen Sie die Maschine nach je- dem Gebrauch gründlich. Dadurch verlängern Sie die Lebensdauer der Maschine und vermeiden Unfälle.
• Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegebenenfalls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen. Benutzen Sie zur Reinigung keine Lösungsmittel oder Benzin!
• Reinigen Sie nach jeder Benutzung die Sägekette. Benutzen Sie hierzu einen Pinsel oder Handfeger. Benutzen Sie zur Reinigung der Kette keine Flüssigkeiten. Ölen Sie die Kette nach der Reinigung mit Kettenöl leicht ein.
• Reinigen Sie die Lüftungsschlitze und die Oberflächen der Maschine mit einem Pinsel, Handfeger oder trockenem Lappen. Benutzen Sie zur Reinigung keine Flüssigkeiten.

Wartungsintervalle

Führen Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung Ihrer Kettensäge wird die Lebensdauer der Säge verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Tabelle Wartungsintervalle

Maschinenteil Aktion		Vor jedem Gebrauch	Nach 10 Betriebsstunden
Komponenten der Kettenbremse	Prüfen, bei Bedarf ersetzen	√
Kettenrad Prüfen, bei Bedarf ersetzen		√
Sägekette	Prüfen, ölen, bei Bedarf nach-schleifen oder ersetzen	√
Schwert Prüfen, umdrehen, reinigen, ölen		√	√

Sägekette ölen

Reinigen und ölen Sie die Kette regelmäßig. Dadurch halten Sie die Kette scharf und erreichen eine optimale Maschinenleistung. Bei Schäden aufgrund unzureichender Wartung der Sägekette erlischt der Garantieanspruch. Ziehen Sie den Netzstecker und benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

• Ölen Sie die Kette nach der Reinigung, nach 10-stündigem Einsatz oder mindestens einmal pro Woche, je nachdem was zuerst eintrifft.
• Vor dem Ölen muss das Schwert, insbesondere die Zahnung des Schwertes gründlich gereinigt werden. Benutzen Sie hierzu einen Handfeger und einen trockenen Lappen.

- Ölen Sie die einzelnen Kettenglieder mit Hilfe einer Ölspritze mit Nadelspitze (im Fachhandel erhältlich). Tragen Sie einzelne Öltropfen auf die Gelenke und auf die Zahnspitzen der einzelnen Kettenglieder.

Sägekette schleifen

Eine falsch geschärfte Sägekette erhöht die Rückschlaggefahr! Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

Eine scharfe Kette gewährleistet eine optimale Schnittleistung. Sie frisst sich mühelos durch das Holz und hinterlässt große, lange Holzspäne. Eine Sägekette ist stumpf, wenn Sie die Schneidausrüstung durch das Holz drücken müssen

DE

und die Holzspäne sehr klein sind. Bei einer sehr stumpfen Sägekette fallen überhaupt keine Späne, sondern nur Holzstaub an.

• Die sägenden Teile der Kette sind die Schneidglieder, die aus einem Schneidezahn und einer Tiefenbegrenzernase bestehen. Der Höhen-abstand zwischen diesen beiden bestimmt die Schärftiefe.
- Beim Schärfen der Schneidezähne müssen folgende Werte berücksichtigt werden:

• Schärfwinkel (30°)
• Brustwinkel (85°)
• Schärftiefe (0,65 mm)

- Rundfeilendurchmesser (4,0 mm)

Abweichungen von den Maßangaben der Schneidengeometrie können zu einer Erhöhung der Rückschlagneigung der Maschine führen. Erhöhte Unfallgefahr!

Zum Schärfen der Kette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Messer im richtigen Winkel und in der richtigen Tiefe geschärft sind. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fachwerkstatt schärfen zu lassen. Wenn Sie sich das Schärfen der Kette zutrauen, erwerben Sie die Werkzeuge im Fachhandel.

1. Schalten Sie die Säge aus und ziehen Sie den Netzstecker.

2. Nehmen Sie die Sägekette ab (siehe Kapitel „Bedienen der Kettensäge“). Zum Schärfen sollte die Kette gut gespannt sein, um ein richtiges Schärfen zu ermöglichen.

3. Zum Schärfen ist eine Rundfeile mit 4,0 mm Durchmesser erforderlich.

Andere Durchmesser beschädigen die Kette und können zu einer Gefährdung beim Arbeiten führen!

1. Schärfen Sie nur von innen nach außen. Führen Sie die Feile von der Innenseite des Schneidzahns nach außen. Heben Sie die Feile ab, wenn Sie diese zurückziehen.
2. Schärfen Sie zuerst die Zähne einer Seite. Drehen Sie dann die Säge um und schärfen Sie die Zähne der anderen Seite.
3. Die Kette ist abgenutzt und muss gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneidzahns übrig ist.
4. Nach dem Schärfen müssen alle Schneidglieder gleich lang und breit sein.
5. Nach jedem dritten Schärfen muss die Schärftiefe (Tiefenbegrenzung) geprüft werden, und die Höhe mit Hilfe einer Flachfeile nachgefeilt werden. Die Tiefenbegrenzung sollte um ca. 0,65 mm gegenüber dem Schneidzahn zurückstehen. Runden Sie nach dem Zurücksetzen die Tiefenbegrenzung nach vorne etwas ab.

Kettenspannung einstellen

Das Einstellen der Kettenspannung ist im Kapitel „Inbetriebnahme, Sägekette spannen“ beschrieben.

• Schalten Sie die Säge aus und ziehen Sie den Netzstecker.
• Prüfen Sie regelmäßig die Kettenspannung und stellen Sie diese so oft wie möglich nach. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

Neue Sägekette einlaufen lassen

Bei einer neuen Kette verringert sich die Spannkraft nach einiger Zeit. Deshalb müssen Sie nach den ersten 5 Schnitten, spätestens nach 1 Stunde Sägezeit die Kette nachspannen.

Befestigen Sie eine neue Kette nie auf einem abgenutzten Antriebsritzel oder auf einem beschädigten oder abgenutzten Schwert. Die Kette könnte abspringen oder reißen. Schwere Verletzungen können die Folge sein.

Schwert warten

Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Kette oder mit dem Schwert hantieren.

Das Schwert muss alle 8-10 Arbeitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleisten (siehe dazu Kapitel „Inbetriebnahme“).

1. Schalten Sie die Säge aus und ziehen Sie den Netzstecker.
2. Nehmen Sie die Kettenradabdeckung, die Sägekette und das Schwert ab.
3. Prüfen Sie das Schwert auf Abnutzung. Entfernen Sie Grate und begradigen Sie die Führungsflächen mit einer Flachfeile.
4. Reinigen Sie die Ölöffnung (B 23), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten.
5. Montieren Sie Schwert, Kettensäge und Kettenradabdeckung und spannen Sie die Kettensäge.

Bei optimalem Zustand der Öl-durchlässe sprüht die Sägekette wenige Sekunden nach Anlassen der Säge automatisch etwas Öl ab.

Aufbewahrung

• Reinigen Sie das Gerät vor der Aufbewahrung.
• Entleeren Sie den Öltank vor längeren Betriebspausen. Entsorgen Sie Altöl umweltgerecht (siehe „Entsorgung/Umweltschutz“).
• Bringen Sie die Schwertschutzhülle an.
• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.

Entsorgung/Umweltschutz

Entsorgen Sie Altöl umweltgerecht - geben Sie es an einer Entsorgungsstelle ab. Schütten Sie Altöl nicht in die Kanalisation oder in den Abfluss.

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

DE

Elektrogeräte gehören nicht in den Hausmüll.

Entleeren Sie den Öltank sorgfältig und geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Garantie

Für dieses Gerät gewähren wir 24 Monate Garantie. Bei gewerblichem Einsatz er- lischt die Garantie.

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen.

Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen.

Insbesondere zählen hierzu: Sägekette, Schwert, Kettenrad und Kohlebürsten, sofern die Beanstandungen nicht auf Materialfehler zurückzuführen sind.

Von der Garantie ausgeschlossen sind sämtliche Schäden an der Maschine, an der Sägekette und am Schwert, die auf unzureichende Schmierung zurückzuführen sind.

Voraussetzung für die Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Wartungsintervalle eingehalten wurden, und die Hinweise zur Reinigung, Wartung und Instandhaltung befolgt wurden.

Mit Reparatur oder Austausch des Produktes beginnt kein neuer Garantiezeitraum.

Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird.

Reparatur-Service

- Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

- Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse.

Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht angenommen.

- Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt Haussicherung spricht an	Steckdose, Kabel, Leitung, Stecker prüfen, ggf. Reparatur durch Elektrofachmann. Haussicherung prüfen, s. Hinweis
	Ein-/Ausschalter defekt Reparatur durch Kundendienst
	Kohlebürsten abgenutzt Reparatur durch Kundendienst
	Motor defekt Reparatur durch Kundendienst
Kette dreht sich nicht	Kettenbremse blockiert Sägekette	Kettenbremse überprüfen, evt. Kettenbremse lösen
Schlechte Schneid-leistung	Sägekette falsch montiert Sägekette richtig montieren
	Sägekette stumpf	Schneidzähne schärfen oder neue Kette aufziehen
	Kettenspannung unge-nügend	Kettenspannung überprüfen
Säge läuft schwer, Kette springt ab	Kettenspannung unge-nügend	Kettenspannung überprüfen
Kette wird heiß, Rau-chentwicklung beim Sägen, Verfärbung der Schiene	Zu wenig Kettenöl	Ölstand prüfen und ggf. Kettenöl nachfüllen, Öl-Automatik prüfen und ggf. Ölausflusskanal reinigen oder Reparatur durch Kundendienst

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.service-deltafox.de

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontakt-formular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ Seite 207)

GB

Contents

16 Achterste handbescherming

17 Kabelhouder

18 Voedingskabel

2) ELEKTRISCHE VEILIGHEID

Bevor Sie die Elektro-Kettensäge in Betrieb nehmen, müssen Sie Schwert, Kette und Kettenradabdeckung montieren, die Kette justieren, Kettenöl einfüllen, die Funktion der Kettenbremse prüfen und die Öl-Automatik prüfen.

DEITCE Konformitätserklärung	Traduzione della dichiarazione di conformità CE originale
Hiermit bestätigen wir, dass die Elektro-KettensägeModell: DG-ECS 1830Lot-Nummer B-45033folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:	Con la presente dichiariamo che Elettrosega serie di costruzione DG-ECS 1830Numero lotto B-45033corrisponde alle seguenti direttive UE in materia nella rispettiva versione valida:
2006/42/EG • 2014/30/EU2000/14/EG • 2011/65/EU*	2006/42/EC • 2014/30/EU2000/14/EC • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:	Per garantire la conformità sono state applicate le seguenti norme armonizzate e anche le norme e disposizioni nazionali che seguono:
EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010EN 55014-1:2017 • EN 55014-2:2015EN 61000-3-2:2014 • EN 61000-3-11:2000
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EC bestätigt:Schallleistungspegel:Garantiert: 107 dB(A);Gemessen: 104,3 dB(A)Angewendetes Konformitäts-bewertungsverfahren entsprechend Anh. V / 2000/14/ECGemeldete Stelle: TÜV SÜD Service GmbH,Ridlerstr. 65, 80339 München, Germany,No. 0123Baumusterbescheinigungs-Nr.:M6A 036607 0528 Rev.00	Si dichiara inoltre in conformità alla direttiva 2000/14/EC sull'emissione acustica ambientale:Livello di potenza sonoragarantita: 107 dB(A)misurata: 104,3 dB(A)Procedura della valutazione della conformità applicata come da allegato V / 2000/14/ECAutorità registrata: TÜV SÜD Service GmbH,Ridlerstr. 65, 80339 München, Germany,No. 0123,Certificato di campione di costruzione n°:M6A 036607 0528 Rev.00
Verantwortlich für die Produkt-herstellung und die Aufbewahrung der technischen Unterlagen:	Responsabile per la produzione e la conservazione dei documenti tecnici:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany, 30.07.2019	(Christian Frank,Dokumentationsbevollmächtigter, Responsabile documentazione tecnica)

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
* L'oggetto descritto sopra è conforme alle prescrizioni della Direttiva 2011/65/EU del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

[NL] Vertaling van de originele CE-conformiteitsverklaring	[FR] Traduction de la déclaration de conformité CE originale
Hiermede bevestigen wij dat de Elektrische kettingzaag bouwserie DG-ECS 1830 Lot-nummer B-45033 aan de hierna volgende, van toepassing zijn-de EU-richtlijnen	Nous certifions par la présente que la Tronçonneuse électrique Série DG-ECS 1830 Numéro de lot B-45033 est conforme aux directives UE actuellement en vigueur :
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:	En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :
EN 60745-1:2009/A11:2010 • EN 60745-2-13:2009/A1:2010 EN 55014-1:2017 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-11:2000
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC bevestigd: akoestisch niveau Gegarandeerd: 107 dB(A) Gemeten: 104,3 dB(A) Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex V/ 2000/14/EC Aangemeld bij: TÜV SÜD Service GmbH, Ridlerstr. 65, 80339 München, Germany, No. 0123 Apparaat-Type nr.: M6A 036607 0528 Rev.00	De plus, conformément à la directive sur les émissions de bruit 2000/14/EC, nous confirmons : Niveau de puissance sonore garanti: 107 dB(A) mesuré: 104,3 dB(A) Procédé utilisé pour l'évaluation de la conformité en fonction de l'annexe V / 2000/14/EC Bureau declaré: TÜV SÜD Service GmbH, Ridlerstr. 65, 80339 München, Germany, No. 0123, de mo-dèle type N° M6A 036607 0528 Rev.00
Verantwoordelijk voor de produktfabricage en voor de bewaring van de technische documenten:	Responsable de la fabrication du produit et de la gestion des dossiers techniques :
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany, 30.07.2019

Grizzly Tools GmbH & CO KG

Kundenservice

Stockstädter Straße 20

63762 Großostheim

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Homepage: www.grizzly.biz

Novo CSV Ltd.

Tel.: [phone]

Fax.: [phone]

e-mail: [e-mail]

Homepage: www.sav03.fr

Boutique en ligne:

Homepage: www.hecht.cz

LTU

U A B Garden Baltic
