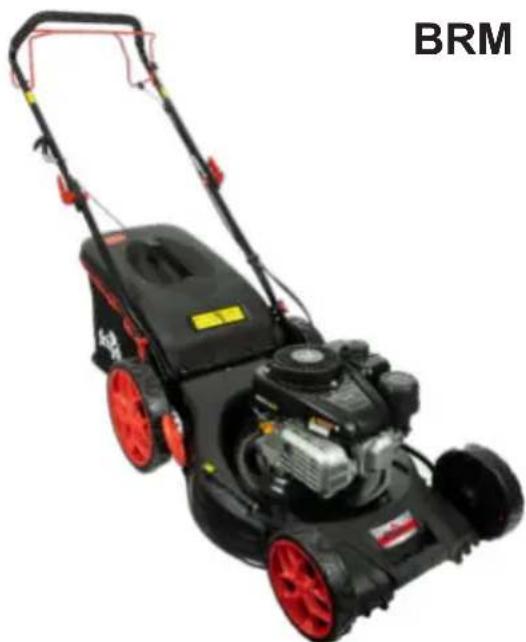

BRM 51172 A - Sekačka na trávu Grizzly - Bezplatný návod k obsluze

NÁVOD K OBSLUZE BRM 51172 A Grizzly

Benzin-Rasenmäher DE Tondeuse à essence FR Benzine-gazonmaaier NL Tosaerba a benzina IT Benzynowa kosiarka do trawy PL Petrol Lawn Mower GB Benzinová sekačka na trávu CZ Benzininé vejapjové LT Cortacésped de gasolina ES Benzínová kosačka SK

CZ Překlad originálního návodu k obsluze....129

K zabránění nesprávné manipulace si před prvním uvedením do provozu pozorně přečtěte tento návod k obsluze. Návod k obsluze dobře uskladněte a předejte jej každému následnému uživateli, aby tak byly informace kdykoliv k dispozici.

Obsah

Účel použití .....129

Obecný popis ....130

Objem dodávky 130

Popis funkce 130

Přehled....130

Ochrannázařízení 131

Technické údaje ....131

Symboly a piktogramy .....131

Symboly na přístroji ...... 131

Symboly v návodu....133

Bezpečnostnípokyny....133

Uvedenídoprovozu....136

Montážspodníhodržadla....136

Montáždržadla 136

Montáž startovacího lanka 137

Montáž / demontáž zachytávacího

koše na trávu ....137

Ukazatel stavu naplnění......137

Mulčovacísada 138

Boční výhoz trávy....138

Doplněnímotorovéhooleje ..... 138

Kontrola stavu oleje 138

Doplnění benzínu....139

Nastavení výšky sečení ..... 139

Obsluha 139

Spouštění/vypnutí motoru ...... 140

Sečení....140

Pracovní pokyny....140

Všeobecné pokyny k práci ...... 140

Rozdíl mezi sekáním trávníku a mulčováním trávníku....141

Čištění a údržba....141

Čisticí a údržbářské práce na spodní straně přístroje....141

Výměna vzduchového filtru ..... 142

Výměna/nastavení zapalovací svíčky 142

Výměna motorového oleje ..... 142

Nastavení bovdenu 143

Kontrola nože....143

Nastavení karburátoru 143

Skladování....143

Všeobecné pokyny ke skladování...143

Skladováníběhemdelších provozních přestávek......144

Odklízení a ochrana okolí .....144

Záruka....144

Opravárenská služba....145

Intervaly údržby....145

Náhradní díly/Příslušenství .....146

Hledání chyb 147

Překlad originálního prohlášení o shodě CE ......214

Výkres sestavení ......218

Service-Center 219

Účel použití

Přístroj je určen pouze pro sekání trávníku a trávy o ploše v domácí oblasti.

Přístroj je určen pro použití v domácích dílnách. Nebyl koncipován pro průmyslové trvalé používání.

Jakékoliv jiné použití, které tento návod výslovně nepřipouští, může vést k poškození přístroje a může představovat vážné nebezpečí pro uživatele.

Přístroj je určen k použití dospělou osobou. Děti a osoby, které nejsou s tímto návodem obeznámeny, přístroj nesmějí obsluhovat.

Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních osobách nebo jejich majetku.

Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.

Obecný popis

Zobrazení nejdůležitějších funkčních dílů naleznete na stranách 2-5.

Objem dodávky

Vybalte nástroj a zkontrolujte, je-li kompletní:

• benzínová sekačka na trávu
• sklopené držadlo
• sběrný koš na trávu
• Mulčovací sada
• Postranní odhazovací kanál
• Kabelové svorky
• montážní příslušenství pro upevnění rukojeti
• stručný návod
• Gebruiksaanwijzing

Popis funkce

Přístroj je poháněn výkonným čtyřtaktovým motorem (Zongshen NP170 Easy Start). Ovládání zařízení je usnadněno systémem Easy-Start s automatickým sytičem řízeným podle teploty, náhonem zadního kola a brzdicí funkcí nože.

Přístroj je vybavený kvalitním krytem z ocelového plechu, košem na zachycení trávy a sklopnou rukojetí.

Uživatel má k dispozici čtyři druhy provozu: Sečení se zachytávacím košem na trávu a bez zachytávacího koše na trávu, mulčování nebo sečení s postranním od-hazováním trávy.

Přehled

1 držadlo

2 bezpečnostní držadlo

3 rychloupínací páčka

3a matice

4 spodní držadlo
5 bowdeny
6 kabelová svorka
7 šroubů pro hvězdicové uchopení
7a šroub s plochou hlavou
8 víko nádrže
9 kryt motoru
10 benzínové čerpadlo (Primer)
11 pouzdro vzduchového filtru
12 vzduchový filtr
13 prední kola
14 konektor zapalovací svíčky
15 ochrana výfuku
16 boční výhoz s ochranou proti nárazu
17 víčko olejové nádrže s měrkou
18 pouzdro z ocelového plechu
19 páka pro nastavení výšky řezu
20 zadní kola
21 ochrana proti nárazu
22 zachytávací koš na trávu
22a ukazatel stavu naplnění na zachytávacím koši na trávu
23 vedení startovacího lanka
24 rukojeť startéru s lankem
25 třmen pohonu
26 mulčovací sada
27 boční vyhazovací kanál

28 plastové klapky

soutyčí zachytávacího koše na trávu

30 uchycení zachytávacího pytle

31 plnicí hrdlo

32 zapalovací svíčka

33 přípojka hadice

34 zajišťovací matice bowdenu

35 nastavovací matice bowdenu

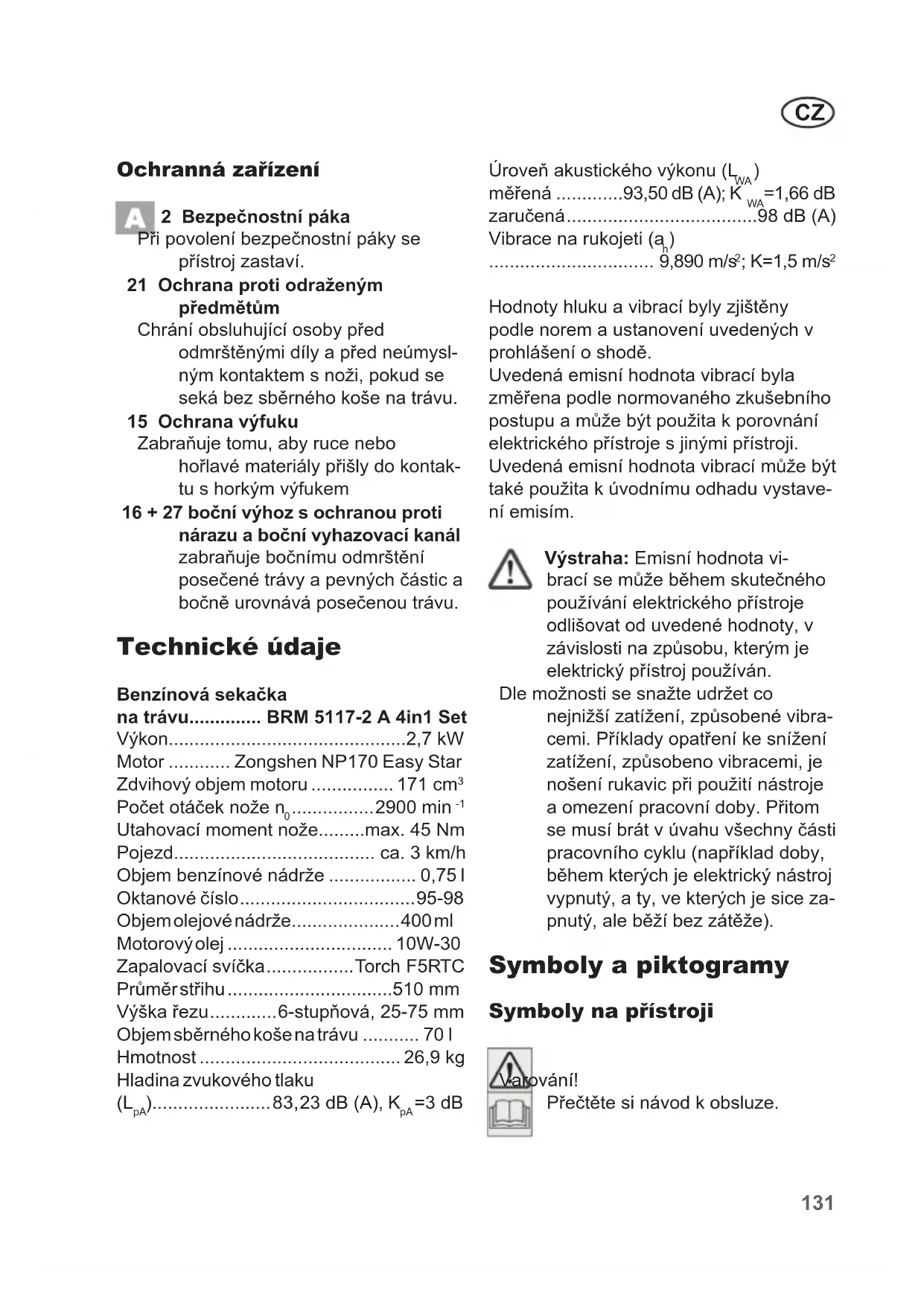

Ochranná zařízení

2 Bezpečnostní páka

Při povolení bezpečnostní páky se přístroj zastaví.

21 Ochrana proti odraženým předmětům

Chrání obsluhující osoby před odmrštěnými díly a před neúmyslným kontaktem s noži, pokud se seká bez sběrného koše na trávu.

15 Ochrana výfuku

Zabraňuje tomu, aby ruce nebo hořlavé materiály příšly do kontaktu s horkým výfukem

16 + 27 boční výhoz s ochranou proti nárazu a boční vyhazovací kanál zabraňuje bočnímu odmrštění posečené trávy a pevných částic a bočně urovnává posečenou trávu.

Technické údaje

Benzínová sekačka

na trávu...... BRM 5117-2 A 4in1 Set

Výkon....2,7 kW

Motor ...... Zongshen NP170 Easy Star

Zdvihový objem motoru .... 171 cm ^3

Počet otáček nože n _0 ......2900 min ^-1

Utahovací moment nože......max. 45 Nm

Pojezd...... ca. 3 km/h

Objem benzínové nádrže ..... 0,75 l

Oktanové číslo....95-98

Objem olejové nádrže....400 ml

Zapalovací svíčka......Torch F5RTC

Průměrstřihu....510 mm

Výška řezu......6-stupňová, 25-75 mm

Objem sběrného koše na trávu ..... 70 l

Hmotnost 26,9 kg

Úroveň akustického výkonu (L _WA )

měřená .....93,50 dB (A); K _WA =1,66 dB zaručená.....98 dB (A)

Vibrace na rukojeti ( a_h )

9,890 m/s ^2 ; K=1,5 m/s ^2

Hodnoty hluku a vibrací byly zjištěny podle norem a ustanovení uvedených v prohlášení o shodě.

Uvedená emisní hodnota vibrací byla změřena podle normovaného zkušebního postupu a může být použita k porovnání elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu odhadu vystavení emisím.

Výstraha: Emisní hodnota vi- brací se může během skutečného používání elektrického přístroje odlišovat od uvedené hodnoty, v závislosti na způsobu, kterým je elektrický přístroj používán.

Dle možnosti se snažte udržet co nejnižší zatížení, způsobené vibracemi. Příklady opatření ke snížení zatížení, způsobeno vibracemi, je nošení rukavic při použití nástroje a omezení pracovní doby. Přitom se musí brát v úvahu všechny části pracovního cyklu (například doby, během kterých je elektrický nástroj vypnutý, a ty, ve kterých je sice zapnutý, ale běží bez zátěže).

Symboly a piktogramy

Symboly na přístroji

ování!

Přečtěte si návod k obsluze.

CZ

Nebezpečí poranění odmrštěnými částmi.

Zabraňte přístupu okolo stojících osob k přístroji.

Nebezpečí poranění ostrými noži!

Udržujte si přístroj v dostatečné vzdálenosti od rukou a nohou.

Pozor – jedovaté výpary!

Přístroj neprovozujte v uzavřených prostorách.

Pozor – benzín je hořlavý! Nekuřte a nepřibližujte se s tepelnými zdroji.

Pozor - nebezpečí poranění!

zahájením údržby vypněte

motor a vytáhněte koncovku zapa- lovacího kabelu.

Pozor – horké plochy!

Nebezpečí popálení.

- nebezpečí poranění!

Nasad'te si prostředky pro ochranu zraku a sluchu.

Ponecháte-li zařízení bez dozo- ru, vypněte motor.

Nikdy nesečte, nacházejí-li se v blízkosti osoby, zejména děti, nebo zvířata.

Přístroj nevystavujte vlhkosti.

h nože sekačky. Hrozí nebez- pečí úrazu!

Nebezpečí! Udržujte si přístroj v dostatečné vzdálenosti od rukou a nohou.

Údaj hladiny akustického tlaku L _WA v dB.

Průměr střihu

Symboly indikace naplnění.

Piktogram na držadle:

Zapnutí přístroje (ON):

Bezpečnostní držadlo přitáhnout k sobě.

Vypnutí přístroje (OFF):

Bezpečnostní držadlo uvolnit.

Zapnutí pojezdu kol:

přitáhnout páku pojezdu

Pohon kol vyp:

Piktogram na bočním výhozu:

Upozornění Před otevřením je nutné odblokovat boční ochranu proti nárazu

Piktogram na benzínovém čerpadlu:

Před spuštěním třikrát stiskněte benzínové čerpadlo (primer).

Piktogram na víčku nádrže:

max. 10% ethanol

Piktogram na krytce olejové nádrže:

OIL Upozornění na plnícím hrd- lu na olej

Piktogram na motoru:

Přečtěte si návod k obsluze

Výstraha před hořlavými látkami

Pozor – toxické výpary! Neprovozujte přístroj v uzavřených prostorách

Pozor! Před spuštěním zkontrolujte hladinu oleje. Používejte motorový olej 10W30

Pozor – horké povr- chy!

Nebezpečí popálení

ění na skříňce vzduchového filtru

Symboly v návodu

Výstražné značky s údaji pro za-bránění škodám na zdraví anebo věcným škodám.

Příkazové značky (namísto výkřičníku je vysvětlován příkaz) s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Vysoce vznětlivé

Dráždivé

Zdraví škodlivé

Nebezpečné

pro

životi

Pro Vaši bezpečnost: Při spuštění přístroje se postavte za něj.

Bezpečnostní pokyny

Tato část pojednává o základních bezpečnostních předpisech při práci s benzínovou sekačkou.

VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a instrukce. Opomenutí při dodržování bezpečnostních upozornění a instrukcí může způsobit úder elektrickým proudem, požár a/nebo těžká zranění.

Pokyny:

- Přečtěte si pečlivě návod k obsluze. Seznamte se s možnostmi nastavení a správným používáním zařízení.

- V případě nejistot při používání přístroje a o zakázaném ovládání se nechte zaškolit.

- Bud'te pozorní, dbejte na to, co děláte, a při práci se říd'te zdravým rozumem. Přístroj nepoužívejte, pokud jste unaveni nebo nemocní nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při použití přístroje může vést k vážným zraněním.

- Tento přístroj není určen pro použití osobami se sníženými fyzickými, smy-

CZ

slovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a/nebo znalostí; ledaže jsou pod do-hledem osoby zodpovědné za jejich bezpečnost, nebo budou ní poučení o tom, jak používat zařízení.

• Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrát s přístrojem.
• Nikdy nedovolte, aby děti nebo jiné osoby, které se neobeznámily s návodem k obsluze, přístroj používaly. Místními ustanoveními může být stanoven minimální věk uživatele.
• Nikdy nekoste, když se v blízkosti nachází osoby, zejména děti, nebo zvířata. Při rozptýlení můžete ztratit kontrolu nad přístrojem.
• Myslete na to, že uživatel je zodpovědný za nehody a úrazy s účastí dalších lidí a jejich majetku.
• Dodržujte ochranu proti hluku a místní předpisy.

Přípravná opatření:

• Při kosení je nutné vždy nosit neklouzavou obuv a dlouhé kalhoty. Nikdy nesekejte naboso nebo v lehkých sandálech. Volnější oblečení, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými díly. Nošení vhodného oblečení snižuje riziko zranění.
• Zkontrolujte oblast, na které se přístroj použije a odstraňte všechny předměty (např. kameny, tyče, dráty, hračky), které by mohly být zachyceny a od-hoďte je.

• Varování: Benzín je vysoce vznětlivý. Oheň nebo exploze mohou vést k těž- kým popáleninám:

• uchovávejte benzín pouze v nádobách k tomu určených;

• benzín nalévejte pouze venku a během nalévání nekuřte;
• před spuštěním motoru je třeba

benzín doplnit. Během chodu motoru nebo je-li přístroj horký, není dovoleno otevírat uzávěr nádrže ani doplňovat benzín.

• jestliže benzín přetekl, není dovoleno podnikat žádný pokus o spuštění motoru. Namísto toho je třeba přístroj odstranit z plochu znečištěné benzínem. Je třeba se vyvarovat jakémukoliv pokusu o spuštění motoru, dokud se benzínové výpary neodpaří;

• z bezpečnostních důvodů je nutno v případě poškození vyměnit uzávěry benzínové nádrže a jiné uzávěry nádrží.

• Poškozené tlumiče hluku vyměňte.

• Před použitím je nutno vždy vizuálně zkontrolovat, jestli nejsou řezací nástroje, upevňovací čepy a celá řezací jednotka opotřebovány nebo poškozeny. Pro zamezení nevyváženosti je dovoleno opotřebované nebo poškozené nástroje a čepy vyměňovat pouze v celé sadě.
• Budte opatrní u přístrojů s více řezacími nástroji, protože pohyb nože může vést k rotaci ostatních nožů.
• Používejte pouze náhradní díly a příslušenství, které jsou dodány a doporučeny výrobcem. Použití cizích dílů může vést k poranění a je důvodem okamžité ztráty nároku na záruku.

Manipulace:

• Nenechávejte spalovací motor běžet v uzavřených prostorách, ve kterých se může nashromáždit nebezpečný oxid uhelnatý.
• Sekejte trávu pouze za denního světla při dobrém umělém osvětlení. Neosvětlená pracovní oblast může způsobit nehody.
• Vyhněte se pokud možno použití přístroje v případě, jestliže je tráva mokrá.

- Dbejte vždy na bezpečnou stabilitu, zejména na svazích, skládkách, příko-pech nebo nábřežích. To Vám umožní lépe kontrolovat přístroj v neočekáva-ných situacích.

• Vždy pracujte šikmo ke svahu, nikdy směrem do svazu nebo ze svahu.
• Bud'te obzvláště opatrní, jestliže měníte na svahu směr jízdy.

• Nesekejte trávu na příliš strmých svazích (max. 10°).

• Ved'te přístroj pouze rychlostí chůze.

• Bud'te zvláště opatrní, jestliže přístroj otáčíte nebo jej přitahujete k sobě.
• Řezací nástroj zastavte, v případě že je nutno přístroj naklonit, že je transportován přes jiné plochy, než je tráva, a jestliže přístroj dopravujete od sekané plochy nebo směrem k ní.
• Nikdy přístroj nepoužívejte, jestliže jsou poškozena ochranná zařízení nebo ochranné mřížky nebo bez na-montovaných ochranných zařízení, například ochrana proti odraženým předmětům a/nebo sběrný koš na trávu. Tím je zajištěno, že zůstane za-chována bezpečnost přístroje.
• Neměňte nastavení regulátoru motoru, ani jej nepřetáčejte. Mohli byste přístroj poškodit.
• Než spustíte motor, odpojte všechny řezací nástroje a pohony.
• Spouštěcí spínač startujte nebo aktivujte opatrně, podle pokynů výrobce. Dbejte na dostatečnou vzdálenost řezacího nástroje od nohou. Hrozí nebezpečí poranění.

• Při startování nebo spouštění motoru nesmí být přístroj nakloněn, ledaže by byl přístroj při procesu nadzvednut. V takovém případě nakloňte přístroj pouze do té míry, jak je to bezpodmínečně nutné a zvedněte pouze stranu odvrácenou od uživatele.

• Motor nespouštějte, jestliže stojíte před vyhazovacím kanálem.

• Motor spouštějte podle pokynů a jen tehdy, jestliže jsou vaše nohy v bezpečné vzdálenosti od řezacích nástrojů.
• Nikdy nedávejte ruce nebo nohy k otáčejícím se dílům nebo pod ně. Bud'te vždy v dostatečné vzdálenosti od vyhazovacího otvoru. I drobná nepozornost při používání přístroje může vést k těžkým poraněním.
• Nikdy prístroj nezvedejte nebo nepřenášejte, jestliže je motor v chodu.

• Vypněte motor, vytáhněte koncovku zapalovacího kabelu a ujistěte se, že jsou všechny pohyblivé díly zastaveny:

• než uvolníte blokace nebo odstraníte ucpání ve vyhazovacím kanálu;

• než prístroj budete kontrolovat, čistit nebo na něm pracovat;
• jestliže bylo nalezeno cizí těleso. Než přístroj znovu spustíte a budete s přístrojem pracovat, zkontrolujte, jestli není přístroj poškozen a provedte potřebné opravy;
• jestliže prístroj začne nezvykle silně vibrovat, je nutná okamžitá kontrola.

• Vypněte motor

• jestliže od prístroje odcházíte;

• než doplníte palivo;

• Při doběhu motoru je nutno zavřít škr-ticí klapku.

• Přístroj nikdy nenechávejte na pracovišti bez dozoru.
• Nepracujte s poškozeným, neúplným přístrojem nebo přístrojem přestavěným bez souhlasu výrobce.

Používání strojů pro jiné účely, než je určeno, může vést k nebezpečným situacím.

- Při nebezpečí úderu bleskem s přístrojem nepracujte. Nebezpečí úrazu elektrickým proudem.

CZ

Údržba a skladování:

• Zajistěte, aby byly všechny matice, čepy a šrouby pevně utaženy a aby se přístroj nacházel v bezpečném pracovním stavu. Hodně nehod bývá způsobeno špatně udržovanými přístroji.
• Nikdy neuchovávejte přístroj s benzínem v nádrži uvnitř budovy, ve které mohou možné benzínové výpary přijít do styku s otevřeným ohněm nebo jiskrami.
• Než prístroj odstavíte v uzavřených prostorách, nechejte motor vychladnout. Hrozí nebezpečí požáru.
• Pro zabránění nebezpečí požáru udržujte motor, výfuk a oblast kolem palivové nádrže bez trávy, listů nebo vytékajícího tuku (oleje).
• Pravidelně kontrolujte sběrný koš, jestli není opotřebený nebo neztrácí funkčnost.
• Z bezpečnostních důvodů vyměňujte opotrebované nebo poškozené díly. Poškozené tlumiče hluku vyměňte.
• Jestliže je nutno vyprázdnit palivovou nádrž, mělo by k tomu dojít venku.
• Zacházejte s přístrojem opatrně. Nože udržujte ostré a čisté, aby mohly lépe a bezpečněji pracovat. Dodržujte předpisy pro údržbu.
• Nepokoušejte se přístroj sami opravit, pokud k tomu nemáte patřičné školení. Veškeré práce, které nejsou uvedeny v tomto návodě, mohou provádět pouze námi autorizovaná zákaznická střediska.
• Přístroj skladujte na suchém místě a mimo dosah dětí. Stroj je nebezpečný, jestliže jej používají nezkušené osoby.

Uvedení do provozu

Pozor! Rotující nůž. Práce na přístroji provádějte pouze při vypnutém motoru a zastaveném noži.

Před spuštěním přístroje je nutné

• příp. sejmout ochranné krytky
• namontovat spodní držadlo
• namontovat horní držadlo
• namontovat zásobník na nástroje
• případně namontovat zachytávací koš na trávu / mulčovací sadu / postranní vyhazovací kanál
• namontovat startovací lanko
• doplnit motorový olej
• doplnit benzín
• případně nastavit výšku sečení

Montáž spodního držadla

1. Vyklopte spodní držadlo (4) společně s horním držadlem (1).

2. Potom upevněte dolní dr- žadlo (4) pomocí šroubů hvězdi- cového uchycení (7) a šroubů s plochou hlavou (7a) na sekačce na trávu. Přitom určete požado- vaný sklon držadla výběrem ně- které z možných poloh šroubů.

Montáž držadla

Dbejte na to, aby při montáži držadla nedošlo k přiskřípnutí bowdenů (5).

1. Nasadte držadlo (1) na spodní rukojeť (4).

2. Z vnější strany zasuňte závit rychloupínací páčky (3) skrz vy-vrtané otvory.

3. Na závit rychloupínací páčky (3) našroubujte po jedné matici (3a).

4. Zajistěte rychloupínací páčku (3) jejím zatlačením ve směru držadla (1).

Rychlouínací páčka (3) musí přiléhat k držadlu tak, aby bylo možné provést upnutí střední silou. V opačném případě se rychloupínací páčka pro upnutí musí otočit ve směru hodinových ručiček nebo uvolnit proti směru hodinových ručiček.

1. Upevněte bowden (5) pomocí kabelovésvorky (6) na spodním držadle (4) (viz D).

Montáž startovacího lanka

1. Zatáhněte zarukojeť (2) ve směru k hornímu držadlu (1) a při-držte ji.

2. Pomalu zatáhněte za startovací lanko na rukojeti startéru (24) ve směru k držadlu a zavěste startovací lanko do vedení (23).

3. Pust'te bezpečnostní držadlo (2).

Montáž / demontáž zachytávacího koše na trávu

Pozor: Neprovozujte přístroj bez plně namontovaného zachytá- vacího koše na trávu (24) nebo bez ochrany proti nárazu (23). Nebezpečí zranění!

Složení zachytávacího koše na trávu:

- Ohrňte plastové jazýčky (28) přes soutyčí zachytávacího koše na trávu (29).

Montáž zachytávacího koše na trávu na přístroj:

Před použitím zachytávacího koše na trávu (22) je nutné sejmout mulčovací sadu (26) a boční vyhazovací kanál (27) (viz H).

1. Nadzdvihněte ochranu proti nárazu (21).

2. Uchopte zachytávací koš na trá- vu (22) za rukojeť pro prénášení.

3. Zavěste zachytávací koš na trá- vu (22) do připraveného úchytu zachytávacího pytle (30) na zadní straně přístroje.
4. Odložte ochranu proti nára- zu (21), tato udržuje zachytáva- cí koš na trávu v pozici.

Sejmutí/vyprázdnění zachytávacího koše na trávu:

1. Zastavte motor a počkejte, až se nůž zastaví.
2. Nadzdvihněte ochranu proti nárazu (21).
3. Vyjměte zachytávací koš na trávu (22) za rukojeť pro prénášení.
4. Vyprázdněte zachytávací koš na trávu (viz kapitola „Likvidace/ochrana životního prostředí“).
5. Znovu namontujte zachytávací koš na trávu.

Ukazatel stavu naplnění

Na zachytávacím koši na trávu (22) je namontován ukazatel stavu naplnění (22a). Ukazatelstavu naplnění funguje pouze tehdy, když je přístroj v provozu.

CZ

GO Ukazatel stavu naplnění otevřen: Zachytávací koš na trávu je prázd- ný

STOP Ukazatel stavu naplnění zavřen: Zachytávací koš na trávu je plný. Zachytávací koš na trávu se musí vyprázdnit.

Mulčovací sada

Před použitím mulčovací sady (26) je nutné sejmout boční vyhazovací kanál (27) (viz „Boční výhoztrávy“ ).

1. Zavěste boční vyhazovací kanál (27).

2. Odložte ochranu proti nára- zu (16) na bočním výhozu. Ochrana proti nárazu přidržuje boční vyhazovací kanál (27) v pozici.

Doplnění motorového oleje

Výstraha! Motorový olej je škodlivý pro zdraví a životní prostředí.

Připevnění mulčovací sady

1. Sejměte zachytávací koš vu (22), pokud je vsazen.

Před každým sečením zkontrolujte áhladinu oleje a doplňte olej při do- sažení spodní značky.

1. Nadzdvihněte ochranu proti nárazu (21).

2. Nasad'te mulčovací sadu (26) do uchycení a zatlačte držadlo (26a) mulčovací sady (26). Držadlo (26a) slyšitelně zaskočí.

1. Odšroubujte víčko olejové nádrže s olejovou měrkou (17).

2. Načity motorový olej do olejové u prádrže. Olejová nádrž pojme 0,4 l motorového oleje. Použijte (26a) značkový olej..

3. Opščduzavřete (26)o olejové nádrže (17).

Boční

Sejmutí mulčovací

1. Nadzdvihněte ochranu razu (21).

2. Zatlačte držadlo

3. Sejměte mulčovací

výhoz trávy

Před použitím postranního výhozu trávy je nutné nasadit mulčovací sadu (26) a sejmout zachytávací koš na trávu (22).

Připevnění bočního odhazovacího kanálu

1. Zatáhněte blokovací prvek (16a) ochrany proti nárazu (16) doleva.

2. Nadzdvihněte ochranu proti ná- razu (16) na bočním výhozu.

Kontrola stavu oleje

1. Odšroubujte víčko olejové nádrže s měrkou (17).

2. Otřete měrku čistým hadříkem.

3. Víčko olejové nádrže s měr- kou (17) nasad'te zpět do olejo- vé nádrže až na doraz.

4. Po vytažení odečtěte hladinu oleje na měrce (17).

Hladina oleje musí být v označeném poli mezi značkou minimálního a maximálního naplně-

ní (maximum: 0,4 l motorového oleje v olejové nádrži).

1. Uzavřete olejovou nádrž víčkem olejové nádrže (17)

2. Setřete rozlity motorový olej ze sekačky.

Doplnění benzínu

Výstraha! Benzín je zápalný, dráždivý, škodlivý pro zdraví a životní prostředí.

• benzín uchovávejte v nádobách pro něj určených;
• palivo doplňujte pouze venku a nikdy, jestliže je motor v chodu, nebo je stroj horký;
• uzávěr palivové nádrže otvírejte po- malu, aby se mohl redukovat přetlak;
• při plnění paliva nekuřte;
• zabraňte kontaktu s pokožkou a vdechnutí výparů;
• rozlity benzín odstraňte.
• udržujte benzín v dostatečné vzdálenosti od jisker, otevřeného ohně a jiných zápalných zdrojů.

- Nepoužívejte směs benzínu s olejem.

- Používejte bezolovnatý benzín Normal nebo Super. v případě použití bio-paliva se nesmí přimísit více než 10 % ethanolu.

- Používejte pouze čistý a čerstvý benzín.

- Benzín neskladujte déle než jeden měsíc, protože se jeho kvalita zhoršuje.

Nenaplňujte nádrž až úplně k okraji, aby měl benzín dostatek prosto- ru pro expanzi.

1. Odšroubujte víčko palivové nádrže ( 8)

2. Doplňte benzín až ke spodní hraně plnicího hrdla (31).

3. Uzavřete víko nádrže.
4. Otřete zbytky benzínu kolem uzávěru paliva.

Nastavení výšky sečení

Přístroj má 6 poloh k nastavení výšky sečení (25-75 mm):

1. Zatáhněte páku (19) směrem ven a posuňte ji do požadované pozice.

2. Zatlačte páku opět dovnitř.

Správná výška sečení pro dekorativní trávník je asi 25 – 45 mm, u užitkového trávníku pak asi 40 – 65 mm.

Pro první sečení v sezóně by se měla zvolit vysoká výška sečení.

Obsluha

Určitému zatížení hlukem způsobenému tímto přístrojem se nelze vyhnout. Odložte hlučné práce na povolenou a k tomu určenou dobu. Dodržujte příp. doby klidu a omez-te dobu trvání práce na minimum. Pro vaši osobní ochranu a ochranu osob nacházejících se v blízkosti je nutné nosit vhodnou ochranu sluchu.

Výstraha! Benzín je hořlavý. Nastartujte motor ve vzdálenosti nejméně 3 metry od místa plnění. Hrozí nebezpečí požáru.

CZ

Nastartuje přístroj na pevném a vodorovném povrchu, pokud možno ne ve vysoké trávě. Ujistěte se, že řezný nástroj se nedotýká objektů ani země.

Pro Vaši bezpečnost: Při spuštění přístroje se postavte za něj.

Pravidelně kontrolujte hladinu benzínu a oleje (viz „Uvedení do provozu“) a včas je doplňte.

Spouštění/vypnutí motoru

Pustte bezpečnostní držadlo (2). Motor se vypne a nůž se zabrzdí.

Nůž se musí zastavit do 7 sekund.

Sečení

1. Nastartuje motor (viz „Nastartová-ní/zastavení motoru“).

1. Pohon kol: Zap: Zatáhněte za třmen pohonu (25) směrem k držadlu (1), přístroj se posune dopředu.

Vyp: Pust'te třmen pohonu(25). Prístroj se zastaví.

Studený start:

1. Stiskněte 3krát dlo benzinu (10)

1. Zatáhněte za bezpečnostní ru- kojeť (2) ve směru k držadlu (1) a přidržte ji.

2. Zatáhněte za rukojeť startéru (24).

3. Po nastartování motoru pomalu nechte rukojeť startéru sklouznout zpět do vedení lanka startéru (23).

V případě teplého startu není potřebné stisknutí primeru(10).

Pokud se primer stiskne příliš často, vnikne do karburátoru příliš velké množství benzínu a motor lze těžce nastartovat.

Zastavení motoru:

- Pustte bezpečnostní držadlo (2). Motor se vypne a nůž se zabrzdí.

Pravidelně kontrolujte zařízení pro zastavení nožů.

Pracovní pokyny

palivové čerpa- (PVšč)obecné pokyny k práci

• Sekejte pokud možno suchý trávník, abyste šetřili drny.
• Hloubku řezu nastavte tak, aby nebyl přístroj přetěžován.
• Ved'te přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sekání bez mezer by se dráhy měly vždy o několik centimetrů překrývat.
• Neposunujte se směrem dozadu.
• Na svazích pracujte vždy šikmo ke svahu.
• Pokud by přišly nože do kontaktu s cizími tělesy, motor okamžitě vypněte. Počkejte, až se nůž zastaví, a zkontrolujte, zda není přístroj poškozen. V práci pokračujte pouze tehdy, jestliže není přístroj poškozen.
  • V pracovních přestávkách a při transportu přístroj vypněte a počkejte, až se nůž zastaví.
• Po každém použití přístroj vyčistěte, jak je popsáno v kapitole „Čištění a údržba“.

Rozdíl mezi sekáním trávníku a mulčováním trávníku

Při použití mulčovací sady (26) se posekaná tráva nezachytává v zachytávacím koši na trávu, ale se rozdrtí a rozdělí se na trávníku. Živiny obsažené v odřezcích se tak půdními organismy rozloží a tvoří koloběh živin. Mulčovaný trávník se proto musí hnojit mnohem méně často.

V zásadě platí, že trávník se musí sekat relativně často, aby na trávníku zůstalo jen malé množství mulče.

Nejlepší je proto trávník mulčovat alespoň jednou týdně a sekačku nastavit tak, aby bylo mulčováno pouze asi 40% celkové výšky trávníku. Pokud mulč zůstane viditelný na trávníku (například při prvním sekání trávníku nebo při silném růstu), mělo by se pracovat se zachytávacím košem na trávu (22).

Čištění a údržba

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, specializovanou opravnou. Používejte pouze originální náhradní díly Grizzly Tools. Hrozí nebezpečí úrazu!

Údržbu a čištění provádějte zásadně při vypnutém motoru a vytažené koncovce zapalo-vacího kabelu. Hrozí nebezpečí poranění!

Před prováděním veškeré údrž- by a čištění nechejte přístroj vychladnout. Části motoru jsou horké. Hrozí nebezpečí popálení!

Při manipulaci s nožem noste rukavice.

Čisticí a údržbářské práce na spodní straně přístroje:

Položte pod benzínovou sekačku podložku.

Přístroj nenaklánějte na stranu ani vpřed. Mohou vytéct provozní kapaliny a motor se může poškodit.

Zabezpečte, aby přístroj držela druhá osoba, protože hrozí nebezpečí jeho převrácení.

1. Vytáhněte konektor zapalovací svíčky ( 14).

2. Sejměte zachytávací koš na trá- vu ( 22).

3. Vyvěste rukojeť startéru s lan-kem (24).

4. Povolte rychloupínač (3) a C sklopte spodní držadlo (1). Při sklápění dbejte na to, aby bowdeny (5) nebyly sevřené.

5. Nakloňte přístroj dozadu.

- Přístroj udržujte vždy v čistém stavu. Při čištění používejte kartáč nebo hadřík, avšak žádné agresivní čisticí prostředky ani rozpouštědla. K čištění motoru nepoužívejte vodu, mohlo by dojít ke kontaminaci palivo-vého systému.

- K čištění krytu nože můžete k horní straně krytu připojit hadici (viz obrázek 33).

- Po sečení odstraňte všechny přilnuté rostlinné zbytky kusem dřeva nebo plastu. Zejména vyčistěte větrací otvory, vyhazovací otvor a prostor nože. Nepoužívejte tvrdé ani špičaté předměty, tyto by mohly přístroj poškodit.

• Kola čas od času naolejujte.

CZ

• Před každým použitím sekačky na trávu zkontrolujte na výskyt zjevných vad, např. povolené, opotřebované nebo poškozené součásti. Zkontrolujte upevnění všech matic, čepů a šroubů.
• Zkontrolujte kryty a ochranná zařízení (A 2, 9, 15, 16, 21, 27), zda nejsou poškozena a zda jsou správně nasazena. Podle potřeby je vyměňte.

S

Výměna vzduchového filtru

Přístroj nikdy neprovozujte bez vzduchového filtru. Prach a nečistoty se jinak dostanou do motoru a zapříčiní poškození stroje.

Vyjmutí vzduchového filtru

1. Vytáhněte konektor zapalovací svíčky (14) (viz „Údržba zapalovací svíčky“.
2. Otevřete skřín vzduchového filtru (11).
3. Vyjměte vzduchový filtr (12).
4. Vzduchový filtr (12) vyčistěte v mýdlovém roztoku.
5. Nechte vzduchový filtr (12) vysušit. Do vzduchového filtru vetřete několik kapek čerstvého motorového oleje.
6. Vadný vzduchový filtr (12) nahrad'te novým vzduchovým filtrem (viz „Náhradní díly / příslušenství“).

Vložení vzduchového filtru

1. Vložte vzduchový filtr (12) do skříně vzduchového filtru (11).
2. Znovu uzavřete skřín vzduchového filtru (11).

Výměna/nastavení zapalovací svíčky

Opotřebované zapalovací svíčky nebo příliš velký odstup zápalu vedou ke snížení výkonu motoru.

P

1. Vytáhněte konektor zapalovací svíčky (14) současným zatažením a otočením zapalovací svíčky (32).

2. Vyšroubujte zapalovací svíčku (32) v proti směru hodinových ručiček klíčem na zapalovací svíčky.

3. Měrnými lístky zkontrolujte odstup zápalu (k dostání ve specializované prodejně). Odstup zápalu musí být 0,6 - 0,8 mm.

4. Podle potřeby nastavte opatrně odstup ohnutím zapalovacího oblouku zapalovací svíčky.

5. Zapalovací svíčku očistěte drátěným kartáčem.

6. Vyčistěnou a nastavenou zapalo- vací svíčku (32) opět našroubujte nebo vyměňte poškozenou zapa- lovací svíčku za novou.

7. Vyšroubujte zapalovací svíčku (32) ve směru hodinových ručiček klíčem na zapalovací svíčky (doporučený utahovací moment 20 Nm).

Výměna motorového oleje

Výstraha! Motorový olej je škodlivý pro zdraví a životní prostředí.

Výměnu motorového oleje provedte pouze při teplém motoru.

Pro výměnu oleje potřebujete:

• sadu pro výměnu oleje
• prázdnou nádobu na starý olej.

- První výměnu motorového oleje provedte přibližně po 5 provozních hodinách, poté každých 50 provozních hodin nebo ročně.

- Starý olej zlikvidujte ekologicky (viz „Likvidace/ochrana životního prostředí“)

1. Vytáhněte konektor zapalovací svíčky (14) (viz „Údržba zapalovací svíčky“).
2. Otevřete víčko olejové nádrže (17).
3. Odsajte motorový olej pomocí olejového čerpadla (není součástí dodávky).
4. Doplňte motorový olej (viz „Doplnění motorového oleje“).

Nastavení bovdenu

Pokud je bovden pohonu špatně vyrovnaný a má příliš velkou vůli, můžete jej znovu nastavit.

1. Povolte malou stavěcí matici (34).

2. • Otočte nastavovací matici (35) proti směru hodinových ručiček: Bovden se zkrátí.

- Otočte nastavovací matici (35) ve směru hodinových ručiček: Bovden se prodlouží.

1. Rukou pevně utáhněte stavěcí matici (34).

Kontrola nože

Poškozený nůž nebo nůž s nevy-vážením nechte vždy vyměnit v odborné dílně.

Nesprávná montáž může vést k vážným zraněním.

Nikdy nenaklápějte do strany nebo dopředu sekačku s naplněnou nádrží na benzín nebo olej! Motor se tím poškodí a záruka zanikne.

Vždy nechte tupý nůž nabrousit v odborném servisu, protože zde mohou provést zkoušku nevyváženosti.

Při manipulaci s nožem noste ru- kavice.

- Stáhněte konektor zapalovací svíčky (14) a zkontrolujte opotřebení a poškození nože..

Nastavení karburátoru

Karburátor byl v dílně přednastaven na optimální výkon. Jestliže je zapotřebí provést dodatečná nastavení, nechejte nastavení provést specializovanou dílnou.

Skladování

Všeobecné pokyny ke skladování

Přístroj neskladujte s plným sběrným košem. Při horkém počasí začne tráva pod vlivem tepla kvasit. Hrozí nebezpečí požáru.

• Před skladováním přístroj vyčistěte a proved'te jeho údržbu.
• Než přístroj odstavíte do uzavřených prostor, nechejte motor vychladnout.
• Pro uskladnění paliva používejte vhodné a přípustné nádoby.
• Přístroj skladujte na suchém místě chráněném před prachem a mimo do-sah dětí.

CZ

• Pro úsporu místa při skladování můžete sklopit horní držadlo dolů (viz 1-4 „Čištění a údržba spodní strany přístroje“, U)
• Nezakrývejte zařízení nylonovými vaky, protože by se mohla tvořit vlhkost a plísně.

Skladování během delších provozních přestávek

Nedodržování pokynů ke skladování může vést z důvodu zbytků paliva v karburátoru k problémům se spuštěním nebo k permanentním škodám.

Pokud do benzinu přidáte palivové aditivum, není nutné benzínovou nádrž vyprázdnit

• Benzínovou nádrž vyprazdňujte na dobře větraném místě.
• Vyprázdnění karburátoru: spustte k tomuto účelu motor a ne- chejte jej běžet, dokud se motor neza- staví. Nechejte motor vychladnout.
• Proved'te výměnu oleje (viz „Výměna motorového oleje“).
  • Proved'te konzervaci motoru:

- Vyšroubujte zapalovací svíčku (32) (viz kapitola „Čištění a údržba – výměna / nastavení zapalovací svíčky“);

• do prostoru motory nalijte otvorem zapalovací svíčky polévkovou lžíci motorového oleje;
• pro rozvedení oleje uvnitř motoru pomalu několikrát zatáhněte za nahazovací lano (24) bezpečnostní páka (2) musí být přitažena;
• opět přišroubujte zapalovací svíčku (32).

- Starý olej a zbytky benzínu ekologicky zlikvidujte (viz „Likvidace/Ochrana životního prostředí“).

Odklízení a ochrana okolí

- Zajistěte ekologickou recyklaci přístroje, příslušenství a obalu.

• Pečlivě vyprázdněte nádrž na ben-zín a olej a přístroj odevzdejte ve sběrném dvoře. Použité plastové a kovové díly je možno rozčlenit podle druhu a odevzdat ve sběrném dvoře.
• Starý olej a zbytky benzínu nevylívejte do kanalizace nebo do odpadu, nýbrž je odevzdejte ve sběrném středisku.

• Informujte se u svého prodejce se- kačky Grizzly Tools.

• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

• Posekanou trávu nevyhazujte do popelnice, ale uložte ji na kompost nebo ji rozdělte jako mulčovací vrstvu pod keře a stromy.

Záruka

• Záruční doba pro tento přístroj je 2 roky od data zakoupení a platí pouze pro prvního kupce. Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.

• Ze záruky jsou vyloučeny:

• škody, které vznikly přirozeným opotřebením, přetížením nebo ne- odbornou obsluhou.

• přístroje, které jsou používány pro využití k podnikatelským účelům.
• škody, které vznikly v důsledku nedodržování návodu k obsluze nebo jestliže nebyly dodrženy intervaly čištění.

• přístroje, u kterých již byly provedeny technické zásahy.

• Ze záruky jsou také vyloučena poškození motoru, která vznikla v důsledku použití nesprávného paliva nebo nesprávného poměru množství oleje v benzinu a všechna poškození stroje které lze odvodit z nedostatečného mazání.

• Následující díly podléhají běžnému opotřebení, a tudíž nespadají do záruky: řezací zařízení, zapalovací svíčky, vzduchový filtr, palivový filtr, lano startéru.
• Neposílejte žádné přístroje našim servisním opravnám bez předchozího telefonického odsouhlasení, protože jinak by vám mohly vzniknout výdaje v důsledku odmítnutí příjmu.
• Pozor: Poškozené přístroje v žádném případě nezasílejte s naplněnou palivovou nebo olejovou nádrží. Nádrže bezpodmínečně vyprázdněte. Even-tuální věcné škody (olej/benzin vytekl, jestliže byl přístroj položen na bok nebo na hlavu!) popř. škody způsobené požárem během přepravy jdou na vrub odesílatele.
• Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani není tímto výkonem stanovena nová záruční doba pro přístroj nebo pro případné zabudované náhradní díly. To platí také při využití servisu v místě.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Opravárenská služba

- V případě oprávněné reklamace prosíme o telefonický kontakt s naším servisním střediskem. Tam obdržíte další informace o zpracování reklamace. Neposílejte prosím do našich servisních dílen žádné přístroje bez předchozího telefonického dohovoru, protože jinak Vám mohou být účtovány poplatky za odmítnutí přijetí.

• Pozor: V žádném případě nezasílejte vadné přístroje s plnou palivovou nádrží a plnou nádržkou na olej. Bezpodmínečně vyprázdněte nádrže. Případné hmotné škody (vytéká olej/benzín, když se zařízení položí na bok nebo obrátí!) resp. poškození v dů-sledku požáru během přepravy, nese sám odesílatel.
• Opravou nebo výměnou přístroje se neprodlouží záruční doba a ani touto zárukou nezačne plynout nová záruční doba na přístroj ani na žádné insta-lované náhradní díly. To platí také při použití servisu na místě.
• Likvidaci Vašich vadných zaslaných přístrojů provádíme bezplatně.

Intervaly údržby

Pravidelně provádějte údržbu uvedené v tabulce „Intervaly údržby“. Pravidelnou údržbou se prodlužuje životnost přístroje. Navíc dosáhnete optimálního výkonu sekání a zabráníte úrazům.

Tabulka intervalů údržby

Práce údržby(viz „Čištění a údržba“)	Před Po		Po prv-ních 5hodi-nách	Po 8hodi-nách	Po 50hodi-nách	Ročně
	prací/práci
Zkontrolujte a utáhněte šrou-by, matice a čepy	√
Zkontrolujte hladinu motoro-vého oleje/hladinu benzínu av případě potřeby motorovýolej/benzín doplňte	√			√
Vyčistěte ovládací prvky/oblastkolem tlumiče hluku		√		√
Vyměňte motorový olej			√ √	√
Vyměňte vzduchový filtra						√
Vyčistěte/nastavte/vyměňtezapalovací svíčku				√		√
Zkontrolujte tlumič hluku a la-pač jisker					√	√
Vyčistěte systém chlazenívzduchu ^a						√
^a v případě vysokého výskytu prachu nebo silného znečištění provádějte čištění častěji

Náhradní díly/Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop

V případě jakýchkoliv dalších dotazů se obrat'te na servisní středisko / „Service-Center“ (viz „Service-Center“).

Hledání chyb

Problém Možná	příčina Odstranění závady
Motor nestartuje	Příliš málo benzínu v nádrži Doplňte benzín
	Chybné pořadí při startu	Dodržujte pokyny pro spuštění motoru (viz „Obsluha“)
	Koncovka zapalovací svíčky (P 14) není správně zastrčena. Začouzená zapalovací svíčka (P 32)	Zastrčte koncovku zapalovací svíčkyZapalovací svíčku vyčistěte, seříd'te nebo vyměňte (viz „Čištění a údržba“)
	Chybně nastavená směs karburátoru	Karburátor nechejte nastavit speci-alizovanou dílnou
Motor startuje,přístroj běží, alenikoliv na plnývýkon	Znečištěný vzduchový filtr (S 12)	Vyměňte vzduchový filtr (viz „Čiš-tění a údržba“)
	Chybně nastavená směs kar-burátoru	Karburátor nechejte nastavit speci-alizovanou dílnou
Motor, vynechá-vá, stagnuje	Chybně nastavená směs kar-burátoru	Karburátor nechejte nastavit speci-alizovanou dílnou
	Začouzená zapalovací svíčka (P 32)	Zapalovací svíčky vyčistěte, seříd'te nebo vyměňte (viz „Čištění a údržba“)
Motor se pře-hřívá	Větrací štěrbiny jsou ucpané Větrací štěrbiny vyčistěte
	Nesprávná zapalovací svíčka (P 32)	Vyměňte zapalovací svíčku
	Příliš málo motorového oleje v motoru	Doplňte motorový olej (viz „Uvede-ní do provozu“)
Pojezd se neza-píná	Nesprávně nastavená bovde-nová lanka (A 5)	Nastavte bowdenové támho nebo jej nechte nastavit v odborné dílně
Výsledek práce není uspokojivý nebo motor pracuje velmi těžce	Tráva je příliš krátká nebo pří-liš vysoká	Změňte výšku řezu viz „Nastavení výšky sekání“
	Nůž je tupý	Nůž nechejte naostřit nebo vymě-nit specializovanou dílnou
	Nůž je zablokován trávou, sběrný koš je plný, vyhazovací kanál je ucpaný	Odstraňte trávu (viz „Čištění a údržba“)
Nůž nerotuje	Nůž je zablokován trávou Odstraňte trávu
	Nůž není správně namontován	Nechejte nůž namontovat speciali-zovanou dílnou
Neobvyklé šumy,klapání nebo vibrace	Nůž není správně namontován	Nechejte nůž namontovat speciali-zovanou dílnou
	Nůž je poškozen

- Při nebezpečí úderu bleskem s přístrojem nepracujte. Nebezpečí úrazu elektrickým proudem.

Technickéúdaje....190

Piktogram/Symboly......190

Piktogramy na prístroji .....190

Symboly v návode na obsluhu ..... 192

Bezpečnostné pokyny.... 192

Montáž spodného držadla....195

Montáždržadla 195

Montáž lanka spúšťača.... 196

Výmena vzduchového filtra .....201

Výmena motorového oleja .....202

Nastavenie bowdenoveho lanka ..... 202

Kontrola nožov 202

Nastavenie karburátora....203

Skladovanie.... 203

Všeobecnépokynypreskladovanie ..203

Intervaly údržby 205

Obrázky nájdete na stranách 2 až 5.

Rozsah dodávky

• Benzínová kosačka na trávu
• Sklopné držadlo
• Zberný kôš na trávu
• Mulčovač
• Bočný odhadzovací kanál
• Svorka na káble
• Montážne príslušenstvo na upevnenie držadla
• Krátky návod
• Návod na obsluhu

Opis funkcie

2 Bezpečnostné rameno

8 Uzáver benzínovej nádrže

9 Kryt motora

10 Benzínové čerpadlo (Primer)

11 Skrinka vzduchového filtra

12 Vzduchový filter

13 Predné kolesá

14 Konektor zapal'ovacej sviečky

15 Ochrana výfuku

18 Kryt z ocel'ového plechu

29 Tyče zberného koša na trávu

2 Bezpečnostné rameno

Zdvihový objem motora ..... 171 cm ^3 (cc)

Otáčky naprázdno (n _0 )......2900 min ^-1

Ut'ahovací moment noža ..... max. 45 Nm

Pohon kolesa....asi 3 km/h

Objem benzínovej nádrže....0,75 l

Oktánové číslo....95-98

Objem nádrže motorového oleja ....400 ml

Objem zberného koša na trávu ..... 70 l

Hmotnost'......26,9 kg

Opatrne – benzín je horľavý! čite a zdroje tepla držte mimo dosahu.

Údaj hladiny akustického výkonu L_WA v dB.

Šírka kosenia

Piktogram na benzínovom čerpadle:

Benzínové čerpadlo (Primer) pred spustením 3x stlačte.

Piktogram Uzáver benzínovej nádrže:

max. 10 % etanolu

Prečítajte si návod na obsluhu

SK

Opatrne – toxické výpary!

Opatrne! Pred spustením skontrolujte stav oleja.

Symboly v návode na obsluhu

- Motor nespúšťajte, ked' stojíte pred vyhadzovacím otvorom.

Údržba a skladovanie:

Montáž spodného držadla

1. Spodné držadlo (4) vyklopte spolu s držadlom (1).

2. Potom upevnite spodné dr- žadlo (4) pomocou skrutiek s hviezdicovou hlavou (7) a skru- tiek zámku (7a) na kosačke na trávu. Pritom určte požadovaný sklon držadla tak, že zvolíte jed- nu z možných polôh skrutiek.

Montáž držadla

1. Držadlo (1) nasad'te na spodné držadlo (4).

SK

1. Zasuňte závit rýchloupínacej páky (3) zvonka cez vyvítané otvory.
2. Vždy otočte maticu (3a) na závit rýchkloupínacích pák (3).
3. Rýchloupínacie páky (3) zablo- kujte tak, že ich zatlačíte v sme- re držadla (1).

Rýchloupínacie páky (3) musíte priložit' na držadlo tak, aby napínanie mohlo byt' vykonané so strednou silou. Ináč sa musí rýchloupínacia páka pre napínanie natočit' v smere otáčania hodinových ručičiek alebo uvolnit' proti smeru otáčania hodinových ručičiek.

Montáž/demontáž zberného koša na trávu

Montáž zberného koša na trávu:

- Uchyt'te plastové spony (28) cez tyče zberného koša na trávu (29).

STOP Ukazovatel' naplnenia zatvorený: Zberný kôš na trávu je plný. Zberný kôš na trávu sa musí vyprázdnit'.

Mulčovač

1. Nadvihnite ochranu proti odrazeným predmetom (21).
2. Zatlačte rameno (26a)
3. Vyberte mulčovač (26).

1. Potiahnite blokovací prvok (16a) na ochrane proti odrazeným predmetom (16) smerom dol'ava.

2. Ochranu proti odrazeným predmetom (16) nadvihnite na bočnom odhadzovači.

3. Zaveste bočný odhadzovací kanál (27).
4. Ochranu proti odrazeným predmetom (16) odložte na bočnom odhadzovači.

Ochrana proti odrazeným predmetom drží bočný odhadzovací kanál (27) v polohe.

na Výstráha! Motorový olej je škodlivý pre zdravie a životné prostredie.

1. Tyčku na meranie oleja utrite čistou handrou.

2. Uzáver olejovej nádržky s tyčkou na meranie oleja (17) vložte znova do olejovej nádržky až na doraz.

3. Po vytiahnutí odčítajte na tyčke na meranie oleja (17) stav oleja.

Výstraha! Benzín je zápalný, dráždivý, škodlivý pre zdravie a životné prostredie.

minima I moto Nádrž neplňte celkom doplna, aby držke), mal benzín priestor na expanziu.

(17)1. Odskrutkujte uzáver benzínovej

z ko- nádrže ( A 8)

1. Naplňte benzín až po spod- nýokraj plniaceho hrdla (31).

2. Zatvorte uzáver benzínovej nádrže.

3. Uzáver benzínovej nádrže utrite od zvyškov benzínu.

1. Stlačte 3 krát padlo (10) (Primer)

1. Potiahnite bezpečnostné rameno (2) v smere držadla (1) a podržte ho.

2. Zatiahnite držadlo spúšt'ača (24).

3. Ked' sa motor spustí, nechajte dr-žadlo spúšťača pomaly klizat' spät' vo vedení lanka spúšťača (23).

- Uvoľnite bezpečnostné držadlo (2). Motor sa vypne a nôž sa zabrzdí.

Pravidelne kontrolujte zariadenie na zastavenie noža.

Uvol'nite bezpečnostné držadlo (2). Motor sa vypne a nôž sa zabrzdí. Nôž sa musí zastavit za 7 sekúnd.

Kosenie

běnšieobecněpracovné pokyny

Položte podložku pod benzínovú kosačku na trávu.

Pri sklápaní dávajte pozor na to, aby sa bowdenove lanká (5) nezovreli.

S Výmena vzduchového filtra

Založenie vzduchového filtra

Výmena motorového oleja

Výstraha! Motorový olej je škodlivý pre zdravie a životné prostredie.

Výmenu motorového oleja usku- točnite pri teplom motore.

– Prázdna nádoba na starý olej.

- Otočte nastavovaciu maticu (35) v smere hodinových ručičiek: Bowdenove lanko sa predlíži.

1. Utiahnite zaistovaciu maticu (34) pevne rukou.

Kontrola nožov

Kosačku s naplnenou benzí- novou nádržou alebo olejovou nádržkou nikdy nenaklápajte na stranu alebo smerom dopredu! Motor sa tým poškodí a zanikne záruka.

- Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.

- Likvidáciu vašich zaslaných chybných zariadení vykonáme bezplatne.

Intervaly údržby

Pravidelne vykonávajte údržbárske práce uvedené v tabul'ke. Pravidelnou údržbou sa predíži životnosť prístroja. Navyše dosi- ahnete optimálne rezné výkony a zabránite úrazom.

Tabul'ka intervalov údržby

e-mail: [e-mail]
